机械通气之常用无创呼吸机通气模式介绍常用无创呼吸机通气模式分为两种，一种是单水平正压通气（CPAP）,—种是是双水平正压通气（BiPAP）。
双水平正压通气在无创呼吸机模式选择界面上称作S模式、S/T模式、T模式（或PCV模式））另外包括AVAPS在内的智能无创通气模式也是属于双水平正压通气。
1、关于BiPAP和BIPAP。
BiPAP意思是“双水平正压通气”BIPAP意思是“双相正压通气”。
单从字面上是很难看出两者的区别的。
BIPAP是德尔格呼吸机的专利机械通气模式，其参数设置、呼吸波形与P-SIMV基本类似。
在早期的德尔格呼吸机上是没有P-SIMV模式的，而在别的品牌呼吸机上则是有P-SIMV模式，却看不到BIPAP模式。
BiPAP则是伟康（现为飞利浦伟康）的无创呼吸机商标，意即双水平正压通气无创呼吸机，与其对应的是CPAP呼吸机，即单水平正压通气无创呼吸机。
BiPAP缩写只会出现在呼吸机商标的位置上，而不会出现在参数设置中模式选择界面，取而代之的是是“S”或“S/T”两个缩写，从法理上讲也不应该出现在不是飞利浦伟康的无创呼吸机上。
2、CPAP模式医院最常用的无创呼吸机是双水平呼吸机，与之对应的就是单水平呼吸机，在无创通气领域，其称为CPAP，与BiPAP对应。
无创呼吸机的CPAP模式只需要设定一个参数CPAP（持续气道正压），即无论在吸气还是呼气，呼吸机均保持气道压力在恒定的设定值CPAP，此时呼吸机是没有做功的。
无创呼吸机的CPAP和有创呼吸机的CPAP是不一样的，有创呼吸机的CPAP模式除了需要设定PEEP和氧浓度以外，还需要设定支持压力（PSV）。
如下图所示：当PSV设置为0时，患者吸气和呼气时,气道内的压力都是一致的，即PEEP值，此时呼吸机是没有做功的。
这时的自主通气模式就等于是无创呼吸机上的单水平通气CPAP。
不同于有创呼吸机的CPAP模式，无创呼吸机CPAP设置参数如下，主要参数仅有CPAP一项。

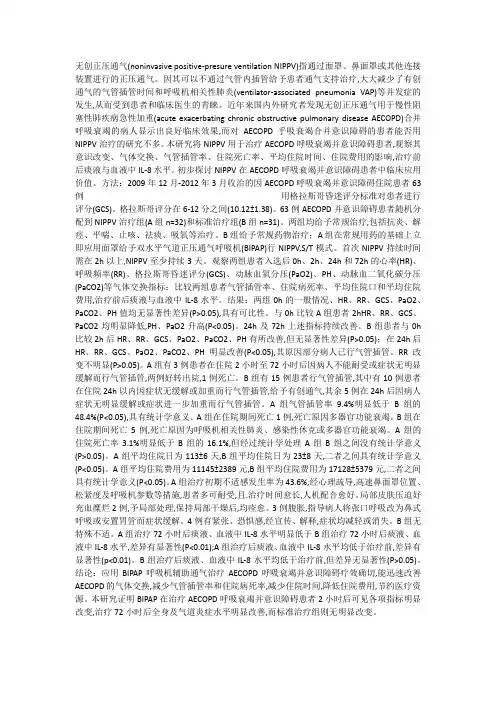

无创正压通气(noninvasive positive-presure ventilation NIPPV)指通过面罩、鼻面罩或其他连接装置进行的正压通气。
因其可以不通过气管内插管给予患者通气支持治疗,大大减少了有创通气的气管插管时间和呼吸机相关性肺炎(ventilator-associated pneumonia VAP)等并发症的发生,从而受到患者和临床医生的青睐。
近年来国内外研究者发现无创正压通气用于慢性阻塞性肺疾病急性加重(acute exacerbating chronic obstructive pulmonary disease AECOPD)合并呼吸衰竭的病人显示出良好临床效果,而对AECOPD乎吸衰竭合并意识障碍的患者能否用NIPPV治疗的研究不多。
本研究将NIPPV用于治疗AECOPD呼吸衰竭并意识障碍患者,观察其意识改变、气体交换、气管插管率、住院死亡率、平均住院时间、住院费用的影响,治疗前后痰液与血液中IL-8水平。
初步探讨NIPPV在AECOPD呼吸衰竭并意识障碍患者中临床应用价值。
方法：2009年12月-2012年3月收治的因AECOPD呼吸衰竭并意识障碍住院患者63例用格拉斯哥昏迷评分标准对患者进行评分(GCS)。
格拉斯哥评分在6-12分之间(10.12±1.38)。
63例AECOPD并意识障碍患者随机分配到NIPPV治疗组(A组n=32)和标准治疗组(B组n=31)。
两组均给予常规治疗,包括抗炎、解痉、平喘、止咳、祛痰、吸氧等治疗。
B组给予常规药物治疗；A组在常规用药的基础上立即应用面罩给予双水平气道正压通气呼吸机(BIPAP)行NIPPV,S/T模式。
首次NIPPV持续时间需在2h以上,NIPPV至少持续3天。
观察两组患者入选后0h、2h、24h和72h的心率(HR)、呼吸频率(RR)、格拉斯哥昏迷评分(GCS)、动脉血氧分压(PaO2)、PH、动脉血二氧化碳分压(PaCO2)等气体交换指标；比较两组患者气管插管率、住院病死率、平均住院口和平均住院费用,治疗前后痰液与血液中IL-8水平。
作者：蔡洪流发布时间：2008-12-8来源：浙江大学医学院附属第一医院一、概述无创正压通气（Noninvasive Positive Pressure Ventilation，NPPV）是指不经气管插管或气管切开而提供正压通气支持的技术。
无创通气的历史比目前临床上广泛应用的“有创”通气（经气管插管或气管切开建立人工气道）的历史更长。
1928年问世的负压通气机——铁肺（Tank通气机）即是一种无创通气机。
无创通气可以分为正压通气、负压通气、高频通气三大类。
本世纪八十年代经鼻持续气道正压（continuous Positive Airway Pressure，CPAP）成功地用于治疗阻塞性睡眠暂停综合征，使得人们对NPPV的兴趣日渐增加。
越来越多的研究表明NPPV可以用于多种原因引起的急慢性呼吸功能衰竭，使用NPPV可以有效地缓解呼吸困难、促迸气体交换和氧合、改善血气，有研究进一步指出对经适当选择的病人，使用NPPV后可以有效降低需行气管插管的比例、缩短住ICU及总住院时间、降低死亡率、提高生活质量。
而且，使用NPPV有效地避免了常规机械通中与于气管插管／气管切开相关的并发症。
随着经验积累和研究的深入，以及NPPV通气机、面／鼻罩等的不断改迸，NPPV的应用将越来越广泛。
二、面／鼻罩代替气管插管／气管切开的优点与不足无创正压通气与传统的正压通气的主要区别在于通气机和病人的连接上。
传统正压通气需借助气管插管或气管切开等侵入性方式来建立人工气道》而这种侵入性人工气道必然带来一些并发症：上呼吸道正常防御功能的破坏、上呼吸道的损伤、院内感染（尤其是呼吸机相关性肺炎）发生率上升等。
（一）用面／鼻罩等无创方式代替气管插管／气管切开的优点：1、病人更舒适2、减少气管插管／气管切开相关并发症（1）上呼吸道正常屏障功能的破坏（2）上呼吸道损伤（3）院内感染（肺炎、鼻窦炎等）3、镇静剂用量减少（1）保持病人清醒、增加交流、减少心理问题（2）增加自主吸气努力，减少肺不张，改善通气／血流比4、保持气道防御反应，允许咳嗽、咳痰5、允许讲话及吞咽6、使用方便、灵活（二）面／鼻罩与气管插管、气管切开相比的不足之处：1、需要病人清醒配合，使用镇静剂要小心谨慎2、不能直接吸痰，不利于气道分泌物的引流3、不能完全替代气管插管／气管切开，通气效果不十分确切4、NPPV相关并发症三、NPPV工作原理应用正压通气的主要目的可以概括为：改善氧合和肺泡通气、降低呼吸作功、缓解呼吸困难等。
无创正压通气的名词解释无创正压通气（Non-invasive positive pressure ventilation，简称NPPV），是一种通过面罩或鼻罩等装置，利用正压通气的方法辅助呼吸，而不需进行气管插管的治疗技术。
首先，我们来了解一下正压通气和无创的概念。
正压通气是一种通过给予患者一定的气流压力，压力高于大气压力，使得气体进入患者的呼吸道，从而辅助或替代正常呼吸功能的治疗方法。
正压通气常常需要通过气管插管或气管切开等方法才能实施。
而无创则是指无需破坏皮肤和黏膜屏障，不进行气管插管或气管切开的治疗手段。
与传统的正压通气相比，无创正压通气使用面罩或鼻罩等装置直接与患者的面部或鼻子接触，通过给予一定的气流压力来辅助患者的呼吸。
这种方法更加方便、舒适，避免了气管插管带来的许多并发症，同时也提高了患者的合作度和治疗的依从性。
无创正压通气在医疗领域广泛应用于许多病种的治疗，特别是呼吸衰竭、睡眠呼吸暂停和急性肺水肿等疾病。
例如，慢性阻塞性肺疾病（Chronic Obstructive Pulmonary Disease，简称COPD）是一个具有高发病率和致残率的呼吸系统疾病。
对于COPD患者的急性或慢性加重期，无创正压通气已经被证实可以显著改善患者的呼吸功能，减轻呼吸困难，并有效避免气管插管的需求。
此外，无创正压通气还可以用于治疗中枢性睡眠呼吸暂停综合征（Central Sleep Apnea Syndrome，简称CSAS）和阻塞性睡眠呼吸暂停综合征（Obstructive Sleep Apnea-Hypopnea Syndrome，简称OSAHS）。
这些疾病会导致患者在睡眠过程中呼吸暂停或减少，严重影响到患者的睡眠质量和生活质量。
通过使用无创正压通气，可以通过给予患者一定的气流压力，保持气道的通畅，提高患者的氧合水平和呼吸稳定性，从而改善睡眠呼吸暂停症状。
使用无创正压通气的装置有很多种，常见的有呼吸机和BiPAP等。
无创正压通气无创正压通气（NPPV或NIPPV）是指患者通过鼻罩、口鼻面罩或全面罩等无创方式将患者与呼吸机相连进行正压辅助通气，与气管插管和气管切开等有创的连接方式存在显著区别。
一：NPPV的基本原理和特点（一）：无创主要通过无创方式与患者连接，患者痛苦小，应用较为灵活，可见到使用，且可避免人工气道开放易致肺部感染等缺点；缺点：不适用于缺乏气道保护能力而需要人工气道的患者（如气道分泌物多又排除障碍、昏迷等），也不利于气道分泌物标本的可靠获取。
（二）正压“漏气”通气因其通过面罩而非人工气道与呼吸机相连，就必然存在漏气，这是影响通气疗效的重要因素之一。
由于绝大多数的无创呼吸机为涡轮供气，其所能够提供的压力支持水平相对较低，能提供的吸入氧浓度较低且不准确，故疗效不如IPPV确切。
一旦NPPV无效，应及时转换为IPPV以免延误病情。
二：NPPV病例选择（一）NPPV治疗目标无创正压通气的治疗目标急性加重期慢性缓解期避免插管减轻或改善症状减轻症状减少急性发作次数改善通气和换气提高生活质量减少正压通气带来的不适提高存活率减少IPPV的时间及并发症发生减少住ICU和住院时间，降低费用当患者出现呼吸窘迫和通气或换气异常的临床表现时通常就需要应用NPPV。
PaCO2≥45mmHg，且pH≤7.35，或PaO2/FiO2≤200, 定义为气体交换异常；呼吸窘迫表现为辅助呼吸肌参与呼吸，胸腹矛盾运动，呼吸频率≥25次/分，中至中度的呼吸困难，在慢性阻塞性肺疾病患者困难的感觉比平时更重。
在慢性缓解期中，NPPV的主要目标为减轻低通气所带来症状，并改善生活质量。
（二） NPPV的禁忌证1：气道保护能力明显下降如昏迷，呕吐，气道分泌物多且排除困难；2：无自主呼吸或自主呼吸微弱的患者；3：无法应用面罩者，如面部创伤、烧伤或畸形等；4：无法配合NPPV者，如紧张，不合作或精神疾病；5：肠梗阻，消化道手术后（因NPPV有造成胃肠胀气的危险）；6：合并有严重的肺外脏器功能不全，如消化道大出血、血流动力学难以维持，也不宜行NPPV。
无创正压通气（Noninvasive Positive Pressure Ventilation, NPPV)湖南省人民医院呼吸科刘志光一:）概述机械通气（MV）：一种呼吸支持技术。
目的：改善肺的氧合，维持合适的通气（排出CO2），减轻呼吸肌肉负荷和呼吸耗氧，维持血流动力学的稳定，为呼吸功能的恢复争取时间。
让病因治疗有时间发挥作用。
原理：建立气管外口与肺泡之间的压力差。
1:正压呼吸机:最常用。
2:负压呼吸机:体外负压通气如铁肺,胸甲式和夹克式负压呼吸机。
根据连接方式：是经气管插管(切开)或鼻面罩等。
1:有创通气。
2:无创通气:二：无创通气（NIV,noninvasive ventilation）是指不经气管插管(切开)而增加肺泡通气的一系列方法的总称，包括体外负压通气，经鼻面罩正压通气，胸壁振荡及膈肌起搏器。
NPPV由于“无创”的特点使得机械通气的“早期应用”成为可能。
无创通气的历史1：1928年10月Phllip Drink和Charles McKhann箱式通气机(铁肺)用于临床.2：1931年J.H.Emerson研发tank装置3：1950s脊髓灰质炎流行是负压通气的颠峰期。
胸部盔甲（cuirass）或壳（shell）通气机，rocking 床和间隙腹压通气机在1960s前，几乎所有机械通气技术都是无创的.1980早期：CPAP治疗OSA1980后期：NIPPV治疗慢性/急性呼吸衰竭90年代以来,已成为治疗AECOPD呼衰的一线治疗。
此外提倡家庭机械通气治疗治疗慢性呼衰.1 ：无创负压：铁肺，胸甲式和夹克式负压呼吸机其它：腹部置换通气如：间隙腹压通气机，摇摆床无创负压通气目前还保留胸甲式和夹克式负压呼吸机(20世纪50年代流行)。
2 ：无创正压:：常用，包括双水平正压通气(BiPAP)，持续气道内正压（CPAP）现在有足够的证据证明对某些需要机械通气辅助的病人，通过一个鼻罩，口件或面罩应用正压通气能减少插管的需要及其相关的并发症，减少死亡率，缩短住院时间。
NIPPV 优点： 1:保留了上呼吸道的湿化，温化及防御作用，保留了患者吞咽，说话和咳嗽等功能。
2:避免,减少了sedation/paralysis 的需要3:无需插管,避免了人工气道的不适和并发症4:可间隙使用,容易脱机.由于无创的特点使机械通气的早期应用成为可能。
也扩展了机械通气的应用领域如长期家庭应用，康复治疗，插管前准备等无创与有创正压通气的区别无创 有创连接方法 罩或接口器 插管或切开死腔 增大 减小睡眠上气道阻塞 有 无 清除分泌物 困难 容易 密封紧固性 较差 好 同步触发较差 较好 通气保障较低 较好 镇静药物不能用 可用 患者配合/舒适 要求高 要求低NIPPV缺点1:无法提供有效的气道管理。
痰液清除能力低2: 通气保障低,不能确保通气支持水平。
3:面部皮肤损伤.4:增加了吸入的危险.5:减少了咳嗽的能力(全面罩)6:如果失败,增加了通气时间.7:患者配合和舒适要求高,8:增加重复呼吸死腔此外,NPPV提供的通气支持水平有限,如果吸气压力大于25或Vt过大,患者常难以忍受,或气体进入胃内,引起腹胀等.要求患者有较清醒的意识,良好的呼吸中枢驱动和一定的自主呼吸能力,自主咳嗽能力,因此应避免使用镇静药等.三：NIPPV应用指征主要用于轻中度呼吸衰竭，没有紧急插管指征，生命体征相对稳定及没有NIPPV禁忌症的患者（清醒合作非常重要）。
用于呼衰早期干预和辅助撤机。
ARF应用NPPV的标准:至少有以下2项①临床标准:中至重度呼吸困难,伴:辅助呼吸肌的应用和反常呼吸，RR＞24次/min, RR＞30次/min(Ⅰ型ARF),②血气标准: PaCO2＞45mmHg和PH＜7.35，氧合指数（OI）≤200mmHg。
一）：NIPPV在不同疾病的应用A类推荐1：AECOPD。
2：急性心原性肺水肿（ＡＣＰＥ），3: 免疫功能受损患者呼吸衰竭（ALI/ARDS）.4: 辅助早期撤机与拔管B类推荐1：手术后呼衰:成功率较高，COPD和充血性心衰患者行肺切除术后尤为明显，不适宜于上腹部，上呼吸道手术后患者。
2: 插管前改善氧合.3:辅助纤支镜检查.C类推荐权衡利弊后可试用，一旦失败应及时插管。
1：轻、中症哮喘（但此时药物治疗多有效）。
不作为常规推荐重症哮喘治疗。
2:ALI/ARDS：对于无免疫功能受损患者有效性一直存在争议。
3.肺炎4:拔管失败后的补救治疗5:拒绝插管。
通常不用NPPV:晚期间质性肺疾病急性加重.，严重ARDS伴MODF，上气道或食管外科手术后，上气道阻塞伴有闭塞的高度危险.。
总体看，NIPPV主用于较轻的呼衰，在有禁忌证时不宜使用。
目前NPPV应用指征无统一标准,应动态选择.即如果没有NPPV禁忌证,可以先试用,观察治疗后的反应,然后决定是否继续使用还是改有创通气.合理使用的关键是把握无创-有创撤换点.二）：绝对禁忌症：1：心跳呼吸停止；2：自主呼吸微弱，昏迷（COPD例外）；3：误吸可能高；4：合并其它脏器功能衰竭（血流动力不稳定，消化道大出血，严重脑部疾病）。
5：面部创伤/手术/畸形。
6:不合作。
三）：相对禁忌症：1：气道分泌物多/排痰障碍。
2；严重感染；3：极度紧张；4：严重低氧血症：（PaO2<45mmHg/或PH<7.20）;5：上气道机械性阻塞；6：近期上腹部手术后（尤其需严格胃肠减压者）。
7:严重肥胖四：建立开展NIPPV的基础条件⏹人员培训（专业组，医生，呼吸治疗师，护士）：基础知识，适应症，禁忌症，操作，监护等⏹场地（ICU，病房，人员/病人比例）⏹设备（连接方法，呼吸机）⏹监护和紧急插管的条件一）：应用技术NIPPV基本操作程序：合理规范操作的重要性1:患者评估：适应症和禁忌症。
2：合适的治疗场所和监护．3：患者体位（３０-45度半卧位）4：病人教育：NIP的必要性，可能出现的问题及相应措施。
指导病人有规律地放松呼吸,消除恐惧,使病人能配合和适应。
教会患者或陪人摘下面罩,让患者（或家属）试验紧急拆除的方法，建议给患者配置写字板以便医患间交流。
二）：操作程序1: 人-机连接界面的选择和连接：尝试多种连接方法．良好的依从性及舒适度。
检查和固定面罩.2: 呼吸机选择:3: 模式选择:4:参数设定:参数的初始化及调节。
5:监测（包括漏气和咳嗽）和疗效判断（１－４h）:6:决定治疗时间和疗程。
7：辅助治疗（湿化，雾化等）1:连接方法:1）鼻囊管,接口器,唇封。
鼻罩,鼻面罩,全面罩。
无创通气头罩。
连接方法对疗效的影响理想(鼻)面罩基本要求是：密闭性好，透明，轻便，舒适，易于固定，面部低压，重复呼吸死腔低，方便使用和安全。
通常轻症患者可先试用鼻罩。
老年或无牙齿患者主张鼻面罩。
顺应性较低(硬)的呼吸回路管道行无创较好。
2) 头带3)减少漏气的封闭材料包括:。
等高软垫,气囊软垫.泡沫软垫和双簧软垫等。
皮肤糊膏。
鼻罩优点:死腔小，约105ml 。
进食,误吸↓, 排痰↑,幽闭↓,CO2重复呼吸↓.缺点:总气道阻力↑,当鼻道阻力超过5cmH20/L/S时，鼻罩通气有效性受到限制。
必要时需配下颌带。
鼻面罩：最常用。
死腔较大（大约250ml），1）充气硅胶面罩：2）多层硅胶密封垫面罩（伟康面罩）：密闭性和舒适性明显提高。
3）国产ZS-MZ-A（B）塑料硅胶面罩（纽氏面罩）设置胃和小肠管孔的口鼻面罩（使用三点固定的系带头帽，）在30cmH2O压力下不漏气。
全面罩：急救场合首选. Respironics 全面罩，不含乳胶当与Respironics CPAP 或者BiPAP® 疗法结合使用时，用来为成年病人提供一种界面连接装置。
面罩上包含一个呼气口，可为病人回路提供一个持续泄漏通道。
该面罩不需要使用单独呼气装置；但是，如果把辅助旋转接头卸下，可以与其他Respironics 呼气装置结合使用。
全面罩规定可多病人使用，最长可使用10 个清洁和消毒周期。
无创通气头罩：意大利Siare公司生产的SIRIO-S型无创呼吸机。
意大利Castar Starmed Mirandola头罩，可与面罩互换同Siemens300等呼吸机连接。
头罩由透明的无乳胶聚氯己烯制成，在头罩两侧有2个连接口，分别与呼吸机的吸气和呼气阀门连接。
有不同型号的颈围型号（28-33cm，34-39cm，40-45cm）及相应的头罩。
必要时可通过特殊的连接口插入胃管或用吸管吸水。
头罩容量大约10L，顺应性可达65ml/cmH2O，压力范围可达30cmH2O。
SIRIO-S型无创呼吸机通气模式主要有CPAP，CPAP/APRV，PSV。
头罩与面罩的优缺点比较头罩：可口头交流，不易胃胀，呕吐物阻塞气道不可能，无漏气，无皮肤损害，排痰障碍较少，舒适。
但死腔较大，触发延迟及CO2重复呼吸。
因在CO2排除方面不如面罩，对需要立即改善肺泡通气的病情严重的患者，不主张使用头罩。
目前，主要用于急性缺氧的呼吸衰竭患者，或不能耐受面罩的COPD患者。
2 ：无创呼吸机优点：高流量（＞100L/min）,低压力系统,较好的漏气补偿能力.（要求提供的吸气压可达20—30mmg）。
目前有不同压力（18，20，25，30，40cmH2O）的IPAP的BiPAP呼吸机。
故面罩MV能满足95%以上患者通气压力的需要。
内置自动漏气补偿系统，流量高，小巧轻便，价格便宜，使用简便，患者容易同步。
缺点：是提供的压力较低，通气模式及可调节通气参数少，多无空氧混合气（不能直接调节FiO2），报警及监测较差。
加温湿化装置简陋。
无专门的雾化装置。
性能改进：1：漏气补偿技术：显著提高，能自动监测每次呼吸过程中的漏气量并自动给予补偿。
包括：①漏气后压力的维持：能在总吸气流量达180—240L/min仍可维持设定的压力。
②漏气后人-机同步的阈值自动调整，减少漏气对人-机同步的干扰。
2：人机同步：对患者的舒适性和辅助通气效果均有显著的影响。
根据漏气量自动调整的流量触发和流量自动追踪（autotrack）的吸气同步技术，可调节压力上升时间和吸气时间限制的设置，显著改善无创通气的人机同步性。
即所谓数字式自动追踪灵敏度（Digital Auto-Trak Sensitivity）。
3：延时升压：0—60min。
4:压力上升时间可调:5:通气模式：由于PSV没有通气量的保证，有些能提供容量保证的压力支持（A VAPS）和比例辅助通气等。
6：监测报警功能：动态监测呼吸参数，压力和流量波形。
附：BiPAP Vision：最先进的无创机, 在漏气情况不断变化中保持机器和病人完美的同步，FiO2可调整范围21％－100％。
配有高性能加温湿化装置。
自动漏气补偿，可轻松补偿60－80L/min的额外漏气量.最高流速可达240L/min,保证了在漏气情况下的稳定的压力支持.大屏幕液晶显示各项数据，同时还可显示压力、容量、流速等波形。
