光交箱产品技术标准

2016年度中国铁塔股份有限公司甘肃省分公司交接箱技术规范书中国铁塔股份有限公司甘肃省分公司2016年10月1规范性引用文件本技术规范书引用中华人民共和国通信行业标准“YD/T988-2007”。

2术语和定义2.1 技术参数通信光缆交接箱：用于室外连接主干光缆与配线光缆的接口设备；跳纤：一根两端都带有光纤连接器插头的光缆；尾纤：一根一端都带有光纤连接器插头的光缆；适配器：使插头与插头之间光学连接的器件；光纤连接分配装置：由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活动连接的构件；光纤终结装置：供光缆纤芯线与尾纤接续并盘绕光纤的构件；光纤存储装置：供富余尾纤或跳纤盘绕的构件；熔接保护套管：对光纤熔接接头提供保护的材料或构件；2.2 光交接箱技术要求2.3 组成通信光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。

2.3.1 型式通信光缆交接箱可以落地、架空安装。

2.3.2 分类光缆交接箱按箱体结构分为单、双面两种类型，需求类型以合同为准。

光缆交接箱内部结构件托盘为熔接配线一体化模块。

单层12芯熔接配线一体化模块标准外形尺寸为：宽度为334mm、高度为25mm、深度为200mm（如图所示），模块上两导轨之间的距离为：312mm。

应用于光分路器的托盘安装容量可分为17芯和34芯，可分别适用于尾纤型分光器和适配器封装型分光器的安装。

图12芯熔接配线一体化模块按箱内配置适配器类型可分为FC、SC、LC型。

芯托盘尺寸应通用、互换；应可通过增配附件与其它12芯端子盘兼容，满足与现有箱体的兼容与改造。

2.4 命名光交命名由中国铁塔企业标准标识、设备标识、特征位、场景位、型式位、规格位组成，如下所示：3基本要求3.1 箱体材料本物料集中采购的室外型箱体材料为SMC或科隆箱体。

（1）采用SMC或科隆（不加喷塑防腐处理）的室外型箱体材料1)用于制造箱体外部的SMC非金属材料（不饱和聚酯玻璃纤维模压增强塑料）的制件应无脱层、空洞等缺陷。

2016 年度中国铁塔股份有限公司甘肃省分公司交接箱技术规范书中国铁塔股份有限公司甘肃省分公司2016年10月规范性引用文件本技术规范书引用中华人民共和国通信行业标准 “ YD/T988-2007”。

术语和定义通信光缆交接箱：用于室外连接主干光缆与配线光缆的接口设备； 跳纤：一根两端都带有光纤连接器插头的光缆； 尾纤：一根一端都带有光纤连接器插头的光缆； 适配器：使插头与插头之间光学连接的器件； 光纤连接分配装置： 由适配器、 适配器卡座、 安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活 供光缆纤芯线与尾纤接续并盘绕光纤的构件；供富余尾纤或跳纤盘绕的构件；2.2 光交接箱技术要求2.3 组成通信光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。

2.3.1 型式通信光缆交接箱可以落地、架空安装。

2.3.2 分类光缆交接箱按箱体结构分为单、双面两种类型，需求类型以合同为准。

光缆交接箱内部结构件托盘为熔接配线一体化模块。

单层 12 芯熔接配线一体化模块标准外形尺寸为：宽度为25mm 、深度为200mm （如图所示），模块上两导轨之间的距离为：312mm 。

应2.1技术参数 动连接的构件；光纤终结装置：光纤存储装置：熔接保护套管： 对光纤熔接接头提供保护的材料或构件； 334mm 、高度为用于光分路器的托盘安装容量可分为 17芯和 34芯，可分别适用于尾纤型分光器 和适配器封装型分光器的安装。

图 12 芯熔接配线一体化模块 按箱内配置适配器类型可分为 FC 、SC 、LC 型。

芯托盘尺寸应通用、互换；应可通过增配附件与其它 12 芯端子盘兼容，满 足与现有箱体的兼容与改造。

2.4 命名光交命名由中国铁塔企业标准标识、设备标识、特征位、场景位、型式位、本物料集中采购的室外型箱体材料为 SMC 或科隆箱体。

（1）采用 SMC 或科隆（不加喷塑防腐处理）的室外型箱体材料 1）用于制造箱体外部的 SMC 非金属材料（不饱和聚酯玻璃纤维模压增强塑 的制件应无脱层、空洞等缺陷。

光纤配线箱标准
光纤配线箱是用于光纤通信网络中的重要设备，其主要作用是连接和分配光纤信号，确保网络信号的稳定传输。

以下是对光纤配线箱标准的简要介绍：
1. 结构标准：光纤配线箱应采用坚固耐用的材料制造，具有防尘、防潮、防震等特性，以适应各种恶劣环境。

箱体应具有足够的空间，方便光纤和连接器的安装和维护。

2. 接口标准：光纤配线箱应具备多种类型的接口，以满足不同光纤通信设备的连接需求。

常见的接口类型包括SC、FC、LC等，这些接口应符合国际标准，以保证兼容性和互换性。

3. 光纤容量标准：光纤配线箱应具备足够的光纤容量，以满足日益增长的网络需求。

箱体内部应设有多个光纤盘绕架，方便光纤的存储和布线。

同时，箱体还应具备足够的空间，以便将来增加新的光纤盘绕架。

4. 连接器标准：光纤配线箱使用的连接器应符合国际标准，具有良好的电气性能和机械性能。

连接器应易于插拔，以保证维护方便性。

此外，连接器还应具有防尘、防潮等特性，以适应各种恶劣环境。

5. 安全性标准：光纤配线箱应具备完善的安全性措施，确保设备在使用过程中的安全。

例如，箱体应具有过流保护、过压保护等功能，以防止意外事故对设备造成损坏。

总之，光纤配线箱标准涉及到多个方面，包括结构、接口、光纤容量、连接器和安全性等。

只有符合这些标准的设备才能满足光纤通信网络的需求，确保网络信号的稳定传输。

光交箱规范指导⼿册光交箱安装及使⽤规范指导⼿册前⾔⾏业竞争的⽇趋激烈，业务发展也越来越趋于多样化，原来的传统语⾳业务开始向宽带数据业务、IP电话业务迅速发展。

为满⾜业务发展的要求，室外光交箱在城区搞好城域⽹建设越来越显现出它的必要性和迫切性。

为了对规范常德移动光交箱的统⼀管理，确保光交箱的整齐、美观，纤芯使⽤情况与实际⼀致；为了移动全业务发展提供⼀个⾼效、稳定、快捷的平台；为了确保施⼯单位和维护单位在⽇常维护中有章可循、有的放⽮，便于维护管理⼈员在业务开通、线路维护⼯作中有据可依，充分发挥光交箱应有的作⽤，根据常德地区实际情况，特将IP城域⽹光交箱的安装跳线等相关标准汇总成册，仅供参考。

由于我们⽔平有限，在编写过程中难免存在不⾜之处，真诚希望各位领导、同事及⼀线⼯作⼈员多提宝贵意见，以便进⼀步修改完善。

常德移动分公司2010年3⽉⽬录第⼀章概述（⼀）光交箱的特点（⼆）光交箱的型号及光交箱的编号第⼆章光交箱结构（⼀）箱体（⼆） 288芯/576芯/1152芯光配线单元（三）直熔单元（四）绕线架（五）接地装置第三章光交箱安装规范（⼀）光交箱安装的条件（⼆）光交箱箱体的安装第四章光交箱光缆成端规范第五章光交箱内跳纤规范第六章光交箱内标签规范（⼀）尾纤标签规范（⼆）光交箱内光缆纤芯分布及使⽤情况表第七章施⼯流程第⼋章管理办法第⼀章概述⼀、光交箱的特点1、如今城市建设项⽬较多，各种业务需求加⼤，⽽管道资源却严重不⾜，为了避免这些问题，通过室外光交箱连接了进出光交箱两端的光缆，可以在箱内直接进⾏熔接、配线、调纤，⼤⼤节约了管道和光纤资源以及进⼊中⼼机房和汇聚机房等的空间利⽤率，室外光交箱起到了越来越重要的作⽤。

2、⼩型化、⾼密度、安装灵活，使光交箱可以减少室外占地⾯积和⾏⼈的注意，避免引起⼈为的破坏。

⼆、光交箱的型号及光交箱的编号（⼀）、⽬前常德地区光交箱的型号有：1、GP31-2-a22型288芯光交箱2、GP31-2-a22型576芯光交箱3、 GP31-2-a22型1152芯光交箱为了维护⼈员及以后施⼯⼈员⼯作的⽅便，需将每个光交箱进⾏编号，编号的序列应以路段及路段的起⽌开始⼀路来编号，并与竣⼯图纸上要相吻合。

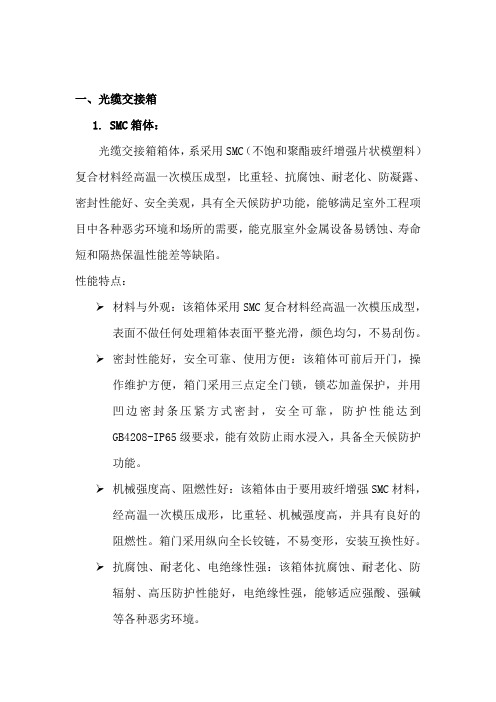

一、光缆交接箱1.SMC箱体：光缆交接箱箱体，系采用SMC（不饱和聚酯玻纤增强片状模塑料）复合材料经高温一次模压成型，比重轻、抗腐蚀、耐老化、防凝露、密封性能好、安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，能克服室外金属设备易锈蚀、寿命短和隔热保温性能差等缺陷。

性能特点：➢材料与外观：该箱体采用SMC复合材料经高温一次模压成型，表面不做任何处理箱体表面平整光滑，颜色均匀，不易刮伤。

➢密封性能好，安全可靠、使用方便：该箱体可前后开门，操作维护方便，箱门采用三点定全门锁，锁芯加盖保护，并用凹边密封条压紧方式密封，安全可靠，防护性能达到GB4208-IP65级要求，能有效防止雨水浸入，具备全天候防护功能。

➢机械强度高、阻燃性好：该箱体由于要用玻纤增强SMC材料，经高温一次模压成形，比重轻、机械强度高，并具有良好的阻燃性。

箱门采用纵向全长铰链，不易变形，安装互换性好。

➢抗腐蚀、耐老化、电绝缘性强：该箱体抗腐蚀、耐老化、防辐射、高压防护性能好，电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

➢耐高温、防凝露：该箱体由于采用SMC材料，具有金属材料无法比拟的隔热保温性能，耐高温，并能有效防止水汽凝结。

➢该箱体可配套底座，落地、架空或壁挂安装。

技术指标✧有可靠的光缆固定、开剥、接地装置。

✧熔接与配线多为一体化模块，需要直通的光纤引入熔接模块中，可直接在熔接托盘上进行熔接。

配线光纤引入熔接配线一体化模块与箱体内的尾纤进行熔接。

熔接模块为可旋转的并且全正面的操作的结构，具备一定灵活性。

✧跳线、适配器满足本技术标的光配散件、普通尾纤、带（束）状尾纤部分的技术要求。

✧全程光纤曲率半径保护，不小于40mm。

✧交接箱容量： 48芯、72芯、96芯、144芯、288芯、576芯六种型号。

✧光缆交接箱具有齐全的安装附件及配套附件，挂壁式配有相应的安装件。

此外，具有热缩套管及光纤护套及光缆分支器部件，使光纤在施工过程中得到全面可靠保护。

光交接箱设计原则及施工规范光交接箱是光纤通信系统中非常重要的设备，其设计原则和施工规范直接影响到光纤通信系统的可靠性和稳定性。

下面将从设计原则和施工规范两方面详细阐述光交接箱的要求。

一、光交接箱的设计原则：1.可靠性原则：光交接箱必须具备高度的可靠性，能够适应各种恶劣的环境条件，保证通信系统的正常运行。

在设计过程中，应选择高品质、可靠的材料和元器件，并进行严格的技术造型和工艺要求。

2.兼容性原则：光交接箱应具备良好的兼容性，能够适应不同类型和规格的光缆、光纤接头盒和配件，以便满足不同工程的需求。

在设计过程中，应充分考虑光缆的入口、出口位置及规格，保证光缆的方便连接和布线。

3.安全性原则：光交接箱必须具备良好的安全性，能够防止外界灰尘、水分和其他有害物质的侵入，保证光缆和光纤的安全运行。

在设计过程中，应设置合适的密封结构和固定装置，避免光缆的松动和断裂。

4.扩展性原则：光交接箱应具备较强的扩展性，能够满足未来系统容量扩展和技术升级的需求。

在设计过程中，应事先考虑到系统的可扩展性并预留足够的空间和接口，以便于后续的改造和升级。

5.维护性原则：光交接箱的设计应便于维护和管理，方便对光缆和光纤接头进行检修和清洁。

在设计过程中，应合理布置光缆的入口和出口位置，并设置合适的连接接口和标识，以方便后续的维护工作。

二、光交接箱的施工规范：1.安装位置：光交接箱应安装在通信设备的近旁，并且能够方便操作和管理。

在选择安装位置时，应考虑设备的重量和尺寸，并保证有足够的空间进行布线和维护。

2.布线要求：光交接箱的布线应符合规范要求，避免光缆过度弯曲、拉紧或损坏。

光缆的入口和出口位置应合理设置，并在入口处设置光缆防剪结构，保证光缆的安全。

3.连接接口：连接接口的选择和安装应符合相关技术规范，以保证光纤的传输性能。

在连接接口上，应使用合适的接头和配件，并进行压接或熔接等工艺操作。

4.密封和防护：光交接箱的密封和防护措施应做好，以保证设备的安全和可靠运行。

无跳接光缆交接箱技术规范无跳接光交箱技术规范(2012)1 无跳接光缆交接箱本规范应用范围为FTTH的接入网建设，满足可通过逐步增加光分路器数量实现端口扩容的建设需求，本规范对无跳接光缆交接箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。

本规范依据中华人民共和国通信行业标准YD/T 988-2007《通信无跳接光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。

随着标准的修订，设备厂商提供的产品应符合最新标准的要求。

2 规范性引用文件本文件内引用的相关标准主要为：GB/T 2423.1—2001电工电子产品基本环境试验第2部分：试验方法试验A：低温GB/T 2423.2—2001电工电子产品基本环境试验第2部分：试验方法试验B：高温GB/T2423.17—1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 3873 通信设备产品包装通用技术条件GB 4208—1993 外壳防护等级（IP代码）GB/T7424.1—2002 光缆总规范第2部分：光缆基本试验方法GB/T9286—1998 色漆和清漆漆膜的划格试验GB/T12507.1—2000 光纤光缆连接器第1部分：总规范GB/T15972—1998 光纤总规范YD/T778—2006 光纤配线架YD/T 988-2007无跳接光缆交接箱YD/T896—1997 FC/APC型光纤活动连接器技术条件3 术语及定义3.1 无跳接光缆交接箱用于室外连接主干光缆与配线光缆的接口设备。

3.2跳纤一根两端都带有光纤活动连接器插头的光缆。

3.3 尾纤一根一端带有光纤连接器插头的光缆。

3.4 适配器使插头与插头之间实现光学连接的器件。

3.5 光纤连接分配装置由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活动连接的构件。

光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。

1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。

交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。

交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。

2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。

因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。

光缆配线工程的设计按业务需求、分期分布实施。

3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。

主干与配线的比例一般取K=1：1.2～1.5。

主干不确定性因子L取1.2。

主干光缆容量(芯)＝配线容量(芯)×K×L。

考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。

4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。

光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。

交接箱的使用期是同网络使用期一样，通常约20-25年。

选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
