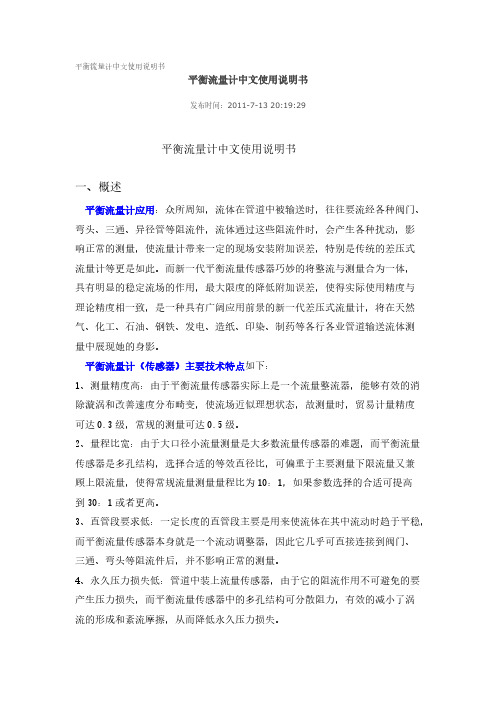

平衡流量计中文使用说明书平衡流量计中文使用说明书发布时间：2011-7-13 20:19:29平衡流量计中文使用说明书一、概述平衡流量计应用：众所周知，流体在管道中被输送时，往往要流经各种阀门、弯头、三通、异径管等阻流件，流体通过这些阻流件时，会产生各种扰动，影响正常的测量，使流量计带来一定的现场安装附加误差，特别是传统的差压式流量计等更是如此。
而新一代平衡流量传感器巧妙的将整流与测量合为一体，具有明显的稳定流场的作用，最大限度的降低附加误差，使得实际使用精度与理论精度相一致，是一种具有广阔应用前景的新一代差压式流量计，将在天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行各业管道输送流体测量中展现她的身影。
平衡流量计（传感器）主要技术特点如下：1、测量精度高：由于平衡流量传感器实际上是一个流量整流器，能够有效的消除漩涡和改善速度分布畸变，使流场近似理想状态，故测量时，贸易计量精度可达0.3级，常规的测量可达0.5级。
2、量程比宽：由于大口径小流量测量是大多数流量传感器的难题，而平衡流量传感器是多孔结构，选择合适的等效直径比，可偏重于主要测量下限流量又兼顾上限流量，使得常规流量测量量程比为10：1，如果参数选择的合适可提高到30：1或者更高。
3、直管段要求低：一定长度的直管段主要是用来使流体在其中流动时趋于平稳，而平衡流量传感器本身就是一个流动调整器，因此它几乎可直接连接到阀门、三通、弯头等阻流件后，并不影响正常的测量。
4、永久压力损失低：管道中装上流量传感器，由于它的阻流作用不可避免的要产生压力损失，而平衡流量传感器中的多孔结构可分散阻力，有效的减小了涡流的形成和紊流摩擦，从而降低永久压力损失。
5、平衡流量计主要技术参数指标：1、口径：从DN10-----DN30002、精度等级：±0.3%、±0.5%、±1.0%3、重复性：0.1%4、量程比：10：1、30：1（或者更高）5、介质操作温度：<600℃6、介质操作压力：≤25MPa7、永久压力损失(Pa)：≤0.31ρV2 ρ—介质密度Kg/m3 V—平均流速 m/s) (8、可测双向流二、平衡流量计工作原理：在充满流体的管道中固定放置一个流通面积小于管道截面积的阻流件(俗称节流装置)，则管道内流体在通过该节流装置时就会局部收缩，在收缩处流通面积变小，流速增加，静压降低，因此，在节流装置前后将产生一定的差压，平衡流量传感器也是基于这一原理工作的，它不但能够产生差压，而且由于平衡流量传感器中的节流装置还是一个整流器，所以产生的差压特别的稳定，根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量，如下：q v=K(△P/ρ)1/2或 q m=K(△P·ρ)1/2式中：q V—体积流量（m3/h）；q m—质量流量（kg/h）；△P—输出差压（kpa）；K—流量标定系数；ρ—流体密度（kg/m3）。
SERIESLFMALFMBLFMCLFMDLFMELFMFRanges 0.1 to 5 GPM water (0.5 to 18 LPM water)0.1 to 5 GPM water (0.5 to 18 LPM water)0.25 to 8 GPM water (1 to 30 LPM water)0.8 to 10 GPM water (3 to 40 LPM water)1.2 to 25 GPM water (5 to 100 LPM water)2.5 to 70 GPM water (10 to 250 LPM water)Accuracy±5% FS±5% FS±5% FS±5% FS±5% FS±5% FSBody MaterialsPolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonateProcess Connection 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ or 3/4˝ male NPT in-line or 1/2˝ male NPT 90° elbow connections 3/4˝ male or female NPT in-line or 3/4˝ male NPT 90° elbow connections 1˝ male or female NPT in-line or 1˝ male NPT 90° elbow connections 2˝ male or female NPT in-line connections Scale Length2˝ (51 mm)3˝ (76 mm)3˝ (76 mm)3.5˝ (89 mm)4.5˝ (114 mm)5.5˝ (140 mm)SERIESRMARMBRMCVFAVFBVFC/VFCRRanges0.05 to 200 SCFH air (5 to 2500 cc/m air)1 to 50 GPH water (5 to 300 cc/m water)0.5 to 600 SCFH air (0.6 to 95 LPM air)1 to 100 GPH water (0.06 to 6.2 LPM water) 5 to 1800 SCFH air (2.5 to 850 LPM air)0.1 to 10 GPM water (0.05 to 5 LPM water)0.1 to 200 SCFH air (0.06 to 100 LPM air)0.6 to 40 GPH water (6 to 200 cc/m water)0.3 to 200 SCFH air (0.2 to 40 LPM air)0.5 GPH to 5 GPM water (0.002 to 20 LPM water) 2.5 to 100 SCFM air (60 to 2800 LPM air)0.5 to 20 GPM water (2 to 75 LPM water)Accuracy±4% FS±3% FS±2% FS±5% FS ±3% FS ±2% FS Body MaterialsPolycarbonate Polycarbonate Polycarbonate AcrylicAcrylicAcrylicTemperature Limits 130°F (54°C)130°F (54°C)130°F (54°C)With valve: 120°F (48°C); Without valve: 100°F (38.6°C)With valve: 120°F (48°C);Without valve: 100°F (38°C)120°F (48°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)100 psi (6.7 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)100 psi (6.7 bar)Process Connection 1/8˝ female NPT back connections 1/4˝ female NPT back connections1/2˝ female NPT back connections1/8˝ female NPT back or end connections1/8˝ female NPT back or end connections 1˝ female or male NPT or BSPT back or end connections (VFC only)Scale Length 2˝ (51 mm)5˝ (127 mm)10˝ (254 mm)2˝ (51 mm)4˝ (102 mm)5˝ (127 mm)Metering ValveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveVFCR standard with Delrin ® plastic full adjust and control valveGENERAL PURPOSE IN-LINEFlowmetersINDUSTRIALFlowmetersSERIESVATTVAVA1000VA1500VA20000VA25000DR10000DR20000Ranges1.19 to 79 GPH water (75 to 5000 ml/min water)6.34 to 79.2 GPH water (400 to 5000 ml/min water)0.104 to 89.2 SCFH air (49 to 42000 ml/m air)0.009 to 19.97 GPH water (0.55 to 1260 ml/m water)0.22 to 49 SCFH air(104 to 23100 ml/min air)0.028 to 27 GPH water (1.8 to 522 ml/min water)0.792 to 93.9 SCFH air (374 to 44300 ml/min air)0.087 to 21.7 GPH water (5.5 to 1370 ml/m water)0.104 to 18.39 SCFH air (49 to 8600 ml/m air)0.01 to 3.32 GPH water (0.61 to 209 ml/min water)0.24 to 100 SCFH air (0.13 to 50 LPM air)0.02 to 24 GPH water (1.5 to 1500 cc/m water)0.33 to 90 SCFH air (0.16 to 44 LPM air)0.05 to 21 GPH water (3.2 to 1300 cc/m water)Accuracy±5% FS ±5% FS ±2% FS ±2% FS±2% FS±2% FS±5% FS±5% FSBody MaterialsPFA PFA Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Temperature Limits 250°F (121°C)250°F (121°C)250°F (121°C)150°F (65°C)250°F (121°C)150°F (65°C)250°F (121°C)250°F (121°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)250 psi (17 bar)250 psi (17 bar)Process Connection 1/4˝ or 3/8˝ female NPT back connections 1/4˝ or 3/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections Scale Length 5˝ (127 mm)3˝ (75 mm) 2.5˝ (65 mm) 2.5˝ (65 mm)6˝ (150 mm)6˝ (150 mm)2.5˝ (65 mm)6˝ (150 mm)Metering ValveN/A Optional 6-turn needle valve 6-turn needle valve; Optional 16-turn highprecision valve6-turn needle valve6-turn needle valve; Optional 16-turn high precision valve6-turn needle valveOptional 6-turn needle valveOptional 6-turn needle valveSERIESIFHFTVFSSSMRanges1.2 to 250 SCFM air (35 to 7080 LPM air)0.25 to 116 GPM water (0.95 to 439 LPM water) 2 to 22 SCFM air 0.5 to 25 GPM oil0.05 to 116 GPM water 0.025 to 0.545, 4.00 to 120.0 GPM water 0.16 to 3.20, 20.0 to 1000 SCFM air0.2 to 5.4, 4 to 120 GPM water 2 to 50, 20 to 1000 SCFM airAccuracy±3% FS±4% FS±2% FS±2% FSBody MaterialsGlass flow tube Aluminum, brass, or 304 SS Body: T316 SS; O-ring: Buna-N; Sight tube: Polysulfone Body: T316 SS; O-ring: FKM Temperature Limits 200°F (93°C)240°F or 400°F (115° or 204°C)300°F (149°C)300°F (149°C)Pressure Limits 200 psi (13.8 bar); some models 125 psi (8.6 bar)600 psi to 6000 psi (41 to 413 bar)3/4˝ models: 300 psig (20.6 bar) @ 200°F (93°C);1-1/2˝ models: 180 psig (12.4 bar) @ 200°F (93°C)3/4˝ models: 1000 psig (68.9 bar) @ 250°F (121°C);1-1/2˝ models: 800 psig (55 bar) @ 250°F (121°C)Process Connection 1/2˝, 1˝ or 2˝ female NPT back connections 1/8˝ to 2˝ female NPT back connections 3/4˝ or 1-1/2˝ female NPT3/4˝ or 1-1/2˝ female NPTScale Length4-3/4˝ (120 mm)1-1/2˝ to 2-1/4˝ (38 to 57 mm)3/4˝NPT: 3.2˝ (8 cm); 1-1/2˝ NPT: 5.2˝ (13 cm)3/4˝ NPT: 3.2˝ (8 cm); 1-1/2˝ NPT: 5.2˝ (13 cm)PADDLE AND THERMAL STYLEFlow SwitchesPISTON STYLEFlow Switches®SERIESV4V6V7V10V8FS-2TDFSServiceGases or liquidsGases or liquidsLiquidsGases or LiquidsLiquidsLiquidsLiquidsSet Point Range 3 to 2400 GPM (12 to 9000 LPM)17 to 10000 SCFM (8 to 4700 LPM).03 to 10 GPM (.11 to 38 LPM) .15 to 43 SCFM (4 to 1200 LPM)7.5 to 58.0 GPM (28.4 to 218 LPM) 2.3 to 9.5 GPM (8.7 to 36 LPM)8.8 to 50 SCFM (250 to 1420 LPM)6.8 to 58 GPM (25.7 to 218 LPM)4 to 396 GPM (15 to 1500 LPM)0.5 to 10 ft/s (0.15 to 3 m/s)Wetted Materials Brass, 430 SS, 316 SS*Brass or 303 SS, 301 SS, 302 SS, Ceramic* 301 SSBrass or 303 SS, 316 SS, 301 SS, 302 SS, CeramicBrass or 316 SS, 301 SS, 302 SS, Ceramic Tin-Bronze, Brass, SS 316 SS, Polysufone, and FKM Temperature Limits -4 up to 400°F (-20 to 205°C)-4 up to 400°F (-20 to 205°C)250°F (121°C)200°F (93°C)-40 to 250°F (-40 to 121°C)230°F (110°C)185°F (85°C)Pressure Limits5000 psig (345 bar)2000 psig (138 bar)2000 psig (138 bar)2000 psig (138 bar)250 psig (17.2 bar)145 psig (10.0 bar)500 psig (34.5 bar)Adjustable Set Point Yes Yes Yes Yes Yes Yes YesPower Requirement NoneNoneNone None None None 9 to 24 VDC Enclosure Rating WP and EXP WP and EXP WP WP WP WP WPSwitch TypeSPDT or DPDTSPDT or DPDTSPDTSPSTSPDTSPDT1 NO NPN, 1 NC NPN Process Connection 1-1/2˝ male NPT* or 1-1/2˝ male BSPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1˝ male NPT or BSPT 1˝ male NPT Agency ApprovalsATEX, CE, CSA, FM, IECEx, UL**ATEX, CE, CSA, IECEx, KTL, ULCE, ULCE, CSA, URCE, cURusCECE, RoHSSERIESP2P3P1P8GVSAFSServiceGases or liquidsLiquidsLiquidsLiquidsLiquidsGases or LiquidsSet Point Range .05 to 1 GPM (.2 to 3.79 LPM).42 to 5 CFM (11.9 to 141 LPM).25 to 2 GPM (.95 to 7.57 LPM).1 to 1.5 GPM (.38 to 5.7 LPM).25 to 2 GPM (.95 to 7.57 LPM)1 to 8 GPM (3.8 to 30.3 LPM)1 to 75 SCFM @ 5 psi (28 to 2123 LPM @ 5 psi).5 to 20 GPM (2 to 75.5 LPM)Wetted Materials PPE & PS, Epoxy, 316 SS Polypropylene, PPS Composite, 316 SS, Fluorocarbon Brass, Polysulfone, 316 SS, Fluoroelastomer, Epoxy Brass, PPS Composite, Epoxy, 316 SS, Fluorocarbon Bronze, TFE, 316 SS, Fluoroelastomer, Ceramic 316 SS, Fluoroelastomer, Epoxy, Brass Temperature Limits 0 to 212°F (-18 to 100°C)0 to 212°F (-18 to 100°C)-20 to 225°F (-29 to 107°C)-20 to 275°F (-28 to 135°C)-20 to 200°F (-29 to 93°C)-20 to 300°F (-29 to 149°C)* Pressure Limits 150 psig (10.3 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)125 psig (8.6 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)1000 psig (69 bar)1500 psig (103 bar)400 psig (27 bar) @ 100°F (38°C)1000 psig (69 bar)Adjustable Set Point No No No No Yes Yes Power Requirement None None None None None None Enclosure Rating GPGPGP GPGP GP Switch TypeSPST, NO SPST, NOSPDTSPST, NO SPDTSPDTProcess Connection 1/4˝ male NPT 3/8˝ male NPT or 1/4˝ Quick Disconnect 1/4˝ female NPT 3/8˝ male NPT 1˝ female NPT 1/2˝ female NPT Agency ApprovalsCECECECECECE*Other options available, contact factory **No housing option (-NH) has no approvals*Other options available, contact factoryPADDLE WHEEL/TURBINE/MULTI-JETFlow TransmittersELECTROMAGNETIC/ULTRASONICFlow Transmitters®SERIESTFPPFTSFI-100TDFMTWMT2ServiceGases LiquidsLiquids Liquids Water Wetted Materials PPS Brass or 316 SS Brass PVDF Brass Accuracy±3% FS±1% FS±5% FS±1.5% FS ±2% FSTemperature Limits 158°F (70°C)212°F (100°C)-20 to 212°F (-29 to 93°C)194°F (90°C)104°F (40°C)Pressure Limits 40 psig (2.8 bar)400 psig (27.6 bar)125 psig (8.6 bar)145 psi (1.0 MPa)232 psi (16 bar)Pipe Size 1/8˝, 1/4˝, 3/8˝ or 1/2˝ (3.2 mm, 6.4 mm, 9.5 mm or 12.7 mm)1-1/2 to 40˝ (38.1 to 1016 mm)1/2˝ or 3/4˝ (12.7 mm or 19 mm)3/8˝, 1/2˝, 3/4˝, 1˝, 1-1/2˝ or 2˝ (9.5 mm, 12.7 mm, 19 mm, 25.4 mm, 38 mm or 50.8 mm)1/2˝ to 2˝ (12.7 mm to 50.8 mm)Flow Rate .042 to 420 SCFH (0.02 to 200 LPM) 1.2 to 25 ft/s (0.37 to 7.62 m/s) 2 to 35 GPM (7.6 to 132.5 LPM)0.44 to 176.11 GPM (0.1 to 40 m 3/h)20 to 160 GPM (3 to 30 m 3/h)Output0 to 5 V4 to 20 mA or pulsedPulsed4 to 20 mA or pulsedPulsedSERIESMFSFLMGIEFSEFS2UFBUFMPUBServiceLiquids LiquidsLiquidsLiquidsLiquids Liquids Liquids Wetted Materials 316 SS316 SS Brass or 316 SS Brass, 316 SS or PVC n/an/an/aAccuracy±2% of reading ±1% FS±1% FS±1% FS±2% of reading ±3% of reading ±2% FSTemperature Limits 194°F (90°C)158°F (70°C)200°F (93°C)200°F (93°C)275°F (136°C)185°F (85°C)275°F (135°C)Pressure Limits 232 psi (16 bar)150 psi (10.3 bar)200 psi (13.8 bar)200 psi (13.8 bar)N/AN/AN/APipe Size 1/2 or 1˝ (12.7 or 25 mm)9 to 18.18˝ (229 to 462mm)3 to 48˝ (76.2 to 1219.2mm) 1 to 12˝ (25.4 to 304.8 mm)0.05 to 79˝ (13 to 2000mm)0.98 to 4.62˝ (24.89 to 117.35 mm)0.5 to 78˝ (13 to 2000 mm)Flow Rate 0.25 to 52.8 GPM (1 to 200 LPM) 12 to 3500 GPM (.75 to 220.8 LPS)0.28 to 20 ft/s (0.08 to 6.09 m/s)0.28 to 20 ft/s (0.08 to 6.09 m/s)0.33 to 33 ft/s (0.1 to 10 m/s)0.33 to 32.8 ft/s (0.1 to 10 m/s)0.33 to 65.62 ft/s (0.1 to 20 m/s)Output4 to 20 mA or pulsedPulsedPulsedPulsed4 to 20 mA, 0 to 16 mA or 0 to 20 mA4 to 20 mA and pulsed4 to 20 mA, 0 to 16 mA or 0 to 20 mA and pulsed。
目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表键盘和中控方式的转换----------------------------6 仪表的启动和停止----------------------------------------7 仪表重量和容积方式的转换----------------------------8 给定量的输入----------------------------------------------8 显示事件信息----------------------------------------------8 服务数据----------------------------------------------------9 标定功能----------------------------------------------------9 调零-----------------------------------------------------14 计数器1或2的复位-------------------------------------13 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息----------------------------------------------------16（一）仪表的键盘1各按键的作用如下：启动键和停止键。
CLEAN ING AND DISASSEMBLY Occasional cleaning may be required if dirt appears in the flow tube or if float movement becomes restricted. To clean, remove the top plug and remove the float. Wash the tapered hole and top plug with a mild liquid detergent and soft brush. Rinse all parts with clean water and dry thoroughly with clean air or nitrogen. Do not use solvents to clean this meter as they will attack the acrylic and destroy the meter. FL-2001 FL-2031 FL-2060 DIMENSIONSto to to FL-2025 FL-2057 FL-2069 AIN. 4 6½6 5/8 mm 102 165 164 B IN. 3 5 1/i 5 In mm76.2 140 140 CIN. I I 318 I 1/8 mm 25.1 34.9 28.6 DIN. I 518 3½ 3 1/, mm 41.3 88.9 38.1 EIN. I 3/16 I 1/2 1112 mm 30.2 38.1 38.1 FIN. I 1/8 I 1/8 I 3/8 mm �9.6 28.6 34.9 G IN. 1/8-27 118-27 1/4-18 mm MNPT MNPT MNPT*Does not include 1 /8" backplate.FL-2001 to FL-2025 FLOW RATES RANGEMODEL RANGE MODEL SCFH OF A IRCODE LPM OF A IR CODE .1-1 rL-2001 .04 Lu o_s LMP FL-2010 .2-2 FL-2002 1-1 FL-2011 4-5 FL-2003 2-25 FL-2012 5-10 FL-2004 4-5 FL-2013 2-20 FL-2005 1-10 FL-2014 3.-30 FL-2006 2-25 FL-2015 4-50 FL-2007 6-50 FL-2016 10-100 FL-2008 10-100 F L -2017 20-200 GPHOFWATER CODE CCM OFWATER CODE 2-2 FL-2021 5-50 FL-2018 .4-5 FL-2022 10-100 FL-2019 1-IO FL-2023 20-240 FL-2020 2-20 FL-2024 4--40 FL-2025 RE-ASSEMBLY Check to make sure that all parts are clean and dry. To lubricate the o-rings, apply a small amount of halocarbon grease prior to re-assembly. If applicable, reinstall the rod guide assembly into the flowmeter body. Make sure the rod guide is seated firmly in the body of the meter. Reinstall the top plug, making sure that the rod guide is properly aligned. Tighten top plug until it's flush with top of acrylic body. Exceeding this may damage the meter body. If you have any questions regarding the installation, maintenance or use of this tlowmeter, please call the Customer Service Department. 1 ' / i'. -G .,, I0-32ME.ADED INSERTS (2PtACES) I 0 l @'. __ L 0 j i l---c-----i FL-2060 to FL-2069 F LOW RA T ES* RANGE MODEL RANGE MODEL SCF M OF AIR CODE LPM OF A IR CODE .5-5 FL-2060 14-140 FL-2063 1-10 FL-2061 30-280 FL-2064 2-20 FL-2062 60-560 FL-2065 GPM OFWATER CODE LPM OFWATER CODE .2-2.5 FL-2066 8-9 FL-2068 .4-5 FL-2067 1.5-20 FL-2069 FL-203 I to FL-2057 F LOW RA T ES RANGE MODEL RANGE MODEL SCF H O F A IR CODE CCM OFWATER CODE .4.5 FL-2031 4-50 FL-2045 1-10 FL-2032 10-120 FL-2046 2-20 FL-2033 25-225 FL-2047 4-40 FL-2034 40-400 FL-2048 10-100 FL-2035 40-060 FL-2049 14-150 FL-2036 100-1500 FL-2050 20-200 FL-2037200-3000 FL-2051 CCM OF A IR CODE ]00-3700 FL-2052 100-1000 FL-2038GPHWATER CODE LPM OF AIR CODE 1-10 FL-2053 .4-5 FL-2039 2-25 FL-2054 1-10 FL-2040 4-50 FL-2055 2-20 FL-2041 6-60 FL-2056 3-30 FL-2042 SCF M OF A IR CODE4-50 FL-2043 .3-3 FL-2057 10-100 FL-2044 CONTINUED PRODUCT IMPROVEMENT MAY RESULT IN SPECIFICATION REVISIONSWHEN ORDER.ING PARTS PLEASE tNCLUOE PART DESCRlPTtON. ITEM NUMBER AND TYPE OF MATERIAL REQUlRED.M3231 I 0821。
目录一、产品特点、用途和使用范围 (1)二、工作原理 (1)2.1 数学模型 (1)2.2 转换器电路结构 (2)三、产品型式和组成 (3)3.1 产品模式 (3)3.2 产品组成 (3)四、产品技术性能指标 (3)五、产品外形尺寸及安装尺寸 (4)5.1 转换器外形尺寸 (4)5.2 传感器外形和安装尺寸 (5)六、转换器菜单结构及参数设置 (6)6.1 按键形式 (6)6.2 按键功能 (6)6.3 参数设置功能及操作密码 (6)6.4 参数菜单一览表 (7)6.5 参数设置菜单说明 (8)6.6 掉电时间记录功能 (8)6.7 小时累计记录 (12)七、流量计安装图示 (12)八、电气接线 (14)8.1 流量计与管道的接地 (14)8.2 转换器接线端子与标示 (15)8.3 分离型接线 (16)8.4 输出信号接线图示 (17)九、自诊断信息与故障处理 (19)十、供应成套性 (20)十一、运输和贮存 (20)十二、运行 (20)附录：产品选型编码 (21)一、产品特点、用途和适用范围1.1特点·LDG系列电磁流量计，具有以下特点：·不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量；·测量管内无阻流件，压损小，直管段要求低；·公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；·转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；·转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；·高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；·具有RS485或RS232数字通讯信号输出；·具有电导率测量功能，可以判别传感器是否空管；具有自检与自诊断功能；·采用SMD器件和表面安装（SMT）技术，电路可靠性高；·可用于相应的防爆场合。
平衡流量计安全操作及保养规程平衡流量计（Balancing Flow Valve）是一种用于调节流量的控制器，主要用于工业生产过程中，确保各个生产单元的流量平衡，提高生产效率。
由于其工作原理较为复杂，且包含高压、高温等风险因素，因此需要注意安全操作规程并进行定期保养，以确保工作安全和测量准确性。
安全操作规程1. 熟悉设备在操作平衡流量计前，应先详细了解计量管的结构、原理、性能和使用方法，确保明确操作流程和计量原理。
2. 工作环境在操作平衡流量计时，应确保工作环境晴朗、通风，并且没有易燃易爆物品，防止在使用过程中引发意外事故。
3. 人员要求操作平衡流量计应由专业人员进行，操作前应确保操作人员掌握了正确的操作方法，熟悉仪器仪表的工作原理和使用规程，做到心中有数、胸有成竹。
4. 操作步骤在进行平衡流量计的操作时，需要遵守以下步骤：1.清洁工作台，检查计量管是否存在明显损伤或异物，并进行清理。
2.开启主控电源，待仪表提示就位后，启动计量管进行预热（时间视使用情况而定）。
3.接通试验电源，并进行标准量程试验，确认流量计的准确性和鲁棒性。
4.操作计量程序，根据使用要求进行流量测量。
5.操作结束后，关闭计量管电源，并对仪表进行整理、清洁。
保养规程1. 清洁计量管对于计量过程中累积的污垢和沉淀物，应及时清洗，避免对计量管造成一定程度上的损伤和误差。
首先，先用清水进行冲洗，之后再用丙酮、醋酸等溶剂进行清洗。
2. 定期校准在运用过程中，由于使用频繁和磨损，平衡流量计会出现一定程度的误差。
因此，应定期对仪器进行校准，以保证计量的准确性和可靠性，同时避免了误差在工作中逐步累积，对生产效率和产量产生负面影响。
在校准过程中应根据实际情况调整参数和零点，确保测量数据的高精度和准确性。
3. 维护仪表设备平衡流量计在工作过程中需要保持通畅的管路以确保稳定的流量，无论是在工作中还是空闲中，应及时检查管路和阀门是否存在问题，并进行必要的维护和更换。
流量计型号安全操作及保养规程流量计是一种常见的测量流体流量的仪表，它对许多行业都有很大的作用。
为了确保使用流量计的工作安全和正常，需要遵守以下安全操作和保养规程。
安全操作规程1. 遵循操作规程在使用流量计时必须要遵循其操作规程。
操作规程通常是使用手册中的说明，或者在现场操作前由岗位专业人员进行告知。
在操作前，必须注意认真阅读并理解操作规程。
在操作过程中，必须确保按照规程防止误操作。
2. 执行定期检查为了确保流量计的准确性和稳定性，需要进行定期检查。
一般情况下，检查周期根据不同行业、不同使用场景的要求来进行制定。
在进行定期检查时，需要对流量计各项指标进行检查，同时也要检查流量计的安装、接线和指示都是正常的。
3. 安全运输在运输过程中，需要确保流量计的安全和稳定。
在搬运过程中，要注意轻拿轻放，避免磕碰流量计。
当进行远距离的运输时，还应该避免重物压在流量计上。
4. 防止机械损伤在正常使用中，需要注意避免机械损伤的发生。
机械损伤可能导致流量计的精度受损，进而导致测量结果偏离实际值。
如果损伤过重，可能导致流量计的报废，甚至还会导致工作现场发生安全事故。
5. 常备备件在使用流量计时，需要常备流量计的备件，以确保在发生突发故障时可以迅速处理。
在备件的准备工作中，需要考虑到若干因素，比如备件的成本、采购渠道、维修周期等。
保养规程1. 定期保养为了确保流量计的长期稳定性，需要对流量计进行定期保养。
在保养过程中，需要清洁流量计外部环境、检查是否有来自工艺管道的杂质和颗粒，清理压力孔和传感器，保证流量计的准确性。
2. 记录维护过程记录流量计的维护过程是非常重要的。
记录的内容应当包括维护人员、时间、具体细节和保养标准。
这些记录将有助于追踪流量计的维护历史，及时进行问题的修复。
3. 保持常规清洗在流量计的正常使用过程中，需要保持常规清洗，以减少污染物和颗粒对流量计的影响。
同时，要缩短清洗间隔时间，以保证流量计的精度和准确性。
