浅谈汽车线束搭铁设计流程

汽车电气线束布线工艺流程汽车电气线束是汽车的重要组成部分，它连接了车辆中的所有电气设备，并将它们的信号、电源和地线统一管理，实现车辆的正常运行。

汽车电气线束布线工艺流程是制造汽车电气线束的重要环节之一，下面我将详细介绍汽车电气线束布线的工艺流程。

1. 设计线束布线方案在开始布线工艺流程之前，首先需要进行线束布线方案的设计。

布线方案是根据车辆的电气系统和设备布局确定的线束走向、长度、接口位置等。

2. 准备布线工具和材料开始布线工艺流程之前，需要准备相关的工具和材料。

主要包括电线、接线头、保护套管、束线带、剥线针、压线钳等。

3. 将线束走向绘制在车身图纸上为了更好地进行布线操作，可以将线束走向绘制在车身图纸上，以便进行实际的布线操作。

4. 剥离电线绝缘皮将电线头放进剥线针中，根据设计方案上的要求，使用剥线针将电线绝缘皮剥离，露出电线内部的金属导线。

5. 合并电线并插入接线头将多根电线合并成一束，并将电线插入接线头中。

接线头的选择应根据实际需要，确保电线与接线头的连接牢固可靠。

6. 确定布线路径根据设计方案，确定线束的布线路径，并使用束线带将电线束固定在车身上。

7. 进行线束的绝缘处理为了保护线束不受到外界环境的影响，需要对线束进行绝缘处理。

可以使用保护套管对线束进行覆盖，有效地防止线束受潮、受磨损等。

8. 进行布线的标识为了便于后续的维护和排查故障，需要对布线进行标识。

可以使用彩色绝缘胶带进行标识，标明每根线的用途和连接位置。

9. 进行线束的测试和调试布线完成后，需要进行线束的测试和调试，以确保线束的质量和连接的可靠性。

可以使用万用表等测试工具对线束进行测量和检查，发现问题及时解决。

10. 进行线束的接入车辆系统线束测试通过后，可以将线束接入车辆的电气系统。

注意接线的正确性和牢固性，确保线束与车辆的其它部件的连接正常。

11. 进行线束的整理最后一步是对线束进行整理，将杂乱的电线束整齐地布放在车身上，避免电线间的相互干扰，并保持线束的清洁和整洁。

汽车线束工艺流程汽车线束是汽车电气系统的重要组成部分，其功能是将各种电气设备连接在一起，完成信号和电力的传输。

汽车线束工艺流程是指汽车线束从设计到生产的全过程，下面将详细介绍汽车线束工艺流程。

1. 汽车线束设计：设计人员根据车辆的具体需求，确定线束的布局和连接方式。

设计人员需要考虑到各种电器设备的位置、电线的电流负荷、电磁兼容性和防护等因素，以确保线束的可靠性和安全性。

同时，设计人员还需要选择合适的电线、连接器和保护套管等材料。

2. 线束生产准备：生产线束前，需要准备好所需的材料和设备。

这包括电线、连接器、绝缘带、绝缘套管、钳子、剥线机、压接机等。

同时，还需要制定生产计划和工艺文件，确保生产过程的顺利进行。

3. 制作线束：制作线束的第一步是剥皮。

工人使用剥线机将电线的一段外皮剥除，露出内部的导线。

然后，根据设计要求，工人将不同颜色和规格的电线按照一定的顺序编织在绝缘带上。

编织完成后，使用压接机将电线固定在连接器上。

4. 线束组装：将各个连接器上的电线根据设计要求组装在一起，形成线束。

工人需要根据线束的布局和连接方式，将电线从一端引入连接器，并通过卡扣或螺丝固定。

在组装过程中，需要注意电线的位置和排列顺序，以免出现接线错误或短路等问题。

5. 线束测试：组装完成后，需要对线束进行测试，确保其质量和性能达到要求。

测试内容包括电阻测量、绝缘测量和耐电压测试等。

通过测试，可以排除线束中存在的故障和缺陷，并及时修复或更换。

6. 线束包装：测试合格的线束将被包装并存放在指定的仓库中，待装配到汽车上。

包装过程中需注意线束的保护，防止受潮、破损或变形等。

7. 线束安装：线束安装是将线束装配到汽车上的过程。

装配人员根据汽车的布局和连接方式，将线束引入到相应的位置，并固定在车身的固定点上。

在安装过程中，需要仔细对照线束的设计图纸，确保连接正确、牢固和整洁。

8. 线束检验：安装完成后，需要对线束进行检验，确保其安装质量和可靠性。

浅谈汽车线束搭铁线设计摘要：在汽车电器的工作过程中，发电机和电池的正极作为电源输入提供电流源，电池的负极、车身和电器的负极连接在一起，以确保电路的完整性。

在负回路中，连接点称为搭铁点，连接线称为搭铁线。

单线制搭铁方式是目前大多数汽车使用的一种地面处理方法。

本本文主要论述汽车线束搭铁线设计。

关键词：汽车线束；搭铁线；设计;分析;研究1与车辆线束可靠连接的重要性随着汽车技术的不断创新，越来越多的电器装备在汽车上。

某些电器的特殊接地要求也有所增加，导致汽车上的连接点和连接线数量不断增加。

因此，确保线束的可靠性是线束设计和生产过程中的一项重要任务。

搭铁作为整个电流回路的一部分，其可靠性直接影响着用电器功能的实现。

若搭铁设计不好，不仅会导致回路电压降增大、不同搭铁之间的串扰、引发用电器故障，更严重的还会导致线束烧蚀等问题。

因此，汽车搭铁的可靠性及合理性就显得尤为重要。

2搭铁设计策略2.1搭接分配设计原则1.独立接地装置对于安全气囊系统来说，由于车辆的过电压或隐藏路径，很容易错误地启动和引爆安全气囊，从而使驾驶员受到不必要的伤害或冲击。

因此，应单独设置气囊系统接地点。

对于发动机控制单元和ABS控制单元，一旦发生接地故障，将影响整个发动机的性能和车辆的行驶状态。

如果严重，将导致发动机停机、发动机无法控制、车辆失控等。

对于这些控制单元，为了避免其他电器的干扰，接地点需要独立接地。

对于某些传感器，其工作时产生的信号极为微弱，即使经过放大处理，也容易受到其他电器的影响，因此需要将搭铁点设置在传感器位置附近，并独立接地，以确保信号传输不衰减，不受干扰。

2.接地至同一系统在同一系统中，在符合就近接地原则的前提下，使用同一连接点可以减少非连接点之间的悬挂电位差对系统可靠性的影响。

对于没有总线系统的车辆，由于缺少燃油泵控制单元，燃油传感器产生的信号需要通过电线直接传递到仪表控制单元，仪表控制单元处理燃油表以指示燃油油位。

尽管燃油传感器远离仪表，但燃油传感器和仪表控制单元必须接地在同一点，以确保燃油表的准确性。

汽车线束搭铁设计详解摘要：本文主要介绍线束搭铁设计策略，搭铁点选择以及搭铁形式。

随着汽车的日渐普及，汽车电器的发展日新月异，人们对汽车的安全性、舒适性、经济性和排放性的要求越来越高。

伴随着科技进步，很多先进的电子技术应用在汽车行业，以提高汽车的安全性、舒适性及经济性，汽车的电器集成化程度越来越高，汽车线束就变得越来越复杂，设计和生产制作过程控制难度越来越大。

而汽车电路中最重要的因素之一—搭铁点的设计就显得尤为重要。

首先是搭铁的回路增加，其次是需要搭铁的功能越来越多，搭铁数量选择等都需要考虑更多的因素，因此本文主要研究当前环境下整车电路线束搭铁的设计策略。

线束搭铁设计要体现：安全、可靠、稳定、合理、经济。

从以下3个方面来分析整车电路的搭铁设计。

1 搭铁分配设计原则1.1搭铁种类介绍整车地：顾名思义就是整车电路的地，它是由蓄电池负极直接接到车身，使车身成为一个大的负极，所有的搭铁点都是通过车身搭铁，因此汽车电路中的接地又被称之为搭铁。

功率地：主要是指大功率用电设备的搭铁，例如发动机冷却风扇、刮水电动机、玻璃升降电动机、空调鼓风机、座椅调节电动机、天窗电动机、门锁电动机等。

这些用电器的电流一般较大，会对其他弱电流或信号线产生干扰。

信号地：一般指小电流信号的搭铁，有模拟信号、数字信号等，信号一般比较敏感，容易被干扰。

屏蔽层搭铁：对于娱乐系统天线及高电压工作用电器，由于其工作过程中对周围电磁场影响较大，必须采用单芯屏蔽线，以达到保证接收信号准确，且对周围线束电磁场影响最小作用。

而单芯屏蔽线屏蔽层，直接通过搭铁点接到整车地。

如发动机点火线圈供电回路，工作过程会产生上万伏高电压，对周围信号线干扰极大，甚至会导致整车EMC不通过，需采用单芯屏蔽线，屏蔽层接车身搭铁。

1.2搭铁原则总体来说，搭铁点分配有3个原则。

1）强弱电分开搭铁原则如电动机类产品属于大电流用电器，要与信号线及控制回路等小电流搭铁分开。

2）安全件单独搭铁原则如安全气囊模块、ABS、ECM等对整车性能及安全影响大的模块，要采用单独搭铁；针对前照灯搭铁，考虑一个搭铁失效后，另一个可以继续使用，必须将左右前照灯分开搭铁。

浅谈汽车线束搭铁线设计汽车线束与汽车电子部件息息相关，线束是很多汽车部件的集合，其中就包括搭铁线。

搭铁线的设计和布置很重要，它的质量和良好性能对整个汽车电器的稳定性和可靠性起着至关重要的作用。

首先，搭铁线的设计原则是必须与汽车的其他部件相匹配。

在选择搭铁线时，必须考虑汽车电子部件的特性、功能和性能要求。

同时，需要考虑线束的布置与车身的“地面”等一些因素，以保证电信号的良好传输。

其次，为了确保电器系统的稳定性，我们需要在线束设计时遵循一些基本规则。

首先是在布线过程中要遵循可靠性原则，尽可能降低因堆积、摩擦和挤压等原因导致的线束短路或其它损害的风险。

线束内的电线应该有足够的强度来保护不受机械磨损或粘接的因素干扰。

同时，搭铁线必须足够厚，以确保电器回路从电源流出、经过线束传输数据，在其他设备上找到地面的路径必须非常明确。

其次，布线的方式也应该注意。

线束的引出端最好以对称的方式分布，这可以减少线束内部的交叉干扰，使电信号的传输更加稳定。

在布线完毕后，我们可以在搭铁线上安装专门的屏蔽设备，以保证线束内的电子元件不受来自外界的电磁噪音和电波的干扰。

最后，在设计和制造线束时，应该注重制造过程中的协调和协作。

汽车部件制造的各个阶段都离不开严格的标准和规范，因此，不同部件之间的联合配合也至关重要。

例如，在制造搭铁线时，需要与其它部件的制造工序协调，如挡泥板、地窝罐等等。

必须确保每个部分都精细、准确地计算，并分别进行检测，提高效率的同时提高可靠性。

总之，汽车线束搭铁线的设计是非常重要的，需要考虑如何提高其稳定性、满足汽车电子部件的工作要求，并经过精细的制造和协调加以实现。

仅有这些基本原则的匹配，我们才能保证某一部件在各种路况下稳定、要求如一，达到好的使用效果和稳定可靠的性能。

在汽车电子部件中，线束搭铁线的重要性不容忽视。

它的作用主要是将车辆的各种电子元件连接起来，如引擎控制系统、灯光控制系统、车门控制系统、音响等等。

汽车研发：整车线束的设计开发方法及流程！汽车线束，就像人的经脉，散布在全身的每一个地方，起到了连接整车各个功能的作用，好的线束就像打通了任督二脉，让车子的性能、人的主观体验、使用感受瞬间提升，就像美女略施粉黛，立马给人焕然一新的感觉！那么今天，就和大家聊一聊：整车线束的设计开发方法及流程！一整车线束综述汽车整车线束，就是将汽车的电源和各种电器按照它们各自的工作原理特性及相互间的内在联系，用导线连接起来所构成的一个整体。

汽车整车线束由于各车型的结构型式、电器设备的数量、安装位置、接线方法不同而有差异，但有基本的规定，如下：二整车线束基本组成整车线束是分布在车体内，根据它所处位置的不同可分成各种线束。

三设计原则1、完整正确地体现整车电器系统的功能；2、根据车型的需要设计成整体或分组分段的电线束；3、根据汽车电线束所处的工作环境及在汽车内的空间布置合理选择保护层和固定方式；4、选择线束内部的电线时要针对用电设备的负载合理选择电线截面积和颜色；5、在设计过程中尽量减少连接点和过渡接头以提高线束质量、改善制造工艺；6、为降低电线电阻和降低电线成本，设计时应避免重复布线，使线的长度最短；7、对汽车上一些电器信号应增加防干扰措施。

四设计要求1、功能要求A、满足整车装配要求和布置要求；B、为用电器提供电源和搭铁；C、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制；D、把某些传感器和开关信号输送给汽车上的相应控制单元，并把控制单元的控制信号传递给相应的执行机构；E、电器内部的通讯(如CAN—BUS)。

2、顾客要求A、线束走向整洁、合理、安装牢固；B、方便维修；C、价格低，使用寿命长；D、标识清楚。

3、性能要求A、使用寿命：用户正常使用不得少于50 万公里或10 年（以先到为限）；B、连接可靠性：线束与线束之间、线束与用电器之间的连接可靠；C、工作温度：在-40℃~130℃中的不同温度能正常工作，高低温实验后，线束包扎紧密不松散、可弯曲、端子无退位。

整车线束设计流程1.线束需求定义阶段：在整车设计前期，通过与整车设计部门和电器设备制造商的沟通，了解整车的功能需求和电器设备的布置情况。

根据整车设计需求，确定线束的数量、型号、长度等要求。

2.线束布局设计阶段：根据汽车的整车结构和电器设备的布局，设计线束的布置方案。

考虑到线束的排布空间、线束的走向、线束的保护和固定等因素，制定线束布局图和线束路径图。

3.电器设备连接设计阶段：根据整车电器设备的功能需求，确定电器设备之间的连接方式和连接线束的数量。

考虑到电器设备之间的电气连接、信号传输和接地等因素，设计电器连接图和电器连接排布图。

4.线束电气设计阶段：根据整车电器系统的电气需求，确定线束的电气特性和电气布线。

考虑到线束的电压等级、电流容量、线束的功率损耗和电磁兼容等因素，进行线束电气计算和电气布线设计。

5.线束标准化设计阶段：根据整车制造厂商的标准和规范，设计线束的连接方式、线束颜色标识、线束标志和线束位号等要求。

制定线束标准化设计图和线束标准化设计说明书。

6.线束工艺设计阶段：根据线束的布局和连接要求，设计线束的制造工艺。

考虑到线束的接插件的选择、线束的加工方式和线束的固定方法等因素，制定线束工艺流程和线束工艺图。

7.线束装配设计阶段：根据整车制造工艺要求，设计线束的装配方案。

考虑到线束的安装位置、线束的装配顺序和线束的装配工具等因素，制定线束装配图和线束装配说明书。

8.线束试验验证阶段：在线束设计完成后，进行线束的试验验证。

包括线束的电气试验、机械试验和耐久性试验等。

鉴定线束的可靠性和性能是否符合要求。

汽车线束工艺流程汽车线束是连接汽车各个部件的重要组成部分，它承载着传输电力和信号的功能。

汽车线束工艺流程是指在汽车生产过程中，对汽车线束进行加工、组装和测试的一系列工艺流程。

下面将详细介绍汽车线束工艺流程的各个环节。

首先，汽车线束的制作需要根据汽车的具体设计图纸进行材料准备。

在这一阶段，工作人员需要根据设计要求选择合适的导线、绝缘套管、连接器等材料，并按照设计要求进行切割和加工，以备后续的组装工作。

接下来是线束的组装工艺。

在这一阶段，工作人员需要根据设计图纸，将准备好的导线、绝缘套管、连接器等材料进行组装。

这个过程需要非常精细的操作，确保每根导线都连接正确，每个连接器都牢固可靠，以保证线束在使用过程中不会出现故障。

然后是线束的绝缘处理。

在这一阶段，已经组装好的线束需要进行绝缘处理，以防止在汽车使用过程中受到外界环境的影响。

这个过程通常采用特殊的绝缘胶或绝缘套管来进行处理，确保线束在高温、潮湿等恶劣环境下仍能正常工作。

接着是线束的测试。

在这一阶段，已经绝缘处理好的线束需要进行电气测试和外观检查，以确保线束没有接线错误、短路等问题，并且外观符合汽车设计要求。

只有通过了严格的测试，线束才能被允许安装到汽车上去。

最后是线束的安装。

在这一阶段，经过严格测试的线束将被安装到汽车的各个部位，如发动机舱、车门、车厢等位置。

安装过程需要严格按照设计要求进行，确保线束不会被挤压、拉扯，以免影响线束的使用寿命和安全性能。

总的来说，汽车线束工艺流程是一个复杂而又精细的过程，需要严格按照设计要求进行操作，确保线束的质量和可靠性。

只有在每个环节都严格把关，才能生产出高质量的汽车线束，为汽车的安全性能和可靠性提供保障。

整车线束设计开发流程整车线束设计开发是指在整车设计中，针对整车电气系统的需求，进行线束的设计和开发。

线束是各个电气设备之间传递信号和电能的通道，它的设计和开发对整车的性能和可靠性有着重要的影响。

下面将介绍整车线束设计开发的流程。

1.需求分析在整车线束设计开发的初期，需要对整车的电气系统进行需求分析。

通过与传感器、执行器和控制器等相关部门的沟通，了解整车电气系统的功能需求、信号传输要求和功率传输要求等。

还需要考虑整车的可维护性和可靠性等因素，为线束设计提供指导。

2.线束布置设计线束的布置设计是指将各个电气设备之间的线缆进行布置的过程。

首先需要确定线束的总体布局，确定线束走向、穿越路径和固定方式等。

然后根据线束的长度和电流负载等参数，选择线束的截面积和材料。

最后，进行线束的具体布置设计，确定线束的分支点和连接方式。

3.线束分配设计线束分配设计是指将整车电气系统中的信号和电能分配到各个线束上的过程。

需要根据各个电气设备之间的连接关系和信号传输要求，进行线束的分配。

同时，需要考虑线束的排布和连接的便捷性，以提高制造和维修的效率。

4.线束选型和采购线束选型和采购是指根据线束的设计要求，选择合适的线束品牌和型号，并进行采购。

在选型时，需要考虑线束的额定电流、电压和工作环境等要求，以确保线束的安全性和可靠性。

在采购时，需要与线束供应商进行沟通，了解线束的交货时间和质量保证等信息。

5.线束制造线束制造是指将线束设计方案制造成实际的线束产品的过程。

首先需要对线束进行裁剪，根据线束的长度和分支点的位置，将线束切割成合适的长度和形状。

然后需要进行线束的剥皮和绝缘处理，以确保线束的安全性和导电性。

最后，将线束上的连接器进行压接和固定，完成线束的制造。

6.线束安装和调试线束安装和调试是指将线束安装到整车上，并进行电气连接和功能测试的过程。

首先需要根据线束设计方案，将线束穿过整车的壳体，并进行固定。

然后进行线束的电气连接，将线束连接到相应的电气设备上。

整车低压线束搭铁设计摘要：车辆的电源分配和搭接设计是汽车线束设计的核心部分。

良好的搭铁设计是电力传输和信号传输的重要保证。

如果搭铁设计不当，容易造成信号干扰，影响电器功能实现。

本文将详细阐述汽车线束搭铁设计。

关键词：整车线束；低压线束；搭铁线束1搭铁的概念和功能汽车中的所有电器都是并联的，所有电路都有正负极。

汽车电气系统采用单线制，即蓄电池负极与车身钣金相连，各电器件通过就近搭铁形成电源回路。

汽车上的负极线通常被称为搭接线。

这样可以有效的节省线束长度，减低线束成本和重量。

搭铁的质量是汽车电气设备性能的关键。

搭铁点分布在汽车的整个车身上，主要集中在仪表板管梁、车身地板、前机舱等部位，一些车身钣金件容易沾泥、沾油或生锈，这些情况会产生钣金锈蚀，最终导致搭铁功能失效。

例如，搭铁点处车身上有油漆，发动机铁丝紧固螺栓松动，或者搭铁端子的耐腐蚀性差，都会导致搭铁点锈蚀，严重影响电器件的正常工作。

因此，线束搭铁设计必须确保其合理性和防腐蚀性。

2搭铁点的分类与介绍1）电源搭铁蓄电池负极桩头上的零电位。

2）整车搭铁整车上互相导通的，可导电的车身钣金、底盘或者发动机零部件等。

3）电源信号搭铁整车上各类电气元器件的电源馈线。

按照回路中的电流的大小／波形，可划分为“脏搭铁”或者“干净搭铁”。

干净搭铁：峰值电流小于1 A的搭铁，如传感器信号反馈或者不同零部件之间的控制信号（例如网络通信）。

脏搭铁：峰值电流大于1 A的脉冲宽度调制负载和大于1 A的开关负载，如电机类和开关类负载。

4）射频搭铁经常被用作控制射频干扰的搭铁。

这类搭铁一般都是通过装配直接装在车身钣金上，不能用作任何搭铁电流的旁路。

5）天线搭铁，如：收音机天线搭铁。

3搭铁设计3.1搭铁类型1)根据连接点处的回路数量进行分类。

公共搭接：金属部件上的搭接点连接多个车载电气设备；单独接合：电气设备在金属部件（如主体或框架）上有单独的接合点。

2）按电气设备类型分类。

书山有路勤为径；学海无涯苦作舟
汽车线束设计的流程与原则
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。

下面就谈谈线束的一般设计流程和设计原则。

整车电路设计
1
电源分配设计
汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否
和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。

整车电气系统基本上由3个部分组成：
蓄电池直接供电系统（一般称常电或30电）。

这部分的电源所接负载一
般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。

如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。

点火开关控制的供电系统（一般称为IG档、15电或ON档电）。

这部分
电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。

如：仪表电源、制动灯电源、安全气囊电源等。

专注下一代成长，为了孩子。

汽车线束加工工艺流程一、概述汽车线束是指将各种电气线缆、连接器和终端头等组合在一起，形成一个整体的电气系统，用于传输电力和信号的装置。

汽车线束加工是指对这些线束进行加工和组装的过程，以确保其质量和可靠性。

二、工艺流程1. 线束设计在进行线束加工之前，首先需要进行线束的设计。

设计师根据汽车的电气系统需求、线束的安装位置和空间限制等因素，制定出合适的线束设计方案。

2. 材料准备线束加工所需的主要材料包括电线、连接器、终端头等。

这些材料需要提前准备好，确保其质量和数量满足生产需求。

3. 线束切割根据线束设计的要求，将所需长度的电线进行切割。

切割时需注意保持电线的完整性和准确度，以确保后续的加工和连接工作顺利进行。

4. 线束剥皮将线束两端的绝缘层进行剥离，露出一定长度的导体。

剥皮时需注意避免对导体造成损伤，以确保线束的电气连接质量。

5. 终端头安装根据线束设计的要求，将终端头连接到电线的末端。

终端头的安装需要严格按照规范进行，确保其与导体的良好接触，避免接触不良或松脱等问题。

6. 线束编织对线束进行编织处理，以提高线束的机械强度和耐磨性。

编织可以采用不同的材料和方式，如尼龙编织套管、聚酯编织带等，以满足不同的需求。

7. 线束绑扎使用绑扎带或绝缘胶带等材料将线束进行固定和绑扎，确保线束的整体结构牢固可靠。

绑扎时需注意避免过紧或过松，以免影响线束的使用寿命和安全性。

8. 线束测试对已加工完成的线束进行测试，以确保其电气连接的可靠性和性能符合要求。

测试项目包括导通测试、绝缘测试、电阻测试等，测试结果需记录并进行核对。

9. 线束包装将已通过测试的线束进行包装和标识，以便于运输和安装使用。

包装时需注意保护线束免受外界环境的影响，避免损坏或污染。

10. 品质检验对加工完成的线束进行品质检验，确保其符合相关的标准和要求。

检验项目包括外观检查、尺寸检测、连接可靠性检测等，确保线束的质量和可靠性。

11. 出厂入库通过品质检验合格的线束将出厂，并进行入库管理。

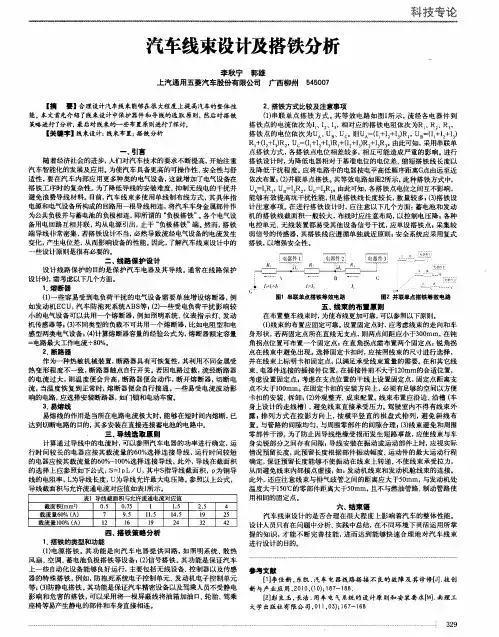

整车线束设计及搭铁策略分析整车线束设计及搭铁策略分析整车线束是连接汽车各个部件的一个系统，它由多个不同的电线和传感器组成。

在设计整车线束时，需要考虑到安全、可靠性、适应性以及成本等因素。

并且，在搭铁时，需要考虑干扰和信号完整性等问题。

因此，整车线束设计及搭铁策略分析至关重要。

1.整车线束设计在整车线束设计过程中，需要考虑到以下几个因素：1.1 安全因素车内线束在长时间的振动和驾驶过程中，需要保证安全性。

因此，在设计车内线束时，需要通过合适的绑扎、固定线束，并使用能够承受压力和拉力的材料，以防止线束松动和脱落。

1.2 可靠性车内线束需要满足高可靠性的需求，以保证其长时间的稳定工作。

对于某些必须且高可靠性要求的线束，可以采用多重备份电路设计，以最小化线束断电带来的影响。

1.3 适应性当整车进行运输时，车内线束会遭受不同的振动和冲击，同时还要满足各个车型的不同需求。

因此，在设计车内线束时，需要考虑到适应性，并尽可能多考虑不同的车型需求。

1.4 成本在设计整车线束时，要尽量考虑到成本。

这将影响线束的数量、使用的材料、线束长度以及线束复杂度等因素。

同时，不能因为追求成本而影响线束的品质、功能和安全性。

2.搭铁策略分析搭铁是整车线束设计的一个重要环节，它涉及到线路干扰和信号完整性等问题。

以下是一些搭铁策略的分析。

2.1 片上搭铁片上搭铁是一种可靠的搭铁方式，它可以缓解模块之间的共模干扰效应。

在片上搭铁过程中，需要考虑到线路跨板连接的保持地平面，并在板的不同位置设置高频滤波器，以保持干扰电动势到最低。

2.2 屏蔽搭铁屏蔽搭铁可以有效减少线路之间的信号干扰。

在进行屏蔽搭铁时，需要使用屏蔽电缆，并将电缆两端连接到地段和地线总线上，以确保信号接口能够正确地传输。

2.3 跨模块搭铁跨模块搭铁是将不同模块之间的电力与地面互连，以约束信号回流路径。

在设计跨模块搭铁时，需要一个较短的线圈，以充分利用自感。

同时，在设计线圈时，要考虑到阻抗匹配的问题，以最小化信号衰减。

浅谈整车线束搭铁设计发布时间：2021-07-07T02:14:56.655Z 来源：《中国科技人才》2021年第11期作者：范道祥1 黄锐 2 [导读] 在汽车上采用将蓄电池负极与车身金属体相连接，形成车载电器的导通回路，因此汽车上的负极点通常称为搭铁。

奇瑞新能源汽车技术有限公司安徽芜湖 241000摘要：本论文根据整车线束系统的开发设计，介绍整车线束搭铁的设计原则。

关键词：搭铁；线束；负载前言随着汽车上的用电器越来越多，给整车电源系统带来的压力越来越大，为了保证车辆运行的安全可靠，整车线束必须进行合理设计，保证整车用电器可靠工作，如果设计不当直接影响整车用电器的正常工作。

1搭铁定义在汽车上采用将蓄电池负极与车身金属体相连接，形成车载电器的导通回路，因此汽车上的负极点通常称为搭铁。

2整车线束搭铁设计原则线束搭铁设计主要原则是在保证用电器可靠工作下，成本最优。

2.1 搭铁回路分类2.1.1 搭铁回路直接连回蓄电池负极（双线制）优点：搭铁回路路径中节点少风险点少；缺点：导致整车线束重量及成本增加很多，较少使用，本论文不再具体分析。

2.2.2 搭铁回路通过车身回到蓄电池负极（单线制，国内外普遍采用的搭铁方式）优点：综合电气性能要求及成本布置需要；缺点：对车身搭铁点要求较高，存在使用风险。

2.2 搭铁回路的分配设计如下图所示，依次将搭铁回路分为：负载单独搭铁、不同负载搭铁回路打卡后搭铁、不同负载搭铁回路不打卡但共用搭铁点、综合搭铁方案。

其中综合搭铁方案使用最为广泛。

在整车电路设计的过程中具体选用哪种方案进行搭铁回路的分配设计需要根据如下要求：（1）负载的电气特性：负载波形稳定的或不稳定的，大电流或者是小电流；（2）负载特性在电气特性上的可兼容行；2.3 搭铁位置要求搭铁位置的选取，遵守就近原则，优先选择在各主要的梁上；一般情况下不允许使用支架搭铁方式；搭铁点应便于安装、检测和维修，同时远离油箱以及燃油管路；搭铁点不能选在高湿区，当位于室内时，必须将其放在干燥区域；搭铁点不能布置在移动的物体上（如门、顶棚、后挡板等），因其铰链方式的返回路径是不可靠的（绝缘套管破坏搭铁路径）。
