汽车电线束设计基础

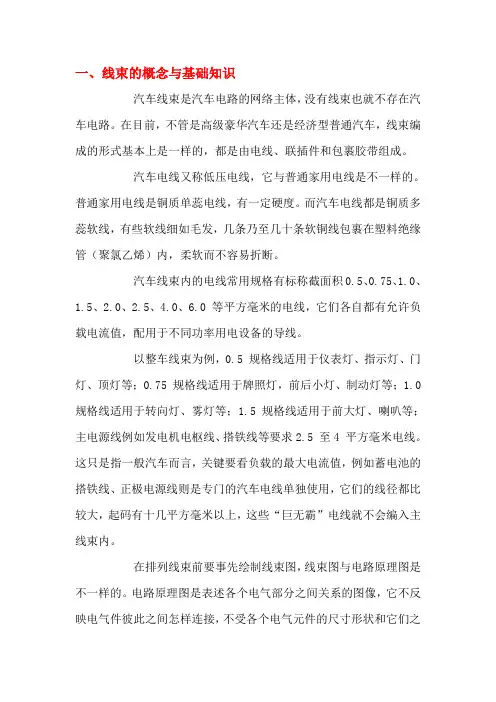

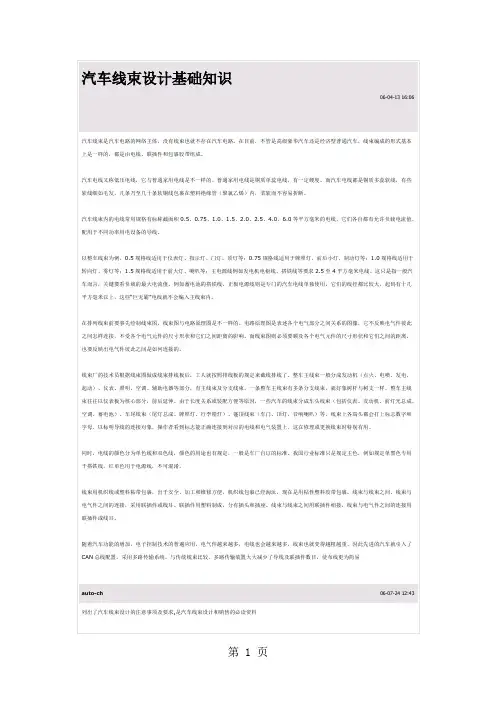

一、线束的概念与基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

汽车电线又称低压电线，它与普通家用电线是不一样的。

普通家用电线是铜质单蕊电线，有一定硬度。

而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。

汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

以整车线束为例，0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯，前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5 至4 平方毫米电线。

这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。

在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。

电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。

而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。

线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。

整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。

一条整车主线束有多条分支线束，就好象树杆与树支一样。

整车主线束往往以仪表板为核心部分，前后延伸。

由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。

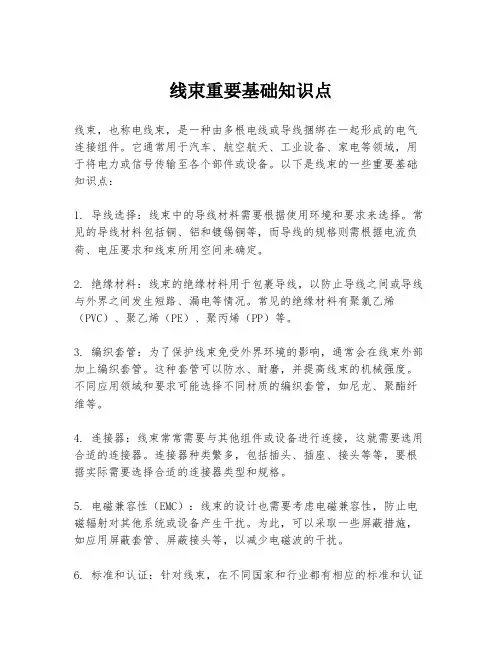

线束重要基础知识点线束，也称电线束，是一种由多根电线或导线捆绑在一起形成的电气连接组件。

它通常用于汽车、航空航天、工业设备、家电等领域，用于将电力或信号传输至各个部件或设备。

以下是线束的一些重要基础知识点：1. 导线选择：线束中的导线材料需要根据使用环境和要求来选择。

常见的导线材料包括铜、铝和镀锡铜等，而导线的规格则需根据电流负荷、电压要求和线束所用空间来确定。

2. 绝缘材料：线束的绝缘材料用于包裹导线，以防止导线之间或导线与外界之间发生短路、漏电等情况。

常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。

3. 编织套管：为了保护线束免受外界环境的影响，通常会在线束外部加上编织套管。

这种套管可以防水、耐磨，并提高线束的机械强度。

不同应用领域和要求可能选择不同材质的编织套管，如尼龙、聚酯纤维等。

4. 连接器：线束常常需要与其他组件或设备进行连接，这就需要选用合适的连接器。

连接器种类繁多，包括插头、插座、接头等等，要根据实际需要选择合适的连接器类型和规格。

5. 电磁兼容性（EMC）：线束的设计也需要考虑电磁兼容性，防止电磁辐射对其他系统或设备产生干扰。

为此，可以采取一些屏蔽措施，如应用屏蔽套管、屏蔽接头等，以减少电磁波的干扰。

6. 标准和认证：针对线束，在不同国家和行业都有相应的标准和认证要求。

例如，汽车行业的线束需要符合汽车制造商的要求，经过相关认证。

而对于航空航天领域的线束，更需要满足更高的安全性和可靠性标准。

以上是线束的一些重要基础知识点，深入了解并应用这些知识可以帮助我们设计和制造高质量、可靠性高的线束，满足不同领域的需求。

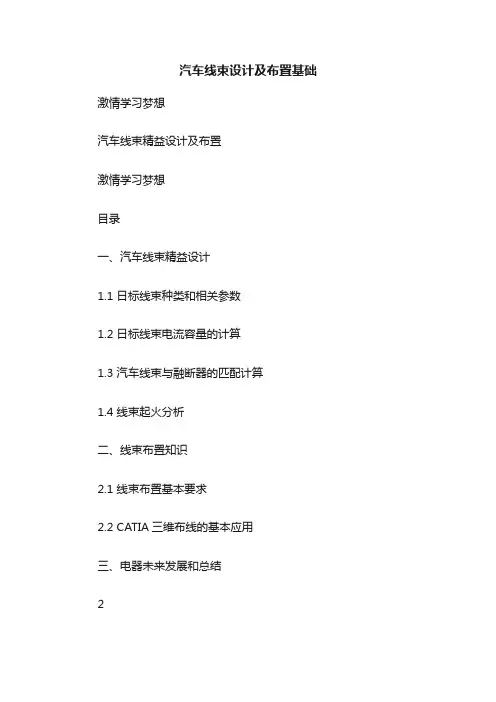

汽车线束设计及布置基础激情学习梦想汽车线束精益设计及布置激情学习梦想目录一、汽车线束精益设计1.1 日标线束种类和相关参数1.2 日标线束电流容量的计算1.3 汽车线束与融断器的匹配计算1.4 线束起火分析二、线束布置知识2.1 线束布置基本要求2.2 CATIA三维布线的基本应用三、电器未来发展和总结2激情学习梦想一、汽车线束精益设计汽车线束设计目前的现状：目前汽车产业发展越来越庞大，每年都有新品牌加入，从而使竞争越来越激烈，每个汽车厂都在极力降低自己的生产成本，以保持自己的竞争优势和市场份额。

目前线束设计的误区：有些线束工程师误认为线束的保险系数越高越好，而造成产品质量过剩。

部分设计公司为了减少设计时间，降低设计风险，在设计时采用随意加大线径的做法。

未来线束设计工作的重点：掌握详细的线束参数，使线束设计系统化，标准化，减少设计的随意性，争取使线束的寿命与整车一致，减少质量过剩，从而降低整车成本，实现精益设计。

3激情学习梦想一、日标线束种类和相关参数序号电线符号名称工作温度1 AV 车用低压电线80℃2 AVS 车用薄皮低压电线80℃3 AVSS 车用极薄皮低压电线80℃4 HDAV 车用厚皮低压电线80℃5 CAV 车用压缩导体低压电线80℃6 CAVUS 车用压缩导体极薄低压电线80℃7 AVX 车用耐热低压电线100℃8 AEX 车用超耐热低压电线120℃9 AVFF 车用耐弯曲低压电线80℃10 EB 电瓶专用线80℃11 HDEB 电瓶厚皮专用线80℃12 SHIELD 屏蔽线80℃13 TWISTCABLE 双绞线80℃ 4激情学习梦想1.1 日标线束种类和相关参数序号电线符号绝缘材料适应温度1 AV／AVS/AVSS 车用聚氯乙烯80℃2 AVX 车用辐照交联PVC混合物100℃3 AEX 车用辐照交联聚乙烯混合物120℃PVC:1、PVC其实是一种乙烯基的聚合物质，其材料是一种非结晶性材料。

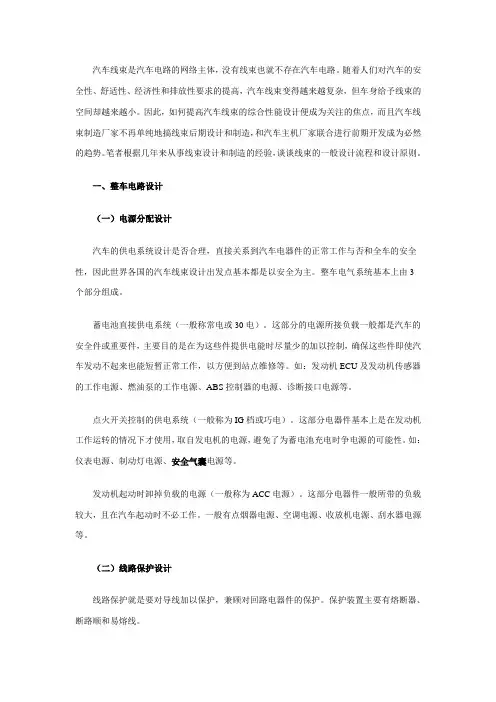

汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。

笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。

一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。

整车电气系统基本上由3个部分组成。

蓄电池直接供电系统（一般称常电或30电）。

这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。

如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。

点火开关控制的供电系统（一般称为IG档或巧电）。

这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。

如：仪表电源、制动灯电源、安全气囊电源等。

发动机起动时卸掉负载的电源（一般称为ACC电源）。

这部分电器件一般所带的负载较大，且在汽车起动时不必工作。

一般有点烟器电源、空调电源、收放机电源、刮水器电源等。

（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。

保护装置主要有熔断器、断路顺和易熔线。

1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。

发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。

因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。
