汽车线束系统如何设计_汽车线束系统的设计方法
线束系统作为汽车神经，充当着联系中央控制部件和汽车各用电器的重任，线束系统的设计质量直接关系到车辆的安全性。
随着汽车市场的日益火爆，电子电气行业的快速发展，汽车电子电器的迅猛增加，加上人们对汽车安全性、舒适性、经济性和排放要求的提高，线束在汽车上的应用越来越广泛，汽车线束系统的设计变得更为重要和严格。
一、设计流程
线束系统的设计是一项严谨工程，讲究循序渐进，图1是汽车线束系统的设计流程。
二、布置原则
2.1 前期规划
在整车概念设计和结构设计阶段，就要融入线束的整体布置意识，做好前期策划。
蓄电池、保险盒、中央控制部件最好能集中布置，不仅可以节约主干线束成本，减少整车整体质量，提高线束布置美感，还能大大降低火烧车风险率。
2.2 模块化
应根据整机功能与特点做到线束系统的模块化，方便拆装，便于维修，节省车辆保养与维修时间。
图2是一款乘用车的线束系统的三维布线图，共分为发动机线束、起动电缆线束、前部线束、仪表线束、顶灯线束、左前门线束、左中门线束、右前门线束、右中门线束、尾门线束、底盘线束11个模块。
2.3 布置环境
线束布置时应尽量避开锐边、高温、油路、水管、运动部件区域，保证布置可靠性。
若不能避开，则需采取相应的保护措施。
如发动机舱内，发动机线束应充分考虑发动机震动、排气歧管周围的热辐射问题，每200mm必须设定一固定点，距离热源应不小于100mm，线束与热源之前附加隔热罩，导线束外用耐高温波纹管包扎。
而车门线束应着重考虑过孔、密封、装配因素等,过孔时采用塑胶保护套，防止线束因磨损造成的功能失效；尽量布置在。
以下是一些基本的整车线束布置方法：
1. 前期策划：在设计初期，需要对整车的电子元件、电源、控制单元等进行详细的规划，确定线束的走向、类型和数量。
2. 原理设计：根据电气原理图，设计线束的原理布局，包括各电子元件之间的连接关系和信号流向。
3. 三维模型布局：利用计算机辅助设计（CAD）软件，如CATIA、AutoCAD等，进行线束的三维布置。
这有助于直观地展示线束在整车中的走向，并检查与车体结构的干涉情况。
4. 考虑边界条件：在布置线束时，要考虑车辆的动态特性（如振动、冲击）、温度变化、电磁干扰等因素，确保线束在各种工况下的可靠性。
5. 固定与保护：合理选择线束的固定方式，如线夹固定、卡扣固定等，以防止线束在车辆运行过程中移位或受到损伤。
同时，要为线束提供足够的保护，如穿管保护、屏蔽保护等。
6. 线束的分类与标识：根据不同的功能和区域，将线束分类并做好标识，以便于安装和维护。
7. 模拟与测试：通过计算机模拟和实际测试，验证线束的布置是否合理，确保电气连接的可靠性和线束的完整性。
8. 优化与调整：根据模拟和测试的结果，对线束的布置进行优化和调整，以满足功能和性能的要求。
9. 试制与验证：在样车试制过程中，对线束的布置进行验证，确保实际效果与设计相符，发现问题及时调整。
10. 批量生产：在验证合格后，进行线束的批量生产，保证线束的质量和可靠性。
1 、三维布线设计的基本要求⏹（1）、三维线束中每一块线束的分块要合理，走线合理。
三维布线应满足“三维布线执行标准”中的相关要求。
⏹（2）、线束过孔时要加护套保护。
线束如跨越较长距离，要在线束每隔一段距离加上一个卡子固定，避免线束下垂。
要避免锐角过线，免得电线折断。
⏹（3）、三维布线要与整车电气设计方案和整车电气原理图相吻合。
⏹（4）、三维布线的分块和走向分支要合理，要符合整车线束流水线装配的工艺要求。
⏹（5）、线束在钣金过孔处需设计胶套保护，并保证该处的密封良好。
⏹（6）、在布线位置处若钣金有尖锐棱角，需钣金作翻边处理，避免钣金切割线束。
⏹（7）、线束的固定方式要选用恰当，线束卡口或扎带之间的间距不大于300mm，在特殊环境、结构的地方，应考虑采用线束压板或线束护板进行固定和保护。
⏹（8）、三维布线时需要设定线束所处环境下的包扎方式，设定考虑温度、湿度、穿线空间、振动摩擦等环境因素。
2、三维线束设计要点⏹（1）、设计时要经常与车身、底盘、总布置等部门联系，随时掌握车身钣金、内饰等的修改状况，保持与车身的联系，减少改动量。
便于及时调整三维线束，保证三维线束数据与车身、底盘的各个总成数据一致。
⏹（2）、设计过程中，需要设定线束扎带、固定卡扣和线束固定压板的安装孔位形式，提交相关部门，要求作开孔等方面的结构设计；若卡扣或压板的开孔位置或开孔类型变动，应及时协调通知相关部门作相应的修改调整。
⏹（3）、线束在车上布置应以最小距离为原则，并且，不得在车身内外露。
⏹（4）、线束外径的模拟要以整车原理（导线外径、导线数量）、包扎方式为依据。
所有线束与钣金之间需要预留一定空隙，避免实际生产出的线束外径粗于模拟线束，出现无法穿线的现象。
⏹（5）、布置线束时，尽量按钣金件的形状去顺流走线。
在直径较粗处线束的模拟打弯半径要与线束实际装车时的半径基本保持一致，避免线束模拟长度过长或过短现象发生。
⏹（6）、布置线束时，线束要尽量被车身内饰件和附件遮掩，避免线束影响整车美观性、又利于保护线束。

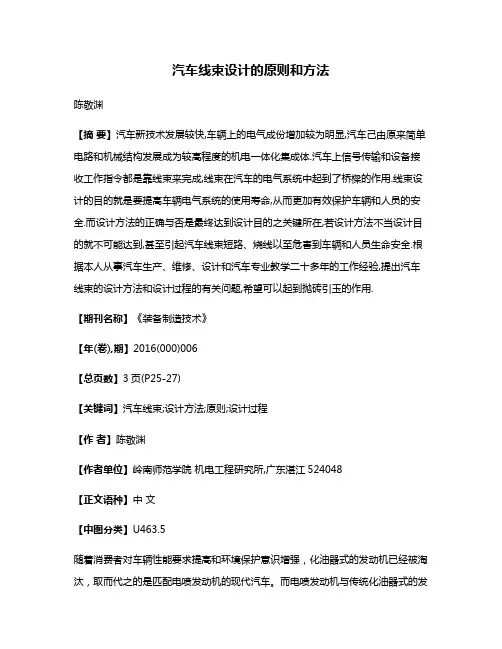

汽车线束设计的原则和方法陈敬渊【摘要】汽车新技术发展较快,车辆上的电气成份增加较为明显,汽车己由原来简单电路和机械结构发展成为较高程度的机电一体化集成体.汽车上信号传输和设备接收工作指令都是靠线束来完成,线束在汽车的电气系统中起到了桥樑的作用.线束设计的目的就是要提高车辆电气系统的使用寿命,从而更加有效保护车辆和人员的安全.而设计方法的正确与否是最终达到设计目的之关键所在,若设计方法不当设计目的就不可能达到,甚至引起汽车线束短路、烧线以至危害到车辆和人员生命安全.根据本人从事汽车生产、维修、设计和汽车专业教学二十多年的工作经验,提出汽车线束的设计方法和设计过程的有关问题,希望可以起到抛砖引玉的作用.【期刊名称】《装备制造技术》【年(卷),期】2016(000)006【总页数】3页(P25-27)【关键词】汽车线束;设计方法;原则;设计过程【作者】陈敬渊【作者单位】岭南师范学院机电工程研究所,广东湛江524048【正文语种】中文【中图分类】U463.5随着消费者对车辆性能要求提高和环境保护意识增强，化油器式的发动机已经被淘汰，取而代之的是匹配电喷发动机的现代汽车。
而电喷发动机与传统化油器式的发动机明显不同的地方就是电路，多了EUC、传感器和执行元件。
这些电路元件只有有效连接起来，才能发挥相互之间的作用，而把这些电路元件连接起来的桥梁就是线束，它用多根导线按电路原理图绑扎或粘合在一起而成。
在汽车电路系统中，线束的合理设计与否与汽车电气设备是否能正常工作起着决定性的作用。
据此，提出汽车线束的设计方法和设计过程的有关问题，希望能够提高车辆电气系统的使用寿命，从而更加有效保护车辆和人员的安全。
线束的作用是把整车的电路元件连接起来，并起到传输信号的作用。
若线束中的导线断路、短路，电路元件就无法正常工作或被烧坏。
信号就无法传递，造成车辆不能行使的现象，甚至使整车着火而造成财产的损失、人员的伤亡情况。
所以，要保持车辆的正常工作，线束起到很关键的作用。

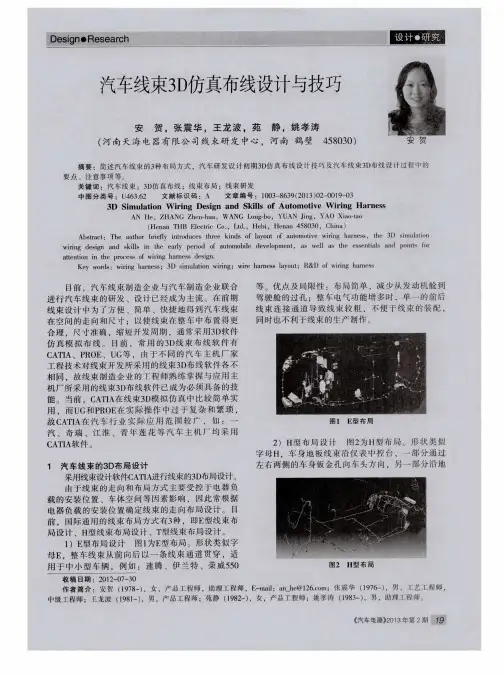

汽车线束3D仿真布线设计与技巧汽车线束3D仿真布线设计与技巧汽车线束3D仿真布线是现代汽车制造中非常重要的步骤之一。
线束是汽车电子系统的重要组成部分，通过线束将各种传感器、器件、电子设备等进行连接，实现数据传输、信号传递等功能。
因此，线束在汽车中的作用非常重要。
汽车线束3D仿真布线是汽车电子系统的重要环节，设计操作非常复杂。
下面将介绍汽车线束3D仿真布线的设计和技巧。
汽车线束3D仿真布线的步骤1.线束设计线束设计是汽车线束3D仿真布线最重要的部分。
设计人员需要根据汽车的结构和布局，绘制出整车结构模型。
然后，根据电气系统要求，将线路图和线束附件清单提供给设计软件，对线束进行设计。
2.创建线束通过数据插件创建线束，定义线束端点和连接器、排列方式等参数。
编辑线束材料、包覆方式等参数，为后续工作做好准备。
3.人工布线人工布线是仿真布线过程中的重要部分，也是最难的部分。
需要综合考虑线体的导向、空间位置、折弯的角度等各种因素。
在人工布线时，需要根据线束的长度工作站点、端点和附件的位置，进行逐步布线。
4.优化设计在布线完成后，需要进行优化设计。
优化可以通过修改线长、位置和折弯角度等尽量缩短线路和降低布线难度。
线束参数有多种，设计人员也应按照不同的汽车结构对合适参数进行选择和优化。
优化时，也需要对比多种方案，对不同的布线方案进行准确评估。
5.模拟仿真在完成布线设计后，需要进行模拟仿真测试。
模拟仿真可以通过计算机工具进行。
这将可以根据特定的材料、环境和运动等因素，对汽车线束进行全面的仿真检查。
在此之后，还需要进一步优化设计。
汽车线束3D仿真布线的技巧1.了解汽车结构在进行汽车线束3D仿真布线设计时，必须要了解汽车的结构和布局。
设计人员应该了解汽车的每个零件的形态，以及相对位置，以便更好地设计线束。
2.使用优秀的软件汽车线束3D仿真布线设计需要软件工具，因此，设计人员应该选择优秀的软件进行设计。
AutoCAD 、CATIA等都是非常优秀的设计软件，使用这些软件，可以更好地对汽车线束进行3D仿真布线。
汽车线束布置设计指南概述本设计指南对新车型线束的布置起指导作用，它概括ZGGC开发车型的线束的固定，走向，分布及其相关附件的选用；同时，该指南也对相关的车型的线束进行了总结。
可以用作后续开发车型的参考。
本设计指南包括以下几个部分：一、线束的总体布置；二、前舱线束的布置；三、动力总成线束的布置；四、仪表线束的布置；五、室内线束布置；六，四门线束布置；七、其他线束布置；八、线束固定方式的选择；九、线束布置问题及其解决；十、其他。
本设计指南需要不断的补充和完善，所涉及的线束布置方法需要不断更新和丰富。
以满足不同车型的开发要求。
第一章线束布置的总体设计一、概述线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。
在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。
同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。
二、整车电器件的布置分布在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、蓄电池、冷却风扇、发电机、灯具、压缩机、启动机、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。
同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。
在仪表台的部位通常有：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。

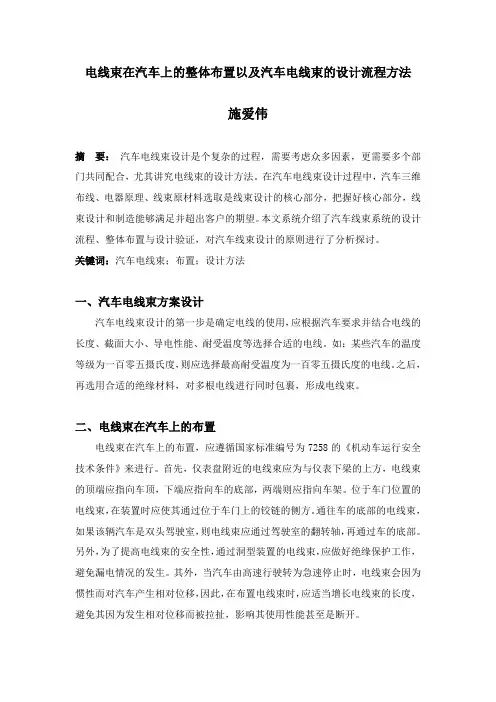

电线束在汽车上的整体布置以及汽车电线束的设计流程方法施爱伟摘要：汽车电线束设计是个复杂的过程，需要考虑众多因素，更需要多个部门共同配合，尤其讲究电线束的设计方法。
在汽车电线束设计过程中，汽车三维布线、电器原理、线束原材料选取是线束设计的核心部分，把握好核心部分，线束设计和制造能够满足并超出客户的期望。
本文系统介绍了汽车线束系统的设计流程、整体布置与设计验证，对汽车线束设计的原则进行了分析探讨。
关键词：汽车电线束；布置；设计方法一、汽车电线束方案设计汽车电线束设计的第一步是确定电线的使用，应根据汽车要求并结合电线的长度、截面大小、导电性能、耐受温度等选择合适的电线。
如：某些汽车的温度等级为一百零五摄氏度，则应选择最高耐受温度为一百零五摄氏度的电线。
之后，再选用合适的绝缘材料，对多根电线进行同时包裹，形成电线束。
二、电线束在汽车上的布置电线束在汽车上的布置，应遵循国家标准编号为7258的《机动车运行安全技术条件》来进行。
首先，仪表盘附近的电线束应为与仪表下梁的上方，电线束的顶端应指向车顶，下端应指向车的底部，两端则应指向车架。
位于车门位置的电线束，在装置时应使其通过位于车门上的铰链的侧方。
通往车的底部的电线束，如果该辆汽车是双头驾驶室，则电线束应通过驾驶室的翻转轴，再通过车的底部。
另外，为了提高电线束的安全性，通过洞型装置的电线束，应做好绝缘保护工作，避免漏电情况的发生。
其外，当汽车由高速行驶转为急速停止时，电线束会因为惯性而对汽车产生相对位移，因此，在布置电线束时，应适当增长电线束的长度，避免其因为发生相对位移而被拉扯，影响其使用性能甚至是断开。
三、电线束在汽车上的固定对于位于汽车仪表盘附近的电线束，应每二十五厘米设置一个固定卡子用于电线束的固定。
对于位于汽车顶部及底部的电线束，由于其受到了顶板及底部的托举作用，因此，可不用对此处的电线束进行固定。
对于位于发动机位置附近的电线束，应在控制其活动范围的基础上对其进行固定保护。

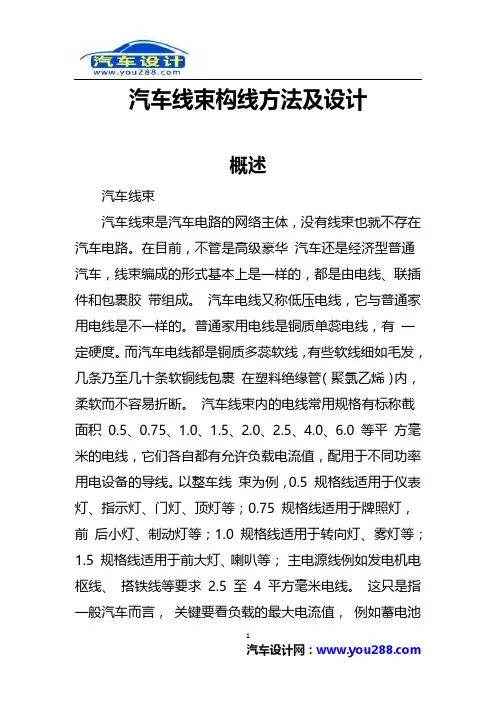

汽车线束构线方法及设计概述汽车线束汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯，前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5 至4 平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
线束上各端头都会打上标志数字和字母，以标明导线的连接对象，操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。
同时，电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。
我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。
线束用机织线或塑料粘带包裹，出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。
线束与线束之间、线束与电气件之间的连接，采用联插件或线耳。
联插件用塑料制成，分有插头和插座。
线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。
随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束也就变得越粗越重。
因此先进的汽车就引入了CAN 总线配置，采用多路传输系统。
与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易。
汽车线束研发中的线束图纸画法研究汽车线束研发中的线束图纸画法研究汽车线束图是汽车电线束设计的具体体现，无论对汽车生产厂家还是对汽车的使用维修单位，它都是一种实用性很强的技术资料。
下面，浩智电子线束部工程师就一同带大家学习一下汽车线束图纸的画法。
一辆汽车也许只有一张电路图，一张接线图，而线束图则可能有数张。
近几年来汽车新产品开发速度很快，尤其是客车，为了改变缺轻少重的状况，新型客车开发速度更快。
以常州客车厂为例，1988年以来，每年推出一个系列新型客车，因此，汽车电线束设计的工作量很大，线束图的绘制占了相当大的比例。
此外，为中小型汽车厂配套线柬的电线束专业生产厂家不断出现，这些厂家迫切要求规范化的线束图，以便于加工制造，对汽车使用、维修单位来说，规范化的线束图无疑也会为他们提供方便。
目前，许多汽车电气设计人员在绘制线束图时，采用“缆线法”，即按照电线束成型电缆的形状绘制的画法。
在这种画法中，电线束所采用的各种端子也按实体形状绘制。
采用“缆线法绘制的线束图，虽然具有直观，与汽车电线束的实际布线、接线形式相符等特点，但是绘制过程复杂，对汽车主线束图的绘制来说，难度大，耗时多；而且，这种线束图的图面往往纷乱繁杂，绘制时，各有各的画法，不易用国家制订的电气制图标准来统一。
浩智电子线束工程师在近年汽车电线束的设计实践中，应用、总结了。
“单线法”的线束图画法，不仅大大简化了汽车线束图的画法，也使其符合国家有关电气制图标准，便于线束图趋于规范化和统一。
线束图单线法画法的主要依据是GB4728—86电气图用图形符号》及GB6988--87 《电气制图》。
GB6988—87 中规定：当单根导线汇入用单线表示的一组连接线时，应采用图2 所示的方法表示。
这种方法通常需要在每根导线的末端注上标记符号，明显的除外。
汇接处要用斜线表示，其方向应使看图者易于识别连接线进入或离开汇总线的方向。
汽车电线束正是由多根导线组成的电缆，线束的分支也较多，单线法的画法可较好地解决这一问题。
在单线法线束图中，线束分段，导线端长等尺寸的标注，导线连接处的插头、插座等，也应采用国家有关制图标准规定的面法。
应当指出，完整的汽车线束图还应包括构成汽车电线束所有导线的截面积、颜色、加工尺寸等要素。
目前，其表达的方法也各不相同，浩智电子线束工程师主张在同一线束图上用列表方法表示，这是从线束转到每根导线的分解，历来为设计人员所重视。
汽车线束设计过程中所应考虑的原则由于汽车内部的电控单元越来越多，各个电控单元的数据传输量也呈倍数递增，这要求汽车线束具备更为优质的信息传递功能，随即，也导致了汽车线束的设计越来越复杂。
绘制整车电气原理图及线路图；根据电气原理圈对每个电气子系统及回路进行能源分配；确定线束的走线形式；绘制二维线束图和三维线束布置图；这些线束设计步骤都是必须认真考虑的。
此外，还有一些线束设计原则也应该得到重视，力求汽车线束设计全面细致，不出任何纰漏。
一，两个相对运动件之间的线束必须被固定在每个部件上，并且线束的连接长度应该是比这两个零件的最大更换距离大25mm 以上。
二，所有布置在运动件附近的线束，应该至少有50mm 间隙要求。
在线束最大的装配公差条件下，安装在传动系统上的线束与没有装在传动系统上的零件之间的间隙至少为19mm，在线束最大的装配公差条件下，在其它操作条件下，这个间隙是为了保证运动件/总成的运动的整个范围。
三，线束与线束不关联的相邻件之间的间隙最小为6mm，除非线束已经被固定在这个部件上，或者线束与附近的运动件之间已经有遮挡物。
四，需要手工装配，要压入座椅的线束固定件，以及那些有线夹插入的孔及槽，应该按照以下最大安装力来设计；对用手指压装的固定件，操作力为45N；对用手工压装的固定件，操作力为75N。
五，汽车线束分支必须有足够的松弛(在线束最小长度条件下大于25mm)，使他们不用给连接的传感器或者其它增加负载。
六，为了阻止接地片破坏主干上的任何线束，装车时线束主干上的接地片到线束主干的最小间隙应维持在25mm。
七，为了保证汽车线束上相关的橡胶堵塞功能正常，堵塞的安装孔必须满足相关要求。
八，橡胶堵塞应该设计成在小于100N 安装力情况下，就能完全装配到钣金孔内。
九，线束所产生的噪声到驾驶员座椅头枕处，不能大于50dB，频率50~15000Hz。
汽车线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。
如若汽车线束设计得不好，不能将各部分功能有机结合，则有可能使线束成为汽车故障的多发环节。
所以，线束设计师应该仔细地进行每一步汽车线束设计步骤，考虑诸多应重视的原则，保证汽车线束设计的合理以及可靠。
汽车电线束的设计流程和制造流程汽车电线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。
它是汽车电路的网络主体，没有线束也就不存在汽车电路。
汽车电线束的设计流程和制造流程较为复杂，要求线束工程师细心细致，不能有半点马虎。
如若线束设计得不好，不能将各部分功能有机结合，则有可能使线束成为汽车故障的多发环节。
下面，笔者简要谈下汽车线束设计与制造的具体流程。
一，首先由电气布置工程师提供整车电气系统的功能，电气负荷及相关的特殊要求。
电器件的状态、安装位置、线束与电器件对接的形式。
二，根据电气布置工程师提供的电气功能及要求，就可以绘制整车电气原理图及线路图。
三，根据电气原理圈对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。
四，根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向；确定线束的外保护形式及过孔的保护；根据电气负荷确定熔断器或断路器；再根据熔断器或断路器的量确定导线的线径；根据电器件的功能，依据相关标准确定导线的线色；根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。
五，绘制二维线束图和三维线束布置图。
六，根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后，可按照线束图试制、生产。
以上6 大流程叙述得过于笼统，汽车电线束设计的具体过程中，会遇到很多这样那样的问题，都需要线束设计师沉着静心的进行分析，保证线束设计的合理性与可靠性，确保整车电路设计的顺利进行。
客车线束的装配流程6 步骤（1）装车前，备齐该车的线束，各种灯具、仪表、电器、雨刮器、洗涤器等元器件及装配工具。
（2）放置整车线束。
线束沿车身底架布线时，底架上应每隔1m 焊接相应的固定脚、线束沿气管走向布线时，要用塑料扣带将线束扎紧，线束沿顶蓬横梁布线时，横梁上穿线孔应装有橡皮防护圈。
总之，线束装配过程中，不应有松垮、拖挂、悬吊等现象。
（3）车身灯具的安装。
注意灯具的搭铁可靠性和密封。
密封材料选用JGY 一1 密封胶或者502 粘接剂，涂胶部位是灯具橡皮四周边缘、车身接触处与螺孔处。
（4）装客车仪表、开关、电器元件。
应注意防止意外搭铁和接触不良等现象，且各电器元件无干涉现象。
（5）连接线束与灯具、仪表、开关等元器件，线束插接件牢固可靠、无漏插、错插等现象。
（6）检查客车电路，调整各种开关性能，检查装配正确后起动发动机，睑查发动机运转情况，观查水温、油压、气压、电流仪表指针情况，检测车内外各种灯具照明情况，检查合格填写完工交检单。
如何绘制汽车线束安装图（如何绘制汽车线束安装图（一）之线束的内容汽车线束对于汽车性能的重要性，相信从事汽车设计生产的人都应该知道。
汽车线束作为重要载体，车辆上的各项相关功能连接在了一起，素有汽车血管之誉。
汽车线束要布置到汽车当中去，就需要绘制汽车线束安装图，那么应该如何绘制呢？浩智电子作为线束行业的专家企业，有着从事线束设计与生产的丰富经验，在这篇文章，浅谈下汽车线束安装图的绘制原则。
