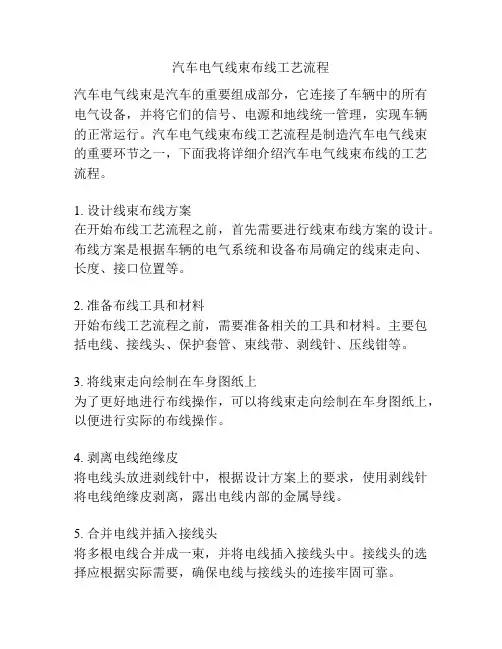

汽车电气线束布线工艺流程汽车电气线束是汽车的重要组成部分,它连接了车辆中的所有电气设备,并将它们的信号、电源和地线统一管理,实现车辆的正常运行。
汽车电气线束布线工艺流程是制造汽车电气线束的重要环节之一,下面我将详细介绍汽车电气线束布线的工艺流程。
1. 设计线束布线方案在开始布线工艺流程之前,首先需要进行线束布线方案的设计。
布线方案是根据车辆的电气系统和设备布局确定的线束走向、长度、接口位置等。
2. 准备布线工具和材料开始布线工艺流程之前,需要准备相关的工具和材料。
主要包括电线、接线头、保护套管、束线带、剥线针、压线钳等。
3. 将线束走向绘制在车身图纸上为了更好地进行布线操作,可以将线束走向绘制在车身图纸上,以便进行实际的布线操作。
4. 剥离电线绝缘皮将电线头放进剥线针中,根据设计方案上的要求,使用剥线针将电线绝缘皮剥离,露出电线内部的金属导线。
5. 合并电线并插入接线头将多根电线合并成一束,并将电线插入接线头中。
接线头的选择应根据实际需要,确保电线与接线头的连接牢固可靠。
6. 确定布线路径根据设计方案,确定线束的布线路径,并使用束线带将电线束固定在车身上。
7. 进行线束的绝缘处理为了保护线束不受到外界环境的影响,需要对线束进行绝缘处理。
可以使用保护套管对线束进行覆盖,有效地防止线束受潮、受磨损等。
8. 进行布线的标识为了便于后续的维护和排查故障,需要对布线进行标识。
可以使用彩色绝缘胶带进行标识,标明每根线的用途和连接位置。
9. 进行线束的测试和调试布线完成后,需要进行线束的测试和调试,以确保线束的质量和连接的可靠性。
可以使用万用表等测试工具对线束进行测量和检查,发现问题及时解决。
10. 进行线束的接入车辆系统线束测试通过后,可以将线束接入车辆的电气系统。
注意接线的正确性和牢固性,确保线束与车辆的其它部件的连接正常。
11. 进行线束的整理最后一步是对线束进行整理,将杂乱的电线束整齐地布放在车身上,避免电线间的相互干扰,并保持线束的清洁和整洁。

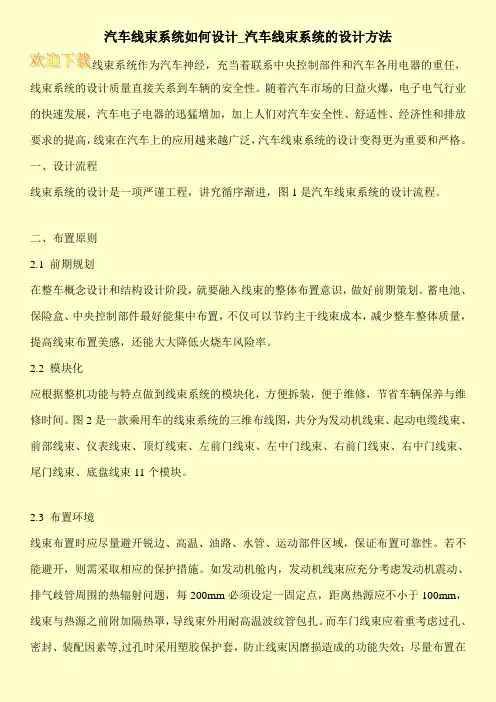

汽车线束系统如何设计_汽车线束系统的设计方法
线束系统作为汽车神经,充当着联系中央控制部件和汽车各用电器的重任,线束系统的设计质量直接关系到车辆的安全性。
随着汽车市场的日益火爆,电子电气行业的快速发展,汽车电子电器的迅猛增加,加上人们对汽车安全性、舒适性、经济性和排放要求的提高,线束在汽车上的应用越来越广泛,汽车线束系统的设计变得更为重要和严格。
一、设计流程
线束系统的设计是一项严谨工程,讲究循序渐进,图1是汽车线束系统的设计流程。
二、布置原则
2.1 前期规划
在整车概念设计和结构设计阶段,就要融入线束的整体布置意识,做好前期策划。
蓄电池、保险盒、中央控制部件最好能集中布置,不仅可以节约主干线束成本,减少整车整体质量,提高线束布置美感,还能大大降低火烧车风险率。
2.2 模块化
应根据整机功能与特点做到线束系统的模块化,方便拆装,便于维修,节省车辆保养与维修时间。
图2是一款乘用车的线束系统的三维布线图,共分为发动机线束、起动电缆线束、前部线束、仪表线束、顶灯线束、左前门线束、左中门线束、右前门线束、右中门线束、尾门线束、底盘线束11个模块。
2.3 布置环境
线束布置时应尽量避开锐边、高温、油路、水管、运动部件区域,保证布置可靠性。
若不能避开,则需采取相应的保护措施。
如发动机舱内,发动机线束应充分考虑发动机震动、排气歧管周围的热辐射问题,每200mm必须设定一固定点,距离热源应不小于100mm,线束与热源之前附加隔热罩,导线束外用耐高温波纹管包扎。
而车门线束应着重考虑过孔、密封、装配因素等,过孔时采用塑胶保护套,防止线束因磨损造成的功能失效;尽量布置在。

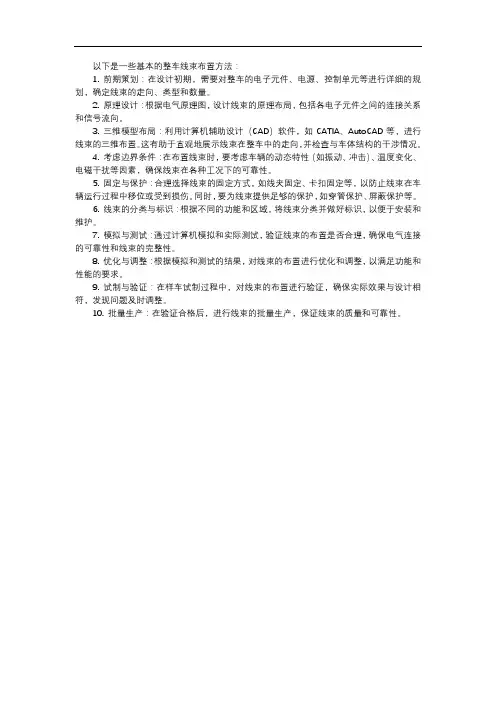

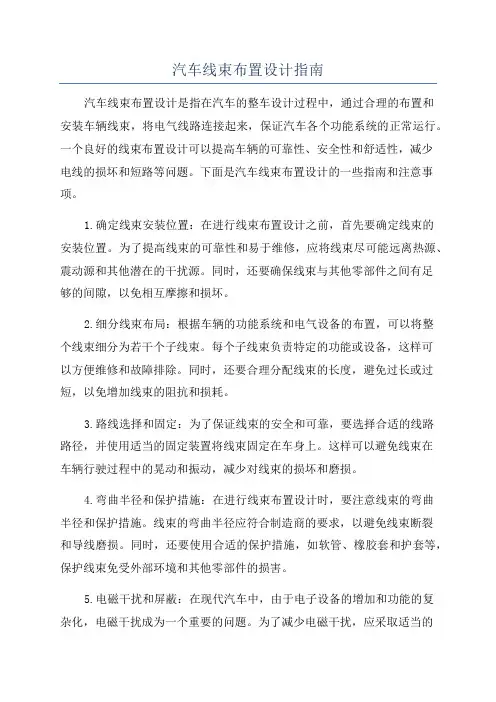

以下是一些基本的整车线束布置方法:
1. 前期策划:在设计初期,需要对整车的电子元件、电源、控制单元等进行详细的规划,确定线束的走向、类型和数量。
2. 原理设计:根据电气原理图,设计线束的原理布局,包括各电子元件之间的连接关系和信号流向。
3. 三维模型布局:利用计算机辅助设计(CAD)软件,如CATIA、AutoCAD等,进行线束的三维布置。
这有助于直观地展示线束在整车中的走向,并检查与车体结构的干涉情况。
4. 考虑边界条件:在布置线束时,要考虑车辆的动态特性(如振动、冲击)、温度变化、电磁干扰等因素,确保线束在各种工况下的可靠性。
5. 固定与保护:合理选择线束的固定方式,如线夹固定、卡扣固定等,以防止线束在车辆运行过程中移位或受到损伤。
同时,要为线束提供足够的保护,如穿管保护、屏蔽保护等。
6. 线束的分类与标识:根据不同的功能和区域,将线束分类并做好标识,以便于安装和维护。
7. 模拟与测试:通过计算机模拟和实际测试,验证线束的布置是否合理,确保电气连接的可靠性和线束的完整性。
8. 优化与调整:根据模拟和测试的结果,对线束的布置进行优化和调整,以满足功能和性能的要求。
9. 试制与验证:在样车试制过程中,对线束的布置进行验证,确保实际效果与设计相符,发现问题及时调整。
10. 批量生产:在验证合格后,进行线束的批量生产,保证线束的质量和可靠性。
汽车线束原理设计概述及解释说明引言1.1 概述汽车线束是现代车辆的重要组成部分,负责将各种电气设备、传感器和控制单元连接起来,实现车辆的正常运行。
汽车线束的设计直接关系到整个车辆系统的性能和稳定性。
本文旨在对汽车线束原理设计进行概述及解释说明,以帮助读者更好地理解和应用相关知识。
1.2 文章结构本文共分为五个主要部分。
除了本引言部分外,第二部分将介绍汽车线束原理设计的基本概念与原则,包括线束原理概述、线束设计要点以及考虑因素的解释。
第三部分将通过介绍常见汽车线束应用场景、特殊环境下的线束设计考虑因素以及线束故障排查与维修技巧分享来展示汽车线束在实际中的应用情况。
第四部分将涵盖有关汽车线束制造工艺与质量控制的内容,包括制造流程概述、制造过程中常见问题的分析与解决方法以及质量控制措施介绍与案例分析。
最后,在第五部分中,我们将对全文进行总结,并展望未来发展趋势并提供相关建议。
1.3 目的本文的目的是全面介绍汽车线束原理设计的相关知识,并探讨其在实际应用中的重要性和挑战。
通过深入分析线束设计的基本原理、实际应用场景以及制造工艺与质量控制,读者可以更好地理解和把握汽车线束的要点,同时也能够为未来的研究和发展提供一些值得参考的思路和建议。
希望本文能为读者提供有关汽车线束原理设计方面的全面指导,并促进该领域的进一步发展。
2. 汽车线束原理设计:2.1 线束原理概述汽车线束是由多个电气连接器、导线、终端等组成的电气传输系统,用于在汽车中传递电力和信号。
线束的设计需要考虑到信号传输的可靠性、功率分配的平衡性以及线束布局的合理性。
同时,不同类型的汽车线束具有不同的特点,在设计过程中需要了解各种线束材料和组织结构。
2.2 线束设计要点在汽车线束的设计中,需要考虑以下要点:a) 电气特性:包括导线材料的选择、截面积的确定以及电气参数(如电阻、阻抗等)的计算。
b) 功率分配:根据汽车各个部件对电力需求的不同,合理安排导线负载,并采取相应措施保证功率均衡分配。
整车线束设计流程1.线束需求定义阶段:在整车设计前期,通过与整车设计部门和电器设备制造商的沟通,了解整车的功能需求和电器设备的布置情况。
根据整车设计需求,确定线束的数量、型号、长度等要求。
2.线束布局设计阶段:根据汽车的整车结构和电器设备的布局,设计线束的布置方案。
考虑到线束的排布空间、线束的走向、线束的保护和固定等因素,制定线束布局图和线束路径图。
3.电器设备连接设计阶段:根据整车电器设备的功能需求,确定电器设备之间的连接方式和连接线束的数量。
考虑到电器设备之间的电气连接、信号传输和接地等因素,设计电器连接图和电器连接排布图。
4.线束电气设计阶段:根据整车电器系统的电气需求,确定线束的电气特性和电气布线。
考虑到线束的电压等级、电流容量、线束的功率损耗和电磁兼容等因素,进行线束电气计算和电气布线设计。
5.线束标准化设计阶段:根据整车制造厂商的标准和规范,设计线束的连接方式、线束颜色标识、线束标志和线束位号等要求。
制定线束标准化设计图和线束标准化设计说明书。
6.线束工艺设计阶段:根据线束的布局和连接要求,设计线束的制造工艺。
考虑到线束的接插件的选择、线束的加工方式和线束的固定方法等因素,制定线束工艺流程和线束工艺图。
7.线束装配设计阶段:根据整车制造工艺要求,设计线束的装配方案。
考虑到线束的安装位置、线束的装配顺序和线束的装配工具等因素,制定线束装配图和线束装配说明书。
8.线束试验验证阶段:在线束设计完成后,进行线束的试验验证。
包括线束的电气试验、机械试验和耐久性试验等。
鉴定线束的可靠性和性能是否符合要求。

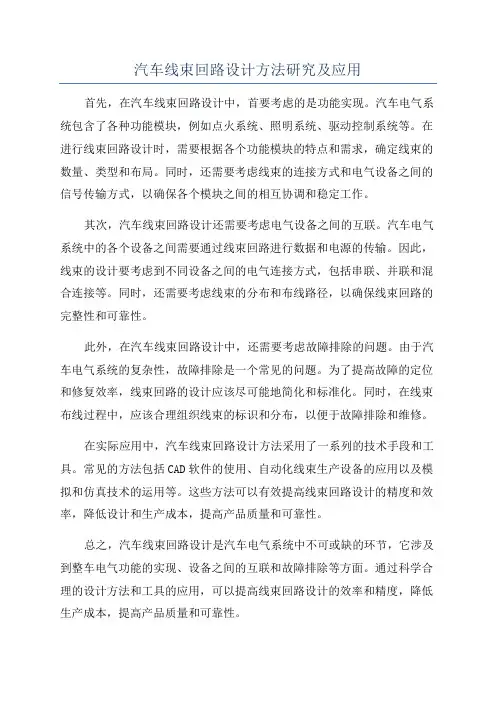

汽车线束回路设计方法研究及应用
首先,在汽车线束回路设计中,首要考虑的是功能实现。
汽车电气系统包含了各种功能模块,例如点火系统、照明系统、驱动控制系统等。
在进行线束回路设计时,需要根据各个功能模块的特点和需求,确定线束的数量、类型和布局。
同时,还需要考虑线束的连接方式和电气设备之间的信号传输方式,以确保各个模块之间的相互协调和稳定工作。
其次,汽车线束回路设计还需要考虑电气设备之间的互联。
汽车电气系统中的各个设备之间需要通过线束回路进行数据和电源的传输。
因此,线束的设计要考虑到不同设备之间的电气连接方式,包括串联、并联和混合连接等。
同时,还需要考虑线束的分布和布线路径,以确保线束回路的完整性和可靠性。
此外,在汽车线束回路设计中,还需要考虑故障排除的问题。
由于汽车电气系统的复杂性,故障排除是一个常见的问题。
为了提高故障的定位和修复效率,线束回路的设计应该尽可能地简化和标准化。
同时,在线束布线过程中,应该合理组织线束的标识和分布,以便于故障排除和维修。
在实际应用中,汽车线束回路设计方法采用了一系列的技术手段和工具。
常见的方法包括CAD软件的使用、自动化线束生产设备的应用以及模拟和仿真技术的运用等。
这些方法可以有效提高线束回路设计的精度和效率,降低设计和生产成本,提高产品质量和可靠性。
总之,汽车线束回路设计是汽车电气系统中不可或缺的环节,它涉及到整车电气功能的实现、设备之间的互联和故障排除等方面。
通过科学合理的设计方法和工具的应用,可以提高线束回路设计的效率和精度,降低生产成本,提高产品质量和可靠性。
整车线束设计开发流程整车线束设计开发是指在整车设计中,针对整车电气系统的需求,进行线束的设计和开发。
线束是各个电气设备之间传递信号和电能的通道,它的设计和开发对整车的性能和可靠性有着重要的影响。
下面将介绍整车线束设计开发的流程。
1.需求分析在整车线束设计开发的初期,需要对整车的电气系统进行需求分析。
通过与传感器、执行器和控制器等相关部门的沟通,了解整车电气系统的功能需求、信号传输要求和功率传输要求等。
还需要考虑整车的可维护性和可靠性等因素,为线束设计提供指导。
2.线束布置设计线束的布置设计是指将各个电气设备之间的线缆进行布置的过程。
首先需要确定线束的总体布局,确定线束走向、穿越路径和固定方式等。
然后根据线束的长度和电流负载等参数,选择线束的截面积和材料。
最后,进行线束的具体布置设计,确定线束的分支点和连接方式。
3.线束分配设计线束分配设计是指将整车电气系统中的信号和电能分配到各个线束上的过程。
需要根据各个电气设备之间的连接关系和信号传输要求,进行线束的分配。
同时,需要考虑线束的排布和连接的便捷性,以提高制造和维修的效率。
4.线束选型和采购线束选型和采购是指根据线束的设计要求,选择合适的线束品牌和型号,并进行采购。
在选型时,需要考虑线束的额定电流、电压和工作环境等要求,以确保线束的安全性和可靠性。
在采购时,需要与线束供应商进行沟通,了解线束的交货时间和质量保证等信息。
5.线束制造线束制造是指将线束设计方案制造成实际的线束产品的过程。
首先需要对线束进行裁剪,根据线束的长度和分支点的位置,将线束切割成合适的长度和形状。
然后需要进行线束的剥皮和绝缘处理,以确保线束的安全性和导电性。
最后,将线束上的连接器进行压接和固定,完成线束的制造。
6.线束安装和调试线束安装和调试是指将线束安装到整车上,并进行电气连接和功能测试的过程。
首先需要根据线束设计方案,将线束穿过整车的壳体,并进行固定。
然后进行线束的电气连接,将线束连接到相应的电气设备上。
汽车线束设计标准一、导线规格导线材料:汽车线束应采用耐高温、耐磨损、抗拉强度高的导线,如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。
导线截面积:根据负载电流、电压和敷设环境等因素,选择合适的导线截面积。
导线颜色:导线应采用规定的颜色编码,以便于识别和安装。
二、线路布局走线方式:汽车线束应采用合理的走线方式,如直线、曲线、交叉等,以确保线路顺畅、美观、安全。
固定位置:线路应固定在汽车结构上,以避免移动或震动对线路的影响。
线路距离:线路之间的距离应符合设计要求,以确保线路之间不会相互干扰。
三、端子规格端子材质:汽车线束应采用导电性能好、耐腐蚀的金属材料,如铜或铜合金。
端子形状:根据连接需求,选择合适的端子形状,如圆形、方形等。
端子标识:端子应采用规定的颜色编码或数字标识,以便于识别和连接。
四、连接器规格连接器类型:根据连接需求,选择合适的连接器类型,如插头、插座、端子排等。
连接器材质:连接器应采用耐高温、耐腐蚀的塑料材料,以确保连接器的机械强度和电气性能。
连接器标识:连接器应采用规定的颜色编码或图形标识,以便于识别和连接。
五、保护措施导线弯曲半径:导线弯曲时应保持一定的半径,以避免导线受损或电气性能下降。
固定保护:线路应固定在汽车结构上,以避免移动或震动对线路的影响。
同时,对于易受机械损伤的部位,应采取额外的保护措施。
防干扰保护:对于易受电磁干扰的线路,应采取屏蔽、滤波等防干扰保护措施。
六、颜色标识主色:汽车线束的主色应采用黑色,以区别于其他部件的颜色。
辅助色:为便于识别和安装,可采用其他辅助颜色编码标识线路或连接器。
辅助颜色编码应符合行业标准或企业规定。
图形标识:可在线束上印制图形标识,以便于快速识别线路的功能和用途。
图形标识应清晰明了,遵循统一的设计规范。
七、安装规范安装位置:汽车线束的安装位置应符合设计要求,确保线路安全、美观、耐用。
紧固方式:在线束连接处应采用合适的紧固方式,如螺栓连接、压接等,以确保线路的电气性能和机械强度。
线束系统作为汽车神经,充当着联系中央控制部件和汽车各用电器的重任,线束系统的设计质量直接关系到车辆的安全性。
随着汽车市场的日益火爆,电子电气行业的快速发展,汽车电子电器的迅猛增加,加上人们对汽车安全性、舒适性、经济性和排放要求的提高,线束在汽车上的应用越来越广泛,汽车线束系统的设计变得更为重要和严格。
一、设计流程
线束系统的设计是一项严谨工程,讲究循序渐进,图1是汽车线束系统的设计流程。
图1 汽车线束系统设计流程
二、布置原则
2.1 前期规划
在整车概念设计和结构设计阶段,就要融入线束的整体布置意识,做好前期策划。
蓄电池、保险盒、中央控制部件最好能集中布置,不仅可以节约主干线束成本,减少整车整体质量,提高线束布置美感,还能大大降低火烧车风险率。
2.2 模块化
应根据整机功能与特点做到线束系统的模块化,方便拆装,便于维修,节省车辆保养与维修时间。
图2是一款乘用车的线束系统的三维布线图,共分为发动机线束、起动电缆线束、前部线束、仪表线束、顶灯线束、左前门线束、左中门线束、右前门线束、右中门线束、尾门线束、底盘线束11个模块。
图2 一款乘用车线束系统三维布线图
2.3 布置环境
线束布置时应尽量避开锐边、高温、油路、水管、运动部件区域,保证布置可靠性。
若不能避开,则需采取相应的保护措施。
如发动机舱内,发动机线束应充分考虑发动机震动、排气歧管周围的热辐射问题,每200mm必须设定一固定点,距离热源应不小于100mm,线束与热源之前附加隔热罩,导线束外用耐高温波纹管包扎。
而车门线束应着重考虑过孔、密封、装配因素等,过孔时采用塑胶保护套,防止线束因磨损造成的功能失效;尽量布置在车门干侧,防止漏水对线束产生的影响;用尽量少得卡扣来固定尽量多的线束,减少在车身上的开孔和装配复杂性。
2.4 防电磁干扰
在电磁干扰强烈或者信号敏区域,要注意对线束增加防磁保护,设置导线为双绞线或屏蔽线,如CAN总线。
由于汽车内部电控部件对CAN总线产生干扰,使其处于从低频到
高频变化的外部电磁环境中,因此对CAN总线的抗干扰能力提出了更高的要求。
作为数据可靠传输的CAN总线,保证其良好的抗电磁干扰特性尤其重要。
2.5 搭铁设计原则
汽车电器故障大多是因为搭铁失效引起的,通常是搭铁接触不良或搭铁线断路。
因此,汽车电路中各电器设备搭铁点的设计,要根据用电设备的性质、功能进行合理的布置,以保证汽车上各电器设备的良好工作状态。
(1)对整车性能及安全影响大并且易受其他用电器干扰的用电器的搭铁点一定要单独设立,如发动机、ECU、ABS等;弱信号传感器或易受干扰的用电器要单独设立搭铁点,尽量使其电气回路最短,确保信号的真实传递,如音响等无线电系统;大电流用电器搭铁点也要单独设立,保证回路就近搭铁,缩短回路长度,减小电压降、电磁干扰,即安全又经济。
(2)为了提高汽车上关键、影响人身安全的用电设备可靠性,采用复式搭铁,如安全气囊系统,确保其准确及时工作。
(3)一般用电器可根据其三维布置位置、环境,选择性的共用搭铁,减小装配复杂性和材料成本。
三、二维线束图设计
3.1 二维图设计概述
由汽车传感器、执行器、中央控制部件等界面控制文件的数据参数及汽车电路原理图进行线束部件的选择,再结合三维布线图完成二维线束图。
二维线束图主要面向调试和维修,要详细包含:线束的固定方式、固定位置,包扎方式;局部特殊保护措施;插接器型号及厂家;线束零件号,线束版本;每个回路导线的种类、线径、颜色、回路起始与终止端位置;线束技术要求等。
应保证线束有足够的裕量,避免让线束承受拉力或张力。
鉴于线束是汽车部件中的变形件,其实际长度及分支位置还要经过实车实配测量验证。
3.2 线路颜色和线路标注
随着汽车电器增多,导线数量不断增加,为便于维修,低压导线常以不同颜色来区分。
电线颜色有单色和双色两种,单色最优,双色次之,电线颜色的标注采用颜色代号表示,双色标注中第一位为主色,第二位为辅助色。
各种汽车电器的搭铁线应用黑色电线,黑色电线除作搭铁线外,不作其它用途。
因各个用电器的电源线总量较多,一般选用红色为主色的双色线。
具体参考表1
和表2。
在实际制作图纸时,考虑到线束数量和制作准确性,可以直接使用Excel和Solid Edge 生成电气回路表。
3.3 导线截面积选择
一般12V电源线路的允许电压降不大于1V,导线截面积的计算可按如下公式:
S= IρL/U
式中:S—导线截面积,mm2;I—流过导线的电流,A;ρ—导线电阻率,一般取值0.0185Ω·mm2/m;L—导线长度,m;U—导线允许的电压降。
应当指出,导线线径越大,能通过的电流越大,导线束越不易烧坏,线束的安全系数越高,但是线径越大,线束的成本就越高,且不利于汽车的轻量化。
圆整后的导线截面积大小还应该考虑电压降、导线扎束后发热和机械强度、成本等因素,一般导线面积不应小于0.5mm2。
不同的导线种类其相关标准和经验值也有所差别,具体参照表3。
3.4 插接器的选择
(1)车辆线束系统要尽量使用最少量的插接器以提高可靠性。
插接器之间会因震动、摩擦、镀层氧化、进水等因素出现接触不良,也存在因人为原因导致的电气功能阻断。
(2)插接器的好坏直接影响线束的整体性能。
对于插接器的选取首先要保证其接触良好,可靠性好,在选择时还应根据导线数量、线路电流大小、布置空间等限制条件选用合适的插接器。
插接器端子材质一般选用黄铜,镀层则根据具体的对接端用电设备端子镀层来选择,无特殊要求,一般选用镀锡。
随着汽车的智能化,插接器数量、种类也日趋上升,给维修和装配造成了很多不便,插接器的统一化将成为今后发展趋势。
四、设计验证
线束插接器按其机械性能、电气性能、环境性能需要做终端接合力、终端拔出力、振荡电流、绝缘强度、抗热老化、耐高温、耐盐雾、温度/湿度循环等相关试验,导线需要做绝缘剥离性能、绝缘耐磨强度、热压相关检查和试验。
批量生产前线束总成也要完成相关试验,包括耐振动性能、耐盐雾、电压降、耐工业溶剂、耐温度和湿度循环变化性能、电性能测试试验,因客户需求、各个国家地区相关试验项目和遵循标准不同,实验要求也会有所不同。
结束语
汽车发展的智能化、轻量化给汽车线束带来了前所未有的挑战,从电气原理图到二维线束图,从设计理念到线束设计完成,都要有理有据,线束相关部件的选择和匹配都要严格计算和校核,做好线束系统的设计,让线束失效不再成为汽车故障的罪魁祸首。
