汽车线束原理设计概述及解释说明引言1.1 概述汽车线束是现代车辆的重要组成部分，负责将各种电气设备、传感器和控制单元连接起来，实现车辆的正常运行。

汽车线束的设计直接关系到整个车辆系统的性能和稳定性。

本文旨在对汽车线束原理设计进行概述及解释说明，以帮助读者更好地理解和应用相关知识。

1.2 文章结构本文共分为五个主要部分。

除了本引言部分外，第二部分将介绍汽车线束原理设计的基本概念与原则，包括线束原理概述、线束设计要点以及考虑因素的解释。

第三部分将通过介绍常见汽车线束应用场景、特殊环境下的线束设计考虑因素以及线束故障排查与维修技巧分享来展示汽车线束在实际中的应用情况。

第四部分将涵盖有关汽车线束制造工艺与质量控制的内容，包括制造流程概述、制造过程中常见问题的分析与解决方法以及质量控制措施介绍与案例分析。

最后，在第五部分中，我们将对全文进行总结，并展望未来发展趋势并提供相关建议。

1.3 目的本文的目的是全面介绍汽车线束原理设计的相关知识，并探讨其在实际应用中的重要性和挑战。

通过深入分析线束设计的基本原理、实际应用场景以及制造工艺与质量控制，读者可以更好地理解和把握汽车线束的要点，同时也能够为未来的研究和发展提供一些值得参考的思路和建议。

希望本文能为读者提供有关汽车线束原理设计方面的全面指导，并促进该领域的进一步发展。

2. 汽车线束原理设计：2.1 线束原理概述汽车线束是由多个电气连接器、导线、终端等组成的电气传输系统，用于在汽车中传递电力和信号。

线束的设计需要考虑到信号传输的可靠性、功率分配的平衡性以及线束布局的合理性。

同时，不同类型的汽车线束具有不同的特点，在设计过程中需要了解各种线束材料和组织结构。

2.2 线束设计要点在汽车线束的设计中，需要考虑以下要点：a) 电气特性：包括导线材料的选择、截面积的确定以及电气参数（如电阻、阻抗等）的计算。

b) 功率分配：根据汽车各个部件对电力需求的不同，合理安排导线负载，并采取相应措施保证功率均衡分配。

整车线束设计流程1.线束需求定义阶段：在整车设计前期，通过与整车设计部门和电器设备制造商的沟通，了解整车的功能需求和电器设备的布置情况。

根据整车设计需求，确定线束的数量、型号、长度等要求。

2.线束布局设计阶段：根据汽车的整车结构和电器设备的布局，设计线束的布置方案。

考虑到线束的排布空间、线束的走向、线束的保护和固定等因素，制定线束布局图和线束路径图。

3.电器设备连接设计阶段：根据整车电器设备的功能需求，确定电器设备之间的连接方式和连接线束的数量。

考虑到电器设备之间的电气连接、信号传输和接地等因素，设计电器连接图和电器连接排布图。

4.线束电气设计阶段：根据整车电器系统的电气需求，确定线束的电气特性和电气布线。

考虑到线束的电压等级、电流容量、线束的功率损耗和电磁兼容等因素，进行线束电气计算和电气布线设计。

5.线束标准化设计阶段：根据整车制造厂商的标准和规范，设计线束的连接方式、线束颜色标识、线束标志和线束位号等要求。

制定线束标准化设计图和线束标准化设计说明书。

6.线束工艺设计阶段：根据线束的布局和连接要求，设计线束的制造工艺。

考虑到线束的接插件的选择、线束的加工方式和线束的固定方法等因素，制定线束工艺流程和线束工艺图。

7.线束装配设计阶段：根据整车制造工艺要求，设计线束的装配方案。

考虑到线束的安装位置、线束的装配顺序和线束的装配工具等因素，制定线束装配图和线束装配说明书。

8.线束试验验证阶段：在线束设计完成后，进行线束的试验验证。

包括线束的电气试验、机械试验和耐久性试验等。

鉴定线束的可靠性和性能是否符合要求。

汽车线束回路设计方法研究及应用
首先，在汽车线束回路设计中，首要考虑的是功能实现。

汽车电气系统包含了各种功能模块，例如点火系统、照明系统、驱动控制系统等。

在进行线束回路设计时，需要根据各个功能模块的特点和需求，确定线束的数量、类型和布局。

同时，还需要考虑线束的连接方式和电气设备之间的信号传输方式，以确保各个模块之间的相互协调和稳定工作。

其次，汽车线束回路设计还需要考虑电气设备之间的互联。

汽车电气系统中的各个设备之间需要通过线束回路进行数据和电源的传输。

因此，线束的设计要考虑到不同设备之间的电气连接方式，包括串联、并联和混合连接等。

同时，还需要考虑线束的分布和布线路径，以确保线束回路的完整性和可靠性。

此外，在汽车线束回路设计中，还需要考虑故障排除的问题。

由于汽车电气系统的复杂性，故障排除是一个常见的问题。

为了提高故障的定位和修复效率，线束回路的设计应该尽可能地简化和标准化。

同时，在线束布线过程中，应该合理组织线束的标识和分布，以便于故障排除和维修。

在实际应用中，汽车线束回路设计方法采用了一系列的技术手段和工具。

常见的方法包括CAD软件的使用、自动化线束生产设备的应用以及模拟和仿真技术的运用等。

这些方法可以有效提高线束回路设计的精度和效率，降低设计和生产成本，提高产品质量和可靠性。

总之，汽车线束回路设计是汽车电气系统中不可或缺的环节，它涉及到整车电气功能的实现、设备之间的互联和故障排除等方面。

通过科学合理的设计方法和工具的应用，可以提高线束回路设计的效率和精度，降低生产成本，提高产品质量和可靠性。

汽车线束布置设计指南汽车线束布置设计是指在汽车的整车设计过程中，通过合理的布置和安装车辆线束，将电气线路连接起来，保证汽车各个功能系统的正常运行。

一个良好的线束布置设计可以提高车辆的可靠性、安全性和舒适性，减少电线的损坏和短路等问题。

下面是汽车线束布置设计的一些指南和注意事项。

1.确定线束安装位置：在进行线束布置设计之前，首先要确定线束的安装位置。

为了提高线束的可靠性和易于维修，应将线束尽可能远离热源、震动源和其他潜在的干扰源。

同时，还要确保线束与其他零部件之间有足够的间隙，以免相互摩擦和损坏。

2.细分线束布局：根据车辆的功能系统和电气设备的布置，可以将整个线束细分为若干个子线束。

每个子线束负责特定的功能或设备，这样可以方便维修和故障排除。

同时，还要合理分配线束的长度，避免过长或过短，以免增加线束的阻抗和损耗。

3.路线选择和固定：为了保证线束的安全和可靠，要选择合适的线路路径，并使用适当的固定装置将线束固定在车身上。

这样可以避免线束在车辆行驶过程中的晃动和振动，减少对线束的损坏和磨损。

4.弯曲半径和保护措施：在进行线束布置设计时，要注意线束的弯曲半径和保护措施。

线束的弯曲半径应符合制造商的要求，以避免线束断裂和导线磨损。

同时，还要使用合适的保护措施，如软管、橡胶套和护套等，保护线束免受外部环境和其他零部件的损害。

5.电磁干扰和屏蔽：在现代汽车中，由于电子设备的增加和功能的复杂化，电磁干扰成为一个重要的问题。

为了减少电磁干扰，应采取适当的屏蔽措施，如金属屏蔽带、屏蔽罩等。

同时，还要合理选择线束的布置位置，避免线束与其他电子设备的干扰。

6.安全防护和易检修：为了提高车辆的安全性和易于维修，在线束布置设计中要注意安全防护和易检修。

对于一些潜在的故障点，可以设置保护装置，如保险丝和断路器等。

同时，还要确保线束的易于检修，如标识和编号，方便维修人员进行检修和维护。

7.综合考虑：在进行线束布置设计时，要综合考虑车辆的整体布局和功能需求，以及线束的重量、长度、导线规格等因素。

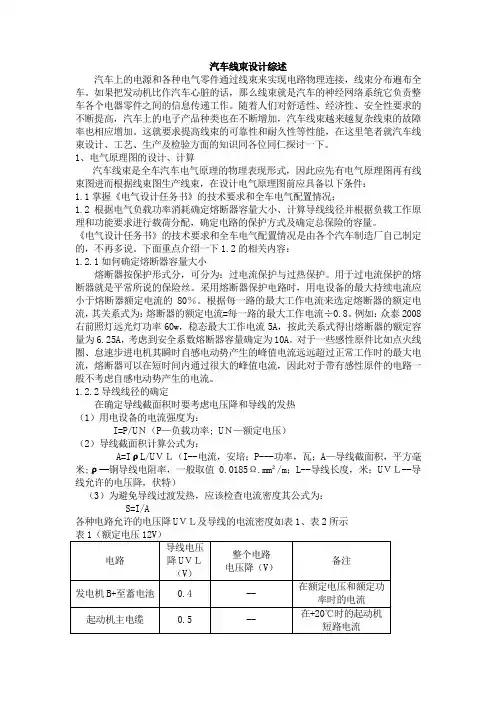

汽车线束设计综述汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。

如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。

随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。

这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位同仁探讨一下。

1、电气原理图的设计、计算汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件：1.1掌握《电气设计任务书》的技术要求和全车电气配置情况；1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。

《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。

下面重点介绍一下1.2的相关内容：1.2.1如何确定熔断器容量大小熔断器按保护形式分，可分为：过电流保护与过热保护。

用于过电流保护的熔断器就是平常所说的保险丝。

采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。

根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。

例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。

对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。

1.2.2导线线径的确定在确定导线截面积时要考虑电压降和导线的发热（1）用电设备的电流强度为：I=P/UＮ（P—负载功率; UＮ—额定电压）（2）导线截面积计算公式为：A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm²/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特）（3）为避免导线过渡发热，应该检查电流密度其公式为：S=I/A各种电路允许的电压降UＶＬ及导线的电流密度如表1、表2所示最好共用一路保险，比如：喇叭、喇叭开关、喇叭继电器电源线要用同一路保险；电路性质相似的也可以共用同一路保险，比如：雨刮电机和喷水电机可以共用同一路保险；发动机电子控制器单元、ABS 电子控制器单元的电源不可与其他电路共用同一路保险。

汽车线束设计及布置基础激情学习梦想汽车线束精益设计及布置激情学习梦想目录一、汽车线束精益设计1.1 日标线束种类和相关参数1.2 日标线束电流容量的计算1.3 汽车线束与融断器的匹配计算1.4 线束起火分析二、线束布置知识2.1 线束布置基本要求2.2 CATIA三维布线的基本应用三、电器未来发展和总结2激情学习梦想一、汽车线束精益设计汽车线束设计目前的现状：目前汽车产业发展越来越庞大，每年都有新品牌加入，从而使竞争越来越激烈，每个汽车厂都在极力降低自己的生产成本，以保持自己的竞争优势和市场份额。

目前线束设计的误区：有些线束工程师误认为线束的保险系数越高越好，而造成产品质量过剩。

部分设计公司为了减少设计时间，降低设计风险，在设计时采用随意加大线径的做法。

未来线束设计工作的重点：掌握详细的线束参数，使线束设计系统化，标准化，减少设计的随意性，争取使线束的寿命与整车一致，减少质量过剩，从而降低整车成本，实现精益设计。

3激情学习梦想一、日标线束种类和相关参数序号电线符号名称工作温度1 AV 车用低压电线80℃2 AVS 车用薄皮低压电线80℃3 AVSS 车用极薄皮低压电线80℃4 HDAV 车用厚皮低压电线80℃5 CAV 车用压缩导体低压电线80℃6 CAVUS 车用压缩导体极薄低压电线80℃7 AVX 车用耐热低压电线100℃8 AEX 车用超耐热低压电线120℃9 AVFF 车用耐弯曲低压电线80℃10 EB 电瓶专用线80℃11 HDEB 电瓶厚皮专用线80℃12 SHIELD 屏蔽线80℃13 TWISTCABLE 双绞线80℃ 4激情学习梦想1.1 日标线束种类和相关参数序号电线符号绝缘材料适应温度1 AV／AVS/AVSS 车用聚氯乙烯80℃2 AVX 车用辐照交联PVC混合物100℃3 AEX 车用辐照交联聚乙烯混合物120℃PVC:1、PVC其实是一种乙烯基的聚合物质，其材料是一种非结晶性材料。

汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。

笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。

一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。

整车电气系统基本上由3个部分组成。

蓄电池直接供电系统（一般称常电或30电）。

这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。

如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。

点火开关控制的供电系统（一般称为IG档或巧电）。

这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。

如：仪表电源、制动灯电源、安全气囊电源等。

发动机起动时卸掉负载的电源（一般称为ACC电源）。

这部分电器件一般所带的负载较大，且在汽车起动时不必工作。

一般有点烟器电源、空调电源、收放机电源、刮水器电源等。

（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。

保护装置主要有熔断器、断路顺和易熔线。

1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。

发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。

因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。

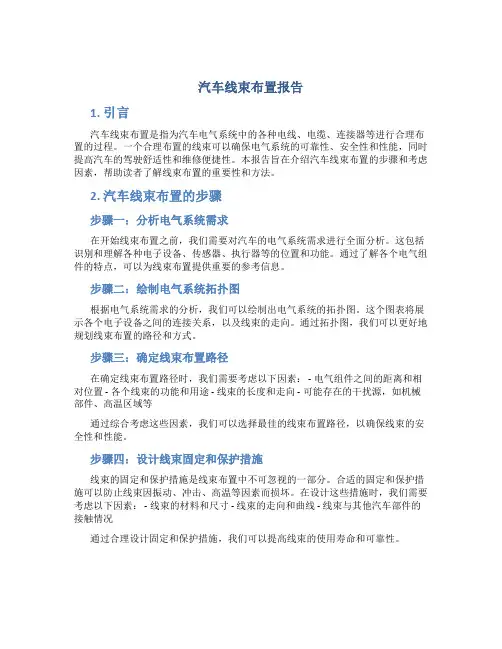

汽车线束布置报告1. 引言汽车线束布置是指为汽车电气系统中的各种电线、电缆、连接器等进行合理布置的过程。

一个合理布置的线束可以确保电气系统的可靠性、安全性和性能，同时提高汽车的驾驶舒适性和维修便捷性。

本报告旨在介绍汽车线束布置的步骤和考虑因素，帮助读者了解线束布置的重要性和方法。

2. 汽车线束布置的步骤步骤一：分析电气系统需求在开始线束布置之前，我们需要对汽车的电气系统需求进行全面分析。

这包括识别和理解各种电子设备、传感器、执行器等的位置和功能。

通过了解各个电气组件的特点，可以为线束布置提供重要的参考信息。

步骤二：绘制电气系统拓扑图根据电气系统需求的分析，我们可以绘制出电气系统的拓扑图。

这个图表将展示各个电子设备之间的连接关系，以及线束的走向。

通过拓扑图，我们可以更好地规划线束布置的路径和方式。

步骤三：确定线束布置路径在确定线束布置路径时，我们需要考虑以下因素： - 电气组件之间的距离和相对位置 - 各个线束的功能和用途 - 线束的长度和走向 - 可能存在的干扰源，如机械部件、高温区域等通过综合考虑这些因素，我们可以选择最佳的线束布置路径，以确保线束的安全性和性能。

步骤四：设计线束固定和保护措施线束的固定和保护措施是线束布置中不可忽视的一部分。

合适的固定和保护措施可以防止线束因振动、冲击、高温等因素而损坏。

在设计这些措施时，我们需要考虑以下因素： - 线束的材料和尺寸 - 线束的走向和曲线 - 线束与其他汽车部件的接触情况通过合理设计固定和保护措施，我们可以提高线束的使用寿命和可靠性。

步骤五：进行线束布置和安装在进行线束布置和安装时，我们需要注意以下事项： - 线束的正确连接和安装 - 避免线束之间的相互干扰和纠缠 - 保持线束与其他汽车部件的适当距离 - 检查线束的固定和保护措施是否完善通过严格按照设计要求进行线束布置和安装，我们可以确保线束的稳定性和可靠性。

3. 汽车线束布置的考虑因素在进行汽车线束布置时，我们需要考虑以下因素：线束长度线束长度直接影响线束的电阻和信号传输质量。
