限矩型液力偶合器使用说明书市煤机配件厂前言我厂生产的液力偶合器是一种通用的基础传动元件,它性能可靠、结构简单、寿命长，应用在传动系统中可改善传动品质和节约能源。
我厂生产的液力偶合器先后荣获市、省、部优质产品称号，具有安全标志准用证、煤矿生产许可证、达到国际同类产品水平。
本说明书主要阐述液力偶合器的结构与原理、安装与调整，使用与维护等方面知识，给操作人员提供指导与帮助，因此用户在使用液力偶合器时，必须将此说明书详细阅读，如有疑问请及时与本厂联系。
我厂将尽一切可能满足您的要求，热情欢迎您对我厂产品提出宝贵意见。
生产单位:市煤机配件厂邮政编码：110034地址：市于洪区长江北街58号电话：9传真：6网址：邮箱: symjpjsymjpj.目录1.限矩型液力偶合器概述--------------------------- 12.限矩型液力偶合器结构与工作原理----------------- 13.限矩型液力偶合器的技术特性--------------------- 24.限矩型液力偶合器规格选用表--------------------- 35.限矩型液力偶合器的安装、拆卸和调整------------- 66.限矩型液力偶合器使用的传动介质----------------- 67.限矩型液力偶合器使用与维护--------------------- 88.限矩型液力偶合器的故障分析与排除--------------- 99.限矩型液力偶合器的修理------------------------- 910.限矩型液力偶合器的运输及贮存------------------- 911.易损件零件明细表------------------------------- 1112.液力偶合器产品附图----------------------------- 121.限矩型液力偶合器概述我厂生产的限矩型液力偶合器，在设计上选择了最科学，最理想的腔型，并且按系列化、标准化、通用化生产，广泛应用在煤矿井下、机械、电力、化工等行业。
液力耦合器的节能应用与选型液力耦合器按其应用特性可分为3个基本类型：普通型，限矩型，调速型。
普通型液力耦合器结构相对简单，但腔体有效容积大，传动效率高。
其零速力矩可达额定力矩的6～7倍，有时甚至达20倍，因之过载系数大，过载保护性能很差。
多用于不需要过载保护与调速的传动系统中，起隔离扭振和缓冲击作用。
限矩型液力耦合器采取了结构措施来限制低传动比时力矩的升高，解决了普通型液力耦合器过载系数过大的特点，可有效地保护动力机（及工作机）不过载，扩大了液力耦合器的应用领域。
调速型液力耦合器是在输入转速不变的情况下，通过改变工作腔充满度（通常以导管调节）来改变输出转速及力矩，即所谓的容积式调节。
与普通型、限矩型液力耦合器可自身冷却散热的特点不同，调速型液力耦合器因自身结构原因和其输出转速调节幅度大、传递功率大的特点，必须有工作液体的外循环和冷却系统，使工作液体不断地进出工作腔，以调节工作腔的充满度和散逸热量。
调速型液力耦合器又分为进口调节式，出口调节式，复合调节式。
进口调节式调速型液力耦合器结构紧凑，体积小，质量轻，辅助系统简单。
但因外壳与泵轮一起旋转及调速过程中工作液体重心的不停变化，造成了平衡精度下降和振动加大，故不宜高速情况下使用，多用于转速不超过1500r/min 的中小功率场合。
此种液力耦合器又因安装调试困难，调速响应慢，故障率高等原因，故其生产与应用日见减少。
出口调节式调速型液力耦合器工作腔进口由定量泵供油，流量不变，出口流量随导管开度的调节而变化，导致工作腔充满度和输出转速的变化。
由于调速响应快（十几秒钟），故又称快速调节耦合器。
一般认为双支梁结构较为先进，其特点：结构紧凑，质量轻，运动精度高，调速反应快，适用于高转速和要求快速调速的场合，广泛应用于风机等设备上。
复合调节式液力耦合器工作腔的进、出口流量可同时调节，虽然结构较为复杂，但可降低供油泵流量需求和更好地控制工作液体温度。
液力耦合器主要有以下应用特点。
限矩型液力偶合器使 用 说 明 书《注意事项》z产品合格证及装箱单在本说明书最后一页z在使用前请仔细阅读使用说明书，z本使用说明书应送至实际操作人员手中且务必妥善保管上海交华液力机械有限公司Shanghai jiaohua Hydraulic Machinery Co.Ltd.地址：上海崇明绿华镇新建路575号 邮编：202151网址： 邮箱：shjh575@电话：021‐59351563 传真：021‐59351202目 录1．基本机构 (1)2. 代号含义及出厂编号 (2)3．液力偶合器的工作液体 (3)4. 安全保护装置 (4)5. 限矩型液力偶合器的安装与拆卸 (4)6. 限矩型液力偶合器的使用、维护和保养 (6)7. 常见故障的原因及排除 (6)8. 本台偶合器常用易损件明细 (7)9. 本台偶合器的充油量及拆卸螺纹 (7)10. 产品装箱单及合格证 (8)1．基本结构1-1） 液力偶合器是一种液力传动装置，其典型结构主要由泵轮、涡轮、转壳、后辅室、涡轮轴以及联接法兰组成。
转壳与泵轮通过螺栓连接，其作用是防止工作液体外溢。
后辅室能自动调节工作腔内工作液体的充液量。
1-2） 泵轮和涡轮相对安装，在泵轮和涡轮上有径向排列的平直叶片且互不接触，由泵轮和涡轮具有叶片的凹腔所形成的圆环状空腔称为工作腔，供工作液体在其中循环流动，传递动力进行工作。
工作腔的最大直径为有效直径，也是液力偶合器规格大小的标志尺寸。
1-3）工作原理：液力偶合器的泵轮和涡轮相对安装，两者之间有一定的间隙，这是一个可使液体循环流动的密闭工作腔，泵轮和涡轮各自装在输入和输出轴上，涡轮和泵轮上都径向分布着叶片。
电机运行时输入轴带动泵轮和壳体一同转动，泵轮叶片内的液压油被离心式泵轮甩出，这种高速液体进入涡轮后使涡轮在受到液压油冲击力而旋转，涡轮将获得的能量传递给输出轴，其速度和动能逐渐增大，最后液体返回泵轮，形成周而复始的流动。
当载荷过大而停转时输入轴仍可转动，不致造成动力机的损坏；当载荷减小时，输出轴转速增加直到接近于输入轴的转速，使传递扭矩趋于零。
液力偶合器YOTGCD型（箱体对开式调速型液力偶合器1.1概述及工作原理液力偶合器主要由箱体、泵轮、涡轮、导流管、进油腔、排油腔体、泵轮轴、涡轮轴等组成。
泵轮、涡轮和转动外壳均采用高强度铝合金制成，具有重量轻、强度高的特点，供油腔体及排油腔体分别固定在箱体的输入端及输出端，兼做泵轮轴、涡轮轴的轴承座，旋转部件通过泵轮轴和涡轮轴及轴承由箱体支撑，全部采用滚动轴承，结构紧凑。
箱体上装有供油泵，由泵轮轴上的齿轮带动。
工作机起动时，导流管处于零位，工作油不能进入工作腔。
改变传给电动执行器的信号，电动执行器将带动导流管作直线移动，从而改变导流管在转动外壳内的径向位置达到无极调速。
采用连杆机构调速比较平稳，导流管随连杆移动到最外侧位置时为最高转速。
导流管装在排油腔体上，转动外壳内的油通过导流管排出，直接进入箱体。
涡轮轴上装有测速齿轮，输出端盖上装有磁性转速传感器，输出转速通过传感器可在二次仪表上直接显示。
工作原理：如图，调速型液力偶合器由泵轮、涡轮、转动外壳、导流管等组成。
泵轮和涡轮对称布置，中间保持一定间隙，轮内有几十片径向辐射的叶片，运转时在偶合器中充油，当输入轴带动泵轮旋转时，进入泵轮的油在叶片带动下，因离心力作用由泵轮内侧流向外圆，形成高压高速液流冲向涡轮叶片，使涡轮跟随泵轮做同向旋转，油在涡轮中由外缘流向内侧，被迫减压减速，然后流入泵轮，在这种循环中，泵轮将原动机的机械能转变成油的动能和势能，而涡轮则将油的动能和势能又转变成输出轴的机械能，从而实现能量的柔性传递。
转动外壳与泵轮相连，转动外壳腔内放置一根可径向位移的导流管，运转时，腔内的油随转动外壳一起以与泵轮相同的转速旋转，以圆周速度旋转的油环碰到固定不转（只能移动）的导流管头端的孔口，动能就变成位能，油环的油即自导流管流出，偶合器中的油量只能与导流管孔口相齐平，只要改变导流管的位置，就能改变偶合器中的充油度，就可在原动机转速不变的条件下实现工作机的无机调速。
YOT系列调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点：1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3；2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；3．调速型液力偶合器具有过载保护的性能；4．隔离振动，减缓冲击；5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；6．调速型液力偶合器在额定负载下有较高的传动效率；7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解：2、调速型液力偶合器技术参数（参看表1、表2、表3）表1 YOT系列调速液力偶合器主要技术参数：型号转速（转/分）功率（千瓦）调速范围滑差调速时间（秒）工作油牌号装油量约（升）重量（公斤）YOT45/30 2970 350-800 25%-97% ≤3% ＜30 22°透平油250 1300 YOT50/30 2970 600-1600 同上同上同上同上300 1400 YOT56/15 1470 200-400 同上同上同上同上300 1500 970 50-100 YOT63/15 1470 380-620 同上同上同上同上300 1800 970 90-220 730 50-80 YOT71/15 1470 500-1100 同上同上同上同上380 2300 YOT71/10 970 200-380 同上同上同上同上380 2300 730 70-140 YOT80/15 1470 700-1600 同上同上同上同上380 2500 YOT80/10 970 260-580 同上同上同上同上380 2500 730 130-250 YOT90/10 970 500-1100 同上同上同上同上430 3200 730 200-450 YOT100/10 970 800-1800 同上同上同上同上430 3500 730 350-760 表2 YOT系列调速型液力偶合器外形尺寸参数表：型号转速（转/ 分）功率（千瓦）A B C D E F G H I m1- ￠1 m2- ￠2 m3- ￠3 ￠4 ￠5 YOT45/30 2970 350-880 960 1120 1088 635 131 3-240 50 800 1060 8-22 10-58 10-30 245 330 YOT50/30 2970 600-1600 1000 1120 1184 700 93.5 3-225 50 800 1060 8-22 10-58 10-30 245 330 YOT56/15 1470 200-400 930 1200 1184 700 113.5 3-225 50 750 1140 8-22 10-58 10-30 245 330 970 50-400 YOT63/15 1470 380-620 970 1200 1184 700 113.5 3-225 50 750 1140 10-22 10-58 10-30 245 330 970 90-220 730 50-80 YOT71/15 1470 500-1100 1200 1510 1394 750 152.4 4-220 50 900 1450 10-22 10-72 10-38 310 410 YOT71/10 970 200-380 730 70-140 YOT80/15 1470 700-1600 1300 1510 1394 750 202.5 4-200 50 900 1450 10-22 10-88 10-46 380 500 YOT80/10 970 260-580 730 130-250 YOT90/10 970 500-1100 1400 1770 1790 900 220 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 200-450 YOT100/10 970 800-1800 1500 1770 1790 900 222.75 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）表3 YOT 系列调速型液力偶合器配用部件主要技术参数：调速型液力偶合器型号配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型号公称换热面积（m2）外型尺寸型号通径（m）最大流量（升/分）型号均为输入信号电流（MA）长宽高YOT45/30 BR0.2 15 662 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT50/30 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT56/15 BR0.1 6 541 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT63/15 BR0.1 8 685 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT71/15 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT71/10 BR0.1 8 685 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/15 BR0.2 25 897 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/10 BR0.1 10 779 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT90/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT100/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 说明：1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。

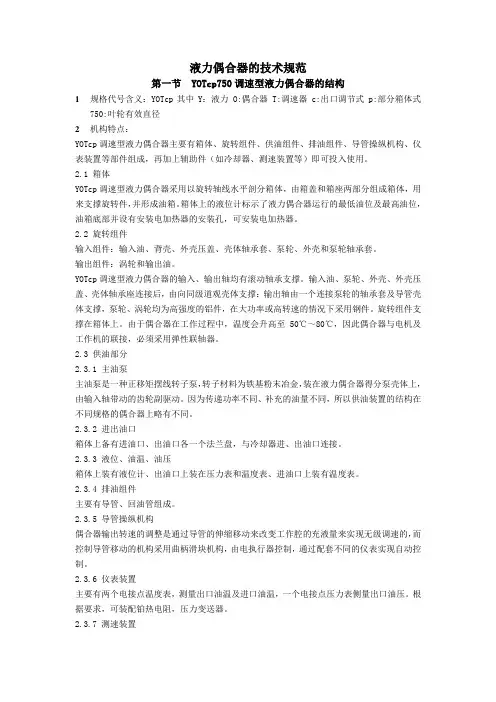

液力偶合器的技术规范第一节 YOTcp750调速型液力偶合器的结构1规格代号含义：YOTcp其中Y：液力 O:偶合器 T:调速器 c:出口调节式 p:部分箱体式750:叶轮有效直径2机构特点：YOTcp调速型液力偶合器主要有箱体、旋转组件、供油组件、排油组件、导管操纵机构、仪表装置等部件组成，再加上辅助件（如冷却器、测速装置等）即可投入使用。
2.1 箱体YOTcp调速型液力偶合器采用以旋转轴线水平剖分箱体，由箱盖和箱座两部分组成箱体，用来支撑旋转件，并形成油箱。
箱体上的液位计标示了液力偶合器运行的最低油位及最高油位，油箱底部并设有安装电加热器的安装孔，可安装电加热器。
2.2 旋转组件输入组件：输入油、背壳、外壳压盖、壳体轴承套、泵轮、外壳和泵轮轴承套。
输出组件：涡轮和输出油。
YOTcp调速型液力偶合器的输入、输出轴均有滚动轴承支撑。
输入油、泵轮、外壳、外壳压盖、壳体轴承座连接后，由向同级道观壳体支撑：输出轴由一个连接泵轮的轴承套及导管壳体支撑，泵轮、涡轮均为高强度的铝件，在大功率或高转速的情况下采用钢件。
旋转组件支撑在箱体上。
由于偶合器在工作过程中，温度会升高至50℃～80℃，因此偶合器与电机及工作机的联接，必须采用弹性联轴器。
2.3 供油部分2.3.1 主油泵主油泵是一种正移矩摆线转子泵，转子材料为铁基粉末冶金，装在液力偶合器得分泵壳体上，由输入轴带动的齿轮副驱动。
因为传递功率不同、补充的油量不同，所以供油装置的结构在不同规格的偶合器上略有不同。
2.3.2 进出油口箱体上备有进油口、出油口各一个法兰盘，与冷却器进、出油口连接。
2.3.3 液位、油温、油压箱体上装有液位计、出油口上装在压力表和温度表、进油口上装有温度表。
2.3.4 排油组件主要有导管、回油管组成。
2.3.5 导管操纵机构偶合器输出转速的调整是通过导管的伸缩移动来改变工作腔的充液量来实现无级调速的，而控制导管移动的机构采用曲柄滑块机构，由电执行器控制，通过配套不同的仪表实现自动控制。

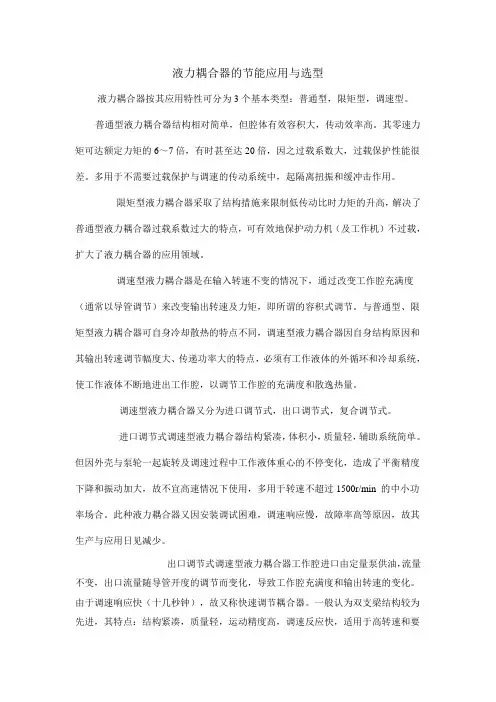

液力耦合器的节能应用与选型液力耦合器按其应用特性可分为3个基本类型：普通型，限矩型，调速型。
普通型液力耦合器结构相对简单，但腔体有效容积大，传动效率高。
其零速力矩可达额定力矩的6～7倍，有时甚至达20倍，因之过载系数大，过载保护性能很差。
多用于不需要过载保护与调速的传动系统中，起隔离扭振和缓冲击作用。
限矩型液力耦合器采取了结构措施来限制低传动比时力矩的升高，解决了普通型液力耦合器过载系数过大的特点，可有效地保护动力机（及工作机）不过载，扩大了液力耦合器的应用领域。
调速型液力耦合器是在输入转速不变的情况下，通过改变工作腔充满度（通常以导管调节）来改变输出转速及力矩，即所谓的容积式调节。
与普通型、限矩型液力耦合器可自身冷却散热的特点不同，调速型液力耦合器因自身结构原因和其输出转速调节幅度大、传递功率大的特点，必须有工作液体的外循环和冷却系统，使工作液体不断地进出工作腔，以调节工作腔的充满度和散逸热量。
调速型液力耦合器又分为进口调节式，出口调节式，复合调节式。
进口调节式调速型液力耦合器结构紧凑，体积小，质量轻，辅助系统简单。
但因外壳与泵轮一起旋转及调速过程中工作液体重心的不停变化，造成了平衡精度下降和振动加大，故不宜高速情况下使用，多用于转速不超过1500r/min 的中小功率场合。
此种液力耦合器又因安装调试困难，调速响应慢，故障率高等原因，故其生产与应用日见减少。
出口调节式调速型液力耦合器工作腔进口由定量泵供油，流量不变，出口流量随导管开度的调节而变化，导致工作腔充满度和输出转速的变化。
由于调速响应快（十几秒钟），故又称快速调节耦合器。
一般认为双支梁结构较为先进，其特点：结构紧凑，质量轻，运动精度高，调速反应快，适用于高转速和要求快速调速的场合，广泛应用于风机等设备上。
复合调节式液力耦合器工作腔的进、出口流量可同时调节，虽然结构较为复杂，但可降低供油泵流量需求和更好地控制工作液体温度。
液力耦合器主要有以下应用特点。
