液力耦合器液力耦合器液力耦合器fluid coupling以液体为工作介质的一种非刚性联轴器﹐又称液力联轴器。

液力耦合器(见图液力耦合器简图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔﹐泵轮装在输入轴上﹐涡轮装在输出轴上。

动力机(内燃机﹑电动机等)带动输入轴旋转时﹐液体被离心式泵轮甩出。

这种高速液体进入涡轮后即推动涡轮旋转﹐将从泵轮获得的能量传递给输出轴。

最后液体返回泵轮﹐形成周而复始的流动。

液力耦合器靠液体与泵轮﹑涡轮的叶片相互作用产生动量矩的变化来传递扭矩。

它的输出扭矩等于输入扭矩减去摩擦力矩﹐所以它的输出扭矩恒小于输入扭矩。

液力耦合器输入轴与输出轴间靠液体联系﹐工作构件间不存在刚性联接。

液力耦合器的特点是﹕能消除冲击和振动﹔输出转速低于输入转速﹐两轴的转速差随载荷的增大而增加﹔过载保护性能和起动性能好﹐载荷过大而停转时输入轴仍可转动﹐不致造成动力机的损坏﹔当载荷减小时﹐输出轴转速增加直到接近于输入轴的转速﹐使传递扭矩趋于零。

液力耦合器的传动效率等于输出轴转速与输入轴转速之比。

一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。

液力耦合器的特性因工作腔与泵轮﹑涡轮的形状不同而有差异。

它一般靠壳体自然散热﹐不需要外部冷却的供油系统。

如将液力耦合器的油放空﹐耦合器就处于脱开状态﹐能起离合器的作用。

变频器调速与液力耦合器调速的优缺点比较(一)[摘要]在风机，水泵类负载进行调速节能，先期应用的液力耦合器较多，高压变频器技术成熟后，也越来越多地得到了应用。

对于这两种调速节能的装置进行其优缺点的比较，提高对调速节能领域的了解。

[关键词]调速变频器液力耦合器一、引言风机、水泵是量大面广的普通机械，其耗电量占发电总量的30%左右，而高压电机拖动的大中型风机水泵的耗电量约占风机水泵耗电总量的50%。

目前大中型风机水泵基本上采用档板或阀门来调节风量或流量，以满足负荷变化的要求，其浪费电能相当严重，如若采用改变电机转速来实现调节风量或流量，无疑对节约能源，提高设备工作效率意义非常重大。

液力偶合器简介1．概述液力偶合器是安装在原动机（以下简称电机）和工作机之间的一种液力传动元件，它可在电机输入转速恒定的条件下，在设备运转中，通过操纵勺管，对其输出转速进行无级调节，并使电机的功率通过液力偶合器泵轮和涡轮之间工作油的循环流动，平稳而无冲击地传递给工作机。

液力偶合器在与恒速电机匹配（输入转速恒定）驱动离心式（M oc n2）工作机时，调速范围约为1〜1 / 5，驱动恒扭矩（M = C）工作机时，调速范围约为1〜1 / 3。

2 ．主要技术参数2.1 产品型号Y O T G C □/□ □□Y――液力O——偶合器T――调速型G――固定箱体C ---- 出口调节□/ □―― 工作腔有效直径（mm）/允许使用的电机最高同步转速（r/min ）□□―― 特殊要求结构改型2.2 技术参数型号：YOT GC750/1500 输入转速：1500r/min 传递功率范围：510〜1480kW 额定转差率： 1.5〜3% 加油量：309L 重量：1250Kg注：当输人转速小于表列值时，传递功率=（实际输入转速/表列输人转速）3x表列功率2.3 外形尺寸（图-1 ）防爆产品的安装尺寸与此相同图-1 外形尺寸图3．主要结构特点（图-2 ）图-2部件构成3.1旋转组件输入部件一一输入轴、背壳、泵轮、外壳输出部件--- 涡轮、输出轴旋转组件是液力偶合器的心脏部件，其中泵轮和涡轮均分布一定数量的径向叶片。

旋转组件的输入部件和输出部件分别采用简支梁结构形式，被支承在箱体上。

因此，该种液力偶合器既不允许承受外来的轴问载荷，也不向外输出轴向力：图33.2供油组件主要是由输入轴承支座（泵壳体）、工作油供油泵、吸油管等组成。

工作油供油泵采用单齿差、内啮合摆线转子泵，并安装在液力偶合器输入端的泵壳体内，由输入轴和泵轮轴间的齿副驱动。

3.3排油组件主要是由勺管、排油器和输出轴承支座（勺管壳体）组成。

3.4调速控制装置由控制勺管的连杆机构和电动执行器（含电动操作器）组成。

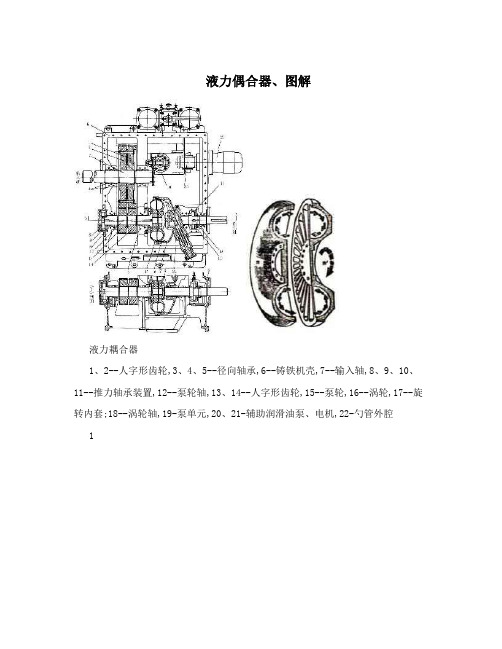

液力偶合器、图解液力耦合器1、2--人字形齿轮,3、4、5--径向轴承,6--铸铁机壳,7--输入轴,8、9、10、11--推力轴承装置,12--泵轮轴,13、14--人字形齿轮,15--泵轮,16--涡轮,17--旋转内套;18--涡轮轴,19-泵单元,20、21-辅助润滑油泵、电机,22-勺管外腔1R16K-550型液力偶台器的油系统包括工作油回路和润滑油回路，其系统如图所示。

工作油和润滑油使用同样的油，工作油泵11为离心泵，润滑油泵1,为齿轮泵。

供工作油的离心泵安装在齿轮泵的下面，叶轮安装在油泵轴的自由端。

工作油由离心式工作油泵11从油箱中泵出，经过节流阀,,进人控制阀,,。

泵轮、涡轮及旋转内套中的工作油经勺管、排油管进人工作油冷却器34,冷却后的工作油也进入控制阀。

控制阀控制着进油量的多少,油由此进入泵轮、涡轮及旋转内套。

这种部分工作油连续循环工作的系统称为工作油闭式循环系统。

这种出油由勺管控制,进油由控制阀控制的系统就称为进出油控制系统。

如工作油经冷却器冷却后,不是进入控制阀而是返回油箱,再由离心泵单独供油的,称为工作油开式循环系统。

润滑油由齿轮润滑油泵12抽出后,经过润滑油冷却器28和可逆双联过掳器26进人润滑油总管,然后流向各润滑点(各轴承和齿轮组)。

驱动电动机和水泵的润滑油量由孔扳控制,以便使变速液力偶合器和外部工作机械都得到润滑。

在偶合器启动、停机之前和润滑油泵12损坏时,由辅助润滑油泵13提供润滑油。

辅勘润滑油泵由油箱抽出的油经过逆止阀15流入机内润滑油泵12的输出管道。

逆止阀是用来防止机内润滑油泵12输出的油倒流人辅助润滑油泵。

润滑油溢流阀24除了排泄多余的油之外,还作为调节润滑油油压的工具。

(摘自《汽轮机设备及系统》)2。

电动给水泵液力偶合器工作 油温偏高原因分析及处理
• 液力偶合器示意图 工作油在泵轮里获得能量，而在涡轮里 释放能量， 通 过改变工作油量的大小来改变传递扭矩的 大小， 从而改变 涡轮的转速，以适应负荷的需要。在泵 轮转速固定的情况 下，工作油量愈多，传递的动扭矩 M 也愈大，反过来说， 如果动扭矩 M (M=gn2D5，式中 为 偶合器扭矩系数；为油的密度[kg/m3]；n 为泵轮转速 [r/min]；D 为偶合器有效直径[m]；g 为重力加速度[m/s2]) 不变，那么，工作油量愈多，涡轮的转速 n′也愈大(因泵轮 的转速是固定的)，从而可以通过改变工作油的油量来调 节涡轮的转速，以适 应给水泵需要的转速，如图 2 所示。 1.2 工作油温偏高原因分析 工作油流经偶合器， 与高速转 动的泵轮及涡轮中的叶
给水泵液力耦合器构造介绍
给水泵液力耦合器构介绍 张 旭
二0一二年七月
给水泵液力耦合器构造
1输入半联轴器 、2输入轴、 3左端盖、 4轴承、 5油泵传 动主动齿轮 、 6轴承、 7泵轮、 8箱盖、 9涡轮、 10转动外壳、11呼吸器 、 12吊环、 13支承盘、 14轴承、 15导流管、 16轴承座、 17轴承、 18右端盖、 19输出轴、 20输出半联轴器 、 21密封环、 22箱体、 23挡油罩、 24螺塞、 25吸油滤油网 、 26闷板 、 27油泵传动齿轮 、 28轴承衬套 、29油泵 、 30电动执行器
事故经过
2003-04-16T06:48，43号给水泵偶合器供排油腔回油温度 由55℃直线上升至179℃。解体偶合器发现，偶合器涡轮 外侧推力瓦(9号瓦)钨金烧损;内侧推力瓦(8号瓦)不均匀磨 损，沟痕深0.03～0.05 mm;9号瓦侧推力盘烧损，磨损沟痕 深2～3 mm;泵轮外侧推力瓦(3号瓦)表面不光滑;涡轮与供排 油腔径向间隙0.88 mm(标准0.50 mm);旋转外壳与供排油腔 径向间隙1.68 mm(标准1.0～1.20 mm)，液力偶合器返上海 电力修造总厂大修。 • 2003-04-28T11:00，43号给水泵偶合器大修后开泵试验正常 投入运行，13:30，偶合器供排油腔回油温度由57℃上升至 97℃，紧急停运43号给水泵。解体偶合器发现9号瓦钨金 烧损，磨出瓦胎;9号瓦侧推力盘烧损，磨损深2～3 mm， 偶合器返上海电力修造总厂大修。

液力偶合器使用说明液力偶合器数据清单：1 •液力偶合器设计和运行液力偶合器使用在高转速工业机械的变速控制当中。

液力偶合器和传动齿轮安装在一个箱体内，功率传输从电机到液力偶合器，再传到工业机械上。

在电机输入轴和主动轴之间，通过一级齿轮传动装置提高了转速。

力矩通过工作油完成从主动轴向从动轴的液力传动。

电机产生的力矩加速了主动轮（泵轮）中的工作油，加速了的流体冲入从动轮（油涡轮），由于流体只能依靠压降在主从轮间的流通，这要求从动轮的转速低于主动轮的转速，这样在功率传输的过程中必须有一个转速的滑差。

选择合适的液力偶合器尺寸以满足满负荷功率传输时滑差较小。

输出的转速可以通过在主从动轮之间的油室油量来调节，这需要相应的改变勺管的位置，它决定了油室的充油量。

传动过程中滑差引起的功率损耗会使工作油温升高，通过冷油器使其温度降低。

2. 油回路工作油和润滑油使用的是同一种油。

提供工作油循环和润滑油循环的齿轮泵由偶合器的输入轴驱动。

启停、故障的情况下由辅助油泵提供润滑。

2.1 工作油回路工作油循环由一个闭式回路和一个叠加在它上面的开式回路构成，因此充油过程可以是变化的。

齿轮泵通过一个压力整定阀（24）进入工作油回路来对液力偶合器注油。

通过一个可调的节流口供给偶合器的工作油通过勺管调节油量。

在动态压力的作用下工作油通过分配室，工作油冷油器，可调节流口回到偶合器。

齿轮泵提供的多余油量通过另一个压力释放阀（31）回到油箱。

工作油和润滑油的压力通过两个压力释放阀设定。

当闭式油循环中断同时液力偶合器的油上升到180 C,易熔塞熔掉，被易熔塞堵住的孔开始放去偶合器的油。

如果易熔塞的熔掉是由于短暂的热力过载（例如冷油器故障或偶合器过负荷），偶合器控制方式只有轻微的改变。

但是，油箱油温上升、电机启动时间过长、接近最大输出功率对偶合器控制方式的改变是很明显的。

2.2 润滑油回路齿轮泵将油箱中油加压后经过逆止阀、润滑油冷油器和可切换的双滤油器送到各个轴承、压力开关和传动齿轮。

1
1.概述 YOCQ 500HA 调速型液力偶合器是一种典型的液力传动装置，它
主要用于电站需要调速运行的锅炉给水泵与电机之间的联接，以实现 发电机组的调峰运行，也可以用于其它需要调速运行的水泵与电机之 间的联接。可在电动机转速恒定的情况下无级调速水泵的转速。采用 这种液力偶合器可空载或轻载启动电动机，可控地逐步启动大惯量负 载。无级调速时可大量节电，可方便地实现自动控制，并且可以减小 振动，缓和冲击，提高设备使用性能，延长使用寿命。其符号含义如 下：
1、轴承损坏
1、检查油质是否符合要求，是否清
洁，含水量是否超标，必要时进行
轴承温度过高 2、润滑油压过低。
油循环，或更换润滑油。 2、检查是否有油泄露，滤网是否堵
塞，采取措施提高润滑油压。
1、调节阀不能正常开启。 1、检查调节阀，保证调节阀正常。
2、工作冷油器出现故障。 2、检查工作冷油器，油水进出口温
YOCQ 500HA 调速型液力偶合器
使用说明书
上海交大南洋机电科技有限公司
地 址：上海市闵行区北松路488号 邮编：201109
公司总机：（021）54461000
传真：（021）54464000
销 售 部：（021）54460666
传真：（021）54465588
网 址：/jdny
1
8 铂热电阻
WZPK2-376SA (Pt100, B 级精度)
12
9 双金属温度计 WSS-311（耐震, 不锈钢保护管材质,精度等级:1 级）
4
10 压力表
YNF-100-1 (耐震,全不锈钢结构,抗震等级:V.H.4)
4
11 双筒过滤器 SPL50 （过滤精度 0.08mm，一用一备，在线切换）

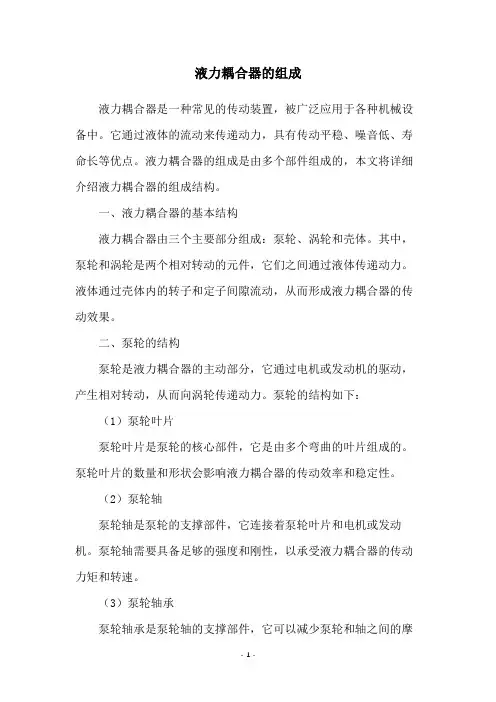

液力耦合器的组成液力耦合器是一种常见的传动装置，被广泛应用于各种机械设备中。
