室外电气管道进入强弱电井细部做法2015

强弱电井等电位和接地做法说实话强弱电井等电位和接地做法这个，我一开始做的很糟。

当时就感觉这是个挺复杂的事儿，完全摸不着头脑。

就拿等电位连接来说吧，我一开始都不知道该从哪儿下手。

我想那先找材料吧，什么铜母线啊，各种连接端子这些。

可找材料都费了好大劲儿，市场上种类太多了，我还买错过。

我当时看着那么多类似的东西，还以为都差不多呢，结果买回来才发现不合适。

这就是没仔细做功课的下场。

后来我就知道了，这铜母线得选质量好的，不能太薄了，就像盖房子的大梁，梁要是不结实，房子能稳吗？那肯定不行。

选好了材料就要开始连接。

在连接的时候，一定得把该连接的设备或者金属构件都连接到等电位端子板上。

我试过很多次，有时候连接不牢固，那可是个大问题。

你想啊，这就像穿珠子，要是线没把珠子串牢，珠子不就掉了嘛，等电位连接要是不牢，那有可能就起不到应有的作用。

我是怎么知道没连接牢固的呢？有次测试的时候数据就不对。

我就顺着连接线路一点一点检查，才发现有的螺丝没拧紧。

这个拧紧螺丝也是个技术活，不能太松也不能太紧，太松不牢固，太紧容易把螺纹损坏。

接地相对来说也好不到哪儿去。

接地的位置选择就让我纠结了好久。

我一开始随便选了个地方，觉得好像都行。

可后来才了解到，要选那种土壤电阻率比较低的地方。

这就好比种树，你得找肥沃的土壤，树才能长得好，接地也一样，电阻率低的地儿就像肥沃的土壤。

然后就是接地体的埋下深度，我开始不确定多深合适，后来查资料加上自己实验，发现一般不少于米这个深度会比较好。

而且接地体周围的土还得捣实，就像砌墙的时候把砖缝间的泥捣实那样，不然就中间有缝隙，导电性能就不好了。

另外，我在做强弱电井等电位和接地的时候，发现有时候施工现场很混乱，容易把已经接好的线又弄乱了或者破坏了连接。

所以施工的时候要特别小心，尽可能把周围环境整理好，就像你打扫房间之后再收拾东西就容易得多一样。

施工过程中对已经完成的部分要做好保护措施，千万别像我最开始那样顾头不顾尾，要不然后面检测出问题来又得返工，那可太麻烦了。

强电井优质工程做法说实话强电井优质工程做法这个，我一开始做的很糟。

那时候我就像没头的苍蝇似的，到处乱撞，一点头绪都没有。

我先说下电井里面桥架安装这部分吧。

你知道，桥架就像电的高速公路，要是装不好，那电路肯定乱七八糟的。

我刚开始安装桥架的时候，总是对不准尺寸。

量了一遍又一遍，可一到实际安装就出问题。

后来我才发现，是我在测量的时候没有考虑到墙体的误差。

这墙体啊，就和人一样，没有十全十美的，总会有些弯弯扭扭的地方。

所以测量的时候，得多量几个点，取个中间值才比较准。

还有螺丝固定这块，可不能马虎。

我试过那种随手拧拧的做法，结果桥架后面晃荡得厉害。

这就好比你盖房子，地基没打牢，房子能稳当吗？螺丝要一颗颗拧紧，而且要按照一定的间距来，一般间隔个20 - 30厘米左右就比较合适。

不过这也得看桥架的大小和承重啦，要是不确定，宁肯间距小一点，多拧几颗螺丝也没错。

然后是电井里面电线电缆敷设。

电线就像一群小蚂蚁排着队走，得整整齐齐的才行。

我有一次把不同型号的电线混在一起敷设了，这后来检查的时候可麻烦大了。

所以呢，敷设之前一定要规划好，同一类型的电线电缆放一起。

在拐弯的地方要特别小心，这电线就像人的腰，不能弯折过度，否则很容易就断了或者破损了。

我一般会用那种专门的弯曲工具，让电线缓缓地转弯。

说到配电箱的安装，位置可太重要了。

我曾经把配电箱安装得太靠墙里面了，导致后面检修的时候可费劲了。

这就告诉咱啊，安装配电箱得预留好足够的检修空间，起码得保证能让一个人在前面能放开手脚干活。

配电箱里面的线路连接就更是精细活了，每一根线接哪都不能错，标记一定要做好。

我经常犯错的就是接完线后忘了标记，别看这是个小问题，一旦忘记，后面出故障排查的时候，那真的是要把人急死。

电井里的防火封堵也不能小瞧。

我开始的时候觉得这就是随便糊堵一下就行，结果就出问题了。

一旦有火灾隐患，这封堵就像纸糊的一样没效果。

防火封堵材料得按照规范来使用，并且要填得满满当当的，不能留下空隙。

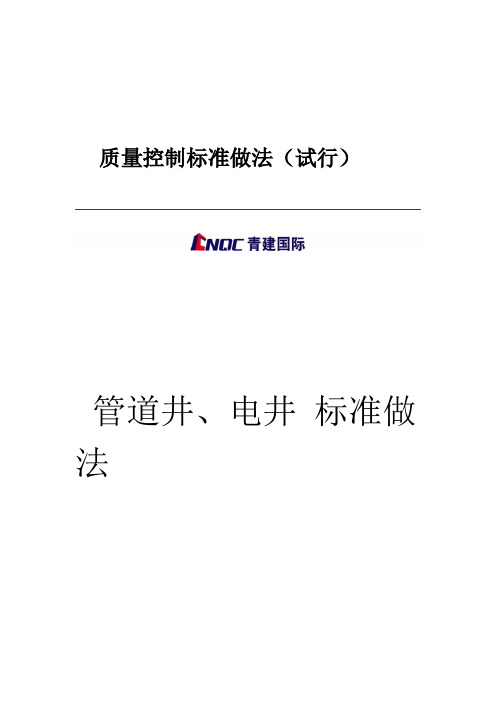

质量控制标准做法（试行）管道井、电井标准做法青建国际集团有限公司二Ｏ一五年六月．目的：1明确管道井、电井的标准做法，提高管井、电井内管道及桥架的安装质量、观感质量、现场整洁度，从而提升客户对于工程质量的满意度。

2适用范围：适用于集团所有在建项目。

3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。

工程标准做法4、4.1原材料镀锌钢管：主要用于采暖主管道。

作为主要用于空调系统供回水主无缝钢管:管道，管壁厚度及焊接要满足规范要求。

输送低压流体的钢管，管壁厚度要满足规范要求。

管：主要用于排水、雨水系统。

PVC衬塑钢管：主要用于自来水、中水供水管道。

作为输送低压流体的钢管，管壁厚度要满足规范要求。

．PP管主要用于采暖系统户内管道镀锌桥架主要安装于地下室和竖井内镀锌桥架连接可以不使用跨接线设。

材料选用注意管道壁厚及承压等配电箱：主要用于电井内、配电室内、防火桥架：主要用于人防区域和有防火要求的区域，防火桥架连接必须使用跨接设备用房，根据设计要求，确定安装高度。

应使用专用开孔器。

线。

箱子开孔不允许切割，电表箱：用于户内用电计量，一般安装弱电信息箱：信息箱内配件确定应满足工程中弱电系统功能的要求。

在电井内或电表房。

．YJV,YJY,VV,ZR-YJV,NH-YJV,电缆BV,ZR-BV,NH-BV,BYJ,WDZC-BV等）WDZC-YJV,WDZCN-YJV等）防火板：用于穿防火分区时的封堵使用，防火泥：用于穿防火分区时的封堵使用。

一般配合防火包、防火泥共同使用。

沟槽管件玛钢件：常用于镀锌钢管连接。

材料加工及套管、支架预制4.2．钢管（卡箍连接压槽应深浅均匀，钢管（丝扣连接套好的外丝应该完整连贯，套丝部分应做好保护。

槽口完整无裂缝。

支架预制：管井高度不超过3m至少设置一组支架，支架应用膨胀螺栓固定在剪力墙上，如墙体是后砌墙，应用对穿螺栓固定，对穿螺栓外侧应做好防锈处理。

套管加工：根据管道直径确定套管规格（套管直径大于套管内管道2个型号）；根据楼板厚度确定套管高度（套管应高出管道井完成地面5cm）。

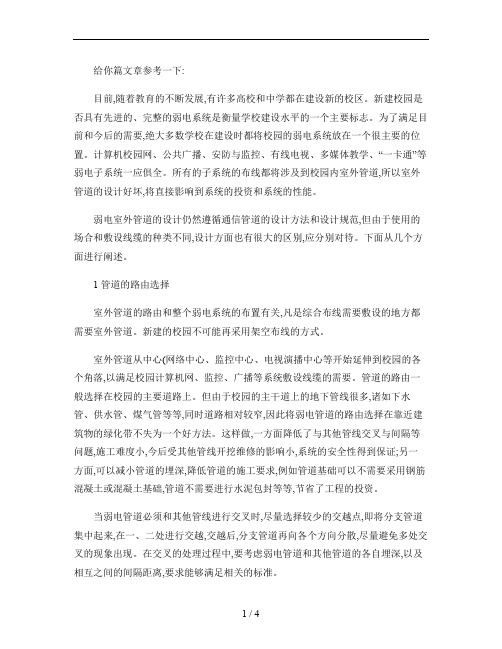

给你篇文章参考一下:目前,随着教育的不断发展,有许多高校和中学都在建设新的校区。

新建校园是否具有先进的、完整的弱电系统是衡量学校建设水平的一个主要标志。

为了满足目前和今后的需要,绝大多数学校在建设时都将校园的弱电系统放在一个很主要的位置。

计算机校园网、公共广播、安防与监控、有线电视、多媒体教学、“一卡通”等弱电子系统一应俱全。

所有的子系统的布线都将涉及到校园内室外管道,所以室外管道的设计好坏,将直接影响到系统的投资和系统的性能。

弱电室外管道的设计仍然遵循通信管道的设计方法和设计规范,但由于使用的场合和敷设线缆的种类不同,设计方面也有很大的区别,应分别对待。

下面从几个方面进行阐述。

1 管道的路由选择室外管道的路由和整个弱电系统的布置有关,凡是综合布线需要敷设的地方都需要室外管道。

新建的校园不可能再采用架空布线的方式。

室外管道从中心(网络中心、监控中心、电视演播中心等开始延伸到校园的各个角落,以满足校园计算机网、监控、广播等系统敷设线缆的需要。

管道的路由一般选择在校园的主要道路上。

但由于校园的主干道上的地下管线很多,诸如下水管、供水管、煤气管等等,同时道路相对较窄,因此将弱电管道的路由选择在靠近建筑物的绿化带不失为一个好方法。

这样做,一方面降低了与其他管线交叉与间隔等问题,施工难度小,今后受其他管线开挖维修的影响小,系统的安全性得到保证;另一方面,可以减小管道的埋深,降低管道的施工要求,例如管道基础可以不需要采用钢筋混凝土或混凝土基础,管道不需要进行水泥包封等等,节省了工程的投资。

当弱电管道必须和其他管线进行交叉时,尽量选择较少的交越点,即将分支管道集中起来,在一、二处进行交越,交越后,分支管道再向各个方向分散,尽量避免多处交叉的现象出现。

在交叉的处理过程中,要考虑弱电管道和其他管道的各自埋深,以及相互之间的间隔距离,要求能够满足相关的标准。

2 管道容量、管道材料和孔径的选择2.1 管道的容量大多数的学校都选择将各个中心设置在一个建筑单体内,如计算机网络中心、监控中心、电视演播中心、广播中心等等,这样便于弱电系统的维护和管理。

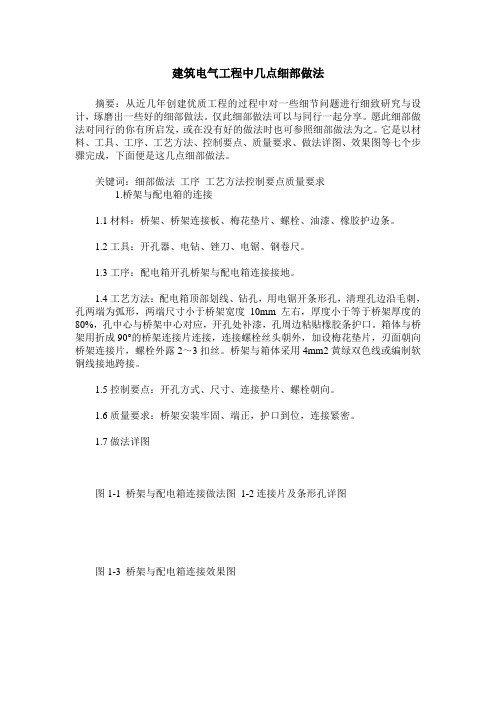

建筑电气工程中几点细部做法摘要：从近几年创建优质工程的过程中对一些细节问题进行细致研究与设计，琢磨出一些好的细部做法。

仅此细部做法可以与同行一起分享。

愿此细部做法对同行的你有所启发，或在没有好的做法时也可参照细部做法为之。

它是以材料、工具、工序、工艺方法、控制要点、质量要求、做法详图、效果图等七个步骤完成，下面便是这几点细部做法。

关键词：细部做法工序工艺方法控制要点质量要求1.桥架与配电箱的连接1.1材料：桥架、桥架连接板、梅花垫片、螺栓、油漆、橡胶护边条。

1.2工具：开孔器、电钻、锉刀、电锯、钢卷尺。

1.3工序：配电箱开孔桥架与配电箱连接接地。

1.4工艺方法：配电箱顶部划线、钻孔，用电锯开条形孔，清理孔边沿毛刺，孔两端为弧形，两端尺寸小于桥架宽度10mm左右，厚度小于等于桥架厚度的80%，孔中心与桥架中心对应，开孔处补漆，孔周边粘贴橡胶条护口。

箱体与桥架用折成90°的桥架连接片连接，连接螺栓丝头朝外，加设梅花垫片，刃面朝向桥架连接片，螺栓外露2～3扣丝。

桥架与箱体采用4mm2黄绿双色线或编制软铜线接地跨接。

1.5控制要点：开孔方式、尺寸、连接垫片、螺栓朝向。

1.6质量要求：桥架安装牢固、端正，护口到位，连接紧密。

1.7做法详图图1-1 桥架与配电箱连接做法图1-2连接片及条形孔详图图1-3 桥架与配电箱连接效果图2.电缆桥架伸缩节的安装2.1材料：电缆桥架伸缩节、连接片、黄绿双色软铜线、螺栓、梅花垫片。

2.2工具：扳手。

2.3工序：定位支架安装伸缩节安装接地。

2.4工艺方法：当桥架经过建筑物伸缩缝或桥架直线长度大于30m（铝合金及其它材料直线段长度大于15m）时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中间。

伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于500mm。

伸缩节补偿收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之和加30㎜，螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。

环保产业园配套服务基站电气外线工程施工方案审批人:审核人：编制人:编制时间：编制单位:中国二十二冶集团有限公司目录1、编制依据： 01.1本工程采用的施工图纸。

01.2本工程的施工组织设计 01。

3本工程采用的主要施工验收规范、技术标准、规程及图集。

01.4本工程的勘察及测量报告 02、工程概况 02.1外线系统简述 02。

2场区土质情况 03、施工安排 03。

1施工顺序 03.2施工重点及难点 (1)4、施工准备 (1)4。

1组织机构及职责 (1)4.2施工技术、人员、工机具及材料准备 (1)5、施工进度安排及保证措施 (2)6、施工方法 (3)6.1施工工艺流程 (3)6。

2管道预制 (3)6.3测量放线 (3)6.4沟槽开挖、土方倒运及管道基础 (3)6。

5沟槽降排水 (4)6。

6电井砌筑 (4)6.7电管敷设及沟槽回填 (4)6.8井颈砌筑及盖板安装 (5)6.9路灯基础 (5)7、质量保证措施 (5)7。

1施工质量监督机构 (5)7。

2材料质量保证措施 (5)7。

3作业质量保证措施 (6)8、安全保证措施 (6)8.1安全施工管理机构 (6)8。

2安全施工技术措施 (6)9、成品保护措施 (7)1、编制依据：1。

1本工程采用的施工图纸。

1。

2本工程的施工组织设计1.3本工程采用的主要施工验收规范、技术标准、规程及图集。

1。

4本工程的勘察及测量报告各单体《岩土工程勘察报告》\《放线测量报告》2、工程概况2。

1外线系统简述本工程为环保产业园项目配套服务基站电气外线工程，包括室外10KV配电、0。

4KV配电、弱电及道路照明管线。

强电系统：B7楼为厂区能源中心，10KV电源由高新区变电站引入B7#楼高压配电室，各单体由B7楼低压柜供电。

A4\A5设置独立变配电室,电源引自B7楼高压配电室.弱电系统：厂区弱电由晋中路引入,敷设至各单体的弱电机房。

道路照明系统：道路照明配电箱设在A4楼北侧，路灯沿道路两侧对称布置。

管道井、检修井、污水井的细部做法管道井细部做法：一、土建要求：1、土建首先要进行挂垂直线打点找方、找平管道井进行抹灰。

2、油工：进行找平、顺角（828第一次）第二次用828大面积找平，后刮白或滚涂料两遍（项目部进行验收，合格为准）。

二、暖通要求：1、水暖工第一步先挂垂直线，分别挂低、中、高区准线。

2、安装支架：①大管道井、多立管：要求三面设置支架（有门一侧不设置）。

②固定钢板：200m m×200mm×10mm（大管井）160mm×160mm×10mm（中管井）120mm×120mm×10mm（小管井）③支架用料：槽钢10#—12#（大管井）槽钢8#—10#（中、小管井）要求：（1）、固定钢板用剪板机下料，四边光滑、平整。

（2）、板四角用机械开孔，孔中距边20mm—30mm（大管井）板四角用机械开孔，孔中距边15mm（中、小管井）（3）、严禁用氧气、电焊开孔。

3、固定螺栓：12#—14#（大管井）10#（中、小管井）4、固定钢板安装要求平整,不得翘角，固定螺栓要求与板紧固后外露3—5扣，并加装装饰帽。

5、槽钢（共用支架）与管道的接触面与墙面不宜小于100mm（便于安装操作）。

6、“门”字架90度角下料要精准。

一般要求先做大样，后按大样进行施工。

7、槽钢（支架腿）要垂直于固定钢板正中，安装接触面要严密，而且要满焊。

8、焊缝要求均匀、平整、光滑。

不得堆焊、漏焊、点焊。

管道井要求：1、净高小于4米，设一道支架托架，安装高度1.6米。

2、净高大于4米，设两道支托架，安装高度下端1.6米，上端取中或偏上设另一道支托架。

3、同一层管井内支架安装高度要求一致。

4、防腐：（1）、固定钢板要除锈，刷黑色调和漆两遍。

（2）、槽钢支架要除绣，刷红色调和漆两遍。

（3）、如果装饰有要求，可按装饰的颜色进行刷漆。

5、管道铺设：根据设计图纸，必须进行二次深化设计（有关部门出图纸）。

管道井、管根、沟类工程做法，太优秀了！
一、管道井、电井
管道井、电井：必须暗处明做，不留死角，做到大小房间一个样，明暗处处有亮点；管道套管必须封堵，管道、桥架、母线穿墙、板根部必须收口。

工程实景：
二、几种根部处理
1、电井内桥架、母线穿楼板收口
2、管道穿墙、板根部收口
3、电梯机房内洞口收口
三、几种沟类创优细部做法
工程实景：
设备房如采用细混土作为面层，为保护主排水沟沟边阳角在使用中不被破损，可采用施工中块材边角料进行施工过渡。

排水沟周边块材先冲筋施工，再进行地面砼面层施工，确保块材与混凝土间无缝。

设备四周U-PVC排水沟先冲筋埋设，再进行地面面层施工。

U-PVC管预埋时与混凝土接触面必须预先打磨，确保施工后不空鼓。

问题：
1、以往按图集电缆沟施工时，花纹盖板安装后高出配电室地面，存在高地差。

2、盖板与地面平齐施工时，采用水泥砂浆阳角收口，易破碎，存在破损严重。

改进策划做法：为避免地沟花纹盖板铺设后与地面造成不平，宜在电缆沟侧面埋设角钢时内侧面焊接Phi;6圆钢，地面面层与圆钢上部平齐。

角钢与圆钢焊接时应采用地面侧单面焊，双面焊易引起盖板铺设不平整。

强弱电缆井道安全管理规定一、背景电力是现代社会不可或缺的基础设施，而强弱电缆是电力传输过程中的重要组成部分。

强弱电缆井道作为电缆的管道系统，由于其通道较窄、设备复杂等特性，经常存在安全问题。

为了保障人员的生命安全，保障电力系统的稳定运行，有必要对强弱电缆井道安全进行规定。

二、管道建设1.设计规范电缆井道的设计要符合国家和行业相关的规范标准。

对于强弱电缆管道建设，要考虑强弱电缆的管道分离，管道的布置、防水、通风、防火等设计。

2.建设要求强弱电缆井道的施工要求资质合格的施工单位进行，井道的建设需要符合国家有关建筑规范的要求。

施工过程中，要注意电缆管道和电缆分层布置设计，严格进行防水、防火、通风等措施，确保整个管道施工符合标准，避免安全隐患。

三、安全措施1.入井前安全检查在进行强弱电缆管道维护或操作时，必须进行入井前安全检查，对井口区域、进出口通道、安全氧含量等进行检查，确定井道通道内安全，方可进入操作。

2.进入井道的安全要求进入强弱电缆井道操作时，一定要穿戴好安全防护装备，如护目镜、手套等。

确保不损坏井道管道构件，同时要做好防护措施，防止出现电缆受损、短路等电气技术事故。

3.井道保持干燥强弱电缆井道应保持管道干燥，定期进行排水。

井道内有水位上涨情况时，要及时充分通风，确保井道内无凝结的水或蒸汽。

4.井道内温度控制强弱电缆井道内温度应控制在恒定的范围内，过高会造成绝缘水平损坏，过低会使电缆导体变脆。

四、安全保障1.电缆维护定期进行强弱电缆的维护和保养，保证电缆运行的可靠性和稳定性。

严格按照工艺流程和技术标准进行绝缘电阻、接地电阻等测量，定期检查电缆连接件的紧固状态。

2.安全教育加强强弱电缆井道内操作人员的安全意识教育，引导员工经常进行严格的安全自查，了解已发现的问题、问题原因、问题分级等，及时预防和解决问题。

同时，熟悉应对紧急情况的应急预案。

3.安全标识在强弱电缆井道入口设置安全标识牌，标明“禁止翻越”、“高压危险”等安全提示，提醒人员进入安全区域要做好安全防护措施。
