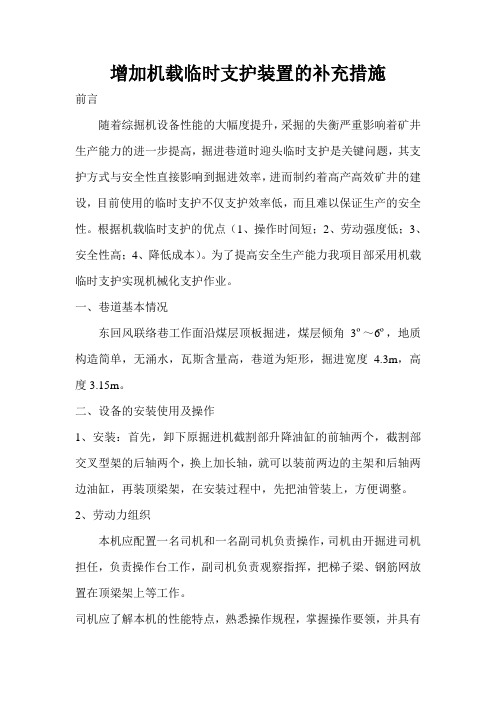

增加机载临时支护装置的补充措施前言随着综掘机设备性能的大幅度提升,采掘的失衡严重影响着矿井生产能力的进一步提高,掘进巷道时迎头临时支护是关键问题,其支护方式与安全性直接影响到掘进效率,进而制约着高产高效矿井的建设,目前使用的临时支护不仅支护效率低,而且难以保证生产的安全性。
根据机载临时支护的优点(1、操作时间短;2、劳动强度低;3、安全性高;4、降低成本)。
为了提高安全生产能力我项目部采用机载临时支护实现机械化支护作业。
一、巷道基本情况东回风联络巷工作面沿煤层顶板掘进,煤层倾角3º~6º,地质构造简单,无涌水,瓦斯含量高,巷道为矩形,掘进宽度 4.3m,高度3.15m。
二、设备的安装使用及操作1、安装:首先,卸下原掘进机截割部升降油缸的前轴两个,截割部交叉型架的后轴两个,换上加长轴,就可以装前两边的主架和后轴两边油缸,再装顶梁架,在安装过程中,先把油管装上,方便调整。
2、劳动力组织本机应配置一名司机和一名副司机负责操作,司机由开掘进司机担任,负责操作台工作,副司机负责观察指挥,把梯子梁、钢筋网放置在顶梁架上等工作。
司机应了解本机的性能特点,熟悉操作规程,掌握操作要领,并具有独立排除故障能力经技术考核合格方可上岗。
3、操作程序:综掘机完成掘割装煤作业后,将截割头放下,然后再按下列程序工作:首先检查支护各零部件管路是否正常,再把两位三通阀打到支护位置,打开掘进机泵站开关,给支护架供油。
把巷道支护的梯子梁和钢筋网放在顶梁架上(为防止梯子梁和钢筋网滑下伤人,可用细扎丝将放置在顶梁上的梯子梁和钢筋网先绑扎住),向前推动支护主架和顶梁液压控制手柄,这时主架和顶梁架有折合状态,慢慢平稳打开,开到所需的角度和位置再升主架,升到巷道顶板,把梯子梁和钢筋网压紧到巷道顶部,人就可以在支护下安全的打孔、上锚索、锚杆了。
装完网和锚索、锚杆,先把主架下降到最低位置,再折合主架和顶梁架,合到顶梁架扒在综掘机上为止,把两位三通阀打到掘进机位置,使掘进机正常工作,进行下一个循环掘进。
山西天润煤化集团德通煤业有限公司开拓二队机载临时支护安装安全技术措施一、概述1、掘进迎头临时支护安全问题是困扰煤炭生产多年的一项技术难题。
目前我队组使用的临时支护形式是窜管前探梁临时支护。
这种方式影响着掘进效率,且仍有安全的薄弱环节。
为适应井下现场的环境,降低工人施工劳动强度,提高了掘进效率,使锚护工人的安全得到了有效的保障,保证安全施工和安装时的安全,特制定本安全技术措施。
2、型号的组成Z L J — 20额定承载力(KN)机载临时液压支护二、主要结构、工作原理1、结构:顶梁架、站套(管)、油缸、插装式双向锁、高压油管路、分流集流阀、溢流阀、两位三通阀、高压油路过滤器、控制操作阀等组成。
2、原理:工作时用综掘机的泵站供油,通过二位三通阀经过高压油路过滤器到溢流阀供操作阀,经分流集流阀分流,进入双向锁,双向锁打开进入油缸,站套(管)打开升起、支护架打开升起;站管升高,直到所需要的高度,角度停止。
三、基本性能参数四、设备的安装使用与操作1、安装:卸下原掘进机截割部升降油缸的前轴两个,截割部与回转台的联接销轴两个,换上加长轴,就可以装前两边的油缸和站套(管),再连接支护架。
在安装过程中,先把油管路装上,方便调整。
2、劳动力组织⑴本机应配置一名司机和一名副司机负责操作,司机由开掘进司机担任,负责操作阀工作,副司机负责观察指挥,把钢带、钢网放在顶梁架上等工作。
⑵司机应了解本机的性能特点,熟悉操作规程,掌握操作要领,并具有独立排除故障能力经技术培训考核合格后方能上岗。
3、操作程序:掘进机完成割煤作业后,将截割头落地,本机再按下列程序工作:先检查支护各部位零部件管路是否正常,再把两位三通阀打到支护位置,打开掘进机泵站开关,给支护供油。
把即将支护的钢带和钢网放在支护架上用磁铁吸好,向前推动支护站套(管)和支护架架液压控制手柄,这时,站套(管)和支护架由拆合状态,慢慢平稳打开,开到所需要的角度和位置再升站管,直到升到巷道上顶板,把钢带和钢网压紧到巷道上顶板上,人就可以在支护下安全的打孔、上锚杆了。

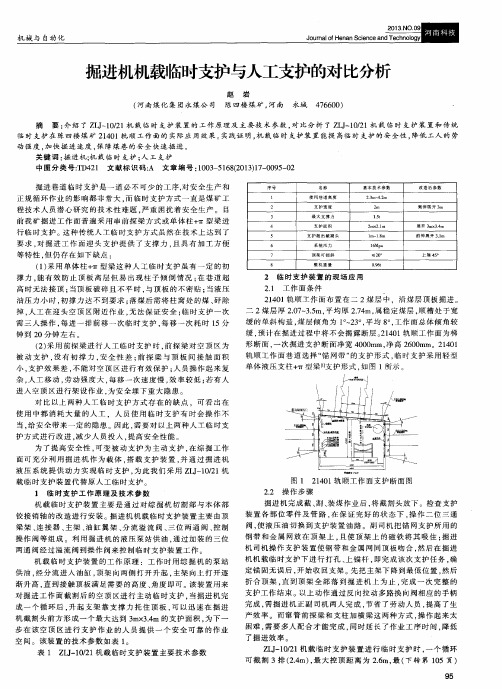

综掘机机载式临时支护装置使用总结【摘要】:针对巷道掘进中前探梁临时支护速度慢、顶板易发生下沉和变形的技术难题,用掘进机机载临时支护替代窜管前探梁临时支护巷道顶部具有良好效果;黔西公司青龙煤矿采用综掘机机载式临时支护(ZLJ-10/21)装置效果显著,有一定的借鉴意义。
【关键词】:综掘机临时支护推广与使用【引言】:根据目前国内掘进机发展水平,为满足巷道快速掘进及井下巷道支护要求,掘进机截割部上安装机载临时支护,从而取代人工打管棚支护,我矿选用山东兖煤精益机电设备有限公司生产的ZLJ-10/21机载临时支护,该临时支护护顶面积护顶面积为2~3.5(长)×2.7(宽),最大支护高度 4.2 m,最小支护高度2.3m,采用掘进机油泵提供动力源,额定压力为16 MPa,我矿巷道锚网支护间排距为800 mm×800 mm,掘进机掘进时,使用该装置后进行临时超前支护在3.2m,可以一次掘进3.2m进行锚网支护,提高了掘进速度,同时临时超前技护安全系数高于普通超前支护。
【主要内容】一、目前我国煤矿巷道开拓时,支护方式均采用多条前探梁(钢管或方钢)沿巷道方向悬挂于顶板处前探空顶区,防止顶板冒顶造成人身伤害事故。
这种前探梁支护缺陷为:没有初撑力,安全可靠性差,不能对空顶区顶板进行支撑力度保护,操作过程复杂,工人劳动强度大等。
我矿11607轨顺综掘巷道原临时支护方式为窜管前探梁支护,前探梁采用¢76mm钢管加工制作,长4.0 m,共3根。
为实现矿井高产高效,满足安全生产的要求,我矿在掘进工作面引进了ZLJ-10/21机载临时支护装置,装置安装在EBZ-160综掘机上,代替原有的窜管前探梁临时支护,取得了较好的支护效果。
临时支护装置工作原理及技术参数ZLJ-10/21机载临时支护装置有顶梁架、连接器、主架、油缸、高压油路过滤器、插装液压锁、高压油管路、分流集流阀、溢流阀、控制操作阀等组成。
【工作原理】机载临时支护装置工作时,用综掘机的原站供油,打开两位三通操作阀连通至支护的油路,关闭掘进机的油路,把顶架前伸、侧伸伸出,把支护的钢带和钢网放在顶梁架上,被磁铁吸好,向前推动支护主架和顶梁架液压控制手柄,液压油经溢流阀到操作阀,供经分流集流阀分流,进入双向锁,双向锁打开进入油缸,这时,主架和顶梁架有拆合状态慢慢平稳打开,操控到所需要的角度和位置再升主架,升到巷道上顶板,把钢带和钢网压紧在巷道顶板上,人就可以在支护下安全的打孔、上锚杆了。
总第209期2020年第9期机械管理开发MECHANICAL MANAGEMENT AND DEVELOPMENTTotal 209No.9, 2020机械分析与设计D01:10.16525/l4-1134/th.2020.09.065掘进工作面临时支护技术研究及应用李波(山西宏厦第一建设有限责任公司,山西阳泉045000)摘要:针对传统的带帽顶柱、悬吊式钢管、内注式单体液压支护技术很难全面保障掘进工作安全的问题,分析几种常用的机械式支护装置在临时支护中的应用。
利用当下最先进的掘进机机载临时支护装置,可大幅度提升临时支护效果,保障掘进工作面的安全,提升掘进工作效率。
关键词:掘进工作面临时支护支护技术应用中图分类号:TD825.3 文献标识码:A文章编号:1003-773X(2020)09-0155-02引言在矿井煤巷掘进过程中,临时支护技术的应用,可有效避免顶板发生变形和沉降离层,确保永久支 护施工顺利进行,故在巷道掘进工作中,必须要采取 合理的临时支护。
煤矿资源主要集中在地质复杂环 境下,随着开采深度的增加,煤矿分布范围和数量呈 直线上升趋势,且地质条件表现得更为复杂,煤巷围 岩破坏强烈、围岩变形和稳定性差,故为了确保施工 的安全性,必须要使用大量的临时支护,确保施工安 全,而传统的带帽顶柱、悬吊式钢管、内注式单体液 压支护技术很难全面保障掘进工作的安全,故需要 借助先进技术设备,利用当下最先进的掘进机机载 临时支护装置,可大幅度提升临时支护效果,保障掘 进工作面的安全,同时还能提升掘进工作效率[1]。
1工作面临时支护技术临时支护是相对永久支护提出的一种重要支护 方式,是在煤巷开挖后,永久支护前,使用顶板加以 防护,提高围岩自支撑能力,防止在后续施工过程中 发生顶板离层以及开挖扰动导致冒顶事故。
临时支 护的作用是暂时的,安全保护空顶作业人员。
通常情 况下巷道开挖后,都需要及时进行临时支护,因为永 久支护耗时长、要求高,直接进行永久支护很容易引 发围岩破坏,造成严重的安全事故,对永久支护来说 还会增加支护费用,降低永久支护的可靠性[2]。

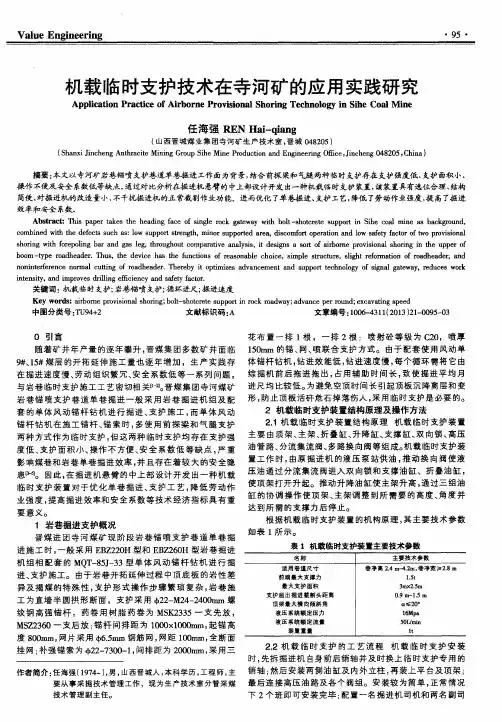

掘进工作面机载临时的支护设计和应用摘要:在煤矿开采掘进过程中,巷道地质条件复杂多变,巷道掘进的安全问题一直是困扰煤矿生产安全的一项技术难题。
掘进工作面临时支护是巷道永久性支护的前期工作,主要是为避免巷道顶板松散,出现离层剥落的现象,从而避免安全事故的发生。
而新型机载临时支护的应用则会让煤矿掘进的工作变得更加便捷、安全和高效。
关键词:临时支护;支护装置;煤矿掘进;支护形式1研究背景机载临时支护装置是煤矿巷道掘进过程中的重要设备,能有效解决支护效率过低和安全性过差的问题。
但是如果支护整体结构复杂、操作不简便、使用效果不好,则会严重影响支护效率及掘进自动化工作的进行。
国内煤矿目前普遍使用的临时支护形式是窜管前探梁和支柱加横梁两种方式。
这两种方式都严重影响着掘进效率,并且存在在空顶区锚固作业的安全隐患。
针对以上情况研究并设计出一种新型掘进机机载临时支护装置,来替代原有的临时支护方式将很有必要。
2新型机载临时支护的设计结合目前临时支护存在的问题及发展趋势,新型机载临时支护装置装配在掘进机截割部的中上部,选位合理,结构简单,对掘进机的改造量小,而且不干扰掘进机的正常截割作业。
在满足临时支护的同时也可托起锚网和钢带或槽钢,实现了机械化支护作业,降低了支护作业强度,提高了掘进效率,使锚护工人的安全得到了有效的保障。
2.1结构及工作原理1.结构:新型机载临时支护装置主要由顶架、主架、翻转油缸、升降油缸、折叠油缸、销轴、平衡阀、二位三通阀、高压油管路、分流集流阀、多路换向阀等组成。
2.工作原理:新型机载临时支护装置工作时,由掘进机的液压泵站供油,推动二位三通阀使液压油通过分流集流阀进入平衡阀和翻转油缸、折叠油缸,使主架、顶架升起打开。
通过控制手柄推动升降油缸使主架升高,通过多路换向阀进入三组油缸的协调操作使主架、顶架调整到所需的高度、角度并达到所需的支撑力后停止动作开始进行锚固作业。
完成以上作业后,将临时支护装置按逆向操作收回油缸并使顶架落在掘进机截割部盖板上。
160西部探矿工程2019年第4期机载式临时支护装置在综掘工作面的实践赵利兵”(晋煤集团凤凰山矿井下机电运行工区,山西晋城048007)摘要:根据目前矿井综掘巷道临时支护的使用现状,重点介绍了与综掘机相配套的机载式临时支护装置的基本结构和工作原理通过对综掘机机载式临时支护装置和目前使用的临时支护装置进行对比,有力地说明,综掘机机载式临时支护装置能够有效地增强对顶板的支护强度,在确保支护强度有效的能力下,可以提高掘进效率,保证准备巷道的掘进工效,为矿井的衔接计划有序、顺利完成创造了先期保障条件。

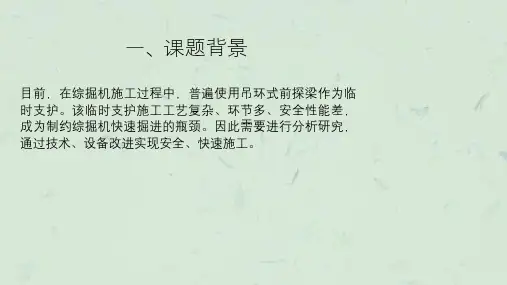

关键词:掘进机;机载式;临时支护中图分类号:TID421文献标识码:A文章编号:1004-5716(2019)04-0160-031概述随着社会的进步,机械化程度得到了大幅提高.目前矿井井型越来越大,这要求综采工作面也要大幅提升自己的产能,矿井为保证采掘衔接能够按计划开展.就要求准备巷道的掘进工效和进尺水平必须同步得到提高〉为此巷道的快速开掘也成为煤矿生产环节中的一个短板.如何安全高效地开掘准备巷道成为目前煤矿生产的技术性重点难题’目前该矿综掘T.作面使用的临时支护方式为:在迎头永久支护锚杆末端安装吊环,通过将圆杠穿过吊环形成的简单“圆杠+吊环”结构作为临时支护使用(如图1所示)。
“圆杠+吊环”结构虽然有使用简单方便的优点,但其支护强度不足,安全性能不够是最大的缺点,“圆杠+吊环”组成的临时支护具有如下缺点:(1)“圆杠+吊环”组成的临时支护对空顶区区域的支护形式为被动支护,安全性不高;(2)“圆杠+吊环”组成的临时支护形式与顶板为点线接触,支护面积小,对空顶区的有效支护效果较差;(3)制作“圆杠+吊环”组成的临时支护所使用的钢管为空心管,在特殊情况下不能正常使用.比如:在遇到顶板破碎或巷道起伏变化较大时。
鉴于目前使用的临时支护的缺点,2016年11月,凤凰山矿一五一盘区XV1206巷和一五二盘区XV2303综采工作面顺槽巷综掘工作面引进了2套新式的机载式临时支护装置,代替原有的“圆杠+吊环”形式的临时支护,••-1900800800800木楔t---------—------—图I“圆杠+吊环”方式进行临时支护示意图机载式临时支护装置是安装在综掘机上的一套液压支护系统,能够很好地处理该矿综掘工作面目前面临的,诸如支护强度不足、人员操作过程中安全性不高等问题,2机载式临时支护装置结构和原理*收稿日期:2018-09-07作者简介:赵刊兵(1981-),男(汉族).山两晋城人,助理7:程师.现从事矿井下机电运行管理T.作.2019年第4期西部探矿工程161机载式临时支护装置是由顶梁支承框架、主架、油缸等组成,顶梁板结构如图2所示。

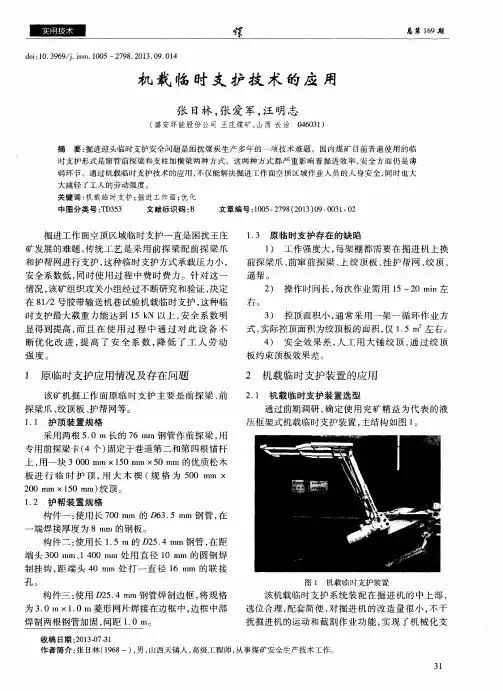

机载式临时支护技术研究与应用
一、应用背景
新疆公司龟兹矿业于2014年2月购置到矿一套ZLJ-6.5型掘进机用机载式临时支护装置,安装在北方交通EBZ132掘进机上。
4月18日安装调试好开始使用。
1、机载式临时支护装置结构和原理
机载式临时支护装置由站套、站管、顶梁板、伸长部四大机构及其配套的液压系统组成。
顶梁板结构如图1所示。
图1 机载式临时支护装置顶梁板结构
机载式临时支护装置在掘进机的中前部。
卸下掘进机升降用的两个前轴、两个后轴,换上加长轴,即可安装油缸和主架。
机载式临时支护工作状态如图2所示。
图2 机载式临时支护工作状态示意图
二、临时支护装置的推广应用
1、支护装置的现场使用情况
(1)支护装置的优点
A、支护装置安全系数高,使用便捷,有效改善了工作面掘进过程中的支护状况。
B、控顶距可达到2.0~3.0m,可满足两排间距作业的需要,同时超前性临时支护对顶板的主动控制性较好。
(2)支护装置需要改进的地方
A、合理优化管路位置和强度,避免装置升降和综掘机割煤过程中造成的管路挤压。
B、固定机载支护装置的销轴强度和闭锁问题,避免销轴切断或脱落。
C、综掘机安装机载支护后需要加装后机灯的照明问题。
2、临时支护的推广认定
(1)机载临时支护装置改变了目前普遍使用的窜管前探梁和支柱加横梁的两种支护方式,具有创新意义。
(2)对现有综掘机改造量小、不干扰正常的截割作业功能,在降低劳动强度、提高综掘效率、保障锚护工人安全方面通过龟兹矿的应用,效果显著。
(3)支护装置需要改进的地方已经和生产厂家进行了沟通和交流,并把该项作为技术要求写进以后的协议里。
3、机载临时支护的推广工作
(1)鉴于机载临时支护的优越性能,龟兹矿业在原有一套的基础上又增加了三套(该矿共有5台综掘机),已于2014年8月28日签订了技术协议;
(2)潘津煤矿的综掘条件与龟兹相近,使用三一重工生产的型号为EBZ132的综掘机二台,我们已经与机载临时支护装置厂家进行接触,争取尽早投入应用以及应用跟踪;
(3)下一步对其他下属各矿综掘条件与厂家沟通,有条件的逐步推广使用(其它各矿综掘机载推广基本情况统计表)。
其它各矿综掘机载推广基本情况统计表
问题汇报:8月23日张志立老总在众维煤业下井进行双基检查时发现12031上顺乳化液箱内悬浮物多,呈豆腐渣状物。
要求机电部与厂家联系解决。
8月29日众维对乳化液进行了更换,悬浮物没有了,但有少许沉淀,为了保障乳化液质量和不损坏设备管路,要求厂家二次发货解决沉淀问题(已于8月30日发货),到货更换后再进行落实。
机电部
2014年8月31日。
