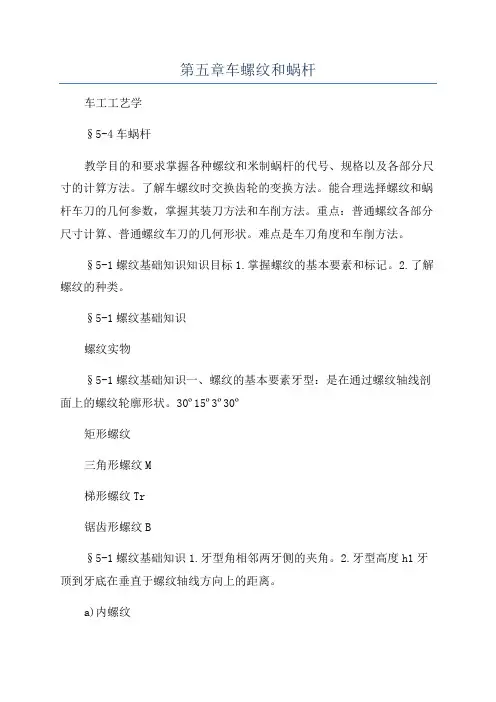

第五章车螺纹和蜗杆车工工艺学§5-4车蜗杆教学目的和要求掌握各种螺纹和米制蜗杆的代号、规格以及各部分尺寸的计算方法。
了解车螺纹时交换齿轮的变换方法。
能合理选择螺纹和蜗杆车刀的几何参数，掌握其装刀方法和车削方法。
重点：普通螺纹各部分尺寸计算、普通螺纹车刀的几何形状。
难点是车刀角度和车削方法。
§5-1螺纹基础知识知识目标1.掌握螺纹的基本要素和标记。
2.了解螺纹的种类。
§5-1螺纹基础知识螺纹实物§5-1螺纹基础知识一、螺纹的基本要素牙型：是在通过螺纹轴线剖面上的螺纹轮廓形状。
30º15º3º30º矩形螺纹三角形螺纹M梯形螺纹Tr锯齿形螺纹B§5-1螺纹基础知识1.牙型角相邻两牙侧的夹角。
2.牙型高度h1牙顶到牙底在垂直于螺纹轴线方向上的距离。
a)内螺纹b)外螺纹§5-1螺纹基础知识3.螺纹大径(d,D)4.螺纹小径(d,D)5.螺纹中径D)(d,6.螺纹公称直径1122螺纹大径尺寸。
a)内螺纹b)外螺纹7.螺距P相邻两牙在中径线上对应点间的轴向距离。
§5-1螺纹基础知识8.导程Ph导程是指同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离。
PhnP单线螺纹纹多线螺9.螺纹升角在中径圆柱或中径圆锥上，螺旋线的切线与垂直于螺纹轴线的平面的夹角称为螺纹升角。
PhnPtand2d2螺旋线螺纹升角§5-1螺纹基础知识二、螺纹的分类粗牙普通螺纹普通螺纹细牙普通螺纹紧固螺纹(三角形)小螺纹(公称直径范围0.3~1.4mm)螺纹英制螺纹55°非密封管螺纹管螺纹(三角形)55°密封管螺纹60°密封管螺纹米制锥螺纹梯形螺纹传动螺纹锯齿形螺纹矩形螺纹圆螺纹专门用途螺纹§5-1螺纹基础知识补充：旋向顺时针旋转时旋入的螺纹称为右旋螺纹逆时针旋转时旋入的螺纹称为左旋螺纹§5-1螺纹基础知识三、螺纹的标记普通螺纹分粗牙普通螺纹和细牙普通螺纹。

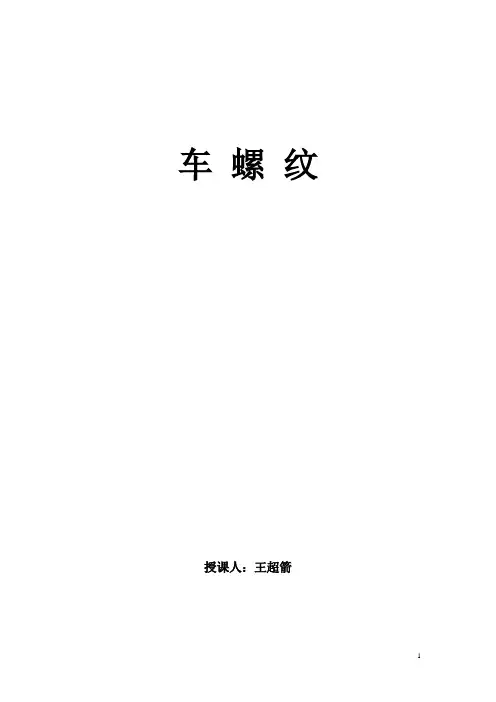

车螺纹授课人：王超箭螺纹加工在各种机械产品中，带有螺纹的零件应用广泛。
车削螺纹是常用的方法，也是车工的基本技能之一。
螺纹的种类很多，按形成螺旋线的形状可分为圆柱螺纹和圆锥螺纹：按用途不同可分为连接螺纹和传动螺纹：按牙形特征可分为三角螺纹，矩形螺纹，梯形螺纹和锯齿形螺纹：按螺旋线的旋向可分为右旋螺纹和左旋螺纹：按螺旋线的线数可分为单线螺纹和多线螺纹。
一 车三角形螺纹1螺旋线与螺纹（1） 螺旋线 点沿圆柱或圆锥表面作螺旋运动的轨迹，该点的轴向位移与相应的角位移成正比。
（2） 螺纹 在圆柱表面上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽圆柱螺纹 在圆柱表面上形成的螺纹。
圆锥螺纹 在圆锥表面上形成的螺纹。
外螺纹 在圆柱或圆锥外表面上所形成的螺纹。
内螺纹 在内圆柱或内圆锥表面上所形成的螺纹。
单线螺纹 沿一条螺旋线所形成的螺纹。
螺纹紧固螺纹（三角形螺纹）管螺纹（三角形螺纹）传动螺纹 专门用途螺纹普通螺纹粗牙普通螺纹细牙普通螺纹小螺纹（公称直径为0.3～1.4mm 英制螺纹550非密封管螺纹 550密封管螺纹600密封管螺纹米制锥螺纹(梯形、锯齿形、矩形、圆螺纹）多线螺纹沿两条或两条以上的螺旋线所形成的螺纹，该螺旋线沿轴向等距分布称多线螺纹右旋螺纹顺时针旋转时旋入的螺纹左旋螺纹逆时针旋转时旋入的螺纹2三角形螺纹的种类和用途因其规格和用途不同，可分为普通螺纹、英制螺纹、管螺纹3普通各部分名称A.牙型角（a）是螺纹牙型上，相邻两牙侧间的夹角B 螺距（P）相邻两牙在中径线上对应两点间的轴向距离。
C 导程（L）在同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹L=P多线螺纹L=nP内螺纹外螺纹图5-1 普通螺纹的基本要素D 螺纹直径公称直径代表螺纹尺寸的直径，指螺纹大径的基本尺寸。
外螺纹大径（d）亦称外螺纹顶径。
外螺纹小径（d1）亦称外螺纹底径。
内螺纹大径（D）亦称外螺纹底径。
内螺纹小径（D1）亦称外螺纹孔径。
