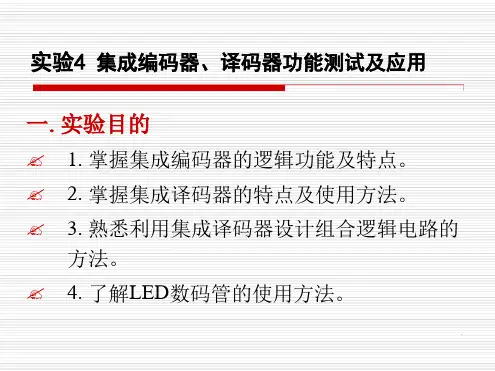

集成编码器、译码器功能测试及应用

实验三编码器、译码器及应用电路设计一、实验目的：1、掌握中规模集成编码器、译码器的逻辑功能测试和使用方法；2、学会编码器、译码器应用电路设计的方法；3、熟悉译码显示电路的工作原理。

二、实验原理：1、什么是编码：用文字、符号、数字表示特定对象的过程。

2、编码器74LS147的特点及引脚排列图：4、什么是译码：编码的逆过程，即把代码状态的特定含义“翻译”出来的过程。

译码器按照功能的不同，一般分为三类：二进制译码器、二—十进制译码器、显示译码器。

（1）变量译码器74LS138的特点及其引脚排列图：反码输出。

（2）码制变换译码器：译码器74LS42的特点及其引脚排列图：（3）数码显示与七段译码驱动器：a、七段发光二极管数码显示管的特点：（共阴极）b、七段译码驱动器：4、在本数字电路实验装置上已完成了译码器74LS48和数码管之间的连接图。

三、实验器件：集成块：74LS147 74LS138 74LS42四、实验内容与步骤：三四端接高电频，五端随便，数码管的单独端接低电频。

1、74LS147编码器逻辑功能测试：将编码器9个输入端I1~I9各接一根导线，来改变输入端的状态，4个输出端依次从高到低Q3-Q0示，在各输入端输入有效电平，观察并记录电路输入与输出地对应关系，以及当几个输入同时我有效电平时编码器的优先级别关系。

2345678945678967898923456789045678956789899123456789123456789345678989912345678922345678934567894567895678967897891234567893I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Q +++=++++=++++=++++++=逻辑表达式2、74LS138 译码器逻辑功能测试：逻辑表达式 012510121012400120m m A m m A 54========A A A Y A A YA A A YA A Y3、74LS47译码器逻辑功能测试：DABC ABCD D C B A D C B A Q D C AB D C B A D C B A D ABC ABCD D C AB D C B A D C B A Q DC ABD ABC ABCD CD B A D C AB D C B A D C B A D C B A CD B A D C B A Q ABCDD ABC D C B A D C B A CD B A D C B A Q D C B A ABCD CD B A BCD A D C B A CD B A Q D C AB D BC A D C B A ABCD CD B A D C B A BCD A Q D BC A D C B A CD B A ABCD D C B A BCD A CD B A D C B A Q G FE D C B A +++=+++++++=+++++++++=+++++=+++++=++++++=+++++++=进一步猜测，74ls47为反码输出，在以下进行试验。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。

二、实验原理。

1. 译码器。

译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。

在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。

在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。

2. 编码器。

编码器是一种将数字信号转换为另一种数字信号的设备。

在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。

三、实验内容。

1. 实验仪器与材料。

本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。

实验材料包括数字信号发生器、示波器连接线等。

2. 实验步骤。

（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。

（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。

（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。

（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。

四、实验结果与分析。

通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。

通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。

五、实验总结。

本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。

译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。

六、实验心得。

通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。

译码器功能测试及应用体会译码器是一种重要的电子设备，其功能是将输入的一组编码信号转换成相应的解码输出信号。

在各种电子设备中广泛应用，如计算机、通信设备、遥控器等。

我在实际使用中对译码器的功能进行了测试，并有一些应用体会。

首先，我测试了译码器的基本功能。

我使用了一个4位2进制码作为输入信号，并将其连接到译码器的输入端口。

经过译码器的处理，输出了对应的解码信号。

我验证了译码器能够正确地将输入信号转化为对应的输出，这表明译码器具有良好的解码功能。

测试结果符合我的预期，这也验证了译码器的基本功能是正常的。

其次，我还对译码器的灵活性进行了测试。

我使用了不同类型的输入信号，并观察译码器的输出是否能够正常解码。

结果显示，译码器能够适应不同类型的输入信号，并能够正确解码输出。

这说明译码器具有很高的灵活性，能够满足不同应用场景的需求。

在实际应用中，我发现译码器有很多用途。

首先，译码器可以用于电子设备的控制。

例如，我可以将一个译码器连接到遥控器的按钮上，每个按钮对应一个编码信号。

当我按下按钮时，译码器将解码输出信号发送给被控制的设备，实现遥控器的功能。

这种应用非常方便，可以实现远程控制各种设备。

另外，译码器还可以用于数据传输。

当我需要将一个二进制信号传输给其他设备时，可以使用译码器将其转化为对应的解码信号，然后通过通信线路传输给目标设备。

目标设备接收到信号后，再使用相同类型的译码器将解码后的信号转回原始的二进制信号。

这种应用在数据通信中非常常见，有助于提高数据传输的准确性和稳定性。

此外，译码器还可以用于信息显示。

如LED显示屏，可以使用译码器将输入的编码信号解码成不同的字符或图形，并通过LED灯显示出来。

这样可以实现信息的直观展示，例如在交通信号灯中，不同颜色的LED灯通过译码器解码，展示不同的信号，便于行人和驾驶员理解。

总结起来，译码器是一种功能强大、灵活性高的电子设备。

在测试中，它展现了良好的解码功能和适应不同输入信号的能力。

数电实验二数据编码器和译码器功能验证数据编码器和译码器是数电实验中常用的电路元件，用于将逻辑电平转换为二进制编码或者从二进制编码转换为逻辑电平。

本实验将验证编码器和译码器的功能。

编码器是一种将多个输入信号转换为对应的二进制编码输出信号的电路。

常见的编码器有优先编码器，BCD编码器和十进制-二进制编码器等。

本实验将以优先编码器为例进行验证。

实验所需器件和元件：1.优先编码器芯片（例如74LS148）2.开关等输入元件3.LED灯等输出元件4.电源和杜邦线等实验用品实验步骤：1.连接电源和电路元件：将电源连接到优先编码器芯片上，并将开关等输入元件和LED灯等输出元件连接到芯片上相应的管脚上。

2.编码器功能验证：通过设置不同的输入信号，观察输出信号的变化。

例如，设置开关为输入信号，并将不同的开关打开或关闭，观察LED灯的亮灭情况。

3.结果分析：根据编码器的功能特点，分析输出信号与输入信号的对应关系。

对于优先编码器而言，输入信号优先级较高的输入将被编码输出，而其他输入则被忽略。

4.译码器功能验证：将输入信号与编码器的输出信号连接，观察译码器的输出信号。

可以通过设计逻辑门电路来实现译码器的功能。

5.结果分析：根据译码器的功能特点，分析输出信号与输入信号的对应关系。

例如，对于BCD编码器而言，4位BCD码将被译码为10位二进制信号。

6.实验总结：通过本实验的验证，可以得出编码器和译码器的功能特点和应用范围。

编码器可以将多个输入信号编码为二进制信号输出，而译码器可以将二进制信号译码为对应的输出信号，用于实现数据的编码和译码。

本实验的目的是验证编码器和译码器的功能，通过观察输入信号和输出信号的对应关系，可以了解编码器和译码器的工作原理，并掌握它们的应用场景。

实验结果应与预期结果一致，即输入信号与编码/译码输出信号之间有明确的对应关系。

同时，实验还可以加深对数字电路和逻辑门电路的理解，提高实验操作能力和分析问题的能力。

译码器和编码器实验报告实验报告：译码器和编码器实验目的：1.了解数字电路中译码器和编码器的原理。

2.通过实验了解译码器和编码器的工作过程。

3.锻炼实验操作能力。

实验器材：1.数字实验箱。

2.74LS147译码器芯片。

3.74LS148编码器芯片。

4.连线电缆。

5.电源。

实验原理：1.译码器的作用是将输入的数字信号转换成特定的输出信号。

2.编码器的作用是将特定的输入信号转换成数字信号。

3.74LS147是一个10到4行BCD译码器，输入BCD码，输出对应的十进制数。

4.74LS148是一个4到10行BCD编码器，输入对应的十进制数，输出对应的BCD码。

实验步骤：1.搭建74LS147译码器电路。

2.输入BCD码，记录输出的十进制数。

3.搭建74LS148编码器电路。

4.输入十进制数，记录输出的BCD码。

实验结果：1.输入BCD码1111，输出的十进制数字为15。

2.输入BCD码0001，输出的十进制数字为1。

3.输入十进制数字9，输出的BCD码为1001。

4.输入十进制数字3，输出的BCD码为0011。

实验结论：1.通过本次实验，我们成功了解了数字电路中译码器和编码器的原理和工作过程，掌握了实验操作技能。

2.74LS147译码器芯片的作用是输入BCD码，输出对应的十进制数；74LS148编码器芯片的作用是输入对应的十进制数，输出对应的BCD码。

3.译码器和编码器是数字电路中常用的组件，广泛应用于计算机、通信等各个领域，对现代生产和生活产生了巨大的影响。

4.数字电路是计算机科学中非常重要的基础，通过实验学习数字电路的原理和工作方式，有助于我们更好地理解计算机的工作原理，同时也有助于锻炼我们的实验操作能力。

学生实验报告学院：课程名称：数字电路实验与设计专业班级：姓名：学号：学生实验报告(一)学生姓名学号同组人: 实验项目编码器、译码器的功能测试及应用■必修□选修□演示性实验■验证性实验□操作性实验□综合性实验实验地点W105 实验仪器台号指导教师实验日期及节次一、实验综述1. 实验目的：（1）了解编码器、译码器和数码管的管脚排列和管脚功能。

（2）掌握编码器、译码器和数码管的性能和使用方法。

2. 实验所用仪器及元器件：（1）示波器、信号源、万用表、数字实验箱和电脑。

（2）集成电路TTL74LS147、TTL74LS148、TTL74LS47、TTL74LS04、电阻和电位器等。

3. 实验原理：（1） 10- 4线优先编码器74HC14774HC147外引线排列如图1所示，逻辑符号如图2所示。

图1 74HC147外引脚排列图图2 74HC147逻辑符号如图74HC147有9路输入信号，4位BCD码输出，因输出端带圈，所以输入输出均为低电平有效。

他将0—9十个十进制数编成4位BCD码，可把输入端的9路输入信号和隐含的不变信号按优先级进行编码，且优先级别高的排斥级别低的。

当输入端都无效时，隐含着对0路信号进行编码（输出采用反码输出）。

74HC147的功能见表1。

表1 10- 4线优先编码器74HC147输入输出I2I3I4I5I6I7I8I9I3Y2Y1Y0Y1H H H H H H H H H H H H H××××××××L L H H L×××××××L H L H H H××××××L H H H L L L×××××L H H H H L L H××××L H H H H H L H L×××L H H H H H H L H H××L H H H H H H H H L L×L H H H H H H H H H L HL H H H H H H H H H H H L （2） 8-3线优先编码器74LS14874LS148是8-3线优先编码器逻辑符号如图3，外引线排列如图4所示。

编码器译码器实验报告编码器和译码器实验报告引言编码器和译码器是数字电路中常见的重要组件，它们在信息传输和处理中起着至关重要的作用。

本实验旨在通过实际操作和观察，深入了解编码器和译码器的原理、工作方式以及应用场景。

实验一：编码器编码器是一种将多个输入信号转换为较少数量输出信号的电路。

在本实验中，我们使用了4-2编码器作为示例。

1. 实验目的掌握4-2编码器的工作原理和应用场景。

2. 实验器材- 4-2编码器芯片- 开发板- 连接线3. 实验步骤首先，将4-2编码器芯片插入开发板上的对应插槽。

然后，使用连接线将编码器的输入引脚与开发板上的开关连接，将输出引脚与数码管连接。

接下来，按照编码器的真值表，将开关设置为不同的组合，观察数码管上显示的输出结果。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现4-2编码器的工作原理。

它将4个输入信号转换为2个输出信号，其中每个输入组合对应唯一的输出组合。

这种编码方式可以有效地减少输出信号的数量，提高信息传输的效率。

实验二：译码器译码器是一种将少量输入信号转换为较多数量输出信号的电路。

在本实验中，我们使用了2-4译码器作为示例。

1. 实验目的掌握2-4译码器的工作原理和应用场景。

2. 实验器材- 2-4译码器芯片- 开发板- 连接线3. 实验步骤首先，将2-4译码器芯片插入开发板上的对应插槽。

然后，使用连接线将译码器的输入引脚与开发板上的开关连接，将输出引脚与LED灯连接。

接下来，按照译码器的真值表，将开关设置为不同的组合，观察LED灯的亮灭情况。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现2-4译码器的工作原理。

它将2个输入信号转换为4个输出信号，其中每个输入组合对应唯一的输出组合。

这种译码方式可以实现多对一的映射关系，方便信号的解码和处理。

实验三：编码器和译码器的应用编码器和译码器在数字电路中有广泛的应用场景。

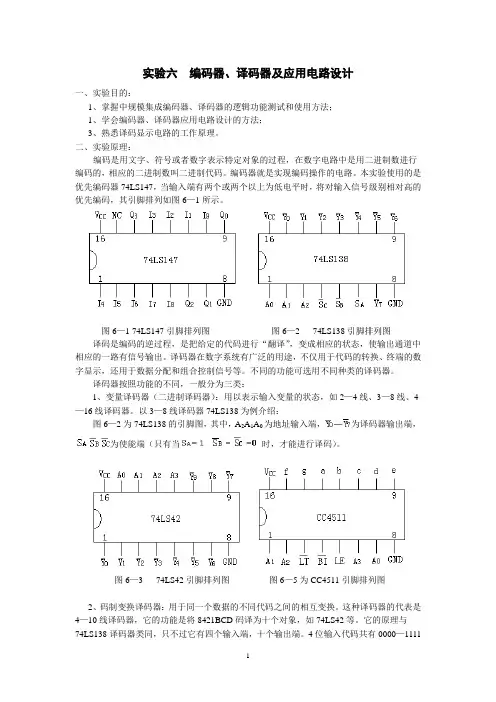

实验六编码器、译码器及应用电路设计一、实验目的：1、掌握中规模集成编码器、译码器的逻辑功能测试和使用方法；1、学会编码器、译码器应用电路设计的方法；3、熟悉译码显示电路的工作原理。

二、实验原理：编码是用文字、符号或者数字表示特定对象的过程，在数字电路中是用二进制数进行编码的，相应的二进制数叫二进制代码。

编码器就是实现编码操作的电路。

本实验使用的是优先编码器74LS147，当输入端有两个或两个以上为低电平时，将对输入信号级别相对高的优先编码，其引脚排列如图6—1所示。

图6—1 74LS147引脚排列图图6—2 74LS138引脚排列图译码是编码的逆过程，是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器按照功能的不同，一般分为三类：1、变量译码器（二进制译码器）：用以表示输入变量的状态，如2—4线、3—8线、4—16线译码器。

以3—8线译码器74LS138为例介绍：图6—2为74LS138的引脚图，其中，A2A1A0为地址输入端，为译码器输出端，为使能端（只有当时，才能进行译码）。

图6—3 74LS42引脚排列图图6—5为CC4511引脚排列图2、码制变换译码器：用于同一个数据的不同代码之间的相互变换。

这种译码器的代表是4—10线译码器，它的功能是将8421BCD码译为十个对象，如74LS42等。

它的原理与74LS138译码器类同，只不过它有四个输入端，十个输出端。

4位输入代码共有0000—1111十六种状态组合，其中有1010—1111六个没有与其对应的输出端，这六组代码称为伪码，当伪码输入时，十个输出端均处于无效状态。

图6—3为74LS42的引脚排列图。

3、数码显示译码器：将数字、文字、符号的代码译成数字、文字、符号的电路。

（1）七段发光二极管数码管：图6—4（a）(b)为共阴管电路和共阴数码管引出脚功能图。

实验二组合逻辑电路编码器、译码器的设计与测试实验二组合逻辑电路编码器、译码器的设计与测试一、实验目的：1、掌握组合逻辑电路的设计与测试方法；2、通过对编码器、译码器功能的测试掌握其原理。

二、实验设备及元器件：数字电路实验箱相关器件：74LS00 (四二输入与非门) 74LS04 (六反相器)74LS08 (四二输入与门) 74LS148 (8线-3线优先编码器) 其他设计所需的相关芯片，可以向老师索取。

三、实验内容：1. 用小规模集成门设计2线---4线译码器：(实验教材P67)(1) 2线---4线译码器原理：输入2位二进制代码，每组码值分别对应于4个输出端中的一个端子有效，有效输出可以是高电平有效，或者低电平有效，这由设计者的设计方案决定。

(2) 根据译码原理列写真值表如下：输出端低电平有效输出端高电平有效(3) 写出表达式、画逻辑图、按逻辑图选相应器件搭建电路： 2－4线译码器的电路原理图1所示A B 0 0 0 1 1 0 1 1 F0 F1 F2 F3 0 1 1 1 1 0 1 1 1 1 0 1 11 1 0 A B 0 0 0 1 1 0 1 1 F0 F1 F2 F3 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 1 图1 2－4线译码器（4）A、B端接高低电平开关，F0、F1、F2、F3接至逻辑指示灯，列表记录A、B不同组合时，F0、F1、F2、F3的状态。

注意：图中画出的是高电平有效的2-4译码器，用二输入与非门(74LS00)和反相器(74LS04)；为减少连线，也可不用输出端反相器，输出译码端为低电平有效。

2．中规模集成编码器功能测试：74LS148(1) 编码器原理：为区分一系列不同的事物，将其中的每个事物用一个二值代码表示，这就是编码。

编码器的功能，就是将各输入端的高、低电平形式所代表的信息，译成相应的代码输出。

优先编码器，在设计时对输入的待编码信息端按优先顺序排了队，当几个输入信号同时待编码时，只对其中优先权最高的一个进行编码。
