2 编码器 编码器按照被编信号的不同特点和要求，有各种不同的类型， 常见的有二-十进制编码器（又称十进制-BCD码编码器）和优 先编码器。 二-十进制编码器是将0 ~ 9 这十个数字分别编成4位BCD码
输出标志
标志输出不是正常编码
优先编码器 优先编码器是数字系统中实现优先权管理的一个重要逻辑部件。 没有普通编码器的输入使用限制 编码群输出端
使能端 扩展端
权值由高到低
反 码 输 出
例7.7 由148构成16级不同中断请求的中断优先编码器
2
1
7.1.3 多路选择器和多路分配器 功能：完成对多路数据的选择与分配、在公共传输线上实现多路 数据的分时传送。
典型计数器实例之1------T4193（4位二进制同步可逆计数器）
高电平有效清零端 低电平有效预制端
上升沿触发
异步清零
异步置数
同步计数 计数器的作用是不但可以用来计数，还可以构成分频器，一 个二进制计数器还可以用来构成任意进制的计数器
一、用193构成小于16进制的计数器
A、构成模10加法计数器 模10加法计数器的状态图如图
2n个输出函数（对应于mi）
P 219 图7.7是T4138 的逻辑电路图
使能端
低电平有效
译码输出低电平
高 电 平 有 效
低电平输出主要是为了减少芯片的功耗. 例题1
用两片的T4138构成一个4—16的译码器
右图是138的引脚 图和符号图,如何 构成呢?
构成的关键是确 定新译码器的输 入输出是什么?
寄存器实例之一：T1194 见书P242

数字电路-编码器与译码器演示幻灯片共26页PPT

数字电路-编码器与译码器演示幻灯片共26页PPT
数字电路-编码器与译码器演示幻灯片
1、合法而稳定的权力在Байду номын сангаас用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
45、自己的饭量自己知道。——苏联
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬

编码器与译码器课件

编码器与译码器课件
编码器无法正常启动
检查电源连接是否正常，确保 电源电压在规定范围内。
编码器输出信号异常
检查编码器的信号线是否连接 良好，检查信号线的屏蔽层是 否接地。
编码器精度误差
检查编码器的安装是否牢固， 确保安装面平整，无振动。
编码器过热
检查编码器的散热是否良好， 确保周围无杂物阻挡通风。
译码器常见问题与解决方案
03
译码器
二进制译码器
01
二进制译码器是一种组合逻辑电 路，它可以将给定的二进制代码 转换为相应的输出信号。
02
二进制译码器的输入端数目为 2^n，其中n是输入二进制代码的
位数。
二进制译码器的输出端数目为 2^m，其中m是输出信号的位数 。
03
二进制译码器的工作原理是根据 输入的二进制代码，将对应的输
成本预算
在满足性能要求的前提下，考虑成本预算，选择性价比高的编码 器和译码器。
编码器与译码器的接口类型
01
02
03
模拟接口
编码器和译码器提供模拟 信号输出，如电压或电流 ，用于驱动执行机构。
数字接口
编码器和译码器提供数字 信号输出，如脉冲计数或 方向信号，用于控制系统 的运动控制。
网络接口
编码器和译码器支持网络 通讯协议，如Modbus、 Profibus等，实现远程控 制和数据传输。
译码器无法正常启动
检查译码器的电源连接是否正常，确保电源 电压在规定范围内。
译码器输出异常
检查译码器的输入信号是否正常，检查信号 线是否连接良好。
译码器响应速度慢
检查译码器的参数设置是否正确，确保符合 实际需求。
译码器过热
检查译码器的散热是否良好，确保周围无杂 物阻挡通风。

数字电路译码器PPT课件

数字电路译码器PPT课件
解：(1) 根据逻辑函数选择译码器。 A、B、C三变量，选3线—8线译码器 CT74LS138。该译码器输出低电平有效。
(2) 写出标准与—或表达式→与
S1
非表达式。
S2
Y1 ABC ABC C
S3
= ABC ABC ABC ABC ABC
74LS138
= m1 m3 m5 m6 m7
Y 9 A3 A2 A1A0 …
Y 15 A3 A2 A1A0
第27页/共45页
A
S1
S2
S3
D
C B
(4) 画连线图
令A3=A、A2=B、A1=C、A0=D
S1 S2 S3
& Y
第28页/共45页
6.2.3 显示译码器
能够显示数字的器件称为数字显示器。 显示译码器----将与数字对应的二进制代码翻译成数字 显示器所能识别的信号的译码器。
Y3 A2 A1A0 m3
Y4 A2 A1 A0 m4
Y5 A2 A1A0 m5
令A2=A、A1=B、A0=C
Y6 A2 A1 A0 m6 Y7 A2 A1A0 m7
Y m1m3 m5 m6 m7 Y1Y 3Y 5Y 6Y 7
Y2 m0 m7 Y 0Y 7
第24页/共45页
第26页/共45页
(3) 将逻辑函数式和4-16译码器输出表达式比较
Y 0 A3 A2 A1A0
Y 1 A3 A2 A1A0 Y 2 A3 A2A1A0 … Y 7 A3A2 A1A0
Y 8 A3 A2 A1A0
令A3=A、A2=B、A1=C、A0=D
F m0 m1m3 m14 m15 Y 0Y 1Y 3Y 14Y 15
S1

编码器、译码器 ppt课件

编码器、译码器 ppt课件
n和m的关系 m≤2n,这样才能保证对应一组输入代码，有且
仅有一个输出与之对应。
ppt课件
26

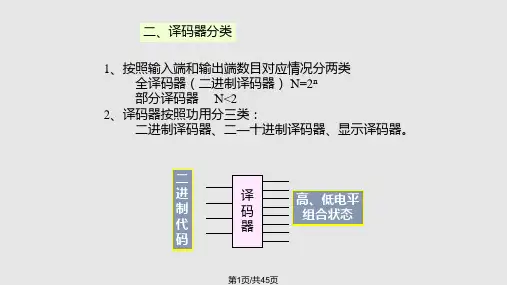

二．二进制译码器
输入端为n个，则输出端为2n个，且对应于输入 代码的每一种状态，2n个输出中只有一个为1（或为 0），其余全为0（或为1）
2线—4线译码器 3线—8线译码器 4线—16线译码器
ppt课件
27
任务一仿真测试编码器的逻辑功能
一、编码器的基本概念及工作原理
编码——将某种代码或电位信号转换成二进制代码的过程。 编码器：能够实现编码功能的数字电路称为编码器。
一般而言，N个不同的信号，至少需要n位二进制数编码。
N和n之间满足下列关系: 2n≥N
ppt课件
1
二、二进制普通编码器
将输入信号变成二进制代码的电路称为二进制编码器。 即：对应一个输入信号，输出相应的二进制代码。
Y1 I7 I7 I6 I7 I6 I5 I4 I3 I7 I6 I5 I4 I3 I2 I7 I6 I5 I4 (I3 I2 )
Y0 I7 I7 I6 I5 I7 I6 I5 I4 I3 I7 I6 I5 I4 I3 I2 I1 I7 I6 I5 I6 I4 I3 I6 I4 I2 I1
列编码表如右表所示：
ppt课件
9
得到输出函数如下：
Y3 I 8 I 9 I8I9
Y2 I 4 I 5 I 6 I 7 I4I5I6I7
Y1 I 2 I 3 I 6 I 7 I2I3I6I7
Y0 I1 I 3 I 5 I 7 I 9 I1I 3 I 5 I 7 I 9

《编码器与译码器 》课件

《编码器与译码器 》课件
编码器与译码器
本课件将介绍编码器与译码器的基本概念、作用及应用场景。还将讨论不同
类型的编码器和译码器，数字编码器和模拟编码器的区别，以及编码器和译
码器在通信系统和数字计算机中的应用。
编码器的作用与应用
数据转换
信息压缩
Hale Waihona Puke 将信号或数据转换为特定的编码形式，以便
将大量数据压缩为较小的编码形式，以节省
编码器和译码器的优缺点与发展趋势
1
优点
2
缺点
3
发展趋势 ➡️
高效、精确、可靠，适
复杂性较高，成本较
更高的集成度，更小的
用于多种应用场景。
高，对电路设计要求严
尺寸，更低的功耗，更
格。
高的数据传输速率。
编码器和译码器在音频、视频和图像编
码中的应用
应用领域
编码器类型
应用举例
音频编码
MP3编码器
音乐存储和传输
视频编码
H.264编码器
在线视频播放
图像编码
JPEG编码器
数字相机和图像传输
总结
编码器和译码器在数字通信、信息处理和计算机科学领域起着重要作用。随
着技术的不断发展，编码器和译码器将在更多领域得到应用，并不断进步和
改进。
传输或存储。
存储空间。
错误检测 ❌
数据安全
通过添加冗余信息来检测和纠正传输中的错
对敏感信息进行加密，以保护数据的安全性。
误。
译码器的作用与应用
数字信号处理
遥控与遥感
电子游戏
将数字信号解码为模拟信号
将接收到的遥控信号解码为
将用户的输入解码为游戏中
或可读的数据。

数字电路-编码器与译码器 PPT

数字电路-编码器与译码器 PPT
由此，片（1）、（2）便构成了4—16线译码器。
★74LS138 3-8译码器 应用1——实现逻辑函数
例4.1 用全译码器实现逻辑函数 f ABCABCABCABC 解 （1）全译码器的输出为输入变量的相应最小项之非，故先将逻辑函数式 f 写成最
小项之反的形式。由摩根定理
f ABCABCABCABC
输入信号(模拟电压)， 同时加到7个比较器的反 相端，基准电源经串联 电阻分压为8级，量化单 位q=UR／7，各基准电压 分别加到比较器的同相 端。
这里寄存器74LS373 由8个D触发器构成。它 的作用是把比较器输出 的信号经寄存器缓冲。
2. 二—十进制编码器
将十进制数的0~9编成二进制代码的电路 (8421BCD码编码器Binary Coded Decimal)。 如:实训4中采用的74LS147优先编码器.
图中，译码器的输出用来 控制存储器的片选端,而译码器 的输出信号取决于高位地址码 A5~A8。A5~A8四位地址有16个输 出信号，利用这些输出信号从16 片存储器中选用一片，再由低位 地址码A0~A4从被选片中选中一 个字，从而读出选中字的内容。
74LS147优先编码器功能表
输入
输出
74LS147编码器的逻辑符号
I9 I8 I7 I6 I5 I4 I3 I2 I1
111111111 0X X XXXXXX 1 0 X XXXXXX 1 1 0 XXXXXX 1 1 1 0 XXXXX 1 1 1 1 0 XXXX 1 1 1 1 1 0 XXX 1 1 1 1 1 1 0 XX 111111 10X 111111 110
数字电路-编码器与译码器
一、编码器
问题:将4个抢答器的输出信号编为二进制代码，设计一个 简单的电路实现此功能——这个过程就是编码。

编码器和译码器原理优秀课件

编码器和译码器原理优秀课件

信号。
函 Y2 = I4 + I5 + I6 + I7
数 式
Y1 = I2 + I3+ I6 + I7 Y0 = I1 + I3+ I5 + I7
输入
I0 I1 I2 I3 I4 I5 I6 I7
输出
Y2 Y1 Y0
000 001 010 011 100 10 1 110 111
函数式
Y2 I4 I5 I6 I7 I4 I5 I6 I7 Y1 I2 I3 I6 I7 I2 I3 I6 I7 Y0 I1 I3 I5 I7 I1 I3 I5 I7
信号 m = 2n
… …
An-1
Ym-1
如： 2 线 — 4 线译码器 3 线 — 8 线译码器 4 线 — 16 线译码器
1. 3位二进制译码器 ( 3 线 – 8 线)
A0 3位
A1 二进制 译码器
A2
真值表
函数式
…
Y0 A2 A1 A0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
Y1 0 0 0 0 0 0 0 0 0 0 1
0 0 1 00000010
Y7
0 0
1 1
0 1
00000100 00001000
1 0 0 00010000
1 0 1 00100000
1 1 0 01000000
1 1 1 10000000
Y0 A2 A1 A0
Y1 A2 A1 A0
Y2 A2 A1 A0 Y4 A2 A1 A0 Y6 A2 A1 A0 Y3 A2 A1 A0 Y5 A2 A1 A0 Y7 A2 A1 A0
S1 、S2 、S3

编码器和译码器

编码器和译码器
计算机电路基础
在许多数字设备中，数字信号的运算都是按照二进制代码进行的，而运算的 结果往往又必须转换成十进制的形式显示出来，也可以认为，编码器和译码器都 属于代码转换器类。
在数字电路中，用二进制信息表示特定对象的过程称为编码。能实现编码的 逻辑电路称为编码器。常用的编码器有二进制编码器、二－十进制编码器、优先 编码器等。
A I8 I9 B I4 I5 I6 I7 C I2 I3 I6 I7 D I1 I3 I5 I7 I9
前面讨论的二进制编码器和二－十进制编码器的输入信号是相互排斥的，同 一时刻只允许有一个有效输入信号，若同时有两个以上的输入信号要求编码时， 输出端就会出现错误。而优先编码器可以有多个输入信号同时有效，编码器按照 输入信号的优先级别进行编码。
例7.4 用一个74LS138实现逻辑函数 Y ABC ABC ABC 。
解 Y0 ABC ，Y4 ABC Y，7 ABC
，则
其逻辑图如下图所示。
Y Y0 Y4 Y7 Y 0Y 4Y 7
CT74LS138实现逻辑函数Y的逻辑图
在数字系统装置中，经常需要把数字、文字和符号等二进制编码翻译成人 们习惯的形式，直观地显示出来，以便于查看和对话。这种可以直接驱动显示 器的译码器称为显示译码器。
用门电路实现逻辑电路，如下图所示。
8线－3线编码器逻辑图
用BCD码对十进制数进行编码的电路，称为二－十进制编码器。 其中，输入信号为为 ，输出信号为 ，所以也称为十线－四线译码器。列出 二－十进制编码器的编码表，如下表所示。
二－十进制编码器的编码表
根据二－十进制编码器的编码表可以写出输出逻辑函数表达式为
二进制编码器是用n位二进制表示2n个信号的编码器。以三位二进制编码器 为例进行介绍。

编码器 PPT

编码器 PPT

注意： 输入：逻辑0(低电平）有效 输出：反码输出
电路扩展应用：
①输入信号的连接；
②级联问题（芯片工作的优先级）；
③输出信号的连接。
例：试用两片74LS148接成16线－4线优先编码器，将A0～ A15 16个输入信号编为二进制编码Z3Z2Z1Z0=0000～1111。 其中A15的优先权最高，A0的优先权最低。
逻 辑
Y2 I4 I5 I6 I7 I4 I5I6 I7
表 达
Y1 I2 I3 I6 I7 I2 I3I6 I7
式 Y0 I1 I3 I5 I7 I1I3I5I7
逻辑图
Y2
Y1
Y0
Y2
Y1
Y0
≥1
≥1
≥1
&
&
&
I7I6I5I4
I3I2
(a) 由或门构成
I1 I0
I7I6I5I4
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
2. 3位二进制优先编码器 输平入有在高设效优I电7的先优编先码级器别中最优高先，级I别6次高之的，信依号此排类斥推级，别I低0最的低输。码。出输以出原
输
入
输出
I7 I6 I5 I4 I3 I2 I1 I0 1×××××××
0 1××××××
I7I6I5I4
Y1 I7 I7 I6 I7 I6I5I4I3 I7I6I5I4I3I2 I7 I6 I5I4I3 I5I4I2
Y0 I7 I7 I6I5 I7 I6I5I4I3 I7 I6I5I4I3I2I1
I7 I6I5 I6I4I3 I6I4I2I1
逻辑图
三位二进制普通编码器
I0
输入：I0～I7 8个高电平信号，

第7讲编码器与译码器

第7讲编码器与译码器
12345678
Y0 Y1 Y2 Y3 Y4 Y5 Y6
Y7
74LS138
A0 A1 A2
S2 S3 S1
A0 A1 A2 S2 S3 S1 Y7 GND (a) 引脚排列图
A0 A1 A2
S2 S3 S1
(b) 逻辑功能示意图
G2 S2 S3
真值表
输 使能
入 选择
输
出
S1 G 2
A2 A1 A0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
011
01
0
1 1 1 1 0 ×××
100
01
0
1 1 1 1 1 0××
101
01
0
1 1 11 1 1 0×
1 10
01
0
11111110
111
01
7.1.3 二---十进制编码器
二---十进制编码器的作用：将十个状态（对应于十进制的 十个代码）编制成BCD码。 10线—4线编码器是将十进制数码转换为二进制代
A1 A0
LT
IB
IBR
电源＋5V
Vcc
Ya
Yb
74LS48
Yc
Yd
(T339)
Ye
Yf
Yg GND
地
控制端
LT ：测试端
输 A3 入 A2 数 A1
IB ：灭灯端(输入) 据 A0
Y 0 A2 A1 A0 m0
Y 1 A2 A1 A0 m1 Y 2 A2 A1 A0 m2
Y 3 A2 A1 A0 m3 Y 4 A2 A1 A0 m4
Y 5 A2 A1 A0 m5
Y 6 A2 A1 A0 m6 Y 7 A2 A1 A0 m7

电子科技大学,数字电路译码器与编码器.ppt

电子科技大学,数字电路译码器与编码器.ppt
编码器译码器的应用
实验目的
实验原理
实验内容
注意事项
一、实验目的
实验目的
实验原理
1、学习编码器译码器的工作原理。 2、掌握编码器译码器的使用及测试方法。 3、熟悉数码管的使用。 4．利用编码器、译码器进行电路设计。
实验内容
注意事项
二、实验原理
1、编码器
实验目的
实验原理
实验内容
编码器是将数字系统输入的信 息，如：字母、符号、二进制以外 的其它数或控制信号等转换为二进 制代码的电路。

注意事项
四、注意事项
实验目的
1．应注意所有的集成电路芯片都应接电 源和地，否则不工作。 2．如果显示译码器应该显示“0”，而实际显示的 是 “8”，可能是显示译码器的高位输入 端“D”或“Da8”没有接地。 3．若优先编码器的输出始终为“111”， 则可能是优先编码器74LS148的输入 使能端没有设置为低电平。
0
1
1
74LS148功能表
（3）编码器的扩展
实验目的
实验原理
实验内容
注意事项
2、译码器
译码器是一个单输入、多输出的组
实验目的
合逻辑电路。它将二进制代码转换成为
对应信息的器件。译码器在数字系统中
实验原理
有广泛的用途，不仅用于代码的转换、 终端的数字显示，还用于数据分配，存 储器寻址和组合控制信号等。不同的功 能可选用不同种类的译码器。
实验内容
注意事项
优先编码器
实验目的
实验原理
实验内容
注意事项
74LS148引脚图
输 入
输 出
E
实验目的
I
I0
X
I1

数字电路-编码器与译码器演示幻灯片共26页

数字电路-编码器与译码器演示幻灯片共26页

谢谢！
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
数字电路-编码器与译码器演示幻灯片
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
பைடு நூலகம்
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。

数字电子技术4.4.1-2 编码器、译码器课件

数字电子技术4.4.1-2 编码器、译码器课件

逻 辑 图
输输入入 输输出出 为为反原 变变量量
Y2
1
Y2
≥1 &
Y1
1
Y1
≥1
Y0
1
Y0 ≥1
&
1
I7
I6
1
1
I7
I6
1
I5
1
I5
1
1
I4
I3 I2 I1 I0
11
1
11
I4 I3 I2
I1 I0
二、二-十进制编码器
用 4 位二进制代码对 0 ~ 9 十个信号进行编码的电路。
1. 8421 BCD 编码器
I0
2. 8421 BCD 优先编码器 I2 I1
Y0
3.
集成 10线 （74147
-4线优先编码器 I4
74LS147）
I6 I8
I3 I5 I7
二-十进制 编码器
Y1 Y2 Y3
I9
4. 集成 8线 -3线优先编码器 74148,74LS148
三、几种常用编码
1. 二-十进制编码
8421 码 余 3 码 2421 码 5211 码 余 3 循环码 右移循环码
输入选通控制端
S1 、S2 、S3
2. 其他
循环码（反射码或格雷码）
ISO码
ANSCII（ASCII）码
代码转换器：一种编码形式转换为另一种编码形式
常见：BCD码与二进制数的转换
4.4.2 译码器（Decoder）
编码的逆过程，将二进制代码转换为单一有效输出过程
一、二进制译码器(Binary Decoder)
A0 输入 n 位 A1
3 线 - 8 线译码器逻辑图 — 输出低电平有效

数字电路-编码器与译码器PPT课件

数字电路-编码器与译码器PPT课件

由此，片（1）、（2）便构成了4—16线译码器。
11
★74LS138 3-8译码器 应用1——实现逻辑函数
例4.1 用全译码器实现逻辑函数 f ABC ABC ABC ABC 解 （1）全译码器的输出为输入变量的相应最小项之非，故先将逻辑函数式 f 写成最
小项之反的形式。由摩根定理
5
★74LS148 8-3线优先编码器 应用2
用编码器构成A/D转换器
图4.15为 74LS148构成的A/D转 换器。这个电路主要由 比较器、寄存器和编码 器3部分组成。
输入信号(模拟电压)， 同时加到7个比较器的反 相端，基准电源经串联电 阻分压为8级，量化单位
q=UR／7，各基准电压
分别加到比较器的同相端。
2n ≥m
3
1. 二进制编码器
◆ 用n 位二进制代码对2n个信号进行编码的电路就是二进制编码器。
74LS148是8-3线优先编码 器
表4.10 74LS148编码器功能表
输入
EI I7 I6 I5 I4 I3 I2 I1 I0
1 XXXXXXXX 0 1 1 1 1 1 11 1 0 0 XXXXXXX 0 1 0 XXXXXX 0 1 1 0 XXXXX 0 1 1 1 0 XXXX 0 1 1 1 1 0 XXX 0 1 1 1 1 1 0 XX 01111110X 011111110
C B A
D•
•
◆ 电路中，当D=0时，片（2）被禁止，片（1）工作，这时将DCBA的
0000~0111 这 8 个代码译成片（Y01~）Y7
8 个低电平信号输出。
◆ 当D=1时，片（1）被禁止，片（2）工作，这时则将DCBA的
1000~1111 这 8 个代码译成片（Y02~）Y7

编码器和译码器的应用PPT91页

编码器和译码器的应用PPT91页
Thank you
60、人民的幸福是至高无个的法。— —西塞 罗
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/12/12
输入信号(模拟电压)， 同时加到7个比较器的反 相端，基准电源经串联 电阻分压为8级，量化单 位q=UR／7，各基准电压 分别加到比较器的同相 端。
这里寄存器74LS373 由8个D触发器构成。它 的作用是把比较器输出 的信号经寄存器缓冲。
8
2. 二—十进制编码器
将十进制数的0~9编成二进制代码的电路 (8421BCD码编码器Binary Coded Decimal)。 如:实训4中采用的74LS147优先编码器.
B
0
0
0
1
1
0
1
1
Y3 Y2 Y1 Y0
0001 0010 0100 1000
真值表与我们前面学过的什么很相似？你发现了吗？
2020/12/12
10
1. 二进制译码器 二进制译码器是把二进制代码的所有组合状态都翻译出
来的电路。如果输入信号有n 位二进制代码，输出信号为m个，m = 2n。
● 74LS138——二进制译码器。
11
74LS138译码器的逻辑符号
三点说明：
◆ 当S1=0时，无论其他输入信号 是什么，输出都是高电平，即无效 信号。
◆在S1=1，S2 S3 =0时，输出信号 Y0 ~ Y7 才取决于输入信号A2、 A1、 A0的组合。
◆ S2 S3 为高电平时，输出也都是无效信号。
2020/12/12
12
2020/12/12
2n ≥m
5
1. 二进制编码器
◆ 用n 位二进制代码对2n个信号进行编码的电路就是二进制编码器。
74LS148是8-3线优先编码器
表4.10 74LS148编码器功能表
输入
EI I7 I6 I5 I4 I3 I2 I1 I0
1 XXXXXXXX 0 1 1 1 1 1 11 1 0 0 XXXXXXX 0 1 0 XXXXXX 0 1 1 0 XXXXX 0 1 1 1 0 XXXX 0 1 1 1 1 0 XXX 0 1 1 1 1 1 0 XX 01111110X 011111110
例：用两片3-8线译码器74LS138构成4-16线译码器，电路如图4.7所示。
C B A
D•
•
◆ 电路中，当D=0时，片（2）被禁止，片（1）工作，这时将DCBA的
0000~0111 这 8 个代码译成片（1）Y0 ~ Y7 8 个低电平信号输出。
◆ 当D=1时，片（1）被禁止，片（2）工作，这时则将DCBA的
DCBA
1111 0110 0111 1000 1001 1010 1011 1100 1101 1110
2020/12/12
9
二、译码器
◆ 例：一个简单的两位二进制代码的译码器。
输入是一组两位二进制代码AB，输出是与代码状态相对应的 4个信号Y3Y2Y1Y0。
表4.12 译码器的真值表
输入
输出
A
• “太阳当空照，花儿对我笑，小鸟说早早早……”
4( =22)种情况，需2位二进制码就能将所有情况表示； 8 ( =23)种情况，需3位二进制码就能将所有情况表示； 16 ( =24)种情况，需4位二进制码就能将所有情况表示；
2n种情况，只需要n位二进制码就能完全表示！
7种情况需几位二进制 码表示？9种呢？
第4章 编码器与译码器
Coder and Decoder
2020/12/12
1
一、编码器
问题:将4个抢答器的输出信号编为二进制代码，设计一个 简单的电路实现此功能——这个过程就是编码。
丁 丙 乙 甲 输 入 输出
A3 A2 A1 A0 F1 F0
F0 =A3+A1 F1 =A3+A2
⑴
0 001 00
1000~1111 这 8 个代码译成片（2）Y0 ~ Y7 8 个低电平信号输出。
由2此020，/12片/12（1）、（2）便构成了4—16线译码器。
13
★74LS138 3-8译码器 应用1——实现逻辑函数
2020/12/12
输
Y2Y1Y0
111 111 000 001 010 011 100 101 110 111
出
GS EO
11 10 01 01 01 01 01 01 01 01
74LS148逻辑符号
6
★74LS148 8-3线优先编码器 应用1
微控制器报警编码电路
图4.14所示为利用 74LS148编码器监视8个化学 罐液面的报警编码电路。若8 个化学罐中任何一个的液面
超过预定高度时，其液面检 测传感器便输出一个0电平到 编码器的输入端。编码器输 出3位二进制代码到微控制器。 此时，微控制器仅需要3根输 入线就可以监视八个独立的 被测点。
2020/12/12
7
★74LS148 8-3线优先编码器 应用2
用编码器构成A/D转换器
图4.15为74LS148构 成的A/D转换器。这个 电路主要由比较器、寄 存器和编码器3部分组成。
⑵
0 010 01
⑶
⑷
2020/12/12
0 100 10 1 000 11
4-2线编码器
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
74LS147优先编码器功能表
输入输出Leabharlann 74LS147编码器的逻辑符号
I9 I8 I7 I6 I5 I4 I3 I2 I1
111111111 0X X XXXXXX 1 0 X XXXXXX 1 1 0 XXXXXX 1 1 1 0 XXXXX 1 1 1 1 0 XXXX 1 1 1 1 1 0 XXX 1 1 1 1 1 1 0 XX 111111 10X 111111 110
表4.13 74LS138译码器功能表
输入
输出
◆ 另有三个附加的控制端
2020/12/1S2 1、S2、S3
S1 S2 S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
0× ×1 10 10 10 10 10 10 10 10
××× 1 1 1 1 1 1 1 1 ××× 1 1 1 1 1 1 1 1 0 0 001111111 0 0 110111111 0 1 011011111 0 1 111101111 1 0 011110111 1 0 111111011 1 1 011111101 1 1 111111110
