编码器和译码器实验报告

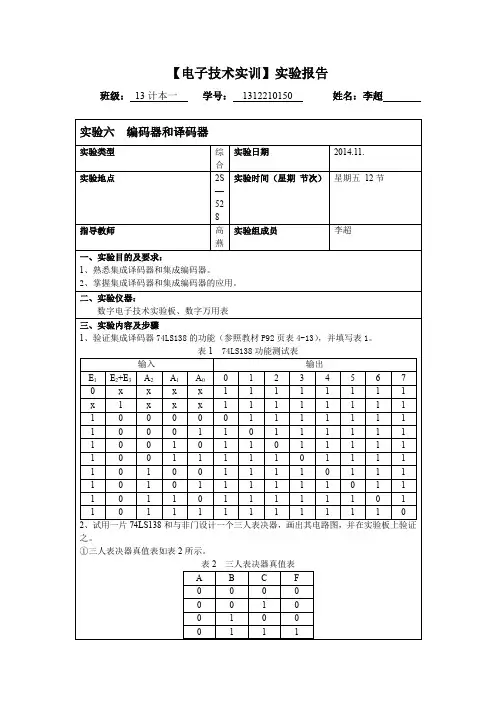

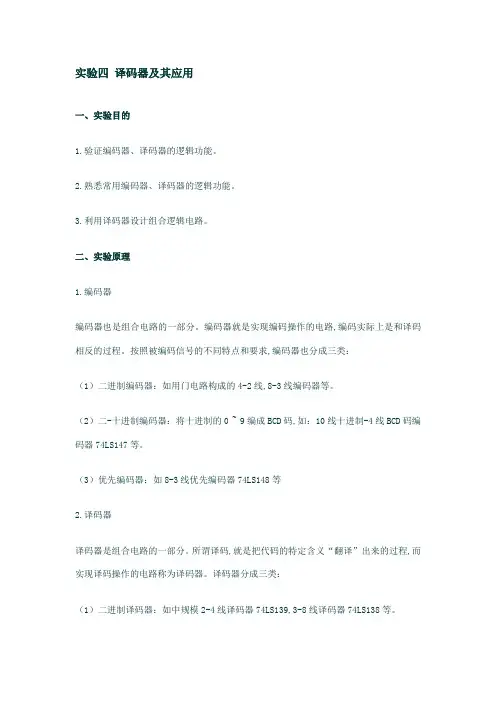

实验四译码器及其应用一、实验目的1.验证编码器、译码器的逻辑功能。

2.熟悉常用编码器、译码器的逻辑功能。

3.利用译码器设计组合逻辑电路。

二、实验原理1.编码器编码器也是组合电路的一部分。

编码器就是实现编码操作的电路,编码实际上是和译码相反的过程。

按照被编码信号的不同特点和要求,编码器也分成三类：（1）二进制编码器：如用门电路构成的4-2线,8-3线编码器等。

（2）二-十进制编码器：将十进制的0 ~ 9编成BCD码,如：10线十进制-4线BCD码编码器74LS147等。

（3）优先编码器：如8-3线优先编码器74LS148等2.译码器译码器是组合电路的一部分。

所谓译码,就是把代码的特定含义“翻译”出来的过程,而实现译码操作的电路称为译码器。

译码器分成三类：（1）二进制译码器：如中规模2-4线译码器74LS139,3-8线译码器74LS138等。

（2）二-十进制译码器：实现各种代码之间的转换,如BCD码-十进制译码器74LS145等。

（3）显示译码器：用来驱动各种数字显示器,如共阴数码管译码驱动74LS48（或74LS248）共阳数码管译码驱动74LS47（或74LS247）等。

三、实验内容与步骤1.编码器实验（1）将10线-4线（十进制――BCD码）编码器74LS147集成片插入IC空插座中,管脚排列图见图11。

输入端1~9通过开关接高低电平（开关开为“1”、关为“0”）,输出Q D、Q C、Q B、Q A接LED发光二极管。

接通电源,按表3输入各逻辑电平,观察输出结果并填入表3中。

图11 74LS147管脚排列图表3 十进制/BCD编码器功能表注：表中×为状态随意表4 8线-3线编码器功能表注：表中×为状态随意（2）将8线-3线优先编码器74LS148集成片插入IC空插座中,按上述同样方法进行实验论证。

管脚排列图见图12。

按表4输入各逻辑电平,观察输出结果并填入表4中。

图12 74LS148管脚排列图2.译码器实验（1）将二进制2-4线译码器74LS139插入IC空插座中,管脚排列图见图13。

实验报告: 编码器和译码器1. 背景在信息传输和存储过程中，编码器和译码器是两个关键的组件。

编码器将信息从一个表示形式转换成另一个表示形式，而译码器则将编码的信息还原为原始的表示形式。

编码器和译码器在各种领域中都得到广泛应用，如通信系统、数据压缩、图像处理等。

编码器和译码器可以有不同的实现方式和算法。

在本次实验中，我们将研究和实现一种常见的编码器和译码器：霍夫曼编码器和译码器。

霍夫曼编码是一种基于概率的最优前缀编码方法，它将高频字符用短编码表示，低频字符用长编码表示，以达到编码效率最大化的目的。

2. 分析2.1 霍夫曼编码器霍夫曼编码器的实现包括以下几个步骤：1.统计字符出现频率：遍历待编码的文本，统计所有字符出现的频率。

2.构建霍夫曼树：根据字符频率构建霍夫曼树。

树的叶子节点代表字符，节点的权重为字符频率。

3.生成编码表：从霍夫曼树的根节点出发，遍历树的每个节点，记录每个字符对应的编码路径。

路径的左移表示0，右移表示1。

4.编码文本：遍历待编码的文本，将每个字符根据编码表进行编码，得到编码后的二进制序列。

2.2 霍夫曼译码器霍夫曼译码器的实现包括以下几个步骤：1.构建霍夫曼树：根据编码器生成的编码表，构建霍夫曼树。

2.译码二进制序列：根据霍夫曼树和待译码的二进制序列，从根节点开始遍历每个二进制位。

当遇到叶子节点时，将对应的字符输出，并从根节点重新开始遍历。

3.重建原始文本：将译码得到的字符逐个组合，得到原始的文本。

3. 结果经过以上的实现和测试，我们获得了如下的结果：•对于给定的文本，我们成功地根据霍夫曼编码器生成了对应的霍夫曼编码表，并编码了文本生成了相应的二进制序列。

•对于给定的二进制序列，我们成功地根据霍夫曼译码器进行了译码，并将译码得到的字符逐个组合，得到了原始的文本。

实验结果显示，霍夫曼编码器和译码器能够有效地将文本进行压缩和恢复，达到了编码效率最大化和数据传输压缩的目的。

编码后的文本长度大大减小，而译码后的原始文本与编码前几乎完全一致。

编码器和译码器实验报告一、实验目的本次实验的主要目的是了解编码器和译码器的工作原理，掌握它们的应用方法，以及通过实际操作加深对它们的理解。

二、实验原理1. 编码器编码器是将输入信号转换为不同形式输出信号的电路。

常见的编码器有二进制编码器、格雷码编码器等。

其中，二进制编码器将输入信号转换为二进制数输出，而格雷码编码器则将输入信号转换为格雷码输出。

2. 译码器译码器是将输入信号转换为相应输出信号的电路。

常见的译码器有二进制译码器、BCD译码器等。

其中，二进制译码器将输入信号转换为相应位置上为1的二进制数输出，而BCD译码器则将4位二进制数转换为相应十进制数输出。

三、实验步骤1. 实验材料准备：编码开关、LED灯、电源线等。

2. 搭建编码-解码电路：将编码开关接入编码器输入端，并将LED灯接入对应位置的解码器输出端。

3. 进行测试：打开电源后，在编码开关上随意调整开关状态，观察LED灯是否能够正确显示对应的输出状态。

4. 实验记录：记录每次调整开关状态后LED灯的输出状态，以及对应的二进制数或十进制数。

四、实验结果与分析经过实验，我们得到了以下结果：1. 二进制编码器测试结果：编码开关状态 | 输出LED灯状态 | 二进制数---|---|---0000 | 0001 | 00000001 | 0010 | 00010010 | 0100 | 00100011 | 1000 | 00110100 | 0001 | 01000101 | 0010 | 01010110 | 0100 | 01100111 | 1000 | 0111从上表中可以看出，二进制编码器将输入的四位开关状态转换为相应的四位二进制数输出。

2. BCD译码器测试结果：编码开关状态（二进制）| 输出LED灯状态（十进制）---|---0000-1001（十进制）| 对应数字的十进制形式从上表中可以看出，BCD译码器将输入的4位二进制数转换为相应的十进制数字输出。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。

二、实验原理。

1. 译码器。

译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。

在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。

在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。

2. 编码器。

编码器是一种将数字信号转换为另一种数字信号的设备。

在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。

三、实验内容。

1. 实验仪器与材料。

本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。

实验材料包括数字信号发生器、示波器连接线等。

2. 实验步骤。

（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。

（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。

（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。

（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。

四、实验结果与分析。

通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。

通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。

五、实验总结。

本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。

译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。

六、实验心得。

通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。

译码器和编码器实验报告实验报告：译码器和编码器实验目的：1.了解数字电路中译码器和编码器的原理。

2.通过实验了解译码器和编码器的工作过程。

3.锻炼实验操作能力。

实验器材：1.数字实验箱。

2.74LS147译码器芯片。

3.74LS148编码器芯片。

4.连线电缆。

5.电源。

实验原理：1.译码器的作用是将输入的数字信号转换成特定的输出信号。

2.编码器的作用是将特定的输入信号转换成数字信号。

3.74LS147是一个10到4行BCD译码器，输入BCD码，输出对应的十进制数。

4.74LS148是一个4到10行BCD编码器，输入对应的十进制数，输出对应的BCD码。

实验步骤：1.搭建74LS147译码器电路。

2.输入BCD码，记录输出的十进制数。

3.搭建74LS148编码器电路。

4.输入十进制数，记录输出的BCD码。

实验结果：1.输入BCD码1111，输出的十进制数字为15。

2.输入BCD码0001，输出的十进制数字为1。

3.输入十进制数字9，输出的BCD码为1001。

4.输入十进制数字3，输出的BCD码为0011。

实验结论：1.通过本次实验，我们成功了解了数字电路中译码器和编码器的原理和工作过程，掌握了实验操作技能。

2.74LS147译码器芯片的作用是输入BCD码，输出对应的十进制数；74LS148编码器芯片的作用是输入对应的十进制数，输出对应的BCD码。

3.译码器和编码器是数字电路中常用的组件，广泛应用于计算机、通信等各个领域，对现代生产和生活产生了巨大的影响。

4.数字电路是计算机科学中非常重要的基础，通过实验学习数字电路的原理和工作方式，有助于我们更好地理解计算机的工作原理，同时也有助于锻炼我们的实验操作能力。

译码器、编码器及其应用实验报告实验四译码器、编码器及其应用实验人员：班号：学号：一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器和编码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，74LS20，74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。

电路图如Figure 1所示：Figure 2时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。

将结果与上面实验结果对照。

Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按Figure 5所示的电路连接。

并用Multisim进行仿真，将结果对比。

Figure 6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如Figure 7所示（实验台上的电路没有接下面的两个8灯LED）：Figure 8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 9所示。

当输入时，应该是输出低电平，故理论上应该第二个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 6所示。

Figure 10Figure 11同理进行其他的测试。

实验四编码器、译码器电路仿真实验一、实验目的1、掌握编码器、译码器的工作原理。

2、常见编码器、译码器的应用。

二、实验原理数字信号不仅可以用来表示数，还可以用来表示各种指令和信息。

所谓编码是指在选定的一系列二进制数码中，赋予每个二进制数码以某一固定含义。

例如，用二进制数码表示十六进制数叫做二-十六进制编码。

能完成编码功能的电路统称为编码器。

74LS148D是常用的八-三优先编码器。

在八个输入线上可以同时出现几个有效输入信号，但只对其中优先权最高的一个有效输入信号进行编码。

其中7端优先权最高，0端优先权最低，其他端的优先权按照脚号的递减顺去排列。

~E1为选通输入端，低电平有效，只有~EI=0时，编码器正常工作，而在~EI=1时，所有的输出端均被封锁。

E0为选通输出端，GS为优先标志端。

该编码器输入、输出均为低电平有效。

译码是编码的逆过程，将输入的每个二进制代码赋予的含义“翻译”过来，给出相应的输出信号。

能够完成译码功能的电路叫做译码器。

74LS138D属于三-八线译码器，该译码器输入高电平有效，输出低电平有效。

三、实验步骤1、8-3线优先编码器：如下图所示连接电路：切换9个单刀双掷开关进行仿真实验，将结果记录入下表中，输入端“1”表示高电平，“0”表示低电平，“X”表示高低电平都可以。

输出端中的“1”表示探测器亮，“0”表示探测器灭。

该编码器输入、输出均为低电平有效。

2、3-8线译码器实验步骤如下图所示连接电路切换3个单刀双掷开关进行仿真实验，实验结果记录如下表中。

输入端中的“1”表示接高电平，“0”表示接地电平。

输出端中的“1”表示探测器亮，“0”表示探测器灭。

该译码器输入高电平有效，输出低电平有效。

四、思考题：（1）利用两块8-3线优先编码器74LS148D设计16-4线优先编码电路，然后仿真实验验证16-4线优先编码的逻辑功能。

实验线路如图：真值表如图所示：(2)利用两块3-8线译码器74LS138D设计4-16线译码器，然后仿真验证4-16线译码逻辑功能。

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理，通过实际操作和观察，掌握它们的功能和应用，并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理（一）编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时，优先对优先级较高的输入进行编码。

（二）译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号，每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件，将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括：数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤（一）74LS148 优先编码器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合，观察输出引脚的编码值，并记录在实验表格中。

3、分析实验结果，验证优先编码器的工作原理和功能。

（二）74LS138 二进制译码器实验1、依照实验电路图，在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值，观察输出引脚的电平状态，并记录下来。

3、对比理论预期结果，检验二进制译码器的正确性。

五、实验数据与结果（一）74LS148 优先编码器实验数据｜输入引脚电平｜输出编码值｜｜｜｜｜ I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 000 ｜｜ I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 111 ｜｜ I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 110 ｜｜｜｜（二）74LS138 二进制译码器实验数据｜输入编码值｜输出引脚电平｜｜｜｜｜ 000 ｜ Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜ 001 ｜ Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜｜｜六、实验结果分析（一）74LS148 优先编码器通过实验数据可以看出，当多个输入引脚同时为高电平时，编码器优先对优先级较高的输入进行编码。

编码器译码器实验报告编码器和译码器实验报告引言编码器和译码器是数字电路中常见的重要组件，它们在信息传输和处理中起着至关重要的作用。

本实验旨在通过实际操作和观察，深入了解编码器和译码器的原理、工作方式以及应用场景。

实验一：编码器编码器是一种将多个输入信号转换为较少数量输出信号的电路。

在本实验中，我们使用了4-2编码器作为示例。

1. 实验目的掌握4-2编码器的工作原理和应用场景。

2. 实验器材- 4-2编码器芯片- 开发板- 连接线3. 实验步骤首先，将4-2编码器芯片插入开发板上的对应插槽。

然后，使用连接线将编码器的输入引脚与开发板上的开关连接，将输出引脚与数码管连接。

接下来，按照编码器的真值表，将开关设置为不同的组合，观察数码管上显示的输出结果。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现4-2编码器的工作原理。

它将4个输入信号转换为2个输出信号，其中每个输入组合对应唯一的输出组合。

这种编码方式可以有效地减少输出信号的数量，提高信息传输的效率。

实验二：译码器译码器是一种将少量输入信号转换为较多数量输出信号的电路。

在本实验中，我们使用了2-4译码器作为示例。

1. 实验目的掌握2-4译码器的工作原理和应用场景。

2. 实验器材- 2-4译码器芯片- 开发板- 连接线3. 实验步骤首先，将2-4译码器芯片插入开发板上的对应插槽。

然后，使用连接线将译码器的输入引脚与开发板上的开关连接，将输出引脚与LED灯连接。

接下来，按照译码器的真值表，将开关设置为不同的组合，观察LED灯的亮灭情况。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现2-4译码器的工作原理。

它将2个输入信号转换为4个输出信号，其中每个输入组合对应唯一的输出组合。

这种译码方式可以实现多对一的映射关系，方便信号的解码和处理。

实验三：编码器和译码器的应用编码器和译码器在数字电路中有广泛的应用场景。

实验二 译码器、编码器及其应用一、实验目的1． 掌握中规模集成译码器、编码器的逻辑功能和使用方法。

2． 熟悉数码管的使用。

二、实验原理译码器是一个少输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器可分为通用译码器和专用译码器两大类。

前者又分为变量译码器和代码变换译码器。

a ． 变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线—4线、3线—8线和4线—16线译码器。

若有n 个输入变量，则有2n 个不同的组合状态，就有2n 个输出端供其使用。

而每个输出所代表的函数对应于n 个输入变量的最小项。

以3线—8线译码器74LS138为例进行分析，图9—1 分别为其逻辑图及引脚排列。

其中2A 、1A 、0A 为地址输入端，0Y ~7Y 为译码输出端，1S 、2S 、3S 为使能端。

321S S S A0 A1 A2图9－1 3—8线译码器74LS138逻辑图及引脚排列表9－1为74LS138功能表，当11=S ，032=+S S 时，器件使能，地址码所指定的输出有信号（为0）输出，其他所有输出端均无信号（全为1）输出。

当01=S ，X S S =+32时，或X S =1，132=+S S 时，译码器被禁止，所有输出同时为1。

表9-1A0 A1 A2S3 S2 S1 Y 7 GND（以下删除若干行）。

b．数据显示译码器七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，（删除若字）。

一个LED数码管可用来显示一位0~9十进制和一个小数点。

小型数码管(0.5寸和0.36寸)每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2~2.5V，每个发光二极管的点亮电流在5~10mA。

四川大学网络教育学院实践课程报告实践课程便码器和译码器校外学习中心广东肇庆职业学校奥鹏学习中心专业电气工程及其自动化层次专升本年级 0809学生姓名吴凤仪学号aDH1082jg0042011年 8 月 01 日一、实验目的1.掌握二进制编码器的逻辑功能及编码方法。

2.掌握译码器的逻辑功能，了解常用集成译码器件的使用方法。

3.掌握译码器、编码器的工作原理和特点。

4.熟悉常用译码器、编码器的逻辑功能及典型应用。

二、实验原理1、编码器用n 位二进制代码对2n个信号进行编码的电路就是二进制编码器。

编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B 相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

74LS148是8-3线优先编码器表 1 11 1 11 X X X X X X X X 4.10 74LS148编码器功能表1 00 10 10 10 10 10 10 10 11 1 10 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 10 1 1 1 1 1 1 1 1 0 0 X X X X X X X 0 1 0 X X X X X X 0 1 1 0 X X X X X 0 1 1 1 0 X X X X 0 1 1 1 1 0 X X X 0 1 1 1 1 1 0 X X 0 1 1 1 1 1 1 0 X 0 1 1 1 1 1 1 1 0GS EO Y 2Y 1Y 0EI I 7I 6I 5I 4I 3I 2I 1I 0输出输入74L S 148逻辑符号2、译码器译码是编码的逆过程，在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。

数字电路仿真实验报告编码器、译码器的仿真
姓名：
学号：
专业：
日期：
一. 实验目的
1）熟悉Multisim7仿真软件数电部分的使用；
2）掌握编码器、译码器和数码管逻辑功能和使用方法；3）能够利用编码器、译码器设计简单键盘编码显示电路。

二. 实验内容
1、软件介绍
2、用74147设计简单键盘编码电路，通过显示译码器实现数字码显示；
3、利用74147、7447和七段显示数码管设计简单键盘编码显示电路。

三. 实验设计原理图
（1）74147验证（利用printscreen键截图,显示学号最后一位）
（2）74147+7447显示电路（显示学号最后一位的截图）
四. 结论与体会
（1）本次实验失败之处及其原因分析
利用multisim进行数字电路实验仿真时,必须使用数字接地端DGND;
利用TTL集成芯片进行仿真时,电源使用VCC;用CMOS芯片进行仿真时,电源使用VDD;
优先编码器74147和四输入显示译码器之间连线时,注意高低位的对应;
74147为低电平输出有效,7447为高电平输入有效,故在两者之间必须加入非门7404。

（2）对本实验的可改进的地方的建议（选做）。

实验三 译码器和编码器一、实验目的1. 掌握译码器、编码器的工作原理和特点。

2. 熟悉常用译码器、编码器的逻辑功能和它们的典型应用。

二、预习要求1. 复习有关编码器和译码器的章节；2. 按实验内容的要求，做好实验预习报告，画好实验线路图和记录表格。

三、实验设备与器件1. TDN-DS 数字逻辑电路/数字系统设计教学实验系统。

2. 74LS139、74LS148、74LS248各一片和共阴极数码管一个。

3. 数字万用表，连接导线若干。

四、实验内容及步骤 （一）译码器实验1） 译码器的功能验证。

将二进制3-4线译码器74LS139插入实验系统的IC 空插座中，按图3.1所示连线，分别输入G 、B 、A 信号，观察LED 输出Y 0、Y 1、Y 2、Y 3的状态，并将结果填入表3.1中。

实验分析与结论：2） 译码器的扩展实验，用74LS139双2-4线译码器可接成3-8线译码器。

按图3.2接线，即可完成2-4线译码器的扩展。

拨动K 1、K 2和K 3，验证扩展后的3-8线译码器功能。

表3.1 74LS139 2-4线译码器功能表图表3.274LS139扩展形成的3-8线译码器的功能验证表图3.2 74LS139双2-4线译码器扩展接成3-8线译码器实验分析与结论：3） 译码显示电路实验。

将译码驱动器74LS248和共阴极数码管LC5011-11插入实验箱的空IC 插座中，按图3.3(b)接线。

图3.3(a)为共阴极数码管管脚排列图。

译码显示电路的功能表见表3.3。

表3.3 译码显示电路的功能表(a)(b)图3.3 译码显示电路实验接线图实验分析与结论：（二）编码器实验1）编码器的功能验证。

将8-3线优先编码器74LS148插入IC空插座中，按图3.4接线，其中E1与编码器输入接9位逻辑0-1开关，输出Q C、Q B、Q A接实验箱D1、D2和D3的LED发光二极管。

74LS148优先编码器验证的功能见表3.4。

2.6编码器、译码器及数码管显示实验2.4.1 基本知识点1. 组合逻辑电路的分析测试。

2.编码器、译码器等常用中规模集成电路的性能及使用方法。

3.数码显示、译码器的应用。

2.4.2 实验仪器与元器件（1）HBE硬件基础电路试验箱。

（2）元器件：74LS48、74LS138、74LS148等。

2.4.3 实验概述1.编码器编码是指赋予选定的一系列二进制代码以固定的含义。

LS148为8-3线优先编码器，8个输入为D0~D7，8个状态，与之相对应的输出为A0，A1，A2，共3位二进制数。

2. 译码器译码器是编码器的逆过程，即将某二进制翻译成电路的某种状态。

它把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

2.4.4 实验内容1.测试译码器的逻辑功能根据上图，可以得出3-8译码器的真值表为：使能输入输出G1 G2a G2b C B A Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y00 ×××××111111111 1 0 ×××11111111 1 0 1 ××× 1 1 1 1 1 1 1 1 1 1 1 ××× 1 1 1 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 0 1 0 0 0 0 1 1 1 1 1 1 1 0 1 1 0 0 0 1 0 1 1 1 1 1 0 1 1 1 0 0 0 1 1 1 1 1 1 0 1 1 11 0 0 1 0 0 1 1 1 0 1 1 1 11 0 0 1 0 1 1 1 0 1 1 1 1 11 0 0 1 1 0 1 0 1 1 1 1 1 11 0 0 1 1 1 0 1 1 1 1 1 1 1 验证此译码器的逻辑功能,，根据如下电路图，连接电路：其中，开关k1，k2，k3可以接在输出电平的1、2、3三个二极管处，如果二极管亮，则代表输入为+5v，如果不亮，即输入为低电平，则表示输入接地。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字电路中信号处理的理解，掌握数字电路的基本原理和实际应用技能。

二、实验原理。

1. 译码器。

译码器是将输入的代码转换成特定的输出形式的数字电路。

它可以将一个或多个输入代码转换成一个或多个输出代码。

常见的译码器有BCD译码器、7段译码器等。

2. 编码器。

编码器是将输入的信息转换成特定的代码输出的数字电路。

它可以将一个或多个输入信息转换成一个或多个输出代码。

常见的编码器有BCD编码器、优先编码器等。

三、实验内容。

1. 验证74LS138译码器的功能。

将74LS138译码器连接至示波器和开关，输入不同的代码，观察输出端的变化情况，并记录实验数据。

2. 验证74LS147编码器的功能。

将74LS147编码器连接至示波器和开关，输入不同的信息，观察输出端的变化情况，并记录实验数据。

3. 总结实验数据。

分析实验数据，总结译码器和编码器的功能特点，对比它们的异同点。

四、实验步骤。

1. 将74LS138译码器按照电路连接图连接至示波器和开关，依次输入不同的代码，记录输出端的变化情况。

2. 将74LS147编码器按照电路连接图连接至示波器和开关，依次输入不同的信息，记录输出端的变化情况。

3. 对比实验数据，总结译码器和编码器的功能特点，撰写实验报告。

五、实验数据记录与分析。

1. 74LS138译码器实验数据。

输入代码，000，输出端，Y0=1，Y1=0，Y2=0。

输入代码，001，输出端，Y0=0，Y1=1，Y2=0。

输入代码，010，输出端，Y0=1，Y1=1，Y2=0。

输入代码，011，输出端，Y0=0，Y1=0，Y2=1。

输入代码，100，输出端，Y0=1，Y1=0，Y2=1。

输入代码，101，输出端，Y0=0，Y1=1，Y2=1。

输入代码，110，输出端，Y0=1，Y1=1，Y2=1。

输入代码，111，输出端，无输出。

2. 74LS147编码器实验数据。

译码器、编码器及其应用实验报告实验四译码器、编码器及其应用实验人员：班号：学号：一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器和编码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，74LS20，74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。

电路图如Figure 1所示：Figure 2时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。

将结果与上面实验结果对照。

Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按Figure 5所示的电路连接。

并用Multisim进行仿真，将结果对比。

Figure 6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如Figure 7所示（实验台上的电路没有接下面的两个8灯LED）：Figure 8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 9所示。

当输入时，应该是输出低电平，故理论上应该第二个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 6所示。

Figure 10Figure 11同理进行其他的测试。
