超五类铜缆布线产品(屏蔽、非屏蔽)

目录1、超五类双绞线 (2)1.1超五类非屏蔽2对双绞线 (2)1.2超五类非屏蔽双绞线 (2)1.3超五类屏蔽双绞线 (3)2、超五类模块 (4)2.1超五类非屏蔽模块 (4)2.2超五类屏蔽模块 (5)3、超五类配线架 (6)3.1超五类非屏蔽配线架(模块化) (6)3.2超五类屏蔽配线架(模块化) (7)3.3超五类非屏蔽配线架(整体式) (8)3.4超五类屏蔽配线架(整体式) (9)4、超五类跳线 (10)4.1超五类非屏蔽跳线 (10)4.2超五类屏蔽跳线 (11)1、超五类双绞线1.1超五类非屏蔽2对双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.内置撕裂绳，便于施工4.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号5.无轴纸箱包装，外箱贴有合格证6.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求7.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内8.绝缘层材料为高密度聚乙烯（HDPE）9.外护套材料可选用不同阻燃等级材料或低烟无卤材料10.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米 (24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1051002 超五类非屏蔽2对双绞线阻燃PVC （CM/MP）1.2超五类非屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.内置撕裂绳，便于施工4.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号5.无轴纸箱包装，外箱贴有合格证6.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求7.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内8.绝缘层材料为高密度聚乙烯（HDPE）9.外护套材料可选用不同阻燃等级材料或低烟无卤材料10.双护套阻水结构，内为PVC护套，外包黑色聚乙烯（PE）护套（NOR1051004S）11.充油式阻水结构，在缆心中用石膏进行填充，护套为黑色聚乙烯（PE）材料（NOR1051004S2）12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米 (24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1051004 超五类非屏蔽4对双绞线阻燃PVC（CM/MP）NOR1051004S 超五类非屏蔽4对阻水双绞线双护套阻水NOR1051004S2超五类非屏蔽4对阻水双绞线充油阻水1.3超五类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强4.单面覆塑铝箔屏蔽，接地金属丝（NOR1051004F）5.单面覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004F2）6.每个线对覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004FF）7.PVC外皮上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，外箱贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（PE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米(24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整轴线长305米订货编码：产品编码产品名称说明NOR1051004F 超五类屏蔽双绞线F/UTPNOR1051004F2 超五类屏蔽双绞线SF/UTPNOR1051004FF 超五类屏蔽双绞线S/FTP2、超五类模块2.1超五类非屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3等低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为90度或180度5.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块上，便于准确快速地完成端接7.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命8.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性9.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别10.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性11.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EA 超五类非屏蔽模块90°压接式NORMCAT5EB 超五类非屏蔽模块180°压接式，带防尘盖2.2超五类屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.独特的PCB线路板线对平衡设计，减少干扰，通过余量高3.IDC打线柱夹子与8芯针方向为180度或90度4.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落5.后部的接地固定装置可方便、有效的接地6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架8.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便9.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性11.免工具端接方式，兼容T568A/B两种端接方式12.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EF 超五类屏蔽模块180°压接式NORMCAT5EG 超五类屏蔽模块90°压接式3、超五类配线架3.1超五类非屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为180度5.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接6.扣锁式端接帽确保导线全部端接并防止滑动7.模块带防尘盖设计，防止灰尘进入跳线插口8.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径9.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理10.模块化设计，便于安装，可根据需要配置安装模块，节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性16.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24B 超五类非屏蔽配线架模块化，配B款模块3.2超五类屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.外形紧凑，有通用线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接9.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便10.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径11.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理12.模块化设计，便于安装，可根据需要配置安装模块，节约成本13.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性，耐用性大于1500次插拔15.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度16.免工具端接方式，兼容T568A/B两种端接方式17.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24F 超五类屏蔽配线架模块化，配F款模块3.3超五类非屏蔽配线架(整体式)产品特性:1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用前后、高低错位技术，有效降低近端串扰值（NORPS5M-24E）5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于配线架上，便于准确快速地完成端接7.配线架带防尘盖设计，防止灰尘进入跳线插口（NORPS5M-24E）8.支持端口色彩管理，防尘盖可选用不同颜色，满足多网颜色区分要求（NORPS5M-24K）9.带扎带孔便于理线，便于整体48口配线架设计（NORPS5M-24D）10.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径（NORPS5M-24A）（NORPS5M-24E）11.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理12.角形配线架在中心以最佳角度弯折，允许跳线从垂直线缆管理架直接连接到配线架上，从而取消了水平线缆管理架并节省了宝贵的机架空间，这样不但增加了跳线密度，而且使跳线的管理更为便捷，走线美观（NORPS5M-24K）13.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性15.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别16.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度17.支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性18.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.7.工作温度： -25℃～70℃物理特性1.2.传输带宽大于100MHz3.IDC端子卡接22～26AWG导体4.IDC打线柱耐用性大于250次端接5.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24A 超五类非屏蔽配线架整体式NORPS5M-24D超五类非屏蔽配线架整体式NORPS5M-24E 超五类非屏蔽配线架整体式，带防尘盖NORPS5M-24K 超五类非屏蔽配线架整体式，角形3.4超五类屏蔽配线架(整体式)产品特性:1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为90度5.外形紧凑，有通用的T568A和T568B线序标签清晰标注于配线架上，便于准确快速地完成端接6.后部的接地固定装置可方便、有效的接地7.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径8.整体屏蔽外罩，使配线架360度全屏蔽，有效防止外部电磁干扰和信息泄漏9.屏蔽外罩后盖固定采用非螺丝设计，方便快捷安装10.较大的正面标识空间，方便端口标识，便于端口管理11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.配线架为整体式设计，钢架结构，保证机械性能14.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性15.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:产品编码产品名称说明NORPS5M-24G 超五类屏蔽配线架整体式4、超五类跳线4.1超五类非屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；精品文档6.最小弯曲半径：4D7.独立包装订货编码:产品编码产品名称说明NORDC5#* 超五类非屏蔽跳线有各种颜色、长度4.2超五类屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；6.最小弯曲半径：4D7.独立包装订货编码:产品编码产品名称说明NORDC5F#* 超五类屏蔽跳线有各种颜色、长度精品文档。

超详细的超五类、六类、七类⽹线的对⽐选购五类和六类⽹线的注意事项'超五类'指的是超五类⾮屏蔽双绞线(UTP—UnshieldedTwistedPair)超五类⾮屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰⽐，回波损耗等都有所提⾼，但其传输带宽仍为100MHz。

超五类双绞线也是采⽤4个绕对和1条抗拉线，线对的颜⾊与五类双绞线完全相同，分别为⽩橙、橙、⽩绿、绿、⽩蓝、蓝、⽩棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应⽤于100Mb/s快速以太⽹，实现桌⾯交换机到计算机的连接。

如果想以后将⽹络升级为千兆以太⽹，那么不妨在⽔平布线中采⽤超五类⾮屏蔽双绞线。

超五类⾮屏蔽双绞线也能提供⾼达1000Mb/s的传输带宽，但是往往需要借助于价格⾼昂的特殊设备的⽀持。

'六类'是指六类⾮屏蔽双绞线六类⾮屏蔽双绞线的各项参数都有⼤幅提⾼，带宽也扩展⾄250MHz或更⾼。

六类双绞线在外形上和结构上与五类或超五类双绞线都有⼀定的差别，不仅增加了绝缘的⼗字⾻架，将双绞线的四对线分别置于⼗字⾻架的四个凹槽内，⽽且电缆的直径也更粗。

电缆中央的⼗字⾻架随长度的变化⽽旋转⾓度，将四对双绞线卡在⾻架的凹槽内，保持四对双绞线的相对位置，提⾼电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类⾮屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

六类⾮屏蔽双绞线虽然价格较⾼，但由于与超五类布线系统具有⾮常好的兼容性，且能够⾮常好地⽀持1000Base-T，所以正慢慢成为综合布线的新宠。

七类屏蔽双绞线由于是⼀种全新的布线系统，虽然性能优异，但由于价格昂贵。

施⼯复杂且可选择的产品较少，因此很少在布线⼯程中采⽤。

超五类非屏蔽双绞线参数摘要：1.超五类非屏蔽双绞线的定义和作用2.超五类非屏蔽双绞线的参数介绍3.超五类非屏蔽双绞线的应用场景和优势4.如何选择合适的超五类非屏蔽双绞线正文：超五类非屏蔽双绞线是一种用于计算机网络传输的通信线缆，具有较高的传输速率、抗干扰性能和传输距离。

它在我国网络布线领域得到了广泛的应用，适用于各种商业、家庭和工业环境中的网络连接。

一、超五类非屏蔽双绞线的参数介绍1.传输速率：超五类非屏蔽双绞线的传输速率最高可达1000Mbps，即1Gbps，远高于普通双绞线的传输速率。

2.传输距离：在理想的布线环境下，超五类非屏蔽双绞线的最大传输距离可达100米。

3.抗干扰性能：超五类非屏蔽双绞线具有较强的抗干扰性能，能有效抵消外部电磁干扰，保证数据传输的稳定性。

4.接头类型：超五类非屏蔽双绞线通常使用RJ-45接头，可以与其他类型的网络线缆和设备兼容。

二、超五类非屏蔽双绞线的应用场景和优势1.应用场景：超五类非屏蔽双绞线广泛应用于企业、学校、医院等大型网络环境中，用于连接计算机、服务器、交换机等设备。

2.优势：相较于屏蔽双绞线，超五类非屏蔽双绞线成本较低，易于安装和维护。

同时，其传输速率和抗干扰性能满足大部分网络应用需求。

三、如何选择合适的超五类非屏蔽双绞线在选择超五类非屏蔽双绞线时，需关注以下几个方面：1.品牌：选择知名品牌的双绞线，保证产品质量和性能。

2.传输速率：根据实际需求选择合适的传输速率，如100Mbps、1000Mbps等。

3.线缆长度：根据布线环境和需求选择合适长度的线缆，避免过长或过短导致信号衰减或丢失。

4.价格：在满足性能需求的前提下，结合预算选择合适的价格区间。

综上所述，超五类非屏蔽双绞线凭借其优越的性能和成本优势，成为网络布线领域的重要选择。

超五类屏蔽双绞线标准
超五类屏蔽双绞线（FTP Cat5e）是一种用于传输网络数据的通信线缆标准，它在传统的五类屏蔽双绞线（STP Cat5）基础上进行了进一步的提升和改进。

本文将介绍超五类屏蔽双绞线的标准，包括其定义、特点、应用范围以及相关的技术规范。

超五类屏蔽双绞线是针对传输频率高达100MHz的网络数据通信而设计的，它在保留了传统五类屏蔽双绞线的优点的同时，对其性能进行了进一步的提升。

相比传统的五类屏蔽双绞线，超五类屏蔽双绞线在阻尼、耐压、抗干扰等方面都有了显著的改善，能够更好地满足高速网络数据传输的需求。

超五类屏蔽双绞线的标准主要包括以下几个方面：
1. 传输性能，超五类屏蔽双绞线在100MHz频率下的传输性能要符合相关的国际标准，能够保证在高速网络环境下的稳定传输。

2. 屏蔽性能，超五类屏蔽双绞线采用了更加先进的屏蔽技术，能够有效地抵御外界干扰，保障数据传输的稳定性和可靠性。

3. 结构设计，超五类屏蔽双绞线的结构设计更加合理，能够有效地减少串扰和衰减，提高数据传输的质量。

4. 材料选择，超五类屏蔽双绞线采用了优质的材料，具有更好的耐磨性和耐腐蚀性，能够保证线缆的使用寿命和稳定性。

超五类屏蔽双绞线标准的制定对于网络数据通信的稳定传输具有重要意义。

在实际应用中，超五类屏蔽双绞线广泛用于各种高速网络环境，包括企业局域网、数据中心、通信基站等领域，为用户提供了稳定、高效的数据传输保障。

总之，超五类屏蔽双绞线标准的制定和应用，对于提高网络数据通信的质量和效率具有重要意义。

随着网络技术的不断发展，超五类屏蔽双绞线将会在更多领域得到应用，为用户带来更加稳定、高效的网络数据传输体验。

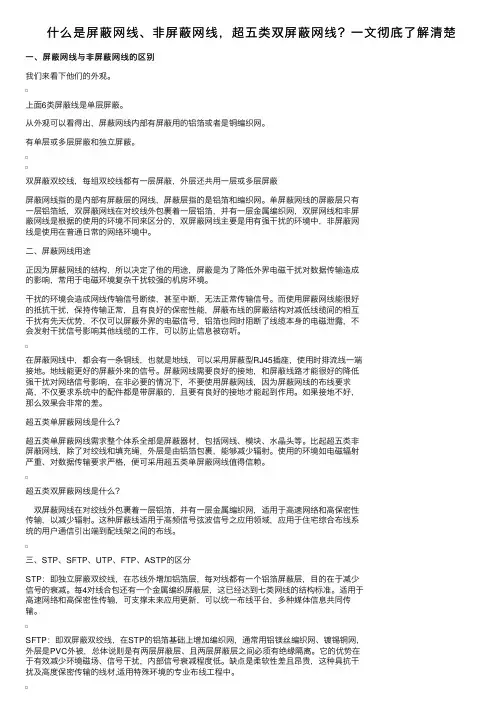

什么是屏蔽⽹线、⾮屏蔽⽹线，超五类双屏蔽⽹线？⼀⽂彻底了解清楚⼀、屏蔽⽹线与⾮屏蔽⽹线的区别我们来看下他们的外观。

上⾯6类屏蔽线是单层屏蔽。

从外观可以看得出，屏蔽⽹线内部有屏蔽⽤的铝箔或者是铜编织⽹。

有单层或多层屏蔽和独⽴屏蔽。

双屏蔽双绞线，每组双绞线都有⼀层屏蔽，外层还共⽤⼀层或多层屏蔽屏蔽⽹线指的是内部有屏蔽层的⽹线，屏蔽层指的是铝箔和编织⽹。

单屏蔽⽹线的屏蔽层只有⼀层铝箔纸，双屏蔽⽹线在对绞线外包裹着⼀层铝箔，并有⼀层⾦属编织⽹，双屏⽹线和⾮屏蔽⽹线是根据的使⽤的环境不同来区分的，双屏蔽⽹线主要是⽤有强⼲扰的环境中，⾮屏蔽⽹线是使⽤在普通⽇常的⽹络环境中。

⼆、屏蔽⽹线⽤途正因为屏蔽⽹线的结构，所以决定了他的⽤途，屏蔽是为了降低外界电磁⼲扰对数据传输造成的影响，常⽤于电磁环境复杂⼲扰较强的机房环境。

⼲扰的环境会造成⽹线传输信号断续，甚⾄中断，⽆法正常传输信号。

⽽使⽤屏蔽⽹线能很好的抵抗⼲扰，保持传输正常，且有良好的保密性能，屏蔽布线的屏蔽结构对减低线缆间的相互⼲扰有先天优势，不仅可以屏蔽外界的电磁信号，铝箔也同时阻断了线缆本⾝的电磁泄露，不会发射⼲扰信号影响其他线缆的⼯作，可以防⽌信息被窃听。

在屏蔽⽹线中，都会有⼀条铜线，也就是地线，可以采⽤屏蔽型RJ45插座，使⽤时排流线⼀端接地。

地线能更好的屏蔽外来的信号。

屏蔽⽹线需要良好的接地，和屏蔽线路才能很好的降低强⼲扰对⽹络信号影响，在⾮必要的情况下，不要使⽤屏蔽⽹线，因为屏蔽⽹线的布线要求⾼，不仅要求系统中的配件都是带屏蔽的，且要有良好的接地才能起到作⽤。

如果接地不好，那么效果会⾮常的差。

超五类单屏蔽⽹线是什么？超五类单屏蔽⽹线需求整个体系全部是屏蔽器材，包括⽹线、模块、⽔晶头等。

⽐起超五类⾮屏蔽⽹线，除了对绞线和填充绳，外层是由铝箔包裹，能够减少辐射。

使⽤的环境如电磁辐射严重、对数据传输要求严格，便可采⽤超五类单屏蔽⽹线值得信赖。

超五类双屏蔽⽹线是什么？　双屏蔽⽹线在对绞线外包裹着⼀层铝箔，并有⼀层⾦属编织⽹，适⽤于⾼速⽹络和⾼保密性传输，以减少辐射。

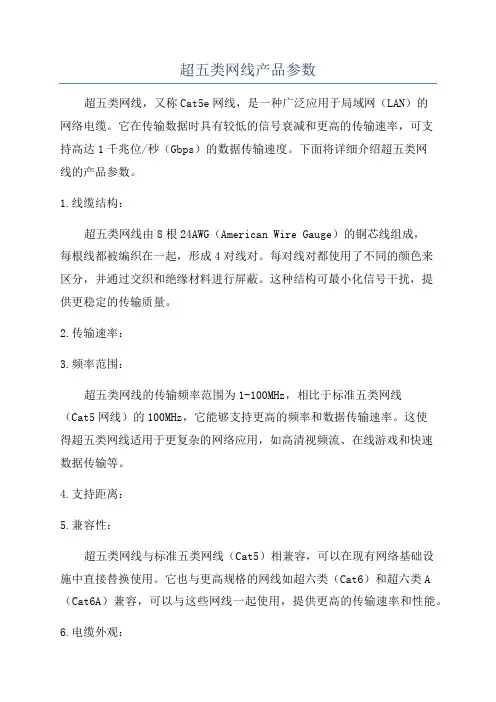

超五类网线产品参数
超五类网线，又称Cat5e网线，是一种广泛应用于局域网（LAN）的
网络电缆。

它在传输数据时具有较低的信号衰减和更高的传输速率，可支
持高达1千兆位/秒（Gbps）的数据传输速度。

下面将详细介绍超五类网
线的产品参数。

1.线缆结构：
超五类网线由8根24AWG（American Wire Gauge）的铜芯线组成，
每根线都被编织在一起，形成4对线对。

每对线对都使用了不同的颜色来
区分，并通过交织和绝缘材料进行屏蔽。

这种结构可最小化信号干扰，提
供更稳定的传输质量。

2.传输速率：
3.频率范围：
超五类网线的传输频率范围为1-100MHz，相比于标准五类网线
（Cat5网线）的100MHz，它能够支持更高的频率和数据传输速率。

这使
得超五类网线适用于更复杂的网络应用，如高清视频流、在线游戏和快速
数据传输等。

4.支持距离：
5.兼容性：
超五类网线与标准五类网线（Cat5）相兼容，可以在现有网络基础设
施中直接替换使用。

它也与更高规格的网线如超六类（Cat6）和超六类A （Cat6A）兼容，可以与这些网线一起使用，提供更高的传输速率和性能。

6.电缆外观：
总结：
超五类网线是一种高速、高性能的网络电缆，适用于大多数家庭和办
公室网络应用。

它具有较低的信号干扰、更高的传输速率和更广泛的兼容性。

通过了解超五类网线的产品参数，用户可以选择适合自己需求的网线，从而获得更稳定、快速的网络连接。

康宁LANscape®铜缆布线产品手册大对数铜缆........................................................................................................................................... 2铜缆系列................................................................................................................................................. 3铜缆跳线................................................................................................................................................ 12RJ45模块................................................................................................................................................ 21铜缆配线架........................................................................................................................................... 24信息面板系列 (26)目录康宁公司成立于1851 年，总部位于美国纽约州康宁市，是一家全球性多元化的高科技公司。

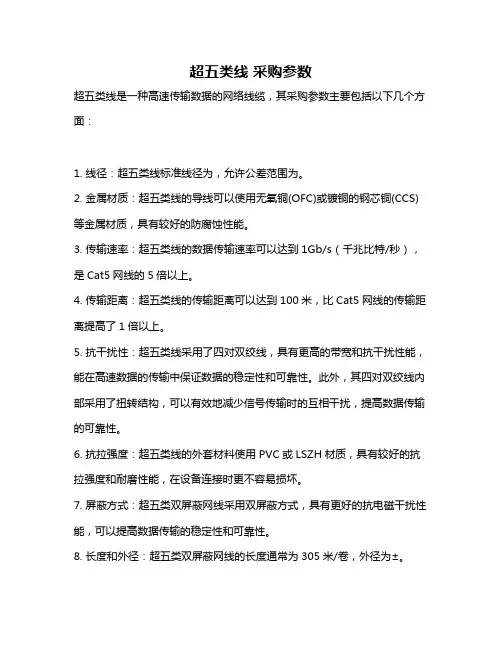

超五类线采购参数
超五类线是一种高速传输数据的网络线缆，其采购参数主要包括以下几个方面：
1. 线径：超五类线标准线径为，允许公差范围为。

2. 金属材质：超五类线的导线可以使用无氧铜(OFC)或镀铜的钢芯铜(CCS)等金属材质，具有较好的防腐蚀性能。

3. 传输速率：超五类线的数据传输速率可以达到1Gb/s（千兆比特/秒），是Cat5网线的5倍以上。

4. 传输距离：超五类线的传输距离可以达到100米，比Cat5网线的传输距离提高了1倍以上。

5. 抗干扰性：超五类线采用了四对双绞线，具有更高的带宽和抗干扰性能，能在高速数据的传输中保证数据的稳定性和可靠性。

此外，其四对双绞线内部采用了扭转结构，可以有效地减少信号传输时的互相干扰，提高数据传输的可靠性。

6. 抗拉强度：超五类线的外套材料使用PVC或LSZH材质，具有较好的抗拉强度和耐磨性能，在设备连接时更不容易损坏。

7. 屏蔽方式：超五类双屏蔽网线采用双屏蔽方式，具有更好的抗电磁干扰性能，可以提高数据传输的稳定性和可靠性。

8. 长度和外径：超五类双屏蔽网线的长度通常为305米/卷，外径为±。

9. 线芯颜色：超五类双屏蔽网线的线芯颜色包括红/橙/绿/蓝色等。

请注意，具体采购参数可能会因具体用途和要求而有所不同，建议在采购前与供应商详细沟通，确保满足实际需求。

五类已经淘汰了，超五类是24线规（AWG），六类是23线规（AWG），没有超六类，只有6A类或者叫增强型六类，也是23线规（AWG），不同的是6A类的外面线径粗了而且绞距比6类小，作为传输10G以太网用的。

线规：AWG（American wire gauge）美国线规，是一种区分导线直径的标准不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.4 0.3256 2.89523 0.0226 0.574 511.5 0.2581 2.29524 0.0201 0.511 404.0 0.2047 1.82026 0.0159 0.404 253.0 0.1288 1.145∙康普commscope超五类非屏蔽双绞线是网络通信的一种线缆，康普网线传输性能优越、机械性能强、温度特效好、电气性能稳定、传输延时低、尺寸小、阻抗性好、具有优异的串扰、回损和隔离以及低插损耗。

康普超五类双绞线的结构是把四根绝缘钢丝套上蓝、橙、绿、棕等不同颜色的紧套在一起，每根紧套钢丝在以一条白色紧套钢丝相互缠绕，最后裹上一层环保型阻燃聚氯乙烯外套制作而成。

★康普超五类非屏蔽网线性能特点：•传输信能参数符合并超过标准：ANSI / TIA / EIA 568B.2-1Category 6，ISO / IEC 11801:2002 (Edition 2) Class E，CENELEC EN50173:2002 (Edition 2) Category 6•支持6个连接和短信道•线对采用一字隔离•重量：25.6 lbs / 305 m•外皮厚度：0.56 mm•外径：5.89 mm•最大拉力：25 lbs (11.34 kg)•工作温度：-4°F 到 140°F（-20℃到 60℃）•线规：23 AWG• NVP（fastest pair @ 10 MHz)：69%广泛应用于网络通信媒体传播等支持语音、数据及大多数媒体高速传播经独立机构ETL/SEMKO测试和认证。
