超五类网线（非屏蔽双绞线）和六类网线的区别
1、传输带宽：超五类100MHz，六类网线250MHz
2、六类网线比超五类增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
3、六类非屏蔽双绞线可以非常好的支持千兆以太网，并实现100m的传输距离，六类布线系统被广泛应用于子服务器机房的布线。
五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
超五类与六类线的区别：超5类线，以及最新的6类线，前者线径细而后者线径粗。
如下：超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
简单的说六类和五类没有什么区别只是在带宽有轻微区别做法一样，只是六类的模块和五类的不一样！水晶头做法和大小和五类的是一样的！六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。
因为"越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
从推出六类布线系统至今，强者网络积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项：•注意事项之一由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
•注意事项之二桥架设计合理，保证合适的线缆弯曲半径。

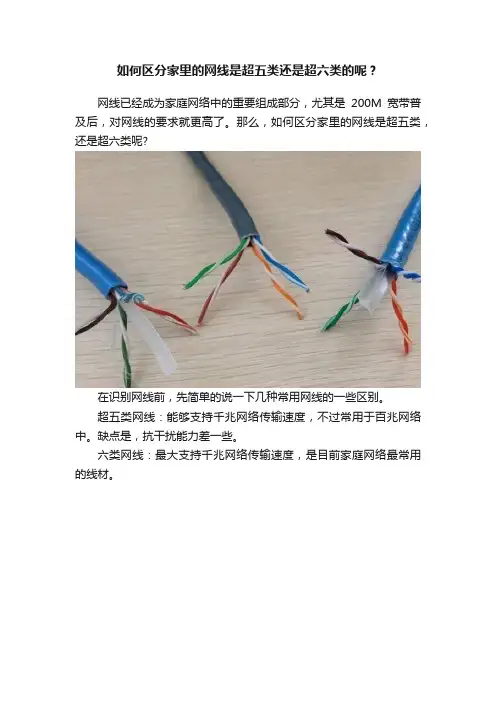

如何区分家里的网线是超五类还是超六类的呢？
网线已经成为家庭网络中的重要组成部分，尤其是200M宽带普及后，对网线的要求就更高了。
那么，如何区分家里的网线是超五类，还是超六类呢?
在识别网线前，先简单的说一下几种常用网线的一些区别。
超五类网线：能够支持千兆网络传输速度，不过常用于百兆网络中。
缺点是，抗干扰能力差一些。
六类网线：最大支持千兆网络传输速度，是目前家庭网络最常用的线材。
超六类网线：同样是支持千兆网络传输速度，抗干扰性更强一些，目前企业组网常
用这一类线。
家庭组网，还是六类线居多。
那么，如何区别这几种网线呢?分享几个简单的小窍门，供各位网友参考。
看网线外皮的标识
正规品牌的网线，外皮上除了有米数外，还会有清晰的标识出网线的类别。
比如，Cat5e是超五类网线。
同样，六类网线的标识是Cat6，而超六类网线的标识是Cat6e。
看网线的内部构造
有时不法商贩会在网线外皮标识上造假，这时不妨看下网线的内部构造，这是不会造假的。
正规的六类网线或超六类网线，内部会有十字塑料骨架，这是提高网线抗干扰能力的一个重组组件。
一定不能忽视，超五类网线是没有十字骨架的。
此外，如果是超六类网线，除了十字塑料骨架外，还会有锡箔纸，作用是防屏蔽。
总之，一些不法商贩可以做网线外皮标识上作假，但网线的内部构造是不可能作假的。
各位网友购买网线的时候，一定要仔细分辨。

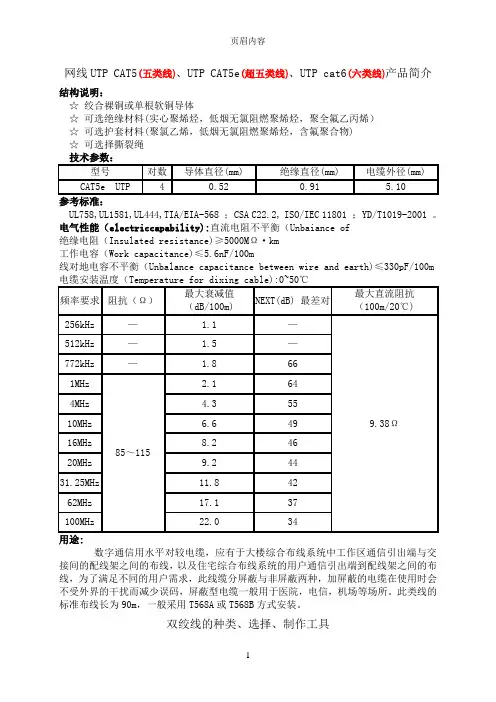

网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。
此类线的标准布线长为90m，一般采用T568A或T568B方式安装。
双绞线的种类、选择、制作工具13类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。
对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。
一般情况下用的都是5类超五类。
3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。
AMP六类系统提供了200MHz的带宽。
（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。
不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。
西蒙SYSTEM 6系统的频率带宽超过250MHz。
（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。
水晶头超5类和6类区别
水晶头超5类和6类的区别主要在头部的压线位置，超五类水晶头，八根压接片高度相同，底部小孔在一条线上；六类水晶头，八根压片有两种高度，高低间隔错落，底部小孔分布在两条线上。
两种水晶头通用，但尽量不要混用，因为两种水晶头抗干扰能力，最大带宽等不同，六类可以替代超五类，超五类尽量别替代六类。
1、超五类和六类两种水晶头的结构不同
从前端看水晶头的头部，超五类水晶头八个孔排列整齐，在一条水平线上。
六类水晶头则上下交错，高低间隔，每四个在一条水平线上，8个小孔分布在两条线上。
两种水晶头的结构不同，必然有其道理，两种水晶头的最大工作频率不同。
2、超五类和六类两种水晶头的参数不同
超五类水晶头最大工作频率是100MHz，传输速率能够达到100Mbps，六类水晶头压线片高低错落抗干扰能力强，因此六类水晶头的最大工作频率能达到250MHz，传输速率可以达到1000Mbps。
对于百兆网络来说，两种水晶头都可以胜任，六类水晶头可以替代超五类。
而在千兆网络环境下，超
五类不能代替六类，否则可能影响最大传输速率，增大干扰，带来不稳定因素。
因此，通过上面的对比，我们可以看到两种水晶头的结构是不同是压线片高度不同，超五类一样，六类的高度不同，底部分布在两条线上。
两种水晶头最大工作频率和传输速率不同，超五类最大传输速率100M，六类传输速率是1000M。
两种水晶头在百兆网络通用，在千兆网络下超五类尽量不要替带六类，否则网络可能不稳定。

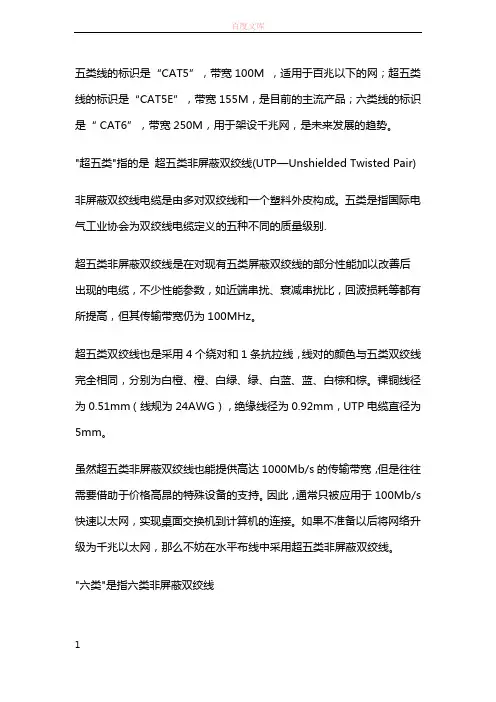

五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s 快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
五类，超六类，大对数电缆指的是什么意思，这些专有名词都指的是指网线的分类：双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。
五类线【CAT5】：（0.5数据通信专用线）是一种传播数据、话音等信息通信业务的多媒体线材，被广泛应用于宽带用户驻地网等宽带接入工程中，其质量的优劣，直接关系到信息通信的传输质量。
超六类【CAT6E】：Belden IBDN研制了目标在40℃以上仍可正常运行的高性能布线系统，并在1999年底正式推出IBDN 4800LX系统，其最终的指标达到300MHz带宽，可在50℃时依然达到6类标准规定的20℃的性能指标。
为了区别于普通6类布线系统，这种带宽性能远超6类的布线称为超6类。
大部分的超6类布线与同品牌的6类布线使用相同的模块和跳线，因此它们主要的区别在线缆上。
IBDN的超6类线缆4800LX从一开始的目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体的直径从普通6类的0.5mm(24AWG)增加到0.6mm(23AWG)；也有某些厂家在开始的超6类线缆采用了24AWG而尽力改善NEXT 的方法，但到2002年的改进线缆中将其线径加到23AWG。
另一特点是在4个双绞线对间加了十字形的线对分隔条。
没有十字分隔，线缆中的一对线可能会陷于另一对线两根导线间的缝隙中，线对间的间距减小而加重串扰问题。
分隔条同时与线缆的外皮一起将4对导线紧紧地固定在其设计的位置，并可减缓线缆弯折而带来的线对松散，进而减少安装时性能的降低。
4800LX是首个采用十字分隔条的超6类线缆，后来的线缆群起仿效而采用类似的技术。
大对数电缆:大对数即多对数的意思，系指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。
如何区分五类线超五类线六类线五类线、超五类线和六类线是指用于数据通信的电缆线的不同规格和性能等级。
它们在传输速度、带宽、抗干扰能力等方面有所不同，下面将分别对它们进行详细介绍，以便更好地区分它们。
一、五类线（CAT5）五类线是最早规定的标准电缆线，也是应用最为广泛的一种。
它分为CAT5和CAT5E两种。
1.CAT5线：CAT5线是传输速度为100MHz的一种标准电缆线，采用四对铜线进行传输。
它通常用于传输10/100Mbps以太网，适用于家庭网络、办公环境等较短距离的局域网。
2.CAT5E线：CAT5E线是对原CAT5线进行了改进，E代表“enhanced”（增强），它增加了对高频信号传输的支持，传输速度达到了1000MHz。
CAT5E线补偿了传输过程中的噪声和干扰，提高了网络的稳定性和可靠性。
因此，CAT5E线是目前较为常用的一种电缆线，广泛应用于局域网、网络摄像头、多媒体传输等领域。
二、超五类线（CAT5e）超五类线（CAT5e）是对CAT5E线的一种再次改进，提高了传输性能和抗干扰能力。
1.传输性能：超五类线的传输速度可达到1000Mbps，支持高达250MHz的频率范围，能够满足大部分现代网络的需求。
2.抗干扰能力：超五类线改进了线内和线间的干扰控制，采用了更好的绝缘材料和屏蔽技术，能够有效减少来自外部的噪声和干扰，保证数据传输的稳定性。
超五类线广泛应用于大型企业、大型数据中心等对网络性能要求较高的场所，适用于高速数据传输、视频传输、VoIP（Voice over Internet Protocol）等应用。
三、六类线（CAT6）六类线（CAT6）是目前应用较广泛的一种高性能电缆线，它主要在传输速度、带宽和抗干扰能力方面进一步提高。
1.传输速度：六类线的传输速度可达到10Gbps，在100米的传输距离下可以保持较好的传输性能。
它适用于高速网络、视频会议等需要大带宽和高速传输的应用。
2.带宽：六类线的频率范围达到了250MHz，比超五类线更宽，可以提供更大的带宽，支持更多的数据传输。
什么是超五类网线？超五类和六类网线区别是什么那么接下来就跟着深圳装修网小编一起了解一下什么是超五类网线，以及什么是六类网线，超五类和六类网线区别吧！希望以下这些内容对你们了解详细只是能够有所帮助！什么是超五类网线?超五类网线，“超五类”指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)，非屏蔽双绞线电缆是由多对双绞线和一个塑料护套构成，外皮标注“CAT5e”字样;传输带宽可高达1000Mb/s，但往往需要借助价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s的快速以太网中，实现桌面交换机到计算机的连接。
什么是六类网线?六类网线指的是六类线，也就是符合CAT-6标准的线缆。
六类线的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量，它提供2倍于五类的带宽，五类线为100M、超五类为155M、六类为200M。
超五类和六类网线区别：1、性能区别首先，超五类网线与六类网线最大的区别在于其性能的不同。
超五类和六类系统虽然都可以传输千兆网络，但是超五类系统传输千兆网络所采用的标准是1000Base-T，而1000BASE-Tx则是六类系统工作的方式。
从这方面来看，超五类系统只是“能够”支持千兆以太网，而六类系统才是“真正有保证”地运用千兆以太网。
2、结构区别其次，在在结构上，超五类双绞线与六类双绞线也存在明显的差异。
六类双绞线增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的导体直径大，扭矩小，外径也更粗。
这一中心十字架新的生产工艺，也是为了避免在应用于1000BASE-T的网络时线缆之间的串扰。
3、价格区别相对于超五类系统，六类系统具有更强的抗干扰能力，这一特点使之能广泛应用于各种地方。
但是在价格上，六类双绞线的价格要高于超五类，这也是目前超五类双绞线应用相对广泛的一个因素。
以上就是此次深圳装修网小编为你们整理的超五类网线和六类网线的相关知识了，希望对你们能够有所帮助！想要了解更多装修知识及内容的话，可以持续关注深圳装修网！。
超五类,六类和七类综合布线的标准
超五类、六类和七类综合布线是建筑物中常用的网络数据通信线
缆标准。
这些标准是设计和实施网络布线时遵循的指导原则，确保数
据传输的稳定性和速度。
超五类综合布线标准（Cat 5e）是一种传输速率高达1000Mbps （千兆位每秒）的线缆标准。
它适用于大部分办公室和住宅的局域网
需求。
超五类综合布线可以支持Ethernet、Fast Ethernet和Gigabit Ethernet等数据传输协议。
六类综合布线标准（Cat 6）是一种传输速率高达10000Mbps（10千兆位每秒）的线缆标准。
它适用于大型企业、数据中心和网络繁忙
的环境。
六类综合布线提供更高的带宽和抗干扰能力，支持高速数据
传输和实时多媒体应用。
七类综合布线标准（Cat 7）是一种传输速率高达10000Mbps（10千兆位每秒）的线缆标准。
它适用于对性能要求极高的应用，如高密
度数据中心和传感器网络。
七类综合布线采用双屏蔽结构，具有更低
的信噪比和更高的信号完整性。
超五类、六类和七类综合布线的标准都需要使用合适的线缆、连
接器和配件，并符合相应的技术规范。
安装过程需要遵循正确的布线
路径、弯曲半径和接地要求，以确保网络的稳定性和性能。
同时，布
线系统的测试和维护也是保证网络品质的重要环节。
总之，超五类、六类和七类综合布线标准是建筑物中常用的网络
数据通信线缆标准，它们分别适用于不同规模和性能需求的网络环境，确保了数据传输的可靠性和速度。
五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是以后进展的趋势。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
尽管超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，可是往往需要借助于价钱昂贵的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面互换机到运算机的连接。
若是不预备以后将网络升级为千兆以太网，那么不妨在水平布线中采纳超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类仍是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
CAT5E、CAT6、CAT6A超六类和CAT7七类双绞线（网线）的区别在这个信息流爆棚的时代，人人都会上网获取信息，几乎每个地方都装有网络和网线，但是您可能不知道网线虽然看起来是一样的，实际上有不同的类别。
在这里，这篇文章将对比市场上应用比较主流的CAT5E（超五类）网线、CAT6（六类）网线、CAT6A（超六类）网线和CAT7（七类）屏蔽网线，以便让大家能大概有个了解。
一、网线概述网线又称双绞线，是由许多对线组成的数据传输线，是连接局域网必不可少的。
它的特点就是价格便宜，所以被广泛应用，常见的网线是用来和RJ45水晶头相连的。
二、CAT5E网线 VS CAT6网线CAT5E（超五类）和CAT6（六类）网线的工作原理相同，也都有同样类型的RJ-45插头，并且能够插入计算机、路由器或其他类似设备上的任何以太网插孔。
尽管它们有很多相似之处，但它们有一些差异，如下表所示：从表中可以看出，CAT5E（超五类）网线应用于千兆以太网中，传输距离可达100m，可支持1000Mbps传输速度。
CAT6（六类）网线可以在250MHz带宽中提供高达10Gbps的传输速度。
CAT5E网线和CAT6网线的传输距离都是100m，但是使用10GBASE-T应用时，CAT6网线的传输距离最大可达55米m。
CAT5E和CAT6之间的主要区别在于传输性能。
CAT6网线具有内部分离器，可降低干扰或近端串扰（NEXT），与CAT5E 网线相比相比，它还提高了远端串扰（ELFEXT），并且回波损耗和插入损耗更低，因此，CAT6网线的性能更好。
三、CAT6 VS CAT6A VS CAT7网线如表所示，CAT6网线支持高达10G的传输速度，频率带宽高达250MHz，而CAT6A网线可以支持高达500MHz的频率带宽，是CAT6网线的两倍。
CAT7网线支持高达600MHz的频率带宽，并且还支持10GBASE-T以太网，此外，与CAT6网线和CAT6A网线相比，CAT7网线大大降低了串扰噪声。
如何区别超五类线和六类线五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm （线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类与超六类线的区别在网络和通信领域，超五类和超六类线是两种常见的铜缆类型，广泛应用于数据传输和高速互联网连接。
本文将详细介绍这两种线缆的区别，帮助大家更好地理解它们的特点和适用场景。
一、定义与标准1.超五类线（Cat5e）：超五类线是一种改进版的五类线，其英文全称为Enhanced Category 5。
它符合IEEE 802.3ab标准，具有更高的传输速率和更好的抗干扰性能。
2.超六类线（Cat6）：超六类线是六类线的改进版，英文全称为Category 6。
它符合IEEE 802.3an标准，相较于超五类线，具有更高的传输速率和更优的性能。
二、传输速率与带宽1.超五类线：超五类线的理论传输速率为1000Mbps（1Gbps），实际使用中，受限于设备、环境等因素，传输速率可能会有所下降。
2.超六类线：超六类线的理论传输速率为10Gbps，相较于超五类线，具有更高的带宽和更快的传输速度。
三、抗干扰性能1.超五类线：超五类线在抗干扰性能方面有一定优势，但在较长距离传输时，信号衰减和干扰问题仍然较为明显。
2.超六类线：超六类线在抗干扰性能方面有显著提升，采用了更先进的屏蔽技术和线材结构，有效降低了信号干扰和衰减。
四、适用场景1.超五类线：超五类线适用于家庭、办公室等环境，支持千兆以太网、电话、视频等应用。
但在高速网络和长距离传输方面，其性能可能不足以满足需求。
2.超六类线：超六类线适用于数据中心、服务器、高速网络等场景，能够满足未来一段时间内的高速网络需求。
五、价格与成本1.超五类线：由于超五类线的技术相对成熟，生产成本较低，因此价格较为亲民。
2.超六类线：超六类线的生产成本较高，价格相对较贵。
但在性能提升方面，其性价比仍然较高。
总结：超五类线和超六类线在传输速率、抗干扰性能、适用场景等方面存在一定差异。
在选择线缆时，应根据实际需求、预算和未来网络发展进行权衡。
超五类,六类和七类综合布线的标准
超五类、六类和七类综合布线是指针对网络布线系统中的数据传输要求，按照其性能等级进行规定，以保证网络传输性能的稳定和高效。
以下是它们的标准：
1. 超五类综合布线（Cat5e）：支持1Gbps（千兆位每秒）的传输速率，并可以在频率为100MHz的情况下传输。
超五类综合布线结构包括四对铜线，每对需要进行单独的屏蔽。
2. 六类综合布线（Cat6）：支持10Gbps（十千兆位每秒）的传输速率，适用于以太网、Gigabit以太网、以及其他信号传输较高要求的应用。
六类综合布线在频率为250MHz的情况下传输。
它采用了更好的线束设计和抗干扰技术，能够减少串扰和信号失真。
3. 七类综合布线（Cat7）：支持10Gbps到40Gbps的传输速率，能够在频率为600MHz的情况下传输。
七类综合布线采用了更先进的屏蔽技术，以降低信号干扰和串扰。
它适用于高速网络设备和高负载的数据中心。
这些综合布线标准主要规定了线缆的性能要求、连接器和插座的规格要求，以及传输距离、连接方式等方面的规范。
在实际布线过程中，可以根据具体的网络需求选择合适的综合布线标准，以满足传输速度、距离和信号质量等要求。
双绞线五类线与六类线概念概念至于5类和超5类的不同主要是应用的不同。
5类系统在使用过程中只是使用其中的两对线缆采用的是半双工而超5类为了满足千兆以太网的应用采用四对全双工传输。
因而远端串扰FEXT回波损耗RL、综合近端串扰PSNEXT、综合ACR和传输延迟也成为必须考虑的参数。
所以超5类比5类有着更高的性能要求。
6类和5类实质的区别在于它们的带宽不同5类只有100MHz六类是250MHz。
它们支持的应用也因为性能的不同而不同6类支持更高级别的应用。
在性能上6类也比5类有更高的要求为了提高性能在结构上6类比5类也要复杂一些5五类线该类电缆增加了绕线密度外套一种高质量的绝缘材料传输率为100MHz用于语音传输和最高传输速率为10Mbps的数据传输主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6超五类线超5类具有衰减小串扰少并且具有更高的衰减与串扰的比值ACR和信噪比Structural Return Loss、更小的时延误差性能得到很大提高。
超5类线主要用于千兆位以太网1000Mbps。
7六类线该类电缆的传输频率为1MHz250MHz六类布线系统在200MHz时综合衰减串扰比PS-ACR应该有较大的余量它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于改善了在串扰以及回波损耗方面的性能对于新一代全双工的高速网络应用而言优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型布线标准采用星形的拓扑结构要求的布线距离为永久链路的长度不能超过90m信道长度不能超过100m。
简单的说六类和五类没有什么区别只是在带宽有轻微区别做法一样只是六类的模块和五类的不一样水晶头做法和大小和五类的是一样的五类线的标识是“CAT5”带宽100M 适用于百兆以下的网超五类线的标识是“CAT5E”带宽155M是目前的主流产品六类线的标识是“ CAT6”带宽250M用于架设千兆网是未来发展的趋势。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)
非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.
超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线
六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类还是六类
按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。
除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。
五类非屏蔽双绞线虽仍然可以支持1000Base-T，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场。
六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好的兼容性，且能够非常好地支持1000Base-T，所以正慢慢成为综合布线的新宠。
七类屏蔽双绞线由于是一种全新的布线系统，虽然性能优异，但由于价格昂贵。
施工复杂且可选择的产品较少，因此很少在布线工程中采用。
六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现100m的传输距离。
因此，六类布线系统被广泛应用子服务器机房的布线，以及保留升级至千兆以太网能力的水平布线。
根据国际布线标准ISO 11801，布线系统的期望寿命至少为10年。
作为一种长期的基本投资，
综合布线应当充分考虑网络的潜在需求和布线系统的发展，因此，在资金允许的条件下，建议选择六类产品构建布线系统。
若考虑网络将来的应用需求，理论上应安装最先进的布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用10年作为标准，能够支持4至5代的网络设备的性能更新，如果将来的网络设备需要更好的电缆才能提高数据速度。
那么，用六类电缆代替超五类电缆是无可避免的，但这些电缆重新组建工程非常昂贵，所以纵使六类产品的价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑。
"超六类"
Belden IBDN研制了目标在40℃以上仍可正常运行的高性能布线系统，并在1999年底正式推出IBDN 4800LX系统，其最终的指标达到300MHz带宽，可在50℃时依然达到6类标准规定的20℃的性能指标。
为了区别于普通6类布线系统，这种带宽性能远超6类的布线称为超6类。
大部分的超6类布线与同品牌的6类布线使用相同的模块和跳线，因此它们主要的区别在线缆上。
IBDN的超6类线缆4800LX从一开始的目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体的直径从普通6类的0.5mm(24AWG)增加到
0.6mm(23AWG)；也有某些厂家在开始的超6类线缆采用了24AWG而尽力改善NEXT的方法，但到2002年的改进线缆中将其线径加到23AWG。
另一特点是在4个双绞线对间加了十字形的线对分隔条。
没有十字分隔，线缆中的一对线可能会陷于另一对线两根导线间的缝隙中，线对间的间距减小而加重串扰问题。
分隔条同时与线缆的外皮一起将4对导线紧紧地固定在其设计的位置，并可减缓线缆弯折而带来的线对松散，进而减少安装时性能的降低。
4800LX是首个采用十字分隔条的超6类线缆，后来的线缆群起仿效而采用类似的技术。
