屏蔽双绞线(STP)VS非屏蔽双绞线(UTP)

双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。

双绞线有多种分类和制作方法，下面将对其进行详细介绍。

双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。

UTP线由两对绞合的铜线构成，没有屏蔽层。

根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。

2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。

STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。

3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。

SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。

4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。

SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。

双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。

2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。

3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。

确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。

4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。

5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。

然后，使用压线钳将插头和铜线牢固地压在一起。

6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。

制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。

屏蔽双绞线（STP）电缆的外层由铝箔包裹着，并且需要支持屏蔽功能的特殊连接器和比较好的安装技术，屏蔽双绞线常用于高效率的信息传输，相对于非屏蔽双绞线来说，它的传输性能更高，常用于干扰比较大的路段。

非屏蔽双绞线（UTP）无金属屏蔽材料，只有一层绝缘胶皮包裹着，组网灵活，易于安装。

由于安装屏蔽双绞线时，双绞线的屏蔽层必须接地，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能远不如非屏蔽双绞线。

本文将重点对超五类屏蔽双绞线和非屏蔽双绞线进行对比。

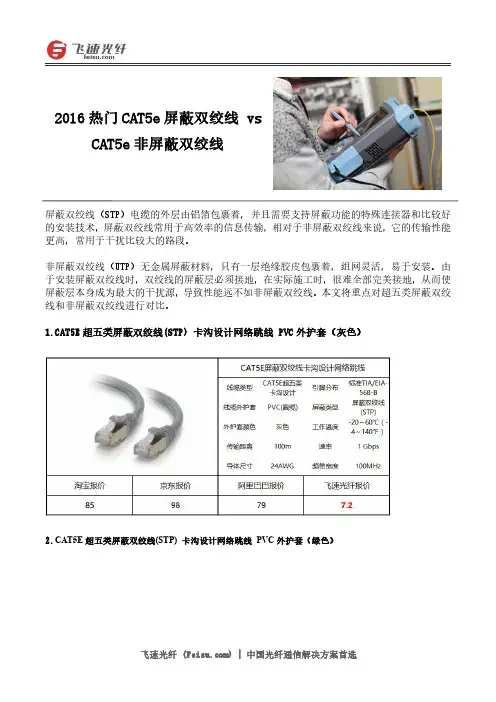

1.CAT5E 超五类屏蔽双绞线(STP)卡沟设计网络跳线PVC
外护套（灰色）
2.CAT5E 超五类屏蔽双绞线(STP)卡沟设计网络跳线PVC 外护套（绿色）
2016热门CAT5e 屏蔽双绞线vs
CAT5e 非屏蔽双绞线
3.CAT5E超五类非屏蔽双绞线(UTP)卡沟设计网络跳线PVC外护套（黑色）
4.CAT5E超五类非屏蔽双绞线(UTP)卡沟设计网络跳线PVC外护套（红色）
以上介绍了几款超五类屏蔽双绞线和超五类非屏蔽双绞线，选择一款合适的光纤跳线产品不仅会帮助您节省投入和运营成本，而且能保证网络的良好性能。

飞速光纤（）供应一系列光纤跳线类产品，种类多样、价格实惠，同时，这里也提供OEM定制服务，欢迎选购。

更多详情，请登陆飞速光纤官网。

屏蔽双绞线的作用
屏蔽双绞线（Shielded Twisted Pair，简称STP）是一种传输音频、视频和数据信号的电缆类型。

与非屏蔽双绞线（Unshielded Twisted Pair，简称UTP）相比，STP具有更好的抗干扰性能。

以下是STP的作用：
1.抗外界干扰：STP通过在导线周围添加导电屏蔽层，可以有效地阻
止外界电磁干扰的入侵。

这些干扰可能来自电源、电线、电机和其他无线
电设备，通过屏蔽层，STP可以减少这些干扰对信号传输的干扰。

2.降低串扰：串扰是指在双绞线中的两个线对之间相互干扰的现象，
会导致信号的失真和损耗。

STP的屏蔽层可以有效地隔离不同线对之间的
干扰，从而降低串扰的影响。

3.改善信号质量：屏蔽层可以有效地减少信号的损耗和衰减，提高信
号的传输质量。

这对于高速数据传输和长距离传输尤为重要，可以确保信
号在传输过程中的稳定性和可靠性。

4.提高安全性：STP的屏蔽层可以起到一定的安全作用，可以防止信
号被窃听和劫持。

在网络传输中，保护敏感数据的安全性非常重要，STP
可以提供一定的安全保护。

5.符合电磁兼容性要求：STP的屏蔽层可以有效地减少对周围设备和
环境的电磁辐射，符合电磁兼容性要求。

这对于一些对电磁环境要求较高
的场所尤为重要，如医院、实验室等。

总之，屏蔽双绞线的作用是为了提高传输信号的抗干扰性能、减少串
扰干扰、改善信号质量、提高安全性和满足电磁兼容性要求。

在一些对信
号传输要求较高的场景中，如计算机网络、音频设备和视频传输等领域，STP被广泛应用。

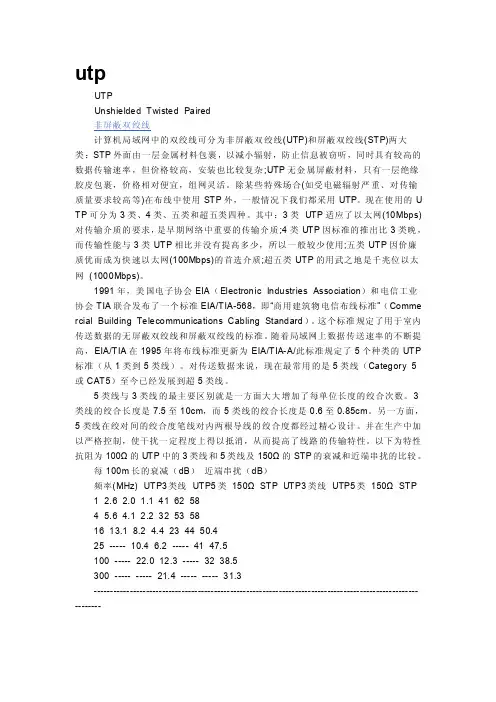

utpUTPUnshielded Twisted Paired非屏蔽双绞线计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的U TP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

1991年，美国电子协会EIA（Electronic Industries Association）和电信工业协会TIA联合发布了一个标准EIA/TIA-568，即“商用建筑物电信布线标准”（Comme rcial Building Telecommunications Cabling Standard）。

这个标准规定了用于室内传送数据的无屏蔽双绞线和屏蔽双绞线的标准。

随着局域网上数据传送速率的不断提高，EIA/TIA在1995年将布线标准更新为EIA/TIA-A/此标准规定了5个种类的UTP 标准（从1类到5类线）。

对传送数据来说，现在最常用的是5类线（Category 5 或CAT5）至今已经发展到超5类线。

5类线与3类线的最主要区别就是一方面大大增加了每单位长度的绞合次数。

3类线的绞合长度是7.5至10cm，而5类线的绞合长度是0.6至0.85cm。

另一方面，5类线在绞对间的绞合度笔线对内两根导线的绞合度都经过精心设计。

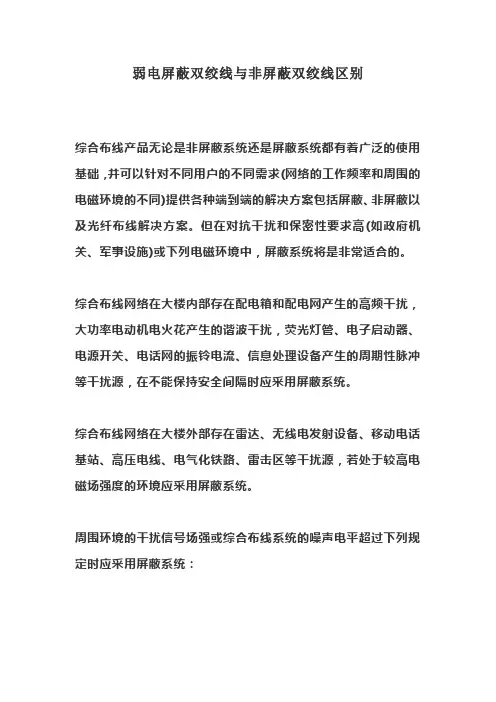

弱电屏蔽双绞线与非屏蔽双绞线区别综合布线产品无论是非屏蔽系统还是屏蔽系统都有着广泛的使用基础，并可以针对不同用户的不同需求(网络的工作频率和周围的电磁环境的不同)提供各种端到端的解决方案包括屏蔽、非屏蔽以及光纤布线解决方案。

但在对抗干扰和保密性要求高(如政府机关、军事设施)或下列电磁环境中，屏蔽系统将是非常适合的。

综合布线网络在大楼内部存在配电箱和配电网产生的高频干扰，大功率电动机电火花产生的谐波干扰，荧光灯管、电子启动器、电源开关、电话网的振铃电流、信息处理设备产生的周期性脉冲等干扰源，在不能保持安全间隔时应采用屏蔽系统。

综合布线网络在大楼外部存在雷达、无线电发射设备、移动电话基站、高压电线、电气化铁路、雷击区等干扰源，若处于较高电磁场强度的环境应采用屏蔽系统。

周围环境的干扰信号场强或综合布线系统的噪声电平超过下列规定时应采用屏蔽系统：(1)计算机局域网引入10kHz～600MHz的干扰信号其场强为1V/m;引入600～80MHz的干扰信号其场强为5V/m;(2)电信终端设备通过信号、直流或交流等引入线，引入RFO.15～80MHz的干扰信号，其场强度为3V，幅度调制80%1kHz;(3)具有模拟/数字终端接口的终端设备，提供电话服务时，噪声电平超过-40dBm的带宽总和小于200MHz;(4)当终端设备提供声学接口服务时，噪声电平超过基准电平的带宽总和小于200MHz。

屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容(EMC)特性。

欧洲大多数的最终用户会选择屏蔽布线系统，尤其在德国，大约95%的用户安装是屏蔽系统，而另外的5%安装的为光纤。

目前屏蔽布线系统已为越来越多的用户所认识它在电磁兼容方面的良好性能也正在为越来越多的用户所认可。

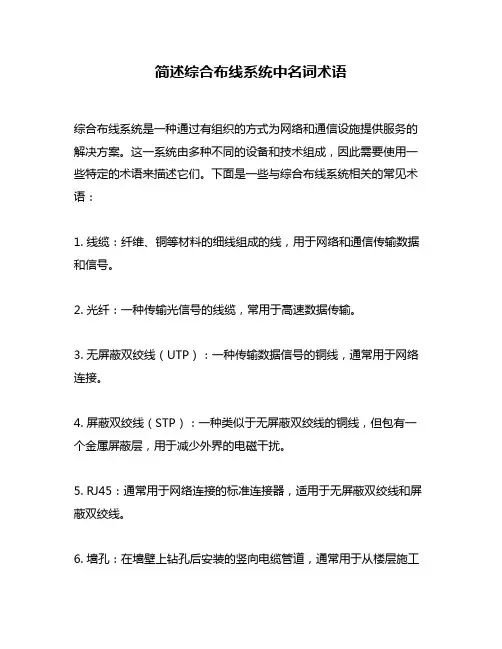

简述综合布线系统中名词术语
综合布线系统是一种通过有组织的方式为网络和通信设施提供服务的解决方案。

这一系统由多种不同的设备和技术组成，因此需要使用一些特定的术语来描述它们。

下面是一些与综合布线系统相关的常见术语：
1. 线缆：纤维、铜等材料的细线组成的线，用于网络和通信传输数据和信号。

2. 光纤：一种传输光信号的线缆，常用于高速数据传输。

3. 无屏蔽双绞线（UTP）：一种传输数据信号的铜线，通常用于网络连接。

4. 屏蔽双绞线（STP）：一种类似于无屏蔽双绞线的铜线，但包有一个金属屏蔽层，用于减少外界的电磁干扰。

5. RJ45：通常用于网络连接的标准连接器，适用于无屏蔽双绞线和屏蔽双绞线。

6. 墙孔：在墙壁上钻孔后安装的竖向电缆管道，通常用于从楼层施工
间布线。

7. 机房：该系统的核心，通常是一个设备房间，包括服务器、交换机和路由器等设备。

8. 光导管：保护光缆的管道，常用于跨越长距离或者在建筑物内穿过空隙时使用。

9. 纤维转换器：一种设备，用于将光纤信号转换为电信号，或者将电信号转换为光纤信号。

10. 路由器：负责鉴别、处理和转发数据包的设备，通常用于连接不同的网络。

以上是一些与综合布线系统相关的常见术语。

在建造和维护综合布线系统的过程中，了解这些术语是非常重要的。

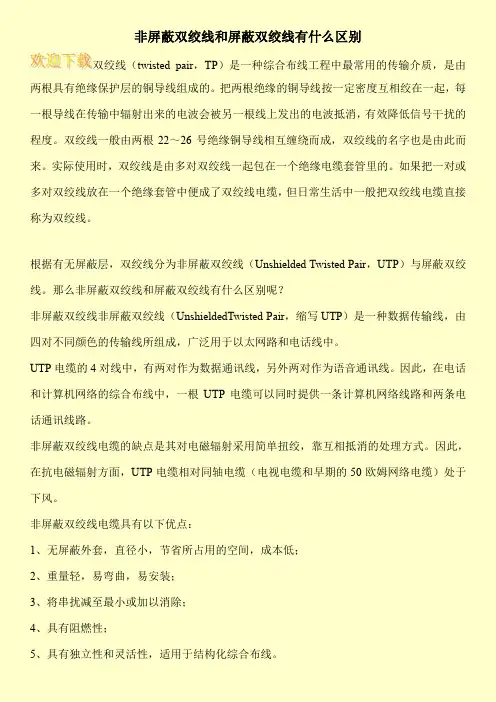

非屏蔽双绞线和屏蔽双绞线有什么区别
双绞线（twisted pair，TP）是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。

把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成，双绞线的名字也是由此而来。

实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，但日常生活中一般把双绞线电缆直接称为双绞线。

根据有无屏蔽层，双绞线分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）与屏蔽双绞线。

那么非屏蔽双绞线和屏蔽双绞线有什么区别呢？
非屏蔽双绞线非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

UTP电缆的4对线中，有两对作为数据通讯线，另外两对作为语音通讯线。

因此，在电话和计算机网络的综合布线中，一根UTP电缆可以同时提供一条计算机网络线路和两条电话通讯线路。

非屏蔽双绞线电缆的缺点是其对电磁辐射采用简单扭绞，靠互相抵消的处理方式。

因此，在抗电磁辐射方面，UTP电缆相对同轴电缆（电视电缆和早期的50欧姆网络电缆）处于下风。

非屏蔽双绞线电缆具有以下优点：
1、无屏蔽外套，直径小，节省所占用的空间，成本低；
2、重量轻，易弯曲，易安装；
3、将串扰减至最小或加以消除；
4、具有阻燃性；
5、具有独立性和灵活性，适用于结构化综合布线。

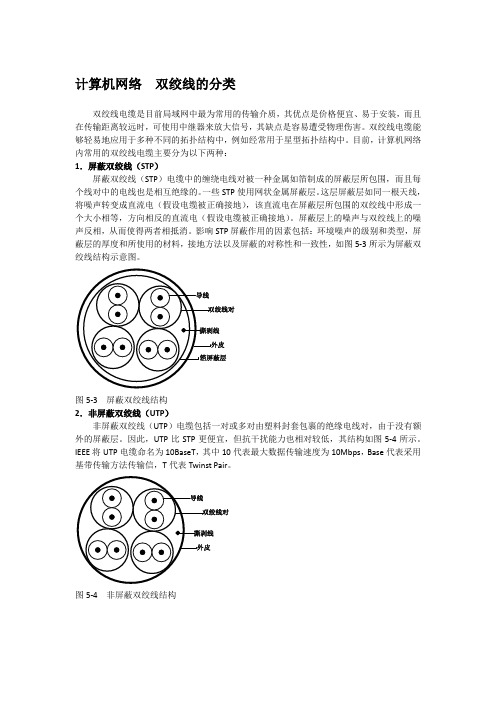

计算机网络双绞线的分类
双绞线电缆是目前局域网中最为常用的传输介质，其优点是价格便宜、易于安装，而且在传输距离较远时，可使用中继器来放大信号，其缺点是容易遭受物理伤害。

双绞线电缆能够轻易地应用于多种不同的拓扑结构中，例如经常用于星型拓扑结构中。

目前，计算机网络内常用的双绞线电缆主要分为以下两种：
1．屏蔽双绞线（STP）
屏蔽双绞线（STP）电缆中的缠绕电线对被一种金属如箔制成的屏蔽层所包围，而且每个线对中的电线也是相互绝缘的。

一些STP使用网状金属屏蔽层。

这层屏蔽层如同一根天线，将噪声转变成直流电（假设电缆被正确接地），该直流电在屏蔽层所包围的双绞线中形成一个大小相等，方向相反的直流电（假设电缆被正确接地）。

屏蔽层上的噪声与双绞线上的噪声反相，从而使得两者相抵消。

影响STP屏蔽作用的因素包括：环境噪声的级别和类型，屏蔽层的厚度和所使用的材料，接地方法以及屏蔽的对称性和一致性，如图5-3所示为屏蔽双绞线结构示意图。

图5-3 屏蔽双绞线结构
2．非屏蔽双绞线（UTP）
非屏蔽双绞线（UTP）电缆包括一对或多对由塑料封套包裹的绝缘电线对，由于没有额外的屏蔽层。

因此，UTP比STP更便宜，但抗干扰能力也相对较低，其结构如图5-4所示。

IEEE将UTP电缆命名为10BaseT，其中10代表最大数据传输速度为10Mbps，Base代表采用基带传输方法传输信，T代表Twinst Pair。

图5-4 非屏蔽双绞线结构
在实际的局域网组建过程中，使用非屏蔽双绞线较多，若没有特殊说明双绞线类
型，一般都是应该指非屏蔽双绞线。

提示。

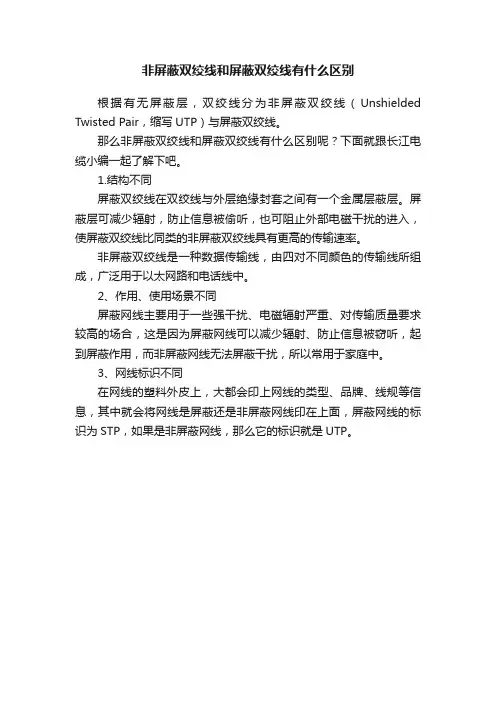

非屏蔽双绞线和屏蔽双绞线有什么区别
根据有无屏蔽层，双绞线分为非屏蔽双绞线（Unshielded Twisted Pair，缩写UTP）与屏蔽双绞线。

那么非屏蔽双绞线和屏蔽双绞线有什么区别呢？下面就跟长江电缆小编一起了解下吧。

1.结构不同
屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属层蔽层。

屏蔽层可减少辐射，防止信息被偷听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

2、作用、使用场景不同
屏蔽网线主要用于一些强干扰、电磁辐射严重、对传输质量要求较高的场合，这是因为屏蔽网线可以减少辐射、防止信息被窃听，起到屏蔽作用，而非屏蔽网线无法屏蔽干扰，所以常用于家庭中。

3、网线标识不同
在网线的塑料外皮上，大都会印上网线的类型、品牌、线规等信息，其中就会将网线是屏蔽还是非屏蔽网线印在上面，屏蔽网线的标识为STP，如果是非屏蔽网线，那么它的标识就是UTP。

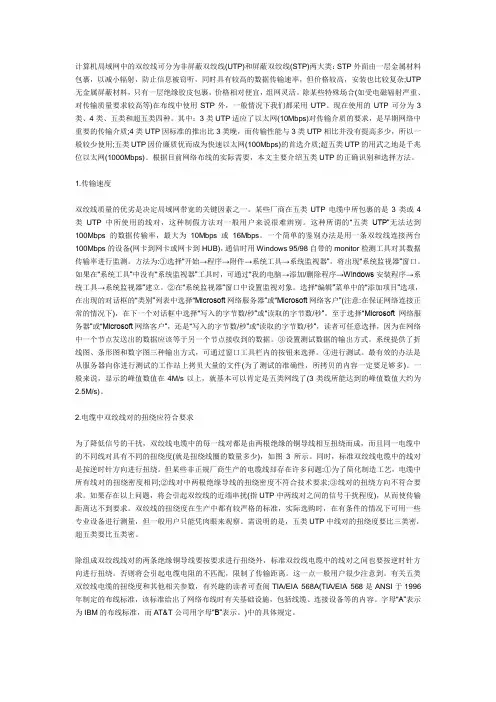

计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP 无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

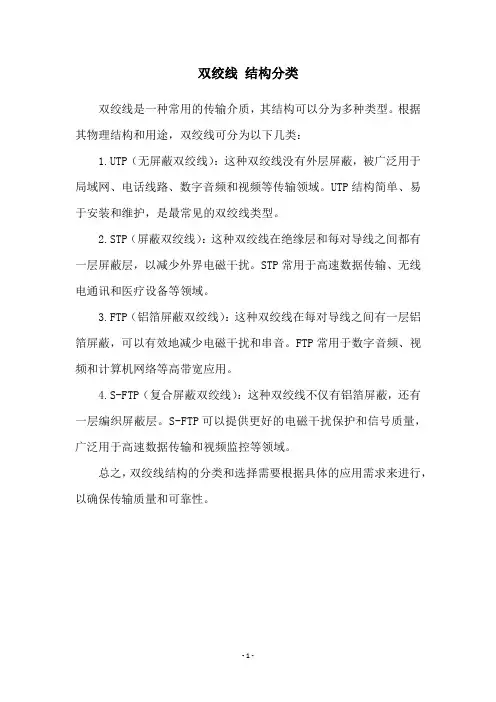

双绞线结构分类
双绞线是一种常用的传输介质，其结构可以分为多种类型。

根据其物理结构和用途，双绞线可分为以下几类：
1.UTP（无屏蔽双绞线）：这种双绞线没有外层屏蔽，被广泛用于局域网、电话线路、数字音频和视频等传输领域。

UTP结构简单、易于安装和维护，是最常见的双绞线类型。

2.STP（屏蔽双绞线）：这种双绞线在绝缘层和每对导线之间都有一层屏蔽层，以减少外界电磁干扰。

STP常用于高速数据传输、无线电通讯和医疗设备等领域。

3.FTP（铝箔屏蔽双绞线）：这种双绞线在每对导线之间有一层铝箔屏蔽，可以有效地减少电磁干扰和串音。

FTP常用于数字音频、视频和计算机网络等高带宽应用。

4.S-FTP（复合屏蔽双绞线）：这种双绞线不仅有铝箔屏蔽，还有一层编织屏蔽层。

S-FTP可以提供更好的电磁干扰保护和信号质量，广泛用于高速数据传输和视频监控等领域。

总之，双绞线结构的分类和选择需要根据具体的应用需求来进行，以确保传输质量和可靠性。

- 1 -。

计算机网络中的常见传输介质与特点计算机网络中，传输介质是指在信息传输过程中传递信号和数据的媒介。

不同的传输介质具有不同的特点和适用范围。

本文将介绍计算机网络中常见的传输介质以及它们的特点。

一、双绞线双绞线是计算机网络中最常见的传输介质之一。

它采用了一对一对绞合的电线，通过线对之间的绝缘来减少信号的干扰。

双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种。

1. 非屏蔽双绞线（UTP）特点：- 容易安装和维护，成本较低；- 适用于短距离通信，如家庭、办公室等局域网；- 抗干扰能力较差，在长距离传输和高干扰环境中受到影响。

2. 屏蔽双绞线（STP）特点：- 具有更好的抗干扰能力，适用于长距离传输和高干扰环境；- 安装和维护相对复杂，成本较高。

二、同轴电缆同轴电缆是一种中空的圆柱形电缆，由内部导体、绝缘层、金属屏蔽层和外部护套组成。

它具有较好的传输性能和抗干扰能力。

同轴电缆特点：- 适用于长距离传输，如有线电视等；- 抗干扰能力较强，适用于电磁干扰较多的环境；- 安装和维护较为繁琐，成本较高。

三、光纤光纤是一种利用光来传输信号的传输介质。

它由一个或多个玻璃纤维或塑料纤维组成，能够通过对光的反射和折射来传递信号。

光纤特点：- 传输速度快，传输带宽大，适用于高速数据传输；- 抗干扰能力强，对电磁干扰和信号衰减的影响较小；- 安全可靠，不受电磁波干扰；- 成本较高，安装和维护相对复杂。

四、无线传输无线传输是指通过无线电波或红外线等无线方式进行信息传输。

它不需要传输介质，具有灵活性和便捷性。

无线传输特点：- 适用于移动通信，如无线局域网（WLAN）、蓝牙等；- 无需布线，安装和维护较为方便；- 受周围环境干扰较大，传输距离和速度有限；- 容易受到窃听和干扰。

综上所述，计算机网络中的传输介质各具特点，适用于不同的场景和需求。

在选择传输介质时，需根据具体情况综合考虑传输距离、带宽要求、干扰环境和成本等因素，以确保网络传输的稳定性和可靠性。

超五类非屏蔽双绞线缆（CAT5e UTP）和屏蔽双绞线缆（STP）是在网络建设中常用的两种传输介质，它们在参数和功能上有着明显的区别。

本文将对这两种线缆的参数和区别进行详细介绍，以帮助读者更好地了解它们的特点和适用场景。

1. 超五类非屏蔽双绞线缆参数超五类非屏蔽双绞线缆是一种通用的网络传输介质，具有较高的传输性能和稳定性。

它的主要参数包括：1.1 传输速率：CAT5e UTP线缆具有传输速率可达1Gbps的特点，能够满足大多数家庭和企业网络的需求。

1.2 阻抗：CAT5e UTP线缆的标称阻抗为100欧姆，能够有效地减少信号的衰减和失真。

1.3 传输距离：CAT5e UTP线缆在实际应用中的传输距离通常在100米左右，超过这个距离会使信号衰减并影响传输质量。

2. 屏蔽双绞线缆参数屏蔽双绞线缆是一种在传输中增加屏蔽层保护的网络传输介质，可以有效地抵御外界干扰和噪音，提高信号的传输质量。

它的主要参数包括：2.1 传输速率：STP线缆的传输速率同样可达1Gbps，与CAT5e UTP 线缆相当。

2.2 阻抗：STP线缆也具有100欧姆的标称阻抗，保证了信号的稳定传输。

2.3 屏蔽：STP线缆采用封闭式屏蔽结构，能够有效地减少外界干扰和噪音，提高信号的传输质量。

3. 两种线缆的区别3.1 屏蔽结构不同：CAT5e UTP线缆不带屏蔽层，而STP线缆采用屏蔽结构保护信号免受外界干扰。

3.2 传输距离：由于屏蔽层的存在，STP线缆在传输距离上略优于CAT5e UTP线缆，能够在100米以外有更好的传输性能。

3.3 灵活性和成本：CAT5e UTP线缆通常较为灵活，易于维护和布线，而STP线缆由于屏蔽层的存在，较为僵硬并且成本相对较高。

4. 适用场景4.1 CAT5e UTP线缆适用于大多数家庭和企业网络建设，其成本相对较低，易于布线和维护，适用于传输速率要求不高的场景。

4.2 STP线缆适用于对信号传输质量要求较高的场景，如高速局域网、数据中心等，在需要长距离传输和抵御外界干扰的环境中更为适用。

网络线缆的UTP,STP,FTP的区别？周一, 2008年10月16:49 高级管理员网络线缆一般情况可以简单的划分为非屏蔽双绞线（UTP- Unshield Twisted Pair)和屏蔽双绞线（STP- Shield Twisted Pair）。

随着网络的发展，传输要求的提高各线缆厂家根据需求生产出各种屏蔽类型的线缆：1. F/UTP屏蔽双绞线铝箔总屏蔽屏蔽双绞线（F/UTP）是最传统的屏蔽双绞线，主要用于将8芯双绞线与外部电磁场隔离，对线对之间电磁干扰没有作用。

F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。

即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺设了一根接地导线。

F/UTP双绞线主要用于五类、超五类，在六类中也有应用F/UTP屏蔽双绞线有以下工程特点：∙双绞线外径大于同等级的非屏蔽双绞线；∙铝箔两面并非都是导电层，通常只有一面为导电层（即与接地导线连接的一面）；∙铝箔层在有缺口时容易被撕裂。

在施工时应注意以下问题：铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；为了不留下电磁波可以侵入的缝隙，应尽量将铝箔层展开，与模块的屏蔽层之间形成360度的全方位接触；当屏蔽层的导电面在里层时，应将铝箔层翻过来覆盖在双绞线的护套外，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体。

这样，在罩上屏蔽壳后，无论是屏蔽壳与屏蔽层之间，还是屏蔽层与护套之间都没有留下电磁波可以侵入的缝隙；不要在屏蔽层上留下缺口。

2.U/FTP屏蔽双绞线线对屏蔽双绞线（U/FTP）的屏蔽层同样由铝箔和接地导线组成，所不同的是：铝箔层分有4张，分别包裹4个线对，切断了每个线对之间电磁干扰途径。

因此它除了可以抵御外来的电磁干扰外，还可以对抗线对之间的电磁干扰（串扰）。

U/FTP线对屏蔽双绞线来自7类双绞线，目前主要用于六类屏蔽双绞线，也可以用于超5类屏蔽双绞线。

在施工时应注意以下问题：铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；屏蔽层应与模块的屏蔽层之间形成360度的全方位接触；为防止屏蔽双绞线中的芯线和屏蔽层受力，应在双绞线的护套部位，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体；不要在屏蔽层上留下缺口。

屏蔽双绞线与非屏蔽双绞线的比较一、屏蔽双绞线：Shielded Twisted Pair Cable（STP）1、屏蔽双绞线外观：如下图屏蔽双绞线，如上图，主要体现在用了一层或两层的屏蔽层，对铜芯进行了包裹，用来对信号的衰减屏蔽，用以提供通信质量。

2、屏蔽双绞线的分类：根据对线缆的信号衰减屏蔽的方式不同，屏蔽双绞线一共有两类，STP和FTP，其中：•STP：Shielded Twisted-Pair每对铜芯都有一个锡箔的屏蔽层包裹着，用来防止信号的衰减，有的质量非常好的屏蔽双绞线，是每根铜芯都有一个锡箔屏蔽层。

•FTP：Foil Twisted-PairFTP是整根线用一个锡箔屏蔽层包裹起来3、屏蔽双绞线的优点：屏蔽双绞线可以屏蔽有干扰的信号，比如可以屏蔽掉外界的噪音对信号传递的干扰。

4、屏蔽双绞线的缺点：价格较贵，一般是非屏蔽双绞线的３倍或以上；非屏蔽双绞线安装复杂，屏蔽双绞线必须要让线缆两端的屏蔽层接地，否则本身的屏蔽层也会对信号造成干扰，得不偿失。

二、非屏蔽双绞线：Unshielded Twisted Pair Cable（UTP）非屏蔽双绞线中，每根铜芯都有一根绝缘皮包裹着，但非屏蔽双绞线中没有屏蔽层。

所以非屏蔽双绞线在传递数据的过程中，受到的干扰会更大，传输质量会差一点。

如下图，就是屏蔽双绞线的外观。

双绞线的分类目前，双绞线可分为非屏蔽双绞线（UTP：Unshilded Twisted Pair）和屏蔽双绞线（STP：Shielded Twisted Pair）。

1、屏蔽双绞线根据屏蔽方式的不同，屏蔽双绞线又分为两类，即STP（Shielded Twicted-Pair）和FTP（Foil Twisted-Pair）。

STP是指每条线都有各自屏蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线需要注意的是，屏蔽只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。

所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

双绞线分为哪两种
双绞线传输信号的时候，为了更好的增加抗干扰性，有些双绞线就会带有屏蔽层装置，所以双绞线按照有无屏蔽层可以分为屏蔽双绞线和非屏蔽双绞线。

屏蔽双绞线：
屏蔽双绞线又叫”STP线“，它主要是将两根互相绝缘的铜导线缠绕在一起而组成的，作用是屏蔽电磁的干扰和降低辐射的作用。

屏蔽双绞线根据屏蔽的方式不同又可以分为FTP线，FTP 线主要是采用整体屏蔽方式，但是它的屏蔽是需要很好的将两端正确接地的情况下才能起到作用。

非屏蔽双绞线：
非屏蔽双绞线又叫”UTP线“，它主要是由8根不同颜色的导线分成4对，然后按照一定的规则互相缠绕在一起进行数据传输的，主要用于以太网以及电话线中。

非屏蔽双绞线因为外层没有屏蔽套，所以它的直径就比较小能节省布线时候占用的空间。

同时具有阻燃性，而且还能将串扰减至最小或给消除掉。

网络传输介质的比较网络传输介质的比较网络传输介质是网络中发送方与接收方之间的物理通路，它对网络的数据通信具有一定的影响。

以下是店铺整理的网络传输介质的比较，欢迎参考阅读!双绞线双绞线简称TP，将一对以上的双绞线封装在一个绝缘外套中，为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，也因此把它称为双绞线。

双绞线分为分为非屏蔽双绞线(UTP）和屏蔽双绞线(STP）。

1、双绞线可分为非屏蔽双绞线UTP和屏蔽双绞线STP，适合于短距离通信。

2、非屏蔽双绞线价格便宜，传输速度偏低，抗干扰能力较差。

屏蔽双绞线抗干扰能力较好，具有更高的传输速度，但价格相对较贵。

双绞线需用RJ-45或RJ-11连接头插接。

市面上出售的UTP分为3类，4类，5类和超5类四种：3类：传输速率支持10Mbps，外层保护胶皮较薄，皮上注有“cat3”4类：网络中不常用5类（超5类）：传输速率支持100Mbps或10Mbps，外层保护胶皮较厚，皮上注有“cat5”，超5类双绞线在传送信号时比普通5类双绞线的衰减更小，抗干扰能力更强，在100M网络中，受干扰程度只有普通5类线的1/4，这类以较少应用。

STP分为3类和5类两种，STP的内部与UTP相同，外包铝箔，抗干扰能力强、传输速率高但价格昂贵。

双绞线一般用于星型网的布线连接，两端安装有RJ-45头（水晶头），连接网卡与集线器，最大网线长度为100米，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，如安装4个中继器连5个网段，最大传输范围可达500米。

同轴电缆同轴电缆由绕在同一轴线上的两个导体组成。

具有抗干扰能力强，连接简单等特点，信息传输速度可达每秒几百兆位，是中、高档局域网的首选传输介质。

同轴电缆同轴电缆：由一根空心的外圆柱导体和一根位于中心轴线的内导线组成，内导线和圆柱导体及外界之间用绝缘材料隔开。

按直径的不同，可分为粗缆和细缆两种：粗缆：传输距离长，性能好但成本高、网络安装、维护困难，一般用于大型局域网的干线，连接时两端需终接器。

双绞线是综合布线工程中最常用的一种传输介质，其中超五类、六类、超六类等以太网线是人们日常生活中最常见的线缆产品，常用在局域网中连接电脑、路由器、交换机等设备。

总的来说，这三类以太网线可以分为两种类型：屏蔽双绞线和非屏蔽双绞线，两者的构造和应用各不相同，但是都在局域网中扮演重要角色。

那么屏蔽双绞线与非屏蔽双绞线之间有哪些区别，该怎么选择合适的屏蔽或非屏蔽双绞线呢？飞速光纤（）将为您揭晓答案。

一、屏蔽双绞线屏蔽双绞线有一个屏蔽作为保护，并将感应电流排除到地面。

屏蔽双绞线在网线内部信号线的外面包裹着一层金属网作为屏蔽层，可以屏蔽掉部分辐射使所受辐射较小，使系统在电磁干扰环境下保持良好的传输性能，但并不能完全消除辐射。

屏蔽双绞线具有抗干扰、防辐射的能力，但是一个好的屏蔽网线必须要求处处屏蔽，一旦有任何一处不能达到，都极有可能会对系统的整体传输性能产品影响。

不具完整性的屏蔽层本身就会成为系统中最大的干扰源，此时的屏蔽网线的性能甚至还远不如非屏蔽网线，接地过程中产生电位差的风险也更大。

1、Cat5e 超五类屏蔽双绞线(STP)卡沟设计网络跳线2、Cat6A 超六类屏蔽双绞线(STP)卡沟设计网络跳线屏蔽双绞线（STP）VS 非屏蔽双绞线（UTP）二、非屏蔽双绞线与屏蔽双绞线的屏蔽保护相比，非屏蔽双绞线的电缆不具有屏蔽保护功能。

但是非屏蔽双绞线由8根不同颜色的线分成4对绞合在一起，这种方式也能尽可能的减少电磁辐射与外部电磁干扰的影响。

非屏蔽双绞线目前算是局域网中使用频率最高的一种网线，布线简单，造价便宜。

1、Cat5e超五类非屏蔽双绞线(UTP)卡沟设计网络跳线2、Cat6六类非屏蔽双绞线卡沟设计细网络跳线以上就是屏蔽双绞线（STP）和非屏蔽双绞线（UTP）之间的区别。

了解了这些区别之后，您是不是有了更清晰的思路和方向呢？两种网络跳线都有利有弊，具体该怎么选择需要根据实际情况，选择最适合的网线才能够使铜网络综合布线更简单更高效。

非屏蔽网线与屏蔽网线的差异非屏蔽网线与屏蔽网线的差异
屏蔽网线（STP、FTP）相仇视烦扰性要强，造价也高，但有必要全程屏蔽，且要做好接地。

非屏蔽网线（UTP）相对布线简略，造价廉价，关于通常电磁环境满意用了。

网线通常都是八芯双绞线，而双绞线可分为屏蔽双绞线和非屏蔽双绞线，非屏蔽双绞线无屏蔽外套，直径小，节约所占用的空间；分量轻，易曲折，易设备,所以大大都局域网运用非屏蔽双绞线作为布线的传输介质来组网，网线由必定间隔长的双绞线与RJ45头构成。

屏蔽双绞线外面包有一层屏蔽用的金属膜(铝箔)，它的抗烦扰功用好些。

但屏蔽双绞线恳求悉数体系悉数是屏蔽器材，包含电缆、插座、水晶头和配线架等，一同修建物需求有超卓的地线体系。

可是在实习施工时，很难悉数完美接地，然后使屏蔽层自身变成最大的烦扰源，致使功用乃至远不如非屏蔽双绞线。

所以，除非有格外需求，通常在归纳布线体系中只选用非屏蔽双绞线。

双绞线的屏蔽办法许多种
1、在四对线外只用铝箔包裹；
2、每对线用铝箔包裹，四对线外没有金属网；
这两种通常称为单屏蔽双绞线
3、在四对线外用铝箔和金属网包裹；
4.每对线用铝箔包裹，四对线外加金属网；
这两种通常称为双屏蔽双绞线，铝箔是防高频烦扰，金属网是防低频烦扰的。

关于网络线UTPFTPSTPSFTP屏蔽层区别关于网络线UTP FTP STP SFTP 屏蔽层区别
目前市场以五类(cat5)超五类(cat5e)六类(cat6)为主,其中还包括非屏蔽(UTP),单屏蔽(FTP&STP)以及双屏蔽(SFTP)
(1) Unshielded Twisted Paired:非屏蔽双绞线UTP，是目前国内应用最多的布线系统，适用于传输带宽在250MHz以下，没有特殊性能要求的网络应用，其优点是整体性能不错、价格便宜、施工和维护比较方便。

六类布线系统已经达到了非屏蔽双绞线的性能极限。

(2) Foil Twisted-Pair:铝箔屏蔽的双绞线FTP，带宽较大、抗干扰性能强，具有低烟无卤的特点。

相对的，屏蔽线比非屏蔽线价格及安装成本要高一些，线缆弯曲性能稍差。

六类线及之前的屏蔽系统多采用这种形式。

(3)Shielded Twisted-Pair: 独立屏蔽双绞线STP，每一对线都有一个铝箔屏蔽层，四对线合在一起还有一个公共的金属编织屏蔽层，这是七类线的标准结构。

它适用于高速网络的应用，提供高度保密的传输，支持未来的新型应用，有助于统一当前网络应用的布线平台，使得从电子邮件到多媒体视频的各种信息，都可以在同一套高速系统中传输。

(4)双屏蔽双绞线(SFTP),在铝箔的基础上增加一层编织网.常用为铝镁丝编织网,也有用锡丝或是镀锡铜丝,具抗干扰及高度保密传输,适用专业布线工程中.。
