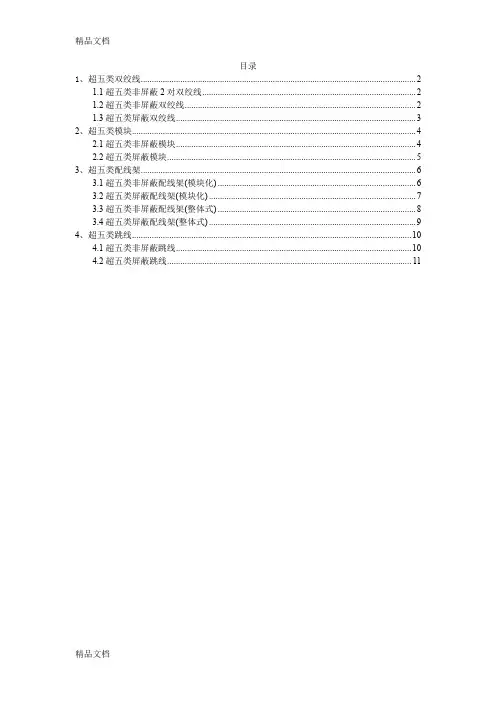

目录1、超五类双绞线 (2)1.1超五类非屏蔽2对双绞线 (2)1.2超五类非屏蔽双绞线 (2)1.3超五类屏蔽双绞线 (3)2、超五类模块 (4)2.1超五类非屏蔽模块 (4)2.2超五类屏蔽模块 (5)3、超五类配线架 (6)3.1超五类非屏蔽配线架(模块化) (6)3.2超五类屏蔽配线架(模块化) (7)3.3超五类非屏蔽配线架(整体式) (8)3.4超五类屏蔽配线架(整体式) (9)4、超五类跳线 (10)4.1超五类非屏蔽跳线 (10)4.2超五类屏蔽跳线 (11)1、超五类双绞线1.1超五类非屏蔽2对双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.内置撕裂绳，便于施工4.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号5.无轴纸箱包装，外箱贴有合格证6.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求7.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内8.绝缘层材料为高密度聚乙烯（HDPE）9.外护套材料可选用不同阻燃等级材料或低烟无卤材料10.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米 (24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1051002 超五类非屏蔽2对双绞线阻燃PVC （CM/MP）1.2超五类非屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.内置撕裂绳，便于施工4.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号5.无轴纸箱包装，外箱贴有合格证6.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求7.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内8.绝缘层材料为高密度聚乙烯（HDPE）9.外护套材料可选用不同阻燃等级材料或低烟无卤材料10.双护套阻水结构，内为PVC护套，外包黑色聚乙烯（PE）护套（NOR1051004S）11.充油式阻水结构，在缆心中用石膏进行填充，护套为黑色聚乙烯（PE）材料（NOR1051004S2）12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米 (24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1051004 超五类非屏蔽4对双绞线阻燃PVC（CM/MP）NOR1051004S 超五类非屏蔽4对阻水双绞线双护套阻水NOR1051004S2超五类非屏蔽4对阻水双绞线充油阻水1.3超五类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强4.单面覆塑铝箔屏蔽，接地金属丝（NOR1051004F）5.单面覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004F2）6.每个线对覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004FF）7.PVC外皮上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，外箱贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（PE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：9.38Ω /100米(24AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于100MHz2.24AWG线规3.整轴线长305米订货编码：产品编码产品名称说明NOR1051004F 超五类屏蔽双绞线F/UTPNOR1051004F2 超五类屏蔽双绞线SF/UTPNOR1051004FF 超五类屏蔽双绞线S/FTP2、超五类模块2.1超五类非屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3等低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为90度或180度5.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块上，便于准确快速地完成端接7.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命8.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性9.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别10.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性11.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EA 超五类非屏蔽模块90°压接式NORMCAT5EB 超五类非屏蔽模块180°压接式，带防尘盖2.2超五类屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.独特的PCB线路板线对平衡设计，减少干扰，通过余量高3.IDC打线柱夹子与8芯针方向为180度或90度4.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落5.后部的接地固定装置可方便、有效的接地6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架8.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便9.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性11.免工具端接方式，兼容T568A/B两种端接方式12.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EF 超五类屏蔽模块180°压接式NORMCAT5EG 超五类屏蔽模块90°压接式3、超五类配线架3.1超五类非屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为180度5.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接6.扣锁式端接帽确保导线全部端接并防止滑动7.模块带防尘盖设计，防止灰尘进入跳线插口8.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径9.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理10.模块化设计，便于安装，可根据需要配置安装模块，节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性16.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24B 超五类非屏蔽配线架模块化，配B款模块3.2超五类屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.外形紧凑，有通用线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接9.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便10.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径11.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理12.模块化设计，便于安装，可根据需要配置安装模块，节约成本13.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性，耐用性大于1500次插拔15.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度16.免工具端接方式，兼容T568A/B两种端接方式17.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24F 超五类屏蔽配线架模块化，配F款模块3.3超五类非屏蔽配线架(整体式)产品特性:1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用前后、高低错位技术，有效降低近端串扰值（NORPS5M-24E）5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于配线架上，便于准确快速地完成端接7.配线架带防尘盖设计，防止灰尘进入跳线插口（NORPS5M-24E）8.支持端口色彩管理，防尘盖可选用不同颜色，满足多网颜色区分要求（NORPS5M-24K）9.带扎带孔便于理线，便于整体48口配线架设计（NORPS5M-24D）10.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径（NORPS5M-24A）（NORPS5M-24E）11.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理12.角形配线架在中心以最佳角度弯折，允许跳线从垂直线缆管理架直接连接到配线架上，从而取消了水平线缆管理架并节省了宝贵的机架空间，这样不但增加了跳线密度，而且使跳线的管理更为便捷，走线美观（NORPS5M-24K）13.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性15.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别16.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度17.支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性18.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.7.工作温度： -25℃～70℃物理特性1.2.传输带宽大于100MHz3.IDC端子卡接22～26AWG导体4.IDC打线柱耐用性大于250次端接5.插头与插座插拔次数大于1500次订货编码：产品编码产品名称说明NORPS5M-24A 超五类非屏蔽配线架整体式NORPS5M-24D超五类非屏蔽配线架整体式NORPS5M-24E 超五类非屏蔽配线架整体式，带防尘盖NORPS5M-24K 超五类非屏蔽配线架整体式，角形3.4超五类屏蔽配线架(整体式)产品特性:1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为90度5.外形紧凑，有通用的T568A和T568B线序标签清晰标注于配线架上，便于准确快速地完成端接6.后部的接地固定装置可方便、有效的接地7.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径8.整体屏蔽外罩，使配线架360度全屏蔽，有效防止外部电磁干扰和信息泄漏9.屏蔽外罩后盖固定采用非螺丝设计，方便快捷安装10.较大的正面标识空间，方便端口标识，便于端口管理11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.配线架为整体式设计，钢架结构，保证机械性能14.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性15.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:产品编码产品名称说明NORPS5M-24G 超五类屏蔽配线架整体式4、超五类跳线4.1超五类非屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；精品文档6.最小弯曲半径：4D7.独立包装订货编码:产品编码产品名称说明NORDC5#* 超五类非屏蔽跳线有各种颜色、长度4.2超五类屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；6.最小弯曲半径：4D7.独立包装订货编码:产品编码产品名称说明NORDC5F#* 超五类屏蔽跳线有各种颜色、长度精品文档。
SHIP一舟超五类非屏蔽综合布线解决方案***商业地产UTP超五类非屏蔽&多模光纤综合布线系统解决方案二〇一三年六月名目第一章总述3一、前言3二、设计原则4三、设计依据4第二章需求分析建设内容5一、商业地产综合布线5二、综合布线系统简介6（一）工作区6（二）配线子系统6（三）干线子系统6（四）建筑群子系统6（五）设备间7（六）进线间7（七）治理7三、建设内容7（一）建筑物内布线7（二）建筑群布线8（三）建设点位表及清单8第三章SHIP一舟综合布线系统设计8一、SHIP一舟简介8二、SHIP一舟布线产品9（一）工作区9（二）配线子系统10（三）干线子系统16（四）设备间/进线间18（五）建筑群子系统19第四章系统安装及施工20一、系统安装规范及工艺要求20（一）综合布线系统安装要求20（二）配线架邻近的环境要求21（三）接地和防雷21二、施工组织打算22（一）工程组织22（二）工程实施22（三）质量治理及措施23（四）安全文明施工措施24第五章系统测试、验收及质量保证24一、超五类水平双绞线系统的测试讲明24（一）测试模式介绍24（二）测试参数的应用25二、三类主干铜缆系统的测试讲明26三、光纤系统的测试27第六章人员培训及售后服务27一、培训27（一）培训目的27（二）培训方式28二、售后服务28总述一、前言商业地产（Business Real Estate），简单地讲确实是为一切商业活动提供场所的产业。
人们适应上将商业物业叫商铺或商业用房，商业物业的功能多样化，既有能满足市民购物、饮食、娱乐、休闲等需求的社会功能，又有能满足商家经营、商务活动、市民投资等需要的经济功能。
房地产开发商作为投资主体直截了当参与，将投资估算、开发规划、市场定位、业态组合、招商、销售和营运治理等环节按一定的次序作为一个整体流程来运作，它包括商场、购物中心、写字楼、专业市场、娱乐场所、休闲性场所和各类消费场所的物业开发与经营，进行策划、招商和日常营运治理，是多元化、多层次、多业态、大跨度的经济活动，是商业与地产业紧密结合的复合型产业。

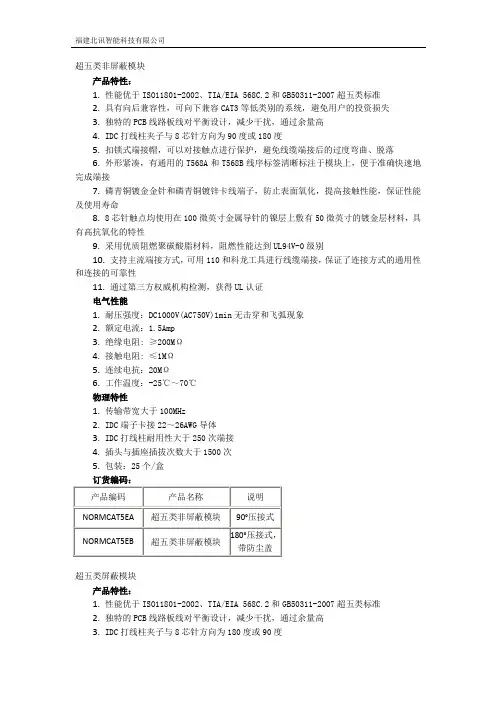

超五类非屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.具有向后兼容性，可向下兼容CAT3等低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.IDC打线柱夹子与8芯针方向为90度或180度5.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块上，便于准确快速地完成端接7.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命8.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性9.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别10.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性11.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EA 超五类非屏蔽模块90°压接式NORMCAT5EB 超五类非屏蔽模块180°压接式，带防尘盖超五类屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2.独特的PCB线路板线对平衡设计，减少干扰，通过余量高3.IDC打线柱夹子与8芯针方向为180度或90度4.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落5.后部的接地固定装置可方便、有效的接地6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架8.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便9.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性11.免工具端接方式，兼容T568A/B两种端接方式12.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于100MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT5EF 超五类屏蔽模块180°压接式NORMCAT5EG 超五类屏蔽模块90°压接式。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。
除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。
3类、5类、超5类线有什么不同2007年10月24日星期三 10:56首先说说，为什么要用双绞线而不是平行线呢? 平行线不是更容易生产吗？这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。
由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。
由此我们就可以知道，市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。
还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。
这与另外一种物理现象有关（好象叫集肤效应）。
先从网线标识上辨别，三类线的标识是“CAT3”，带宽10M，适用于十兆网，目前基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
其次通过看这个途径我们可以判别大多数假5类/ 超5类线。
真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。
假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。
正品 5类线所标注的是“cat5”字样，超5类所标注的是“ 5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。

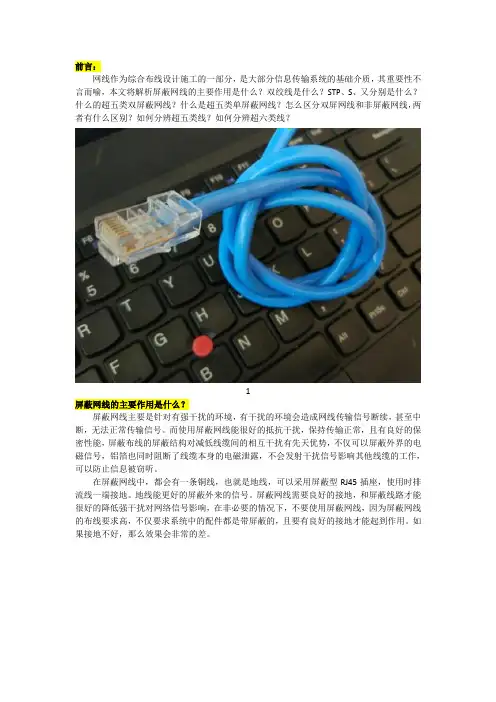

前言：网线作为综合布线设计施工的一部分，是大部分信息传输系统的基础介质，其重要性不言而喻，本文将解析屏蔽网线的主要作用是什么？双绞线是什么？STP、S、又分别是什么？什么的超五类双屏蔽网线？什么是超五类单屏蔽网线？怎么区分双屏网线和非屏蔽网线，两者有什么区别？如何分辨超五类线？如何分辨超六类线？1屏蔽网线的主要作用是什么？屏蔽网线主要是针对有强干扰的环境，有干扰的环境会造成网线传输信号断续，甚至中断，无法正常传输信号。
而使用屏蔽网线能很好的抵抗干扰，保持传输正常，且有良好的保密性能，屏蔽布线的屏蔽结构对减低线缆间的相互干扰有先天优势，不仅可以屏蔽外界的电磁信号，铝箔也同时阻断了线缆本身的电磁泄露，不会发射干扰信号影响其他线缆的工作，可以防止信息被窃听。
在屏蔽网线中，都会有一条铜线，也就是地线，可以采用屏蔽型RJ45插座，使用时排流线一端接地。
地线能更好的屏蔽外来的信号。
屏蔽网线需要良好的接地，和屏蔽线路才能很好的降低强干扰对网络信号影响，在非必要的情况下，不要使用屏蔽网线，因为屏蔽网线的布线要求高，不仅要求系统中的配件都是带屏蔽的，且要有良好的接地才能起到作用。
如果接地不好，那么效果会非常的差。
2如果接地点安排不正确、接地电阻过大或者接地电位不均衡时，会引起接地噪声，即在传输通道的某两点产生电位差，从而使金属屏蔽层上产生干扰电流，这时屏蔽层本身就形成了一个最大的干扰源，屏蔽网线的布线要求比较严格，全部配件都是需要具有屏蔽的性能，并且需要有良好的地线系统。
在实际的施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至可能还不如非屏蔽双绞线。
双绞线是什么？为什么要双绞？（1）双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
（2）为什么要把二根线双绞缠绕：因为这种相互缠绕改变了电缆原有的电子特性，这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
双绞线分：三类、五类、超五类、六类、超六类超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，六类与五类区别：不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。
除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。

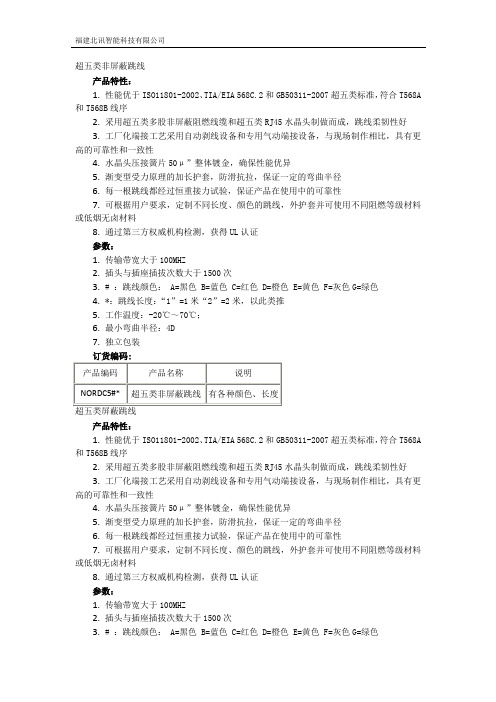

超五类非屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；6.最小弯曲半径：4D7.独立包装超五类屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准，符合T568A 和T568B线序2.采用超五类多股非屏蔽阻燃线缆和超五类RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.水晶头压接簧片50μ”整体镀金，确保性能优异5.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径6.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性7.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使用不同阻燃等级材料或低烟无卤材料8.通过第三方权威机构检测，获得UL认证参数：1.传输带宽大于100MHZ2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃；6.最小弯曲半径：4D7.独立包装。
五类和超五类网线的区分与辨别！随着快速以太网标准的推出和实施，五类双绞线开始广泛地应用于网络布线。
但是由于个别厂商和网络公司在宣传上的误导，以及部分网络用户对有关标准缺乏必要的了解，致使在选用五类双绞线时真假难辨，不知所措。
然而，一旦选用了不符合标准的五类双绞线，一方面会使网络整体性能下降，另一方面为将来网络的升级埋下了隐患。
本文结合技术和应用，介绍标准五类双绞线的正确识别方法。
为了让大家对双绞线有个较全面的了解，我们先来介绍双绞线的常见类型及特性。
计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。
除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。
现在使用的UTP可分为3类、4类、五类和超五类四种。
其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。
根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。
1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。
某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。
这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。
一个简单的鉴别办法是用一条双绞线连接两台100Mbps 的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

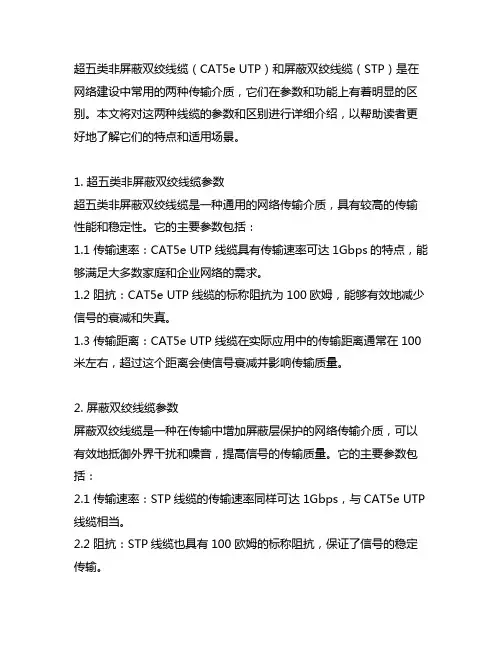

超五类非屏蔽双绞线缆（CAT5e UTP）和屏蔽双绞线缆（STP）是在网络建设中常用的两种传输介质，它们在参数和功能上有着明显的区别。
本文将对这两种线缆的参数和区别进行详细介绍，以帮助读者更好地了解它们的特点和适用场景。
1. 超五类非屏蔽双绞线缆参数超五类非屏蔽双绞线缆是一种通用的网络传输介质，具有较高的传输性能和稳定性。
它的主要参数包括：1.1 传输速率：CAT5e UTP线缆具有传输速率可达1Gbps的特点，能够满足大多数家庭和企业网络的需求。
1.2 阻抗：CAT5e UTP线缆的标称阻抗为100欧姆，能够有效地减少信号的衰减和失真。
1.3 传输距离：CAT5e UTP线缆在实际应用中的传输距离通常在100米左右，超过这个距离会使信号衰减并影响传输质量。
2. 屏蔽双绞线缆参数屏蔽双绞线缆是一种在传输中增加屏蔽层保护的网络传输介质，可以有效地抵御外界干扰和噪音，提高信号的传输质量。
它的主要参数包括：2.1 传输速率：STP线缆的传输速率同样可达1Gbps，与CAT5e UTP 线缆相当。
2.2 阻抗：STP线缆也具有100欧姆的标称阻抗，保证了信号的稳定传输。
2.3 屏蔽：STP线缆采用封闭式屏蔽结构，能够有效地减少外界干扰和噪音，提高信号的传输质量。
3. 两种线缆的区别3.1 屏蔽结构不同：CAT5e UTP线缆不带屏蔽层，而STP线缆采用屏蔽结构保护信号免受外界干扰。
3.2 传输距离：由于屏蔽层的存在，STP线缆在传输距离上略优于CAT5e UTP线缆，能够在100米以外有更好的传输性能。
3.3 灵活性和成本：CAT5e UTP线缆通常较为灵活，易于维护和布线，而STP线缆由于屏蔽层的存在，较为僵硬并且成本相对较高。
4. 适用场景4.1 CAT5e UTP线缆适用于大多数家庭和企业网络建设，其成本相对较低，易于布线和维护，适用于传输速率要求不高的场景。
4.2 STP线缆适用于对信号传输质量要求较高的场景，如高速局域网、数据中心等，在需要长距离传输和抵御外界干扰的环境中更为适用。

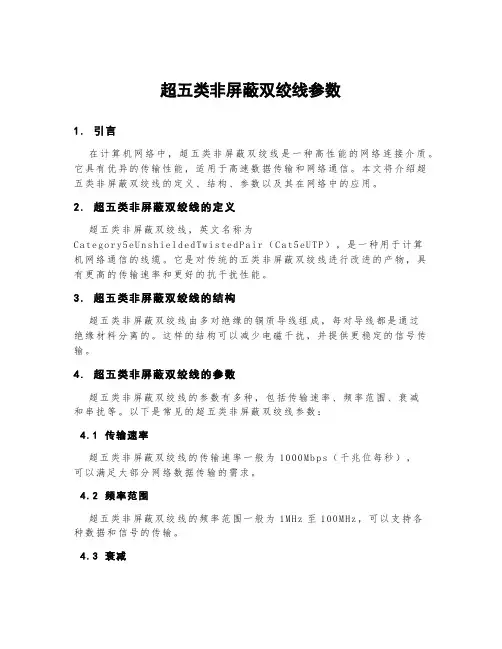

超五类非屏蔽双绞线参数1.引言在计算机网络中，超五类非屏蔽双绞线是一种高性能的网络连接介质。
它具有优异的传输性能，适用于高速数据传输和网络通信。
本文将介绍超五类非屏蔽双绞线的定义、结构、参数以及其在网络中的应用。
2.超五类非屏蔽双绞线的定义超五类非屏蔽双绞线，英文名称为C a te go ry5e Un sh iel d ed Tw is te dP ai r（C at5e UT P），是一种用于计算机网络通信的线缆。
它是对传统的五类非屏蔽双绞线进行改进的产物，具有更高的传输速率和更好的抗干扰性能。
3.超五类非屏蔽双绞线的结构超五类非屏蔽双绞线由多对绝缘的铜质导线组成，每对导线都是通过绝缘材料分离的。
这样的结构可以减少电磁干扰，并提供更稳定的信号传输。
4.超五类非屏蔽双绞线的参数超五类非屏蔽双绞线的参数有多种，包括传输速率、频率范围、衰减和串扰等。
以下是常见的超五类非屏蔽双绞线参数：4.1传输速率超五类非屏蔽双绞线的传输速率一般为1000M bp s（千兆位每秒），可以满足大部分网络数据传输的需求。
4.2频率范围超五类非屏蔽双绞线的频率范围一般为1M H z至100M Hz，可以支持各种数据和信号的传输。
4.3衰减超五类非屏蔽双绞线的衰减指标是衡量信号在传输过程中阻力的参数，一般要求衰减在特定频率范围内保持在合理的范围内。
4.4串扰超五类非屏蔽双绞线的串扰是指在多对导线中，其中一对导线上的信号对其他导线上信号的干扰。
超五类非屏蔽双绞线通过特殊的绝缘材料和布线设计，可以有效减少串扰。
5.超五类非屏蔽双绞线在网络中的应用由于超五类非屏蔽双绞线具有优异的传输性能和抗干扰能力，它在网络中得到广泛应用。
以下是超五类非屏蔽双绞线在网络中的几个主要应用场景：5.1局域网（L A N）超五类非屏蔽双绞线是构建局域网（L AN）的常用线缆。
它可以连接计算机、打印机、交换机等网络设备，实现高速数据传输和网络通信。
5.2传输视频和音频信号超五类非屏蔽双绞线可以传输高清视频和音频信号，常用于多媒体系统、音视频会议系统等场合。
超五类非屏蔽系统综合布线解决方案布线系统的必要性当今社会，信息已成为一种关键资源，必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
因此，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。
而在国内，既便是在一些新设计的建筑物内，仍往往沿用过时落后的布线技术，致使各种系统的布线无法兼容，管线拥挤不堪，难以适应新技术的发展，且往往在配线上进行重复投资。
随着规模的扩大、设备的更新、人员的变动、环境的变更，这种情况还会变得越来越糟。
任何的增添、变动，都可能会引起全局的变动，不但影响工作效率，对公司、企业、政府部门的运营也产生不良的影响。
尤其是随着 ADSL、FTTB 等宽带联结的出现、应用与推广，原来使用的布线系统将无法满足日益增加的信息流量要求。
因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。
它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。
结构化布线系统正是在这种背景下推出并被广泛接受的一种布线技术，它能够以一次性的布线投资，解决今后相当一段时间内的所有布线问题。
近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。
在新建写字楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC 及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过电信公网与外部信息源相连，组成全方位多通道的信息访问系统。
总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。
二、综合布线系统综合布线简介综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。
它包括建筑物外部网络或电信线路的连线点与应用系统设备之间的所有线缆及相关的连接部件。
网线的接法：568A和568B线序详解直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B568A 568B的排序和区别的详细资料一568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
直连线则指：两端都是568A或都是568B标准的双绞线。
顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。
这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。
希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。
当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。
而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。
同一层设备相连用反接不同一层设备相连用直接二经常有朋友问我一些关于网线的问题，和他们交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西痛快说说。
首先说一下差分方式传输。
所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。
其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。
超五类非屏蔽信道的施工依据文件名称及编号摘要：一、引言二、超五类非屏蔽信道的施工依据文件概述1.文件名称2.文件编号3.文件内容概述三、超五类非屏蔽信道的施工标准1.施工要求2.施工流程3.施工注意事项四、施工过程中的问题与解决方法1.常见问题2.解决方法五、总结与展望正文：一、引言随着现代通信技术的不断发展，超五类非屏蔽信道（Category 5e Unshielded Twisted Pair，简称UTP）在综合布线领域得到了广泛的应用。
为了确保施工质量和满足实际需求，我们需要依据相关文件进行规范施工。
本文将对超五类非屏蔽信道的施工依据文件名称及编号进行介绍，以供大家参考。
二、超五类非屏蔽信道的施工依据文件概述1.文件名称我国关于超五类非屏蔽信道的施工标准主要参照以下文件：GB/T 50312-2007《综合布线系统工程设计规范》GB/T 50311-2007《综合布线系统工程施工及验收规范》2.文件编号上述两个文件的编号分别为GB/T 50312和GB/T 50311。
3.文件内容概述这两个文件对超五类非屏蔽信道的施工提出了详细的要求，包括施工材料、施工方法、测试验收等方面。
以下是文件内容的简要概述：（1）施工材料：要求使用符合国家标准的超五类非屏蔽双绞线（UTP）及连接设备。
（2）施工方法：要求遵循一定的施工流程，如穿线、布线、接线等，确保线缆完整、无损伤。
（3）测试验收：要求在施工完毕后进行电气性能测试，包括近端串扰（NEXT）、综合近端串扰（PSNEXT）、衰减、特性阻抗等指标。
三、超五类非屏蔽信道的施工标准1.施工要求（1）遵循施工图纸和设计方案，确保施工正确无误。
（2）线缆应妥善保管，避免弯曲、拉扯、损坏等。
（3）接线时要确保线缆芯线的正确连接，避免接触不良。
2.施工流程（1）穿线：根据设计要求，将线缆穿过管道或线槽。
（2）布线：将线缆布置到各设备位置，注意保持整齐。
（3）接线：将线缆与设备、接线面板等进行连接。
SHIP综合布线系统---屏蔽布线解决方案随着社会的不断发展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。
为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量，现代化设施。
于是就引伸出了智能建筑（大厦）这一新的概念。
智能大厦（Intelligent Building，缩写IB）是现代建筑技术与高新信息技术相结合的产物。
随着全球社会信息化与经济国际化的深入发展，智能大厦已成为各行业综合实力的具体象征，也是各大企业集团市场竟争实力的形象标志，也就是说企业拥有智能大厦就增强了企业的竟争实力。
因此，为了将XX大厦建成一座高标准的智能商业大厦，给工作人员和顾客带来一个更加富有创造性，更高的效率和更为安全舒适的工作、生活和购物环境。
我们推荐出该方案建议书。
愿我们的努力能为XX商业大厦的现代化建设写下最亮丽的一笔。
屏蔽布线系统介绍屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性。
屏蔽原理FTP电缆的屏蔽原理不同于双绞的平衡抵消原理，FTP电缆是在四对双绞线的外面加多一层或两层铝箔，利用金属对电磁波的反射、吸收和趋肤效应原理（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），有效的防止外部电磁干扰进入电缆，同时也阻止内部信号辐射出去，干扰其它设备的工作。
屏蔽布线系统特性屏蔽布线系统的优点主要体现在它具有的很强的抵抗外界电磁干扰、射频干扰的能力；同时也能够防止内部传输信号向外界的能量辐射，具有很好的系统安全性。
1）减少电磁辐射，即减少布线系统辐射的能量和干扰2）提高抗电磁干扰的能力，或者减少干扰和入侵，线对单独屏蔽的线缆，还具有抗线对间串扰的能力。
网线水晶头接法图解超五类网线水晶头
接法
一、先了解插座分类
通常运用在室内的墙面上作为网线插孔EIA／TIA的布线规范中规矩了两种双绞线的线序568A与568B，如今家庭中运用的通常都是双绞线，双绞线分为T568A和T568B两种线序，是：T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
接线时，顺次按次第接就行
二、接线进程
1、剥线，专业的说是先将墙内网线（或许槽线），用专用的剥线钳或许压线钳的剥线刀在离线头十公分长分配的本地将网线表皮去掉。
通常自个在家里都是怎样简略怎样搞，能够用通常钳子，也能够热一下线皮，用手剥掉。
但要确保剥的长度满意用，而且确保没有伤到线芯。
2、分线，用打线钳逐根按进网线插座的金属卡槽内。
通常都是自个用手按次第，一根根对着插进入。
3、剩余的线条都剪掉后，就能够将信息模块装到面板上了。
如
今通常的网线插座后边都有护线卡，首要用来维护纤细的拖拽网线时，避免网线掉落。
假定自个所采购的没有护线卡维护网线插座的，就要留神在往墙内和插座面板上放置网线插座的时分尽量不要拽拉网线。
高岘产品使用教程及施工规范一、高岘水晶头物料准备：压线钳、剥线钳、水口钳、网线、各类水晶头（1）超五类非屏蔽水晶头/六类非屏蔽水晶头步骤一：调节剥线钳在网线一端3厘米处剥开网线PVC外皮；步骤二：用水口钳剪掉玻璃纤维抗拉绳（六类线还有中间的十字骨架）；步骤三：解开对绞线，并将八根线芯先捋直，按568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕排好；步骤四：预留线芯长度1.5厘米左右，用水口钳将其剪齐平；步骤五：将八根线芯保持端面齐平，插入水晶头底部；步骤六：用压线钳压接水晶头，使得铜插片完全插破PE，接触铜芯并检查止回扣是否压接到PVC外皮；步骤七：用测线仪检测是否有出现接错线、开路等错误。
十字骨架：1、起分开、固定线对位置的作用；2、起降低干扰，获得更高信噪比值的作用；传输宽带=传输带宽Xlg（1+信噪比）止回扣：1、属于水晶头上的第二压接点，起压住网线PVC外皮的作用，实现二次固定；抗拉绳：1、主要是在布线时，拉线的过程中，可以有效防止拉力对网线造成拉伸的作用；2、网线变细就会影响其插入损耗和使用寿命；水晶头不是通孔的：1、通孔水晶头会加快网线的氧化；切破PE皮的影响：1、捋线的时候容易将线捋断；2、线对之间会造成短接，即出现短路，测试时显示线序没接对；3、线对之间的串扰加大；4、介电性能变差；5、造成数据泄露。
预留1.5厘米的作用：1、可以使线芯能够插到底部，并保证PVC外皮能够完全置于止回扣下方；铜插片为什么会倾斜：1、超五类水晶头的插孔直径是1.0mm，六类非屏蔽水晶头插孔直径是1.05mm；2、线芯加PE皮的直径小于1.0mm，即插线之后，插线孔留有一定的缝隙；3、铜插片厚度为0.35mm，所以铜插片在压接时，查破PE皮之后，挤压到无氧铜；4、铜插片硬度比无氧铜高，当无氧铜受挤压时，就会往周围的空间扩散，当然这样的扩散是比较小的，也就是最终无氧铜无法在发生形变之后会反作用于青铜插片，插片就只能往有空间的位置偏移，最终出现倾斜现象；铜插片不会倾斜的情况：1、当铜插片厚度标准，PE皮太厚，铜芯直径较小时2、当铜插片厚度较小，PE皮、铜芯直径较小时；3、铜插片不会完全插到底部，当插片正中压接时，可以将无氧铜压扁接触。
