电阻、电感、电容的串联电路

1 电阻、电感与电容串联的交流电路相量模型电阻、电感与电容串联的交流电路如图1中所示。

设电流t I i m ωsin = 为参考正弦量，则电压)sin(ϕω+=t U u m若用相量图表示电流与各电压的关系，将会更直观。

图2是串联交流电路电流与各个电压的相量图。

图1 电阻、电感与电容串联的交流电路 图2 电流与电压的相量图相量图中取I为参考相量，即设I 初相位为零，画在水平位置上。

R u 与i 同相，L u 超前i 90°，因此，L U 与CU 相位差180°。

若C L U U >，则相量R U 、L U 、CU 相加后，就可得出总电压相量U ，如图2所示。

由相量图可见，R U 、LL U U +、U 三个相量组成一个直角三角形，称电压三角形，如图3所示。

由于R I U R =，)(CL C L X X I j U U -=+ ，Z I U =，所以当电压三角形的每个直角边都除以I ，则R 、)(CL X X -、Z 之间也是一个直角三角形，称为阻抗三角形。

它与电压三角形是相似形。

由图4可见，复阻抗Z 的辐角ϕ，也就是电源电压U和电流I 的相位差角ϕ。

因此利用电压三角形和阻抗三角形，计算总电压和电流的有效值以及两者之间的相位差就更简单了，即Z I X R I X X R I U U U U C L C L R =+=-+=-+=222222)()(相位差 RX R X X C L a r c t a n a r c t a n =-=ϕ 由上分析可知，当电路参数不同时，复阻抗Z 的辐角ϕ即总电压U和电流I 的相位差角有三种不同情况，且形成性质不同的电路，用相量图表示，则更为清晰直观。

图3 电压三角形 图4 阻抗三角形 R X Zϕ U R U X ∙。

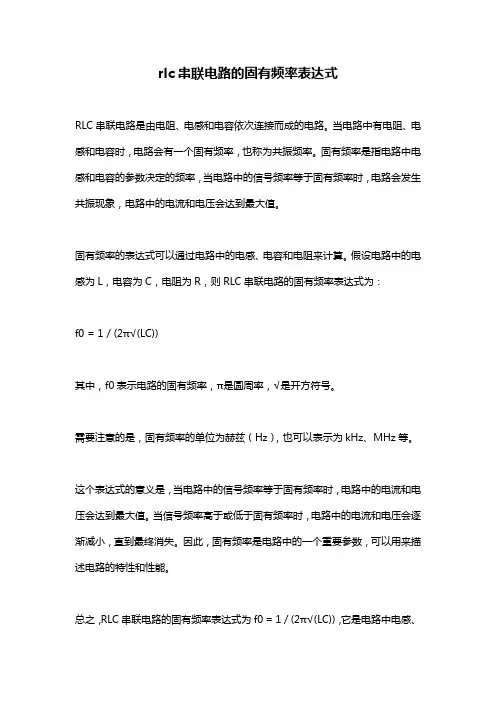

rlc串联电路的固有频率表达式
RLC串联电路是由电阻、电感和电容依次连接而成的电路。

当电路中有电阻、电感和电容时，电路会有一个固有频率，也称为共振频率。

固有频率是指电路中电感和电容的参数决定的频率，当电路中的信号频率等于固有频率时，电路会发生共振现象，电路中的电流和电压会达到最大值。

固有频率的表达式可以通过电路中的电感、电容和电阻来计算。

假设电路中的电感为L，电容为C，电阻为R，则RLC串联电路的固有频率表达式为：
f0 = 1 / (2π√(LC))
其中，f0表示电路的固有频率，π是圆周率，√是开方符号。

需要注意的是，固有频率的单位为赫兹（Hz），也可以表示为kHz、MHz等。

这个表达式的意义是，当电路中的信号频率等于固有频率时，电路中的电流和电压会达到最大值。

当信号频率高于或低于固有频率时，电路中的电流和电压会逐渐减小，直到最终消失。

因此，固有频率是电路中的一个重要参数，可以用来描述电路的特性和性能。

总之，RLC串联电路的固有频率表达式为f0 = 1 / (2π√(LC))，它是电路中电感、
电容和电阻参数的函数，用来描述电路的固有频率。

了解固有频率的表达式可以帮助我们更好地理解电路的特性和性能，从而更好地设计和使用电路。

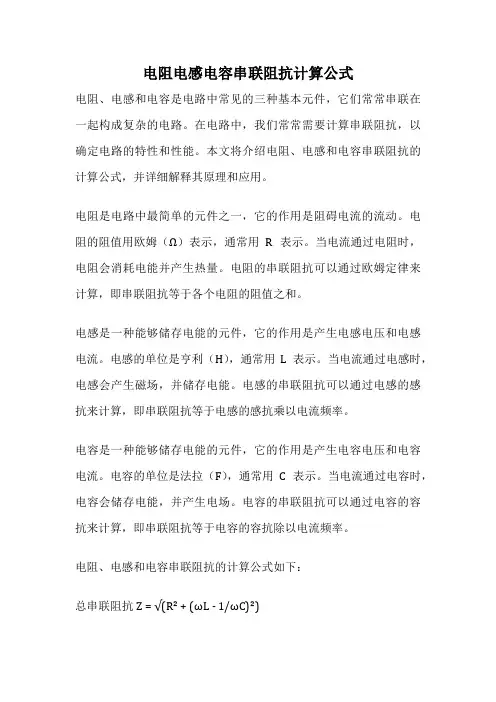

电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种基本元件，它们常常串联在一起构成复杂的电路。

在电路中，我们常常需要计算串联阻抗，以确定电路的特性和性能。

本文将介绍电阻、电感和电容串联阻抗的计算公式，并详细解释其原理和应用。

电阻是电路中最简单的元件之一，它的作用是阻碍电流的流动。

电阻的阻值用欧姆（Ω）表示，通常用R表示。

当电流通过电阻时，电阻会消耗电能并产生热量。

电阻的串联阻抗可以通过欧姆定律来计算，即串联阻抗等于各个电阻的阻值之和。

电感是一种能够储存电能的元件，它的作用是产生电感电压和电感电流。

电感的单位是亨利（H），通常用L表示。

当电流通过电感时，电感会产生磁场，并储存电能。

电感的串联阻抗可以通过电感的感抗来计算，即串联阻抗等于电感的感抗乘以电流频率。

电容是一种能够储存电能的元件，它的作用是产生电容电压和电容电流。

电容的单位是法拉（F），通常用C表示。

当电流通过电容时，电容会储存电能，并产生电场。

电容的串联阻抗可以通过电容的容抗来计算，即串联阻抗等于电容的容抗除以电流频率。

电阻、电感和电容串联阻抗的计算公式如下：总串联阻抗Z = √(R² + (ωL - 1/ωC)²)其中，Z表示总串联阻抗，R表示电阻的阻值，L表示电感的感抗，C表示电容的容抗，ω表示电流频率。

通过这个公式，我们可以计算出任意电阻、电感和电容串联阻抗的数值。

这对于电路设计和分析非常有用。

例如，在交流电路中，我们可以通过计算电阻、电感和电容串联阻抗来确定电路的频率响应和传输特性。

电阻、电感和电容串联阻抗的计算公式还可以应用于其他领域。

例如，在音频系统中，我们可以通过计算电阻、电感和电容串联阻抗来确定音箱的阻抗特性，从而匹配音频功放的输出阻抗。

在电力系统中，我们可以通过计算电阻、电感和电容串联阻抗来确定电缆和变压器的传输特性，从而保证电力系统的稳定运行。

电阻、电感和电容串联阻抗的计算公式是电路设计和分析中的重要工具。

电容串联电感电阻,放电电流计算一、电容串联电感电阻的概念和特点1. 电容、电感和电阻的定义电容是指导体之间的电荷储存能力，以法拉（F）为单位。

电感是导体中感应感应电动势的能力，以亨利（H）为单位。

电阻是导体对电流的阻碍能力，以欧姆（Ω）为单位。

2. 电容串联电感电阻的概念电容串联电感电阻是指在电路中同时存在电容、电感和电阻的情况。

电容串联电感电阻会影响电路的频率响应和相位特性。

3. 电容串联电感电阻的特点- 电容串联电感电阻会使电路产生共振现象。

- 电路中的电容和电感会相互影响，导致电路的频率特性产生变化。

- 电路中的电容和电感会对电路的相位特性产生影响。

二、电容串联电感电阻的放电电流计算方法1. 电路分析方法- 根据电路中的电容、电感和电阻的数值，可以使用基尔霍夫电压和电流定律进行电路分析。

- 常用的电路分析方法有节点分析法和戴维宁定理。

- 电路分析可以得到电路中的电压、电流和功率等参数，从而计算放电电流。

2. 放电电流计算步骤- 根据电路图和参数表，确定电路中的电容、电感和电阻的数值。

- 使用基尔霍夫电压和电流定律，进行电路分析，得到电路中的电压和电流的表达式。

- 根据电路中的电压和电流的表达式，可以得到放电电流的计算表达式。

- 根据放电电流的计算表达式和电路中的参数，即可求得放电电流的数值。

3. 电容串联电感电阻的放电电流计算实例假设有一个电容串联电感电阻电路，电容为100μF，电感为10mH，电阻为100Ω。

现在需要计算在该电路中放电时的电流。

解：- 根据电路中的电容、电感和电阻的数值，可以得到电路的参数C=100μF，L=10mH，R=100Ω。

- 利用基尔霍夫电压和电流定律，进行电路分析得到电路中的电压和电流表达式。

- 根据电路中的电压和电流的表达式，可以得到放电电流的计算表达式。

- 代入电路的参数得到放电电流的数值。

四、总结- 电容串联电感电阻是电路中常见的元件组合，它会对电路的频率响应和相位特性产生影响。

电阻、电容和电感的串联与并联两电阻R1和R2串联及并联时的关系：两电容C1和C2串联与并联时的关系：无互感的线圈的串联与并联：两线圈串联：L= L 1+ L 2两线圈并联：L= L 1L 2/（L 1+ L 2）有互感的线圈的串联与并联：有互感两线圈顺串（异名端相接）：L （顺） = L 1+ L 2+2M 有互感两线圈反串（同名端相接）：L （反）= L 1+ L 2 -2M L （顺）-L （反） =4M ， M= [L （顺） -L （反）]/4有互感两线圈并联：L （并）=（L 1 L 2-M 2）/（L 1+ L 22M ）（更多电容串联的等效电容： 1/C=1/C 1+1/C 2+1/C 3+···； N 个相同的电容C 0串联的等效电容C= C 0/N) C=C 1+C 2+C 3+···；N 个相同的电容C 0串联的等效电容C= NC 0）2、电流相等 电压相等3、电压关系 U=U 1+U 2电流关系 I=I 1+I 2 （对交流电而言） 4、分压公式 U 1 = U C 2/（C 1+ C 2）U 2= U C 1 /（C 1+ C 2）分流公式 I 1 = IC 1 /（C 1+ C 2）（对交流电而言）I 2= IC 2 /（C 1+ C 2）（对交流电而言）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）（L1 L2-M2）≧0，M≤LL21M（最大）=LL21互感的耦合系数：K= M/LL21电桥直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1将4个电阻换为阻抗，即得到交流电桥。

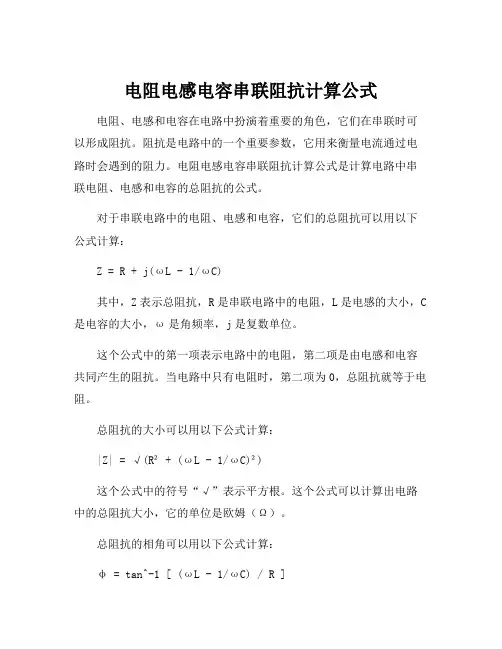

电阻电感电容串联阻抗计算公式电阻、电感和电容在电路中扮演着重要的角色，它们在串联时可以形成阻抗。

阻抗是电路中的一个重要参数，它用来衡量电流通过电路时会遇到的阻力。

电阻电感电容串联阻抗计算公式是计算电路中串联电阻、电感和电容的总阻抗的公式。

对于串联电路中的电阻、电感和电容，它们的总阻抗可以用以下公式计算：
Z = R + j(ωL - 1/ωC)
其中，Z表示总阻抗，R是串联电路中的电阻，L是电感的大小，C 是电容的大小，ω是角频率，j是复数单位。

这个公式中的第一项表示电路中的电阻，第二项是由电感和电容共同产生的阻抗。

当电路中只有电阻时，第二项为0，总阻抗就等于电阻。

总阻抗的大小可以用以下公式计算：
|Z| = √(R² + (ωL - 1/ωC)²)
这个公式中的符号“√”表示平方根。

这个公式可以计算出电路中的总阻抗大小，它的单位是欧姆（Ω）。

总阻抗的相角可以用以下公式计算：
φ = tan^-1 [ (ωL - 1/ωC) / R ]
这个公式中的“tan^-1”表示反正切函数，它的单位是弧度。

这
个公式可以计算出电路中总阻抗与电路中电阻之间的相位差。

电阻、电感和电容串联阻抗计算公式在电路分析中是非常重要的。

它能够帮助我们计算出串联电路的总阻抗大小和相位差，为电路设计
和故障排除提供了便利。

教学设计方案学科名称：电工电子技术与技能授课班级：设计者：年月日第周教学过程结构教学环节教师活动学生活动教学媒体设计意图【一、复习】1．电阻和电感串联电路电流与电压关系。

2．电阻和电感串联电路电压三角形、阻抗三角形、功率三角形。

【二、引入新课】如果在电阻和电感串联电路的基础上再增加一个电容元件，电路所表现出的各种特征会有很大的差异，一些物理现象的原因和解释都更加复杂，例如谐振现象。

【三、讲授新课】4.4.1电流与电压的关系1．电路如图4.18所示，设电路中电流初相角为零，即i = I m sinω t那么u R = U R m sinωt =R I m sinω tu L = U L m sin (ω t +2π) = X L I m sin (ω t +2π)u C = U C m sin (ω t -2π) = X C I m sin (ω t -2π)u = u R + u L + u C=U R m sin ω t + U L m sin (ω t +2π) + U C m sin (ω t -2π)u = U m sin (ω t + ϕ )图4.18R、L、C串联电路2．矢量图，如图4.19所示（设X L > X C，即U L > U C）。

学生自己动手尝试画出矢量图，并分析其中的关系多媒体让学生认识RLC串联电路的特性掌握矢量图的画法图4.19R、L、C串联电路矢量图由矢量图可见：（1）电源电压矢量为电阻、电感和电容电压矢量之和U = U R + U L + U C由矢量图可得U =22）（CLRUUU-+ϕ = arctanRCLUUU-可得电压三角形，如图4.20（a）所示。

(a)电压三角形 (b)阻抗三角形 (c)功率三角形图4.20R、L、C串联电路三角形（2）阻抗U =22）（CLRUUU-+= I22）（CLXXR-+U =22XR+I =|Z | I阻抗Z、电阻R和电抗X构成一个与图4.20（a）相似的三角形，如图4.20（b）所示，这个三角形不是矢量。

rlc串联电路频率与响应的关系RLC串联电路是由电阻、电感和电容依次连接而成的电路，它是一种常用的电路配置。

频率与响应是RLC串联电路的两个关键因素，它们之间存在着密切的关系。

首先，让我们来了解一下RLC串联电路的工作原理。

在电路中，电阻（R）、电感（L）和电容（C）是三个基本的被动电子元件。

电阻用来限制电流，电感用来储存能量，电容则用来储存电荷。

当这三个元件按照一定的顺序连接在一起时，就形成了一个RLC串联电路。

在RLC串联电路中，频率是一个重要的参数。

频率是指电路中的信号的变化速率，单位为赫兹（Hz）。

在电路中，频率的改变会导致电流和电压的变化。

当频率很低时，电路中的电感和电容器对电流的影响更大；而当频率很高时，电路中的电阻对电流的影响更加明显。

因此，频率是RLC串联电路中电流和电压响应的一个重要参数。

在RLC串联电路中，响应是指电路对输入信号的反应。

当外部电源施加电压或电流信号时，电路中的电阻、电感和电容就会响应这个信号。

电压响应和电流响应是RLC串联电路中最常见的响应形式。

电压响应是指电压在电路中的变化情况，电流响应是指电流在电路中的变化情况。

响应可以是振荡、衰减、或产生共振等情况。

而频率则决定了响应形式的特点。

根据欧姆定律和基尔霍夫定律，我们可以推导出RLC串联电路频率与响应的关系。

在电路中，电压响应和电流响应可以通过以下公式计算：电压响应（U）=输入电压（V）* |Z| / √(R^2 + (ωL - 1 /ωC)^2)电流响应（I）=输入电流（I）* |Z| / √(R^2 + (ωL - 1 /ωC)^2)其中，|Z|是电路的阻抗，由电阻、电感和电容的参数决定；ω是信号的角频率，等于2πf，其中f为频率；R是电阻的阻值；L是电感的电感值；C是电容的电容值。

从以上公式可以看出，频率对电压响应和电流响应有着显著的影响。

当频率很低时，即ωL远远小于1 / ωC，电感的影响比电容的影响更大，电路呈现出低通滤波特性，高频信号被滤除。

8．4电阻、电感、电容的串联电路教学目标：1．会用矢量图分析和计算简单的交流电路（RL C 串联电路）。

2．掌握RLC 串联电路中端电压与电流的相位关系及端电压和电流的大小关系。

教学重点：会用矢量图分析、计算RLC 串联电路。

教学难点：1．画矢量图。

2．端电压与电流的相位关系。

授课时数：8课时 教学过程： 课前复习：填表电阻元件电感元件电容元件对交流电的阻碍作用 电压、电流的大小关系 电压、电流的相位关系 矢量图（以电流为参考矢量）8.4 电阻、电感、电容的串联电路一、RLC 串联电路由电阻、电感、和电容相串联所组成的电路称为RLC 串联电路。

1．电路设在上述电路中通过的正弦交流电流为I = I m sin ωt 则：u R = I m R sin ωtu L = I m X L sin (ωt +2π)= I m ωL sin (ωt +2π)u C = I m X C sin (ωt -2π) = I m C ω1 sin (ωt -2π)u AB = u R + u L + u C2．矢量图（以电流为参考矢量）3．端电压与电流的关系 （1）大小关系①电压三角形：电路的端电压与各分电压构成一直角三角形，称为电压三角形。

（图（1））②RLC 串联电路中欧姆定律的表达式：I = Z U∣Z ∣=22)(C L X X R -+∣Z ∣—— 阻抗 单位：欧姆(Ω)U = 22)(C L R U U U -+③电抗：感抗与容抗之差称为电抗。

用X 表示 X = X L -X C单位：欧姆（Ω） ④阻抗三角形 （图（2）） 阻抗角：∣Z ∣与R 两边的夹角 ϕ = arctan RX X C L -= arctan RX图（2）（2）相位关系①当X L > X C 时，端电压超前电流ϕ 角，电路呈电感性，称为电感性电路。

ϕ = ϕ u - ϕ i = arctan ( U L -U C / U R > 0②当X L < X C 时，端电压滞后电流 ϕ 角，电路呈电容性，称为电容性电路。
