电阻电感电容串联电路

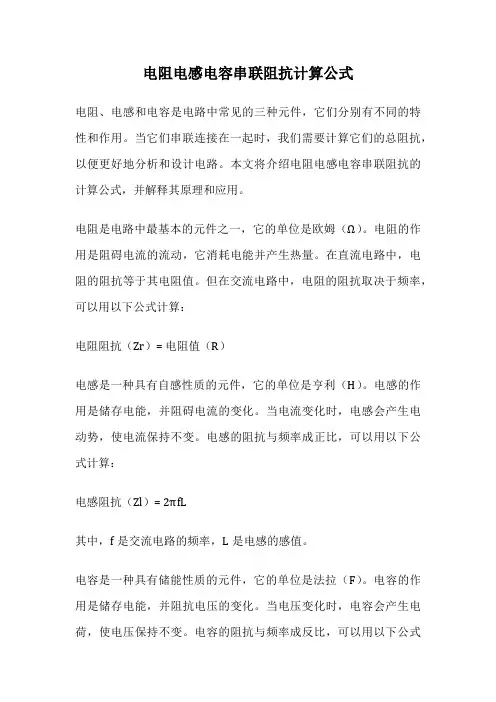

电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种元件，它们分别有不同的特性和作用。

当它们串联连接在一起时，我们需要计算它们的总阻抗，以便更好地分析和设计电路。

本文将介绍电阻电感电容串联阻抗的计算公式，并解释其原理和应用。

电阻是电路中最基本的元件之一，它的单位是欧姆（Ω）。

电阻的作用是阻碍电流的流动，它消耗电能并产生热量。

在直流电路中，电阻的阻抗等于其电阻值。

但在交流电路中，电阻的阻抗取决于频率，可以用以下公式计算：电阻阻抗（Zr）= 电阻值（R）电感是一种具有自感性质的元件，它的单位是亨利（H）。

电感的作用是储存电能，并阻碍电流的变化。

当电流变化时，电感会产生电动势，使电流保持不变。

电感的阻抗与频率成正比，可以用以下公式计算：电感阻抗（Zl）= 2πfL其中，f是交流电路的频率，L是电感的感值。

电容是一种具有储能性质的元件，它的单位是法拉（F）。

电容的作用是储存电能，并阻抗电压的变化。

当电压变化时，电容会产生电荷，使电压保持不变。

电容的阻抗与频率成反比，可以用以下公式计算：电容阻抗（Zc）= 1 / (2πfC)其中，f是交流电路的频率，C是电容的容值。

当电阻、电感和电容串联连接在一起时，它们的总阻抗等于它们各自阻抗的矢量和。

可以用以下公式计算：总阻抗（Z）= √(Zr² + (Zl - Zc)²)其中，Zr是电阻的阻抗，Zl是电感的阻抗，Zc是电容的阻抗。

电阻电感电容串联阻抗的计算公式可以帮助我们分析和设计复杂的电路。

例如，在无线通信中，我们常常需要计算天线的输入阻抗，以便匹配收发器和天线之间的阻抗差异，从而提高信号传输效率。

通过了解电阻电感电容串联阻抗的计算公式，我们可以更好地理解和解决这类问题。

电阻电感电容串联阻抗的计算公式是电路分析和设计中的重要工具。

它们可以帮助我们计算电路中各个元件的总阻抗，从而更好地理解和解决实际问题。

通过学习和应用这些公式，我们可以提高电路设计的准确性和效率，为各种应用提供更好的解决方案。

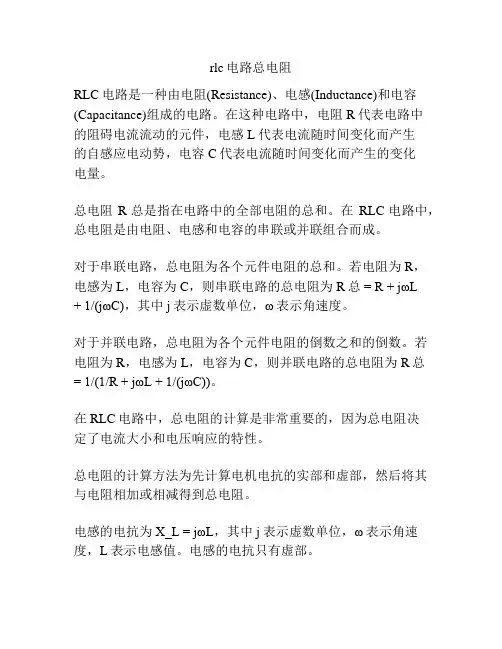

rlc电路总电阻RLC电路是一种由电阻(Resistance)、电感(Inductance)和电容(Capacitance)组成的电路。

在这种电路中，电阻R代表电路中的阻碍电流流动的元件，电感L代表电流随时间变化而产生的自感应电动势，电容C代表电流随时间变化而产生的变化电量。

总电阻R总是指在电路中的全部电阻的总和。

在RLC电路中，总电阻是由电阻、电感和电容的串联或并联组合而成。

对于串联电路，总电阻为各个元件电阻的总和。

若电阻为R，电感为L，电容为C，则串联电路的总电阻为R总= R + jωL+ 1/(jωC)，其中j表示虚数单位，ω表示角速度。

对于并联电路，总电阻为各个元件电阻的倒数之和的倒数。

若电阻为R，电感为L，电容为C，则并联电路的总电阻为R总= 1/(1/R + jωL + 1/(jωC))。

在RLC电路中，总电阻的计算是非常重要的，因为总电阻决定了电流大小和电压响应的特性。

总电阻的计算方法为先计算电机电抗的实部和虚部，然后将其与电阻相加或相减得到总电阻。

电感的电抗为X_L = jωL，其中j表示虚数单位，ω表示角速度，L表示电感值。

电感的电抗只有虚部。

电容的电抗为X_C = 1/(jωC)，其中j表示虚数单位，ω表示角速度，C表示电容值。

电容的电抗只有虚部。

在RLC电路中，不同元件的电阻、电感和电容对总电阻的影响是不同的。

电阻对总电阻的影响是直接的，电感和电容对总电阻的影响是间接的，在特定的频率下会产生阻抗。

总电阻的大小取决于电路中各个元件的值以及频率。

当频率很低或很高时，电感和电容对总电阻的影响会增大，而电阻的影响会减小。

当频率接近电路的固有频率时，电感和电容的影响最大，总电阻会有最大值。

此时，电路的阻抗为纯阻抗，称为共振。

总之，RLC电路总电阻的计算是通过将电阻、电感和电容的串联或并联组合而成。

总电阻的大小取决于电路中各元件的值和频率。

理解总电阻对电路的影响有助于我们分析和设计RLC电路。

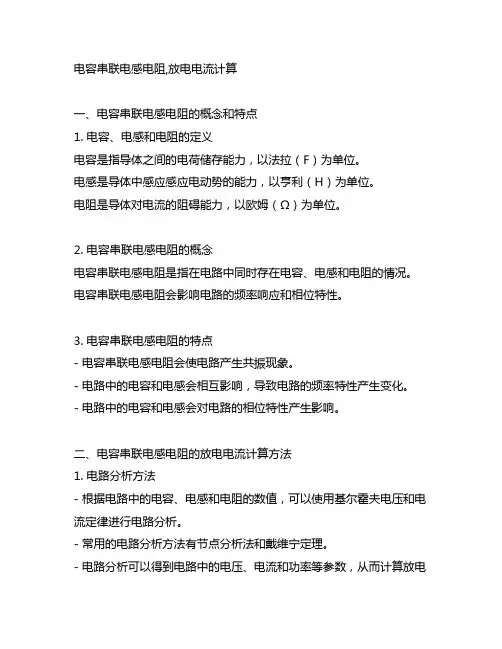

电容串联电感电阻,放电电流计算一、电容串联电感电阻的概念和特点1. 电容、电感和电阻的定义电容是指导体之间的电荷储存能力，以法拉（F）为单位。

电感是导体中感应感应电动势的能力，以亨利（H）为单位。

电阻是导体对电流的阻碍能力，以欧姆（Ω）为单位。

2. 电容串联电感电阻的概念电容串联电感电阻是指在电路中同时存在电容、电感和电阻的情况。

电容串联电感电阻会影响电路的频率响应和相位特性。

3. 电容串联电感电阻的特点- 电容串联电感电阻会使电路产生共振现象。

- 电路中的电容和电感会相互影响，导致电路的频率特性产生变化。

- 电路中的电容和电感会对电路的相位特性产生影响。

二、电容串联电感电阻的放电电流计算方法1. 电路分析方法- 根据电路中的电容、电感和电阻的数值，可以使用基尔霍夫电压和电流定律进行电路分析。

- 常用的电路分析方法有节点分析法和戴维宁定理。

- 电路分析可以得到电路中的电压、电流和功率等参数，从而计算放电电流。

2. 放电电流计算步骤- 根据电路图和参数表，确定电路中的电容、电感和电阻的数值。

- 使用基尔霍夫电压和电流定律，进行电路分析，得到电路中的电压和电流的表达式。

- 根据电路中的电压和电流的表达式，可以得到放电电流的计算表达式。

- 根据放电电流的计算表达式和电路中的参数，即可求得放电电流的数值。

3. 电容串联电感电阻的放电电流计算实例假设有一个电容串联电感电阻电路，电容为100μF，电感为10mH，电阻为100Ω。

现在需要计算在该电路中放电时的电流。

解：- 根据电路中的电容、电感和电阻的数值，可以得到电路的参数C=100μF，L=10mH，R=100Ω。

- 利用基尔霍夫电压和电流定律，进行电路分析得到电路中的电压和电流表达式。

- 根据电路中的电压和电流的表达式，可以得到放电电流的计算表达式。

- 代入电路的参数得到放电电流的数值。

四、总结- 电容串联电感电阻是电路中常见的元件组合，它会对电路的频率响应和相位特性产生影响。

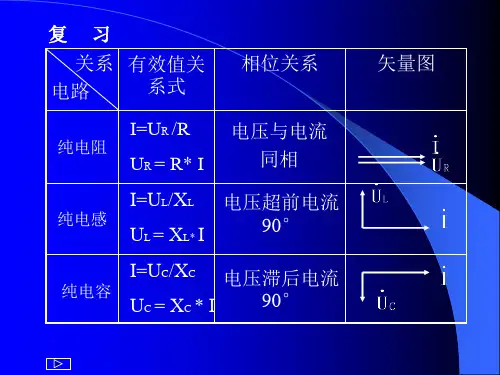

RLC 串联交流电路》教案、教学目的1、理解并掌握RLC串联交流电路中电压与电流的数值、相位关系2、理解电压三角形和阻抗三角形的组成3、熟练运用相量图计算RLC串联电路中的电流和电压、教学重点1、掌握RLC串联电路的相量图2、理解并掌握RLC串联电路端电压与电流的大小关系三、教学难点1、RLC串联电路电压与电流的大小和相位关系四、教学课时五、教学过程一）复习旧课，引入新课：1 、复习单一参数交流电路i i2、引出问题 正弦交流电路一定是单一参数特性吗 分析: 1、实际电路往往由多种元件构成，不同元件性质不同。

例如，荧光灯电路 2、交流电路中的实际元件往往有多重性质，如电感线圈存在一定的电阻, 匝与匝之间还有电容效应因此，单一参数交流电路知识一种理想情况，具有多元件、多参数的 电路模型更接近于实际应用的电路。

3、新的学习任务 研究多元件、多参数的交流电路（二）新课讲授沌电客宏涼电路 U U = /R U —jXJB图1 RLC串联交流电路1、电压与电流的关系i =T. sin fttf以电流作为参考，设表达式为U R三f稱Rsinet Uf=I^X,sm(eut + 90') 叱血(曲由基尔霍夫第二定律可知，U U R U L U Cu l m Rsin t I m X L sin( t 90 ) I m X C sin( t 90 )同频率正弦量的和仍为同频率的正弦量，因此电路总电压U也是频率为的正弦量。

正弦量可以用矢量表示，则⑴式为:U U R U L U C由单一元件交流电路中电压申.流的矢S关系;=iR- jXJ =［尺 +丿(X) =二RZjXJ負阻抗Z这是RLC串联电路中总电压和总电流的关系，形式和欧姆定律类似，所以也称相量形式的欧姆定律。

RLC串联电路中总电压和总电流的数值关系:U J u R (U L U C)2U R j(X L X c) I (R jX)l IZI J R2(X L X C)2I|Z|RLC串联电路中电压电流的相位关系ar如VC ar如需上述分析过程，我们用矢量表示正弦量，根据复数运算的相关知识进行分析得出了结尝试图2 RLC串联电路的相量图画船7cU J U R (U L U C )2I J R 2 (X L X C )2电压三角形各条边同除以电流有效值I ,可得到一个阻抗三角形:所示 RLC 串联电路中，已知u 220J2sin(314t 60 )V ,30 , L 127mH ,C 40 F 。

电路中的电阻电容与电感计算电路中的电阻、电容与电感计算在电路中，电阻、电容和电感是三种常见的基本元件，它们在电路设计和分析中起着重要的作用。

本文将详细介绍电路中电阻、电容和电感的计算方法和应用。

一、电阻计算电阻是电路中最为常见的元件之一，它对电流的流动产生一定的阻碍作用。

电阻的单位是欧姆（Ω），根据欧姆定律可知，电阻的计算公式为：R = V / I，其中 R 表示电阻，V 表示电压，I 表示电流。

在实际电路中，电阻的数值一般是已知的，我们需要根据电路中其他参数来计算电流或电压。

例如，在串联电路中，若已知电阻的数值和电压的大小，则可通过Ohm 定律计算电流的大小；而在并联电路中，若已知电阻的数值和电流的大小，则可通过Ohm 定律计算电压的大小。

二、电容计算电容是电路中储存电荷的元件，它的单位是法拉（F）。

电容的计算公式为：C = Q / V，其中 C 表示电容，Q 表示储存的电荷量，V 表示两端电压。

在实际电路中，电容的数值一般是已知的，我们需要根据电路中其他参数来计算电荷量或电压。

例如，在直流电路中，若已知电容的数值和电压的大小，则可通过电容公式计算储存的电荷量；而在交流电路中，电容的计算需要考虑频率等因素。

三、电感计算电感是电路中储存磁场能量的元件，它的单位是亨利（H）。

电感的计算公式为：L = Φ / I，其中 L 表示电感，Φ 表示磁通量，I 表示电流。

在实际电路中，电感的数值一般是已知的，我们需要根据电路中其他参数来计算磁通量或电流。

例如，在直流电路中，若已知电感的数值和电流的大小，则可通过电感公式计算磁通量的大小；而在交流电路中，电感的计算还需考虑频率、电感的特性等因素。

四、电阻、电容和电感在电路中的应用电阻、电容和电感作为电路中的基本元件，广泛应用于各种电路中。

电阻常用于调节电路中的电流和电压，可以用于电路的保护、限流和分压等。

电容常用于储存电荷以及滤波、耦合等方面，可以调节电路的频率响应和信号传输。

rlc串联电路阻抗计算RLC串联电路是一种常用的电路结构，由电阻、电感和电容三种元器件组成，其特点是具有一定的阻抗。

本文将重点说明RLC串联电路阻抗的计算方法，以及如何根据阻抗的计算结果进行电路设计和优化。

一、RLC串联电路阻抗计算方法1. 电阻阻抗计算：电阻的阻抗可以表示为Z_R=R，即电阻的阻抗等于电阻本身。

2. 电感阻抗计算：电感的阻抗可以表示为Z_L=jωL，其中ω为角频率，L为电感大小，j为虚数单位，即Z_L表示为复数。

3. 电容阻抗计算：电容的阻抗可以表示为Z_C=1/jωC，其中C为电容大小。

4. RLC串联电路阻抗计算：RLC串联电路的总阻抗可以表示为：Z=Z_R+Z_L+Z_C=R+j(ωL-1/ωC)其中，ω为角频率，可表示为ω=2πf，f为电路的频率。

二、根据RLC串联电路阻抗计算结果进行电路设计和优化1. 根据阻抗计算结果选择合适的元器件：根据RLC串联电路阻抗计算结果，可以选择合适的电阻、电感和电容元器件，以满足电路的特定要求。

例如，若要求电路具有较小的阻抗，可选择较小的电阻和电容，以及较大的电感；若要求电路具有较大的阻抗，可选择较大的电阻和电容，以及较小的电感。

2. 根据阻抗计算结果分析电路特性：根据RLC串联电路阻抗计算结果，可以分析电路的频率特性、相位特性等，为电路的优化设计提供参考。

例如，若电路阻抗在某一特定频率下有显著的变化，可能说明电路的共振现象，需要进行特别处理，以避免损坏电路。

3. 根据阻抗计算结果进行电路匹配：在电路设计中，常需要对不同电路进行匹配，以实现最佳的传输性能。

RLC串联电路阻抗计算结果可为电路匹配提供重要参考。

例如，若需要将两个不同电路进行匹配，可根据电路的阻抗计算结果进行选择和调整元器件，以使两个电路的阻抗相匹配，从而实现传输性能最佳。

总之，在RLC串联电路设计过程中，阻抗计算是一个非常重要的环节，其结果可为电路设计和优化提供重要的参考和提示。

电感电容串联阻抗
电感电容串联阻抗是指电感与电容串联后的总阻抗。

在交流电路中，电感和电容是常见的电子元件，它们的串联组合可以起到滤波、调节频率等作用。

电感和电容的串联阻抗可以表示为：Z = R + j(ωL - 1/ωC)，其中j为虚数单位，ω为角频率，L为电感值，C为电容值，R为串联电阻。

当ωL = 1/ωC时，Z为纯虚数，此时电路为谐振电路，具有共振特性。

电感电容串联电路的阻抗还可以用复数形式表示：Z = |Z|e^j φ，其中|Z|为模长，φ为相位角。

模长表示电路的总阻抗大小，相位角表示电路中电流与电压的相位差。

在实际应用中，电感电容串联电路常用于滤波电路中，如低通滤波器、高通滤波器等。

它们可以对不同频率的信号进行滤波、分离和调节，使得电路的性能更加稳定和可靠。

- 1 -。
