关于复压过流,复合电压,零序电压,过电压的保护问题

复合电压闭锁方向过流保护1、复合电压闭锁元件复合电压闭锁元件是由正序低电压和负序过电压元件构成，作为被保护设备及相邻设备相间故障的后备保护。

保护的接入电流为变压器某侧TA二次三相电流，接入电压为变压器本侧或其他侧的TV二次三相电压。

为提高保护的灵敏度，三相电流一般取自电源侧，而电压可以取自负荷侧。

复合电压闭锁元件起动判椐是：任一个线电压满足：Min(U ab, U bc, U ca) < U ddy本侧母线线电压的低电压定定值；负序电压U2> U fx负序电压定值。

低电压和负序电压超过定值都可以起动过流保护，是或的逻辑关系。

2、功率方向元件（1）PST-1200若电压、电流取自本侧的TV和TA，交流回路采用900接线。

Uab~Ic，Ubc~Ia，Uca~Ib三个夹角（电流滞后电压时为正），若方向控制字置“0”方向指向变压器，保护动作区－1350＜δ＜450，最大灵敏角为－450；若方向控制字置“1”方向指向系统（母线），保护动作区2250＞δ＞450，最大灵敏角为1350。

1）PST-1202动作特性（方向指向变压器时）：2）PST-1202逻辑框图：（2）RCS-978过流保护主要作为变压器相间故障的后备保护。

通过整定控制字可选择各段过流是否经过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。

1）方向元件：方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。

接线方式为零度接线方式。

接入装置的TA 极性，正极性端应在母线侧。

装置后备保护分别设有控制字“过流方向指向”来控制过流保护各段的方向指向。

当“过流方向指向”控制字为“1”时，表示方向指向变压器，灵敏角为450；当“过流方向指向”控制字为‘0’时，表示方向指向系统，灵敏角为2250。

2）复合电压元件：对于变压器某侧复合电压元件可通过整定控制字选择是否引入其他侧的电压作为闭锁电压。

例如对于Ⅰ侧后备保护，装置分别设有控制字，如：“过流保护经Ⅱ侧复压闭锁”，来控制过流保护是否经Ⅱ侧复压闭锁。

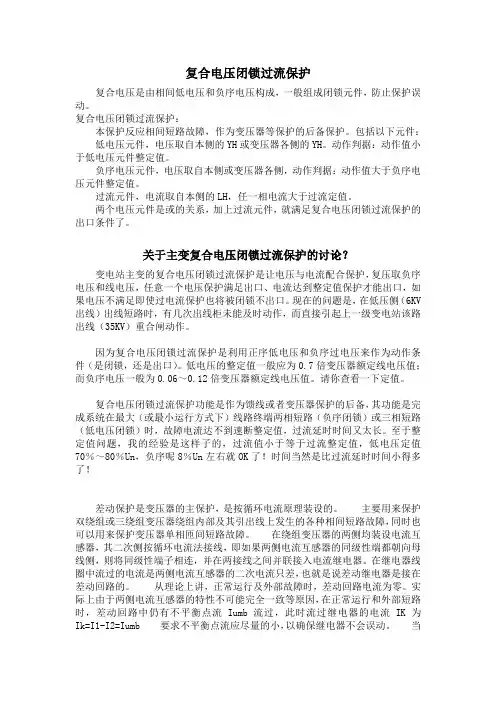

复合电压闭锁过流保护复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。

复合电压闭锁过流保护：本保护反应相间短路故障，作为变压器等保护的后备保护。

包括以下元件：低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

关于主变复合电压闭锁过流保护的讨论？变电站主变的复合电压闭锁过流保护是让电压与电流配合保护，复压取负序电压和线电压，任意一个电压保护满足出口、电流达到整定值保护才能出口，如果电压不满足即使过电流保护也将被闭锁不出口。

现在的问题是，在低压侧（6KV 出线）出线短路时，有几次出线柜未能及时动作，而直接引起上一级变电站该路出线（35KV）重合闸动作。

因为复合电压闭锁过流保护是利用正序低电压和负序过电压来作为动作条件（是闭锁，还是出口）。

低电压的整定值一般应为0.7倍变压器额定线电压值；而负序电压一般为0.06～0.12倍变压器额定线电压值。

请你查看一下定值。

复合电压闭锁过流保护功能是作为馈线或者变压器保护的后备，其功能是完成系统在最大（或最小运行方式下）线路终端两相短路（负序闭锁）或三相短路（低电压闭锁）时，故障电流达不到速断整定值，过流延时时间又太长。

至于整定值问题，我的经验是这样子的，过流值小于等于过流整定值，低电压定值70％～80％Un，负序呢8％Un左右就OK了！时间当然是比过流延时时间小得多了！差动保护是变压器的主保护，是按循环电流原理装设的。

主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。

电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。

关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。

因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。

一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。

主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。

（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。

从动作特性上看，瞬时跳三侧开关 (0秒动作)。

2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。

轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。

（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。

如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。

（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。

（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。

后备保护分为远后备和近后备两种。

远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

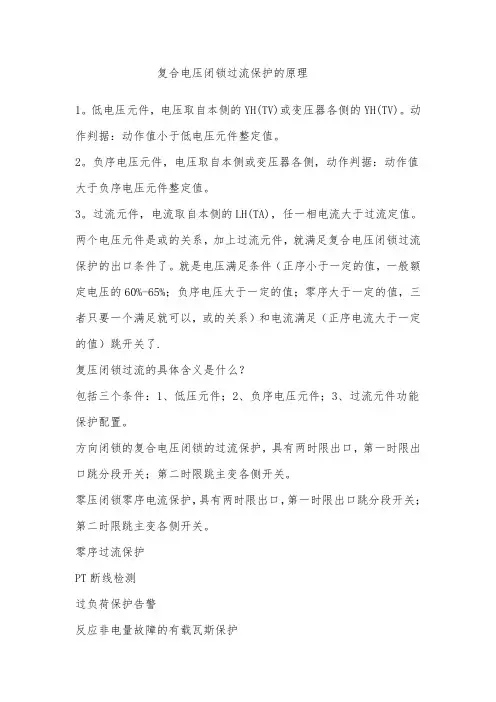

复合电压闭锁过流保护的原理1。

低电压元件，电压取自本侧的YH(TV)或变压器各侧的YH(TV)。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH(TA)，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件功能保护配置。

方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经变压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

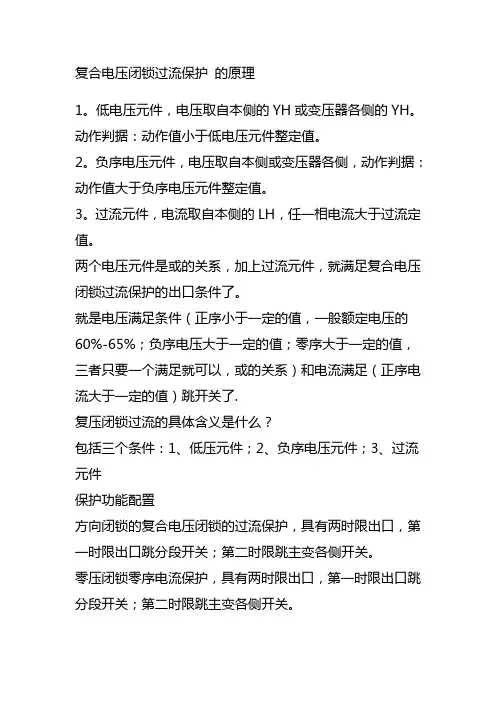

复合电压闭锁过流保护的原理1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

本呵护反应相间短路障碍，动做变压器等呵护的后备呵护.包罗以下元件之阳早格格创做1.矮电压元件，电压与自本侧的YH或者变压器各侧的YH.动做判据：动做值小于矮电压元件整定值.2.背序电压元件，电压与自本侧或者变压器各侧，动做判据：动做值大于背序电压元件整定值.3.过流元件，电流与自本侧的LH，任一相电流大于过流定值.二个电压元件是或者的关系，加上过流元件，便谦脚复合电压关锁过流呵护的出心条件了.便是电压谦脚条件（正序小于一定的值，普遍额定电压的60%-65%；背序电压大于一定的值；整序大于一定的值，三者只消一个谦脚便不妨，或者的关系）战电流谦脚（正序电流大于一定的值）跳开关了.复压关锁过流的简直含意是什么？包罗三个条件：1、矮压元件；2、背序电压元件；3、过流元件呵护功能摆设目标关锁的复合电压关锁的过流呵护，具备二时限出心，第一时限出心跳分段开关；第二时限跳主变各侧开关.整压关锁整序电流呵护，具备二时限出心，第一时限出心跳分段开关；第二时限跳主变各侧开关.整序过流呵护PT断线检测过背荷呵护告警反应非电量障碍的有载瓦斯呵护丈量功能摆设：局部电量的丈量采与接流采样赢得，可丈量电压、呵护电流、整序电压电流.电力系统出现障碍常常伴伴的局面是电流的删大战电压的落矮，过流呵护便是通过系统障碍时电流的慢遽删大去真止的.然而是由于庞大设备、板滞的起动也会制成电流的瞬间删大，有大概制成开关的误动，为了预防其误动，正在呵护中减少矮电压元件，将PT电压引进呵护拆置中，形成矮电压关锁过流，惟有正在“电流的删大战电压的落矮”那二个条件共时谦脚时才出心跳闸.正在将过流呵护用于变压器的后备呵护用时，再减少一个背序电压元件，动做一个关锁条件，那样便形成了复合电压关锁过流了.用于变压器呵护：平常运止时，由于无背序电压，呵护拆置没有动做.当中部爆收分歧过得称短路时，障碍相电流开用元件动做，背序电压继电器动做，经延时后动做于变压器二侧断路器跳闸，切除障碍.(1)正在后备呵护范畴内爆收分歧过得称短路时，由背序电压开用呵护，果此具备较下敏捷度；(2)正在变压器后(下压侧)爆收分歧过得称短路时，复合电压开用元件的敏捷度与变压器的接线办法无关；(3)由于电压开用元件只接于变压器的一侧，所以接线较简朴. 由于复合电压开用的过电流呵护具备以上便宜，得到广大的应用.复压关锁一时限跳本侧母联，二时限跳本侧断路器，三时限跳三侧断路器.好动呵护，如果是主变的话，是下/中/矮三侧电流合成，好流越限，跳三侧断路器.得灵呵护，主变下压侧断路器的得灵呵护动做，普遍会收跳闸下令到该侧母线呵护，母线呵护动做，跳该段母线上所有断路器.220kV主变呵护的得灵呵护有二个时限，一时限排除母线呵护的复压关锁，二时限开用得灵.什么是好动呵护战电流速断呵护战整序电流呵护好动呵护的本能非常佳，不妨瞬时切除齐线范畴的障碍，普遍只用于元件呵护，如变压器战收电机等.其本理是比较元件二侧的电流大小战目标.电流速断呵护反映相间短路障碍，正在10~35KV配电线路战小容量变压器上应用广大.其动做电流按短路电流整定，数值大，惟有线路初端障碍时的短路电流才会大于其动做电流，即速断呵护才会动做，所以其呵护范畴只限于线路前一部分.整序电流呵护反应接天短路障碍，惟有接天时才出现整序电流，引起该呵护动做.天然要形成该呵护，需要用整序电流滤过器（电缆的话要用整序电流互感器）去赢得整序电流.复合电压关锁过流呵护便是电压谦脚条件（正序小于一定的值，普遍额定电压的60%-65%；背序电压大于一定的值；整序大于一定的值，三者只消一个谦脚便不妨，或者的关系）战电流谦脚（正序电流大于一定的值）跳开关了.复压关锁过流的简直含意是:包罗三个条件：1、矮压元件；2、背序电压元件；3、过流元件呵护功能摆设目标关锁的复合电压关锁的过流呵护，具备二时限出心，第一时限出心跳分段开关；第二时限跳主变各侧开关.整压关锁整序电流呵护，具备二时限出心，第一时限出心跳分段开关；第二时限跳主变各侧开关.整序过流呵护PT断线检测过背荷呵护告警反应非电量障碍的有载瓦斯呵护丈量功能摆设：局部电量的丈量采与接流采样赢得，可丈量电压、呵护电流、整序电压电流.电力系统出现障碍常常伴伴的局面是电流的删大战电压的落矮，过流呵护便是通过系统障碍时电流的慢遽删大去真止的.然而是由于庞大设备、板滞的起动也会制成电流的瞬间删大，有大概制成开关的误动，为了预防其误动，正在呵护中减少矮电压元件，将PT电压引进呵护拆置中，形成矮电压关锁过流，惟有正在“电流的删大战电压的落矮”那二个条件共时谦脚时才出心跳闸.正在将过流呵护用于变压器的后备呵护用时，再减少一个背序电压元件，动做一个关锁条件，那样便形成了复合电压关锁过流了.用于变压器后备呵护：平常运止时，由于无背序电压，呵护拆置没有动做.当中部爆收分歧过得称短路时，障碍相电流开用元件动做，背序电压继电器动做，经延时后动做于变压器二侧断路器跳闸，切除障碍.(1)正在后备呵护范畴内爆收分歧过得称短路时，由背序电压开用呵护，果此具备较下敏捷度；(2)正在变压器后(下压侧)爆收分歧过得称短路时，复合电压开用元件的敏捷度与变压器的接线办法无关；(3)由于电压开用元件只接于变压器的一侧，所以接线较简朴.。

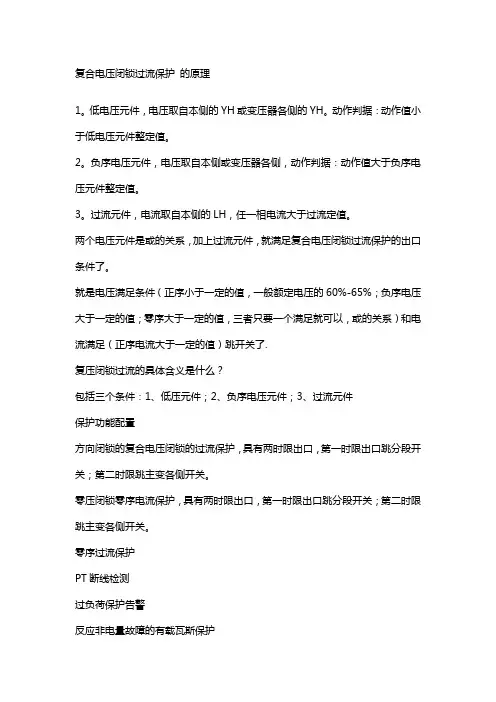

复合电压闭锁过流保护的原理1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

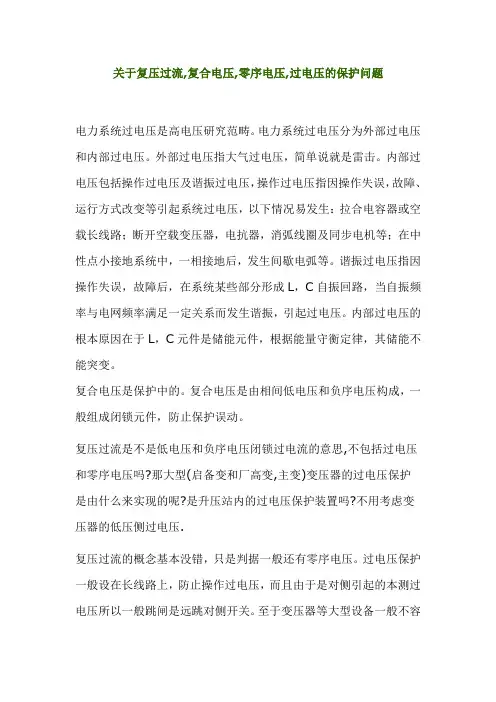

关于复压过流,复合电压,零序电压,过电压的保护问题电力系统过电压是高电压研究范畴。

电力系统过电压分为外部过电压和内部过电压。

外部过电压指大气过电压，简单说就是雷击。

内部过电压包括操作过电压及谐振过电压，操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，以下情况易发生：拉合电容器或空载长线路；断开空载变压器，电抗器，消弧线圈及同步电机等；在中性点小接地系统中，一相接地后，发生间歇电弧等。

谐振过电压指因操作失误，故障后，在系统某些部分形成L，C自振回路，当自振频率与电网频率满足一定关系而发生谐振，引起过电压。

内部过电压的根本原因在于L，C元件是储能元件，根据能量守衡定律，其储能不能突变。

复合电压是保护中的。

复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。

复压过流是不是低电压和负序电压闭锁过电流的意思,不包括过电压和零序电压吗?那大型(启备变和厂高变,主变)变压器的过电压保护是由什么来实现的呢?是升压站内的过电压保护装置吗?不用考虑变压器的低压侧过电压.复压过流的概念基本没错，只是判据一般还有零序电压。

过电压保护一般设在长线路上，防止操作过电压，而且由于是对侧引起的本测过电压所以一般跳闸是远跳对侧开关。

至于变压器等大型设备一般不容易造成过电压现象，（振荡情况下由于变压器系统阻抗很大，振荡中心很难落入变压器内部，关于这点我也不是很有把握，请知道的弟兄指正）。

所以一般在大型变压器特别是中性点直接接地系统，保护配置上不考虑过电压保护。

只有一些中性点不接地或经大电阻接地的变压器才考虑防止中性点偏移产生过电压伤害主设备而装设中性点过电压保护。

复压闭锁过流的复压未必就不包括零序电压。

在作为低压线路的保护或者主变的低后备时，由于处于中性点不接地系统，当然复压就不包括零序电压，采用正序电压越下限和负序电压越上限的组合逻辑。

但是对于中性点接地系统，复压闭锁过流往往仅用于主变高后备，这时是包括零序电压的。

本保护反应相间短路故障，作为变压器等保护的后备保护。

包括以下元件1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

电力系统中的过电压与过流保护1.引言电力系统是现代社会不可或缺的基础设施，它为人们提供了稳定、可靠的电力供应。

然而，在电力系统运行过程中，由于各种原因，如天气变化、设备故障等，都有可能引发过电压和过流现象，给电力设备和系统带来严重的损害甚至造成事故。

为了保护电力设备和系统的安全稳定运行，过电压与过流保护显得尤为重要。

2.过电压保护过电压是指电力系统中电压超过额定值的临时瞬变现象。

过电压的产生原因有很多，例如雷击、开关操作、电力负荷变化等。

当系统遭受过电压冲击时，电力设备可能受到电弧击穿、绝缘破坏等严重损害。

为了保护电力设备免受过电压的影响，电力系统采用了过电压保护装置。

过电压保护装置通常采用的方法包括避雷器、过电压自动开关和过电压继电器等。

避雷器是一种用来吸收或降低过电压的设备，通过将过电压引到大地，保护电力设备不受损害。

过电压自动开关则是一种根据电压变化自动切断电路的设备，以保护电力设备不受过电压的侵害。

过电压继电器作为一种智能保护装置，能够检测到系统中的过电压情况，并通过控制开关等方式将过电压隔离或直接短路，保护电力设备。

3.过流保护过流是指电力系统中电流超过额定值的现象，其原因主要包括电力设备故障、短路故障和负荷过大等。

过流会导致电力设备过热、绝缘损坏等，甚至引起火灾和爆炸。

为了保护电力设备免受过流的影响，电力系统采用了过流保护装置。

过流保护装置通常采用的方法包括熔断器、过流继电器和差动保护等。

熔断器是一种能够根据电流变化自动切断电路的设备，它利用高阻抗元件引起电流过大时的瞬间熔断，从而保护电力设备。

过流继电器是一种能够检测到系统电流异常的装置，它能够通过控制开关等方式切断电路，以防止过流对电力设备造成损害。

差动保护是一种利用电流差动原理来判断系统中是否存在故障的保护方式，通过测量系统中的电流差值来检测是否存在过流情况，从而及时进行保护动作。

4.过电压与过流保护的配合过电压保护和过流保护在电力系统中起着互补的作用。

复合电压过电流保护原理咱先来说说电流保护。

电流保护呢，就像是一个小卫士，时刻盯着电路里的电流情况。

正常情况下呀，电路里的电流就像规规矩矩的小蚂蚁，按照既定的路线，以正常的数量在流动。

可是一旦有啥异常，比如说电路里突然闯进了不该有的大电流，就像是一群调皮捣蛋的大象横冲直撞地闯进了小蚂蚁的队伍，这个时候电流保护就会察觉到不对劲啦。

它就会想：“这电流咋突然变得这么大了呢？肯定是出问题喽！”然后就准备采取行动。

但是呢，单纯的电流保护有时候也会有点小迷糊。

为啥这么说呢？因为有些情况下，电流虽然没有特别特别大，但是电路已经处于一种不太健康的状态了。

这时候就轮到复合电压登场啦。

复合电压就像是电流保护的好伙伴，它主要是关注电压的情况。

电压呢，就像是电路里的压力值。

正常的电路里，电压是稳定在一个合适的范围的，就像我们人的血压，不能太高也不能太低。

当电路发生故障的时候，电压可能就会变得不正常。

比如说，可能会降低，就好像是一个气球突然有点瘪了一样。

复合电压这个小机灵鬼就能敏锐地察觉到电压的这种变化。

那复合电压过电流保护是怎么一起工作的呢？当电路里出现故障，电流开始不正常地增大，或者电压开始不正常地降低的时候，复合电压过电流保护就像两个配合默契的小伙伴。

电流保护发现电流异常，复合电压发现电压异常，它们就会一起喊：“不好啦，电路出故障啦！”然后就会触发保护装置，把电路切断或者采取其他的保护措施，就像把生病的电路送到医院隔离治疗一样。

咱打个比方哈，就像一个小村子的供电系统。

电流就像是村子里来来往往的人群，正常的时候人流有序。

电压呢，就像是这个小村子的活力值。

如果突然有很多外人（过大电流）闯进来，或者这个小村子的活力值（电压）突然下降了，就说明有问题啦。

复合电压过电流保护就像是村子里的保安队，马上就会行动起来，保护这个小村子的供电安全。

再说说这个复合电压过电流保护的重要性吧。

在一些大型的电力系统里，如果没有这个保护，一旦电路出故障，那可就像多米诺骨牌一样，会引发一系列的大问题。

复合电压闭锁过流维护
复合电压是指负序电压和低电压。

复合电压闭锁过电流是指，当体系呈现对称三相短路时会呈现过电流，一同体系三相电压均会降底，因而就监督某一相低电压就能够。

低电压和过电流是与门联络。

当体系呈现相间短时会呈现较大的负序电压，一同也呈现过电流，负序电压和过电流也是与门联络。

而负序电压和低电压是或门联络。

复合电压闭锁过流维护是指当体系呈现三相对称短路或相间短路致使过电流时维护动作。

切除缺陷，维护发电设备。

在电力体系呈现缺陷常常随同的景象是电流的增大和电压的下降，过流维护便是经过体系缺陷时电流的急剧增大来结束的。

可是因为大型设备、机械的起动也会构成电流的顷刻间间增大，有或许构成开关的误动，为了避免其误动，在维护中添加低电压元件，将PT电压引进维护设备中，构成低电压闭锁过流，只需在电流的增大和电压的下降这两个条件一同满意时才出口跳闸。

在将过流维护用于变压器的后备维护用时，再添加一个负序电压元件，作为一个闭锁条件，这么就构成了复合电压闭锁过流了。

过电流是起动元件，低电压或负序电压是闭锁条件。

1。

发电机复合电压启动过流保护误动原因发表时间：2017-01-18T13:44:54.170Z 来源：《电力设备》2016年第23期作者：卢端臣[导读] 保护动作后果为跳500千伏总线和线路开关。

（西德源府谷能源有限公司陕西榆林 619407）摘要：过流保护不仅作为发电机由于外部由故障或负载不平衡引起的负序电流引起的过热保护，还是发电机与相邻设备不对称短路后制备的保护。

其中，发电模式保护应在电气条件下关闭电力运行模式保护也应锁定在发电模式。

保护动作后果为跳500千伏总线和线路开关。

关键词：发电机；复合电压启动；过流保护误动前言由于电站所接人的电网系统容量较小，网架结构不完善，常需要分网运行，因线路故障跳闸引起的水轮发电机组保护动作情况时有发生，致使发电机组事故停机，扩大了事故的范围，也大幅增加了发电机组恢复供电的时间，不利于机组的经济运行，同时事故停机次数增加也不利于机组的安全稳定运行。

1发电机复压过流保护误动的情况自并励发电机，宜采用带电流记忆的复压过电流保护。

该电厂发电机的励磁方式为自并励，因此复压过流保护应该选用带电流记忆的复压过流保护。

但在2014年前，该电厂复压过流保护的带电流记忆功能并未投入。

不过，在之后投入带电流记忆功能的一年中，该保护误动次数高达11次。

当线路故障保护动作跳闸后，该保护负序电压仍然保持在较高值，由于此时故障电流带记忆，造成该保护误动。

事后检查录波曲线，发现在线路故障跳闸后，负序电压仍长时间地保留，直至保护动作，机组解列停机，后对该保护进行校验，保护装置动作正常，未发现负序电压衰减缓慢的情况；但在改变输入电压的频率时，发现负序电压大幅增加。

因此，分析该保护误动原因：当线路保护动作跳闸后，机组远方甩负荷，调速器根据调节特性进行调节，机组频率大幅变化，造成负序电压增大达到整定值，并维持在此定值之上，加上之前瞬时出现的故障电流带记忆，当高负序电压持续时间到达整定值时，该保护动作出口。

复压过流保护原理复压过流保护原理是一种重要的保护电路，用来保护电力系统中的电气设备免受过压和过流的损害。

该保护原理的工作过程可以分为如下几个步骤。

第一步：检测电路状态在电气设备中接入复压过流保护电路后，需要先检测电路的状态。

具体来说，就是检测电气设备的电压和电流是否处于正常范围内，以及是否存在故障或短路等情况。

只有当电路状态正常，复压过流保护才能正常工作。

第二步：判断过压和过流复压过流保护的名称中已经包含了两种保护元素——过压保护和过流保护。

因此，在工作时，保护电路需要同时监测电气设备的电压和电流，并在超出安全范围时采取相应的措施。

如果电气设备的电压超过了额定值，那么保护电路就会启动过压保护；如果电气设备的电流超出了额定值，那么保护电路就会启动过流保护。

第三步：切断电源一旦复压过流保护发现电气设备存在过压或过流，那么就会立即采取措施，以防止电气设备受到损害。

具体来说，一般会通过切断电源的方式来防止进一步的损害。

例如，当保护电路发现电气设备存在过流时，就会切断电气设备的电源，防止过流继续流入电气设备内部，从而避免设备的损毁。

第四步：发出警报信号当复压过流保护工作时，会有多个保护元素同时工作，这样可以增加保护的准确性，并及时避免电气设备的损毁。

在保护电路切断电源的同时，还会发出警报信号，提醒操作人员进行处理。

例如，当保护电路发现电气设备存在过流或过压时，就会发出警报声和灯光信号，以便操作人员进一步确认和解决问题。

综上所述，复压过流保护原理是一种可靠的电气设备保护方案。

通过定期检查电路状态、同时监测电压和电流、及时切断电源、发出警报信号等多项措施，能够有效防止电气设备在过压和过流情况下受到损害，确保电气系统的安全和稳定。
