继电保护整定方案和运行说明

兴隆煤矿35K V及10K V供电系统继电保护整定方案编制：日期：审核：日期：批准：日期：二零一四年三月2014年继电保护整定方案审查意见继保审查意见：审查人签名：年月日领导意见：领导签名：年月日目录第一章概述 0第二章编制依据 (2)第三章数据统计 (4)第四章供电系统短路电流计算 (6)一、35KV变电所35KV母排短路参数 (6)二、矿内各场所10KV母排短路参数 (6)第五章系统各开关柜继电保护整定计算 (14)一、35KV变电所35KV系统继电保护整定 (14)二、35KV变电所10KV系统继电保护整定 (15)1、05#、12#电容器柜 (15)2、15#、16#主扇柜 (15)3、13#、14#压风柜 (16)4、11#、20#瓦斯抽放站柜 (16)5、17#、22#机电车间 (17)6、18#、19#动力变压器 (17)7、8#、21#主平硐胶带机变电所柜 (18)8、23#地面箱变 (19)9、6#、7#下井柜 (19)10、24#矿外供水泵房 (20)三、10KV系统继电保护整定 (20)1、风井通风机房 (20)2、风井绞车房 (22)3、风井瓦斯抽放泵站 (23)4、机修车间 (23)5、压风机房 (24)6、主平硐变电所 (25)7、+838水平中央变电所 (25)第六章继电保护定值汇总表 (27)附录一:阻抗图附录二:矿井35KV及10KV供电系统图第一章概述一、矿内35KV变电所矿内35/10KV变电所双回路35kV电源均引自容光110 kV变电站，架空导线型号为LGJ-120，线路全长Ⅰ回为13.8公里，Ⅱ回为13.6公里，全程线路采用两端架设架空避雷线及接地模块形式，避雷线型号为GJ-35。

双回线路的运行方式为一路工作，另一回路带电热备用。

两台主变型号为SF11-6300/35，正常运行方式为一台运行，一台热备用。

10KV馈出线路21回，其中包括电容器无功补偿两路、风井主扇通风机房两路（带主通风机和轨道上山绞车房）、风井瓦斯抽放泵站两路、下井两路（去+838水平中央变电所）、主平硐井口变电所两路（带主平硐皮带及地面生产系统）、压风机房两路路、机修车间变电所两路、动力变压器两路、矿外水泵房一路、工广箱式变压器一路、所用变压器一路、消弧线圈一路、备用一路。

地面变电所继电保护定期整定制度模版一、制度概述地面变电所继电保护定期整定制度是为确保地面变电设备的安全运行和电力系统的可靠性，保证电力供应的稳定性而制定的。

该制度主要包括继电保护定期整定的目的、范围、内容、时间、责任等方面的规定。

二、目的该制度的目的是规范地面变电所继电保护的定期整定工作，确保继电保护设备按照设计要求准确可靠地工作，及时保护电力设备和电力系统。

三、范围该制度适用于地面变电所继电保护设备的定期整定工作，包括但不限于故障保护、过电流保护、零序保护、差动保护等。

四、内容1. 定期整定时间继电保护设备的定期整定应根据实际运行情况和设备出厂要求进行，通常建议每年进行一次定期整定。

2. 定期整定内容定期整定的内容主要包括但不限于以下几个方面：a) 检查继电保护设备的工作状态和运行参数，记录设备的基本信息。

b) 根据实际运行情况，评估继电保护设备的整定参数是否合适，如果需要调整则进行整定。

c) 测试继电保护设备的动作性能，保证其准确可靠地对故障进行保护。

d) 检查继电保护设备的接线情况和接触器的工作状态，确保其正常工作。

e) 检查继电保护设备的接地情况和绝缘状况，保证安全可靠。

3. 定期整定责任a) 地面变电所管理人员负责组织继电保护设备的定期整定工作，并做好相关记录。

b) 继电保护设备操作人员负责配合整定工作，提供所需的技术支持和设备操作。

c) 相关技术人员负责对继电保护设备进行定期检测、整定和记录。

五、注意事项1. 定期整定工作应根据继电保护设备的特点和运行情况合理安排，避免影响电力供应的连续性。

2. 定期整定工作应按照相关标准和规范进行，确保整定结果的准确性和可靠性。

3. 定期整定记录应及时、详细、准确地填写和保存，以备后续的查询和参考。

4. 如果继电保护设备发生故障或性能下降，应立即进行修复或调整，确保设备的正常运行。

六、总结地面变电所继电保护定期整定制度是确保电力设备和电力系统安全运行的重要制度，通过制定和执行该制度，可以保证继电保护设备的准确、可靠地对电力设备和电力系统进行保护。

继电保护技术规程、整定规程继电保护技术规程和整定规程是电力系统中非常重要的技术文件，它们详细规定了继电保护设备的选型、设计、安装、调试和运行等方面的技术要求和操作步骤。

以下是一个详细的继电保护技术规程和整定规程的介绍，供参考。

一、继电保护技术规程1.1 规程概述继电保护技术规程是指对继电保护设备的设计、制造、安装、调试、运行和维护等方面的一系列技术规定。

其主要目的是确保继电保护系统可靠、安全、经济地运行，防止电力系统发生故障时造成设备损坏和人身伤亡。

1.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。

（2）继电保护设备：包括继电保护器的类型、性能、参数、选型、安装、调试和运行等方面的规定。

（3）继电保护配置：包括保护装置的配置原则、保护范围、保护级别、动作逻辑等方面的规定。

（4）继电保护装置：包括保护装置的设计、制造、试验、安装、调试和运行等方面的规定。

（5）继电保护系统：包括保护系统的组成、连接方式、功能、性能等方面的规定。

（6）继电保护人员：包括继电保护人员的培训、考核、操作、维护等方面的规定。

二、整定规程2.1 规程概述整定规程是指对继电保护装置的整定计算、整定值、整定方法、整定过程和整定验收等方面的一系列技术规定。

其主要目的是确保继电保护装置在故障时能够准确、快速地动作，从而保证电力系统的安全运行。

2.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。

（2）整定计算：包括保护装置的整定计算方法、公式、参数选择等方面的规定。

（3）整定值：包括保护装置的整定值范围、整定值确定、整定值调整等方面的规定。

（4）整定方法：包括保护装置的整定方法、步骤、注意事项等方面的规定。

（5）整定过程：包括保护装置的整定过程、验收、调试、运行等方面的规定。

（6）整定验收：包括保护装置的整定验收标准、验收程序、验收方法等方面的规定。

三、实施与监督3.1 实施（1）继电保护技术规程和整定规程的实施应由具有相应资质的电力工程设计、施工、运行、维护单位负责。

福建省电力系统500千伏及220千伏继电保护整定方案及运行规定（2011年版）一、总则二、年度继电保护整定方案及相关运行要求1．系统整定计算开机方式整定计算最大开机方式：系统全接线，全开机；华东电网采用等值电源方式。

220千伏翔龙Ⅰ/Ⅱ路正常运行取开环方式；角李I/II路、漳角线正常运行取开环方式（随海沧#2变投产，开环方式将调整为海角开环、漳角合环方式）；500kV晋大线投产后将湖官I/II路、泉塘I/II路、清梅线开环。

福州华能电厂取一厂合厂运行，与二厂永久分厂运行方式。

系统整定计算最小开机方式：水口一机，华能一厂一机，可门一机（或宁德一机）、嵩屿一机，后石一机，坑口一机，南埔一机。

2．500千伏系统继电保护整定方案及相关运行要求2.1全省500千伏系统均按一个站内一次设备N-1进行保护配合，若超过两个元件停役，需要进行保护定值复校。

2.3500千伏线路均采用单相重合闸（福门 I/II路、东江 I/II路、云莆I/II路除外），延时段保护均三相跳闸不重合，在某一开关检修停役后，另一开关的重合闸时间不变。

2.4500千伏联变中性点零序电流作为变压器及出线总后备，两台及以上联变中性点零序电流动作时间按相差一个△t时间整定，500千伏站零序电流保护失配点在500千伏联变开关，500千伏线路零序电流均为标准反时限特性曲线：T=0.14*K/(0.02-1)，500千伏联变零序电流保护为定时限。

2.7省网所辖500千伏线路I段按75%线路阻抗整定，距离Ⅱ段在与相邻500千伏线路保护取得配合外，还按不伸出对侧联变中低压侧母线整定，Ⅲ段按可靠躲过4000MVA输送容量且联变故障有足够灵敏度考虑。

2.8500千伏母线保护差电流起动元件按可靠躲过区外故障最大不平衡电流引起的差电流和本站最大负荷线路CT断线整定，保证母线故障灵敏系数不小于1.5。

2.9开关失灵保护整定⑴开关失灵保护相电流监视定值按有足够灵敏度同时考虑尽量躲负荷。

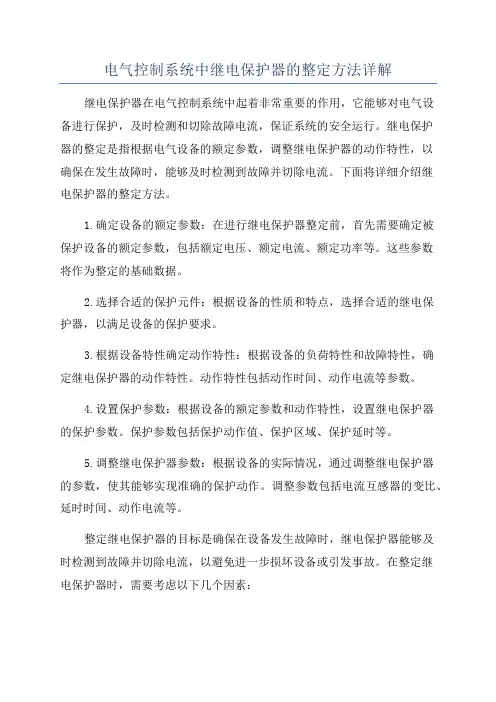

电气控制系统中继电保护器的整定方法详解继电保护器在电气控制系统中起着非常重要的作用，它能够对电气设备进行保护，及时检测和切除故障电流，保证系统的安全运行。

继电保护器的整定是指根据电气设备的额定参数，调整继电保护器的动作特性，以确保在发生故障时，能够及时检测到故障并切除电流。

下面将详细介绍继电保护器的整定方法。

1.确定设备的额定参数：在进行继电保护器整定前，首先需要确定被保护设备的额定参数，包括额定电压、额定电流、额定功率等。

这些参数将作为整定的基础数据。

2.选择合适的保护元件：根据设备的性质和特点，选择合适的继电保护器，以满足设备的保护要求。

3.根据设备特性确定动作特性：根据设备的负荷特性和故障特性，确定继电保护器的动作特性。

动作特性包括动作时间、动作电流等参数。

4.设置保护参数：根据设备的额定参数和动作特性，设置继电保护器的保护参数。

保护参数包括保护动作值、保护区域、保护延时等。

5.调整继电保护器参数：根据设备的实际情况，通过调整继电保护器的参数，使其能够实现准确的保护动作。

调整参数包括电流互感器的变比、延时时间、动作电流等。

整定继电保护器的目标是确保在设备发生故障时，继电保护器能够及时检测到故障并切除电流，以避免进一步损坏设备或引发事故。

在整定继电保护器时，需要考虑以下几个因素：1.故障类型：不同的设备可能会发生不同类型的故障，如短路故障、接地故障等。

根据故障类型，确定继电保护器的动作特性。

2.设备负荷：不同的设备负荷特性不同，有的负荷对过电流故障比较敏感，有的负荷对过负荷故障比较敏感。

根据设备的负荷特性，确定继电保护器的保护参数。

3.系统可靠性：继电保护器整定的目标是提高系统的可靠性，确保设备在发生故障时能够及时切除电流。

因此，在整定继电保护器时，需要综合考虑设备的可靠性与经济性。

4.设备先进性：随着科技的进步，设备的先进性也在不断提高。

在整定继电保护器时，需要考虑设备的先进性，选择适用于该设备的保护方案。

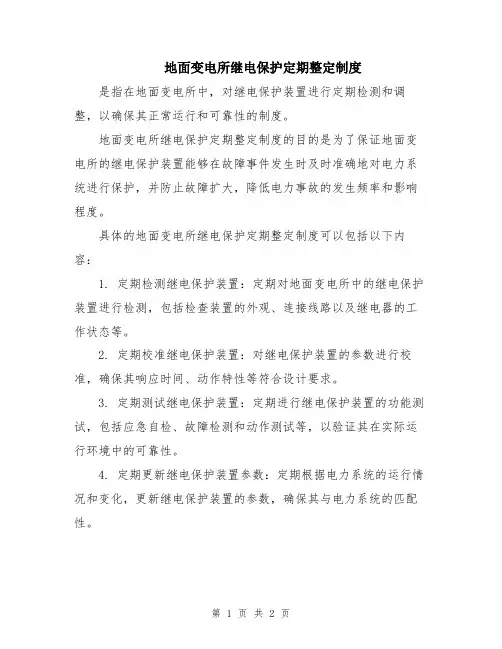

地面变电所继电保护定期整定制度是指在地面变电所中，对继电保护装置进行定期检测和调整，以确保其正常运行和可靠性的制度。

地面变电所继电保护定期整定制度的目的是为了保证地面变电所的继电保护装置能够在故障事件发生时及时准确地对电力系统进行保护，并防止故障扩大，降低电力事故的发生频率和影响程度。

具体的地面变电所继电保护定期整定制度可以包括以下内容：
1. 定期检测继电保护装置：定期对地面变电所中的继电保护装置进行检测，包括检查装置的外观、连接线路以及继电器的工作状态等。

2. 定期校准继电保护装置：对继电保护装置的参数进行校准，确保其响应时间、动作特性等符合设计要求。

3. 定期测试继电保护装置：定期进行继电保护装置的功能测试，包括应急自检、故障检测和动作测试等，以验证其在实际运行环境中的可靠性。

4. 定期更新继电保护装置参数：定期根据电力系统的运行情况和变化，更新继电保护装置的参数，确保其与电力系统的匹配性。

5. 定期培训继电保护装置操作人员：定期组织培训，提升继电保护装置操作人员的技术水平和应急处理能力，确保其能够熟练操作和处理继电保护装置故障。

通过地面变电所继电保护定期整定制度，可以有效提高地面变电所的电力系统保护能力，预防电力事故的发生，保障电力系统的安全运行。

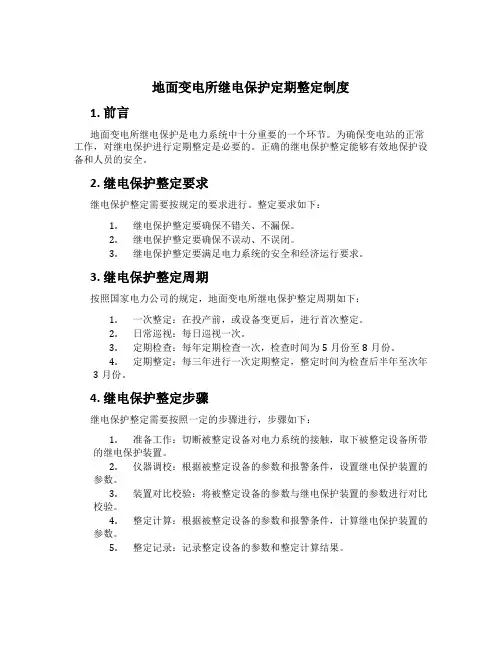

地面变电所继电保护定期整定制度1. 前言地面变电所继电保护是电力系统中十分重要的一个环节。

为确保变电站的正常工作，对继电保护进行定期整定是必要的。

正确的继电保护整定能够有效地保护设备和人员的安全。

2. 继电保护整定要求继电保护整定需要按规定的要求进行。

整定要求如下：1.继电保护整定要确保不错关、不漏保。

2.继电保护整定要确保不误动、不误闭。

3.继电保护整定要满足电力系统的安全和经济运行要求。

3. 继电保护整定周期按照国家电力公司的规定，地面变电所继电保护整定周期如下：1.一次整定：在投产前，或设备变更后，进行首次整定。

2.日常巡视：每日巡视一次。

3.定期检查：每年定期检查一次，检查时间为5月份至8月份。

4.定期整定：每三年进行一次定期整定，整定时间为检查后半年至次年3月份。

4. 继电保护整定步骤继电保护整定需要按照一定的步骤进行，步骤如下：1.准备工作：切断被整定设备对电力系统的接触，取下被整定设备所带的继电保护装置。

2.仪器调校：根据被整定设备的参数和报警条件，设置继电保护装置的参数。

3.装置对比校验：将被整定设备的参数与继电保护装置的参数进行对比校验。

4.整定计算：根据被整定设备的参数和报警条件，计算继电保护装置的参数。

5.整定记录：记录整定设备的参数和整定计算结果。

5. 继电保护整定质量控制为了确保整定质量，继电保护整定还需要进行质量控制。

质量控制要求如下：1.整定设备要符合国家标准。

2.整定计算要依据现行规程进行。

3.整定记录要真实、准确、完整。

6. 继电保护整定的注意事项在进行继电保护整定时需要注意以下事项：1.严格按照规定的周期进行整定。

2.在整定过程中，确保被整定设备切断与系统的接触。

3.在整定过程中，确保被整定设备不受影响，不造成供电中断。

4.严格按照规定的步骤进行整定，确保整定质量。

7. 结论地面变电所继电保护定期整定制度是电力系统中的一个非常重要的环节。

正确的整定能够有效地保护设备和人员的安全，确保电力系统的正常运行。

电力系统调度规程继电保护整定及运行管理第1条各级值班调度员应严格执行继电保护调度运行规程，熟悉继电保护配置、整定原则，负责指挥和监督调度管辖范围内各类继电保护装置的运行和操作。

根据继电保护动作情况分析判断和处理系统故障及异常情况，做好记录，及时通知有关人员；对直接影响到系统安全稳定运行的继电保护装置存在的缺陷与异常，作出正确判断和处理。

第2条各厂、站运行人员应熟悉继电保护基本原理、装置性能、二次回路和继电保护运行规程，对继电保护装置及其二次回路进行定期巡视、检测，按调度指令进行相关操作；应根据《电力安全工作规程》、《继电保护和电网安全自动装置现场工作保安规定》及有关规定，许可、验收现场继电保护工作，并做好记录；保护装置动作或发生异常时应按现场运行规程处理，并准确记录继电保护装置掉牌信号、灯光信号、打印报告等动作情况，及时向有关值班调度员、本单位保护专职及相关领导汇报。

第3条设备运行维护单位负责继电保护及安全自动装置各种检验工作。

检验工作依据《继电保护及系统自动装置检验条例》、《继电保护和电网安全自动装置现场工作保安规定》、《江苏电网220kV微机线路继电保护装置现场投运试验规程》、《江苏电网220kV微机元件继电保护装置现场投运试验规程》等规定进行。

第4条设备运行维护单位应建立继电保护装置运行管理制度。

继电保护装置管理专职应掌握继电保护装置日常运行状况，及时组织相关继电保护装置异常和缺陷处理，并将处理结果向上级专业主管部门汇报。

第5条继电保护装置的整定计算依据《3-11OkV电网继电保护装置运行整定规程》、《220-50OkV电网继电保护装置运行整定规程》、《大型发电机变压器继电保护整定计算导则》等有关规定执行。

第6条继电保护装置整定计算范围的划分原则及要求：1.电网继电保护整定范围应与调度管辖范围相适应（发变组保护和变压器保护除外）。

2.省调负责调度管辖范围内线路、母线保护的整定。

负责下达非调度管辖范围内22OkV馈供线路保护限额及发电厂、变电所内22OkV变压器220∕110kV侧后备保护限额。

继电保护配置及整定计算继电保护是电力系统中重要的安全保护装置，其作用是在电力系统故障发生时迅速切除故障线路或设备，保护电力系统的安全运行。

继电保护的配置及整定计算是为了确保继电保护能够准确地检测故障，并及时采取措施切除故障。

继电保护的配置主要包括选择适当的保护装置和线路布置。

在配置继电保护时，需要考虑以下方面：1.保护装置的选择：根据电力系统的类型和特点，选择适当的保护装置。

例如，对于输电线路，可选择过电流保护、距离保护和差动保护等；对于发电机，可选择过电流保护、电压保护和频率保护等。

2.保护装置的级别：根据电力系统的层次结构，确定保护装置的级别。

一般情况下，高压电力系统采用主保护和备用保护的结构，低压电力系统采用备用保护和操作保护的结构。

3.保护装置的数量：根据电力系统的可靠性要求，确定保护装置的数量。

一般情况下，主保护和备用保护的数量应保持一定的比例，以确保在主保护失效时备用保护可以起作用。

4.保护装置的可靠性：选择可靠的保护装置，以保证故障时能够正确地切除故障。

保护装置的可靠性与其技术性能、制造商的信誉度和安装调试质量等有关。

继电保护的整定计算是为了确定保护装置的参数，以保证其能够准确地检测故障。

整定计算的步骤如下：1.故障电流计算：根据系统的额定电压和电流以及故障类型，计算故障电流的大小。

2.故障电压计算：根据系统的电压等级和故障类型，计算故障电压的大小。

3.选定保护装置类型：根据故障电流和故障电压的大小，选择适当的保护装置类型。

4.保护装置参数的整定：根据系统的输入输出特性和电流电压变化曲线，确定保护装置的参数，包括动作电流、动作时间和灵敏度等。

5.整定曲线的选择：根据保护装置的参数和系统的负荷特性，选择合适的整定曲线，即保护装置的工作特性曲线。

6.整定参数的验证：通过对故障电流和故障电压进行仿真计算或实际测试，验证保护装置参数的准确性和可靠性。

继电保护的配置及整定计算是保证电力系统安全运行的重要工作，通过正确选择合适的保护装置和确定准确的参数，能够及时切除故障，防止电力系统发生事故，保护设备和人员的安全。

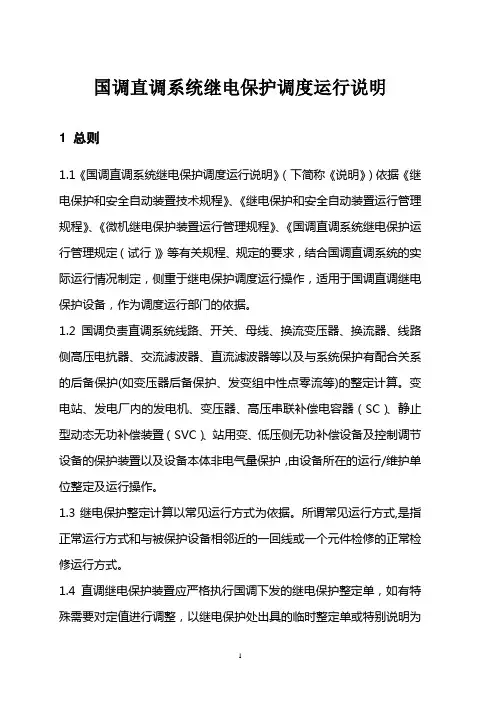

国调直调系统继电保护调度运行说明1 总则1.1《国调直调系统继电保护调度运行说明》（下简称《说明》）依据《继电保护和安全自动装置技术规程》、《继电保护和安全自动装置运行管理规程》、《微机继电保护装置运行管理规程》、《国调直调系统继电保护运行管理规定（试行）》等有关规程、规定的要求，结合国调直调系统的实际运行情况制定，侧重于继电保护调度运行操作，适用于国调直调继电保护设备，作为调度运行部门的依据。

1.2国调负责直调系统线路、开关、母线、换流变压器、换流器、线路侧高压电抗器、交流滤波器、直流滤波器等以及与系统保护有配合关系的后备保护(如变压器后备保护、发变组中性点零流等)的整定计算。

变电站、发电厂内的发电机、变压器、高压串联补偿电容器（SC）、静止型动态无功补偿装置（SVC）、站用变、低压侧无功补偿设备及控制调节设备的保护装置以及设备本体非电气量保护，由设备所在的运行/维护单位整定及运行操作。

1.3继电保护整定计算以常见运行方式为依据。

所谓常见运行方式,是指正常运行方式和与被保护设备相邻近的一回线或一个元件检修的正常检修运行方式。

1.4直调继电保护装置应严格执行国调下发的继电保护整定单，如有特殊需要对定值进行调整，以继电保护处出具的临时整定单或特别说明为准。

国调继电保护整定单一式5份，继电保护处、调度处各1份,现场3份（运行值班员、运行/维护单位继保专业人员、返回国调的回执各1份）。

1.5不允许一次电气设备在无保护状态下运行。

所有保护装置按规定正常投入运行。

1.6继电保护装置的状态变更按当值调度员的命令执行。

应避免出现线路两侧保护装置、远方跳闸及就地判别装置状态不对应而不能正常工作的情况。

1.7厂站运行人员对继电保护装置要严格按现场运行规程进行具体操作。

厂站的现场运行规程，应能涵盖本厂站所有的继电保护装置，对保护屏内各开关和压板的投退有明确的规定,对保护装置的告警信息或信号有明确的释义。

1.8保护装置出现异常时，现场运行人员应立即向国调值班调度员汇报，并按照其异常情况及相关告警信息，依据现场运行规定相关条款进行处理并及时通知继电保护专业检修人员。

丰镇电厂继电保护班保护定值管理制度及整定计算方案电气继电保护班2007-3丰镇电厂继电保护定值管理制度1、定值通知单必须有计算、审核、批准三人签字后方能生效，各站定值通知单统一由主管部门定值管理专责人管理，并建立定值单发放记录台帐。

2、定值管理专责人负责接收中调及主管部门下发的定值通知单三份，登记后将一份存档，两份下发至班组（其中一份交变电站留存），各班按照定值通知单规定日期内完成保护装置定值的调整变更，并在调整后第二天将日执单返回主管部门定值管理专责人，登记后将回执单与原通知单存放一处。

3、在特殊情况下，急需改变保护装置定值时，经主管部门定值管理专责人同意，保护人员可接受调度电话命令更改定值，整定计算人员应在两天内补发定值单。

4、现场保护装置整定值的调整和更改，应按保护定值通知单的要求执行，并依据规定日期完成。

5、变更定值时，应由主管部门办检修计划专责人负责申请并安排更改日期，保护班调试人员应办工作票，征得变电站值班人员或有关调度的调度员同意并核对定值后方可开始工作，定值调试或更改完毕，由调试人员将改变情况及运行注意事项填写在保护工作记录簿内，双方签字后再由变电站值班人员通知当值调度员，根据调度要求，将有关保护投入运行，并将通知单留于该变电站存档。

6、保护装置变更定值后，由运行人员审核并将调试结果与当值调度员核对无误后方可投入运行，在调试中不能满足定值单要求，继电器规范不够等，应立即通知主管部门定值管理专责人安排处理，如无法处理则与有关部门联系，经同意后再调试。

7、主管部门定值管理专责人应将定值执行情况及时向有关分管领导汇报，以便了解掌握定值调试工作情况。

继电保护班2007－3丰镇电厂继电保护整定计算方案：一、发变组保护1、我厂发变组保护改造为南自厂生产的DGT-801A微机型保护，整定计算时，首先收集资料，收集一次设备的技术参数，以及分别折算到我厂220KV及500KV母线的最新系统等值阻抗。

10KV配电系统继电保护常用方案及整定计算为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

高压继电保护整定原则及方法继电保护整定应以合理的运行方式和可能的故障类型为依据，并就满足可靠性、选择性、灵敏性和速动性四项基本要求。

可靠性是指保护应该动作时应动作，不应该动作时不动作。

选择性是指首先由故障设备或线路本身的保护切除故障。

灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有的必要的灵敏性系数。

速动性是指保护装置应能尽快的切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

在煤矿高压系统中的常用的需合理整定的设备有变压器、供电线路、电动机。

现就上述四种整定方法分别介绍一下。

1、供电线路、变压器、电动机的整定
1）过负荷整定，保护装置动作电流按所控制负荷的额定电流整定。

Iz=Ie
2）短路保护整定，①保护装置的动作电流按应躲过可能出现的过负荷电流。

I z=K k·K x·K gh·I eb
式中：Iz——保护装置动作电流，A；
K k——可靠系数，用于电流速断保护时取1.3和1.5；
K x——接线系数，接于相电流时取1，接于相电流差时取；
K gh——过负荷系数，取1.3～1.5；
I eb——变压器高压侧额定电流，A。

保护装置的灵敏系数按系统最小运行方式下线路末端最小两相短路电流检验。

K=≥1.5。

继电保护运行及定值治理掌握程序继电保护运行及定值治理掌握程序1目的通过对继电保护及安全自动装置专业治理的过程掌握，提高继电保护及安全自动装置运行牢靠性，保证电网安全稳定运行。

2适用范围适用于我公司继电保护及安全自动装置专业治理的过程掌握。

3职责3.1生产副总经理和总工程师领导本公司的继电保护及安全自动装置治理工作。

3.2生产技术部是本公司继电保护及安全自动装置专业主管部门,设保护专责人,保护专责人对继电保护及安全自动装置实行全过程治理。

3.3生产技术部负责继电保护及安全自动装置大修、更改资金的审批及相应的工程治理工作。

3.4调度运行中心设继电保护整定专责人，负责继电保护整定治理、保护定值计算、供给定值通知单，由生产技术局部发有关部门，负责动作统计评价与分析。

3.5调度运行中心〔变电检修运行部〕设继电保护专责人，负责监视本公司继电保护及安全自动装置运行、调试和维护，并对所辖继电保护及安全自动装置安全运行负责。

3.6调度运行中心〔变电检修运行部〕负责变电站运行的继电保护及安全自动装置的投、退操作，并对其操作的正确性负责。

3.7生产技术部合理安排公司所辖及管辖用户所属继电保护及自动装置的定期检验工作，并对检验质量和安全运行负责。

3.8生产技术部负责继电保护及安全自动装置建、扩建和更改工程的设计并参与保护装置的选型工作。

3.9生产技术部负责基建工程的继电保护及安全自动装置的施工治理工作；负责基建工程继电保护及自动装置的图纸资料的治理、归档工作。

4工作程序4.1继电保护工作流程图继电保护建、扩建工程工作流程图流程①开头生产技术部保护专责组织检修部门、运行部门、电力安装部门、设计等部门制定保护的设计选型方案并报经总工程师批准生产技术部负责托付建、扩建继电保护工程设计生产技术部负责设计生产技术部下发图纸给有关单位，，施工单位按图施工；调度运行中心依据生产技术部门供给资料，负责进展计算，生产技术部审核，总工程师批准。

地面变电所继电保护定期整定制度范本1. 引言本文旨在制定地面变电所继电保护定期整定制度范本，以确保地面变电所继电保护系统的稳定运行和可靠性。

整定制度的目的是保证继电保护装置按照设计要求正常运行，及时发现并处理故障，确保电力系统的安全稳定运行。

2. 整定周期地面变电所继电保护定期整定周期为一年。

整定周期的确定考虑了设备老化、环境变化和继电保护装置功能的可靠性要求。

3. 整定内容地面变电所继电保护定期整定内容包括：3.1 发电机保护元件的整定，包括过流保护和差动保护等。

3.2 输电线路保护元件的整定，包括接地保护、过电压保护和距离保护等。

3.3 变电设备保护元件的整定，包括母线保护和电容器保护等。

3.4 其他附属设备的整定，如电池保护装置、监测装置等。

4. 整定流程地面变电所继电保护定期整定的流程如下：4.1 设定整定目标。

根据电力系统的特点和要求，明确整定目标和参数，确保继电保护装置的准确性和可靠性。

4.2 收集数据。

收集地面变电所各设备的电气参数、动作记录和故障数据等信息，为整定提供依据。

4.3 制定整定方案。

根据采集到的数据和整定目标，制定整定方案，包括整定参数和整定步骤等。

4.4 进行整定测试。

按照整定方案进行整定测试，包括设备的调整和校验等。

4.5 验收和记录。

对整定后的继电保护装置进行验收和记录，确保系统的整定结果符合要求。

5. 整定依据地面变电所继电保护定期整定的依据包括：5.1 国家和行业标准相关要求。

5.2 设计文件和技术规范。

5.3 继电保护装置的技术参数和要求。

5.4 运行记录和故障数据等信息。

6. 整定设备地面变电所继电保护定期整定所需的设备包括：6.1 继电保护装置测试仪。

用于对继电保护装置进行测量、调整和校验等操作。

6.2 功率源。

提供继电保护装置测试所需的电源。

6.3 电流互感器和电压互感器测试装置。

用于对电流互感器和电压互感器进行测试和校准。

7. 整定结果评估地面变电所继电保护定期整定后，需对整定结果进行评估，以确保整定的有效性和系统的可靠性。
