变压器检修规程模版1. 检修前准备1.1 准备所需检修工具和仪器1.2 查阅相关设备资料和运行记录1.3 确定检修计划和工作安排2. 检修过程2.1 检查变压器外观和周围环境是否正常2.2 检查绝缘油质量和油位是否符合标准要求2.3 检查冷却系统是否正常运行2.4 检查绝缘子和绝缘支架的状态是否良好2.5 检查连接螺栓、电缆和接地装置是否紧固可靠2.6 检查变压器绝缘件是否存在损坏或老化现象2.7 检查绕组的电气参数和绝缘电阻是否正常2.8 检查保护装置和控制系统是否正常2.9 清洁变压器外部和内部的灰尘和杂物3. 检修报告和记录3.1 填写检修报告，包括检修项目、发现的问题和解决方法3.2 记录维修过程中的操作和检测数据3.3 保存所有的维护记录和资料4. 检修结束4.1 恢复变压器到正常运行状态4.2 清理检修现场和归还使用的工具和仪器4.3 汇报检修情况和维护建议给相关人员5. 定期检修和维护5.1 制定定期检修计划和维护方案5.2 定期更换绝缘油和维护冷却系统5.3 定期检查和测试变压器的工作状态和性能参数5.4 定期进行绝缘阻抗测试和绝缘电阻测试5.5 定期进行保护装置的功能测试和校准6. 安全措施6.1 在检修过程中要严格执行安全操作规程6.2 确保工作场所干燥、通风良好并保持清洁6.3 戴好个人防护装备，如安全帽、防护眼镜和手套6.4 遵守电气作业安全规定，禁止带电检修6.5 定期进行安全隐患排查和检查设备的接地情况7. 紧急处理7.1 在检修过程中如发生异常情况要立即采取紧急措施7.2 如发现变压器内部短路或漏油等紧急情况，立即停止运行7.3 与相关人员配合，及时修复故障并恢复设备运行8. 变压器报废处理8.1 根据设备老化程度和性能状况，合理决定是否报废8.2 委托专业机构进行变压器的处理和回收利用以上是变压器检修规程的基本内容，希望能对你有所帮助。
请根据实际情况进行合理调整和补充。
变压器检修规程变压器是电力系统中使用最为广泛的电力设备之一，它是将高电压变成低电压，或者将低电压升压成高电压的设备。
由于其在电力系统中的重要性，所以变压器的检修显得尤为重要。
下面是变压器检修规程，供大家参考。
一、检查前准备工作1.检修人员需熟悉变压器的型号、额定容量、额定电压、绕组组数、接线方式和铭牌上所标明的技术参数，对变压器的原理以及结构有充分的理解和认识。
2.进行检修操作前，需先进行检查，确认检修现场的环境、设备、工具都符合安全要求，联络相关部门安排停电等工作。
3.进行检修操作前，需先拍照记录变压器的现场情况，同时记录变压器的异常现象。
二、检查变压器的外观1.检查变压器的机壳表面是否存在冲击明显、变形、裂纹、损伤等现象。
2.检查变压器外壳的连接螺栓是否松动或缺失。
3.检查变压器机房内氧气含量是否达标。
4.检查变压器周围是否有人靠近或障碍物，或是被动态负荷工况。
三、检查变压器的绕组1.检查变压器绕组，确认有没有捐和部分断裂、扭曲变形、导线过高及损坏等情况。
2.检查变压器的引出线、开关、保护器的磷铜导线，确认是否与上下游的负载系统相互连接良好。
3.检查变压器的绝缘腐朽、灼烧及磨损等情况。
四、检查变压器油位和油质1.检查变压器内的油位是否达到油位计中的指示线。
2.检查变压器的油路管是否畅通，油枪是否正确插接，不得有漏油。
3.检查变压器油的清洁程度，是否有水分和杂质。
五、检查变压器的设备连接和接地条件1.检查变压器的接地情况，确保接地电阻符合标准。
2.检查变压器引出线、接线端子等设备的接线情况是否符合要求，设备之间的连接是否紧固稳定。
3.检查变压器上的插头插座接头是否松动、脱落或生锈。
六、检查变压器的冷却系统1.检查变压器的风机及风道，是否存在异响或故障。
2.检查制冷系统的管道是否漏油或有渗漏现象。
3.检查变压器的温度控制器，运作是否正常。
七、检查变压器的避雷设备1.检查变压器的避雷设备是否存在损坏现象。
电力系统保护装置检验规程引言：随着电力系统的不断发展和智能化水平的提高，电力系统保护装置的作用愈加重要。
作为保护电力系统正常运行和安全稳定的关键组成部分，保护装置的可靠性和有效性对整个电力系统的运行起着至关重要的作用。
为了确保电力系统保护装置的正常运行，我们需要建立一套有效的检验规程。
本文将从检验目的、检验方法和检验内容三个方面对电力系统保护装置检验规程进行论述。
一、检验目的电力系统保护装置的检验目的主要有以下几点：1. 确保保护装置的可靠性和高效性：通过对保护装置的定期检验，及时发现和排除潜在的故障和隐患，提高保护装置的可靠性和高效性，保障电力系统的安全运行。
2. 提高保护装置的响应速度：通过检验保护装置的响应速度，确保在电力系统故障发生时，保护装置能够迅速启动，快速切除故障，减少对电力系统的影响。
3. 确保保护装置的准确性：通过对保护装置的检验，验证保护装置的测量和判断准确性，确保保护装置在电力系统出现故障时能够准确识别和切除故障，避免误操作或漏操作的发生。
二、检验方法电力系统保护装置的检验主要包括以下几种方法：1. 实验室测试：在实验室环境下对保护装置进行全面的功能和性能测试，模拟不同故障情况，验证保护装置的动作时间和精度。
2. 现场测试：在电力系统运行状态下，通过对保护装置的操作和反应进行检验，验证保护装置的动作过程和性能指标。
3. 校验仪器测试：利用专业的校验仪器对保护装置进行测试，验证保护装置的测量准确性和响应速度。
三、检验内容电力系统保护装置的检验内容主要包括以下几个方面：1. 逻辑功能检验：对保护装置的开关逻辑和逻辑功能进行检验，验证保护装置的逻辑判断准确性和正确性。
2. 测试功能检验：对保护装置的测试功能进行检验，验证测试功能的可靠性和有效性。
3. 动作时间检验：对保护装置的动作时间进行检验，验证动作时间的准确性和符合性。
4. 频率响应检验：对保护装置的频率响应进行检验，验证保护装置对不同频率故障的响应能力。

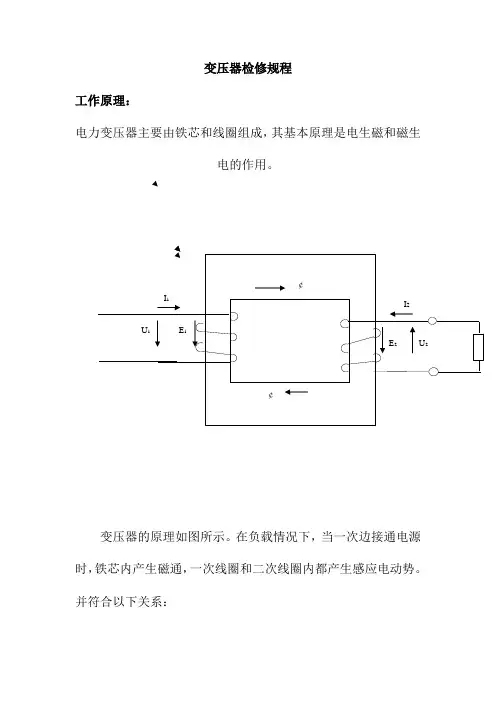

变压器检修规程工作原理：电力变压器主要由铁芯和线圈组成，其基本原理是电生磁和磁生电的作用。
变压器的原理如图所示。
在负载情况下，当一次边接通电源时，铁芯内产生磁通，一次线圈和二次线圈内都产生感应电动势。
并符合以下关系： I 1 I 2U 1E 1U 2 E 2 ¢¢E1=4.44ƒN1¢m≈U1E2=4.44ƒN2¢m≈U2式中，E1、N1和U1分别为变压器一次线圈的感应电动势，匝数和端电压；E2、N2和U2分别为变压器二次线圈的感应电动势，匝数和端电压；ƒ为电源频率；为铁芯的主磁通。
由以上基本关系可以得到U1/U2≈E1/E2=N1/N2显然，变压器的端电压近似于线圈匝数成正比。
又由于变压器是传递电能的设备，本身消耗的功率很小，其一次边的容量于二次边的容量近似相等，即S1=U1I1≈S2=U2I2由此可以得到I1/I2≈U2/U1≈N2/N1即变压器的电流近似于匝数成反比。
变压器一次电流与二次电流之比称作变压器的变流比。
由以上规律可以知道，变压器高压侧电流小，而低压侧电流大。
第一节变压器的运行与维护一、投入运行前的检查1.收回有关的工作票，拆除一切临时安全措施和临时接地线，然后测量绝缘电阻并进行详细检查。
2.各散热器阀门打开，冷却器应正常运行。
3.变压器顶盖上无异物，各接头牢固，瓷瓶清洁无破裂及闪络痕迹。
4.装有气体继电器的变压器，检查瓦斯继电器的油面，并打开放空阀排除空气溢油时关闭，各电压分接头位置正确。
5.变压器长期停用或经检修投入运行前应用1000——2500V摇表测量线圈的绝缘电阻和吸收比，并作记录。
6.变压器高、低开关在断开位置，试验两侧短路器跳合闸应良好。
7.温度计指示正确。
8.保护装置齐全，压板在投入位置。
9.变压器常设遮栏，消防设施齐全，周围环境良好。
10.变压器室内照明完好，房屋无漏水现象，通风良好。
二、变压器绝缘电阻的测定1.变压器绝缘在下列情况下，应进行绝缘测定：（1）变压器检修后投入运行前或停用15天以上者。

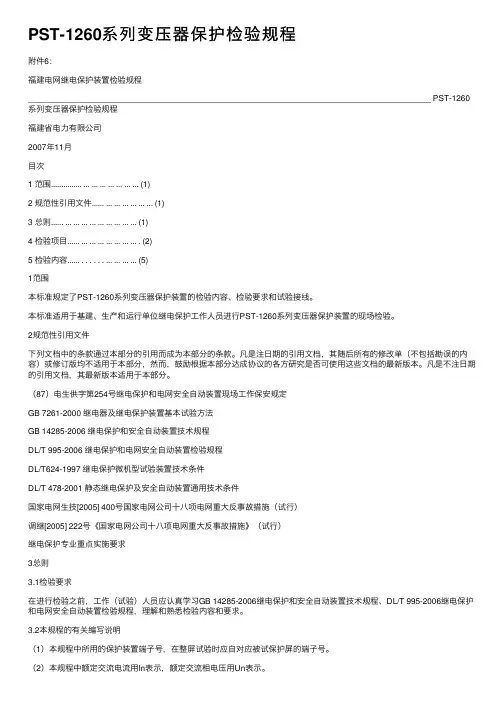

PST-1260系列变压器保护检验规程附件6：福建电⽹继电保护装置检验规程________________________________________________________________________________________ PST-1260系列变压器保护检验规程福建省电⼒有限公司2007年11⽉⽬次1 范围............... ... ... ... ... ... ... (1)2 规范性引⽤⽂件...... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... (1)4 检验项⽬...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ... ... ... (5)1范围本标准规定了PST-1260系列变压器保护装置的检验内容、检验要求和试验接线。
本标准适⽤于基建、⽣产和运⾏单位继电保护⼯作⼈员进⾏PST-1260系列变压器保护装置的现场检验。
2规范性引⽤⽂件下列⽂档中的条款通过本部分的引⽤⽽成为本部分的条款。
凡是注⽇期的引⽤⽂档，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本部分，然⽽，⿎励根据本部分达成协议的各⽅研究是否可使⽤这些⽂档的最新版本。
凡是不注⽇期的引⽤⽂档，其最新版本适⽤于本部分。
（87）电⽣供字第254号继电保护和电⽹安全⾃动装置现场⼯作保安规定GB 7261-2000 继电器及继电保护装置基本试验⽅法GB 14285-2006 继电保护和安全⾃动装置技术规程DL/T 995-2006 继电保护和电⽹安全⾃动装置检验规程DL/T624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全⾃动装置通⽤技术条件国家电⽹⽣技[2005] 400号国家电⽹公司⼗⼋项电⽹重⼤反事故措施（试⾏）调继[2005] 222号《国家电⽹公司⼗⼋项电⽹重⼤反事故措施》（试⾏）继电保护专业重点实施要求3总则3.1检验要求在进⾏检验之前，⼯作（试验）⼈员应认真学习GB 14285-2006继电保护和安全⾃动装置技术规程、DL/T 995-2006继电保护和电⽹安全⾃动装置检验规程，理解和熟悉检验内容和要求。

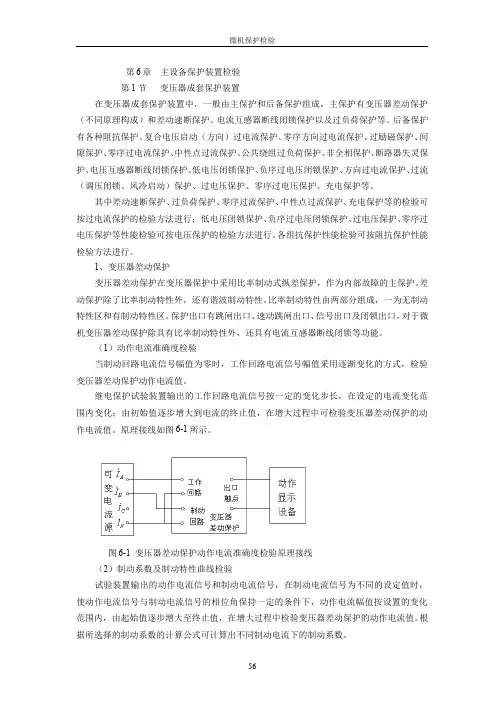

第6章 主设备保护装置检验第1节 变压器成套保护装置在变压器成套保护装置中，一般由主保护和后备保护组成，主保护有变压器差动保护（不同原理构成）和差动速断保护、电流互感器断线闭锁保护以及过负荷保护等。
后备保护有各种阻抗保护、复合电压启动（方向）过电流保护、零序方向过电流保护、过励磁保护、间隙保护、零序过电流保护、中性点过流保护、公共绕组过负荷保护、非全相保护、断路器失灵保护、电压互感器断线闭锁保护、低电压闭锁保护、负序过电压闭锁保护、方向过电流保护、过流（调压闭锁、风冷启动）保护、过电压保护、零序过电压保护、充电保护等。
其中差动速断保护、过负荷保护、零序过流保护、中性点过流保护、充电保护等的检验可按过电流保护的检验方法进行；低电压闭锁保护、负序过电压闭锁保护、过电压保护、零序过电压保护等性能检验可按电压保护的检验方法进行。
各组抗保护性能检验可按阻抗保护性能检验方法进行。
1、变压器差动保护变压器差动保护在变压器保护中采用比率制动式纵差保护，作为内部故障的主保护。
差动保护除了比率制动特性外，还有谐波制动特性。
比率制动特性由两部分组成，一为无制动特性区和有制动特性区。
保护出口有跳闸出口、速动跳闸出口、信号出口及闭锁出口。
对于微机变压器差动保护除具有比率制动特性外，还具有电流互感器断线闭锁等功能。
（1）动作电流准确度检验当制动回路电流信号幅值为零时，工作回路电流信号幅值采用逐渐变化的方式，检验变压器差动保护动作电流值。
继电保护试验装置输出的工作回路电流信号按一定的变化步长，在设定的电流变化范围内变化；由初始值逐步增大到电流的终止值，在增大过程中可检验变压器差动保护的动作电流值。
原理接线如图6-1所示。
图6-1 变压器差动保护动作电流准确度检验原理接线（2）制动系数及制动特性曲线检验试验装置输出的动作电流信号和制动电流信号，在制动电流信号为不同的设定值时，使动作电流信号与制动电流信号的相位角保持一定的条件下，动作电流幅值按设置的变化范围内，由起始值逐步增大至终止值，在增大过程中检验变压器差动保护的动作电流值。

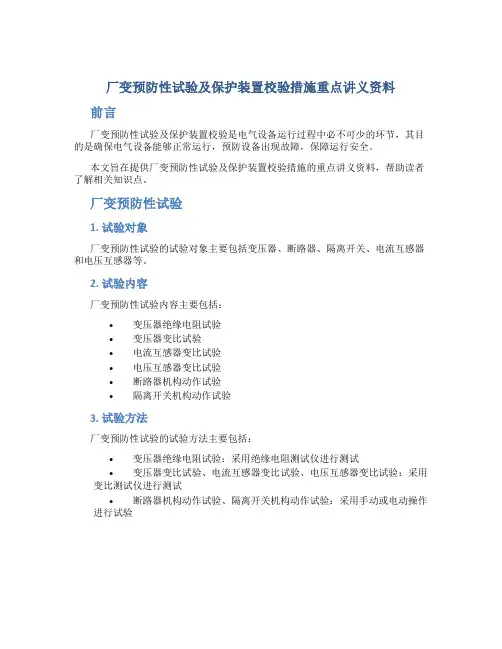

厂变预防性试验及保护装置校验措施重点讲义资料前言厂变预防性试验及保护装置校验是电气设备运行过程中必不可少的环节，其目的是确保电气设备能够正常运行，预防设备出现故障，保障运行安全。
本文旨在提供厂变预防性试验及保护装置校验措施的重点讲义资料，帮助读者了解相关知识点。
厂变预防性试验1. 试验对象厂变预防性试验的试验对象主要包括变压器、断路器、隔离开关、电流互感器和电压互感器等。
2. 试验内容厂变预防性试验内容主要包括：•变压器绝缘电阻试验•变压器变比试验•电流互感器变比试验•电压互感器变比试验•断路器机构动作试验•隔离开关机构动作试验3. 试验方法厂变预防性试验的试验方法主要包括：•变压器绝缘电阻试验：采用绝缘电阻测试仪进行测试•变压器变比试验、电流互感器变比试验、电压互感器变比试验：采用变比测试仪进行测试•断路器机构动作试验、隔离开关机构动作试验：采用手动或电动操作进行试验保护装置校验1. 校验对象保护装置校验的对象主要包括变电站保护装置、中央集控保护装置和母线保护等。
2. 校验内容保护装置校验内容包括：•保护定值和动作时间的校验•保护装置的启动和复归功能的测试•保护装置的故障事件记录和查询3. 校验方法保护装置校验的方法包括：•保护定值和动作时间的校验：采用保护偏差测试仪进行测试•保护装置的启动和复归功能的测试：采用保护装置测试装置进行测试•保护装置的故障事件记录和查询：采用保护装置操作界面进行查看保护装置校验措施重点1. 定期校验保护装置需要定期进行校验，以确保其可靠运行。
通常情况下，保护装置的校验周期为一年。
2. 改造优化对于老旧电气设备，需要对其保护装置进行改造优化。
改造的目的是提高保护装置的精度和可靠性。
3. 数据管理保护装置校验数据需要进行管理和保存。
通常采用电子文档或专业软件进行数据记录，以便于查看和管理。
结论厂变预防性试验及保护装置校验是电气设备运行安全的重要环节。
本文重点介绍了厂变预防性试验和保护装置校验的相关知识点，希望读者能够了解并掌握相关内容。
变压器检验作业指导书一、任务背景和目的变压器是电力系统中重要的电气设备之一，用于变换电压和电流。
为了确保变压器的正常运行和安全使用，需要进行定期的检验工作。
本作业指导书旨在提供详细的变压器检验作业流程和要求，以确保检验工作的准确性和可靠性。
二、检验范围本次检验涵盖了各类变压器的检验，包括油浸式变压器、干式变压器等。
三、检验准备1. 检验设备准备：确保检验仪器设备的正常运行和准确性。
2. 检验人员准备：确保检验人员具备相关技能和知识，并了解本次检验的流程和要求。
3. 检验文档准备：准备检验记录表格、检验报告模板等文档。
四、检验流程1. 检查变压器外观：检查变压器外壳、冷却器、绝缘子等是否完好，并记录检查结果。
2. 检查变压器绝缘系统：使用绝缘电阻测试仪对绝缘系统进行测试，确保绝缘电阻符合要求。
3. 检查变压器油浸系统：检查变压器油位、油温、油质等，确保油浸系统正常运行。
4. 检查变压器冷却系统：检查变压器冷却器、冷却水系统等，确保冷却系统正常运行。
5. 检查变压器接线系统：检查变压器接线、接线端子等，确保接线系统正常连接。
6. 检查变压器保护系统：检查变压器保护装置、保护继电器等，确保保护系统正常工作。
7. 检查变压器运行参数：使用测试仪器对变压器的电压、电流、功率等参数进行测试，确保运行参数符合要求。
8. 检查变压器绝缘油质量：对变压器绝缘油进行采样，并送实验室进行油质量分析，确保油质量符合要求。
9. 检查变压器绝缘油处理系统：检查变压器绝缘油处理设备，确保设备正常运行。
10. 检查变压器附件：检查变压器附件如温度计、湿度计等，确保附件正常工作。
11. 检查变压器地线系统：检查变压器地线系统，确保地线连接良好。
12. 检查变压器防雷系统：检查变压器防雷装置，确保装置正常工作。
五、检验要求和标准1. 检验结果记录：对每个检验项目进行记录，包括检验时间、检验人员、检验结果等。
2. 检验合格标准：根据相关标准和规范，对每个检验项目的合格标准进行评定。
变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。
在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。
1.2 拆开各侧绕组连线。
按规程规定使用兆欧表，测量线圈和接地部位见表1。
表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。
启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。
当需要测量极化指数时，应读取1min 和10min 的数据。
极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。
2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。
2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。
2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。
