高压继电保护知识讲解

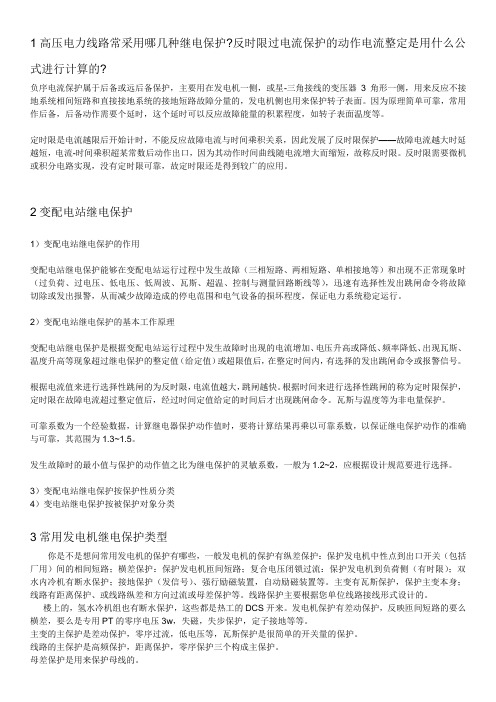

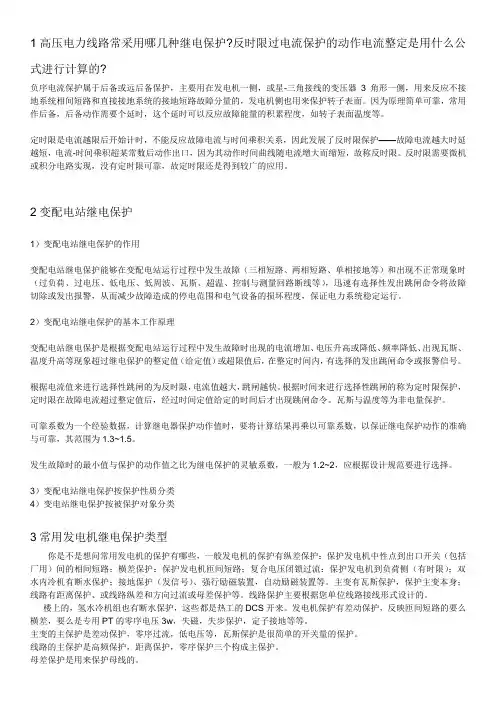

1高压电力线路常采用哪几种继电保护?反时限过电流保护的动作电流整定是用什么公式进行计算的?负序电流保护属于后备或远后备保护，主要用在发电机一侧，或星-三角接线的变压器3角形一侧，用来反应不接地系统相间短路和直接接地系统的接地短路故障分量的，发电机侧也用来保护转子表面。

因为原理简单可靠，常用作后备，后备动作需要个延时，这个延时可以反应故障能量的积累程度，如转子表面温度等。

定时限是电流越限后开始计时，不能反应故障电流与时间乘积关系，因此发展了反时限保护——故障电流越大时延越短，电流-时间乘积超某常数后动作出口，因为其动作时间曲线随电流增大而缩短，故称反时限。

反时限需要微机或积分电路实现，没有定时限可靠，故定时限还是得到较广的应用。

2变配电站继电保护1）变配电站继电保护的作用变配电站继电保护能够在变配电站运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），迅速有选择性发出跳闸命令将故障切除或发出报警，从而减少故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。

2）变配电站继电保护的基本工作原理变配电站继电保护是根据变配电站运行过程中发生故障时出现的电流增加、电压升高或降低、频率降低、出现瓦斯、温度升高等现象超过继电保护的整定值（给定值）或超限值后，在整定时间内，有选择的发出跳闸命令或报警信号。

根据电流值来进行选择性跳闸的为反时限，电流值越大，跳闸越快。

根据时间来进行选择性跳闸的称为定时限保护，定时限在故障电流超过整定值后，经过时间定值给定的时间后才出现跳闸命令。

瓦斯与温度等为非电量保护。

可靠系数为一个经验数据，计算继电器保护动作值时，要将计算结果再乘以可靠系数，以保证继电保护动作的准确与可靠，其范围为1.3~1.5。

发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数，一般为1.2~2，应根据设计规范要进行选择。

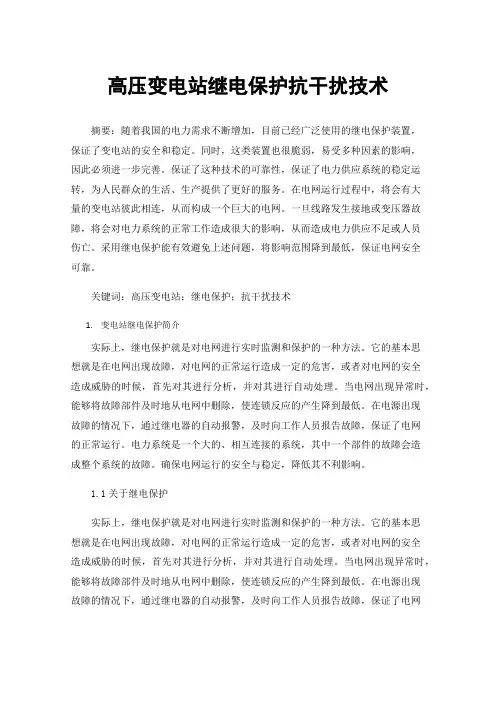

高压变电站继电保护抗干扰技术摘要：随着我国的电力需求不断增加，目前已经广泛使用的继电保护装置，保证了变电站的安全和稳定。

同时，这类装置也很脆弱，易受多种因素的影响，因此必须进一步完善。

保证了这种技术的可靠性，保证了电力供应系统的稳定运转，为人民群众的生活、生产提供了更好的服务。

在电网运行过程中，将会有大量的变电站彼此相连，从而构成一个巨大的电网。

一旦线路发生接地或变压器故障，将会对电力系统的正常工作造成很大的影响，从而造成电力供应不足或人员伤亡。

采用继电保护能有效避免上述问题，将影响范围降到最低，保证电网安全可靠。

关键词：高压变电站；继电保护；抗干扰技术1.变电站继电保护简介实际上，继电保护就是对电网进行实时监测和保护的一种方法。

它的基本思想就是在电网出现故障，对电网的正常运行造成一定的危害，或者对电网的安全造成威胁的时候，首先对其进行分析，并对其进行自动处理。

当电网出现异常时，能够将故障部件及时地从电网中删除，使连锁反应的产生降到最低。

在电源出现故障的情况下，通过继电器的自动报警，及时向工作人员报告故障，保证了电网的正常运行。

电力系统是一个大的、相互连接的系统，其中一个部件的故障会造成整个系统的故障。

确保电网运行的安全与稳定，降低其不利影响。

1.1关于继电保护实际上，继电保护就是对电网进行实时监测和保护的一种方法。

它的基本思想就是在电网出现故障，对电网的正常运行造成一定的危害，或者对电网的安全造成威胁的时候，首先对其进行分析，并对其进行自动处理。

当电网出现异常时，能够将故障部件及时地从电网中删除，使连锁反应的产生降到最低。

在电源出现故障的情况下，通过继电器的自动报警，及时向工作人员报告故障，保证了电网的正常运行。

电力系统是一个大的、相互连接的系统，其中一个部件的故障会造成整个系统的故障。

确保电网运行的安全与稳定，降低其不利影响。

1.2继电保护的重要性电力系统涉及的范围很广，设备也很复杂，而且设备之间的关系非常密切，任何一个环节的故障都有可能导致系统的大范围、大范围的破坏。

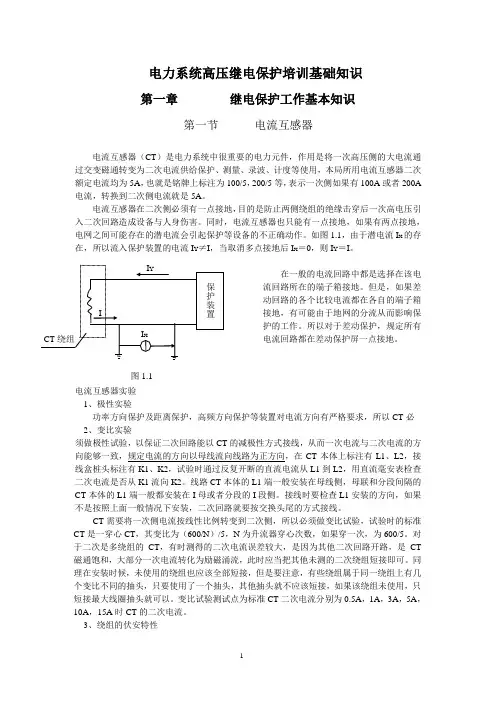

电力系统高压继电保护培训基础知识第一章继电保护工作基本知识 第一节 电流互感器电流互感器（CT ）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A ，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A 或者200A 电流，转换到二次侧电流就是5A 。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X 的存在，所以流入保护装置的电流I Y ≠I ，当取消多点接地后I X ＝0，则I Y ＝I 。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT 必2、变比实验须做极性试验，以保证二次回路能以CT 的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT 本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT 本体的L1端一般安装在母线侧，母联和分段间隔的CT 本体的L1端一般都安装在I 母或者分段的I 段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT 需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT 是一穿心CT ，其变比为（600/N ）/5，N 为升流器穿心次数，如果穿一次，为600/5。

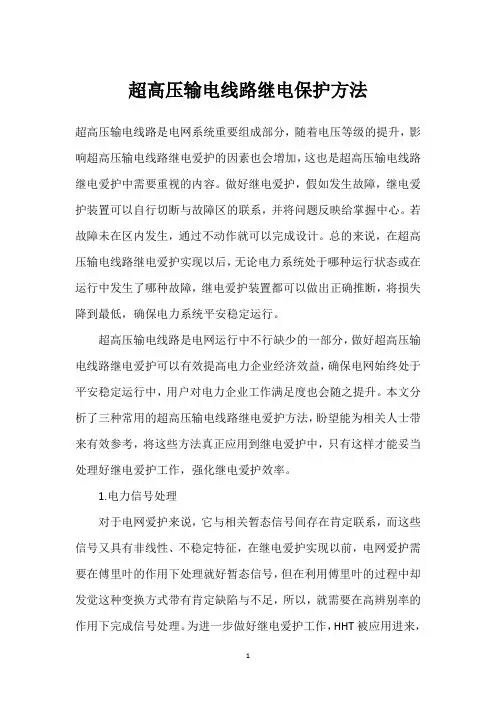

超高压输电线路继电保护方法超高压输电线路是电网系统重要组成部分，随着电压等级的提升，影响超高压输电线路继电爱护的因素也会增加，这也是超高压输电线路继电爱护中需要重视的内容。

做好继电爱护，假如发生故障，继电爱护装置可以自行切断与故障区的联系，并将问题反映给掌握中心。

若故障未在区内发生，通过不动作就可以完成设计。

总的来说，在超高压输电线路继电爱护实现以后，无论电力系统处于哪种运行状态或在运行中发生了哪种故障，继电爱护装置都可以做出正确推断，将损失降到最低，确保电力系统平安稳定运行。

超高压输电线路是电网运行中不行缺少的一部分，做好超高压输电线路继电爱护可以有效提高电力企业经济效益，确保电网始终处于平安稳定运行中，用户对电力企业工作满足度也会随之提升。

本文分析了三种常用的超高压输电线路继电爱护方法，盼望能为相关人士带来有效参考，将这些方法真正应用到继电爱护中，只有这样才能妥当处理好继电爱护工作，强化继电爱护效率。

1.电力信号处理对于电网爱护来说，它与相关暂态信号间存在肯定联系，而这些信号又具有非线性、不稳定特征，在继电爱护实现以前，电网爱护需要在傅里叶的作用下处理就好暂态信号，但在利用傅里叶的过程中却发觉这种变换方式带有肯定缺陷与不足，所以，就需要在高辨别率的作用下完成信号处理。

为进一步做好继电爱护工作，HHT被应用进来，有效强化了暂态信号处理力量。

通过实践得知，随着HHT法的运用，不仅可以有效提升超高压输电线路故障信号的推断力量，还能准时消退噪音，相关工作人员也可以准时了解到故障所在。

2.电流差动爱护通过讨论发觉，电力系统在运行中会发觉各种各样的故障，在电力系统故障发生以后，势必会消失故障信息。

之所以利用电流差动完成超高压输电线路继电爱护，主要是由于它可以爱护更为简单的拓扑结构，同时也可以消退电流重量，并从中获得有用故障信息。

利用电流差动实现超高压输电线路继电爱护，就是在线路两端设置合适的电流感应装置，且完成连接。

高压直流输电线路的继电保护技术随着电力系统的不断发展和扩大，高压直流输电线路的建设和运行已经成为现代电力系统的重要组成部分。

高压直流输电线路具有输电距离远、损耗小、占地少等优势，但同时也面临着诸如过流、接地故障等诸多问题。

为了保证高压直流输电线路的安全稳定运行，继电保护技术显得尤为重要。

本文将从继电保护技术的概念、原理、应用及发展趋势等方面进行阐述，以期为高压直流输电线路的建设和运行提供参考和帮助。

一、继电保护技术的概念继电保护技术是指在电力系统中为了保护设备、线路和电力系统的安全稳定运行而采取的各种措施和技术手段。

其主要任务是对电力系统中可能出现的各种故障进行及时、准确地检测、定位和消除，以确保系统的可靠性和安全性。

继电保护技术在电力系统中的地位至关重要，它是电力系统稳定运行的基石。

1. 故障检测：继电保护技术通过检测电力系统中可能出现的各种故障，如短路、地故障等，及时发现故障点和类型。

2. 故障定位：一旦出现故障，继电保护技术会根据故障的类型和位置，利用各种信号和信息对故障进行准确定位。

3. 故障隔离：继电保护技术在发现故障后，会迅速隔离故障部分，以减少对整个电力系统的影响，保证系统的安全运行。

4. 故障恢复：当故障得到隔离后，继电保护技术会通过各种控制手段，对故障进行恢复，使电力系统尽快恢复正常运行状态。

1. 过流保护：由于高压直流输电线路运行电流较大，所以过流保护是最基本的一种继电保护技术。

它主要通过设置过流保护装置，对输电线路中的过电流进行检测和保护，一旦出现过电流，保护装置就会迅速动作，切断故障部分，以保护线路和设备的安全。

2. 过压保护：高压直流输电线路在运行过程中，可能会出现过压情况，为了避免过压对设备和线路造成损害，需要设置过压保护装置，对过压进行及时保护。

3. 接地故障保护：接地故障是高压直流输电线路中常见的故障类型，因此需要设置接地故障保护装置，对接地故障进行准确检测和保护。

高压直流输电线路的继电保护技术
高压直流输电线路的继电保护技术是指在高压直流输电线路中，通过使用继电保护设
备来实现线路的保护和安全运行。

高压直流输电线路的继电保护技术在保证电网的可靠性
和稳定性方面起着重要作用。

下面将介绍高压直流输电线路的几种常用继电保护技术。

1. 过流保护
过流保护是高压直流输电线路中最基本、最重要的保护方式之一。

在高压直流输电线
路中，由于输电功率较大，线路上可能发生过流现象，如果不及时保护，会导致线路过载，甚至引发事故。

过流保护设备通过监测线路上的电流大小，一旦发现电流超过设定值，则
会发出保护信号，切断故障部分，保护线路的安全运行。

2. 短路保护
短路是高压直流输电线路中常见的故障类型之一，也是最容易引发事故的故障类型。

短路保护技术主要通过监测线路的电压和电流差值，一旦发现差值超过设定的阈值，即可
判断为短路故障，并及时切除短路故障区域，保护线路的安全运行。

5. 欠电压保护
欠电压保护是指对高压直流输电线路中可能出现的欠电压现象进行保护。

欠电压保护
技术可以通过监测线路的电压波动情况，一旦发现电压低于设定值，就会发出保护信号，
切断电源，保护线路设备的安全运行。

高压电动机的继电保护高压电动机一般应装设电流速断保护作为相间短路保护。

对生产过程中易发生过负荷的高压电动机，应装设过负荷保护。

对下列高压电动机应装设低电压保护：当电源电压短时降低或短路中断后，根据生产过程不允许或不需要自启动的电动机，以及为保证重要电动机自起动而需要断开的次要电动机，应装设低电压保护。

（一）电流速断保护一般采用两相一继电器式的电流速断保护，当灵敏度要求较高时，采用两相两继电器式结线。

电流速断保护动作后，使断路器跳闸。

电流速断的动作电流（速断电流），按躲过电动机的最大启动电流Ist.max来整定，整定的公式为：Iqb= Krel*Kw *Ist.max* KiKrel-----保护装置的可靠系数，对DL型电流继电器为1.4～1.6,对GL型为1.8～2.0。

Ist.max------电动机的最大启动电流(4～7倍)。

（二）电动机的过负荷保护过负荷的动作电流，按躲过电动机的额定电流In来整定，整定公式为：Iop= Krel*Kw *In* Kre*KiKrel-----保护装置的可靠系数，对DL型为1.2,对GL型为1.3。

Kw------保护装置的结线系数，对两相两继电器结线为1。

Kre------继电器的返回系数，可查相应继电器参数一般为0.8～0.85。

Ki--------互感器的变比。

过负荷保护的动作时间应大于电动机启动所需的时间，一般为10s～16s.。

对于启动困难的电动机可按实测的启动时间来整定一般须整定的项目为：1过电流值（有一定范围视继电器的型号如：5A型：2, 2.5, 3, 3.5, 4, 4.5,5, 10A型：4,5,6,7,8,9,10）可通过面板正视的插销螺丝选择档位。

2动作时间（有两种，一种0.5～4S,令一种有超过10S通过拧动白色塑料螺帽。

）3速断电流调节（电流倍数位2～8倍，可通过换算，调节时拧动电磁铁上方的白色塑料螺帽。

）电缆的选择校验高压电缆先按经济电流密度来选择截面。

第一部分电力系统继电保护一、概述电力系统继电保护是电网安全稳定运行的重要保证。

因此，继电保护的安全、可靠运行，一直受到电网各级管理部门的高度重视。

特别是当前，大容量机组的增加、电网容量的不断扩大，电网的安全稳定运行问题犹为重要。

因此，对继电保护装置的可靠运行，提出了新的、更高的标准和要求。

1.对继电保护装置的基本要求长期以来，为保证电网的安全可靠运行，对继电保护装置提出了以下几项基本要求：选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中无故障部分仍能继续安全运行。

快速性：在发生故障时，应力求保护装置能迅速切除故障。

快速切除故障可以提高电力系统并列运行的稳定性、减少用户在电压降低的情况下工作的时间、缩小故障元件的损坏程度、防止大电流流过非故障设备引起损坏等。

灵敏性：指对于其保护范围内发生故障或不正常的运行状态的反应能力。

实质上是要求继电保护应能反应在保护范围内所发生的所有故障和不正常运行状态。

可靠性：要求保护装置在应该动作时可靠动作；在不应该动作时不应误动，即既不应该拒动也不应该误动。

2.《反措》对继电保护的要求从上个世纪90年代开始，国家电网公司先后颁布了《电力系统继电保护及安全自动装置反措要点》、《二十五项反措》、《十八项反措》等反事故措施。

根据这些《反措》的要求，220kV 及以上的线路、母线、接入220kV电压等级的变压器保护必须按双重化配置。

而且，《反措》还对保护做出了具体规定和要求。

《反措》对保护的基本要求：保护双重化的基本要求（1）同一元件的两套主保护分别安装于不同的盘柜；（2）两套主保护的电流分别取自电流互感器不同的二次绕组；（3）两套主保护的直流电源须取自不同的直流母线；（4）每套主保护必须设置各自独立的跳闸出口，动作于断路器不同的跳闸线圈；（5）保护装置的操作箱、断路器控制回路及跳闸线圈须按双重化的原则设置，两组跳闸回路的控制电源取自不同的直流母线；3．对保护运行和回路的基本要求（1）变压器非电量保护不起动失灵保护。

关于高压电网继电保护原理及技术分析摘要：继电保护为高压电网的元件故障、异常运行提供了可靠的安全保障，为电网检修确定了方向，并提供了必要的数据参考，即便有故障发生，也能将其及时切除，使其它元件设备免遭损坏，保持正常运行。

关键词：高压电网；继电保护原理；技术引言电力系统在运行的过程中会出现各种各样的故障，所以必须做好相对的防范措施，尽量减少故障的发生，继电保护系统是指在故障产生的时候可以快速并有效的切断与故障相关的元件，从而防止故障波及到其他线路，切断电路这个任务就是由继电保护系统和相关的自动装置完成的。

1高压电网继电保护原理对于高压电网的继电保护而言，装置应具有以下功能：对被保护元件所处状态进行区分，确认是否存在故障，若存在故障还应区分故障属于区外还是区内。

要实现这样的目标，应将电网故障发生前和发生后的物理量改变作为依据。

高压电网在产生故障以后，工频电气量发生的变化具有以下显著特征：1）电流明显增大。

发生短路后，电源和故障点存在的设备与线路电路会从负荷电流快速增加到远超负荷电流；2）电压明显降低。

如果高压电网中有相间短路或接地短路，则电网上各个点的实际相间电压都会大幅降低，而且与短路点越近，下降越多；3）电压和电流的相位角发生变化。

在高压电网正常运行过程中，电压和电流相位角实际上是负荷对应的功率因数角，通常在20°左右。

而在有三相短路故障发生后，相位角将取决于阻抗角，因此增加到60°－85°，此外在保护反方向三相短路情况下，相位角将在此基础上＋180°；4）测量阻抗出现明显变化。

对于测量阻抗，实际上就是测量点的电压和电流比值。

在正常运行状态下，这一阻抗就是负荷的阻抗，而发生金属性短路故障时，将从负荷的阻抗改变成线路的阻抗，数值上明显减小，但阻抗角会有所增大。

当有不对称短路故障发生时，会产生相序分量，若存在两相短路或单相接地短路，则会有负序电压分量及负序电流；在单相接地的情况下，将出现负序及零序电流与电压分量。

高压电动机的继电保护一、高压电动机的相间短路保护对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。

也可以采用两相差接线，即两相一继电器接线。

ZG电力自电流速断的动作电流按躲过电动机的最大启动电流来整定。

二、电动机的过压保护过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。

由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。

过负荷的动作电流按躲过电动机的最大启动电流来整定。

过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。

三、高压电机的低电压保护当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。

对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取0.5s；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。

四、高压电动机的差动保护在小电流接地的供电系统中，可以采用两相两继电器的差动保护接线，差动保护的动作电流按躲过电动机额定电流In 来整定，主要考虑二次回路断线时不至于引起误动作。

五、同步电动机的失步保护采用两相差接线对同步电动机的失步进行保护。

当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作。

反应转子回路内交变电流的失步保护,在同步电动机的转子回路中串接电流互感器，正常运行时转子回路中流过直流电流，互感器的二次侧不产生感应电动势，保护装置不动作，当同步电动机发生失步运行时，转子回路中感应出交变电流，通过电流互感器使二次侧保护继电器动作。

很多电⼯不明⽩的⾼压继电保护知识，⽼电⼯今天总结给⼤家对于继电保护装置，很多电⼯应该接触过，⾼压柜特别是KYN28柜(中置柜）经常配置的⼀种装置，但是对于继电保护装置⼤家⼜有多少了解呢？继电保护装置今天我们⼀起从下⾯⼏个⽅⾯来初步认识下。

1，什么是继电保护装置及装置作⽤？2，继电保护装置的任务？3，继电保护装置的动作特点？4，继电保护装置的原理？5，继电保护装置的保护类型？6，继电保护装置的整定值如何计算？什么是继电保护装置及装置作⽤？当电⼒系统中的电⼒元件（如发电机、线路等）或电⼒系统本⾝发⽣了故障危及电⼒系统安全运⾏时，能够向运⾏值班⼈员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终⽌这些事件发展的⼀种⾃动化措施和设备。

实现这种⾃动化措施的成套设备，⼀般通称为继电保护装置。

继电保护装置的任务?1，监视电⼒系统的正常运⾏，当电⼒系统发⽣异常运⾏时（如在中性点不直接接地的供电系统中，发⽣单相接地故障等），继电保护装置应准确的做出判断并发出相应的信号或警告。

2，当电⼒系统发⽣⾜以损坏设备或者危机系统安全运⾏的故障时，继电保护装置应能可靠动作，切除故障点，防⽌事故扩⼤。

3，继电保护装置还⽤以实现电⼒系统⾃动化和远控化，如⾃动重合闸、遥控、遥信等。

继电保护的动作特点？1，动作选择性：当电⼒系统发⽣故障时，继电保护动作，但只切除系统中的故障部分，其他⾮故障部分仍然继续供电。

2，动作迅速性：为了减少电⼒系统发⽣故障时造成的损失，要求继电保护装置能快速切除故障，因此，整定时间不宜过长。

对某些主设备或者重要线路应采⽤快速动作的装置以0秒时限使断路器跳闸。

（⼀般速断时间不超过0.2S。

）3，动作灵敏度：对于继电保护装置，应验算整定值是否有⾜够的灵敏度。

也就是说，不论故障点的位置和故障性质，都应灵敏的做出反应。

4，动作可靠性：指系统在保护范围内发⽣故障时，装置应可靠动作，⽽在正常运⾏状态时，继电保护装置不误动作。
