电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。

为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。

本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。

在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。

电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。

电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。

通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。

3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。

通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。

二、类型主保护是指继电保护中最基本、最重要的保护方式。

它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。

2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。

通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。

三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。

1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。

2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。

电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。

电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。

继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。

电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。

通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。

电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。

差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。

差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。

差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

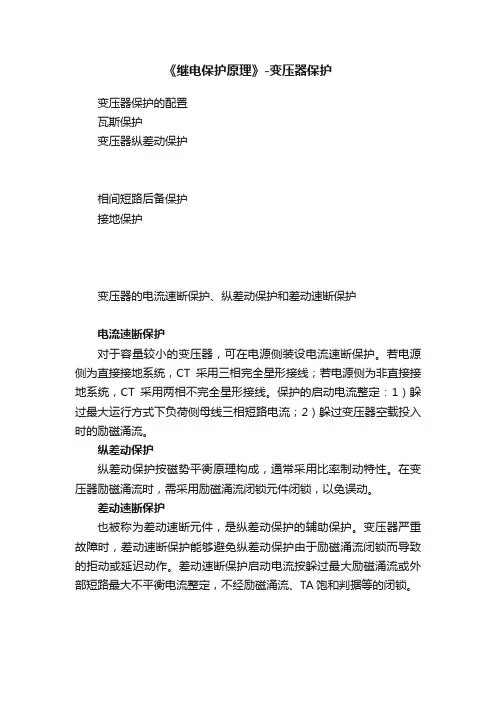

《继电保护原理》-变压器保护
变压器保护的配置
瓦斯保护
变压器纵差动保护
相间短路后备保护
接地保护
变压器的电流速断保护、纵差动保护和差动速断保护
电流速断保护
对于容量较小的变压器，可在电源侧装设电流速断保护。

若电源侧为直接接地系统，CT采用三相完全星形接线；若电源侧为非直接接地系统，CT采用两相不完全星形接线。

保护的启动电流整定：1）躲过最大运行方式下负荷侧母线三相短路电流；2）躲过变压器空载投入时的励磁涌流。

纵差动保护
纵差动保护按磁势平衡原理构成，通常采用比率制动特性。

在变压器励磁涌流时，需采用励磁涌流闭锁元件闭锁，以免误动。

差动速断保护
也被称为差动速断元件，是纵差动保护的辅助保护。

变压器严重故障时，差动速断保护能够避免纵差动保护由于励磁涌流闭锁而导致的拒动或延迟动作。

差动速断保护启动电流按躲过最大励磁涌流或外部短路最大不平衡电流整定，不经励磁涌流、TA饱和判据等的闭锁。

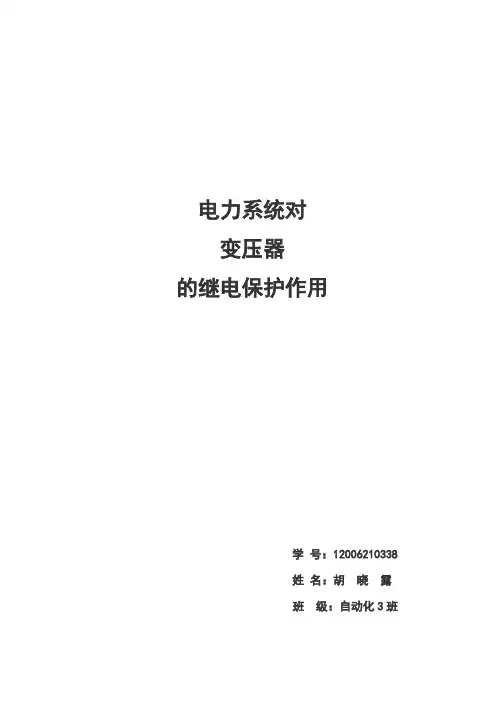

电力系统对变压器的继电保护作用学号：*****************班级：自动化3班电力系统对变压器的继电保护一：绪论电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。

什么是电力系统中的继电保护系统事故的发生，除了由于自然条件的因素以外，一般者是由于设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当而引起的。

因此，只要充分发挥人的主观能动性，正确地掌握客观规律，加强对设备的维护和检修，就可能大大减少事故发生的机率，把事故消灭在发生之前。

在电力系统中，除应采取各项积极措施消除或减少发生故障的可能性以外，故障一旦发生，必须迅速而有选择性地切除故障元件，这是保证电力系统安全运行的最有效方法之一。

切除故障的时间常常要求小到十分之几甚至百分之几秒，实践证明只有装设在每个电气元件上的保护装置才有可能满足这个要求。

这种保护装置直到目前为止，大多是由单个继电器或继电器与其附属设备的组合构成的，故称为继电保护装置。

继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本任务是：1.自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行；2.反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

此时一般不要求保护迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免不必要的动作和由于干扰而引起的误动作。

二：变压器的继电保护变压器的不正常工作状态主要有过负荷、外部短路引起的过电流、外部接地短路引起的中性点过电压、油箱漏油引起的油面降低或冷却系统故障引起的温度升高等。

此外，大容量变压器，由于其额定工作磁通密度较高，工作磁密与电压频率比成正比例，在过电压或低频率下运行时，可能引起变压器的过励磁故障等。

电力变压器的继电保护前言电力变压器是电力系统中重要的电器设备之一，也是电能转化和传输的核心设备之一。

在长期运行中，变压器会面临各种各样的故障风险，其中一些故障甚至会导致损失极大的事故。

因此，对于变压器的保护至关重要。

而继电保护是一种重要的保护方式之一，本文将讨论电力变压器的继电保护。

继电保护概述继电保护是一种在电力系统中使用的保护技术，利用电流、电压等电气信号作为控制或触发信号，对电力系统进行监控和保护。

其目的是检测电力系统中的故障，及时确定故障位置和类型，并采取相应的措施避免故障继续扩大，从而确保电力系统的正常运行。

继电保护经过多年的发展，已经成为电力系统中重要的保护手段之一。

它具有灵敏、快速、准确、可靠的特点，大大提高了电力系统的安全性和稳定性。

同时，随着科技的不断进步，继电保护的应用领域也不断拓展，越来越多的电器设备开始采用继电保护技术。

变压器的故障与保护电力变压器作为电力系统的关键设备之一，其安全运行对于电力系统的正常运转至关重要。

变压器在长期运行中可能面临多种故障，例如：1.绕组短路；2.油变质和泄漏；3.绝缘劣化等。

当变压器发生故障时，其对电力系统的影响将是很严重的。

因此，对于变压器的保护，早期主要是采用熔断器等保护方式，但这种保护方式在检测故障时速度慢、精度低、可靠性差等问题面前显得力不从心。

随着继电保护技术的成熟和发展，变压器的保护方式也得到了极大的提升。

目前常用的变压器保护方案包括过电压保护、欠电压保护、差动保护、绕组温度计保护等。

变压器差动保护变压器差动保护是变压器保护中最常用的保护方式之一。

它可以对变压器的绝大多数故障进行保护，包括内部故障、一侧绕组与另一侧绕组之间的短路故障等。

差动保护的核心思想是比较变压器的两个绕组所流过的电流是否相等，若不相等则表示变压器内部可能存在故障。

在差动保护系统中，将电流变压器（CT）的输出作为输入，通过比较两边输入信号的大小，判断系统故障类型以及故障位置。

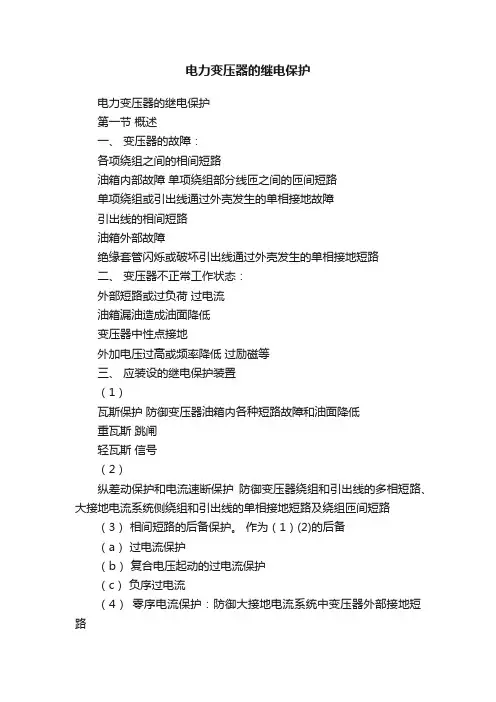

电力变压器的继电保护电力变压器的继电保护第一节概述一、变压器的故障：各项绕组之间的相间短路油箱内部故障单项绕组部分线匝之间的匝间短路单项绕组或引出线通过外壳发生的单相接地故障引出线的相间短路油箱外部故障绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路二、变压器不正常工作状态：外部短路或过负荷过电流油箱漏油造成油面降低变压器中性点接地外加电压过高或频率降低过励磁等三、应装设的继电保护装置（1）瓦斯保护防御变压器油箱内各种短路故障和油面降低重瓦斯跳闸轻瓦斯信号（2）纵差动保护和电流速断保护防御变压器绕组和引出线的多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路（3）相间短路的后备保护。

作为（1）(2)的后备（a）过电流保护（b）复合电压起动的过电流保护（c）负序过电流（4）零序电流保护：防御大接地电流系统中变压器外部接地短路（5）过负荷保护：防御变压器对称过负荷（6）过励磁保护：防御变压器过励磁第二节：变压器纵差动保护一、构成变压器纵差动保护的基本原则正常运行或外部故障时所以两侧的CT变比应不同，且应使即：或=即：按相实现的纵差动保护，其电流互感器变比的选择原则是两侧CT变比的比值等于变压器的变比。

二．不平衡电流产生的原因和消除方法：理论上，正常运行和区外故障时，Ij=I1'- I2'=0。

实际上，很多因素使Ij= Ibp≠0 。

（Ibp为不平衡电流）下面讨论不平衡电流产生的原因和消除方法：1．由变压器两侧电流相位不同而产生的不平衡电流：（Υ/Δ-11）Y.d11 接线方式——两侧电流的相位差30°。

消除方法：相位校正。

变压器Y侧CT（二次侧）：Δ形。

Y.d11变压器Δ侧CT（二次侧）：Y形。

Y.Y12可见,差动臂中的同相位了,但.为使正常运行或区外故障时, Ij=0,则应使即高压侧电流互感变比应加大√3倍.该项不平衡电流已清除.2.由计算变比与实际变比不同而产生的不平衡电流:CT的变比是标准化的,如:600/5,800/5,1000/5,1200/5.所以,很难完全满足或即Ij≠0,产生Ibp.消除方法:利用差动继电器的平衡线圈进行磁补偿.假设正常运行和区外故障时, I2'>I2',Wph接电流小的一侧, I2'.I2'- I2'→Wcd(I2'- I2') I2'→Wph I2'调整Wph,使Wcd(I2'- I2')= Wph I2'.磁势抵消.铁芯中,Φ=Φcd-Φph=0. 所以W2中无感应电势,J不动作.实际上, Wph.js可能不是整数. Wph.zd应是整数.故仍有一残余的不平衡电流.Ibp=ΔfzdId.max/ nl1其中: Δfzd=(Wph.js-Wph.zd)/ (Wph.js+Wph.zd)Id.max ―外部故障时,流过变压器高压侧的最大短路电流.此不平衡电流在整定计算中应予以考虑.3.由两侧电流互感器型号不同而产生的不平衡电流:(CT变换误差)Ibp.CT =Ktx?Ker?Id.max/ nl1 其中Ktx =1此不平衡电流在整定计算中应予以考虑.4.由变压器带负荷调整分接头而产生的不平衡电流:改变分接头→改变nB→破坏nl2/ nl1= nB或的关系.产生新的不平衡电流.(CT二次侧不允许开路,即nl2, nl1不能改变), Ibp. ΔU=±ΔU? Id.max/ nl1 无法消除.此不平衡电流在整定计算中应予以考虑.由以上分析可知,稳态情况下, Ibp由三部分组成.Ibp= Ibp.T+ Ibp.CT +Ibp. ΔU5.暂态情况下的不平衡电流:⑴ 非周期分量的影响:比稳态Ibp大,且含有很大的非周期分量,持续时间比较长(几十周波).最大值出现在短路后几个周波. 引入非周期分量函数Kfzq.Ibp.CT=Kfzq?Ker?Ktx?Id.max/ nl1措施:快速饱和中间变流器,抑制非周期分量.⑵ 由ILy产生的不平衡电流:当变压器电压突然增加的情况下(如:空载投入,区外短路切除后).IL↑→ 励磁涌流. 可达(6-8) Ie.其波形参看教材173页,图6-2.特点:① 有很大的直流分量.(80%基波)② 有很大的谐波分量,尤以二次谐波为主.(20%基波)③ 波形间出现间断.(削去负波后)措施:① 采用具有速饱和铁芯的差动继电器;② 间断角原理的差动保护;③ 利用二次谐波制动;④ 利用波形对称原理的差动保护。

电力变压器继电保护电力变压器是电力系统中不可或缺的重要设备之一，其作用是将高压电能转换为低压电能或者将低压电能转换为高压电能，以满足不同电气设备的电压要求。

电力变压器在输配电系统中承担着关键的作用，因此其可靠性和安全性非常重要。

为了确保变压器的安全运行，在变压器的保护中，继电保护技术起着至关重要的作用。

一、继电保护的作用继电保护系统是电力系统中非常重要的一部分，其作用是及时检测电力系统中的故障并采取相应的措施来隔离故障，以保护设备和保障系统的安全稳定运行。

变压器继电保护系统能够对变压器进行全面的监测和保护，一旦变压器出现故障，继电保护系统将能够做出快速的响应，避免或者减少故障给变压器带来的损害。

继电保护技术在电力变压器的应用中显得尤为重要。

二、变压器继电保护的原理变压器继电保护系统的原理是在变压器中安装有感应电流互感器和感应电压互感器，这些传感器能够对变压器的电流、电压等参数进行监测，并将监测到的数据传输到继电保护装置中进行处理。

继电保护装置会根据预先设定的保护参数和逻辑来判断变压器是否存在故障，并且确定故障的类型和位置。

一旦确定了故障的存在，继电保护装置将立即采取相应的措施，例如发出信号给断路器来分断故障点，或者给出警示信号以通知运维人员等。

三、常见的变压器继电保护功能1. 过流保护：当变压器出现短路或者过负荷情况时，将导致变压器内部的电流急剧增加，这时过流保护将会发出信号并采取措施来隔离故障，并且避免给变压器带来更大的损害。

2. 零序保护：用于保护变压器内部的短路和接地故障，能够有效地预防变压器出现电气故障，确保变压器的安全运行。

3. 差动保护：利用继电保护装置对变压器两侧的电流值进行比较，以确定变压器内部是否存在短路故障，是一种高精度的保护方式，被广泛应用于变压器保护中。

4. 欠电压保护：用于监测变压器的输入端是否存在欠电压情况，避免因为欠电压导致变压器无法正常运行。

5. 过电压保护：相对于欠电压保护，过电压保护则是用于监测电压输入端的过高电压情况，确保变压器内部设备不会受到过电压的损坏。

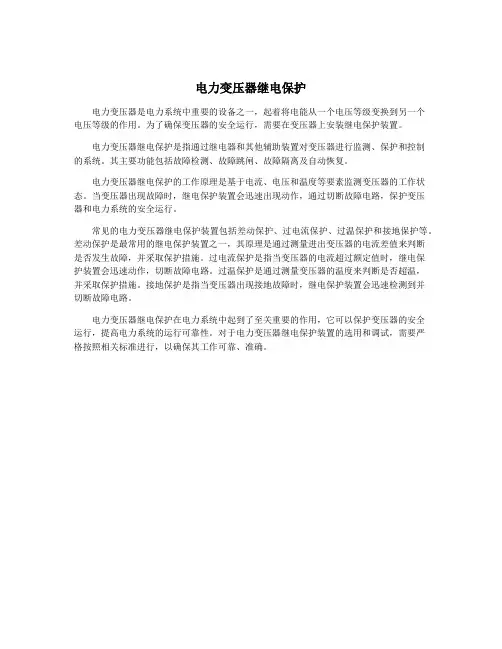

电力变压器继电保护
电力变压器是电力系统中重要的设备之一，起着将电能从一个电压等级变换到另一个
电压等级的作用。

为了确保变压器的安全运行，需要在变压器上安装继电保护装置。

电力变压器继电保护是指通过继电器和其他辅助装置对变压器进行监测、保护和控制
的系统。

其主要功能包括故障检测、故障跳闸、故障隔离及自动恢复。

电力变压器继电保护的工作原理是基于电流、电压和温度等要素监测变压器的工作状态。

当变压器出现故障时，继电保护装置会迅速出现动作，通过切断故障电路，保护变压
器和电力系统的安全运行。

常见的电力变压器继电保护装置包括差动保护、过电流保护、过温保护和接地保护等。

差动保护是最常用的继电保护装置之一，其原理是通过测量进出变压器的电流差值来判断
是否发生故障，并采取保护措施。

过电流保护是指当变压器的电流超过额定值时，继电保
护装置会迅速动作，切断故障电路。

过温保护是通过测量变压器的温度来判断是否超温，
并采取保护措施。

接地保护是指当变压器出现接地故障时，继电保护装置会迅速检测到并
切断故障电路。

电力变压器继电保护在电力系统中起到了至关重要的作用，它可以保护变压器的安全
运行，提高电力系统的运行可靠性。

对于电力变压器继电保护装置的选用和调试，需要严
格按照相关标准进行，以确保其工作可靠、准确。

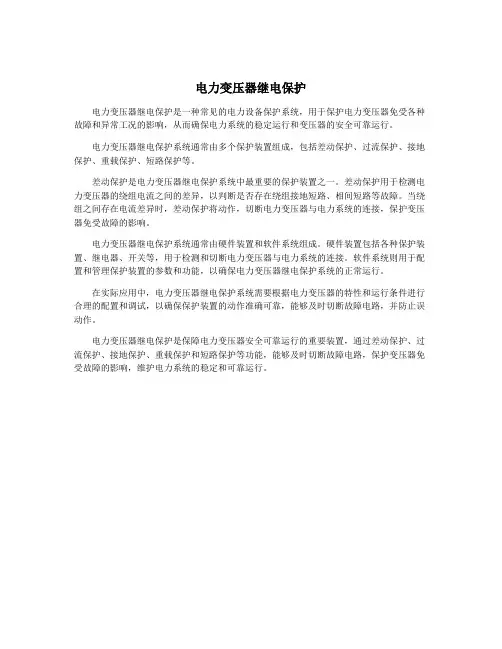

电力变压器继电保护
电力变压器继电保护是一种常见的电力设备保护系统，用于保护电力变压器免受各种故障和异常工况的影响，从而确保电力系统的稳定运行和变压器的安全可靠运行。

电力变压器继电保护系统通常由多个保护装置组成，包括差动保护、过流保护、接地保护、重载保护、短路保护等。

差动保护是电力变压器继电保护系统中最重要的保护装置之一。

差动保护用于检测电力变压器的绕组电流之间的差异，以判断是否存在绕组接地短路、相间短路等故障。

当绕组之间存在电流差异时，差动保护将动作，切断电力变压器与电力系统的连接，保护变压器免受故障的影响。

电力变压器继电保护系统通常由硬件装置和软件系统组成。

硬件装置包括各种保护装置、继电器、开关等，用于检测和切断电力变压器与电力系统的连接。

软件系统则用于配置和管理保护装置的参数和功能，以确保电力变压器继电保护系统的正常运行。

在实际应用中，电力变压器继电保护系统需要根据电力变压器的特性和运行条件进行合理的配置和调试，以确保保护装置的动作准确可靠，能够及时切断故障电路，并防止误动作。

电力变压器继电保护是保障电力变压器安全可靠运行的重要装置，通过差动保护、过流保护、接地保护、重载保护和短路保护等功能，能够及时切断故障电路，保护变压器免受故障的影响，维护电力系统的稳定和可靠运行。

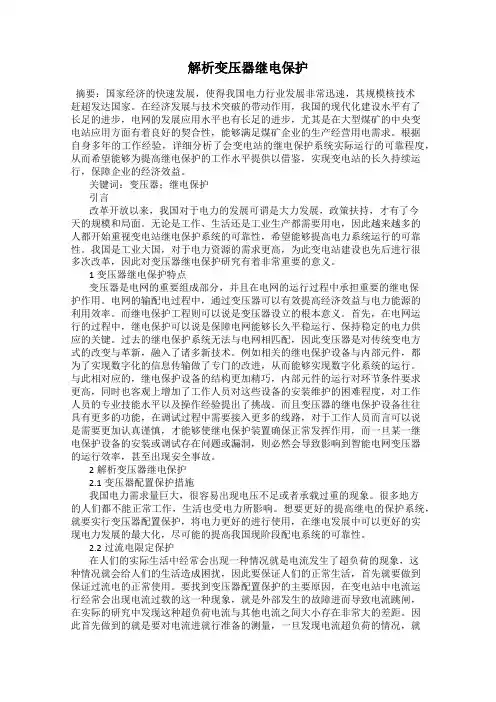

解析变压器继电保护摘要：国家经济的快速发展，使得我国电力行业发展非常迅速，其规模核技术赶超发达国家。

在经济发展与技术突破的带动作用，我国的现代化建设水平有了长足的进步，电网的发展应用水平也有长足的进步，尤其是在大型煤矿的中央变电站应用方面有着良好的契合性，能够满足煤矿企业的生产经营用电需求。

根据自身多年的工作经验，详细分析了会变电站的继电保护系统实际运行的可靠程度，从而希望能够为提高继电保护的工作水平提供以借鉴，实现变电站的长久持续运行，保障企业的经济效益。

关键词：变压器；继电保护引言改革开放以来，我国对于电力的发展可谓是大力发展，政策扶持，才有了今天的规模和局面。

无论是工作、生活还是工业生产都需要用电，因此越来越多的人都开始重视变电站继电保护系统的可靠性，希望能够提高电力系统运行的可靠性。

我国是工业大国，对于电力资源的需求更高，为此变电站建设也先后进行很多次改革，因此对变压器继电保护研究有着非常重要的意义。

1变压器继电保护特点变压器是电网的重要组成部分，并且在电网的运行过程中承担重要的继电保护作用。

电网的输配电过程中，通过变压器可以有效提高经济效益与电力能源的利用效率。

而继电保护工程则可以说是变压器设立的根本意义。

首先，在电网运行的过程中，继电保护可以说是保障电网能够长久平稳运行、保持稳定的电力供应的关键。

过去的继电保护系统无法与电网相匹配，因此变压器是对传统变电方式的改变与革新，融入了诸多新技术。

例如相关的继电保护设备与内部元件，都为了实现数字化的信息传输做了专门的改进，从而能够实现数字化系统的运行。

与此相对应的，继电保护设备的结构更加精巧，内部元件的运行对环节条件要求更高，同时也客观上增加了工作人员对这些设备的安装维护的困难程度，对工作人员的专业技能水平以及操作经验提出了挑战。

而且变压器的继电保护设备往往具有更多的功能，在调试过程中需要接入更多的线路，对于工作人员而言可以说是需要更加认真谨慎，才能够使继电保护装置确保正常发挥作用，而一旦某一继电保护设备的安装或调试存在问题或漏洞，则必然会导致影响到智能电网变压器的运行效率，甚至出现安全事故。

变压器继电保护1、变压器故障和异常类型相间短踏川陋内部故障1绕组励晔¥J L单相接地短路u变压器歆障jr引线及嘉熟衾蔗各种相间短路& 油箱外牙故障，「、|接地故障¥+1「过电浦变压器的不正常状态4油面降陶过励碳?对变压器来说，内部故障都十分危险，因为油箱内部故障时产生的电弧，将引起绝缘物质的剧烈汽化，从而引起爆炸。

异常类型：由于外部相间短路引起的过电流、外部接地短路引起的过电流和中性点过电压；负荷超过额定容量引起的过负荷以及漏油等原因引起的油面降低、油温升高和冷却故障等。

过励磁：对于变压器，由于其额定工作时的磁通密度相当接近铁芯的饱和磁通密度，因此在高电压或低频等异常运行方式下，还会发生变压器过励磁故障。

2、变压器应装设如下保护：(1)瓦斯保护为反应变压器油箱内部各种短路故障和油面降低，对于800kVA及以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。

(2)纵差动保护或电流速断保护单独运行容量在1万kVA (并联运行时容量在6300kVA)及以上的变压器，采用纵差保护作为反应变压器绕组、绝缘套管和引出线的相间短路的主保护。

对容量为10000kVA以下的变压器，且其过电流保护的时限大于0.5秒，可用电流速断代替纵差动保护。

对2000kVA以上变压器当电流速断的灵敏度不能满足时也应装纵差动保护。

(3)过电流保护为反应外部相间短路引起的过电流和作为瓦斯、纵差保护(或电流速断保护)的后备保护。

(4)零序电流保护以提高发生单相接地时保护的灵敏度。

(5)过负荷保护(6)过励磁保护高压侧电压为500kV及以上的变压器，对频率降低和电压升高而引起变压器励磁电流增大，应装设过励磁保护。

2.1变压器的瓦斯保护瓦斯保护是反应变压器油箱内部气体的数量和流动的速度而动作的保护，保护变压器油箱内各种短路故障，特别是对绕组的相间短路和匝间短路。

工作原理：由于短路点电弧的作用，将使变压器油和其他绝缘材料分解，产生气体。
