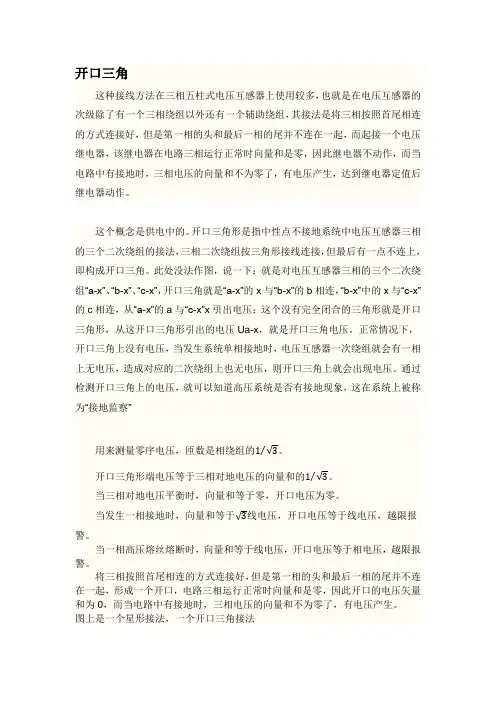

开口三角这种接线方法在三相五柱式电压互感器上使用较多，也就是在电压互感器的次级除了有一个三相绕组以外还有一个辅助绕组，其接法是将三相按照首尾相连的方式连接好，但是第一相的头和最后一相的尾并不连在一起，而起接一个电压继电器，该继电器在电路三相运行正常时向量和是零，因此继电器不动作，而当电路中有接地时，三相电压的向量和不为零了，有电压产生，达到继电器定值后继电器动作。
这个概念是供电中的。
开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”⁄。
用来测量零序电压，匝数是相绕组的1√3⁄。
开口三角形端电压等于三相对地电压的向量和的1√3当三相对地电压平衡时，向量和等于零，开口电压为零。
当发生一相接地时，向量和等于√3线电压，开口电压等于线电压，越限报警。
当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警。
将三相按照首尾相连的方式连接好，但是第一相的头和最后一相的尾并不连在一起，形成一个开口，电路三相运行正常时向量和是零，因此开口的电压矢量和为0，而当电路中有接地时，三相电压的向量和不为零了，有电压产生。
图上是一个星形接法，一个开口三角接法1、为什么要防止电压反充电？在各级运行管理规程中，都明确规定了系统一次设备倒闸操作时，应特别注意防止PT二次回路向一次回路反充电。

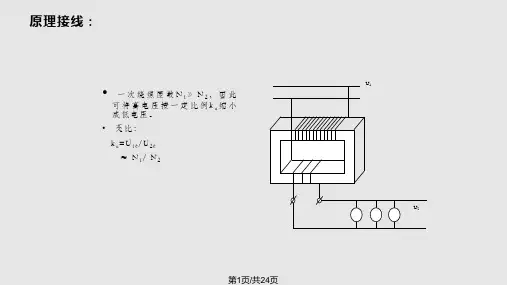

PT开口三角(三相五柱式电压互感器)的工作原理PT开口三角（三相五柱式电压互感器）的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。
电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。
三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。
信息来源:图1 电压互感器二次通过b相及JB接地原理图信息来源:图2 电压互感器二次不接地原理图信息来源:1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。
如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。
对中性点直接接地系统，可用辅助二次绕组的相电压同步。
信息来自:1.1.2 在保护回路中信息来源:在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV 以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。
②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。
若单独从接地点引接零序方向继二次侧固定为100 V)。
二次侧线圈所接入的各种仪表和继电器的绝缘等级低，并且经常与人员接触，如果电压互感器的一、二次线圈之间的绝缘被击穿，一次侧的高压将直接加到二次侧线圈上，极易危及人身和设备安全。
PT开口三角〔三相五柱式电压互感器〕的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器根本一样。
电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。
三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。
信息来源:.tede.图1 电压互感器二次通过b相及接地原理图信息来源:.tede.图2 电压互感器二次不接地原理图信息来源:tede.1.1 电压互感器二次绕组两种接地方式的比拟信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。
如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，那么接线更为简单)，同步接线简单。
对中性点直接接地系统，可用辅助二次绕组的相电压同步。
信息来自:.tede.1.1.2 在保护回路中信息来源:.tede.在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时假设再发生一相或两相断线，将导致保护误动作。
②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于根本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。
假设单独从接地点引接零序方向继电器回路，那么接线信息来自:.tede.较为复杂。
信息来自:.tede.在中性点接地系统中，由于中性点无任何断开触点，可靠性高。
正常时，由于3U取自PT的变比为／／，因此PT开口三角所属三绕组电压Ua ＝Ub＝Uc＝100／3 V，（1）开口三角绕组接反一相(c相)接反时，3＝－2c ，即3U＝66．7V；两相(b、c)接反时，30＝a－b－c＝2a，即3U＝66．7V。
（2）二次中性线断线二次中性线断线时，由于各相二次负载相同，二次三相电压不变，指示为U a ＝Ub＝Uc＝100／＝57．7V；当一次系统发生单相接地时，由于二次三相电压所构成的电压三角形Δabc为等边三角形，相同的各相二次负载所产生的三相对称电压在二次中性线断口形成57．7V的断口电压，因此二次三相电压仍不变，指示为57．7V，但开口三角电压为100V。
（3）一次一相(两相)断线由于PT二次相间和各相均有负载，其负载阻抗所形成电路决定断相电压，以及三相磁路系统的影响，断相电压不为0，但要降低，其它相电压正常。
图1 单电源单回线断线运行一相(C相)断线时，30＝a＋b＝－c，即3U＝33．3V；两相(B、C)断线时，30＝a，即3U＝33．3V。
（4）二次一相(两相)断线由于无磁路系统的影响，断相电压比一次断线时要低，其他相正常。
电压互感器二次侧有基本二次侧和辅助二次侧，变比是不同的，一般应为10/0.1/（0.1/√3）。
开口三角是辅助二次侧，所以应为10/（0.1/√3）。
一般10kV系统电压互感器的变比应该是10/0.1/（0.1/3）.当高压一相熔丝熔断时，开口三角对应相电压为零，故开口三角侧电压为另外两相电压之相量和，大小与相电压相等，所以是100/3V。
当系统出现接地时，由于10kV系统是中性点不接地系统，所以接地相对地电压为零，而另外两相电压对地电压升高√3倍，而它们的相量和是3倍的相电压，所以开口三角侧为100V。
PT的开口三角电压1.开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
简单说明下：就是对电压互感器三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”的dn与“db-dn”的db相连，“db-dn”中的dn与“dc-dn”的dc相连，从“da-dn”的da与“dc-dn”dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”2.开口三角接线的检查(1)不能以检查3U。
回路是否有不平衡电压的方法来确认3U。
回路良好。
(2)不能单独依靠“六角图”测试方法确证3U。
构成的方向保护的极性关系正确。
(3)可以包括电流及电压互感器及其二次回路联接与方向元件等综合组成的整体进行试验，以确证整组方向保护的极性正确。
(4)对于正常时采用自产3U。
，而PT断线时采用外接3U。
的保护装置一定要验证整组方向保护的极性正确。
(5)最根本的办法，是查清电压及电流互感器极性，所有由互感器端子到继电保护盘的联线和盘上零序方向继电器的极性，作出综合的正确判断。
3.开口三角电压的作用在三相PT的二次侧接成开口三角形,用以发生接地故障时做继电保护所用。
当系统发生单相接地故障时，电压互感器一次绕组相电压一相为零，另两相升高√3倍，相应的二次绕组、剩余电压绕组的相电压也升高√3倍。
剩余电压绕组的三相绕组中，一相电压为零，另两相电压为伏，且两相电压夹角为60度，所以PT二次侧输出为幅值2√3×U相的两相矢量和，所以开口三角的输出为100伏。
