电压互感器开口三角接线的探讨

JBO击穿保险及PT开口三角形接法电压互感器低压侧装设JBO型击穿保险接地，一般用在不接地系统中PT二次中性点不接地，而采用其它相接地系统，一般安装在PT 中性点对地。

防止在接地相熔断器熔断时，主要是防止高电压穿入二次回路造成二次回路电压升高，电压升高对二次设备就人身造成伤害。

通过击穿保险接地，可以有效防止这种情况的发生（数百伏电压可击穿，一般是200），正常工作时，击穿保险又保证与大地绝缘！一般来说，电压互感器是比较容易“出事”的设备，当电压互感器被击穿后，高压就会通过点互感器传过二次侧，有了JBO型击穿保险，在过电压作用下，击穿保险被击穿形成接地短路，保证了二次设备免受过电压的侵害。

JBO型击穿保险的试验方法主要是进行绝缘试验和动作电压试验。

但实验后就造成击穿保险的损坏，一般是抽样试验，使用现场不用试验。

开口是指PT二次的接线方法是采用开口三角的，A尾接B头、B 尾接C头、剩下A头合C尾中间接一个电压继电器。

正常的时候Ua+Ub+Uc=0,发生故障的时候Ua+Ub+Uc不等于0，就会出现电压。

PT的开口三角作用；主要监视母线接地故障，测得电压是零序电压，开口三角在设备正常状况下理论上没有电压，但是由于系统不是绝对平衡，可能有5左右的电压，当发生线路单相接地故障时，开口三角就会有100电压，这种情况是大接地系统，当小接地或者不接地系统另当别论。

PT爆炸最直接的原因是互感器绝缘被击穿。

再就是线路有谐振，发生过电压雷过电压。

空载时除了谐振过电压，如果加上开口三角短路（N600与L631），绝缘等级不高的话，会出现这样的情况，因为开后三角出口不设熔断器的或开关的，所以在这些回路上的接线要特别注意。

这叫“击穿保险”~~！！是一种过电压保护元件，用在电压互感器的二次侧过压保护。

那根黑线就是电压互感器二次侧中性点引出线，接在击穿保险的一端，而击穿保险的另一端则接地，这样的接线方式使得电压互感器二次侧中性点不直接接地，当一次侧有过电压时，为防止窜入二次侧，伤及设备和人员的安全，过电压将击穿保险击穿，可以迅速将其泄入大地。

开口三角这种接线方法在三相五柱式电压互感器上使用较多，也就是在电压互感器的次级除了有一个三相绕组以外还有一个辅助绕组，其接法是将三相按照首尾相连的方式连接好，但是第一相的头和最后一相的尾并不连在一起，而起接一个电压继电器，该继电器在电路三相运行正常时向量和是零，因此继电器不动作，而当电路中有接地时，三相电压的向量和不为零了，有电压产生，达到继电器定值后继电器动作。

这个概念是供电中的。

开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。

此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。

正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。

通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”⁄。

用来测量零序电压，匝数是相绕组的1√3⁄。

开口三角形端电压等于三相对地电压的向量和的1√3当三相对地电压平衡时，向量和等于零，开口电压为零。

当发生一相接地时，向量和等于√3线电压，开口电压等于线电压，越限报警。

当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警。

将三相按照首尾相连的方式连接好，但是第一相的头和最后一相的尾并不连在一起，形成一个开口，电路三相运行正常时向量和是零，因此开口的电压矢量和为0，而当电路中有接地时，三相电压的向量和不为零了，有电压产生。

图上是一个星形接法，一个开口三角接法1、为什么要防止电压反充电？在各级运行管理规程中，都明确规定了系统一次设备倒闸操作时，应特别注意防止PT二次回路向一次回路反充电。

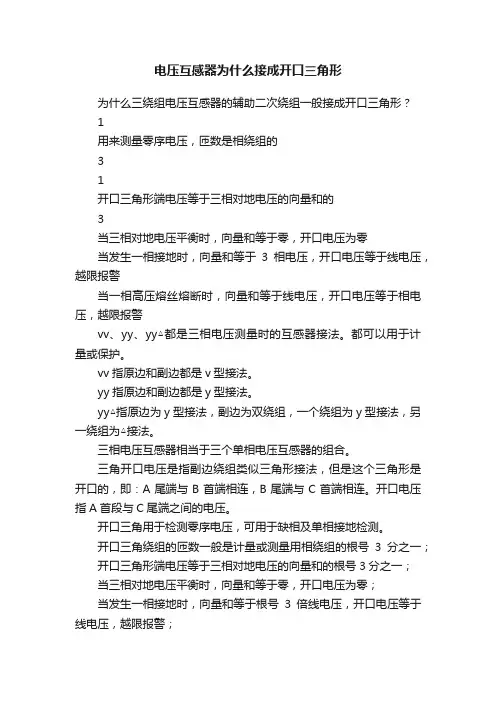

电压互感器为什么接成开口三角形
为什么三绕组电压互感器的辅助二次绕组一般接成开口三角形？
1
用来测量零序电压，匝数是相绕组的
3
1
开口三角形端电压等于三相对地电压的向量和的
3
当三相对地电压平衡时，向量和等于零，开口电压为零
当发生一相接地时，向量和等于3相电压，开口电压等于线电压，越限报警
当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警
vv、yy、yy△都是三相电压测量时的互感器接法。

都可以用于计量或保护。

vv指原边和副边都是v型接法。

yy指原边和副边都是y型接法。

yy△指原边为y型接法，副边为双绕组，一个绕组为y型接法，另一绕组为△接法。

三相电压互感器相当于三个单相电压互感器的组合。

三角开口电压是指副边绕组类似三角形接法，但是这个三角形是开口的，即：A尾端与B首端相连，B尾端与C首端相连。

开口电压指A首段与C尾端之间的电压。

开口三角用于检测零序电压，可用于缺相及单相接地检测。

开口三角绕组的匝数一般是计量或测量用相绕组的根号3分之一；
开口三角形端电压等于三相对地电压的向量和的根号3分之一；
当三相对地电压平衡时，向量和等于零，开口电压为零；
当发生一相接地时，向量和等于根号3倍线电压，开口电压等于线电压，越限报警；
当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警。

图中互感器为单相互感器，副边为两个绕组。

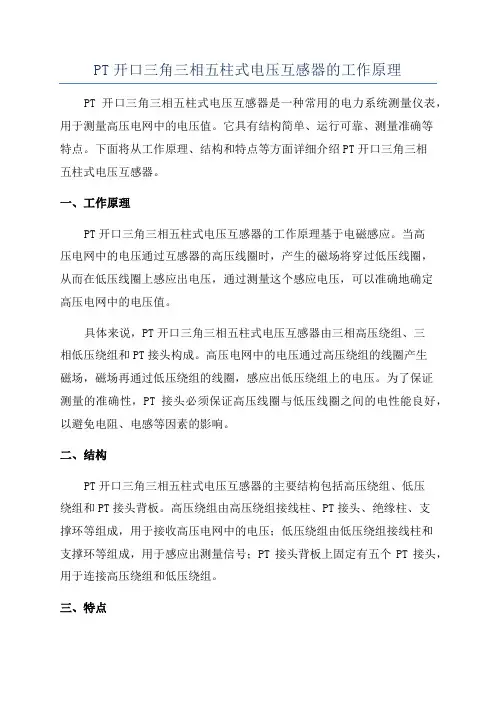

PT开口三角〔三相五柱式电压互感器〕的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器根本一样。

电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。

三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。

信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。

信息来源:.tede.图1 电压互感器二次通过b相及接地原理图信息来源:.tede.图2 电压互感器二次不接地原理图信息来源:tede.1.1 电压互感器二次绕组两种接地方式的比拟信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。

如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，那么接线更为简单)，同步接线简单。

对中性点直接接地系统，可用辅助二次绕组的相电压同步。

信息来自:.tede.1.1.2 在保护回路中信息来源:.tede.在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时假设再发生一相或两相断线，将导致保护误动作。

②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于根本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。

假设单独从接地点引接零序方向继电器回路，那么接线信息来自:.tede.较为复杂。

信息来自:.tede.在中性点接地系统中，由于中性点无任何断开触点，可靠性高。

关于电压互感器开口三角接线正确性的探讨【摘要】通过一个电压互感器开口三角接线错误引起的保护误动的案例来说明电压互感器开口三角接线正确性对电网安全运行的重要性，最后提出了验证电压互感器开口三角回路正确性需要注意的一些问题。

【关键词】电压互感器开口三角接线为了保证电力系统的安全稳定运行，确保电力设备在发生电网故障、自然灾害如雷击过电压等故障时能快速隔离故障，电网设备都需要装设各式各样的保护装置。

而利用检测电压互感器开口三角的电压，就能知道电网运行是否正常，对于快速切除故障，提高运行稳定性是很重要的一个判断条件。

1 电压互感器的基本知识1.1 电压互感器的作用电压互感器将高电压按比例转换成低电压，即100V或57.7V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

1.2 电压互感器的开口三角（1）电压互感器三相一般有三个二次绕组，一组用作保护电压，一组用作计量电压，另外一组用作开口三角电压，开口三角电压绕组由三个二次绕组：A 相“a-x”、B相“b-x”、C相“c-x”组成。

开口三角就是A相“a-x”的x与B相“b-x”的b相连，“b-x”中的x与C相“c-x”的c相连，从A相“a-x”的a与C相“c-x”x引出线，测得的电压就是所谓的二次侧开口三角电压。

（2）正常情况下，开口三角上电压为0，当发生系统单相接地时，电压互感器一次绕组就会有一相上有电压降，造成对应的二次绕组上也有电压降，则开口三角上就会出现电压。

通过检测开口三角上的电压，就可以知道高压系统是否有接地现象。

2 电压互感器开口三角接线2.1 电压互感器开口三角接线的要求为了便于测量各相开口电压，电压互感器的三相绕组a-x、b-x、c-x应分别用电缆引至PT端子箱，然后首尾短接，即：A相“a-x”的x与B相“b-x”的b相连，“b-x”中的x与C相“c-x”的c相连。

电压互感器开口三角的变比选择原则电压互感器（Voltage transformer，简称VT）是一种用来降低高压电网电压水平的设备，常用于电能计量、保护及控制系统中。

开口三角（Open Delta）是一种常见的连接方式，它可以有效地将变比降低为一定数值，满足系统的需求。

变比是电压互感器性能的重要参数，它影响着测量和保护的准确性。

因此，在选择电压互感器的变比时，需要遵循一些原则，以确保其满足系统要求，并且在使用过程中性能稳定可靠。

首先，在选择电压互感器的变比时，需要根据系统的额定电压来确定。

变比的选择应根据系统中的电压水平以及变压器的额定电压来确定，以确保变比的合适性。

一般来说，变比应设置为系统额定电压的1-10倍之间。

其次，需要考虑系统的负载情况。

负载是指电压互感器给定负载下的输出电流，也就是互感器的额定负载电流。

在选择变比时，需要考虑负载电流是否在互感器的额定负荷范围内，以确保互感器在负载变化时能够正常工作。

另外，根据保护需求选择变比也非常重要。

不同的保护装置对电压互感器的变比有不同的要求。

一般来说，保护装置对互感器的变比有上下限要求，需要在这个范围内进行选择，以满足保护装置对电压的需求。

此外，还需要考虑电压互感器的安全性能。

电压互感器应能够承受额定电压的冲击和过载，以确保工作稳定可靠。

选择合适的变比可以提高互感器的安全性能，避免过载和短路等故障。

此外，还需要考虑经济因素。

变比的选择应综合考虑变压器的成本、运行成本和维护成本等因素，选择经济合理的变比。

综上所述，电压互感器开口三角的变比选择原则主要包括根据系统的额定电压、负载情况、保护需求、安全性能和经济因素来确定。

正确选择变比可以确保电压互感器在使用过程中的性能稳定可靠，满足系统的需求。

第38卷第3期电力系统保护与控制Vol.38 No.3 2010年2月1日 Power System Protection and Control Feb.1, 2010 电压互感器开口三角接线的探讨索保锋，王洪峰，闫志勇（郑州供电公司,河南 郑州 450006）摘要：介绍了在10 kV电网中，三只电压互感器开口三角接线的方法。

通过向量的叠加原理，阐述了辅助绕组额定电压分别为100/3 V的四只电压互感器开口三角接线，分析了它的合理性。

当三相PT辅助绕组同极性串接成三角形接线，第四只PT 的辅助绕组输出电压作为零序电压时，第四只PT的辅助绕组额定电压必须为100 V。

并由此探讨了由三只辅助绕组额定电压为100/3 V和一只辅助绕组额定电压为100 V构成的四只PT开口三角接线，并阐述它接线的合理性。

关键词: 电压互感器; 开口三角; 辅助绕组; 接线; 变比; 接地故障Study of open-delta wiring in the busbar voltage transformerSUO Bao-feng, WANG Hong-feng, YAN Zhi-yong(Zhengzhou Power Supply Company，Zhengzhou 450006，China)Abstract: This paper introduces the open-delta wiring of 3 PT in the 10 kV power system. It explores the open-delta wiring of four voltage transformers which rated voltage of assistant winding is 100/3V and analyzes its rationality based on vector superposition theory. The rated voltage of the forth PT’s assistant winding is must 100V when the three-phase assistant winding homopolar connects in series to the open-delta wiring and the output voltage of the forth PT’s assistant winding is regarded as zero-sequence voltage. At the same time, it discusses 4PT open-delta wiring which is made up of three assistant windings with 100/3V rated voltage and one assistant winding with 100V rated voltage, and elaborates the rationality of the wiring.Key words: voltage transformer; open-delta; assistant winding; wiring; transform ratio; earth malfunction中图分类号： TM451 文献标识码：B 文章编号： 1674-3415(2010)03-0130-030 引言在10 kV电网中，当发生单相接地，为避免引发铁磁谐振，造成PT烧坏，电压互感器普遍采用了4PT 接线的方法，实际上，在现场不同的变电站，使用的电压互感器变比不同，接线方式就有不相同的地方。

浅谈电压互感器开口三角电压摘要：电压互感器（PT）的开口三角电压回路对电力系统中的保护的正常运行起着重要作用，开口三角电压回路接线错误将会引起继电保护装置的误动作或拒动。

本文分析了电压互感器（PT）在直接接地系统和非直接接地系统中，发生故障时开口三角电压形成原理；总结了开口三角电压回路接线错误对继电保护的危害，并提出了防范措施以保证电网的安全稳定运行。

关键词：电压互感器；开口三角电压；接线错误；影响；防范措施；引言在电力系统中，PT是一二次系统的联络元件，能正确反映电气设备的运行情况。

其中PT的开口三角电压回路在电力系统的保护中至关重要，若其接线错误将导致保护的拒动或误动，严重危及电力系统的稳定可靠运行。

1. 相关概念：PT三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”中的dn与“db-dn”中的db相连，“db-dn”中的dn与“dc-dn”中的dc相连，从“da-dn”中的da与“dc-dn”中的dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。

开口三角形端电压等于三相对地电压的向量和的。

当三相对地电压平衡时，向量和等于零，开口电压理论上为零，但实际上因漏磁等因素的影响，一般开口电压不为零，而有几伏的不平衡电压。

当发生接地故障时，三相对地电压不平衡，于是开口电压不再为零。

由于一般二次仪表的正常运行电压最高是100V，为了达到这个目标，就将PT变比作成固定形式。

在非直接接地系统中，开口电压组额定电压作为100/3V，故PT的变比为（UN/√3）/（100/√3）/（100/3）V（UN为一次系统的额定电压）。

在中性点直接接地系统中，开口电压绕组额定电压作为100V，故PT的变比为（UN/√3）/（100/√3）/（100）V。

这样，无论是直接接地系统，还是非直接接地系统发生单相接地故障时（完全接地），开口电压都是100V。

总结开口三角电压互感器的零序电压问题一、开口三角电压互感器简介在电力系统中，电压互感器是一种重要的电气设备，用于测量电网中的电压参数。

开口三角电压互感器是电力系统中常见的一种互感器类型，其特点是三个相位之间通过高压绕组直接相连，形成一个开口的三角形结构。

当电压发生变化时，互感器的次级绕组会感应出相应的电流，从而测量电压参数。

然而，在实际应用中，开口三角电压互感器常常会出现零序电压问题，给电力系统的安全稳定运行带来一定的影响。

二、零序电压问题的成因在电力系统中，零序电压是指三相电压的共模电压，通常由对地故障、绕组不平衡等原因引起。

而对于开口三角电压互感器来说，由于其特殊的结构和工作原理，往往会导致零序电压问题的出现。

具体表现为：1. 互感器绝缘老化、损坏等导致的零序电压漏损；2. 互感器接地方式不当引起的零序电压测量错误；3. 电力系统中的共模干扰引起的零序电压误差。

三、零序电压问题的影响零序电压问题对电力系统的影响不容忽视。

零序电压的存在会导致电力系统中的保护装置误动作或漏动作，影响系统的安全稳定运行。

零序电压的存在也会对互感器的测量精度造成一定的影响，影响系统的电气参数测量准确性。

四、解决零序电压问题的方法为解决开口三角电压互感器的零序电压问题，可以采取以下措施：1. 加强对互感器绝缘状态的监测和检测，确保互感器的绝缘性能符合要求；2. 优化互感器的接地方式，减小零序电压的影响；3. 在系统设计和运行中加强对共模干扰的控制，降低零序电压的产生。

五、个人观点和理解总体来说，开口三角电压互感器的零序电压问题是一个复杂而又常见的技术难题。

解决这一问题需要综合应用电气、电子等多学科知识，通过理论分析和实际调试相结合的方式，找出根本原因并制定有效的解决方案。

只有这样，才能保证电力系统的安全稳定运行，同时提高互感器的测量准确性。

总结回顾：在本文中，我们针对开口三角电压互感器的零序电压问题展开了全面的评述。

总结开口三角电压互感器的零序电压问题开口三角电压互感器是电力系统中常用的一种电压互感器，用于测量电网中的电压参数。

然而，在实际使用中，人们经常会遇到开口三角电压互感器的零序电压问题。

本文将对这一问题进行全面评估，并撰写一篇有深度和广度的中文文章，帮助读者更好地理解和解决开口三角电压互感器的零序电压问题。

1. 开口三角电压互感器的基本原理开口三角电压互感器是一种常用的电力测量设备，主要用于测量电网中的电压。

它通过将电网中的电压信号降压，然后输出给测量、保护等设备使用。

开口三角电压互感器通常由电压互感器和开关组成，具有工作稳定、安全可靠的特点。

2. 开口三角电压互感器的零序电压问题在实际应用中，开口三角电压互感器常常会遇到零序电压问题。

这是因为电力系统中存在各种各样的非对称负载和接地故障，导致电网中的零序电压增大，严重影响了开口三角电压互感器的测量精度和保护性能。

了解和解决开口三角电压互感器的零序电压问题对于保障电网安全稳定运行至关重要。

3. 评估开口三角电压互感器的零序电压问题针对开口三角电压互感器的零序电压问题，我们首先需要全面评估问题的成因和影响。

我们需要深入了解电网中的非对称负载和接地故障对于零序电压的影响，以及在不同工况下开口三角电压互感器的响应情况。

在评估的过程中，需要考虑不同电力系统结构和装置参数对于问题的影响，从而形成全面而深入的评估结果。

4. 解决开口三角电压互感器的零序电压问题在对问题进行全面评估之后，我们可以有针对性地提出解决方案。

我们可以从设计和选择合适的开口三角电压互感器入手，以应对电网中的非对称负载和接地故障。

可以考虑对电网中的非对称负载和接地故障进行有效处理，以减小零序电压的影响。

还可以对开口三角电压互感器的参数和装置进行调整，以提高其对零序电压的抗干扰能力。

5. 个人观点和理解在我看来，开口三角电压互感器的零序电压问题是一个非常复杂的问题，需要我们从多个方面进行深入评估和综合解决。
