专题17电与磁（解析版）（第1期）一、选择题1.（2022·四川自贡）下列四个图中，磁感线方向标注错误．．的是（）。
A. B.C. D.【答案】A。
【解析】A．用右手握住螺线管，让四指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极（在螺线管的外部，磁感线从N极发出回到S极）。
本选项中，四指向螺线管中电流的反方向，故A错误，A符合题意；B．磁感线都是从N极发出回到S极，故B正确，B不符合题意；C．磁感线都是从N极发出，故C正确，C不符合题意；D．地磁南极在地理北极附近，地磁北极在地理南极附近，磁感线从地磁北极发出回到地磁南极，故D正确，D不符合题意。
故选A。
2.（2022·江苏连云港）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）。
A. B. C. D.【答案】B。
【解析】据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故A 错误；据安培定则判断，该螺线管的左端是N极，右端是S极，且磁感线的方向正确，故B正确；据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故C错误；据安培定则判断，该螺线管的左端是N极，右端是S极，故磁感线的方向错误，故D错误；故应选B。
试卷第2页，总12页3.（2022·江西省）如图所示，是同学们所画的几种情景示意图，其中错误．．的是（）。
A.条形磁体的磁感线；B.水平仪上重锤受到的重力G；C.四冲程内燃机的压缩冲程；D.动力F 的力臂l【答案】CD。
【解析】A．条形磁铁周围的磁感线是从N 极出发，回到S 极，故A 正确，不符合题意；B．重力的方向总是竖直向下的，水平仪是利用这个原理工作的，所以重锤受到的重力的方向是竖直向下的，故B 正确，不符合题意；C．汽油机进气门打开，排气门关闭，活塞向下运动，是吸气冲程，故C 错误，符合题意；D．力臂是支点到动力作用线的距离，即力臂与力的作用线垂直，而图示力臂与力的作用线不垂直，故D 错误，符合题意。
2022年全国各地中考物理专题汇编：电磁学实验题1．（2022·湖南郴州·中考真题）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。
实验中：（1）在连接电路时，开关S应处于________状态；（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。
假定电路中只有一处故障，则产生这一现象的原因可能是( )；A．灯泡短路B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。
当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将( )A．变大B．变小C．不变D．无法确定2．（2022·河北·中考真题）在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω1A）、电压表和电流表做了如下实验：（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）___________（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于___________端；（3）实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与___________的关系；实验次数12345R/Ω510152030I/A（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；①图是第2次实验时电流表的示数，示数为___________A；①当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为___________Ω；（5）小明根据实验数据描绘出了如图所示的图像，可以得出结论：___________；【拓展】小红利用现有器材又做了下面的实验：①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5V；①保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为___________Ω。
湖北省各地市2022年中考物理真题分项汇编-14电磁学（电功和电功率-实验、计算、综合题）一、实验题1．（2022·湖北襄阳·统考中考真题）请你完成以下“测量额定电压为2.5V小灯泡电功率”实验的任务。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整_____；（2）小强同学连接好电路后，闭合开关时发现灯泡特别亮，这表明他在闭合开关前没有把滑动变阻器_____；（3）闭合开关，移动滑片P到电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为_____W；（4）上述实验过程中，当电压表、电流表的示数逐渐变大时，小灯泡的电阻也逐渐变大，滑动变阻器接入电路的电阻逐渐变小，则小灯泡电阻的变化量ΔR L_____（选填“大于”“小于”或“等于”）滑动变阻器电阻的变化量ΔR；（5）利用图甲所示电路，依据_____（原理）也可测出小灯泡正常工作时的电阻。
如果考虑电表的电阻，此时电流表测量值比通过灯泡电流真实值_____（选填“偏大”或“偏小”）。
2．（2022·湖北鄂州·统考中考真题）实验创新小组探究电流与电压的关系，实验电路如图甲所示。
电源电压恒为6V，定值电阻R=10Ω，滑动变阻器的规格是“50Ω 1A”。
（1）请根据电路图，用笔画线表示导线，连接图乙所示的实物电路，要求滑片向左滑时，电流表示数变大；______（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为6V且保持不变，电流表的示数几乎为零，则电路的故障可能是______；A．滑动变阻器短路B．定值电阻断路C．定值电阻短路（3）排除故障后，多次改变定值电阻两端的电压（每次正确选择电压表的量程），测出每次对应的电流值，并将测得的数据记录在表格中，请根据表格中的数据分析得出实验结论：在电阻一定时，______；实验序号 1 2 3 4U/V 2 3 4 5I/A 0.2 0.3 0.4 0.5（4）该小组同学又找到一个标有“2.5V”字样的小灯泡，用它来替换图中的定值电阻R，并测量小灯泡的额定功率，某时刻电压表的读数为2V，要测量小灯泡的额定功率，应该将滑片向______（选填“左”或“右”）调节，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
中考物理总复习《电磁学》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．某电能表的表盘如图所示。
关于该电能表，下列说法正确的是（）A．该电能表的示数是12150kW h⋅B．“10（20）A”表示这个电能表能通过的最大电流是10AC．“50Hz”表示这个电能表在频率为50Hz的交流电路中使用600r/kW h⋅表示电能表上的转盘转过1r消耗的电能是600kW h⋅D．()2．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W3．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。
下列说法正确的是（）A ．电源电压为5VB ．R 的最大阻值为20ΩC ．R =10Ω时，其功率最大D ．R =15Ω时，电路消耗的功率为1.8W 4．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（ ）A ．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少B ．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快C ．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少D ．两只灯泡并联工作时，干路中允许通过的最大电流为1A5．已知12R =Ω，23R =Ω，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）A ．图甲中R 1与R 2的电流比122:3I I =:B ．图乙中R 1与R 2的电压比12:3:2U U =C ．图甲与图乙的总功率比12:6:25P P =D ．图甲与图乙的总功率比12:25:6P P = 6．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻1R 的阻值随温度的升高而增大，定值电阻2R 起保护电路的作用。
安徽省2020-2022（三年）物理中考题分类汇编：电磁学（实验、计算）一、实验题1．（2022·安徽·统考中考真题）小红测量一小灯泡（额定电压为2.5V）正常发光时的电阻，电源电压保分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________。
4．（2020·安徽·统考中考真题）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB 向左或向右运动，电流表的指针发生偏转；③保持导线AB 不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变，导线AB 向右运动时，电流表指针向左偏转；导线AB 向左运动时，电流表指针向右偏转。
②对调磁体两极的位置，使磁场方向发生改变，导线AB 向右运动时，电流表指针向右偏转；导线AB 向左运动时，电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
二、计算题5．（2021·安徽·统考中考真题）如图所示的电路中，电源电压U 不变，r 、R 1和R 2均为定值电阻，其中r =1Ω，R 1=14Ω，S 1为单刀单掷开关，S 2为单刀双掷开关。
闭合S 1，将S 2掷于1端，电压表V 的示数U 1=2.8V ；将S 2切换到2端，电压表V 的示数U 2=2.7V 。
求： （1）电源电压U 的大小； （2）电阻R 2的阻值。
6．（2020·安徽·统考中考真题）有一个量程为0~ 1mA 的小量程电流表G ，内阻R g =30Ω，选择一定值电阻 R 0与它并联起来，如图所示。
将A 、B 两端接入电路（图中I 表示电流表G 与电阻R 0并联后的总电流）。

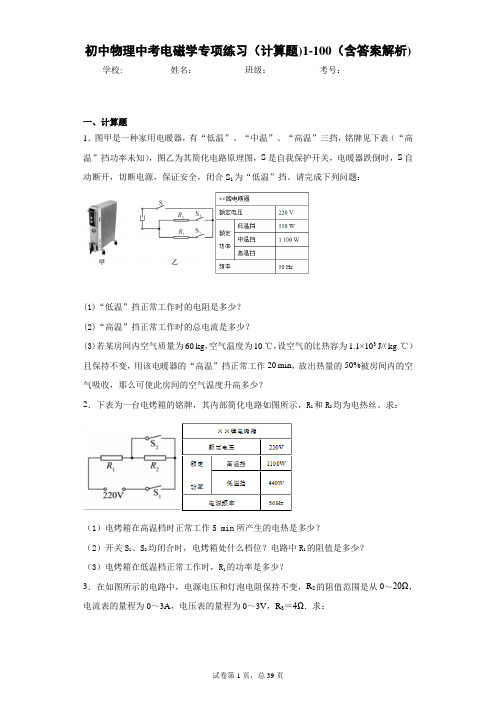

中考物理模拟题《电磁学计算题》专项检测题(附答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．（2024北京丰台初三二模）某学习小组设计了一种多挡位电热器，电热器的铭牌如下表所示，其内部简化的电路如图所示。
其中R 1、R 2为阻值一定的电热丝，且R 1>R 2。
通过控制开关S 1、S 2的断开或闭合状态，可以让电热器在不同挡位工作。
××电热器 额定电压 220V额定功率 低挡 500W中挡 1000W高挡 1500W1（2）求电热器在中挡位工作30min 所消耗的电能W 。
（3）若家庭电路的电压是220V ，某插座的额定电流是5A ，用该插座仅给该电热器供电，能否使用高挡位？说明理由。
2．（2024北京海淀初三二模）如图所示是某款家用电热器的简化电路，R 1、R 2为阻值一定的电热丝，R 1的阻值为66Ω。
将该电热器接入电压恒为220V 的电路中，电热器高温挡的功率为1100W 。
求： （1）高温挡时电路中的电流；（2）电热丝R 2的阻值；（3）低温挡的功率。
3．（2024北京石景山初三二模）如图所示的是某款家用电热器的简化电路，R 1、R 2为阻值一定的电热丝，且12R R 。
该电热器接入电压恒为220V 的电路中，电热器有高温挡、中温挡和低温挡，高温挡的功率为990W ，低温挡的功率为110W 。
求：（1）低温挡时，通过电路的电流；（2）画出中温挡的简化电路，并记算中温挡的功率；（3）电热丝R2的阻值。
4．（2024北京西城初三二模）如图所示的电路中，电源两端电压为4V且保持不变。
当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为2W；当开关S1、S2都闭合时，电流表的示数为0.75A。
求：（1）通过电阻R1的电流。
（2）电阻R2的阻值。
（3）通电20s，电阻R2消耗的电能。
5．（2024北京房山初三二模）如图所示电路，电源两端的电压保持不变，R2的阻值为30Ω。
2022年全国各地中考物理专题汇编：电磁学计算题1．（2022·湖南郴州·中考真题）如图所示，电源电压恒定，L 为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。
当S 1断开，S 和S 2闭合时，灯泡L 正常发光；当S 、S 1、S 2都闭合时，通过定值电阻R 1、R 2的电流之比为3：2；闭合开关S ，在确保通过电阻R 2的电流不为零的前提下，控制S 1、S 2的通断，R 2消耗的最大功率和最小功率之比为9：1。
求： （1）灯泡L 的电阻； （2）电源电压；（3）R 2消耗的最大功率。
2．（2022·湖南长沙·中考真题）某电热水壶有加热和保温两挡，简化电路如图所示。
其中1R 、2R 为电热丝（不考虑其电阻变化）。
已知该壶的额定电压为220V ，只闭合开关1S 时，电路中的电流为0.5A 。
（1）求电热丝1R 的阻值；（2）只闭合开关1S 时，求电热水壶的电功率；（3）244R =Ω，求使用加热挡时电热水壶在10s 内产生的热量。
3．（2022·湖北随州·中考真题）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。
每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。
该浴霸由4个开关控制（如图乙、丙）。
设浴霸一直都在220V 电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。
这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。
求这种情况下干路电流是多少？4．（2022·上海·中考真题）在图所示的电路中，电源电压保持不变，电阻R1的阻值为60欧，开关S打开时，电流表A示数为0.2安；开关S闭合时，电流表A示数为0.6安。
2022年全国各地中考物理试题《电与磁》试题汇编一．选择题（共32小题）1．（2022•大连）下列设备的工作原理是电磁感应现象的是（）A．扬声器B．发电机C．电动机D．电磁铁2．（2022•张家界）下列实验与动圈式话筒工作原理对应的是（）A．B．C．D．3．（2022•株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（）A．B．C．D．4．（2022•徐州）如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。
如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（）A．开始顺时针旋转B．开始逆时针旋转C．保持静止D．以上三种情况都有可能5．（2022•阜新）刷卡消费时，人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息。
下列四幅图中与刷卡机原理相同的是（）A．B．C．D．6．（2022•益阳）如图所示的螺线管，当闭合开关后，下列判断正确的是（）A．螺线管的左端为S极B．右边小磁针的N极向左偏转C．当滑片P右移时，螺线管的磁性会减弱D．改变电流方向，通电螺线管的外部磁场方向不会改变7．（2022•益阳）下列设备中利用电磁感应原理工作的是（）A．白炽灯泡B．电风扇C．发电机D．洗衣机8．（2022•牡丹江）下列用磁感线描述的磁场方向不正确的是（）A．B．C．D．9．（2022•兰州）关于磁现象，下列说法正确的是（）A．图甲：通电时小磁针发生明显偏转说明通电导体周围存在地磁场B．图乙：利用此装置可说明电磁铁磁性强弱与线圈匝数有关C．图丙：利用此装置可说明发电机的工作原理D．图丁：利用此装置可说明电动机的工作原理10．（2022•荆州）下列关于电与磁的说法，错误的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的11．（2022•北京）如图所示的实验中能说明发电机工作原理的是（）A．磁极间有相互作用B．通电导线周围存在磁场C．通电导体在磁场中受力D．电磁感应现象12．（2022•哈尔滨）下列有关电与磁的说法不正确的是（）A．甲装置可以研究电磁感应现象B．乙装置可以研究通电导体周围的磁场C．丙装置可以研究通电导体在磁场中受力情况D．丁仪器的工作原理是异种电荷相互吸引13．（2022•包头）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。
2018-2022北京中考真题物理汇编电磁学计算题一、计算题1．（2022·北京·统考中考真题）如图所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。
闭合开关S后，电压表的示数为2V。
求：（1）电阻R2的阻值；（2）电阻R1消耗的电功率。
2．（2021·北京·统考中考真题）图示的是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。
该电热器接入电压恒为220V的电路中。
电热器高温档的功率为990W，低温档的功率为110W求∶（1）低温档时通过电路的电流；（2）电热丝R2的阻值。
3．（2020·北京·统考中考真题）如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。
闭合开关S，调节滑动变阻器R P，使电压表示数为2V。
(1)画出实物电路所对应的电路图；(2)求R P接入电路的阻值；(3)求R0的电功率。
R的阻值为10Ω，当开关S 4．（2019·北京·中考真题）图所示的电路中，电源两端电压保持不变，电阻丝1闭合后，电压表的示数为2V，电流表的示数为0.4A．求：（1）通电10s电阻丝1R产生的热量；（2）电源两端的电压．5．（2018·北京·中考真题）如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：（1）电流表A1的示数I1；（2）电阻R2的阻值．参考答案1．（1）5Ω；（2）1.6W【详解】解：（1）已知电源电压为U 电源=6V ，电阻R 2两端的电压为U 2=2V ，则电阻R 1两端的电压为12=6V 2V=4V U U U =电源－－由于电阻R 1和R 2串联，电流处处相等，所以流过电阻R 2的电流为12114V 0.4A 10U I I R ====Ω电阻R 2的阻值为2222V 50.4AU R I ===Ω （2）电阻R 1消耗的电功率1114V 0.4A=1.6W P U I ==⨯答：（1）电阻R 2的阻值5Ω；（2）电阻R 1消耗的电功率1.6W 。
2022年全国各地中考物理专题汇编：电磁学计算题1．（2022·湖南郴州·中考真题）如图所示，电源电压恒定，L 为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。
当S 1断开，S 和S 2闭合时，灯泡L 正常发光；当S 、S 1、S 2都闭合时，通过定值电阻R 1、R 2的电流之比为3：2；闭合开关S ，在确保通过电阻R 2的电流不为零的前提下，控制S 1、S 2的通断，R 2消耗的最大功率和最小功率之比为9：1。
求： （1）灯泡L 的电阻； （2）电源电压；（3）R 2消耗的最大功率。
2．（2022·湖南长沙·中考真题）某电热水壶有加热和保温两挡，简化电路如图所示。
其中1R 、2R 为电热丝（不考虑其电阻变化）。
已知该壶的额定电压为220V ，只闭合开关1S 时，电路中的电流为0.5A 。
（1）求电热丝1R 的阻值；（2）只闭合开关1S 时，求电热水壶的电功率；（3）244R =Ω，求使用加热挡时电热水壶在10s 内产生的热量。
3．（2022·湖北随州·中考真题）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。
每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。
该浴霸由4个开关控制（如图乙、丙）。
设浴霸一直都在220V 电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。
这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。
求这种情况下干路电流是多少？4．（2022·上海·中考真题）在图所示的电路中，电源电压保持不变，电阻R1的阻值为60欧，开关S打开时，电流表A示数为0.2安；开关S闭合时，电流表A示数为0.6安。
（1）求电源电压U；（2）求电阻R2的阻值；（3）请你在阻值分别为20欧、90欧、120欧的三个电阻中，挑选一个作为电阻R3，替换图电路中的一个电阻（或将它接在图电路中），使得电路的总功率P′总是原来的一半，要求：画出你所设计的电路图，并计算出该功率的大小P′总。
5．（2022·湖北宜昌·中考真题）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。
已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。
某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。
电压/V电流/A消耗电能/度煮饭198 3.60.297保温1980.3（1）电阻R1的阻值及煮饭时间是多少？（2）电阻R2的阻值及保温时发热盘的功率是多少？（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。
你是否赞同他的说法？说明你的理由。
6．（2022·湖南邵阳·中考真题）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。
求：（1）低温挡正常工作时，电路中的电流；（2）加热电阻R1的阻值；（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。
于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。
电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。
（不考虑电阻值随温度的变化）7．（2022·重庆·中考真题）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V ，定值电阻1R 和2R 为发热体，其中140R =Ω。
开关S 1、S 2、S 3的通断可实现高、中、低三个档位的调节（S 1、S 2不会同时闭合），只闭合S 3时为中温档，额定功率为440W 。
求： （1）2R 的电阻；（2）高温档正常工作100s ，电流通过1R 产生的电热；（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW·h ）。
8．（2022·四川遂宁·中考真题）小明给家中喂养热带鱼的鱼缸设计了一个加热装置（如图甲），该装置电路如图乙所示：L 为照明装饰小彩灯（标有“6V 3W”），1S 为总开关，2S 为温控开关（温度低于20℃自动接通，温度升高到24℃时自动断开），R 是阻值为3Ω的电热丝。
某次换水后，鱼缸内有10kg 初温为19℃的水，闭合开关1S ，L 正常发光，R 开始发热。
请你用所学知识与小明一起解决下列问题[()34.210J kg c =⨯⋅水℃]：（1）电源电压是多少？（2）R 开始发热到停止工作水吸收了多少热量？（3）R 开始发热到停止工作的时间是多少秒？（不考虑热量损失，电热丝产生热量均被水吸收。
）9．（2022·四川宜宾·中考真题）“塔吊”是建筑工地常用的起重设备。
如图甲，AC为一简易“塔吊”的水平臂，A端装有配重体P，它的质量为4吨，在水平臂B、C间安装有可移动的滑轮组（绕法如图乙），滑轮组的钢丝绳绕在电动卷扬机的轴上。
已知AB=10m，BC=40m，若塔身的宽度和铁架、钢绳、滑轮组重力及摩擦均不计，g取10N/kg。
（1）求配重体P的重力大小；（2）当滑轮组位于C端时，为了安全起吊，求该“塔吊”恰能吊起货物的质量；（3）某次操作中，滑轮组在BC间安全吊起质量为1.5吨的货物，匀速上升60 m，求滑轮组上的钢绳的水平拉力F大小；（4）在上第（3）小问中，如果电动卷扬机的效率是90%，求配套电动机消耗的电能。
10．（2022·四川资阳·中考真题）被部分外国留学生评为中国新四大发明之一的共享单车为人们的出行带来了便利。
近几年，许多公司又陆续推出了如图所示的电动共享单车。
使用前要先对车上的蓄电池充电；骑行时蓄电池对车上的电动机供电，电动机为车提供动力。
下表是某电动自行车的一些主要技术参数：整车质量M40kg最大噪声≤62dB整车最高车速v m≤36km/h轮胎承受最大压强p m2×105Pa蓄电池电压U50V容量Q10A·h额定电压U050V电动机效率η80%电动机额定功率P0250W上表中电池容量C是指放电电流与放电时间的乘积。
若小明的质量m=60kg，骑着电动自行车在平直的公路上匀速行驶，受到的阻力为总重的k=0.02倍，g取10N/kg。
求：（1）电动自行车蓄电池充电一次最多可储存的电能E；（2）电动自行车以额定功率行驶时的工作电流I0；（3）小明骑着充满电后的电动自行车以最高车速行驶的时间t。
11．（2022·湖北湖北·中考真题）图甲为某自助式洗车机储水箱防冻系统的加热电路。
S为温控开关，两个完全相同的发热电阻R1和R2的阻值不随温度变化，工作时，S可在“0”“1”“2”三个挡位之间自动转换，当储水箱水温低于5℃时，S将自动跳到“1”挡加热；若R1烧断，S将自动跳到“2”挡，使用备用电阻R2加热；当水温达到10℃时，S自动跳到“0”挡停止加热。
已知储水箱容积为220L，防冻系统正常工作时电压为220V，加热功率为2.2kW。
（1）求防冻系统正常加热时通过电阻R1的电流。
（2）某时段防冻系统工作时，储水箱装满了水，加热功率P与工作时间t的关系如图乙所示，求该系统在0～340min内消耗的电能。
（3）请根据图乙中的信息，计算防冻系统的热损耗功率。
已知c水=4.2×103J/(kg·℃)。
12．（2022·山东德州·中考真题）小强坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会变暗。
汽车的蓄电池、定值电阻、电流表、车灯、电动机连接的简化电路如图甲所示。
汽车蓄电池的电压为12.5V 且保持不变，车灯接通电动机未启动时，电流表示数为10A ；车打接通电动机启动时，电流表示数为70A ，已知车灯的I U -图像如图乙所示。
求： （1）定值电阻R 的阻值；（2）车灯接通电动机启动时，车灯的功率减少了多少； （3）车灯接通电动机启动2秒，此过程电动机消耗的电能。
13．（2022·辽宁锦州·中考真题）如图所示是速热型电热水龙头的电路简图，R 1、R 2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。
当电热水龙头在额定电压下工作时，求： 额定电压 额定功率220V温水热水1980W 4400W（1）闭合开关S 1、断开开关S 2，此时电路中的电流多大？ （2）电热丝R 2的电阻多大？（3）闭合开关S 1、S 2，通电20s ，可以把1kg 的水从15℃加热到34℃。
求电热水龙头的加热效率？[34.210J/(kg )c =⨯⋅水℃]（结果保留到0.1%）14．（2022·辽宁阜新·中考真题）如图，为某电水壶加热器的简化电路图。
若R1阻值58Ω，当开关S接到1位置时，电路总功率为605W。
水的比热容c=4.2×103J/（kg·℃）。
求：（1）开关S接1位置时，电路中电流是多少？（2）若用此电水壶将1.5kg的水，温度升高80℃，水吸收的热量是多少？（3）当开关S接到2位置时，电水壶实际功率是多少？15．（2022·湖南郴州·中考真题）如图甲所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。
闭合开关S．滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的电功率P随电流I变化关系图线如图乙所示。
求：（1）滑动变阻器接入电路电阻为零时，电路中的电流；（2）滑动变阻器接入电路电阻最大时，滑动变阻器两端的电压；（3）滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的最大功率。
16．（2022·辽宁·中考真题）图甲所示的电路中，灯泡L的额定功率为3.6W（灯丝电阻不变），开关S闭合，S1断开，变阻器的滑片移动到最左端时，灯泡L正常发光。
图乙是变阻器的滑片从最右端移动到最左端过程中，电压表示数随电流表示数变化的图像。
