中考物理电与磁真题汇编(含答案)含解析

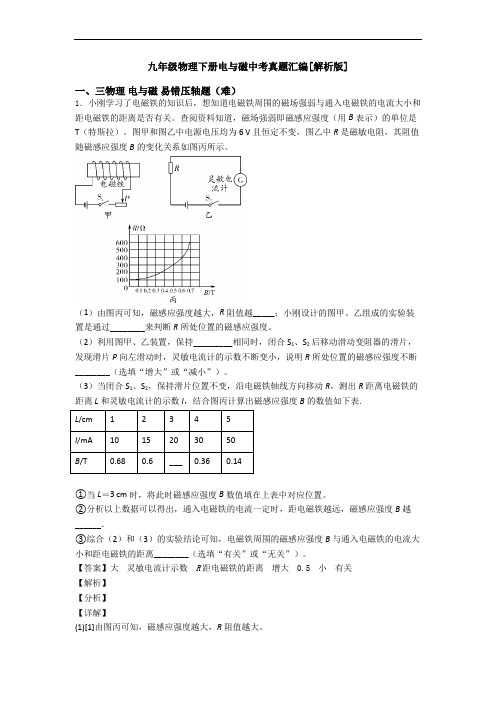

九年级物理下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

初三物理电与磁试题答案及解析1.奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代。

下列有关电磁现象的说法正确的是（）A．导体在磁场中运动一定产生感应电流B．电磁波在真空中无法传播C．通电导体受到磁场的作用力与磁场方向无关D．通电导体周围一定存在磁场【答案】D【解析】A、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；故A错误；B、电磁波的传播不需要介质，可以在真空中传播，故B错误；C、通电导体在磁场中的受力方向跟电流方向和磁场方向有关；故C错误；D、奥斯特实验证明了：通电导体周围一定存在磁场，故D正确；故选D。

【考点】奥斯特实验，电磁感应现象，电磁波的传播，通电导体在磁场中的受力2.如图所示，是一种监控洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，________灯亮。

【答案】绿红【解析】首先应弄清图中所示的自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．【考点】电磁铁的应用3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。

【考点】电与磁4.关于电磁现象，下列说法中正确的是A．奥斯特实验说明电流周围存在磁场B．电动机能够把电能转化为机械能C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流【答案】AB【解析】奥斯特实验揭示了电流的磁效应，说明电流周围存在磁场，A对；电动机是把电能转化成机械能的，B对；电磁铁磁性的强弱不仅和匝数有关，还和电流有关，所以改变匝数，不一定能改变电磁铁磁性强弱，C错；闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，D错。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。

关于电磁铁的磁性强弱，以下说法正确的是【】A．电磁铁的磁性强弱与线圈匝数无关B．电磁铁的磁性强弱与电流大小无关C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强2、图5是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是A．E点B．F点C．P点D．Q点3、电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括4、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

下列四图中与这一过程的工作原理相同的是（）5、电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A．电流的热效应B．电流的化学效应C．电流的磁效应D．电磁感应现象6、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断7、公交IC卡是我市市民出行的好帮手。

IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。

下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中，正确的是A．磁场看不见、摸不着，所以我们无法通过一些现象来认识它B．相互吸引的两磁极是同名磁极C．通电导线周围磁场的方向与电流方向有关D．电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析，正确的是（）A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、（经典题）下列设备中与发电机工作原理相同的是（）A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。

九年级电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。

（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，说明_________________________。

（3）针对这个实验，小明作了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤：______________。

（4）小明通过上述（3）的实验，发现磁场越强，产生的感应电流越大。

从而小明认为提高发电量的关键在于增强发电机电磁铁的磁性，只要不断增强电磁铁的磁性，就能获得更多的电能，这个观点正确吗？为什么？___________________________。

【答案】切割磁感线感应电流的方向跟导体做切割磁感线运动方向有关主要步骤：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小不正确。

这个实验中，是将做切割磁感线的导体的机械能转化为电能，增强磁性可以提高能量的转化效率，但并不能使发电机产生多于导体机械能的电能【解析】【详解】（1）如图的实验电路，闭合开关后，当导体ab向左或向右运动时，导体切割磁感线运动，故产生感应电流，电流表指针偏转，当导体ab向上或向下运动时，导体没有做切割磁感线运动，电流表指针不偏转，所以此实验过程说明闭合电路中的部分导体在磁场中做切割磁感线运动时导体中会产生感应电流。

（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，可见电流方向的不同与导体切割磁感线运动方向有关，即说明感应电流的方向跟导体做切割磁感线运动方向有关。

电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

（物理）初三物理电与磁真题汇编(含答案)一、电与磁选择题1．以下图，以下描绘正确的选项是（）A.甲图：利用敏捷电流计能够正确丈量电流值B.乙图：同名磁极互相吸引C.丙图：比较两次实验得出压力的作用成效与受力面积的关系D.丁图：用吸管像两乒乓球中间吹气，乒乓球聚拢【答案】 D【分析】【解答】解：A、甲图敏捷电流计没有刻度值，利用敏捷电流计能够大概反应电流的大小，故 A 错误；B、图中是两个N 极互相凑近，利用同名磁极互相排挤，故 B 错误；C、丙图压力和受力面积都不一样，不可以比较两次实验得出压力的作用成效与受力面积的关系，故 C 错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强盛，压着乒乓球向中间聚拢，故 D 正确．应选 D．【剖析】（ 1 ）利用敏捷电流计能够大概反应感觉电流的大小；（2）同名磁极互相排挤；（3）压力的作用成效与压力大小和受力面积相关；（4）流速越大的地方，压强越小．2．以下图中是研究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】 D【分析】【解答】解：A、图中是奥斯特实验的装置，说了然电流四周存在磁场，故 A 不切合题意；B、图中没有电源，但有敏捷电流计，是研究电磁感觉现象的装置，故 B 不切合题意；C、图中有电源，是研究磁场对电流作用的装置，故 C 不切合题意；D、图中电磁铁和滑动变阻器串连，经过调理滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故 D 切合题意．应选 D．【剖析】（ 1 ）通电导线四周存在磁场，称为电流的磁效应；（ 2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感觉电流，这类现象叫做电磁感觉，发电机就是利用这个原理制成的；（ 3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（ 4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、相关铁芯相关．3．以下对电磁实验现象相应的解说正确的选项是（）A. 甲图中，闭合开关，小磁针的N 极向左偏转B.乙图中，线圈匝数多的电磁铁，磁性强C.丙图中，该装置用来研究电磁感觉现象D.丁图中，磁铁放在水平面上，导体 ab 竖直向上运动，电流表指针必定会偏转【答案】 B【分析】【解答】 A.甲图中，线圈上电流从上到下，依据安培定章可知，螺线管的右端是N 极，左端是S 极；依据“同名磁极互相排挤”可知，小磁针的N 极向右偏转，故 A 错误；B.乙图中，两个电磁铁串连，那么它们的电流相等，线圈匝数多的吸引的铁钉多，说明磁性强，故 B 正确；C.丙图中，闭合开关，经过电流的金属棒在磁场中受力运动，故 C 错误；D.丁图中，导体 ab 竖直方向向上运动时，没有切割磁感线，所以不会有感觉电流产生，故D错误。

初三九年级物理电与磁汇编经典和答案解析一、电与磁压轴实验培优题1．迈克尔·法拉第（Michael Faraday，1791年9月22日～1867年8月25日），英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。

1831年，他作出了关于电力场的关键性突破——发现了电磁感应定律，永远改变了人类文明。

1831年8月29日，法拉第终于取得突破性进展．这次他用一个软铁圆环，环上绕两个互相绝缘的线圈A和B，如图所示．他在日记中写道：“使一个有10对极板，每板面积为4平方英寸的电池充电．用一根铜导线将一个线圈，或更确切地说把B边的线圈的两个端点连接，让铜线通过一定距离，恰好经过一根磁针的下方（距铁环3英尺远），然后把电池连接在A边线圈的两端；这时立即观察到磁针的效应，它振荡起来，最后又停在原先的位置上，一旦断开A边与电池的连接，磁针再次被扰动．”（1）请根据法拉第日记的描述，在答题卷的虚线框内用笔画线代替导线，完成电路的连接______．（2）为保证实验顺利进行，尽量不受外界干扰，你认为实验时要注意的是______________。

（3）根据法拉第的发现，王浩同学进行如图的实验进行探究影响感应电流方向因素的实验。

①如图甲所示，当灵敏电流计指针左偏时，通过灵敏电流计的电流方向是_____________（填“从下往上或从上往下”）。

②如图乙所示，把条形磁铁插入线圈时，发现灵敏电流计指针发生了偏转，证明产生了感应电流，则产生感应电流的条件是_________________________________。

③继续试验得到如图丙、丁，比较乙、丙，说明感应电流的方向与__________有关；比较乙、丁，说明感应电流的方向与_____________有关。

④王浩同学继续深入思考，发现如图乙、丙、丁中通电螺旋管产生的磁场方向和外界磁场的变化是_________（填“相同或相反”）。

九年级物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；巨磁电阻和灯泡串联，先判断巨磁电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

中考物理电与磁真题汇编(含答案)及解析一、电与磁选择题1．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、下列通电螺线管中，磁极极性跟电流方向的关系相符的是（）2、如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，按箭头方向上、下往复摇动时，手电筒即可发光，如图所示的实验中，与图手电筒工作原理一致的是（）A．B．C．D．3、（创新题）共享电动车不仅环保节能而且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A．电动机线圈电阻为24Ω B．电动机的机械功率为96WC．电动机的效率是66.7% D．电动车前进时受到的阻力为16N4、下列说法中正确的是A．磁感线是真实存在的B．磁铁只能吸引铁制品C．同种电荷相互排斥，异名磁极相互吸引D．小磁针可以用来判断磁场中某点磁场的方向5、(2019·岳阳)如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后( )A.小灯泡不发光,因为小灯泡未与电源相连B.小灯泡发光,甲此时相当于发电机C.乙的工作原理是电磁感应D.甲工作时,电能转化为机械能6、如右图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变大，弹簧长度变长D．电流表示数变小，弹簧长度变长7、图2所示四个选项中，利用通电导线在磁场中受力的作用的原理制成的是8、利用上图制作的实验装置可获得电流，根据其所揭示的原理制成的设备是：A、电磁铁B、电动机C、发电机D、电磁继电器9、如图所示能证实电磁感应现象的是（）A．B．C．D．10、为什么磁感线不能相交:A．在磁场中任何位置只有一个磁场方向，因此磁感线是不能相交的;B．磁感线密的地方磁场强，磁感线疏的地方磁场弱，所以不能相交;C．磁感线是铁屑在磁场中排列形成的，所以不能相交;D．磁感线是封闭的曲线，所以不能相交.11、如图甲所示的风速计是由风叶和改装的电流表构成。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能2、下列四幅图中能说明发电机工作原理的是A. B.C. D.3、在探究"通电螺线管外部磁场分布"的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A．小磁针甲偏转，小磁针乙不偏转B．小磁针乙偏转，小磁针甲不偏转C．小磁针甲、乙均偏转D．滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强4、如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）（）A．磁针甲B．磁针乙C．磁针丙D．磁针丁5、最早发现电流周围存在磁场的科学家是（）A．欧姆B．安培C．奥斯特D．焦耳6、以下描述两个磁极间的磁感线分布图中，正确的是（）7、在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的科学家是（）A．法拉第B．沈括C．安培D．焦耳8、下列的四幅图，对应的说法正确的是（）A．通电导线周围存在着磁场，将小磁针移走，该磁场消失B．闭合开关，通电螺线管右端为N极C．闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流9、右图所示是一种环保型手电筒.使用它时只要将它来回摇晃.就能使灯泡发光。

下列四幅图中能反映这种手电筒的工作原理的是()10、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是（）A．B．C．D．11、下列电与磁有关的说法中正确的是（）A．地球是个巨大磁体，而且地磁场的北极在地理北极附近B．电磁波在真空中传播速度是3×1O8m/sC．电动机是利用电磁感应原理工作的D．红外线、紫外线、超声波都属于电磁波12、图3是电磁学中很重要的三个实验装置图，以下说法正确的是A．物理学家法拉第进行甲图实验发现了电流的磁效应B．乙图实验装置是电动机的原理图C．丙图中，导体ab受到的磁场力方向与通过它的电流方向无关D．"K歌"用的话筒利用的是乙图的原理将声音信号变成电流信号图313、指南针是我国四大发明之一，关于指南针，下列说法正确的是（）A．指南针可以仅具有一个磁极B．指南针的指向不会受附近磁铁快的干扰C．指南针能够指南北，说明地球具有磁场D．指南针所指的南北方向与地理的两极是重合的14、历史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示）。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如图所示，L为带动线圈转动的摇把，图中表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是A.这是电动机的工作原理图B.用该原理可制成手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动C.用该原理可制成手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流D.用该原理制成的机器正常工作时，电能转化为机械能2、实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极。

小明设计了下面的判断电源两极的方法。

在桌面上放一个小磁针，在磁针东面放一个螺线管，如图1所示。

闭合开关后，磁针指南的一端向东偏转。

下述判断正确的是：[ ]A．电源A端是正极，在电源内电流由A流向BB．电源A端是正极，在电源内电流由B流向AC．电源B端是正极，在电源内电流由A流向BD．电源B端是正极，在电源内电流由B流向A3、小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小4、一个通电螺线管两端磁极的极性决定于A．螺线管的匝数 B．通过螺线管的电流方向C．螺线管内有无铁芯 D．通过螺线管的电流5、在下述情况发生的过程中，电能转化为机械能的是（）A．电动机运转B．电熨斗熨烫衣服C．发电机发电D．蓄电池向外供电6、如图所示的四个装置,关于它们分别用来演示哪个物理现象的描，不正确的是()A.图a可用来演示电磁感应现象B.图b可用来演示电流的磁效应C.图c可用来演示电荷间的相互作D.图d可用来演示磁能否生电7、（09哈尔滨）如图所示，弹簧下面挂一铁块，闭合开关．在滑片逐渐向左移动的过程中．弹簧长度将会_ _，这是因为．8、电磁脉冲，是短暂瞬变的电磁现象，它以空间辐射的形式传播．通过电磁波，可对电子、信息、电力、光电、微波等设施造成破坏，可使电子设备半导体绝缘体、集成电路和一般电器的电路烧毁，甚至设备失效或永久损坏．下列说法错误的是（）A．用电磁脉冲弹攻击破坏机场的跑道，使飞机不能正常起降B．电磁脉冲是一种电磁波C．电磁波传播速度与光速相同D．电磁脉冲使集成电路烧毁，是电能转化为内能9、如图3所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是：（）A、电流表的示数变小，电磁铁的磁性减弱B、电流表的示数变大，电磁铁的磁性增强C、电流表的示数不变，电磁铁的磁性减弱D、电流表的示数减小，电磁铁的磁性增强10、在图中，条形磁铁周围放置4只可以自由转动的小磁针甲、乙、丙、丁（黑色一端代表N极），图中标示正确的是（）A．甲和丙B．甲和乙C．甲和丁D．丙和乙11、如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）A．电荷间相互吸引力B．电荷间相互排斥力C．磁极间相互吸引力D．磁极间相互排斥力12、油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机,高效的电动机、发电机和蓄电池组。

初三物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

九年级物理下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．2．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

九年级物理电与磁真题汇编(含答案)及解析一、电与磁选择题1．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．2．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话简说话时，话简将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。

麦克风工作原理与下列装置的工作原理相同的是（）A. B. C. D.【答案】 C【解析】【解答】对着话筒说话时，话筒将声音转变为随声音变化的电流，即将声能转化为电能，是电磁感应现象；电磁感应现象是发电机的原理，C图符合题意，A、B、D不符合题意。

故答案为：C。

【分析】A、通电是电磁铁有磁性，断电时无磁性；B、奥斯特实验说明电流的周围有磁场；C、电磁感应现象：闭合电路的一部分导体在磁磁场里做切割磁感线的运动时，导体中就会产生电流的现象；D、磁场对通电导体由力的作用。

3．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．4．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．5．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（）A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱【答案】B【解析】【解答】解：AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动．故A错误，B正确；C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱．故C错误；D、把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误．故选B．【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）判断出通电螺线管的南北极，然后根据磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引）判断出小车的受力方向，从而得出小车的运动方向．（2）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁的磁性越强．6．下列说法中不正确的是（）A. 甲图中，当接通电源时金属杆由静止开始向左运动，若磁场方向保持不变，改变电流方向，金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图，此装置使电能转化为机械能C. 丙图中，当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图，此装置使机械能转化为电能【答案】A【解析】【解答】解：AB、图AB有电源，是电动机的工作原理图，是根据通电导体在磁场中受到力的作用，受力的方向与磁场方向和电流方向有关，若磁场方向保持不变，改变电流方向，金属杆由静止开始向右运动，此装置使电能转化为机械能，故A错误，B正确；C、感应电流的方向与导体运动方向和磁感方向有关，如果只改变一个因素，则感应电流的方向改变，当导体棒不动、磁体向右运动，相当于磁体不动，导体棒向左运动，故当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反，故C正确；D、丁图没有电源，是发电机的工作原理图，此装置使机械能转化为电能，故D正确．故选A．【分析】（1）通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．（2）电动机是利用通电导体在磁场中受到力的作用，此装置使电能转化为机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，感应电流的方向与导体运动方向、磁感线方向有关．发电机就是根据电磁感应原理制成的，此装置将机械能转化为电能．7．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．8．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
