2020年中考物理真题分类汇编 电磁学分类(含解析)-最新推荐

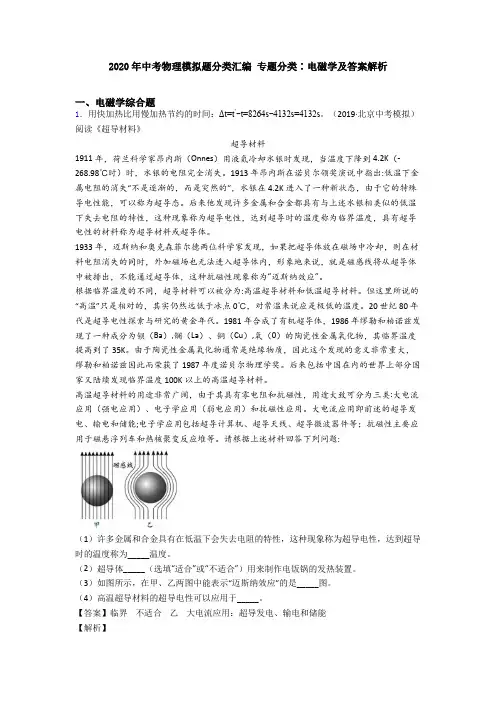

2020年中考物理模拟题分类汇编专题分类∶电磁学及答案解析一、电磁学综合题1．用快加热比用慢加热节约的时间：∆t=t’-t=8264s-4132s=4132s。

（2019·北京中考模拟）阅读《超导材料》超导材料1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。

1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。

后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。

1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。

根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。

但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。

20 世纪 80 年代是超导电性探索与研究的黄金年代。

1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。

由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。

后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。

高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。

大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。

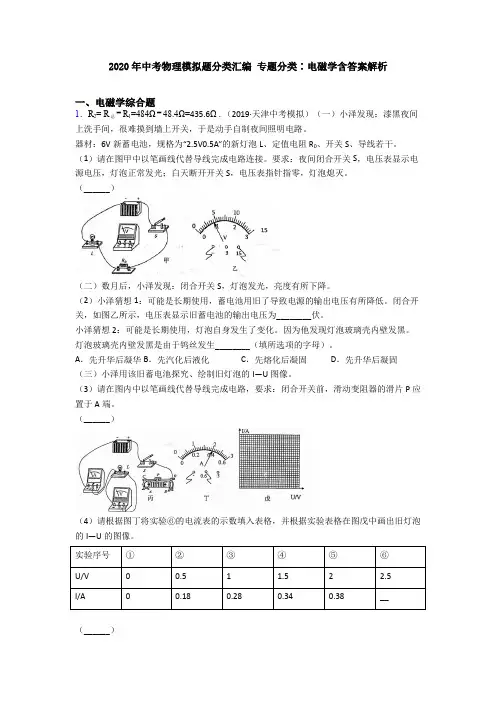

2020年中考物理模拟题分类汇编专题分类∶电磁学及答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

2020年中考物理模拟题分类汇编专题分类∶电磁学一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。

（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。

机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。

当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。

表一为某扫地机器人的部分参数。

电池容量指放电电流与放电总时间的乘积。

表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。

真空度指主机内部气压与外界的气压差。

风量指单位时间内通过吸尘电机排出的空气体积。

吸尘电机吸入功率与输入功率的比值叫做效率。

表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。

若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。

（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。

图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。

2020年中考物理模拟题分类汇编专题分类∶电磁学含答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析 【解析】 【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U 图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S ，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S ，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V ，所以电压表选用0~15V 量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V 量程，分度值为0.5V ，示数为4.5V ； 灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

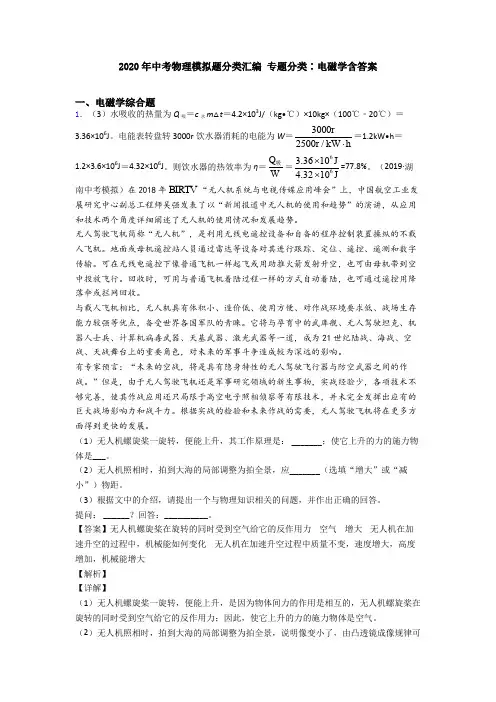

2020年中考物理模拟题分类汇编 专题分类∶电磁学含答案一、电磁学综合题1．（3）水吸收的热量为Q 吸＝c 水m △t ＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J 。

电能表转盘转3000r 饮水器消耗的电能为W ＝2500r /3000rkW h⋅＝1.2kW•h ＝1.2×3.6×106J ＝4.32×106J 。

则饮水器的热效率为η＝Q W 吸＝663.3610J4.3210J⨯⨯=77.8%。

（2019·湖南中考模拟）在2018年BIRTV “无人机系统与电视传媒应用峰会”上，中国航空工业发展研究中心副总工程师吴强发表了以“新闻报道中无人机的使用和趋势”的演讲，从应用和技术两个角度详细阐述了无人机的使用情况和发展趋势。

无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。

地面或母机遥控站人员通过雷达等设备对其进行跟踪、定位、遥控、遥测和数字传输。

可在无线电遥控下像普通飞机一样起飞或用助推火箭发射升空，也可由母机带到空中投放飞行。

回收时，可用与普通飞机着陆过程一样的方式自动着陆，也可通过遥控用降落伞或拦网回收。

与载人飞机相比，无人机具有体积小、造价低、使用方便、对作战环境要求低、战场生存能力较强等优点，备受世界各国军队的青睐。

它将与孕育中的武库舰、无人驾驶坦克、机器人士兵、计算机病毒武器、天基武器、激光武器等一道，成为21世纪陆战、海战、空战、天战舞台上的重要角色，对未来的军事斗争造成较为深远的影响。

有专家预言：“未来的空战，将是具有隐身特性的无人驾驶飞行器与防空武器之间的作战。

”但是，由于无人驾驶飞机还是军事研究领域的新生事物，实战经验少，各项技术不够完善，使其作战应用还只局限于高空电子照相侦察等有限技术，并未完全发挥出应有的巨大战场影响力和战斗力。

2020年中考物理模拟题分类汇编 专题分类∶电磁学及答案一、电磁学综合题1．（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R 1=100Ω，此时控制电路的电流I =30mA=0.03A ，I =101U R R +，0.03A=09V 100ΩR +，R 0=200Ω。

（2019·江苏中考模拟）阅读短文，回答问题无人航拍机无人驾驶飞机简称“无人机”是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。

如图甲所示是目前较为流行的某型号无人航拍机，当剩余电量减为电池容量的10%时，无人航拍机会自动下降并停留地面等待充电。

表一为某型号无人航拍机的部分参数，其中的电池容量是指放电电流与放电总时间的乘积。

表一无人机有竖直方向的三档风力和水平方向的两档风力，其中竖直方向的升力与风叶转速的平方成正比，对应关系如表二。

产生的升力与风叶转速之比叫做动率，升力与每秒钟通过风叶空气重力之比为转力效率。

表二（1）无人航拍机在空中悬停、飞行、降落、航拍、降落过程中，下列说法中正确的是________。

A ．利用超声波对无人机进行遥控的B ．底座做得比较宽大，是为了减小无人机对地面的压力C ．工作时发出的声音不会对人的听力造成损伤D ．用镜头的焦距要尽量长一点（2）起飞时，增大风叶的转速，使吹向下方的风量增加，增大了无人机向上的升力。

这是利用______，当风叶转速为31.210r/min ⨯时，获得的向上的升力为_________N 。

（3）该无人机正常工作时的电流为________A ；充满电后至下一次自动充电，能够提供无人机工作的机械能为___________J 。

（4）由表二数据可知，当转速为31.410r/min ⨯时，无人机的动率为________3N?min/10r 。

上述转速下，若风叶的转圈时扫过的面积为20.28m ，空气被吹动的速度为3m/s ，则1min 内通过风叶的空气总质量为_____kg ，转力效率为__________%。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

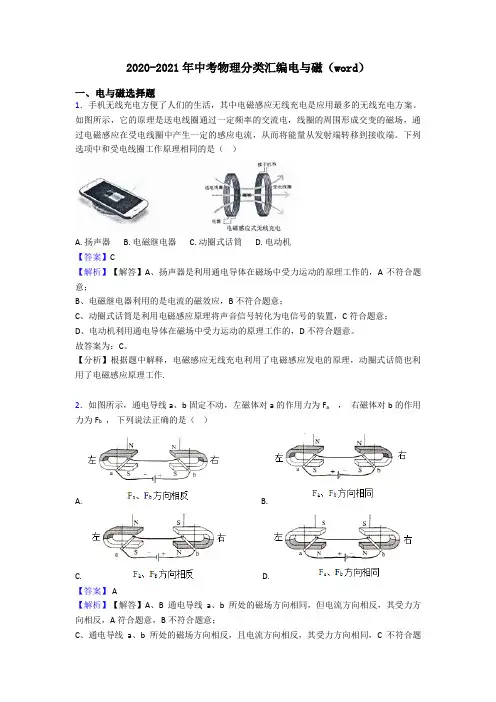

2020-2021年中考物理分类汇编电与磁（word）一、电与磁选择题1．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。

故答案为：C。

【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。

故答案为：A。

【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。

3．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

2020全国物理中考题分类汇编——《电与磁》1.（2020广西南宁）下列物理学家中，在世界上第一个发现电流的周围存在着磁场的是（）A．法拉第B．奥斯特C．焦耳 D．欧姆2.（2020浙江杭州）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。

则下列推断正确的是()A. M无磁性、N无磁性B. M无磁性、N有磁性C. M有磁性、N无磁性D. M有磁性、N有磁性3.（2020山东青岛）下列用电器，利用电流磁效应工作的是()A. 电铃B. 手摇发电机C. 电动玩具车D. 电熨斗4．（2020广西南宁）图所示是磁现象的四幅示意图，其中磁感线方向错误的是（）A．B．C．D．5.（2020青海）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是()A. B.C. D.6.（2020四川自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。

闭合开关K，弹簧测力计示数将()A.变小B. 不变C. 变大D. 无法确定7.（2020广州市）矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同()A. ab段与bc段B. ab段与ed段C. ab段与fe段D. fe段与ed段8.（2020黑龙江省哈尔滨）关于甲、乙两图的说法中，正确的是()A. 甲图中改变电流大小，电流周围磁场强弱不发生改变B. 甲图中改变电流方向，小磁针的偏转方向不发生改变C. 利用乙图可研究电磁感应现象D. 乙图中闭合开关后，静止的导体ab就会运动9.（2020四川成都）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是()A. “甲电机”将电能转化为机械能B. “乙电机”将机械能转化为电能C. “甲电机”依据电磁感应来工作D. 两电机的工作原理是相同的10.（2020云南）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，并自动输入电网。

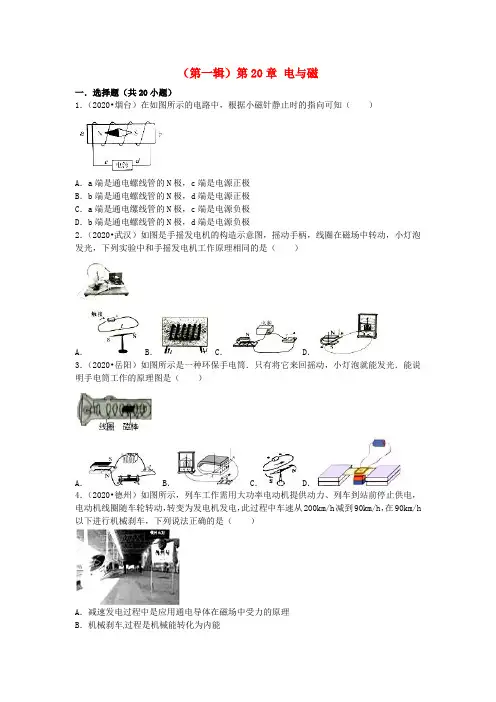

（第一辑）第20章电与磁一．选择题（共20小题）1．（2020•烟台）在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极2．（2020•武汉）如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（）A． B． C．D．3．（2020•岳阳）如图所示是一种环保手电筒．只有将它来回摇动，小灯泡就能发光．能说明手电筒工作的原理图是（）A．B．C．D．4．（2020•德州）如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h 以下进行机械刹车，下列说法正确的是（）A．减速发电过程中是应用通电导体在磁场中受力的原理B．机械刹车过程是机械能转化为内能C．进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D．加速行驶过程是由电动机应用了电磁感应原理5．（2020•绵阳）把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光．关于手摇发电机发电过程，下列说法正确的是（）A．发电机将重力势能转变成电能的裝置B．匀速摇动转轮，灯泡的亮度不变C．转轮转速越快，灯泡亮度越暗D．转轮在一个周期内电流力向改变两次6．（2020•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（）A．B．C．D．7．（2020•威海）如图所示的四个装置中与发电机工作原理相同的是（）A．B．C．D．8．（2020•滨州）下列四幅图中能说明发电机工作原理的是（）A．B．C．D．9．（2020•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．10．（2020•宜昌）如图所示中的a表示垂直于纸面上的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是（）A．甲和乙B．乙和丙C．丙和丁D．甲和丁11．（2020•镇江）图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（）A．使铜棒竖直向下运动B．使铜棒竖直向上运动C．将磁体的N、S极对调，仍使铜棒水平向右运动D．保持铜棒静止不动，使磁体水平向左运动12．（2020•泰州）根据图示装置所探究的原理，可以制成下列哪种仪器（）A．电磁铁B．手摇发电机C．电磁继电器D．电铃13．（2020•株洲）将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示．当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是（）A．G1利用了电流的磁效应B．G1利用电磁感应产生了电流C．G2的指针摆动幅度一定大于G1D．G2是因为通电导线在磁场中受力而摆动14．（2020•台州）有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．15．（2020•咸宁）如图是小明在学习电磁感应现象时．探究产生感应电流的方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向）．下列分析、比较以及结论正确的是（）A．比较甲、乙两图．说明感应电流方向与磁场方向无关B．比较乙、丙两图，说明感应电流方向与导体运动方向有关C．比较甲、丙两图，说明感应电流方向与磁场方向和导体运动方向均无关D．由图丁可得出结论：感应电流方向与导体是否运动无关16．（2020•郴州）关于电与磁及其应用，下列说法正确的是（）A．法拉第发现了电流的磁效应 B．奥斯特发现了电磁感应现象C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应17．（2020•潍坊）如图中所示实验装置，用来研究电磁感应现象的是（）A． B．C．D．18．（2020•东营）科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电波，使得彩灯闪烁，提高了安全性，下列说法正确的是（）A．发电鞋是利用电流磁效应原理制成的B．发电鞋工作时将电能转化为机械能C．发电鞋是利用电磁感应原理制成的D．发电鞋是利用通电线圈在磁场里受力转动制成的19．（2020•无锡）如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而就能给鞋面上的充电电池充电，这种充电鞋垫的工作原理是（）A．电磁感应现象 B．电流的磁效应C．磁极间的相互作用 D．通电线圈在磁场里受力转动20．（2020•安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转2020年全国各地中考物理试题分类解析汇编（第一辑）第20章电与磁参考答案与试题解析一．选择题（共20小题）1．（2020•烟台）在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极【分析】根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性．【解答】解：通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD 错误．故选A．【点评】解决本题的关键掌握安培定则，会运用安培定则判断电流与磁场的关系，注意同名磁极相斥，异名磁极相吸的适用条件．2．（2020•武汉）如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（）A． B． C．D．【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象．【解答】解：手摇发电机是利用电磁感应现象的原理工作的，则A、该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故A错误；B、此图为研究通电螺线管磁场的特点的装置，与发电机无关，故B错误；C、此图中有电源，磁场中的导体通电后，会受力运动，即说明通电导线在磁场中受力的作用，故C错误；D、此图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故D正确；故选D．【点评】能准确的判断出电与磁这一章中的实验原理是解决该题的关键．3．（2020•岳阳）如图所示是一种环保手电筒．只有将它来回摇动，小灯泡就能发光．能说明手电筒工作的原理图是（）A．B．C．D．【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象．【解答】解：晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，小灯泡就会发光，所以上述现象是利用电磁感应现象的原理制成的．故A、此图中有电源，即磁场中的导体通电后受力运动，即说明通电导线在磁场中受力的作用，与题目无关，故A错误；B、此图中没有电源，即磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，与题目原理一致，故B正确；C、此图是奥斯特实验，说明通电导线周围有磁场，故C错误；D、此图中有电源，磁场中的线圈通电后受力运动，即说明通电导线在磁场中受力的作用，与题目无关，故D错误．故选B．【点评】知道电和磁中常见的实验及原理，并能正确的区分是解决该题的关键．4．（2020•德州）如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h 以下进行机械刹车，下列说法正确的是（）A．减速发电过程中是应用通电导体在磁场中受力的原理B．机械刹车过程是机械能转化为内能C．进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D．加速行驶过程是由电动机应用了电磁感应原理【分析】（1）发电机是根据电磁感应现象制成的；（2）刹车过程中克服摩擦做功温度升高；（3）惯性是物体本身的一种性质，一切物体都有惯性；（4）电动机是利用通电导体在磁场中受力运动的原理做成的．【解答】解：A、减速发电过程中是应用电磁感应现象，故A错误．B、机械刹车过程克服摩擦做功是机械能转化为内能，故B正确；C、进站前停止供电，列车仍能继续前行是由于行使的列车具有惯性，故C错误；D、加速行驶过程是由电动机应用了通电导体在磁场中受力运动的原理，故D错误；故选B【点评】此题考查了发电机原理、能量的转化、惯性以及电动机原理，内容较多，要认真分析．5．（2020•绵阳）把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光．关于手摇发电机发电过程，下列说法正确的是（）A．发电机将重力势能转变成电能的裝置B．匀速摇动转轮，灯泡的亮度不变C．转轮转速越快，灯泡亮度越暗D．转轮在一个周期内电流力向改变两次【分析】（1）发电机是利用电磁感应原理工作的，发电机的能量的转化是把机械能转化为电能；（2）大小和方向都随时间作周期性的变化的电流叫做交流电，发电机产生的感应电流大小与发电机的转速有关．【解答】解：A、发电机是将机械能（动能）转化为电能的装置；故A错误；B、匀速摇动转轮，线圈切割磁感线的速度不变，因此线圈中的电流不变，灯泡的亮度不变，故B正确；C、转轮转速越快，线圈切割磁感线的速度变快，因此线圈中的电流变大，灯灯泡亮度越亮，故C错误；D、发电机产生电流的方向是变化的，并且转轮在一个周期内电流力向改变两次，故D正确．故选BD．【点评】本题主要考查学生对发电机的原理和能量转化了解和掌握．6．（2020•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（）A．B．C．D．【分析】首先明确发电机的工作原理，然后根据四个选择找出符合要求的选项．【解答】解：发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．A、该实验是著名的奥斯特实验，该实验说明了通电导线周围存在着磁场，故该选项不符合题意；B、该电路中有电源，即通电后，磁场中的金属棒会受力运动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项不符合题意；C、在该闭合电路中没有电源，当线圈转动时，其恰好切割磁感线运动，于是灯泡中就会有电流通过，故这就是电磁感应现象，即该选项符合题意；D、该装置中有电流通过时，磁场中的线圈会转动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项不符合题意；故选C．【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理．注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源．7．（2020•威海）如图所示的四个装置中与发电机工作原理相同的是（）A．B．C．D．【分析】题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择．【解答】解：A、该实验为奥斯特实验，说明了通电导体周围存在磁场，故A错误；B、该装置中没有电源，是探究电磁感应现象的实验，说明了闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，它与发电机的工作原理相同，故B正确；C、该装置中有电源，是通电线圈在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故C错误；D、该装置中有电源，是通电导体在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故D错误．故选B．【点评】电与磁重点实验装置图要掌握好，记清实验名称和说明的原理及生活中的应用，是解答此类题的关键．8．（2020•滨州）下列四幅图中能说明发电机工作原理的是（）A．B．C．D．【分析】发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．【解答】解：A、A图说明的是电流的磁效应；B、B图是电磁继电器的原理；C、C图电动机的原理图；D、D图是发电机的原理图；故选D．【点评】本题中学生容易混淆的两个图是BD，要从有无电源上区分，有电源的是电动机，无电源的是发电机．9．（2020•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流．故A正确．B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流．故B正确．C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流．故C正确．D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流．故D错误．故选D．【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，是一道基础题．10．（2020•宜昌）如图所示中的a表示垂直于纸面上的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是（）A．甲和乙B．乙和丙C．丙和丁D．甲和丁【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：磁极间的磁感线是从N极指向S极，由图可知，丙和丁中的导体运动时都会切割磁感线，所以会产生感应电流；甲和乙中的导体没有切割磁感线，所以不会产生感应电流；故选C．【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，是一道基础题．11．（2020•镇江）图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（）A．使铜棒竖直向下运动B．使铜棒竖直向上运动C．将磁体的N、S极对调，仍使铜棒水平向右运动D．保持铜棒静止不动，使磁体水平向左运动【分析】利用感应电流的方向与导体运动方向和磁场方向有关，改变其中一个因素，感应电流方向发生改变；若同时改变磁体的磁极方向和导体的运动方向，则感应电流方向不变．【解答】解：AB、使铜棒竖直向上或向下运动，导体没有切割磁感线运动，不会产生感应电流；故AB错误；C、将磁体的N，S极对调，仍使铜棒水平向右运动，磁场方向发生改变，则感应电流方向发生改变，电流表指针向左偏转；故C正确；D、保持铜棒静止不动，使磁体水平向左运动，铜棒相对向右切割磁感线运动，感应电流方向不变；故D错误．故选C．【点评】本题考查了产生感应电流的条件和感应电流的方向的影响因素，是学以致用的典型题目．12．（2020•泰州）根据图示装置所探究的原理，可以制成下列哪种仪器（）A．电磁铁B．手摇发电机C．电磁继电器D．电铃【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应现象，发电机就是利用电磁感应的原理制成的．【解答】解：开关闭合后，导体ab在磁场中做切割磁感线运动时，观察到电流表原来静止在中间的指针偏转，这就是电磁感应现象，根据这一原理制成了发电机．A、电磁铁是利用电流的磁效应的原理制成的，故A错误；B、手摇发电机是利用电磁感应现象的原理制成的，故B正确；C、电磁继电器是利用电流的磁效应的原理制成的，故C错误；D、电铃中有电磁铁，也是利用电流的磁效应的原理制成的，故D错误；故选B．【点评】本题考查了学生对电磁感应现象及其应用的掌握，难度不大，属于基础知识的考查．13．（2020•株洲）将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示．当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是（）A．G1利用了电流的磁效应B．G1利用电磁感应产生了电流C．G2的指针摆动幅度一定大于G1D．G2是因为通电导线在磁场中受力而摆动【分析】解决该题应知道以下知识点：（1）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象就叫做电磁感应现象；发电机就是利用该原理制成的；（2）实验表明通电导线在磁场中受力的作用，电动机就是利用该原理制成的．【解答】解：AB、据题意可知：电流表主要部件是永久磁铁和带有指针的线圈，G1和G2用导线连接起来．当拨动G1的指针时，相当于G1中的线圈做切割磁感线运动，电路中会产生感应电流；由于两个电表构成了闭合电路，故电流会通过G2表中的线圈，而该线圈处于磁场中，由于通电导线在磁场中受力的作用，所以G2的指针也会偏转；故G1利用了电磁感应而产生电流，故A错误，B正确；C、由于导线有电阻，感应电流通过导线时因发热会损失掉一部分电能，故G2的指针摆动幅度一定小于G1，故C错误；D、据前面分析可知，G2是因为通电导线在磁场中受力而摆动，故D正确；故选BD．【点评】知道电动机和发电机的原理，并能结合上述实验情景进行分析是解决该题的关键．14．（2020•台州）有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．【分析】根据题意可知，发电地板的原理为电磁感应现象，逐个对每个选项中装置的原理进行分析，找出符合题意的选项．【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是电动机的原理图，即通电导体在磁场中受力运动；不合题意；D、该图是探究电磁铁磁性强弱与匝数的关系；不合题意．故选B．【点评】本题主要考查学生对课本一下实验装置原理的了解和掌握，同时注意与生活现象联系起来，这类题型是中招的热点．15．（2020•咸宁）如图是小明在学习电磁感应现象时．探究产生感应电流的方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向）．下列分析、比较以及结论正确的是（）A．比较甲、乙两图．说明感应电流方向与磁场方向无关B．比较乙、丙两图，说明感应电流方向与导体运动方向有关C．比较甲、丙两图，说明感应电流方向与磁场方向和导体运动方向均无关D．由图丁可得出结论：感应电流方向与导体是否运动无关【分析】此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．【解答】解：A、图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不变，即可以得到磁场方向和感应电流方向有关，故A错误；B、图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C、图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D、图丙中，只向上运动，做法过于片面，无法得到感应电流和导体是否运动之间的联系，故D错误；故选B．【点评】在研究多因素（或变量）的问题时，通常要采用控制变量法，即：每次只改变其中的一个量，而控制其他的量不变，从而将研究多因素的问题转化为研究多个单因素的问题．在使用控制变量法时，一定要把握住哪些量在“改变”，而哪些量没有变化．16．（2020•郴州）关于电与磁及其应用，下列说法正确的是（）A．法拉第发现了电流的磁效应 B．奥斯特发现了电磁感应现象C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应【分析】（1）法拉第发现了电磁感应现象；（2）奥斯特发现了通电导线周围有磁场；（3）电动机是利用通电导线在磁场中受力的作用的原理制成的；（4）电磁铁是利用电流的磁效应的原理制成的．【解答】解：据课本知识可知，A、电磁感应现象是法拉第发现的，故A错误；B、奥斯特发现了通电导线周围有磁场，故B错误；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、电磁铁是利用电流的磁效应的原理制成的，故D正确．故选D．【点评】此题考查了物理学史、电动机的原理和电磁铁的原理，是一道基础题目．17．（2020•潍坊）如图中所示实验装置，用来研究电磁感应现象的是（）A． B．C．D．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验，包括电磁感应实验、电流的磁效应实验（奥斯特实验）、磁场对电流的作用实验、磁极间的相互作用实验等．【解答】解：A、给导体通电时，原来静止在南北方向的小磁针的指向发生了偏转，说明电流周围存在磁场，即奥斯特实验；故A不符合题意；B、将通电导体在磁场中做切割磁感线运动时，电路中产生感应电流．这是电磁感应现象；故B符合题意；C、通电导体在磁场的作用下转动，说明通电导体在磁场中受力的作用；故C不符合题意；D、磁体的磁极相互作用，说明磁极间存在力的作用；故D不符合题意．故选B．【点评】奥斯特实验、电磁感应实验、磁极间的相互作用实验、磁场对电流的作用实验是电和磁当中最重要的几个实验，我们在日常的学习中应学会联系实际，比较记忆．18．（2020•东营）科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电波，使得彩灯闪烁，提高了安全性，下列说法正确的是（）A．发电鞋是利用电流磁效应原理制成的B．发电鞋工作时将电能转化为机械能C．发电鞋是利用电磁感应原理制成的D．发电鞋是利用通电线圈在磁场里受力转动制成的【分析】电磁感应现象是闭合电路的一部分导体在磁场中切割磁感线运动时，导体中会有感应电流产生，把机械能转化为电能；据此分析其工作原理和能量转化形式；【解答】解：由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的，故AD错误，C正确；在电磁感应现象中，消耗机械能，得到电能，发电鞋工作时将电能转化为机械能；故B错误；故选C．【点评】本题主要考查了电磁感应原理的应用和电能的计算，明确“发电鞋”的工作原理是解答此题的关键．。

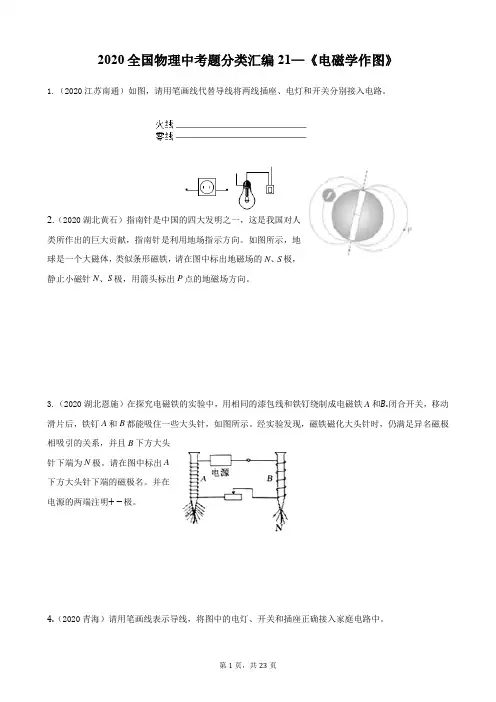

2020全国物理中考题分类汇编21—《电磁学作图》1.（2020江苏南通）如图，请用笔画线代替导线将两线插座、电灯和开关分别接入电路。

2.（2020湖北黄石）指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地场指示方向。

如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。

3.（2020湖北恩施）在探究电磁铁的实验中，用相同的漆包线和铁钉绕制成电磁铁A和B.闭合开关，移动滑片后，铁钉A和B都能吸住一些大头针，如图所示。

经实验发现，磁铁磁化大头针时，仍满足异名磁极相吸引的关系，并且B下方大头针下端为N极。

请在图中标出A下方大头针下端的磁极名。

并在电源的两端注明+−极。

4.（2020青海）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

5.（2020甘肃金昌）一个房间要安装2盏“220V40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

6.（2020江苏无锡）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。

然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。

请在图中补画一根导线，将L2正确接入电路。

7.（2020贵州毕节）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+”表示)和A点磁感应线的方向。

9.（2020江苏扬州）如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。
