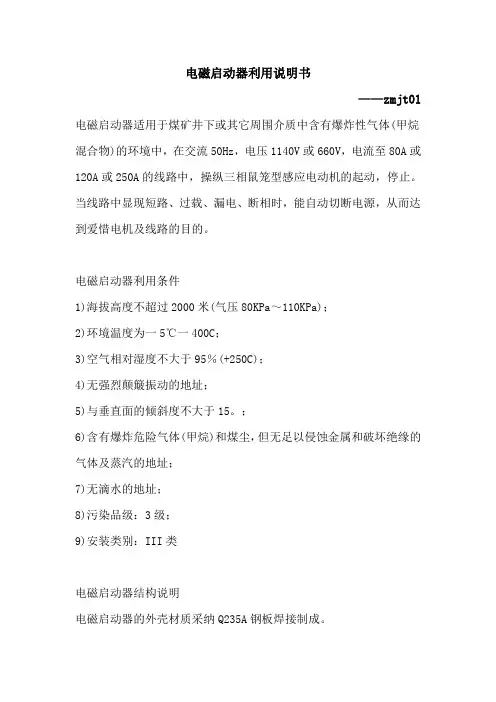

电磁启动器利用说明书——zmjt01电磁启动器适用于煤矿井下或其它周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50Hz，电压1140V或660V，电流至80A或120A或250A的线路中，操纵三相鼠笼型感应电动机的起动，停止。
当线路中显现短路、过载、漏电、断相时，能自动切断电源，从而达到爱惜电机及线路的目的。
电磁启动器利用条件1)海拔高度不超过2000米(气压80KPa～110KPa)；2)环境温度为一5℃一400C；3)空气相对湿度不大于95％(+250C)；4)无强烈颠簸振动的地址；5)与垂直面的倾斜度不大于15。
；6)含有爆炸危险气体(甲烷)和煤尘，但无足以侵蚀金属和破坏绝缘的气体及蒸汽的地址；7)无滴水的地址；8)污染品级：3级；9)安装类别：III类电磁启动器结构说明电磁启动器的外壳材质采纳Q235A钢板焊接制成。
电磁启动器内部由交流接触器、热继电器、按钮和信号灯等组成。
面板上的起动、停止按钮用于操纵交流接触器使电动机起动或停止。
电磁启动器设有内、外接地螺栓，并有接地标志。
电磁启动器的结构呈圆形，连接在撬型底座上，隔爆外壳由接线腔和主腔组成。
l、接线腔：要紧安装电源线和负载线及操纵回路的接线端子，接线腔双侧有进线喇叭口，前壁有两个操纵回路出线喇叭口。
2、主腔：由壳底和前盖组成，它是一种转盖式结构，主腔内装有机芯，正面装有真空接触器，JDB电机综合爱惜器，Rc阻容吸收回路和一只熔断器，反面装有操纵变压器，换相隔离开关和按钮开关及操作换相开关的机构，机芯安装在壳体内必需使按钮开关和壳体的“起动”“停止”按钮正对，且间隙在l～3mm，换向开关的操作机构与壳体的把手联动机构相互配合，从而通过外部把手操作按钮及联锁杆，来实现对开关起动、停止及联锁操纵，当打开起动器时，必需先按动停止按钮，使的地方于断电状态，把手处于垂直向下位置转动联锁杆，使之销住把手(避免误操作)，转动盖子即可打开，当要关闭起动器时，转动盖子，使盖子的法兰边上缺口与联锁杆正对，转动联锁杆，锁住盖子至手能活动为止，咨询四零零零八六零五三七即可操作起动器。
