QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书徐州煤矿机械厂二○○八年使用前请认真阅读使用说明书QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述1.1用途及适用范围QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
1.2产品特点：a)本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
b)此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器，3，4回路共用一组互感器，单控模式下其总电流为各回路电流之和。
2、工作条件a)海拔不超过2000米;b)周围环境温度不高于40℃, 不低于-5℃;c)周围空气相对湿度不大于95%(25℃时);d)周围介质中无破坏金属和绝缘的气体;e)与垂直的倾斜不大于15度;f)须能防止水和液体侵入开关内部;g)无剧烈振动、颠簸。
3、型号的编制意义改进型双速额定电压(V)额定电流(A)主回路数真空隔爆兼本质安全型起动器4、执行标准及主要技术参数和技术性能4.1 执行标准：MT/T111-1996Q/320300JAC02(A)-20084.2 防爆尺寸：隔爆兼本质安全型4.3 防爆标志：Exd[ib]I4.4 额定电压: 1140VAC、660VAC4.5 额定电流: 2×200A4.6 频率: 50Hz4.7 电流整定范围: 10A — 500A (步长为5A)4.8 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.9 主回路真空接触器性能指标●接通能力: 2000A、50次●通断能力: 1600A、 50次●极限分断能力: 3000A、 3次●电寿命: AC3 60万次 AC4 6万次4.10 隔离换向开关分断能力: 1200A4.11 控制方法本机控制、远方控制4.12 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。
QJZ2—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全： 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的 “向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
序号 电压 最小保护负载 备注1 660V 220瓦若使用两相可将缺相保护屏蔽2 1140V 380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项注意事项（1）本说明书适用于本说明书适用于：：QJZ2 QJZ2--120120 矿用隔爆兼本质安全型真空电磁起动器矿用隔爆兼本质安全型真空电磁起动器 QJZ2 QJZ2--120120N N N 矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器 （2）安装使用前请详细阅读使用说明书安装使用前请详细阅读使用说明书！！ （3）严禁带电开盖严禁带电开盖！！ （4）严禁损伤防爆面严禁损伤防爆面！！（5）在使用和维护时在使用和维护时，，严禁更改本安电路参数及电器元件的规格严禁更改本安电路参数及电器元件的规格、、型号和参数型号和参数。

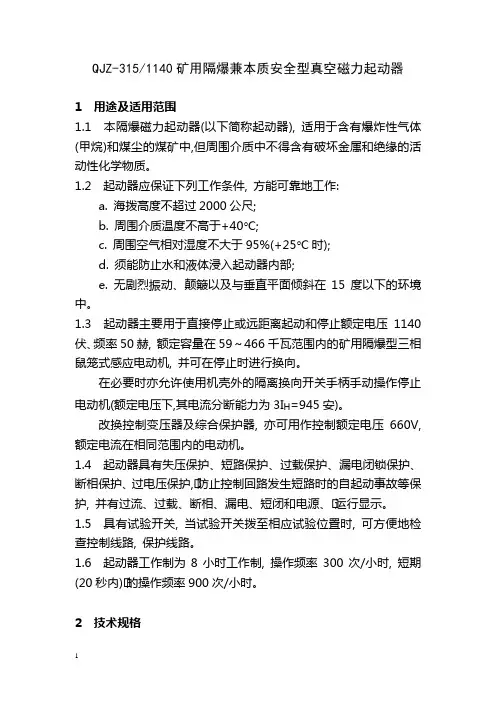

QJZ-315/1140矿用隔爆兼本质安全型真空磁力起动器1 用途及适用范围1.1 本隔爆磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 起动器应保证下列工作条件, 方能可靠地工作:a. 海拨高度不超过2000公尺;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于直接停止或远距离起动和停止额定电压1140伏、频率50赫, 额定容量在59～466千瓦范围内的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
在必要时亦允许使用机壳外的隔离换向开关手柄手动操作停止电动机(额定电压下,其电流分断能力为3I H=945安)。
改换控制变压器及综合保护器, 亦可用作控制额定电压660V, 额定电流在相同范围内的电动机。
1.4 起动器具有失压保护、短路保护、过载保护、漏电闭锁保护、断相保护、过电压保护,•防止控制回路发生短路时的自起动事故等保护, 并有过流、过载、断相、漏电、短闭和电源、•运行显示。
1.5 具有试验开关, 当试验开关拨至相应试验位臵时, 可方便地检查控制线路, 保护线路。
1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。
2 技术规格线路电压不低于额定值的75%时, 起动器能可靠地工作。
3 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位臵, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后 (不要过于抬高), 前门即可打开。
![QJZ_200_315_400_1140[660]矿用隔爆兼本质安全型真空电磁起动器[电光]](https://img.taocdn.com/s1/m/c40f4b3ebb68a98270fefa2d.png)
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
1.1通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：2.1海拔不超过2000米；2.2周围环境温度为-5℃～+40℃；2.3周围空气相对湿度不大于95％（25℃）；2.4须能防止水或其他液体浸入起动器内部；2.5无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
技术参数1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
QJZ系列煤矿风机用隔爆兼本质安全型双电源真空电磁起动器使用说明书（第一版）山西（太原）惠特科技有限公司二Ｏ一Ｏ年八月该起动器主要针对煤矿井下大量使用对旋式风机实现双风机双电源的自动切换，确保采掘工作面不间断通风的起动器类产品。
起动器具有电源和两级电机运行状态显示。
控制对旋式风机时，二级电机实现延时起动，能防止两级同时起动时“一风吹”损坏风筒，也可减少风机起动对电网的冲击。
本起动器可以一级风机单独起动，适用于掘进工作面开口时小风量需要以及排放瓦斯时控制风量的要求。
本起动器性能稳定，可靠性高故障率小。
本使用说明书根据GB9969.1-1998标准编写。
本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。
本产品执行标准：“GB3836.0-2000 爆炸性气体环境用电气设备第1部分:通用要求”,“MT111-1998 矿用防爆型低压交流真空电磁起动器”及其关于“企业标准Q/HT0301-2008 《QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器》”。
安装、使用该产品前，请详细阅读本使用说明书。
警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。
否则，将危及人身和矿井安全！警告：在一机发生故障而进行检修时，必须把本起动器故障一机的电源切断，同时将故障一机的隔离换向开关置于断开位。
用电笔测量进出线无电后，方可检修，否则可能引起人身伤亡事故、危及矿井安全！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在内接地端子上。
警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。
警告：严禁带电开盖！目录1.概述 (1)1.1主要用途及适用范围 (1)1.2品种、规格 (1)1.3 产品型号及其含义 (2)1.4使用条件 (2)1.5防爆型式、及引用标准 (2)1.6产品特点 (2)2.基本参数和技术特性 (3)2.1主要技术参数 (3)2.2动作特性 (3)2.3保护特性 (4)2.4控制方式 (4)3.主要结构和工作原理 (5)3.1主要结构 (5)3.2工作原理： (6)4.尺寸、重量 (7)5.安装、调试 (7)5.1安装 (7)5.2调试 (8)5.3使用和操作 (9)6.其他 (9)6.1订货 (9)6.2随产品供应的文件有 (9)6.3运输、贮存 (9)6.4服务承诺 (10)6.5联系方式 (10)QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器1 概述1.1主要用途及适用范围：QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要针对煤矿井下大量使用对旋式风机实现双风机双电源的自动切换，确保采掘工作面不间断通风的起动器类产品。
QJZ-2 200/1140(660)SA矿用隔爆兼本质安全型双速双回路真空电磁起动器一、概述:1．QJZ-2×200/1140(660)SA矿用隔爆兼本质安全型双回路真空电磁起动器(以下简称起动器), 适用于含有甲烷及煤尘爆炸危险的煤矿井下,可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备设备。
该起动器采用快开门结构和可靠的闭锁装置，结构合理，操作方便等优点。
起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。
起动器内所有零部件和线路符合有关技术标准，并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动出现故障而导致的停产事故。
2. 工作条件a. 海拔高度不超过2000米;b. 周围介质温度不高于+40℃、不低于-20℃;c. 周围空气相对湿度不大于95%(+25℃);d. 安装面与垂直的倾斜度不超过15度；e. 须能防止雨和雪浸入起动器内部;3．型号的组成及其代表意义:Q J Z -2×200 /1140（660）S A改进型双速额定电压;额定电流;两回路真空;隔爆兼本质安全型;起动器;4. 防爆型式和标志：（1）防爆型式：隔爆兼本质安全型（2）防爆标志: Exd[ib]I三．外形尺寸见图1：四．主要性能及技术参数1. 起动器额定工作电压: 660V、1140V,频率:50Hz线路电压不低于额定值75%不高于额定值110%, •起动器能可靠工作。
2．额定电流: 2×200A3．频率：50-60HZ4．电流整定范围与方式：10-200A 有级粗调、无级时钟式细调5．主回路真空接触器性能指标：（1）接通能力：2500A 100次（2）通断能力：2000A 25次（3）极限分断能力：4500A 3次（4）电寿命：AC负荷 >60万次3负荷 >6万次AC46．隔离换向开关分断能力：2500A7．控制双速电动机功率范围：（ηcosφ=0.75）1140V 2×（15-300 kW）660V 2×（9─170kW）8．控制方式：（1）本质安全型先导回路：最高开路电压24V，最大短路电流为139mA；（2）远控、近控选择；（3）单机、双机控制选择；（4）手动切换、自动切换功能选择；（5）手动测试选择。

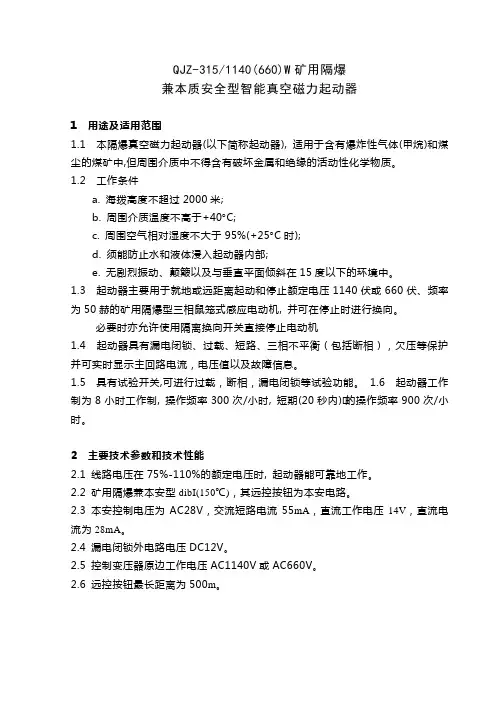

QJZ-315/1140(660)W矿用隔爆兼本质安全型智能真空磁力起动器1 用途及适用范围1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。
2 主要技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3 本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4 漏电闭锁外电路电压DC12V。
2.5 控制变压器原边工作电压AC1140V或AC660V。
2.6 远控按钮最长距离为500m。
3 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位置, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后(不要过于抬高), 前门即可打开。

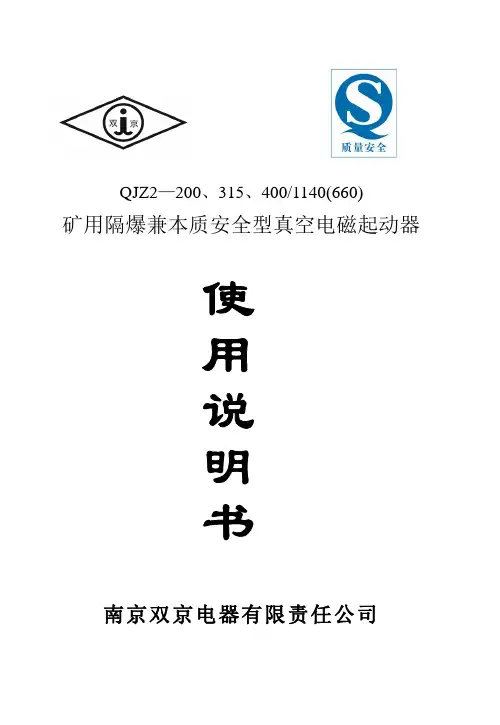

QJZ2—200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 400A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有本安型远方控制。
6、可以方便实现联机控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、采用方形快开门结构，方便使用15、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-400 矿用隔爆兼本质安全型真空电磁起动器QJZ2-315 矿用隔爆兼本质安全型真空电磁起动器QJZ2-200 矿用隔爆兼本质安全型真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—200、315、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至200A、315A、400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书徐州煤矿机械厂二○○八年使用前请认真阅读使用说明书QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述1.1用途及适用范围QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
1.2产品特点：a)本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
b)此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器，3，4回路共用一组互感器，单控模式下其总电流为各回路电流之和。
2、工作条件a)海拔不超过2000米;b)周围环境温度不高于40℃, 不低于-5℃;c)周围空气相对湿度不大于95%(25℃时);d)周围介质中无破坏金属和绝缘的气体;e)与垂直的倾斜不大于15度;f)须能防止水和液体侵入开关内部;g)无剧烈振动、颠簸。
3、型号的编制意义改进型双速额定电压(V)额定电流(A)主回路数真空隔爆兼本质安全型起动器4、执行标准及主要技术参数和技术性能4.1 执行标准：MT/T111-1996Q/320300JAC02(A)-20084.2 防爆尺寸：隔爆兼本质安全型4.3 防爆标志：Exd[ib]I4.4 额定电压: 1140VAC、660VAC4.5 额定电流: 2×200A4.6 频率: 50Hz4.7 电流整定范围: 10A — 500A (步长为5A)4.8 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.9 主回路真空接触器性能指标●接通能力: 2000A、50次●通断能力: 1600A、 50次●极限分断能力: 3000A、 3次●电寿命: AC3 60万次 AC4 6万次4.10 隔离换向开关分断能力: 1200A4.11 控制方法本机控制、远方控制4.12 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定）1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高），前门即可打开。
关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。
2、本体装配有：2.1交流真空接触器CJ，电流互感器LH，阻容吸收装置ZR;、中间1.1单机远控：远控按钮及二极管按图示分别接开关的K1、K2、K3，接线端子。
1.2双机（或多机）联控：本机的K5、K6、K7、K2、K22分别与下台的K11、K2、K3、K8、K9按图示对应联接；本机的远控按钮按图示接K1、K22、K3。
1.3钮子开关1K、2K：1K为远、近控选择开关；2K为单机、联控选择开关，据选取的控制方式，确定1K、2K的倒向。
1.4近控二极管D1(1N4004）出厂已接好（K2-6)。
1.5合上换向开关，控制变压器有电，观察窗上的电源显示灯亮，说明控制电源有电，正常情况下保护器接点吸合为起动作好准备。
QJZ2—30（15）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：30A、15A3、控制电压：36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
序号电压最小保护负载备注1660V220瓦若使用两相可将缺相保护屏蔽21140V380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-30矿用隔爆兼本质安全型真空电磁起动器QJZ2-30N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-15矿用隔爆兼本质安全型真空电磁起动器QJZ2-15N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
QJZ-315智能真空电磁起动器QJZ-315．400／1140(660．380V)矿用隔爆兼本质安全型真空电磁起动器一、用途与特点QJZ-315．400／1140(660．380V)矿用隔爆兼本质安全型真空电磁起动器，适应于煤矿井下交流50HZ，电压660V，1140V，额定电流至315A、400A的供电系统中，直接或远距离起动和停止矿用隔爆三相鼠笼式感应电动机。
该起动器采用平移快开门结构，核心保护部分采用DJZB-PI型磁电启动器智能化综合保护装置，能完成漏电闭锁，过载短路，三相不平衡(包括断相)，欠压等多项保护功能。
该起动器采用l0×5汉字字符液晶显示器，配合菜单式人机文互界面，操作直观简便，运行时显示三相电流和系统电压，显示信息丰富。
二、主要性能和技术参数：1、额定电压：分档可调1140V、660V、380V，(显示电网实时电压)。
当线路电压高于额定电压的120％时，出现低压保护。
2、额定电流：220A、315A、400A。
3、工作电流：可从000A调至999A，每5A为一步．4、短路电流：可从0000A调至6990A，每10A为一步．短路时间(100ms)。
5、过载保护：过载延时根据右表进行反时限工作。
6、漏电闭锁：在起动器合同闸前能对供电线路对地绝缘情况进行检测，当绝缘电阻低于一定阻值时，能实现漏电闭锁功能，使起动器不能合闸。
其值如下；当额定电压为1140V时，闭锁值40KΩ。
当额定电压为660V，闭锁值22KΩ。
当额定电压为380V时，闭锁值7KΩ。
7、控制方式：单控：只起动本机工作。
联控：当本机起动后8秒再起动第二台电机，如果第二台电动机动失败，则本台电动机也停止丁作。
8、相不平衡保护：不平衡系数有60％、65％、75％，可通过菜单整定选中某一项：当用户不需要此项功能时，可选中“关”，即可取消缺相功能。
缺相保护延时为8s。
9、故障查询功能：可通过菜单查看前十次发生故障的时间和故障类别。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：海拔不超过2000米；周围环境温度为-5℃～+40℃；周围空气相对湿度不大于95％（25℃）；须能防止水或其他液体浸入起动器内部；无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
1、线路电压在额定值75～110％时，起动器应能可靠工作。
本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
远控电缆长度≤300m，分布电感≤，分布电容≤μf。
漏电闭锁检测回路开路电压≤DC17V，短路电流≤。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
编订：__________________
单位：__________________
时间：__________________
二、矿用隔爆型真空电磁
启动器QJZ-315／1140(660) QJZ-200／1140(660) QJZ-400／1140(660) 安全技术操作
规程
Standardize The Management Mechanism To Make The Personnel In The Organization Operate
Word格式 / 完整 / 可编辑
文件编号：KG-AO-3896-66 二、矿用隔爆型真空电磁启动器QJZ-315／1140(660) QJZ-200／1140(660) QJZ-400／1140(660)
安全技术操作规程
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一.对操作人员的基本要求
1.井下专职电气操作人员及专职电气检修人员必须经过安全规程、操作规程及有关专业技术培训学习，经考试合格，取得操作资格证者，方可操作电气设备。
2.井下电气设备应由专职电气检修人员或专职电气操作人员进行。
非专职电气检修操作人员不得擅自操作电气设备。
二.进入现场
1.进入硐室或靠近放置电气设备周围之前，要观察硐室或放置电气设备周围有无片帮、淋皮，发现有片帮、淋皮时，用专用撬棍处理后方可进入操作现场。
2.操作人员进入现场时，必须佩戴个人防护用品。
三.开机前检查
1.检查开关的型号、规格及各电气数据（电压、电流等级）是否与实际相符。
2.检查开关有无机械损伤等现象。
3.检查电器元件在运输过程中有无受损或松动（一次保险、保护器插头等）。
4.在运输及井下搬运过程中，是否有倒运、翻滚和震动的现象。
四.操作过程：
1.合上隔离换向开关GHK,变压器BK得电，智能保护器WZBQ得电，开始工作并相应显示。
2.30S后若主电路绝缘正常，则保护接点CB1闭合，本安先导回路投入，为启动做好准备。
3.当需要进行漏电闭锁模拟试验时，请将前门试验转换开关转向漏电位置，即可分别对开关进行模拟试验。
4.合闸后可进行短路试验，利用程序的现场的现
场测试也可分别对速断、过负荷、断相、失压进行模拟测试，但开关在运行状态下不允许做模拟试验。
5.需要将主副机同事停止时，按下JX按钮中间继电器失电，接触器断开，然后将隔离换向开关达倒停止位置。
6.启动时按下门前近控启动按钮或远控启动按钮，继电器K1吸和，延时继电器KA吸和，真空接触器CJ 吸和，其常开触点CJ12闭合自保，开关工作，运行灯指示，液晶显示工作参数。
7.停止时按下门前近控停止按钮或远控停止按钮，继电器K1失电断开，延时继电器KA失电断开，真空接触器CJ断开，其常开触点CJ12断开，开关停止工作，运行灯熄灭，液晶显示工作参数。
8.需要检修设备内部时，将前门右侧中部的机械闭锁解锁后，可以抬起开关左侧固定于铰链上的操作手把，将门抬起约30mm后（注意不要过于抬高）前门即可打开。
关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬高度，
避免操作手把上部凸轮与铰链顶撞）。
五.违反操作标准及可能存在的危害
1.严禁带负荷拉隔离开关，否则会损坏设备。
2.严禁带电打开设备接线腔或前门，否则会造成人员触电。
3.严禁改变本安电路参数，否则会导致设备损坏。
六.检修维护相关规定
1.设备应放置在无淋水．空气流通．没有腐蚀的环境中。
2.设备运行过程中，应经常检查各紧固螺栓是否牢固，接地是否可靠。
3.定期检查和保养各隔爆面，防止锈蚀。
4.定期检测设备的绝缘。
5.定期试验漏电保护是否可靠。
