一种高空电缆连接器保护装置_CN209169522U

格式：pdf
大小：464.54 KB
文档页数：9

下载文档原格式

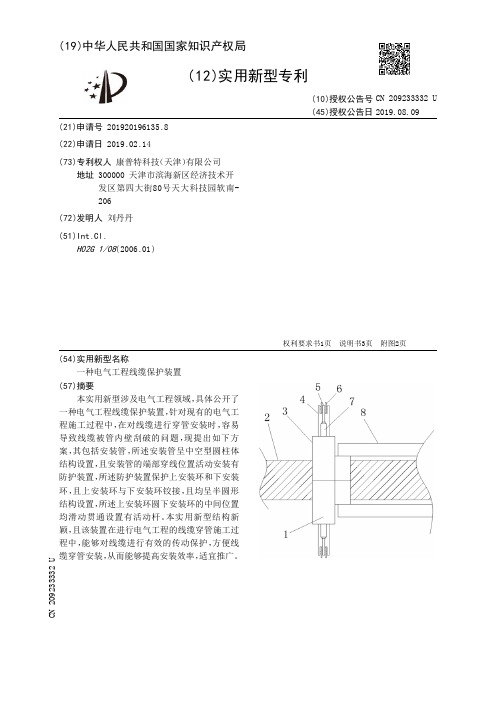

【CN209233332U】一种电气工程线缆保护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196135.8(22)申请日 2019.02.14(73)专利权人康普特科技（天津）有限公司地址 300000 天津市滨海新区经济技术开发区第四大街80号天大科技园软南-206(72)发明人刘丹丹　(51)Int.Cl.H02G 1/08(2006.01)(54)实用新型名称一种电气工程线缆保护装置(57)摘要本实用新型涉及电气工程领域，具体公开了一种电气工程线缆保护装置，针对现有的电气工程施工过程中，在对线缆进行穿管安装时，容易导致线缆被管内壁刮破的问题，现提出如下方案，其包括安装管，所述安装管呈中空型圆柱体结构设置，且安装管的端部穿线位置活动安装有防护装置，所述防护装置保护上安装环和下安装环，且上安装环与下安装环铰接，且均呈半圆形结构设置，所述上安装环圆下安装环的中间位置均滑动贯通设置有活动杆。

本实用新型结构新颖，且该装置在进行电气工程的线缆穿管施工过程中，能够对线缆进行有效的传动保护，方便线缆穿管安装，从而能够提高安装效率，适宜推广。

权利要求书1页说明书3页附图2页CN 209233332 U 2019.08.09C N 209233332U权　利　要　求　书1/1页CN 209233332 U1.一种电气工程线缆保护装置，包括安装管(8)，其特征在于，所述安装管(8)呈中空型圆柱体结构设置，且安装管(8)的端部穿线位置活动安装有防护装置，所述防护装置保护上安装环(3)和下安装环(1)，且上安装环(3)与下安装环(1)铰接，且均呈半圆形结构设置，所述上安装环(3)圆下安装环(1)的中间位置均滑动贯通设置有活动杆(7)，且活动杆(7)位于上安装环(3)和下安装环(1)形成的环形结构内部的一端连接有传动保护装置，所述上安装环(3)与下安装环(1)的外壁连接有对称设置的竖板(4)，且两个竖板(4)相互远离的一端均设置有安装槽，且安装槽的内壁转动安装有导向轮(6)，所述活动杆(7)远离传动保护装置的一端连接有连接绳(5)，且连接绳(5)的端部绕过导向轮(6)，且两个所述连接绳(5)的端部连接有拉环(9)。

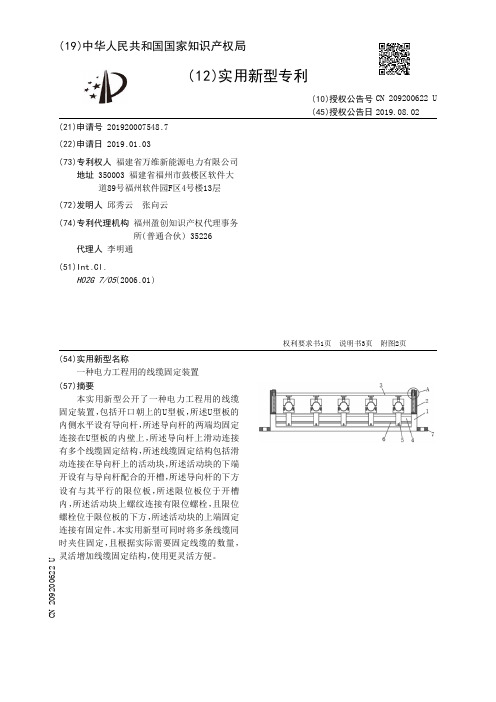

【CN209200622U】一种电力工程用的线缆固定装置【专利】

4 .根据权利要求2所述的一种电力工程用的线缆固定装置，其特征在于，所述弧形凹槽的内壁上固定连接有防滑胶垫。
5 .根据权利要求1所述的一种电力工程用的线缆固定装置，其特征在于，所述固定块（7）与U型板（1）一体成型。
6 .根据权利要求3所述的一种电力工程用的线缆固定装置，其特征在于，所述压板（3）的下端面上设有防滑纹。
( 19 )中华人民共和国国家知识产权局Leabharlann ( 12 )实用新型专利
(21)申请号 201920007548 .7
(22)申请日 2019 .01 .03
(73)专利权人福建省万维新能源电力有限公司地址 350003 福建省福州市鼓楼区软件大道89号福州软件园F区4号楼13层
(72)发明人邱秀云张向云
固定装置，包括开口朝上的 U型板，所述U型板的内侧水平设有导向杆，所述导向杆的两端均固定连接在U型板的内壁上，所述导向杆上滑动连接有多个线缆固定结构，所述线缆固定结构包括滑动连接在导向杆上的活动块，所述活动块的下端开设有与导向杆配合的开槽，所述导向杆的下方设有与其平行的限位板，所述限位板位于开槽内，所述活动块上螺纹连接有限位螺栓，且限位螺栓位于限位板的下方，所述活动块的上端固定连接有固定件。本实用新型可同时将多条线缆同时夹住固定，且根据实际需要固定线缆的数量，灵活增加线缆固定结构，使用更灵活方便。
(74)专利代理机构福州盈创知识产权代理事务所(普通合伙) 35226
代理人李明通
(51)Int .Cl . H02G 7/05(2006 .01)
(10)授权公告号 CN 209200622 U (45)授权公告日 2019.08.02
( 54 )实用新型名称一种电力工程用的线缆固定装置

【CN209516502U】用于电气工程的线缆保护装置【专利】

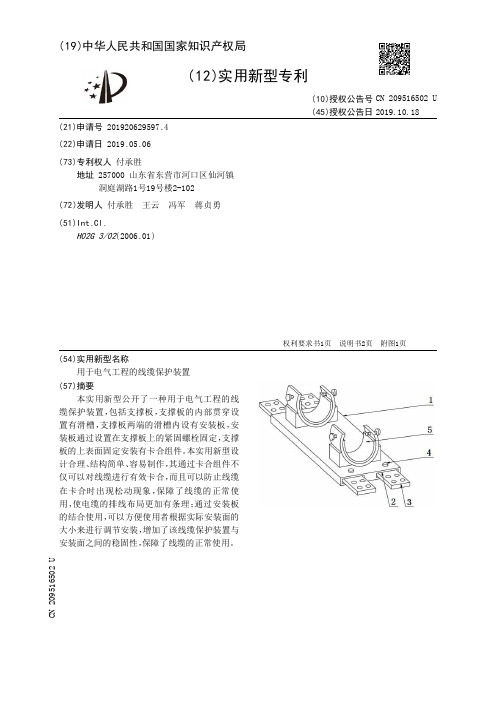

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920629597.4(22)申请日 2019.05.06(73)专利权人付承胜地址 257000 山东省东营市河口区仙河镇洞庭湖路1号19号楼2-102(72)发明人付承胜　王云　冯军　蒋贞勇　(51)Int.Cl.H02G 3/02(2006.01)(54)实用新型名称用于电气工程的线缆保护装置(57)摘要本实用新型公开了一种用于电气工程的线缆保护装置，包括支撑板，支撑板的内部贯穿设置有滑槽，支撑板两端的滑槽内设有安装板，安装板通过设置在支撑板上的紧固螺栓固定，支撑板的上表面固定安装有卡合组件。

本实用新型设计合理、结构简单、容易制作，其通过卡合组件不仅可以对线缆进行有效卡合，而且可以防止线缆在卡合时出现松动现象，保障了线缆的正常使用，使电缆的排线布局更加有条理；通过安装板的结合使用，可以方便使用者根据实际安装面的大小来进行调节安装，增加了该线缆保护装置与安装面之间的稳固性，保障了线缆的正常使用。

权利要求书1页说明书2页附图1页CN 209516502 U 2019.10.18C N 209516502U权　利　要　求　书1/1页CN 209516502 U1.用于电气工程的线缆保护装置，包括支撑板（1），其特征在于，所述支撑板（1）的内部贯穿设置有滑槽（2），支撑板（1）两端的滑槽（2）内设有安装板（3），安装板（3）通过设置在支撑板（1）上的紧固螺栓（4）固定，支撑板（1）的上表面固定安装有卡合组件（5）。

2.根据权利要求1所述的用于电气工程的线缆保护装置，其特征在于：所述滑槽（2）设为两道，其平行设置在支撑板（1）的内部两侧。

3.根据权利要求1所述的用于电气工程的线缆保护装置，其特征在于：所述卡合组件（5）包括连接座（51）、螺杆（52）、弹性块（53）、防护套（54）和卡环（55），所述连接座（51）上部嵌入安装有卡环（55），卡环（55）的内壁固定设有防护套（54），所述卡环（55）为半圆形结构，该半圆形结构的豁口两侧处均设有螺杆（52），螺杆（52）与卡环（55）螺纹配合连接，所述螺杆（52）的内端部活动连接有弹性块（53）。

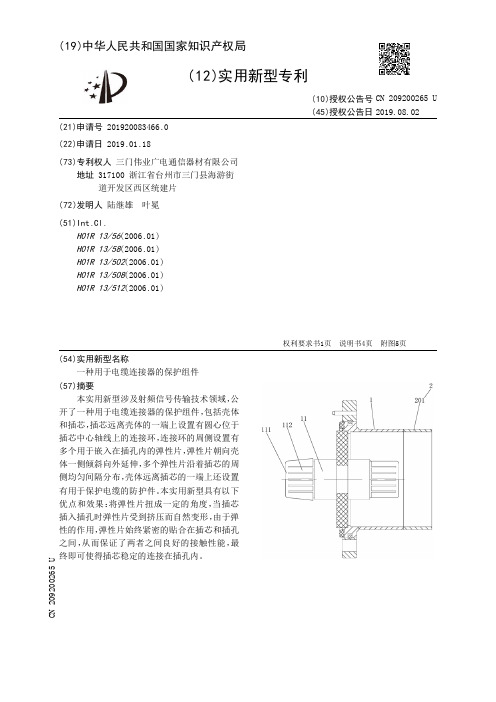

【CN209200265U】一种用于电缆连接器的保护组件【专利】

(10)授权公告号 CN 209200265 U (45)授权公告日 2019.08.02
( 54 )实用新型名称一种用于电缆连接器的保护组件
( 57 )摘要本实用新型涉及射频信号传输技术领域，公
开了一种用于电缆连接器的保护组件，包括壳体和插芯，插芯远离壳体的一端上设置有圆心位于插芯中心轴线上的连接环，连接环的周侧设置有多个用于嵌入在插孔内的弹性片，弹性片朝向壳体一侧倾斜向外延伸，多个弹性片沿着插芯的周侧均匀间隔分布，壳体远离插芯的一端上还设置有用于保护电缆的防护件。本实用新型具有以下优点和效果：将弹性片扭成一定的角度，当插芯插入插孔时弹性片受到挤压而自然变形，由于弹性的作用，弹性片始终紧密的贴合在插芯和插孔之间，从而保证了两者之间良好的接触性能，最终即可使得插芯稳定的连接在插孔内。
背景技术 [0002] 电缆连接器主要适用于传输设备局各类数字程控交换机、光电传输设备内部联接和配线架之间的信号传输，用于传输数据、音频、视频等通讯设备。 [0003] 目前，公告号为CN205543256U，公告日为2016年8月31日的中国专利公开了一种电缆连接器，包括前壳体、后壳体、内导体、绝缘子和电缆夹，前壳体与后壳体的连接处设有密封圈三，内导体设置在前壳体内，内导体与前壳体之间设有绝缘子，前壳体外设有用于电缆连接固定的法兰盘，法兰盘上开有锁紧螺孔，内导体上设有与电缆内导体上的内螺纹相旋接的外螺纹，内导体与电缆的连接处还设有电缆夹。 [0004] 该种电缆连接器相比现有的电缆连接器，采用法兰盘固定连接，解决了大的电缆连接器与电缆连接可靠性的问题，同时，在连接器的内导体和电缆的内导体上分别加工配套的内外螺纹，保证了电缆顺利连接和稳；其中电缆连接器的内导体远离电缆内导体的一端通常需要嵌入到外接设备的插孔内，从而实现电缆连接器的内导体的对外连接，但是内导体与插孔之间往往存在间隙，故内导体有可能会从插孔内自动脱落，最终就会影响内导体的稳定连接。

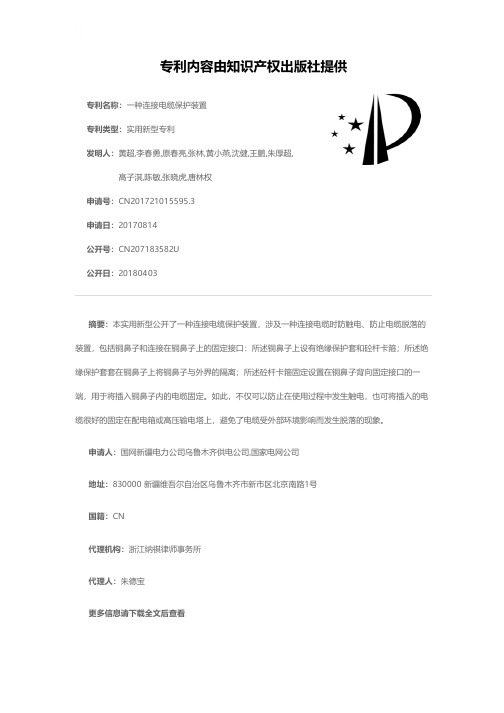

一种连接电缆保护装置[实用新型专利]

专利名称：一种连接电缆保护装置
专利类型：实用新型专利
发明人：黄超,李春勇,原春亮,张林,黄小燕,沈健,王鹏,朱厚超,高子淇,陈敏,张晓虎,唐林权
申请号：CN201721015595.3
申请日：20170814
公开号：CN207183582U
公开日：
20180403
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种连接电缆保护装置，涉及一种连接电缆时防触电、防止电缆脱落的装置，包括铜鼻子和连接在铜鼻子上的固定接口：所述铜鼻子上设有绝缘保护套和砼杆卡箍；所述绝缘保护套套在铜鼻子上将铜鼻子与外界的隔离；所述砼杆卡箍固定设置在铜鼻子背向固定接口的一端，用于将插入铜鼻子内的电缆固定。

如此，不仅可以防止在使用过程中发生触电，也可将插入的电缆很好的固定在配电箱或高压输电塔上，避免了电缆受外部环境影响而发生脱落的现象。

申请人：国网新疆电力公司乌鲁木齐供电公司,国家电网公司
地址：830000 新疆维吾尔自治区乌鲁木齐市新市区北京南路1号
国籍：CN
代理机构：浙江纳祺律师事务所
代理人：朱德宝
更多信息请下载全文后查看。

【CN209721216U】一种电缆输送保护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920532027.3(22)申请日 2019.04.18(73)专利权人河南鑫峰电缆有限公司地址 454150 河南省焦作市武陟县乔庙镇詹郇路与武乔路交叉口东南(有成物流园院内)(72)发明人苗会生　仝湃　马宾　郭国平　(74)专利代理机构北京鼎宏元正知识产权代理事务所(普通合伙) 11458代理人邓金涛(51)Int.Cl.B65H 63/028(2006.01)(54)实用新型名称一种电缆输送保护装置(57)摘要本实用新型公开了一种电缆输送保护装置，包括支杆，支杆上设有基座，基座上设有电缆管道，电缆管道包括第一电缆管道和第二电缆管道，第一电缆管道的前端底部设有开关，基座底部中心设有电动伸缩杆，电动伸缩杆通过导线与开关连接，电动伸缩杆的下端设有水平支杆，水平支杆的两端均竖直向上设有立杆，两所述立杆的上端通过卡板连接，卡板位于第一电缆管道和第二电缆管道的间隙的正上方，卡板的下端开有适配电缆的凹槽，电缆被截断时，电缆管道内的电缆下落触碰开关，开关控制电动伸缩杆伸出，使卡板向下移动，卡板下端开设的凹槽将电缆卡住，使电缆停止移动，避免了电缆掉落在地面上被拖动磨损，保护电缆。

权利要求书1页说明书3页附图1页CN 209721216 U 2019.12.03C N 209721216U权　利　要　求　书1/1页CN 209721216 U1.一种电缆输送保护装置，包括支杆（2），所述支杆（2）上设有基座（3），其特征在于：所述基座（3）上设有电缆管道，所述电缆管道包括第一电缆管道（4）和第二电缆管道（5），所述第一电缆管道（4）的前端底部设有开关（6），所述基座（3）底部中心设有电动伸缩杆（7），所述电动伸缩杆（7）通过导线与开关（6）连接，所述电动伸缩杆（7）的下端设有水平支杆（8），所述水平支杆（8）的两端均竖直向上设有立杆（9），两所述立杆（9）的上端通过卡板（10）连接，所述卡板（10）位于第一电缆管道（4）和第二电缆管道（5）的间隙的正上方，所述卡板（10）的下端开有适配电缆（1）的凹槽（11）。

一种电缆连接保护装置[实用新型专利]

专利名称：一种电缆连接保护装置
专利类型：实用新型专利
发明人：梁夫江,王雪健,黄晓飞,侯文生,郭宁宁,李同环,李翔飞,辛桂钦,罗振远
申请号：CN202020441735.9
申请日：20200331
公开号：CN211530328U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种电缆连接保护装置，属于电缆连接辅助装置领域。

其技术方案为：包括保护卡板和带电缆线的连接插头，保护卡板的外壁开设有限位卡槽和两组限位滑槽，限位滑槽的内腔安装有限位滑杆，保护卡板的底部关于限位卡槽左右对称纵向焊接有两组卡接底板，限位滑杆的外端平行与卡接底板焊接有卡接顶板，卡接底板的前端顶部和卡接顶板的前端底部均设置有固定卡勾。

本实用新型的有益效果为：本实用新型通过固定卡勾卡接在插座与墙体之间的缝隙，通过连接螺杆和固定螺母的相互配合，将本产品固定在插座的外部，当连接插头与插座连接后，将连接插头的电缆卡接在限位卡槽的内腔，从而防止连接插头因为外界的碰撞而造成的脱落现象。

申请人：中建八局第一建设有限公司
地址：250100 山东省济南市历下区工业南路89号
国籍：CN
代理机构：济南智圆行方专利代理事务所(普通合伙企业)
代理人：刘尔才
更多信息请下载全文后查看。

一种电力工程用电缆接线防护装置[实用新型专利]

专利名称：一种电力工程用电缆接线防护装置专利类型：实用新型专利
发明人：黄芝银,黄石贵
申请号：CN202021752774.7
申请日：20200820
公开号：CN212849652U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型涉及电缆防护技术领域，尤其为一种电力工程用电缆接线防护装置，包括防护半环、左底条和右底条，所述左底条的顶端左侧与右底条的顶端右侧均转动连接有防护半环，所述防护半环的内侧螺纹连接有第一螺杆，位于前方的所述第一螺杆的后端与位于后方的所述第一螺杆的前端均转动连接有滑动半环，所述滑动半环的顶端与底端均设置有转动板，本实用新型中，通过设置的第一螺杆、滑动半环、转动板等构件，可以通过第一螺杆的转动带动滑动半环在防护半环的内侧滑动，使滑动半环对防护半环内侧的电缆进行夹持，防护半环在电缆的外侧固定，避免电缆在使用过程中对电缆的拉扯造成接线处松脱断路的现象，实现对电缆接线的防护。

申请人：云南云联电力工程设计有限公司
地址：650000 云南省昆明市盘龙区白云路金尚俊园12幢1301号
国籍：CN
代理机构：北京卓岚智财知识产权代理事务所(特殊普通合伙)
代理人：夏丽
更多信息请下载全文后查看。

【CN209516521U】一种新型盾构机用电缆保护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920516785.6(22)申请日 2019.04.16(73)专利权人国诚集团有限公司地址 610000 四川省成都市青羊区腾飞大道58号(72)发明人赵江　兰书恒　孙峰　王臻海　张修毓　(74)专利代理机构成都乐易联创专利代理有限公司 51269代理人高炜丽(51)Int.Cl.H02G 3/04(2006.01)(54)实用新型名称一种新型盾构机用电缆保护装置(57)摘要本实用新型公开了一种新型盾构机用电缆保护装置，包括装置主体，所述装置主体的外表面套接有波纹层，所述装置主体的内部中间开设有缆槽，且所述缆槽的上方与下方均设置有空腔，该种新型盾构机用电缆保护装置，设置有波纹层和空腔，且由于波纹层黏结于装置主体的外表面，而空腔位于装置主体的内部并处于缆槽的上方和下方，因此可使装置主体通过波纹层和空腔大大增加其的柔软性，以此当使用者需要对装置主体内部的电缆进行弯折时，使用者可对装置主体进行扭曲，并使装置主体通过波纹层和空腔进行弯折，从而使装置对装置主体内的电缆进行弯折时更加方便快捷，从而大大增加装置的适用性，并极大的提高了装置的工作效率。

权利要求书1页说明书3页附图2页CN 209516521 U 2019.10.18C N 209516521U权　利　要　求　书1/1页CN 209516521 U1.一种新型盾构机用电缆保护装置，包括装置主体(1)，其特征在于：所述装置主体(1)的外表面套接有波纹层(3)，所述装置主体(1)的内部中间开设有缆槽(9)，且所述缆槽(9)的上方与下方均设置有空腔(7)，两个所述空腔(7)位于装置主体(1)的内部，所述装置主体(1)的两端分别连接有第一连接件(2)和第二连接件(4)，所述缆槽(9)的内壁黏结有多个齿条(8)。

2.根据权利要求1所述的一种新型盾构机用电缆保护装置，其特征在于：所述第一连接件(2)和第二连接件(4)的内部均中空，且所述第一连接件(2)的外表面和第二连接件(4)的内壁均等距分布有螺纹(6)。

【CN209169092U】一种断路器防粘连机构【专利】

代理人李丽平
(51)Int .Cl . H01H 73/18(2006 .01) H01H 71/10(2006 .01) H01H 73/20(2006 .01) H01H 73/04(2006 .01)
(10)授权公告号 CN 209169092 U (45)授权公告日 201路器防粘连机构
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920127073 .5
(22)申请日 2019 .01 .24
(73)专利权人浙江东安电器有限公司地址 325000 浙江省温州市乐清市北白象镇电器工业区
(72)发明人陈银建孟进军包玉宇
(74)专利代理机构济南鼎信专利商标代理事务所(普通合伙) 37245
6 .根据权利要求5所述的断路器防粘连机构，其特征在于：所述引弧角包括与静触头接触的水平段以及折弯段，所述折弯段与所述灭弧栅片平行设置。
7 .根据权利要求1所述的断路器防粘连机构，其特征在于：所述动触头远离限位轴的一侧设置有动触头触点。
2
CN 209169092 U
说明书
1/3 页
一种断路器防粘连机构
( 57 )摘要本实用新型涉及一种断路器防粘连机构，包
括断路器壳体、传动机构、灭弧系统，触头系统，所述传动机构、灭弧系统以及触头系统均设置在断路器壳体内，所述触头系统包括动触头、静触头，所述静触头设置在所述灭弧系统的下方，所述动触头设置在所述灭弧系统的一侧且所述动触头与所述传动机构联动设置，所述传动机构包括限位轴，所述限位轴设置在动触头的一侧，所述限位轴上设置有绝缘套管。本实用新型在传动机构的限位轴上设置了绝缘套管，利用绝缘套管的绝缘特性将动触头与限位轴绝缘隔开，在故障电弧情况下不会让动触头与限位轴熔焊粘连，通过高分断的短路摸底试验取得很好的效果。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 .根据权利要求1所述的一种高空电缆连接器保护装置，其特征在于：所述耳块(200) 与安装腔 (300) 交错分布在固位套环 (100) 外环侧壁上，所述耳块 (200)中部开设有插接口，且连接杆(800)与插接口插接。
3 .根据权利要求1所述的一种高空电缆连接器保护装置，其特征在于：所述安装腔 (300)包括主腔(310) ，所述主腔(310)为圆柱形腔体，且主腔(310)两端分别贯穿固位套环 (100)内外环壁，所述主腔(310) 顶部腔壁开设有卡槽 (320) ，且卡槽 (320)为圆形环槽，所述旋转螺钉(400)通过卡槽(320)卡接在安装腔(300)内腔，所述卡槽(320)下方主腔(310)腔壁开设有螺纹，所述夹块(500)外侧壁开设有螺纹，且夹块(500)与主腔(310)螺接。
实用新型内容 [0006] 本实用新型的目的在于提供一种高空电缆连接器保护装置，以解决上述背景技术中提出的高空中两根对接相连的电缆之间会因重力和外界大风的原因，使其各自拉扯其相连的电缆连接器，久而久之，容易使对接的电缆连接器出现松动甚至断开，从而导致两根电缆无法正常连接的问题。 [0007] 为实现上述目的，本实用新型提供如下技术方案：一种高空电缆连接器保护装置，包括固位套环、电缆、电缆连接器和连接杆，所述固位套环共两组，所述固位套环为圆环体结构，所述固位套环外环侧壁均匀焊接有耳块，所述固位套环外环侧壁均匀开设有安装腔，且安装腔贯穿固位套环环体与固位套环环腔连通，所述安装腔内腔安装有旋转螺钉，所述旋转螺钉内端螺接有夹块，且夹块活动插接在安装腔内腔，所述固位套环套接在电缆外壁，所述电缆共两组，且两组电缆通过电缆连接器对接相连，所述连接杆一端焊接有挡块，所述连接杆另一端侧壁开设有螺纹。 [0008] 优选的，所述耳块与安装腔交错分布在固位套环外环侧壁上，所述耳块中部开设有插接口，且连接杆与插接口插接。 [0009] 优选的，所述安装腔包括主腔，所述主腔为圆柱形腔体，且主腔两端分别贯穿固位套环内外环壁，所述主腔顶部腔壁开设有卡槽，且卡槽为圆形环槽，所述旋转螺钉通过卡槽卡接在安装腔内腔，所述卡槽下方主腔腔壁开设有螺纹，所述夹块外侧壁开设有螺纹，且夹块与主腔螺接。
(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙) 34120
代理人周发军
(51)Int .Cl . H01R 13/639(2006 .01) H01R 13/621(2006 .01)
(10)授权公告号 CN 209169522 U (45)授权公告日 2019.07.26
Байду номын сангаас
( 54 )实用新型名称一种高空电缆连接器保护装置
说明书
1/3 页
一种高空电缆连接器保护装置
技术领域 [0001] 本实用新型涉及高空电缆连接器技术领域，具体为一种高空电缆连接器保护装置。
背景技术 [0002] 由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。通常是由几根或几组导线 (每组至少两根) 绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。 [0003] 电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。 [0004] 户外电缆的高空架设中，有时会需要使用电缆连接器将两根电缆在高空中对接相连。但是，高空中两根对接相连的电缆之间会因重力和外界大风的原因，使其各自拉扯其相连的电缆连接器，久而久之，容易使对接的电缆连接器出现松动甚至断开，从而导致两根电缆无法正常连接。 [0005] 基于此，本实用新型设计了一种高空电缆连接器保护装置，以解决上述问题。
5 .根据权利要求3所述的一种高空电缆连接器保护装置，其特征在于：所述夹块(500) 为圆柱体结构，所述夹块(500)中部开设有螺纹槽，且螺纹槽贯穿夹块(500)顶壁，所述螺纹槽内腔与旋转螺钉(400)底部螺接，所述夹块(500)底部圆弧面，且圆弧面与电缆(600)外壁贴合。
2
CN 209169522 U
4 .根据权利要求3所述的一种高空电缆连接器保护装置，其特征在于：所述旋转螺钉 (400)包括卡接环(410) ，且卡接环(410)套接在旋转螺钉(400)螺头圆形侧壁处，所述卡接环 (410) 与卡槽 (320) 相卡接，且卡接环 (410) 沿安装腔 (300) 槽腔活动旋转，所述旋转螺钉 (400)底部与夹块(500)相螺接。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920089241 .6
(22)申请日 2019 .01 .18
(73)专利权人浙江瑞艺电气科技有限公司地址 323000 浙江省丽水市莲都区南明山街道南明路782号
(72)发明人徐艺倪荣斌叶浩统梁培
权利要求书1页说明书3页附图4页
CN 209169522 U
CN 209169522 U
权利要求书
1/1 页
1 .一种高空电缆连接器保护装置，包括固位套环(100)、电缆(600)、电缆连接器(700) 和连接杆(800) ，其特征在于：所述固位套环(100)共两组，所述固位套环(100)为圆环体结构，所述固位套环(100)外环侧壁均匀焊接有耳块 (200) ，所述固位套环(100)外环侧壁均匀开设有安装腔(300) ，且安装腔(300)贯穿固位套环(100)环体与固位套环(100)环腔连通，所述安装腔(300)内腔安装有旋转螺钉(400) ，所述旋转螺钉(400)内端螺接有夹块(500) ，且夹块(500)活动插接在安装腔(300)内腔，所述固位套环(100)套接在电缆(600)外壁，所述电缆 (600) 共两组，且两组电缆 (600) 通过电缆连接器 (700) 对接相连，所述连接杆 (800) 一端焊接有挡块，所述连接杆 (800) 另一端侧壁开设有螺纹。
( 57 )摘要本实用新型公开了高空电缆连接器技术领
域的一种高空电缆连接器保护装置，包括固位套环、电缆、电缆连接器和连接杆，所述固位套环共两组，所述固位套环为圆环体结构，所述固位套环外环侧壁均匀焊接有耳块，本实用新型通过在电缆套接固位套环，再通过连接杆将两组固位套环串接在一起，利用外部螺母螺接连接杆，达到连接两组固位套环的目的，通过拧动旋转螺钉使夹块对电缆进行夹紧，达到固定固位套环的目的，通过对本实用新型整体的应用，能够分担两组电缆对电缆连接器的拉扯力，从而减少电缆连接器因拉扯力较大而松动甚至断开的情况发生，加强了电缆连接器的连接牢固程度，有利于保障两根电缆之间的正常连接。
