第六章矿用电缆与电缆连接器

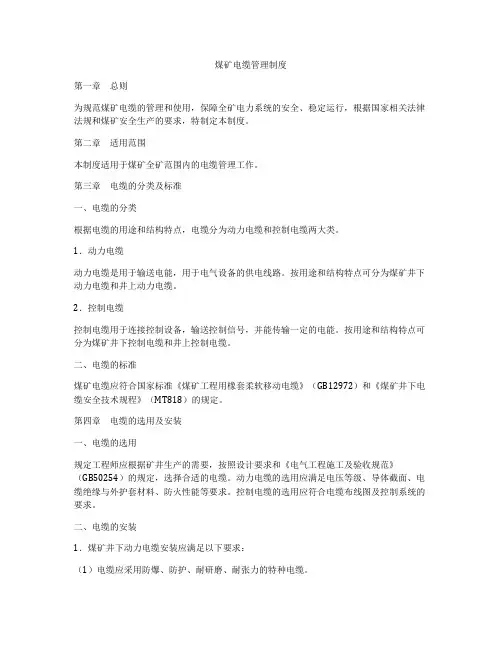

煤矿电缆管理制度第一章总则为规范煤矿电缆的管理和使用，保障全矿电力系统的安全、稳定运行，根据国家相关法律法规和煤矿安全生产的要求，特制定本制度。

第二章适用范围本制度适用于煤矿全矿范围内的电缆管理工作。

第三章电缆的分类及标准一、电缆的分类根据电缆的用途和结构特点，电缆分为动力电缆和控制电缆两大类。

1．动力电缆动力电缆是用于输送电能，用于电气设备的供电线路。

按用途和结构特点可分为煤矿井下动力电缆和井上动力电缆。

2．控制电缆控制电缆用于连接控制设备，输送控制信号，并能传输一定的电能。

按用途和结构特点可分为煤矿井下控制电缆和井上控制电缆。

二、电缆的标准煤矿电缆应符合国家标准《煤矿工程用橡套柔软移动电缆》（GB12972）和《煤矿井下电缆安全技术规程》（MT818）的规定。

第四章电缆的选用及安装一、电缆的选用规定工程师应根据矿井生产的需要，按照设计要求和《电气工程施工及验收规范》（GB50254）的规定，选择合适的电缆。

动力电缆的选用应满足电压等级、导体截面、电缆绝缘与外护套材料、防火性能等要求。

控制电缆的选用应符合电缆布线图及控制系统的要求。

二、电缆的安装1．煤矿井下动力电缆安装应满足以下要求：（1）电缆应采用防爆、防护、耐研磨、耐张力的特种电缆。

（2）动力电缆的安装应符合电气设备布置方案和设计要求。

电缆应采用沟槽、管道埋设方式，严禁裸拉敷设。

（3）电缆的敷设应符合设计要求，并保证良好的接地。

2．煤矿井下控制电缆安装应满足以下要求：（1）控制电缆应采用防爆、防护、耐研磨、耐张力的特种电缆。

（2）控制电缆的安装应符合电缆布线图及控制系统的要求。

电缆应采用专门的控制电缆槽或管道埋设方式，严禁裸拉敷设。

（3）控制电缆的敷设应符合设计要求，并保证良好的接地。

第五章电缆的使用与维护一、电缆的使用1．对于煤矿井下动力电缆的使用，应严格按照规定的使用条件使用，并定期进行检查。

严禁临时使用或拆卸电缆。

2．对于煤矿井下控制电缆的使用，应严格按照规定的使用条件使用，并定期进行检查。

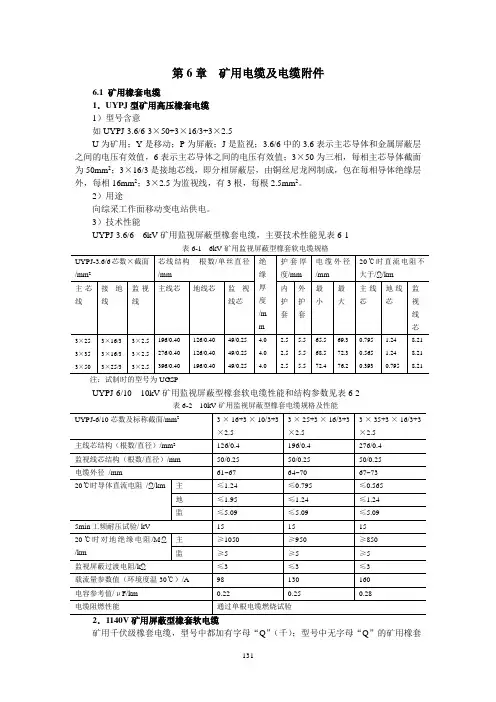

第6章矿用电缆及电缆附件6.1 矿用橡套电缆1．UYPJ型矿用高压橡套电缆1）型号含意如UYPJ-3.6/6-3×50+3×16/3+3×2.5U为矿用；Y是移动；P为屏蔽；J是监视；3.6/6中的3.6表示主芯导体和金属屏蔽层之间的电压有效值，6表示主芯导体之间的电压有效值；3×50为三相，每相主芯导体截面为50mm2；3×16/3是接地芯线，即分相屏蔽层，由铜丝尼龙网制成，包在每相导体绝缘层外，每相16mm2；3×2.5为监视线，有3根，每根2.5mm2。

2）用途向综采工作面移动变电站供电。

3）技术性能UYPJ-3.6/6 6kV矿用监视屏蔽型橡套电缆，主要技术性能见表6-1表6-1 6kV矿用监视屏蔽型橡套软电缆规格注：试制时的型号为UGSPUYPJ-6/10 10kV矿用监视屏蔽型橡套软电缆性能和结构参数见表6-2表6-2 10kV矿用监视屏蔽型橡套电缆规格及性能2．1140V矿用屏蔽型橡套软电缆矿用千伏级橡套电缆，型号中都加有字母“Q”（千）；型号中无字母“Q”的矿用橡套低压电缆，只能用于1000V以下的各种电气设备。

矿用低压电缆的名称及主要用途在第4章已有介绍，这里只说明型号含意。

如UCPJQ-3×70+1×16+3×6U为矿用；C采煤机、掘进机；P屏蔽；J加强；Q千伏级（1140V）；3×70为三相主线芯，每相70mm2；1×16是一根接地线，为16mm2；3×6是3根控制线，每根6mm2。

6.2 矿用隔爆型电缆附件1．10kV矿用隔爆型电缆接线盒1）结构BHG1-200/10型接线盒，隔爆外壳为钢板焊接成型结构，盖与壳体之间用螺栓紧固，两侧为电缆引入、引出喇叭口，壳内装有3个以棕色釉高压电瓷为绝缘基座的主接线端子和2个辅助接线端子，如图6-1所示。

图6-1 BHG1-200/10矿用隔爆型电缆接线盒2）用途煤矿井下10kV矿用监视屏蔽型橡套电缆的联接。

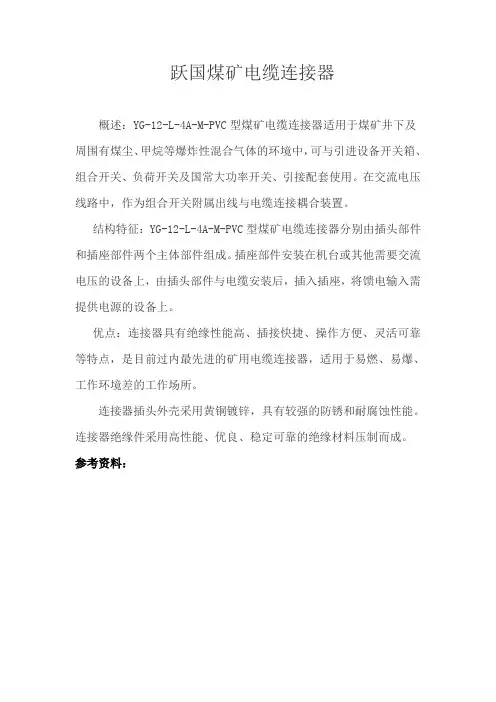

跃国煤矿电缆连接器
概述：YG-12-L-4A-M-PVC型煤矿电缆连接器适用于煤矿井下及周围有煤尘、甲烷等爆炸性混合气体的环境中，可与引进设备开关箱、组合开关、负荷开关及国常大功率开关、引接配套使用。

在交流电压线路中，作为组合开关附属出线与电缆连接耦合装置。

结构特征：YG-12-L-4A-M-PVC型煤矿电缆连接器分别由插头部件和插座部件两个主体部件组成。

插座部件安装在机台或其他需要交流电压的设备上，由插头部件与电缆安装后，插入插座，将馈电输入需提供电源的设备上。

优点：连接器具有绝缘性能高、插接快捷、操作方便、灵活可靠等特点，是目前过内最先进的矿用电缆连接器，适用于易燃、易爆、工作环境差的工作场所。

连接器插头外壳采用黄铜镀锌，具有较强的防锈和耐腐蚀性能。

连接器绝缘件采用高性能、优良、稳定可靠的绝缘材料压制而成。

参考资料：。

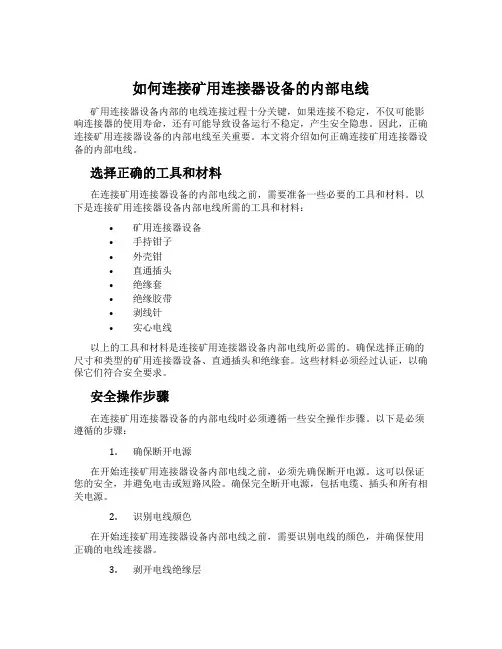

如何连接矿用连接器设备的内部电线矿用连接器设备内部的电线连接过程十分关键，如果连接不稳定，不仅可能影响连接器的使用寿命，还有可能导致设备运行不稳定，产生安全隐患。

因此，正确连接矿用连接器设备的内部电线至关重要。

本文将介绍如何正确连接矿用连接器设备的内部电线。

选择正确的工具和材料在连接矿用连接器设备的内部电线之前，需要准备一些必要的工具和材料。

以下是连接矿用连接器设备内部电线所需的工具和材料：•矿用连接器设备•手持钳子•外壳钳•直通插头•绝缘套•绝缘胶带•剥线针•实心电线以上的工具和材料是连接矿用连接器设备内部电线所必需的。

确保选择正确的尺寸和类型的矿用连接器设备、直通插头和绝缘套。

这些材料必须经过认证，以确保它们符合安全要求。

安全操作步骤在连接矿用连接器设备的内部电线时必须遵循一些安全操作步骤。

以下是必须遵循的步骤：1.确保断开电源在开始连接矿用连接器设备内部电线之前，必须先确保断开电源。

这可以保证您的安全，并避免电击或短路风险。

确保完全断开电源，包括电缆、插头和所有相关电源。

2.识别电线颜色在开始连接矿用连接器设备内部电线之前，需要识别电线的颜色，并确保使用正确的电线连接器。

3.剥开电线绝缘层使用剥线针，剥掉电线外壳的一部分，露出裸露的电线。

4.插入连接器将木质串联器插入到裸露的电线中，确保连接器与电线完全接触。

5.挤压连接器请使用外壳钳将连接器压紧，并确保连接器成为一个整体。

6.添加绝缘套在将电线和连接器连接后，建议使用绝缘套将连接处绝缘。

确保绝缘套完全覆盖连接器和电线，避免实际误触及电线或连接器。

7.使用绝缘胶带使用绝缘胶带将绝缘套固定在连接器上。

确保绝缘套不会脱落。

8.确保连接器连接稳固在完成连接之后请检查连接是否稳固。

请轻轻摇晃电线和连接器，确保它们无动摇。

如果您发现电线和连接器存在松动，必须重新检查连接器并确保所有连接正确错误。

总结连接矿用连接器设备的内部电线并不是一项简单的任务。

必须遵循正确的步骤和安全性。

矿用电缆和电缆接头第一节矿用电缆井下环境潮湿，巷道狭窄，并伴有片帮、冒顶和塌陷等现象，为了保证供电可靠与安全，井下线路禁止使用普通导线及裸导线（架线机车除外），必须使用矿用电缆。

一、矿用电缆的种类及性能矿用电缆分为铠装电缆、橡套电缆和塑料电缆3种。

1、铠装电缆所谓铠装电缆，就是用钢丝或钢带把电缆铠装起来。

其最大优点是绝缘强度高，抗拉力能力强，所以钢丝铠装电缆适用作立井井筒或急倾斜巷道中，钢带铠装电缆适用于水平巷道或缓倾斜巷道，现已被淘汏，不做介绍。

2、橡套电缆橡套电缆分普通橡套电缆、阻燃橡套电缆和屏蔽橡套电缆三种。

对于井下移动设备的供电，多采用柔软性好、能够弯曲的橡套电缆。

（1）普通橡套电缆。

图6-3是普通四芯橡套电缆的结构，其中1为导电芯线，由多根细铜丝绞合而成；2为导线芯线外面的橡胶绝缘层，又称内护套；3为橡套垫心，放在各芯线之间，起固定线芯和防震的作用，同时也是为了成缆后使电缆外形呈圆形；4为电缆最外面总的橡胶护套，又称外护套，用来增加电缆的机械强度，保护电缆内部导电芯线的绝缘。

一般的橡套电缆内部导线有4根导电芯线，其中3根为主芯线（粗的），另一根较细，为接地线。

除上述的四芯橡套电缆外，还有二芯、三芯、六芯、七芯等橡套电缆。

在四芯以上橡套电缆中，除三根主芯线和一根接地线外，其余的都是供控制电路用的控制芯线。

普通橡套电缆的外护套由天然橡胶制成。

由于天然橡胶可以燃烧，而且燃烧时分解出的气体有助燃作用，容易造成火灾，所以特别是有瓦斯、煤尘爆炸危险的煤矿井下，不宜使用普通橡套电缆。

图６－３普通橡套电缆结构图图６－４矿用屏蔽电缆结构图１－导电芯线２－橡胶绝缘层１－导电橡胶垫芯２－外护套3—橡套垫芯；4—橡胶护套 3--主芯线；4、主芯线绝缘；5—主芯线屏蔽层；6—接地线（2）阻燃橡套电缆。

这种电缆的构造与普通橡套电缆相同，只是它的外护套采用氯丁橡胶制成。

氯丁橡胶同样可以燃烧，但燃烧时分解产生氯化氢气体，将火焰包围起来，使它与空气隔离，因而很快熄灭，不会沿电缆继续燃烧。
