电缆连接器实物图

常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。

主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

极细同轴电缆（AWG#40）对应于0.5mm间距压接连接器

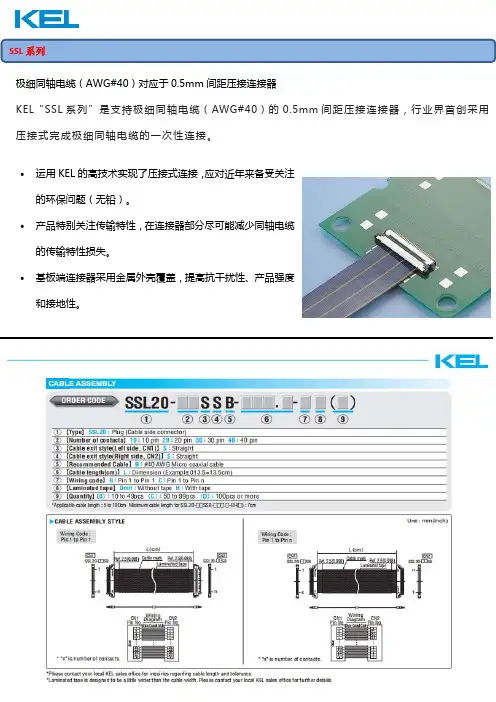

KEL“SSL系列”是支持极细同轴电缆（AWG#40）的0.5mm间距压接连接器，行业界首创采用压接式完成极细同轴电缆的一次性连接。

∙运用KEL的高技术实现了压接式连接，应对近年来备受关注
的环保问题（无铅）。

∙产品特别关注传输特性，在连接器部分尽可能减少同轴电缆
的传输特性损失。

∙基板端连接器采用金属外壳覆盖，提高抗干扰性、产品强度
和接地性。

本系列的产品列表明细：
相关产品线束和连接器实物图片(图片仅供参考):。

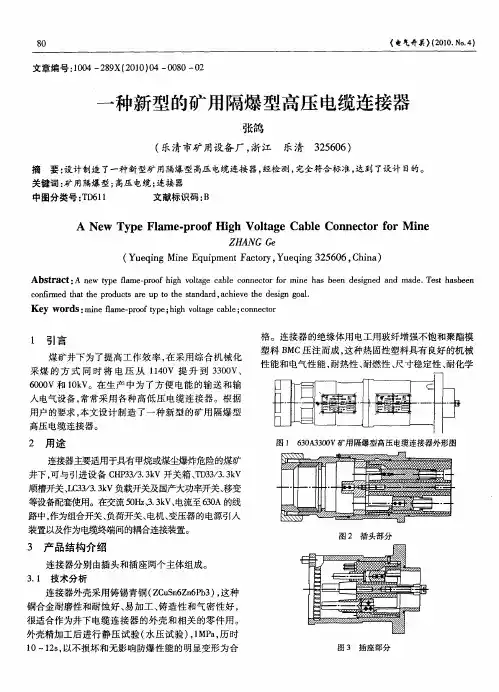

高压电缆连接器资料大全从最的需求来看，高压电缆连接器仍是我们机械界炙手可热的产品，为此在这里整理了一些资料，分享给广大网友们。

高压电缆连接器产品介绍高压电缆连接器适用于煤矿井下采煤掘进巷道中联接1140V～10kV电力电缆电路。

可供UGSP监视屏蔽型各种橡套电缆在移动变电站供电时接线之用，可以在电缆上两端连接用，以便互相插接，也可将其一半防爆连接部位接到移动变电站上sl。

高压电缆连接器特点1．该连接器是由导电杆为公用连接件的两段完全相同的部分组成，每一部分又包括电缆引入系统和接线座及绝缘子；2．用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性；3．绝缘子选用了性能优良的绝缘材料（DMC）压制而成；4．绝缘子的整体与外壳的联接采用内部固定方式，避免了与外界的连通。

高压电缆连接器维护保养1、使用与维护过程中，应防止隔爆面碰撞或锈蚀。

2、在维修过程中连接器严禁带电操作，在断电后必须确保无残余电压时方可拔开和拆卸任何部位，残余电荷除按照煤安规程用可靠手段放电外，也可以利用移动电站衰减放电，其操作顺序如下：2.1、一般在操作前负荷开关保持合闸，拉开高压开关并加以“不许合闸”标志或加以锁闭，然后操作连接器，如有由低压反馈可能应先拉开馈电开关及负荷开关。

2.2、如拉高压开关时负荷开关已断开，在拉开高压开关前加以标志或锁闭后，先将负荷开关闭合至少一分钟,使残余电压放泄完以保证安全，再进行必要操作。

2.3、装回时必须全线插接完后再行送电。

2.4、将连接器中间壳体之法兰拔开后，如须保持一段时间应用封盖子盖好，仍用密封垫圈密封，以防潮气入侵。

高压电缆连接器的分类LBG-500高压电缆连接器LBG1-200高压电缆连接器LBG1-400高压电缆连接器LBG1-315高压电缆连接器零插入力直形电缆连接器除些之外，矿用隔爆型高压电缆连接器也是应用比较广泛的LBG1-500/3300矿用隔爆型高压电缆连接器LBG2-630/3300矿用隔爆型高压电缆连接器LBG3-500/300矿用隔爆型高压电缆连接器LBG4-630/10矿用隔爆型高压电缆连接器LBG5-500/6矿用隔爆型高压电缆连接器LBG6-800/3300矿用隔爆型高压电缆连接器LBG7-800/3300矿用隔爆型高压电缆连接器LBD1-350/1140矿用隔爆型电缆连接器LBD2-100/1140矿用隔爆型电缆连接器LBD3-315/127矿用隔爆型电缆连接器LBD4-100/1140矿用隔爆型电缆连接器LBD5-25/250矿用隔爆型电缆连接器LBD6-250/1140矿用隔爆型电缆连接器LBD7-630/1140矿用隔爆型电缆连接器LD11-250/1140电缆连接装置LBD8-500/1140矿用隔爆型电缆连接器这里有这几种连接器供大家选择，这些信息均来自于各大网站以及自己搜集。

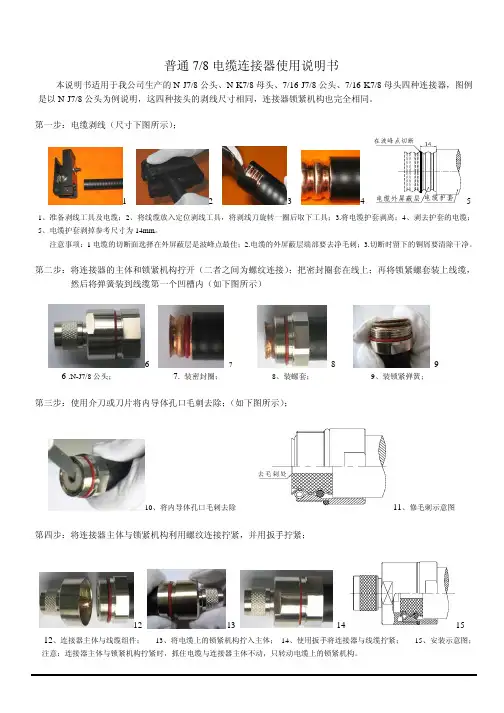

普通7/8电缆连接器使用说明书
本说明书适用于我公司生产的N-J7/8公头、N-K7/8母头、7/16-J7/8公头、7/16-K7/8母头四种连接器，图例是以N-J7/8公头为例说明，这四种接头的剥线尺寸相同，连接器锁紧机构也完全相同。

第一步：电缆剥线（尺寸下图所示）；
1 2 3 4
1、准备剥线工具及电缆；
2、将线缆放入定位剥线工具，将剥线刀旋转一圈后取下工具；3.将电缆护套剥离；4、剥去护套的电缆；
5、电缆护套剥掉参考尺寸为14mm。

注意事项：1电缆的切断面选择在外屏蔽层是波峰点最佳；2.电缆的外屏蔽层端部要去净毛刺；3.切断时留下的铜屑要清除干净。

第二步：将连接器的主体和锁紧机构拧开（二者之间为螺纹连接）；把密封圈套在线上；再将锁紧螺套装上线缆，然后将弹簧装到线缆第一个凹槽内（如下图所示）
6 7 8 9
6 .N-J7/8公头；7. 装密封圈；8、装螺套；9、装锁紧弹簧；
第三步：使用介刀或刀片将内导体孔口毛刺去除；（如下图所示）；
10、将内导体孔口毛刺去除
去毛刺处
11、修毛刺示意图
第四步：将连接器主体与锁紧机构利用螺纹连接拧紧，并用扳手拧紧；
12 13 1415 12
、连接器主体与线缆组件；
13、将电缆上的锁紧机构拧入主体； 14、使用扳手将连接器与线缆拧紧；15、安装示意图；注意：连接器主体与锁紧机构拧紧时，抓住电缆与连接器主体不动，只转动电缆上的锁紧机构。

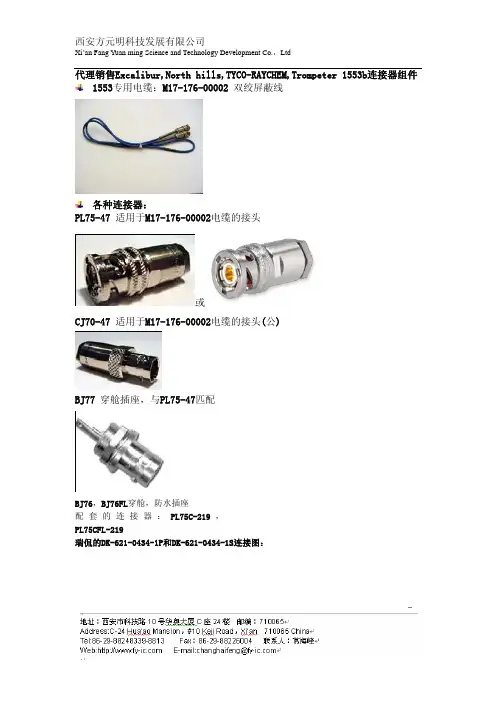

代理销售Excalibur,North hills,TYCO-RAYCHEM,Trompeter 1553b连接器组件 1553专用电缆：M17-176-00002 双绞屏蔽线各种连接器：PL75-47 适用于M17-176-00002电缆的接头或CJ70-47 适用于M17-176-00002电缆的接头(公)BJ77 穿舱插座，与PL75-47匹配BJ76，BJ76FL穿舱，防水插座配套的连接器：PL75C-219，PL75CFL-219瑞侃的DK-621-0434-1P和DK-621-0434-1S连接图：总线耦合器：单子线耦合器ESI-110双子线耦合器ESI-210三子线耦合器ESI-310四子线耦合器ESI-410五子线耦合器ESI-510六子线耦合器ESI-610八子线耦合器ESI-810ESI-610总线端接器 PNG1-4-78（RT500078）川贝特（ESI-P5078 EXCALIBUR）总线开关：ESI-R10、ESI-R11、ESI-R12、ESI-R20、ESI-R21、ESI-R22、ESI-R24、ESI-R27、ESI-R28、ESI-R60、ESI-R61ESI-R10常见的 连接适配器（Connectors/Adapter Mil-Std-1553）：Cable Plug P/N: PL75Cable Jack P/N:CJ70Plug-to-Plug Adapter P/N: AD78Bulkhead Jack P/N: BJ770Bulkhead Jack P/N: BJ76Bulkhead Cable Jack P/N: BJ79Cable Plug (slide-on) P/N:PL73Tee P/N: BN73Cable Jack (threaded) P/N:CJ370Cable Plug P/N:PL375Dust Cap P/N:RT50000Dust Cap w/o Chain P/N: RT50000ncBulkhead Jack P/N:BJ157Cable PlugP/N:PL3155 (threaded)Cable Jack P/N:CJ150#8 Contact P/N: 8-90 (male) 8-91 (female)Terminator(78 ohms) P/N: RT500078Terminator (78 ohms) P/N: RT600078Terminator (78 ohms) P/N: RT700078Terminator (78 ohms) P/N: RT800078下图是相应的连接图：。

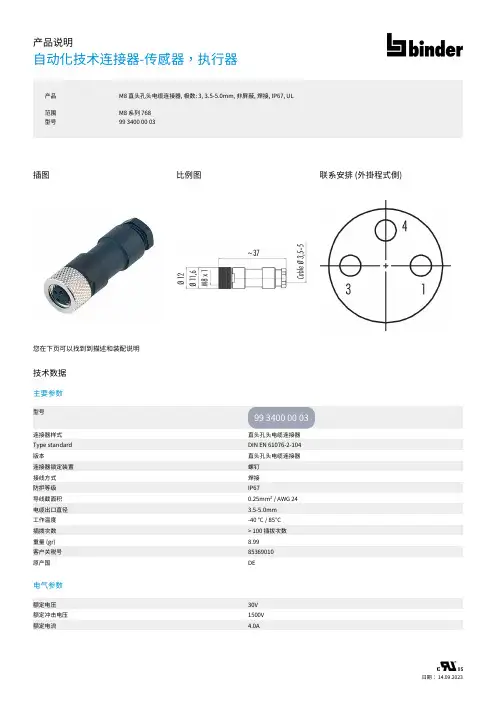

插图比例图联系安排 (外掛程式側)您在下页可以找到到描述和装配说明技术数据主要参数型号99 3400 00 03连接器样式直头孔头电缆连接器Type standard DIN EN 61076-2-104版本直头孔头电缆连接器连接器锁定装置螺钉接线方式焊接防护等级IP67导线截面积0.25mm² / AWG 24电缆出口直径 3.5-5.0mm工作温度-40 °C / 85°C插拨次数> 100 插拔次数重量 (gr)8.99客户关税号85369010原产国DE电气参数额定电压30V额定冲击电压1500V额定电流 4.0A产品M8 直头孔头电缆连接器, 极数: 3, 3.5-5.0mm, 非屏蔽, 焊接, IP67, UL范围M8 系列 768型号99 3400 00 03污染等级3过压类别III 材料组III EMV合规性非屏蔽材料外壳材料PA 接触体材料PA 接触材料铜锡（铜牌）接触面Au (金)鎖緊材料铜锌 (黄铜)REACH SVHCCAS 7439-92-1 (Lead)SCIP号码9244d074-d544-42ef-84a6-9bca1312e693授權/批准批准书UL分类**********27-44-01-02ETIM 9.0EC002635符合性声明低电压指令2014/35/EU (EN 60204-1:2018;EN 60529:1991)装配说明产品M8 直头孔头电缆连接器, 极数: 3, 3.5-5.0mm, 非屏蔽, 焊接, IP67, UL 范围M8 系列 768型号99 3400 00 03项目介绍产品M8 直头孔头电缆连接器, 极数: 3, 3.5-5.0mm, 非屏蔽, 焊接, IP67, UL 范围M8 系列 768型号99 3400 00 03安全提示连接器的开发是为了应用于工厂工程、控制和电气设备建设。

用户有责任检查连接器是否也能用于其他领域的应用。

高压电缆连接器BHG1-315/6型高压电缆连接器（瓦房店防爆电气厂）（整体照片）（高压接线盒照片）一、概述：矿用隔爆型高压接线盒，型号：BHG1-315/6主要用于六千伏橡套监视型矿用电缆的连接。

由瓦房店防爆电器厂生产。

二、用途：BHG1-315/6矿用隔爆型高压连接盒（以下简称连接盒）适用于煤矿井下有煤尘甲烷等混合气体爆炸危险的地方，供电电压为6KV额定电流315A以下的电力电缆的连接。

三、使用环境：接线盒适用于下列环境；1.海拔高度不超过1000米；2.周围环境温度为－20℃～＋40℃；3.周围环境相对湿度不大于95﹪（＋25℃）；4.无强烈颠簸和冲击震动的地方；5.无滴水和雨雪侵入的地方；6.无足以破坏金属和绝缘腐蚀性气体和蒸气的场所；四、技术数据：五、使用于维修：警告：接线盒严禁带电操作，必须在可靠断电且确保无残余电压后再进行操作。

电缆的安装工作必须严格执行安装工艺，可在井下进行。

具体安装工艺如下：1.安装前检查电缆的型号、规格是否与所安装的接线盒相符，并备齐各种器材。

各种器材必须保持清洁，尤其是绝缘件。

2.把压盘、封环、密封圈、联通节依次套进电缆。

3.在电缆末端380mm长度上剥去电缆护套及护套下监视线内外的半导体层。

松开留下的监视线，并编好辫子股，然后在它上面再套上绝缘管。

绝缘管尽量套到辫子股根部，绝缘管的另一端应露出导线30mm长。

4.用木锉、砂皮、四氯化碳熔剂去掉监视线下面的内护套根部表面22mm 长度的残留半导体胶，将22mm以外的内护套根部表面22mm长度的残留半导体胶，将22mm以外的内护套全部剥去，并用J-20型丁基自粘胶带（以下称自粘带）在22mm长度的内护套上包绕2层。

5.将内护套下面的接地线松开并编成辫子股，然后再套上绝缘管，并露出导线30mm长。

6.剥去三根主芯线绝缘层，长度为30 mm，露出导线并用砂布砂干净7.剥去三根主芯线绝缘层外面的半导体层，并用木锉、砂皮、四氯化碳仔细擦去残留半导体胶。

极细同轴电缆（AWG#44,46）对应于0.25mm间距连接器
KEL“XSLS系列”是极细同轴电缆用0.25mm间距连接器“XSL系列”的堆叠连接方式。

∙它是行业界最小水准的0.25mm间距连接器，通过采用堆叠连
接方式而进一步节省了基板空间。

∙与从前的“XSL系列”相比，占用基板面积减少了56%。

并且通过在连接器底面涂覆树脂，实现可在连接器正下方进行
电路布线。

∙“XSLS系列”极细同轴电缆（AWG#42、AWG#44、AWG#46）
适配，这些电缆除了具有优异的传输特性之外，还具有优异的弯曲性，可实现基板间的高自由度连接布局。

并可穿过细管的铰链部等，提高用户基板设计的自由度。

∙极数有30极和40极。

本系列的产品列表明细：
相关产品线束和连接器实物图片(图片仅供参考):。

M8连接器、M8航空插头概述M8连接器（又名：M8航空插头）是现代生活中，必不可少的一款电路连接产品。

它被亲切的称呼为传感器连接器，广泛的运用于现代总线规格中，更是在作为自动化技术当中非常重要的传感器和制动器产品。

M8连接器的重要性，也已经开始被大家所不断的认同。

但总会有一些朋友对于这款产品觉得特别的陌生和不熟悉。

甚至说，当自己准备购买的时候，都是无法非常正确判断和帮助自己购买到最正宗的优质好产品。

因此说，小编就为大家介绍一下这款使用的连接器，让大家在使用这款产品的过程中，对于它有更多的认识和了解。

M8连接器主要分为两种类型：浇注电缆M8连接器和螺钉接线M8连接器（又称：不带电缆M8连接器）。

浇注电缆M8连接器尺寸图：螺钉接线M8连接器尺寸图：浇注电缆M8连接器焊接、浇筑电缆而成，电缆材质为PUR/PVC，两种可选（如环境接触到油污、寒冷、高温等恶劣环境，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°）。

电缆的长度可以按客户场合要求能订做1米、2米、5米、10米至50米等，电缆的颜色有四种，即黑色、橙色、黄色、灰色，电缆直径为3.5-5.0mm。

螺钉接线M8连接器，焊接、注塑而成，插头外壳材质为PA，螺钉接线，出线口3.5-5M。

M8连接器的针数/芯数分别为3/4芯，3/4针，它的外在形式更是可以分为直头和弯头两种不同的类型。

M8连接器使用方法：其连接使用方式为螺纹牙M8*1对插连接旋紧，在这里强调一下，一定要对准插头里的凹槽，要不然就不能旋紧。

M8连接器的优点防水性能好、方便用户接线、方便现场安装维修、性能稳定、高效快速连接、节约时间、性价比高，大家可以根据自己的需要定制。

天馈线系统常用接口型号图例PartNumber Sample7-16 DIN 型 连接器N 型连接器BNC 连接器 TNC 连接器SMA 连接器同轴电缆连接器接口知识产品描述 Description适用的频率范围为 0~11GHz，一般用 于宏基站射频输出口。

N 型外导体内径为 7mm(0.276 英寸)、 特性阻抗 50Ω (75Ω )的螺纹式射频 同轴连接器。

适用的频率范围为 0~11GHz，用于中小功率的具有螺纹 连接机构的同轴电缆连接器。

这是 室内分布中应用最为广泛的一种连 接器，具备良好的力学性能，可以 配合大部分的馈线使用。

BNC 型外导体内径为 6.5mm(0.256 英 寸)、特性阻抗 50Ω 的卡口锁定式 射频同轴连接器，BNC 系列连接器 适合需要频繁插拔的场合。

BNC 系列 是一种卡口连接射频同轴连接器。

它具有连接迅速，接触可靠等特点， 广泛应用于无线电设备和电子仪器 领域连接射频同轴电缆。

TNC 型外导体内径为 6.5mm(0.256 英 寸)、特性阻抗 50Ω 的螺纹式射频 同轴连接器。

TNC 连接器是 BNC 连接 器的变形，采用螺纹连接机构，用 于无线电设备和测试仪表中连接同 轴电缆。

其适用的频率范围为 0~11GHz。

SMA 型外导体内径为 4.13mm(0.163 英寸)、特性阻抗 50Ω 的螺纹式射 频同轴连接器。

适用的频率范围为 0~18GHz，是超小型的、适合半硬或 者柔软射频同轴电缆的连接，具有 尺寸小、性能优越、可靠性高、使 用寿命长等特点。

但是超小型的接 头在工程中容易被损坏，适合要求 高性能的微波应用场合，如微波设UHF 连接器7/8 EIA Flange1-5/8 in EIA Flange3-1/8 EIA Flange4-1/2 IEC Flange6-1/8 EIA Flange反向连接器备的内部连接。

UHF通常是一对连接器：公连接器采用 内螺纹联接，母连接器采用外螺纹 联接，但有些连接器与之相反，即 公连接器采用外螺纹联接，母连接 器采用内螺纹联接，这些都统称为 反型连接器。

体用螺钉连接起来，两者之间采用O 型密封圈进行密封，O 型密封圈是经典的密封方式，密封可靠性强，插头前端壳体与后端壳体对接处密封的可靠性得以保障。

1—外护套；2—绕包层；3—填充物；4—绝缘；5—铜芯导体。

图1 电缆结构示意图电连接器后端电缆线密封采用硫化密封是较为常见的密封方式。

本文研究的电连接器电缆端密封方式为非硫化密封。

由于电连接器长期工作在水下恶劣的环境中，为了保证电连接器的水密性，如图2所示，电连接器采用二级密封。

第一级密封第二级密封图2 二级密封位置示意图如图3所示，第一级密封为电缆后端壳体1与密封环载体3之间均为金属采用O 型密封圈4密封。

因密封环载体3与电缆2之间为金属和刚度较弱的非金属，所以在水深1 500 m 的工况下此处采用O 型密封圈是不可能密封住的。

因此密封环载体与电缆之间的密封是否可靠是电连接器水密封的关键技术，0 引言近几十年由于经济全球化，全球经济得到高速发展，在这个发展过程中石油、天然气的消耗也是巨大的，这就促使石油、天然气开采由陆地走向海洋，由浅海走向深海。

水下电连接器(以下简称电连接器)是水下采油气装备中关键部件，目前国内市场上的电连接器基本被国外SEACON 、SOURIAU 、GISMA 、BEDIX 等公司产品所垄断[1-3]。

电连接器广泛使用在石油天然气、军事等领域[4]，而且其密封技术是保密的。

电连接器国产化是必然趋势。

电连接器在国内近十年来早有公司及科研单位进行研究，性能稳定可靠的产品极少。

电连接器应用在非常恶劣的深水环境，水密性是急需解决的关键技术，其中胡晓东等[5]针对O 型密封圈应用在电连接器上的静态密封进行了研究，但胡晓东等未针对电连接器插合工况下的密封进行研究。

赵宏林等针对电连接器插合工况下进行了研究[6]，得出在理想环境电连接器插合过程中密封是可靠的。

以上研究未针对电连接器电缆端密封进行研究。

电缆端常规的密封方法为硫化，但这种密封对硫化要求较高，一旦硫化过程出现瑕疵，就导致密封或电绝缘失效，而且采用硫化密封电连接器维修不方便，一旦出现短路或水密性问题查找根源较为困难。
