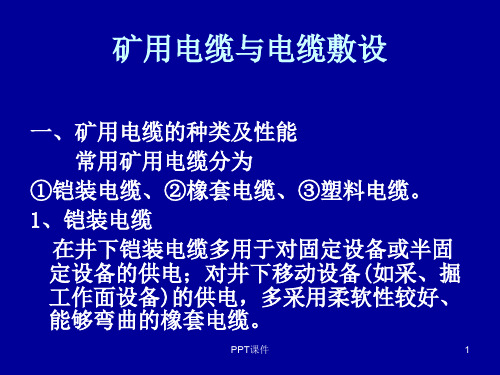

煤矿电缆与电缆敷设标准 ppt课件

煤矿电缆与电缆敷设标准 ppt课件
(5)立井井筒中的电缆(包括信号电缆)的日常检查和维护， 至少应有两人进行，每月至少检查一次。
固定电缆的卡子松动或损坏时，应及时处理或更换。
PPT课件
31
(6)每季度检查一次固定敷设的电缆绝缘；每周由专责电 工检查一次悬挂情况，并进行外部检查。
(7)每月检查一次移动电气设备橡套电缆的绝缘。
(8)每年进行一次高压电缆泄漏和耐压试验。
PPT课件
29
四、电缆的维护
1．电缆定期检查内容
(1)移动设备所用电缆的管理和维护，应专职到 个人并应每班检查维护，在采煤工作面或掘进工 作面附近，电缆的超长部分应呈S形挂好，不准 在带电情况下盘圆或盘8字形放置(采煤机电缆车 上的电缆除外)，并应严防炮崩、砸压或受外力拉 坏等，同时应防止移动电缆与油管频繁摩擦发热 而引起火灾事故。
PPT课件
27
2、电缆与电缆的连接。
①不同型电缆之间严禁直接连接，必须经过符 合要求的接线盒、连接器或母线盒进行连接。
②同型电缆之间直接连接时，除按不同型号电 缆之间的连接方法进行连接外，还可以直接连接， 但必须遵守下列规定：
a．橡套电缆的修补连接(包括绝缘、护套已损 坏的橡套电缆的修补)，必须采用阻燃材料进行硫 化热补或与热补有同等效能的冷补。在地面热补 或冷补后的橡套电缆，必须经浸水耐压试验，合 格后方可下井使用。在井下冷补的电缆必须定期 升井试验。
②溜放煤、矸石和材料的巷道中严禁敷 设电缆。
PPT课件
18
四、电缆的连接
电缆连接一定要做到“三无”，无“鸡 爪子”、 无“羊尾巴”、无明接头，以减 少漏电和短路故障。
•
PPT课件
19
PPT课件
20
PPT课件
21

煤矿井下电缆及其连接装置 ppt课件

煤矿井下电缆及其连接装置 ppt课件
② 塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能， 应符合该型矿用电缆的技术标准。
返回目录
煤矿井下电缆及其连接装置
二、电缆连接器的结构组成
高压隔爆电缆连接器主要由以下几个部分组成：
(1)隔爆外壳 (2)进线部分 (3)电缆分线腔 (4)绝缘体
(5)载流导体部分
(包括插杆和插座)
(6)接地装置
返回目录
煤矿井下电缆及其连接装置
2．井下低压动力支线电缆截面的选择原则 (1)按机械强度选择电缆截面，其芯线截面应不小于各种用电设备按 机械强度要求所规定的最小截面。 (2)按电缆实际通过的最大工作电流不超过电缆长时允许电流的原则 进行校验。 (3)当用熔断器作短路保护时，熔断器中熔件的额定电流应与所选电 缆截面相配合。
返回目录
煤矿井下电缆及其连接装置
3．井下低压动力干线电缆截面的选择原则 (1)按低压系统允许电压损失选择电缆主芯线截面。 (2)按电缆的长时允许电流校验电缆截面。 (3)按启动条件校验所选电缆截面。 (4)当电绕通过最小两相短路电流时，应满足过电流保护装置最小灵 敏度的要求。
返回目录
煤矿井下电缆及其连接装置
经常移动的电气设备使用的橡套电缆的截面，其满足机械强度要求的 最小截面积如表所示。
返回目录
煤矿井下电缆及其连接装置
(三)电缆长度的确定 (1)铠装电缆的实际选用长度，应比敷设电缆巷道的设计长度增加5％。 (2)固定敷设的橡套软电缆的实际选用长度，应比敷设电缆的巷道设计 长度增加10％。 (3)移动设备用的橡套软电缆的实际选用长度，应为使用最远点的计算 长度另加3～5 m活动长度。 (4)电缆接地芯线除用作监测接地回路外，不得兼作他用。
(7)密封装置
(8)铭牌和警告牌

矿用电缆与电缆连接器.PPT

矿用电缆与电缆连接器.PPT

（1）线路电压损失的计算
（2）线路允许电压损失 为了保证电压质量，从变压器出口处至电动机的线路电压损失应
不大于线路的允许电压损失。井下变压器的二次侧额定电压为 1.05Ue,电动机的允许最低电压为0.95Ue,因此，变压器和线路 的电压损失之和不能超过10%Ue。考虑到变压器的电压损失通常 不超过5%Ue故从变压器出口处到线路末端的线路电压损失不得 超过5%Ue。下表为额定电压与线路允许电压损失的对照表。
1 按持续允许电流初选电缆导线截面； 2 按经济电流密度选择电缆导线截面； 3 按电缆短路时热稳定校验截面； 4 供电电缆校验机械强度所允许最小截面； 5 电缆校验允许电压损失和最远点最大电动机起动时电压损失
。
1、按长时允许电流选择导线截面 为了使导线在正常运行时不超过其长时允许温度，导线的长
时允许电流应不小于流过导线的最大长时工作电流。
七．塑料绝缘电缆 常用塑料绝缘电力电缆有：交联聚乙烯绝缘聚氯乙烯护套电缆和
聚氯乙烯绝缘聚氯乙烯护套电缆两种。塑料绝缘电缆导电芯线 也分铜芯和铝芯、有铠装和无铠装、有屏蔽层和无屏蔽层、有 外被层和无外被层等几种。
MYJV系列煤矿用交联聚乙稀绝缘聚氯乙稀护套电力电缆
聚氯乙烯护套具有抗酸碱、耐腐蚀、质量轻、敷设垂直落差不受 限制等优点，所以条件适合时应尽量采用。交联聚乙烯绝缘电 缆允许温升高、介电性能优良、耐热性好，故在一般情况下应 优先选用交联聚乙烯绝缘电缆。
塑料绝缘阻燃电力电缆具有不易燃烧或燃烧后电缆的延燃仅局限 在一定范围的特点，适用于易燃易爆的场所使用。塑料绝缘阻 燃电缆按电缆结构和阻燃原理不同，目前分为一般型阻燃电缆 和隔氧层阻燃电缆两大类。塑料绝缘阻燃电缆按电缆燃烧时释 放出的烟雾和卤素浓度减少的程度，又分为一般型、低烟低卤 型和低烟无卤型三种。

矿用电缆及电缆连接器

矿用电缆及电缆连接器
经常移动的电气设备使用的橡套电缆的截面积应 满足下表规定的按机械强度要求的最小截面积。
17
满足机械强度要求的最小截面积
序号
1 2 3 4 5 6 7 8
用电设备名称
采煤机组
采煤机及功率相近的可弯曲输送机
一般小功率的刮板输送机 调度绞车 照明设备 回柱绞车 电动装岩机 手持式电钻
电缆主芯线最小截面积
芯线允许最高温度/℃ 相应表皮允许最高温度/℃
橡套电缆 3kV以下
65 50～55
油浸纸绝缘铅包电力电缆
1～3kV 6kV 10kV
80
65
60
50～55 35～40 35
23
（五）电缆的日常维护
（1）电缆应悬挂整齐，不许落地及浸在水中，电缆上不 准有淋水、滴水。
（2）电缆在使用中，特别是移动电缆，弯曲度要大于本 身的弯曲半径。使用中的电缆不准堆放或盘圈。
（7）高低压电力电缆敷设在巷道同一侧时，高 低压电缆的距离应大于0.1m，高压电缆之间，低压 电缆之间的距离不得小于50mm。
21
（8）井下巷道内电缆，沿线每隔一定的距离， 拐弯或分支点以及连接不同直径电缆的接线盒两端、 穿墙电缆墙的两边都应设置注有编号、用途、电压 和截面的标志牌。
（9）电缆穿过墙壁部分应用套管保护，并严密 封堵管口。
屏蔽橡套电缆是在普通橡套电缆的结构基础上，经 改 进制成的。首先是在普通橡套电缆三相主芯线的护套 外又包了一层半导体屏蔽层（简称屏蔽层）；其次是将四 芯以上电缆的相间衬垫改用导电橡胶制成，再次是将四芯 电缆的接地裸芯线做在导电橡胶中间，从而使其外围的导 电橡胶与接地芯线连为一体。
矿用屏蔽橡套电缆的屏蔽层是直接接地的。增加屏蔽 层的作用一是当电缆受机械力而造成绝缘损坏时，导电的 芯线必然先接触屏蔽层，再通过导电的屏蔽层接地芯线使 漏电继电器自行切断电源，起到超前切断电源的作用，避 免相间发生短路事故。二是避免了由于电缆电缆损坏使人 触电的危险，防止人身触电事故，并且减少因电火花而引

矿用电缆及其连接装置(PPT65页)

矿用电缆及其连接装置(PPT65页)

95mm2
16
例如：MYPJ-3.6/6-3×35-1×16-3×2.5表示矿用移 动屏蔽监视橡胶电缆，额定电压为3.6/6千伏，三芯 动力截面、每芯截面为35平方毫米，一芯接地线为 16平方毫米截面，三芯监视线、每芯截面为2.5平方 毫米
二、 电力电缆芯线截面选择计算
2.1 高压电缆芯线截面选择计算
3U N cos wm ∑PN——电缆所带负荷的额定功率之和，kW； UN——电缆所在电网的额定电压，V； Kde——电缆线路所带负荷的需用系数 cosφwm——电缆所带负荷的加权平均功率因数
31
3）按正常工作时允许电压损失选择
正常工作时电网的电压损失ΔＵ应不超过电网允许 的电压损失ΔＵp ，
ΔＵ≤ΔＵp （1） 低压电网的允许电压损失 按要求，正常工作时应保证供电网所有电动机的端 电压不低于额定电压 的95%。为了保证用电设备的供电质量，低压电网
黄麻层-易燃，井下禁用 塑料带-不易燃，井下用 无妨带-不易燃，井下用
钢带铠装-抗压，用于＜45°井巷 钢铠层 粗钢丝铠装-抗拉，用于≥45°井巷
钢铠和铅包可兼作屏蔽。包在电缆导线表面外的 半导电材料，用于大于3kv的高压 电缆防止电晕产生。
绝缘屏蔽。包在绝缘和接地芯线之 外的半导电材料，一相绝缘破损 时，主芯线经绝缘屏蔽与接地芯 线相连，使单相接地保护动作切 断电源，防止相间短路故障以及 短路电弧引爆瓦斯煤尘绝缘屏蔽 电缆适用于有爆炸危险场所。
结构、类型
视 芯
线
动
力
芯
线
1 )导电芯线
① 按芯线作用不同可以分为：
动力芯线：有二芯、三芯，输送单相或三相电能；
中性线：为一芯，用于三相四线制系统；
接地芯线：为一芯，用来实现电气设备的接地；

矿用电缆PPT课件

矿用电缆PPT课件

电 流
塑料铜芯
30
39 52 7 094 Nhomakorabea11 9
14 9
18 4
22 6
26 0
30 1
34 5
.
10
㈢电缆的连接、敷设
⒈电缆的连接
电缆的连接分为电缆与电缆、电缆与设备的连接，都应避 免出现明接头、鸡爪子、和虚接而引起的电火花和电弧现 象。所以井下电缆的连接应符合以下要求：
⑴低压电缆与电气设备的连接
⑴井下电缆悬挂的要求
①水平巷道或倾角300以下的井巷中，电缆应用电缆钩悬 挂；立井井筒或倾角300以上的井巷中，电缆有电缆夹 持装置进行敷设。
②水平或倾斜巷道中悬挂的电缆应有适当的弛度，并在意 外受力时能自由坠落。悬挂的高度应保证矿车掉道时不 受撞击。
③电缆悬挂点的间距，在水平或倾斜巷道内不得超过3m， 在立井井筒内不得超过6m。
.
6
⒈电缆型号的选择
⑷在进风斜井、井底车场及附近、中央变电所到采区 变电所之间，可以采用铝芯电缆；其它地点必须采 用铜芯电缆。 采区低压电缆严禁采用铝芯
⑸对固定敷设的高压电缆： ①在立井井筒或倾角450及其以上的井巷内，应采 用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆。 ②在水平巷道或倾角450以下的井巷内，应用聚氯 乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、 交联聚乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电 力电缆。
.
7
⒈电缆型号的选择
⑹非固定敷设的高低压电缆，必须采用符合MT818标准 的橡套软电缆。
⑺固定敷设的低压电缆，应采用MVV铠装或非铠装电缆 或对应电压等级的移动橡套软电缆。
移动式和手持式电气设备应使用专用橡套电缆。 照明、通信、信号和控制用的电缆，应采用铠装通信电

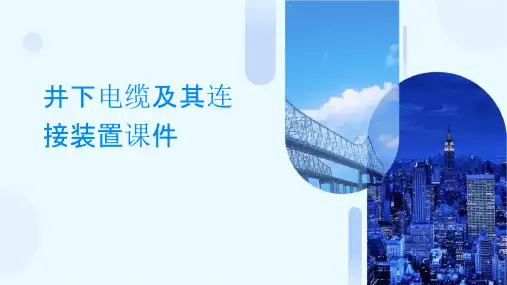

井下电缆及其连接装置课件

井下电缆及其连接装置课件

绝缘材料
常见的绝缘材料有聚乙烯、 聚氯乙烯、交联聚乙烯等， 根据使用环境和电压等级 进行选择。
护套材料
常见的护套材料有聚氯乙 烯、聚乙烯、橡胶等，选 择时应考虑耐磨、耐压、 耐腐蚀等性能。
电缆的电气性能
额定电压
电缆正常工作时能承受的最高 电压。
绝缘电阻
衡量电缆绝缘性能的重要指标， 通常越大越好。
电线电缆的导电性能
井下电缆的敷设方式主要包括明敷和暗敷两种。明敷是指将电缆直接敷设在墙 壁、支架等明处；暗敷则是指在建筑物的墙内、地面下等隐蔽处敷设电缆。
电缆的安装要求
在敷设电缆时，应遵循安全、可靠、经济、美观等原则。同时，要考虑到电缆 的走向、弯曲半径、固定方式等因素，以确保电缆的正常运行和使用寿命。
电缆的固定与弯曲半径
井下电缆的分类
根据用途和功能的不同，井下电 缆可以分为动力电缆、信号电缆 和控制电缆等。
井下电缆的特点与用途
井下电缆的特点
井下电缆具有较高的耐压、耐温、耐 腐蚀和防爆性能，能够在恶劣的环境 条件下稳定运行。
井下电缆的用途
主要用于矿山的电力传输、通信、控 制和监测系统，保障矿山的生产安全 和正常运行。
电缆的安全管理措施
应建立健全的电缆管理制度，明确管理职责和操作规程。
应定期对电缆进行检查和维护，确保其正常运行和使用 寿命。
应建立电缆档案，包括电缆的规格型号、敷设路径、使 用状态等信息，便于管理和维护。
应加强电缆的安全宣传教育，提高员工的安全意识和操 作技能。
THANKS
感谢观看
导体的电阻越小，传输电能时 的损耗就越小。
工作电容
衡量电缆电场性能的重要参数， 对交流电的传输性能有影响。
03

煤矿电缆与电缆敷设标准..38页PPT

煤矿电缆与电缆敷设标准..38页PPT
煤矿电缆与电缆敷设标准..
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
Байду номын сангаас
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

_矿用电缆及电缆连接器

_矿用电缆及电缆连接器
（3） 漏电故障1） 电缆的绝缘水平低 ， 出现漏电现象；2） 芯线相间或对地绝缘电阻达不到要求；3） 芯线之间或对地泄漏电流过大。（4） 断线故障电缆一相或数相芯线被故障电流烧断或受 机械外力损坏 ， 形成完全断线或部分断线。
（四） 电缆温度电缆绝缘材料对温度的限制 ， 通常是以芯线允许 最高工作温度表示的 。 电缆在运行时 ， 往往只能根 据运行中电缆表皮温度作为依据 。下表为各类电缆 允许的最高温度标准。
（五） 电缆的日常维护（1） 电缆应悬挂整齐 ， 不许落地及浸在水中 ， 电缆上不 准有淋水、滴水。（2） 电缆在使用中 ， 特别是移动电缆 ， 弯曲度要大于本 身的弯曲半径 。使用中的电缆不准堆放或盘圈。（3） 工作面上的电缆 ， 要在电缆槽中保护好 ， 不要出槽、 落地、 防止被支架挤压损坏或被石头砸坏。（4） 采煤机负荷电缆在拖拽中要注意检查维护 ， 不要被 电缆夹板扎坏、卡坏或电缆夹板被电缆槽卡住将电缆拉断。（5） 工作面电缆在过刮板输送机头处要妥善保护 ， 不要 压在刮板输送机头下面或埋在浮煤中 ， 避免被煤块、石头砸 坏。（6） 电缆的绝缘电阻值 ， 运行中应每月检查一次 ， 过流 保护动作后也应进行测定。
（三） 电缆的敷设煤矿井下电缆的用量大 ， 就我矿而言井下敷设电缆就上 万米 ， 如此多的电缆 ， 如不严格执行《煤矿安全规程》 中的 有关规定 ， 势必会引其非防爆性和受机械力破坏引起事故 。 据统计数字表明 ， 在井下总电气事故中 ， 由电缆故障引起的 要占50％以上 。 因此 ， 为提高矿井电气安全水平 ， 除在设计 中尽可能采取必要措施外 ， 还必须遵循电缆的敷设、连接规 则 ， 并加强管理。1. 电缆敷设前的检查电缆在下井敷设前 ， 应认真校核规格型号及长度是否与 设计选型相符 ， 观察电缆表面是否符合使用要求 ， 有无破损、 压痕等异常现象 ， 测量电缆的绝缘电阻 ， 是否符合《 煤矿 电气试验规程 》 和 《 煤矿安全规程 》规定要求。额定电压在3kV以上的各种电缆 ， 还要进行泄漏电流和 直流耐压试验。

矿用电缆及其连接PPT参考幻灯片

矿用电缆及其连接PPT参考幻灯片

2020/2/15
29

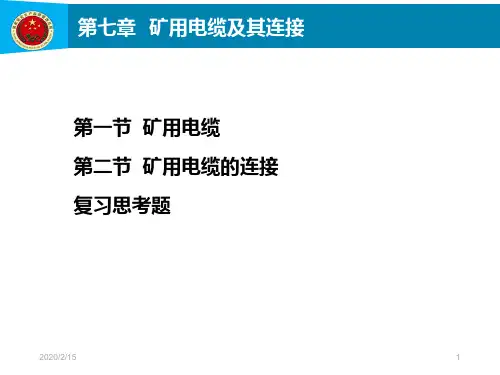

第一节 矿用电缆
对于供电线路末端的电动机，按照电动机端电 压不低于额定电压的95%计算，380 V电网中，其 末端电压损失允许值为39 V；660 V电网中，其末 端电压损失允许值为63 V。
（3） 按电缆最远点的最小两相短路电流校验 所选电缆截面积是否满足保护装置动作灵敏性的要 求。
2020/2/15
27
第一节 矿用电缆
② 向单台或两台电动机供电的电缆，实际流 过电缆的电流，可直接取电动机的额定电流或两台 电动机额定电流之和，电动机的额定电流可在其技 术数据或铭牌中查到。
（2） 按电压损失确定电缆截面积。其中线路 最大允许电压损失值如表7-5所示。
2020/2/15
28
第一节 矿用电缆
2020/2/15
17
第一节 矿用电缆
（2） 电缆应带有供保护接地用的足够截面的 导体。
（3） 严禁采用铝包电缆。 （4） 必须选用取得煤矿矿用产品安全标志的 阻燃电缆。 （5） 电缆主线芯的截面应满足供电线路负荷 的要求。
2020/2/15
18
第一节 矿用电缆
（6） 对固定敷设的高压电缆的要求： ① 在立井井筒或倾角为45°及其以上的井巷内， 应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力 电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电 力电缆。
2020/2/15
4
第一节 矿用电缆
2020/2/15
5
第一节 矿用电缆
2.屏蔽橡套阻燃软电缆
屏蔽橡套阻燃软电缆是在每根主线芯的分相绝 缘外，包有导电橡胶制成的屏蔽层，接地线芯外没 有橡胶绝缘，而是直接缠绕导电橡胶带；电缆中间 的垫芯，也是用导电橡胶制成。有的在电缆外护套 内的同心圆上，设一层加强屏蔽层，称为双屏蔽电 缆，其结构如图7-2所示。

矿用电缆及电缆连接器

矿用电缆及电缆连接器
起的煤尘和瓦斯爆炸的危险。
千伏级橡套电缆的结构图
1 一主芯线； 2 一聚酯薄膜； 3 一绝缘层；4一双面导电橡胶； 5 一导电橡电垫芯；6－接地线；7－导电橡胶带；8－外护套
橡套屏蔽电缆的结构图
1 一主芯线； 2 一主芯线绝缘层， 3 一控制或信号线． 4 一半导体布带 5 一接地芯线； 6 一垫芯(屏蔽材料)； 7 一外护套． 8 一半导体橡胶
（6）电缆的绝缘电阻值，运行中应每月检查一次，过流 保护动作后也应进行测定。
（四）电缆故障及其查找方法
1.电缆故障的性质
（1）接地故障
电缆一相或数相芯线接地故障，分为低阻接地和 高阻接地。芯线对地绝缘电阻低于500kΩ为低阻故 障，500kΩ以上者为高阻故障。
（2）短路故障
有完全短路、低电阻或高电阻短路；有两相同时 接地短路或两相直接短路；有三相短路或接地。
（5）对固定敷设的高压电缆应采用铠装电 缆。对固定敷设的低压电缆MVV铠装电缆或对 应电压等级的移动橡套软电缆。
（6）非固定敷设的高、低压电缆，应按标 准采用橡套软电缆。移动式和手持式电气设 备应使用专用橡套电缆。
（7）照明、通讯、信号和控制用的电缆， 应采用铠装或橡套电缆。
（8）低压电缆不应采用铝芯，采区低压电 缆严禁采用铝芯电缆。
（7）高低压电力电缆敷设在巷道同一侧时，高 低压电缆的距离应大于0.1m，高压电缆之间，低压 电缆之间的距离不得小于50mm。
（8）井下巷道内电缆，沿线每隔一定的距离， 拐弯或分支点以及连接不同直径电缆的接线盒两端、 穿墙电缆墙的两边都应设置注有编号、用途、电压 和截面的标志牌。
（9）电缆穿过墙壁部分应用套管保护，并严密 封堵管口。
（3）漏电故障
1）电缆的绝缘水平低，出现漏电现象； 2）芯线相间或对地绝缘电阻达不到要求； 3）芯线之间或对地泄漏电流过大。

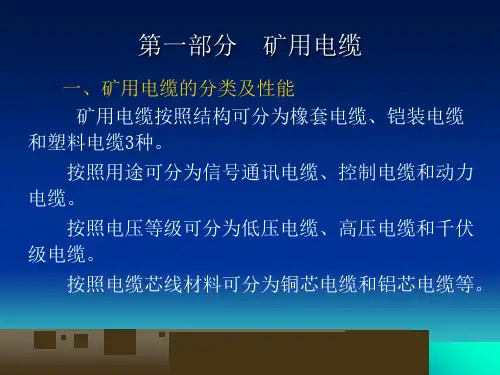

煤矿机电教案 第三讲 矿用电缆与电缆连接器

煤矿机电教案 第三讲 矿用电缆与电缆连接器
第三讲 矿用电缆与电缆连接器
第一节 矿用电缆 第二节 矿用电缆连接器
第一节 矿用电缆 一、矿用电缆的种类及性能 二、选用电缆的原则 三、矿用电缆的敷设维护 四、电缆的故障及寻找方法
第一节 矿用电缆
一、矿用电缆的种类及性能
矿用电缆分为铠装电缆、橡套电缆和塑料电缆三种。
1、铠装电缆 所谓铠装电缆，就是用钢丝或钢带把电缆铠装起来。其最大优点是纸的绝缘 强度高，适用作高压电缆，在井下多用于对固定设备和半固定设备供电。由于钢 丝或钢带耐拉力强，所以钢丝铠装电缆多用于立井井筒或急倾斜巷道中；而钢带 铠装电缆多用于水平巷道或缓倾斜巷道中。
图3—1 铠装电缆的构造图
图3—2 铠装电缆截面图
第一节 矿用电缆
一、矿用电缆的种类及性能
2、橡套电缆 橡套电缆分普通橡套电缆、阻燃橡套电缆和屏蔽橡套电缆三种，对于井下移 动设备的供电，多采用柔软性好、能够弯曲的橡套电缆。
（1）普通橡套电缆。
图3—3 普通橡套电缆结构图 1--导电芯线；2—橡胶绝缘层；3—橡套垫心；4—橡胶护套
第一节 矿用电缆
二、选用电缆的原则
4、矿用电缆主芯线面积的确定 （1）电缆应带有供保护接地用的足够截面的导体，即保证作保护接地用的电 缆芯线，其电阻不超过规定值，用于移动式和手持式电气设备的电缆芯线的电阻 值、作保护接地用的电缆芯线的电阻值，都不得超过1Ω ；其他电气设备用的电 缆、作保护接地用的电缆芯线电阻值，不得超过2Ω 。 （2）电缆主芯线的截面积应满足供电线路负荷的要求。对于高压动力电缆， 应按经济电流密度、允许负荷电流、电力网路的允许电压损失进行选择，并按短 路电流校验电缆的热稳定性，还要求流过电缆的最小两相短路电流，满足过流保 护装置的灵敏度要求；对于低压动力电缆，应按电缆的允许负荷电流、允许电压 损失进行选择，并满足电动机起动时对起动电压的要求，而且流过电缆的最小两 相短路电流，应满足过流保护装置的灵敏度要求。 （3）经常移动的电气设备使用的橡套电缆的截面应满足表 3—1规定的按机械 强度要求的最小截面积。 （4）井下电缆最大截面一般为185mm 2,最小截面积一般取不小于16mm2为好 。

矿用电缆及电缆连接器

矿用电缆及电缆连接器
（6）井筒和巷道内的通信和信号电缆应与动力 电缆分挂在井巷的两侧，如果受条件所限，在井筒 内应敷设在电力电缆0.3m以外的地方，在巷道内应 敷设在电力电缆0.1m以上的地方。
（7）高低压电力电缆敷设在巷道同一侧时，高 低压电缆的距离应大于0.1m，高压电缆之间，低压 电缆之间的距离不得小于50mm。
PPT文档演模板
矿用电缆及电缆连接器
（一）橡套电缆
橡套电缆的芯线是用多股铜丝拧合而成，柔软弯曲性能好，适用于向采掘 工作面和经常移动的电气设备供电。橡套电缆有普通橡套电缆和屏蔽橡套电缆 两种。
1、普通橡套电缆：
根据护套材料的不同，橡套电缆有可燃性、非延燃型和加强型 3种。
可燃性电缆：可燃性电缆的护套用易燃的天然橡胶制成，它起 绝缘和抗磨、防腐作用。
2.电缆故障点的查找与判断
（1）直接判断法
如果属于电缆故障跳闸，应首先用摇表测 定电缆芯线之间和对地的绝缘电阻，初步判 断故障的性质。若检漏继电器的电阻指示值 低于规定值，或漏电继电器动作，说明是接 地故障，也可能是不同的两点同时发生接地 的“相间”短路故障。
PPT文档演模板
矿用电缆及电缆连接器
（2）万用表查找法
（5）在确定电缆长度时，应尽可能的以最远供 电点计算。
PPT文档演模板
矿用电缆及电缆连接器
5.电缆芯数的确定
（1）动力干线电缆，一般选用4芯电缆，三根主 芯线，一根接地芯线。
（2）向采掘机械供电的电缆，要根据具体生产机 械的控制方式、信号系统的要求相应地增加控制芯 线数。
（3）专用通讯电缆的芯线，要按照通讯、信号及 控制系统的实际要求数选取，同时要留有一定数量 的备用线数。
有完全短路、低电阻或高电阻短路；有两相同时 接地短路或两相直接短路；有三相短路或接地。

第二章矿用电气设备和电缆

第二章矿用电气设备和电缆

8
第一节 矿用电气设备
防爆电气设备的分类
矿用防爆型电气设备防爆型式及代号 充油型电气设备“o”： 将全部部件或可能产生电火花或过 热的部分部件浸在油内，使其不能 点燃油面以上或壳外的爆炸性混合 物的电气设备称为充油型电气设备。
2020年5月25日1时48分
乌海职业技术学院
9
第一节 矿用电气设备
2020年5月25日1时48分
乌海职业技术学院
19
第一节 矿用电气设备
电气设备的防护等级、电气间隙与爬电距离
电气间隙与爬电距离
爬电距离：两相邻导体或一个导体与相 邻电机壳表面的沿绝绝缘表面测量的最 短距离。
影响因素： ➢ 额定电压 ➢ 绝缘材料的耐泄痕性能 ➢ 绝缘材料表面形状
2020年5月25日1时48分
34
第二节 矿用电缆及连接器
铠装电缆
结构
主芯线
相间浸渍纸绝缘 浸渍麻填料
干绝缘指相间和统包 纸滴保防保避承增相不绝 干证 止 护 免 受铜 而加 摩滴缘 ；电 潮 铅 铠 机或 降相 擦流层水缆 气 包 装 械铝 低线 而指的的成 进 层 和 力绞 绝缆对 损常浸腐缆入不铅线缘地 坏温渍蚀后纸受包致制水的铅下剂为绝空之损成平绝包浸预圆缘气间伤缘层渍先形层和互电 剂不会在铅包中流动；
防爆电气设备的分类
矿用防爆型电气设备防爆型式及代号 正压型电气设备“p”： 具有正压外壳的电气设备称为正压 型电气设备。 所谓正压外壳是指向外壳内通入保 护性气体，保持内部保护性气体的 压力高于周围爆炸性环境的压力， 以阻止外部爆炸性混合物进入壳内 的外壳。
2020年5月25日1时48分
乌海职业技术学院
无火花型电气设备属于Ⅱ类电气设备，适用于 工厂或露天场地的防爆电气设备，不用于煤矿 井下。常用的无火花型电气设备是电动机。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、矿用电缆的选型
14
15
• 代号说明： U或M：矿缆系列代号；C：采煤机用；P：非金属
屏蔽；PT：金属屏蔽；J：带监视线芯；Z：电钻 用；Q：千伏级（1140伏，但UYQ和MYQ中的Q 代表轻型）； R：钢丝绕包加强；B：钢丝编织加强。 另外矿上在用的UJ（梭车电缆）采用的是BS6708 （英国矿缆标准）中11型电缆的标准，J代表监 视线芯，即3×16+1×16中的1×16。
29
四 额定电压0.66/1.14kV及以下移动软 电缆
1、电缆结构简图
30
31
32
电缆的耐压试验: MY（P）-0.38/0.66电缆动力线芯应经受交流3.0kV， 5分钟耐压试验不击穿；MYP-0.66/1.14电缆动力线 芯应经受交流3.7kV，5分钟耐压试验不击穿。 电缆工作条件： 电缆导体的长期工作温度为65℃； 电缆的最小弯曲半径为电缆直径的6倍。
第八章 矿用电缆 与电缆连接器
1
• a)掌握井下电缆的种类及结构、选用原则和方法、 敷设与连接及维护要求；
• b)了解井下电缆连接装置的结构及安装要求。
2
第一节 矿用电缆
• 一、矿用电缆的分类及结构
按传统分类方法，分为铠装电缆、橡套电缆 和橡塑电缆。
矿用阻燃电缆分为：煤矿用移动类阻燃软电 缆、矿用额定电压10KV及以下铜芯固定敷设阻燃 电力电缆和矿用阻燃通信电缆。
35
36
37
电缆的耐压试验: MCP-0.66/1.14电缆动力线芯应经受交流3.7kV，5分 钟耐压试验不击穿；MCP-1.9/3.3电缆动力线芯应经 受交流6.8kV，5分钟耐压试验不击穿。 电缆工作条件： 电缆导体的长期工作温度：MCP-0.66/1.14电缆为 65℃； MCP-1.9/3.3电缆为90℃； 电缆的最小弯曲半径为电缆直径的6倍。
27

三 UJ（梭车电缆）
1、电缆结构简图
1、导体；2、隔离层；3、线芯绝缘；4、金属/纤维 编织屏蔽； 5、钢丝加强芯；6、填充；7、高强度 纤维编织层； 8、护套
28
2、电缆部分结构性能指标 a 电缆外径范围：31-34mm； b 电缆整体抗拉强度不低于600公斤； c 20℃时动力线芯导体直流电阻不大于1.24Ω/km； d 电缆25℃时额定载流量为85A； e 电缆应经受3.7kV，5分钟交流耐压试验不击穿。 f 电缆导体的长期工作温度为90℃； g 电缆的最小弯曲半径为电缆直径的6倍。
1、电缆结构简图
1 动力线芯导体, 2 动力线芯绝缘, 3 金属/纤维
编织屏蔽, 4 地线芯, 5 控制线芯导体, 6 控制线
芯绝缘, 7 绕包层, 8 护套
25
26
4、MCPT采煤机电缆的电压试验 动力线芯: AC： 6.8kV，5min ； 控制线芯: AC： 2.5kV，5min 。 试验过程中应不发生击穿。 5、电缆工作条件： 电缆导体的长期工作温度为90℃； 电缆的最小弯曲半径为电缆直径的6倍。 6、MCPT采煤机电缆的使用寿命 我公司承诺： MCPT采煤机电缆的使用寿命不低于6个月。
3
• 《煤矿安全规定》第463条对固定敷设的高压电 缆规定： 1.在立井井筒或倾角为45°及其以上的井巷内， 应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电 力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护 套电力电缆。
4
• 2.在水平巷道或倾角在45°以下的井巷内，应采 用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套 电力电缆、交联聚乙烯钢带或细钢丝铠装聚氯乙 烯护套电力电缆。
7
普通橡套阻燃软电缆 1 —导电线芯； 2—分相绝缘；3—接地线；4—外护套
8
⒉屏蔽橡套阻燃软电缆
• 与普通橡套软电缆结构相同，不同在于每根主 线芯的分相绝缘外包有导电橡胶制成的屏蔽层， 接地芯线外没有橡胶绝缘，直接缠绕橡胶绝缘带。
9
10
• 屏蔽电缆的优点：由于各屏蔽层都是与接地线直 接相连，所以当任一主线芯的绝缘破坏时，首先 通过屏蔽层直接接地造成接地故障，使检漏继电 器动作，切除故障电源，既可以防止严重的相间 短路发生，又可有效地防止漏电火花或短路电弧 引起的瓦斯、煤尘爆炸。屏蔽电缆特别适用于具 有瓦斯、煤尘爆炸的场所和启动频繁的电气设备。
5
㈠煤矿用移动类阻燃软电缆
• 移动类阻燃软电缆按绝缘和护套材料分为橡
胶和弹性体材料两种。 移动类阻燃软电缆又分为：普通橡套和屏蔽橡
套阻燃软电缆。
6
⒈普通橡套阻燃电缆
• 普通橡套阻燃电缆与普通橡套电缆结构相同，由 多根细铜线绞合而成。分相绝缘和垫芯都由橡胶 制成，外护套采用氯丁橡胶制成，氯丁橡胶燃烧 时生成氯化氢气体，将火焰包围起来，使它与空 气隔离，很快熄灭。因此称为阻燃电缆。
11
㈡矿用额定电压10KV及以下铜芯固 定敷设阻燃电力电缆
• 固定敷设阻燃电力电缆的主线芯由铜线 绞制而成。分相绝缘采用聚氯乙烯或交联 聚乙烯。外护套采用聚氯乙烯，分为铠装 和非铠装。
12
㈢煤矿用阻燃通信电缆
• 照明、通信、信号和控制电缆，应采用铠装或
非铠装通信电缆、橡套电缆或MVV型塑力缆。
13
16
17
18
19
注：为满足大输送功率而采用两根同截 面电缆并联供电时，总载流量为单根载 流量的1.6倍。
20
一 MYPTJ矿用金属屏蔽监视型软电缆
1、电缆结构简图
1-动力线芯导体；2-橡皮绝缘；3-绝缘屏蔽（兼作 接地线）；4-内护套；5-监视线芯及半导电带包层； 6-外护套；7-控制线芯导体；8-控制线芯绝缘； 21
22
23
电缆的耐压试验： MYPTJ-3.6/6 AC： 11kV，5min； MYPTJ-6/10 AC： 21kV，5min 。 试验过程中应不发生击穿。 电缆工作条件： 电缆导体的长期工作温度为90℃； 电缆的最小弯曲半径为电缆直径的6倍。
24
二 MCPT-1.9/3.3kV采煤机金属屏蔽软电缆
33
五 MCP-0.66/1.14kV、1.9/3.3 kV采煤 机软电缆
1、电缆结构简图
1、动力线芯导体；2、动力线芯绝缘；3、半导电屏 蔽层；4、地线芯； 5、控制线芯导体； 6、控制线 芯绝缘；7、绕包层；8、护套；
34
注：为提高电缆的抗冲击、抗挤压和整体抗拉性能， 可以在护套内增加加强层，有钢丝编织、钢丝绕包 和高强度纤维编织三种形式，用户可选择合适的加 强层并在合同中注明。
