浅析行人保护策略下的某汽车前部结构优化摘要：随着我国汽车工业得不断发展，关于汽车的安全性研究越来越深入。
现在的汽车上已经配备了许多安全装置。
这些安全装置能够比较好的保护车内成员得安全，在车辆进行碰撞时能很大程度得减小身体损伤。
目前对于碰撞过程中行人的保护程度未能引起重视，使其成为容易受到损伤。
因此，减小行人和车辆在碰撞中的损失有着重要意义。
依据EEVC法规的标准对腿部和汽车模型的碰撞过程进行仿真，对车辆保险杠部分的结构进行了研究改进，降低碰撞时对行人小腿的损伤程度，增强所研究车辆对行人的保护作用。
关键词：行人保护、模型建立、前部优化1.引言从上个世纪70年代开始，国外有一大批研究者对此展开研究，研究车辆与行人碰撞过程中行人损伤的机理以及碰撞中汽车前部结构对行人损伤的程度大小，并设法降低其影响。
2003年欧洲行人保护法规正式采EEVC(欧洲车辆安全委员会）工作组提出的一个行人碰撞方法。
随着我国和国际的不断接轨，作为汽车安全重点之一的行人安全将会越来越受重视，成为今后汽车安全的主要方向之一。
我国标准为GB/T《汽车队行人的碰撞保护》法规于2007年就开始实施，这个法规的内容也是基于EEVC法规，其法规内容见表1-1所示。
表 1-1 GB/T 24550-2009法规细则儿童头型成人头型小腿冲击器大腿冲击器冲击器质量3.5kg4.5kg13.4kg9.5kg碰撞速度9.7m/s9.7m/s11.1m/s11.1m/s碰撞角度50º65º水平水平评价指标2/3区域HIC≦10001/3区域HIC≦17002/3区域HIC≦10001/3区域HIC≦1700小腿加速度≦170g膝部剪切位移≦19º最大冲击力≦7.5kN最大弯矩≦510N·m本文采用汽车安全委员会提出的行人冲击测试子系统模型作为行人腿部冲击器的有限元模型，该冲击器模型由三部分组成，分别代表人体下肢的皮肤、肌肉和骨骼。
2024版c-ncap行人保护评价规则随着社会的发展和人们对交通安全的关注，行人保护已经成为汽车安全评价的重要一环。
为了更好地评估汽车的行人保护性能，2024版c-ncap行人保护评价规则正式发布。
本文将详细介绍这一规则的内容和意义，以及对汽车行人保护性能的改进和促进。
一、规则的制定背景随着城市化进程的加快，行人在城市道路上的数量不断增加，同时汽车的数量也在逐渐增多。
汽车和行人之间的交通关系日益突出，因此行人保护成为汽车安全评价的重要组成部分。
为了更加全面地评价汽车的安全性能，c-ncap决定对行人保护规则进行更新。
二、规则的主要内容1.行人碰撞测试c-ncap规定所有汽车在进行碰撞测试时，必须考虑行人保护性能。
测试时，试验车辆以不同的速度和角度撞击行人假人模型，评估汽车在行人碰撞事故中的保护能力。
该测试旨在评估汽车前部结构及防撞设计对行人的保护效果。
2.主动安全系统评价c-ncap规定汽车在行人保护评价中还需考虑主动安全系统，如预碰撞系统、自动紧急制动系统等。
这些系统能够在发生碰撞前主动预警或采取紧急制动等措施，有效减少行人碰撞事故的发生，对提高行人保护性能起到了关键作用。
3.车辆修饰的考虑c-ncap规定在进行行人保护评价时，还需考虑汽车的修饰情况。
例如前保险杠的设计是否利于减少行人受伤，车身的边缘处理是否足够圆滑等。
这些细节上的考虑能够更好地保护行人在发生碰撞事故时的安全。
三、规则的意义1.提升汽车行人保护性能通过建立行人保护评价规则，汽车制造商在设计汽车时将更多地考虑行人保护性能，加强汽车的安全性能，减少行人碰撞事故带来的伤害。
2.促进汽车行人保护技术的创新制定行人保护评价规则，将会促使汽车制造商不断创新，致力于研发更加安全的汽车行人保护技术，提高汽车的整体安全性能。
3.增加消费者对汽车安全性能的了解消费者通过c-ncap行人保护评价规则，可以更加全面地了解汽车的安全性能，在购车时将更加关注汽车的行人保护性能，从而提高整个汽车行业对安全性能的重视程度。

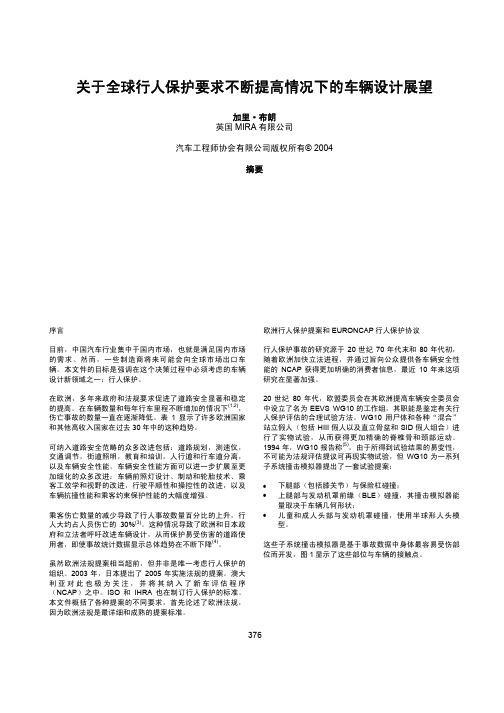

关于全球行人保护要求不断提高情况下的车辆设计展望加里·布朗英国MIRA有限公司汽车工程师协会有限公司版权所有© 2004摘要无论在哪个市场，未来车辆的造型和总布置将越来越受制于行人保护的要求。
行人保护始于20世纪80年代的一项欧洲计划，目前已经迅速扩展至世界各地，成为所有车辆制造商在改进被动安全、车辆总布置和造型方面所关注的重要问题。
欧洲法规将从2005年起生效，而且2010年将进入更加严格的第二阶段。
随着欧盟成员数量的增加，欧洲法规（包括行人保护）的影响力也在扩大。
日本也计划在2005年实施法规。
欧洲新车评估组织（EuroNCAP）从20世纪90年代中期成立时就设定了单独的行人保护星级。
此外，国际标准化组织（ISO）和国际改装车赛车协会（IHRA）也在考虑行人保护标准，很可能导致巨大的美国市场实施行人保护措施。
这些机构大多数建议不同的试验标准和撞击模拟器，进一步增加了行人保护问题的复杂性，使得车辆设计师在全球市场中更加难以针对行人保护进行车辆设计和总布置。
本文件对比了不同行人保护提案的目前状况及其对车辆设计的影响，并论述了为适应行人保护要求而有必要进行的车辆设计和总布置变化。
序言目前，中国汽车行业集中于国内市场，也就是满足国内市场的需求。
然而，一些制造商将来可能会向全球市场出口车辆。
本文件的目标是强调在这个决策过程中必须考虑的车辆设计新领域之一：行人保护。
在欧洲，多年来政府和法规要求促进了道路安全显著和稳定的提高。
在车辆数量和每年行车里程不断增加的情况下(1,2)，伤亡事故的数量一直在逐渐降低。
表1显示了许多欧洲国家和其他高收入国家在过去30年中的这种趋势。
可纳入道路安全范畴的众多改进包括：道路规划，测速仪，交通调节，街道照明，教育和培训，人行道和行车道分离，以及车辆安全性能。
车辆安全性能方面可以进一步扩展至更加细化的众多改进：车辆前照灯设计、制动和轮胎技术、乘客工效学和视野的改进，行驶平顺性和操控性的改进，以及车辆抗撞性能和乘客约束保护性能的大幅度增强。
C—NCAP（2018）行人保护对汽车设计开发的影响作者：谭冰花赵正李博来源：《计算机辅助工程》2017年第05期摘要： C-NCAP将从2018年开始引入对行人保护的评价。
与Eruo NCAP相比，C-NCAP （2018）虽然取消WAD 775 mm的上腿部碰撞测试，但是行人保护总得分率要求却明显提高，对行人保护的要求更加严格。
根据行人保护的基本要求，从汽车前端造型、总布置以及结构设计3方面，阐述C-NCAP（2018）行人保护测试规程对汽车设计的影响，为旧车型的改造以及新车型的开发提供借鉴与参考。
关键词：行人保护；车身设计；前端造型；结构布置中图分类号： U462.22 文献标志码： BInfluence of vehicle design and development for C-NCAP（2018） pedestrian protectionTAN Binghua， ZHAO Zheng， LI Bo（Chery Automobile Co.， Ltd.， Wuhu 241006， Anhui， China）Abstract： Pedestrian protection evaluation will be lead into C-NCAP from 2018. Comparing with Euro NCAP， upper legform of WAD 775 mm test is cancelled in C-NCAP（2018）， but the requirment on scoring rate of pedestrian protection is significantly raised. The requirements on pedestrian protection will become stricter in the future. According to the basic requirements of pedestrian protection in the C-NCAP（2018）， the influences of pedestrian protection test procedures on vehicle design is expounded including vehicle front end styling， general layout and structure design. The result can provide experience and reference to the existing vehicle reform and new vehicle development.Key words： pedestrian protection； vehicle body design； front end styling； structure layout0 引言我国的公路交通是典型的混合型交通，许多道路都是行人、非机动车与机动车共同使用，因此行人与车辆发生碰撞的机会就会增加。
汽车行人保护法规介绍摘要：随着汽车保有量的不断增多，从法律法规上强制要求车辆在交通事故中对行人进行保护具有一定的意义。
本文主要介绍汽车行人保护法规及行人保护功能，以便在后续新车型设计过程中具有一定的参考意义。
关键词：汽车行人保护法规前言近二十年来，随着我国城市人口的日益密集，以及汽车的普及和保有量的不断增多，道路交通中的人员安全问题越发突出。
行人与车辆的碰撞是以高致死率和高重伤率为特征的碰撞。
据我国公安部交通管理局统计，在车辆与行人的碰撞事故中，人员死亡率高达26.42%，而平均交通事故死亡率仅为14.15%。
因此，研究车辆对行人的保护性及从法律法规上强制要求能对减少人员伤害、减少交通事故的经济损失有着十分重要的意义。
一、行人保护法规的发展早在1999年，欧盟就计划制定行人保护法规。
经过4年的努力，欧盟在2003年11月颁布了行人保护法规“Directive 2003/102/EC”。
该法规计划分两阶段执行，第一阶段从2005年10月1日开始执行，第二阶段计划从2010年9月1日开始。
两个阶段都包括头部试验、大腿试验和小腿试验，第二阶段相对第一阶段在试验条件、试验结果方面更加严格。
但由于前期主机厂的技术发展问题，很多车辆无法满足法规要求，欧盟在2003/102/EC第二阶段实施之前，于2009年1月14日重新颁布了2009/78/EC，该法规相对2003/102/EC在试验条件、试验结果方面要求有所降低，但对大腿撞击发动机盖前沿还是做强制要求，且要求车辆需配备ABS\BAS功能。
除欧盟外，美国、日本、澳大利亚、ISO(国际标准化组织)、IHRA(国际改装车赛车协会)、ECE(欧洲经济委员会)都已制定行人保护的标准，各种标准的要求不尽相同。
相对而言，ECE的行人保护法规使用范围最为广泛，它是欧洲经济委员会下的汽车安全工作组根据现有研究成果开发的有关行人碰撞的汽车安全与环境全球统一标准。
二、ECE R127行人保护法规介绍2.1试验内容：（1）成人头部撞击发动机盖试验，至少测试9个点；（2）儿童头部撞击发动机盖试验，至少测试9个点；（3）3次上腿部撞击保险杠试验（左、中、右）；（4）3次下腿部撞击保险杠试验（左、中、右）。
行人保护法规对汽车设计开发的作用随着近年来国内汽车保有量不断增加，更多的人开始驾驶私家车，也有更多人对驾驶存在一定的问题，目前国内的交通事故出现了一定程度的增长，这与我国汽车保有量不断增加有着间接联系。
行人在路上行走过程中，可能遇到车辆碰撞的情况也是时常发生。
每年我国行人与机动车出现碰撞之后，行人的死亡人数2万人左右，致残的人数在1.5万人左右，造成死亡的主要原因就是行人的头部、颈部等与车辆发生碰撞，致残的原因主要就是腿部及以下部分与车辆发生的碰撞。
因此，在进一步考虑驾乘人员的人身安全的同时，也需要在车辆的设计过程中，考虑到行人的安全问题，实现车辆设计更多的考虑到与车辆可能出现碰撞的行人的人身安全[1]。
不同国家就行人保护上有着不同的技术参数要求如表1：
1我国行人保护法规的基本要求
在我国，行人保护法规还在不断的完善和健全的过程中，主要针对行人腿部与车辆保险杠之间的碰撞及人的头部与车辆前盖之间的碰撞进行分类。
针对腿部的碰撞又进一步细分为大腿和小腿的碰撞，人的头部碰撞分为成人和儿童的头部之分。
针对不同情况下的车速和角度进行了严格规定，另外针对碰撞载荷、弯曲力矩、剪切位移、加速度等进行了进一步落实和规定。
这种细致的行人保护法规可以更好地实现对公路上行人的有效保护，在出现事故之后，对相关的责任认定有着更多详细的约束和要求。
在处理车辆驾驶员的责任界定的时候有了更多的依据，见表2。
2车辆设计过程中需要注意的主要问题分析
针对现代国内的行人保护法规的具体要求，我们在车辆的设计过程中需要更多注重对路上行人的保护，保证他们在与车辆发生碰撞之后出现更小的伤害和威胁。
2.1造型设计的改进汽车与行人出现碰撞的主要部分主要在车辆的前部，这一部分的造型需要进一步考虑行人与汽车发生碰撞之后，对行人的最大保护[2]。
换句话说，在与行人可能出现碰撞的汽车部位进行相关硬度的降低，这样就可以有效保障行人在碰撞之后的身体安全。
例如，在前盖与车身之间的接缝处需要设计的问题就比较复杂，一方面这一部分是车辆两个部分之间连接处，需要有较好的配合度，同时在相关的硬度上有着一定的要求，另一方面这一部分也是车辆与行人可能发生碰撞的主要部分，需要进一步降低其结构上的硬度，从而保证行人在与车辆发生碰撞之后，有着更多的保证和措施。
因此在这一部分的造型上，是否将与行人可能出现的碰撞进行有效预测，将其相关考虑融入这一部分的造型设计之中。
同时在车辆的外型上需要突出相关的设计不能突兀，因为这种突兀的设计可能在车辆与行人出现碰撞之后，对行人产生更多不必要的伤害，因此这种设计需要进一步在车辆外形上进行去除。
另外，具体到车辆保险杠的设计角度不能大于8度，这一点主要考虑到行人的腿部与车辆发生碰撞之后，进一步增加两者接触的表面积，这种面积的增加，单位面积上承受的碰撞冲击就小很多。
这样可以实现对行人腿部的有效保护，同时这种设计可以进一步降低行人被卷入车轮下的可能，减少可能发生的一些危险。
2.2总布置设计的改进一种车型在前期的设计和改进过程中需要进一步考虑到行人的有效保护，即在总布置的设计过程中实现相关车型的设计优化，从而进一步降低与行人出现碰撞之后，行人出现危险的可能，或者是行人出现伤害的程度。
具体的总布置设计的行人安全考虑有以下几个方面：首先车辆前盖边缘高度进一步降低，因为这一高度的降低可以实现行人在与车辆发生碰撞之后，一般都是小腿受伤，这样可以进一步降低对行人的伤害，保护了大腿和头部。
其次，保险杠的缓冲块需要设计在正面上，这里是行人小腿与车辆可能出现接触的部位，这一部位设计出一个缓冲块，可以进一步降低行人小腿的冲击。
最后，保险杠与车辆横梁之间的距离需要留出相应的间隙，一般都需要在8公分左右，这一距离可以实现保险杠与人体的小腿或者大腿出现碰撞之后，这8公分就是最佳的减冲区域，降低碰撞冲击对人体的伤害，见图1。
2.3车身设计的改进车身主要指的是车辆的骨架设计，尤其是前部的骨架设计，需要更多的融入对行人碰撞时的伤害[3]。
具体来说，有以下几个方面：第一，车辆前盖的设计一般都有内劲，见图2。
这些内劲的设计主要是为了降低发动机工作时产生的振动对车辆的影响，增加车辆驾乘的舒适性。
要引入对行人的安全考虑，需要进一步在这些前盖内劲的设计中融入更多的吸能元素的设计，这样才能更好的降低出现与行人之间碰撞之后的，人体冲击能量的吸收，降低对人体的伤害。
第二，在相关新技术的应用方面更多的考虑行人的保护。
一些车辆在发动机机罩的设计中，设计一个弹起功能，通过感应器的
识别，当出现与行人的碰撞之后，这种弹起功能启动，这样可以进一步吸收相关的冲击力，降低对行人的伤害。
3结语
根据目前国内对行人保护的认知及重视的程度，行人保护的重要性越加突显。
因此，了解法规的要求，分析作为汽车设计开发人员如何去做显得更加重要。
随着标准的完善以及各汽车企业和设计人员的共同努力，新推出的汽车产品在行人保护方面做得会越来越好，对行人的伤害程度会降到最低。
