水冷式冷干机

冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。

冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。

1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。

(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。

(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。

(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。

B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。

(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。

(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。

(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。

(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。

(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。

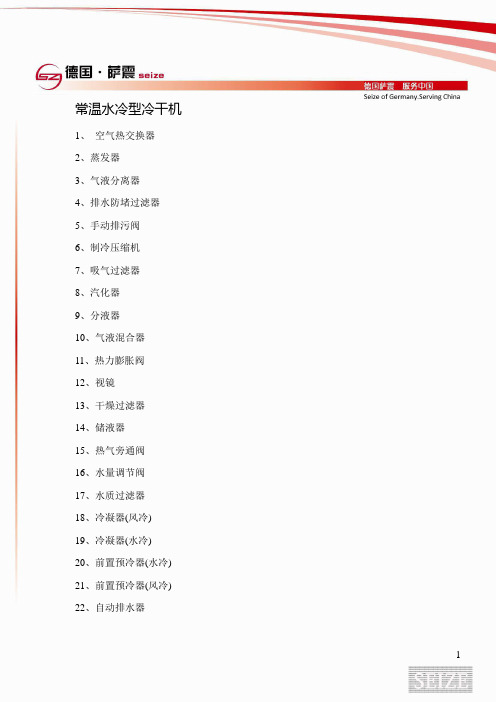

常温水冷型冷干机1、空气热交换器2、蒸发器3、气液分离器4、排水防堵过滤器5、手动排污阀6、制冷压缩机7、吸气过滤器8、汽化器9、分液器10、气液混合器11、热力膨胀阀12、视镜13、干燥过滤器14、储液器15、热气旁通阀16、水量调节阀17、水质过滤器18、冷凝器(风冷)19、冷凝器(水冷)20、前置预冷器(水冷)21、前置预冷器(风冷)22、自动排水器常温水冷型冷干机·进气温度：≤80℃（45℃）·压力损失：≤0.03Mpa·制冷剂：R22·冷却方式：水冷（Water-cooling）·压力露点：2~10℃·冷却水进水压力：0.2~0.4Mpa ·进气压力：0.4-1.3Mpa·冷却水进口温度：≤32℃详细类型型号项目空气处理量（Nm³/min）电源（V/Hz）压缩机（总）功率（HP/KW）冷却水循环量（m³/h）空气接管口径冷凝器水管口径设备重量（Kg）外形尺寸（mm）长宽高SZD-10HT(N)W10.7380/503/2.5 3.0(1.8)ZG2ZG126011806701080 SZD-20HT(N)W25380/50 5.0/4.07.2(3.6)DN80ZG1.543013607101220 SZD-30HT(N)W33380/507.5/6.111.2(5.9)DN100ZG1.586016509501590 SZD-40HT(N)W45380/5010.5/8.014.5(7.2)DN100ZG1.598018508501630 SZD-50HT(N)W55380/5012/9.019.5(9.2)DN125ZG2115021009201645 SZD-60HT(N)W65380/5015/11.321.8(10.8)DN125ZG21250228013001880 SZD-80HT(N)W85380/5020/1625.5(12.4)DN150ZG21600242013401900 SZD100HT(N)W110380/5025/1929.5(14.6)DN150ZG22200275013502004 SZD150HT(N)W160380/5036/2738(18.6)DN200ZG2.53000310814002122 SZD200HT(N)W220380/5050/3848.8(24.4)DN200ZG2.53200320019202122 SZD300HT(N)W300380/5080/6072(36)DN250ZG34100410040002580工况条件与技术指标制冷系统配置完善。

冷干机的工作原理冷干机是一种常用的工业设备，主要用于将湿润的物料进行干燥处理。

它通过降低物料的温度，使水分从物料中蒸发出来，从而达到干燥的目的。

下面将详细介绍冷干机的工作原理。

1. 冷凝器：冷凝器是冷干机的核心部件之一。

它由一组管道和冷却介质组成。

冷却介质通常为制冷剂，如氨气或者氟利昂。

当湿润的物料进入冷干机后，冷却介质通过冷凝器中的管道流动，将湿气冷凝成水，然后排出冷干机。

2. 蒸发器：蒸发器是冷干机的另一个重要部件。

它由一组管道和加热器组成。

加热器通常使用蒸汽或者电加热器来提供热量。

当湿润的物料进入蒸发器后，加热器加热管道中的空气，使其温度升高。

随着温度升高，物料中的水分开始蒸发，并与加热的空气混合。

3. 循环风机：循环风机是冷干机的动力来源，它通过产生强大的气流，将蒸发器中的热空气和冷凝器中的冷空气循环流动。

这种循环流动可以加快湿气的蒸发和冷凝速度，从而提高干燥效果。

4. 控制系统：冷干机通常配备了一个智能控制系统，用于监测和控制干燥过程。

控制系统可以实时监测物料的湿度和温度，并根据设定的参数调整加热器和冷凝器的工作状态，以确保干燥效果的稳定和高效。

冷干机的工作流程如下：1. 物料进料：湿润的物料通过进料口进入冷干机。

2. 加热蒸发：物料在蒸发器中与加热的空气混合，水分开始蒸发。

3. 冷凝排水：蒸发后的湿气通过冷凝器冷却，变成液体水，然后排出冷干机。

4. 干燥完成：经过多次循环，物料中的水分逐渐减少，直到达到所需的干燥程度。

冷干机的工作原理基于湿气的冷凝和蒸发过程。

通过控制加热器和冷凝器的工作状态，可以实现对物料的精确干燥。

冷干机具有干燥速度快、干燥效果好、操作简单等优点，广泛应用于化工、食品、医药等行业中的物料干燥过程中。

以上是冷干机的工作原理的详细介绍。

冷干机通过降低物料温度、利用冷凝和蒸发过程，实现对湿润物料的干燥。

掌握了冷干机的工作原理，可以更好地了解和应用这一设备，提高干燥效果，提高生产效率。

冷干机工作原理图
冷干机是一种常见的工业设备，它主要用于将湿润的物料通过冷凝器的冷却作用，使其蒸汽凝结成水，从而实现物料的干燥。

冷干机工作原理图如下所示：
1. 进料口，湿润的物料通过进料口进入冷干机内部，准备进行干燥处理。

2. 热风管道，热风通过热风管道进入冷干机，与湿润的物料进行热交换，从而
使物料中的水分蒸发。

3. 干燥室，湿润的物料在干燥室内进行干燥处理，热风的加热作用使得水分逐
渐蒸发，物料逐渐变干。

4. 冷凝器，经过干燥处理的物料中的水分以蒸汽的形式被带出机器，进入冷凝器。

在冷凝器中，热风被冷却，水分凝结成水，然后排出机器外部。

5. 排料口，干燥后的物料从排料口排出，完成整个干燥过程。

冷干机工作原理图中的各个部分相互配合，共同完成湿润物料的干燥处理。

整
个过程中，热风起着关键作用，它通过加热和热交换，使得物料中的水分蒸发，然后通过冷凝器的冷却作用，将水分凝结成水，最终完成物料的干燥处理。

除了以上的工作原理图所示的基本工作原理外，冷干机还有一些辅助部件，如
风机、加热器、控制系统等，它们也对冷干机的工作起着重要作用。

风机提供了干燥过程中所需的热风，加热器则通过加热方式提供热源，控制系统则对整个干燥过程进行监控和调节，保证干燥效果的稳定和可靠。

总的来说，冷干机工作原理图所展示的工作原理是冷干机实现物料干燥的关键。

通过热风的加热和热交换，以及冷凝器的冷却作用，湿润的物料得以干燥，从而满足工业生产中对物料干燥的需求。

在实际应用中，冷干机的工作原理图为工程师和操作人员提供了重要的参考，帮助他们更好地理解和掌握冷干机的工作原理，确保设备的正常运行和物料的有效干燥。

冷干机使用说明书【冷干机使用说明书】一、产品概述冷干机是一种用于食品、药材等干燥处理的专用设备。

本产品采用先进的冷冻干燥技术，能够实现对物料的低温冷冻、真空干燥，从而保持物料的原有形态和营养成分，延长其保存周期。

二、产品特点1. 高效节能：本产品采用先进的压缩机和真空泵技术，有效提高干燥效率，减少能源消耗。

2. 温度可调：冷干机配备温度控制系统，用户可根据不同物料的需求，自由调节干燥温度，实现精确控制。

3. 操作简便：冷干机的操作界面清晰、简洁，用户通过触摸屏即可轻松控制设备的启停、温度调节等功能。

4. 安全可靠：设备内部配备多种安全保护装置，如过载保护、过温保护等，确保操作过程的安全和稳定。

三、安全须知1. 使用前请先检查冷干机的电源线是否完好，以及各部件是否安装稳固。

2. 请确保通电之前电源开关处于关闭状态。

3. 运行过程中，请避免将水或其他液体溅入设备内部，以免造成故障或触电。

4. 请勿将手或其他物体伸入设备内部，以免发生意外伤害。

5. 清洁维护时，请先关闭设备电源，并等待设备冷却后再进行操作。

四、操作步骤1. 接通电源：将冷干机的电源线插入电源插座，并将电源开关打开。

2. 设置温度：通过触摸屏上的温度调节按钮，设置所需的干燥温度。

3. 物料装载：将待干燥的食品或药材均匀地摆放在干燥室内，注意不要过密堆放。

4. 启动设备：确保物料装载完毕后，按下触摸屏上的启动按钮，设备即可开始工作。

5. 干燥过程监控：在干燥过程中，可以通过设备上的显示屏实时监控干燥温度、真空度等参数。

6. 完成干燥：当设定的时间到达或干燥效果满意时，按下触摸屏上的停止按钮，设备停止工作。

7. 清洁维护：在设备完全停止工作后，关闭电源，并进行设备的清洁和维护工作。

五、注意事项1. 请勿将冷干机用于非专业干燥物料的处理，以免损坏设备。

2. 请按照使用说明和操作规程正确操作设备，避免不必要的故障和事故发生。

3. 定期对设备进行维护保养，确保设备的正常运行和使用寿命。

冷干机工作原理
冷干机是一种常用的工业设备，用于将湿气从物体中除去，使其达到干燥的目的。

冷干机工作原理主要包括压缩、冷却、脱湿和回收四个步骤。

1. 压缩：冷干机通过压缩机将低温低压的制冷剂气体压缩成高温高压气体。

压缩机是冷干机的核心部件，其工作原理类似于汽车发动机的往复式活塞。

2. 冷却：高温高压气体通过冷凝器进行冷却。

冷凝器是一个热交换器，通过外部环境的冷却介质（通常是水或者空气）将高温高压气体冷却成高压液体。

3. 脱湿：高压液体通过膨胀阀进入蒸发器，发生膨胀过程。

在蒸发器中，高压液体迅速膨胀为低温低压气体，从而吸收周围物体的热量，使其降温。

同时，湿气在蒸发器中凝结成水滴并被采集。

4. 回收：冷干机通过回收装置将蒸发器中采集到的水滴进行回收。

回收装置通常包括水箱、过滤器和排水管道等组成部份，可以有效地分离和排除水分。

冷干机工作原理的关键在于制冷剂的循环过程。

制冷剂在压缩机的作用下不断循环流动，通过压缩、冷却、脱湿和回收等步骤，实现湿气的除去和物体的干燥。

冷干机的工作原理使其在许多领域得到广泛应用。

例如，在制药、食品加工、化工、电子、纺织等行业中，冷干机可用于干燥原料、保鲜食品、去除湿气和控制湿度等工艺。

冷干机的高效工作原理和可靠性使其成为现代工业生产中不可或者缺的设备之一。

冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理, 将压缩空气强制冷却到要求的露点温度以下, 从而将其中所含的大量水蒸气, 油雾冷凝成液滴,经过气液分离, 由排水器排出机外, 使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2), 其干燥度能够达到大气露点-23℃左右。

冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成, 图1是冷干机工艺流程图( 根据不同冷干机规格, 配置是变化的) 。

1.2 流程说明:A 压缩空气系统与热交换系统及气水分离系统:(1)湿热的压缩空气进入冷干机, 首先在预冷器中与低温干燥的压缩空气进行热交换, 使温度下降, 有部分水份凝结成液体, 然后进入蒸发器筒体中; 在预冷器中低温空气得到了升温, 避免了因出口空气温度太低而使下游输气管外壁结露。

(2)被预冷后的压缩空气进入蒸发器筒体中, 被氟利昂制冷系统强制冷却到2～10℃, 使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。

(3)经过气液分离器分离, 液态的水油尘埃杂质流入自动排水器中, 由自动控制排水器把它排出系统外。

(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa压力下, 相当于大气露点-23℃左右), 然后低温干燥空气再回到预冷器中和入口湿热空气进行交换, 温度得到回升后, 送出冷干机。

B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。

(2)液态冷媒经过干燥过滤处理, 除去冷媒中的杂质和水份,送入热力膨胀阀或毛细管中。

(3)高压液态冷媒, 经热力膨胀阀或毛细管节流后送入蒸发器中, 吸收压缩空气的热量而蒸发变成气态冷媒。

(4)气态冷媒被制冷压缩机吸回, 进行再压缩, 实现一个制冷循环。

(5)在制冷循环中, 同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。

冷干机是采用降温结露的工作原理，对压缩空气进行干燥的一种设备。

主要由热交换系统、制冷系统和电气控制系统三部分组成。

从空压机出来的热而潮湿并含有水份的压缩空气首先经过空气对空气热交换器预冷却;然后经过预冷却的空气，在空气对冷媒热交换器被冷干机的冷冻剂循环回路进一步冷却，与已经从蒸发器出来被冷却到压力露点的冷空气进行热交换，使压缩空气的温度进一步降低。

之后压缩空气进入蒸发器，与制冷剂进行热交换，压缩空气的温度降至0℃-8℃，空气中的水份在此温度下析出，通过冷凝器将压缩空气中冷凝出的水分油和杂质分离，通过自动排水器将其排出机外。

而干燥的低温空气则进入空气对空气交换器进行热交换，温度升高后输出，能有效地防止管路结露现象的发生，旁通阀能根据负荷变化的要求自动调节冷煤的通过量。

冷干机工作原理图
1、制冷压缩机 9、能量调节阀 17、排水防堵过滤器
2、冷凝器（水冷）10、汽化器 18、冷媒高压表
3、冷凝器（风冷）11、充灌阀 19、水量调节阀
4、干燥过滤器 12、冷媒低压表 20、水质过滤器
5、毛细管（10M3以下用） 13、高低压开关 21、手阀
6、热力膨胀阀 14、蒸发器总成 22、自动排水器
7、气液混合器15、空气压力表 23、前置预冷器（高温水冷型冷干机用）
8、分液器 16、温控数字显示仪（10M3以上用） 24、前置预冷器（高温风冷型冷干机杭州天源用）。
