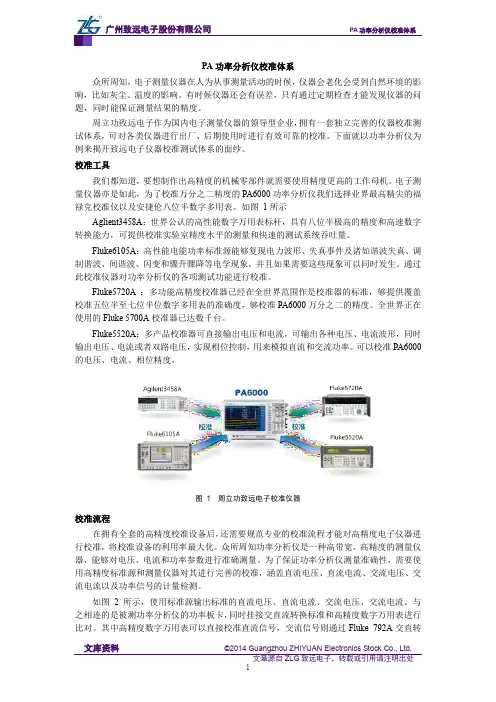

PA功率分析仪校准体系众所周知，电子测量仪器在人为从事测量活动的时候，仪器会老化会受到自然环境的影响，比如灰尘、温度的影响。
有时候仪器还会有误差，只有通过定期检查才能发现仪器的问题，同时能保证测量结果的精度。
周立功致远电子作为国内电子测量仪器的领导型企业，拥有一套独立完善的仪器校准测试体系，可对各类仪器进行出厂、后期使用时进行有效可靠的校准。
下面就以功率分析仪为例来揭开致远电子仪器校准测试体系的面纱。
校准工具我们都知道，要想制作出高精度的机械零部件就需要使用精度更高的工作母机。
电子测量仪器亦是如此，为了校准万分之二精度的PA6000功率分析仪我们选择业界最高精尖的福禄克校准仪以及安捷伦八位半数字多用表。
如图1所示Aglient3458A：世界公认的高性能数字万用表标杆，具有八位半极高的精度和高速数字转换能力，可提供校准实验室精度水平的测量和快速的测试系统吞吐量。
Fluke6105A：高性能电能功率标准源能够复现电力波形、失真事件及诸如谐波失真、调制谐波、间谐波、闪变和骤升骤降等电学现象，并且如果需要这些现象可以同时发生。
通过此校准仪器对功率分析仪的各项测试功能进行校准。
Fluke5720A ：多功能高精度校准器已经在全世界范围作是校准器的标准，够提供覆盖校准五位半至七位半位数字多用表的准确度，够校准PA6000万分之二的精度。
全世界正在使用的Fluke 5700A校准器已达数千台。
Fluke5520A：多产品校准器可直接输出电压和电流，可输出各种电压、电流波形，同时输出电压、电流或者双路电压，实现相位控制，用来模拟直流和交流功率。
可以校准PA6000的电压、电流、相位精度。
图 1 周立功致远电子校准仪器校准流程在拥有全套的高精度校准设备后，还需要规范专业的校准流程才能对高精度电子仪器进行校准，将校准设备的利用率最大化。
众所周知功率分析仪是一种高带宽、高精度的测量仪器，能够对电压、电流和功率参数进行准确测量。
®®SWITCHINGPOWER SUPPLYAUTOMATICTEST SYSTEM6000User’s Manual (中文版)保證書致茂電子股份有限公司秉持"品質第一是責任，客戶滿意是榮譽"之信念，對所製造及銷售之產品自交貨日起一年內，保證正常使用下產生故障或損壞，負責免費修復。
保證期間內，對於下列情形之一者，本公司不負免費修復責任，本公司於修復後依維修情況酌收費用：(1)非本公司或本公司正式授權代理商直接銷售之產品。
(2)因不可抗拒之災變，或可歸責於使用者未遵照操作手冊規定使用或使用人之過失，如操作不當或其他處置造成故障或損壞。
(3)非經本公司同意，擅自拆卸修理或自行改裝或加裝附屬品，造成故障或損壞。
保證期間內，故障或損壞之維修品，使用者應負責運送到本公司或本公司指定之地點，其送達之費用由使用者負擔。
修復完畢後運交使用者(限台灣地區)或其指定地點(限台灣地區)之費用由本公司負擔。
運送期間之保險由使用者自行向保險公司投保。
致茂電子股份有限公司服務專線:(02)2298-3855轉3249傳真電話:(02)2298-3596目錄1. 系統架構 (1)1.1 簡介 (1)1.2 硬體架構 (3)1.2.1 系統控制器─個人電腦及週邊設備 (4)1.2.2 輸入電源供應器 (6)1.2.3 輸出模組─Switcher Analyzer (9)1.2.4 特殊功能模組(Extended Measurement Unit) (10)1.2.5 OVP/UVP電源供應器 (10)1.3 軟體功能 (11)2. 系統安裝 (13)2.1 安裝PowerPro軟體 (13)2.2 硬體的配線與連接 (13)2.2.1 系統的外殼 (13)2.2.2 系統的硬體組成 (14)2.2.3 系統接線及方塊圖 (15)2.2.4 硬體安裝 (16)2.3 電源與接地 (17)2.4 熱氣的排散 (17)2.5 開機前的注意事項 (18)3. 一般性操作 (18)4. 測試功能 (19)4.1 重要訊息 (19)4.2 術語 (20)4.3 各項功能測試說明 (23)4.3.1 輸出入特性測試(INPUT/OUTPUT TEST) (27)4.3.2 動態特性測試(DYNAMIC TEST) (32)4.3.3 同步動態特性測試(SYNC DYNAMIC TEST) (36)4.3.4 負載效應測試(LOAD REGULATION TEST) (37)4.3.5 交叉負載效應測試(CROSS REGULATION TEST) (41)4.3.6 電源效應測試(LINE REGULATION TEST) (42)4.3.7 混合效應測試(COMBINE REGNLATION TEST) (46)4.3.8 開機測試(TURN ON & SEQUENCE TEST) (47)4.3.9 關機測試(HOLD UP & SEQUENCE TEST) (55)4.3.10 過載保護測試(OVER LOAD PROTECTION TEST─OLP) (60)4.3.11 過功率保護測試(OVER POWER PROTECTION TEST-OPP) (65)4.3.12 在線電壓調整測試(HOLD ON ADJUST TEST) (71)4.3.13 外加波形測試(EXTERNAL WA VE TEST) (74)4.3.14 靜態測試(STATIC TEST) (74)4.3.15 附加點時序測試(EXTRA TIMING TEST) (75)4.3.16 測試環境設立功能(SET UP FUNCTION) (80)4.3.17 附加量測點測試(EXTENDED MEASUREMENT TEST) (85)4.3.18 短路測試(SHORT CIRCUIT TEST) (89)4.3.19 過電壓低電壓保護測試(OVP/UVP TEST) (95)4.3.20 總效應測試(TOTAL REGULATION TEST) (102)4.3.21 斷電測試(CYCLE DROPOUT TEST) (107)4.3.22 輸入電壓極限測試(V in RAMP TEST) (111)4.3.23 輸入頻率極限測試( F in RAMP TEST ) (115)4.3.24 輸入電源擾動測試(AC NOISE CARRY THROUGH TEST) (116)4.3.25 同步動態測試2 (SYNC DYNAMIC 2) (120)5. 錯誤或提示訊息及故障排除 (121)5.1 編輯畫面時發生的錯誤或提示訊息 (121)5.2 檔案下載或程式執行時發生的錯誤訊息 (135)1.系統架構1.1簡介Chroma 6000電源供應器自動測試系統(以下簡稱ATS)為一泛用型的電源供應器自動測試系統，可測試AC/DC及DC/DC兩種型態的電源供應器。

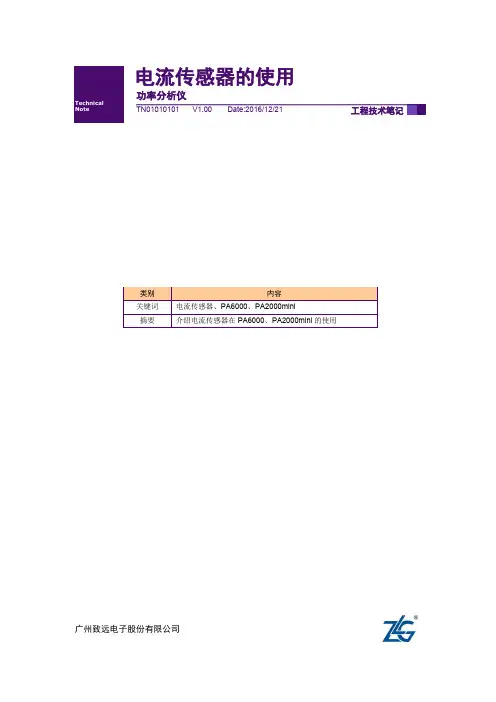

广州致远电子股份有限公司功率分析仪 电流传感器的使用1. 电流传感器的使用本文分别介绍在PA6000型和PA2000mini型功率分析仪上如何使用电压型和电流型电流传感器。
1.1 电压输出型电流传感器的使用1.1.1 概述电压输出型电流传感器的使用包括传感器和功率分析仪的连接，功率分析仪的设置。
1.1.2 电压输出型电流传感器的连接这里以电压输出型钳式电流传感器为例说明。
将钳式传感器的钳夹夹住被测电流所在回路；另一端通过连接电缆、BNC连接器连接到功率输入单元的外部电流传感器端子，如图1.1所示。
图1.1电压输出型钳式电流传感器连接功率输入单元补充阅读：钳式电流传感器的铁心在捏紧扳手时张开，被测电流所通过的导线不必切断而直接穿过铁心张开的缺口；当放开扳手后，铁心闭合，被测电路导线成为电流传感器的一次线圈，导线中的电流变换为固定函数关系的磁场信号，再将磁场信号变换为成函数关系的电压信号，从而测出电流。
1.1.3 功率分析仪的设置连接传感器后，须在功率分析仪选择连接传感器的输入单元、开启传感器、设置传感器比率、测量量程。
本小节的操作描述适用于所有类型的电压输出型电流传感器。
1. PA6000型功率分析仪的设置（1）选择输入单元首先选定须配置传感器的输入单元。
按下前面板的“Element”键，在弹出的“单元”菜单中选择需要配置的输入单元，选中的输入单元会在菜单上方高亮显示，如图1.2所示。
用户按照这个操作步骤，选中需要配置传感器的输入单元。
图1.2选择须配置外部电流传感器的输入单元（2）开启外部电流传感器选中输入单元后，还须开启外部电流传感器功能，方法有二。
开启方法一首先选中须配置传感器的输入单元，再于PA6000型功率分析仪前面板双击Element键，执行“Ext Sensor”功能，开启该输入单元的外部电流传感器，详细说明如图1.3所示。
图1.3开启外部电流传感器开启方法二用户也可通过“外部传感器”软键来开启，详见图1.4。
产品特性—————————————————转换效率高达88%； 输出精度：典型值±1%； 工作温度：-40℃～+85℃； 开关频率：300kHz；隔离电压：1500VDC；可持续短路，自恢复。
E_URADD-6W产品型号———————————————————————————————————————输入输出 产品型号 标称电压 (VDC)空载电流(mA)满载电流(mA) 额定电压(VDC) 最小电流(mA) 最大电流 (mA) 最大容性负载(uF) 效率 (%,Typ)@满载E1205URADD-6W 617 ±5 ±60 ±600 470 81 E1212URADD-6W 588 ±12 ±25 ±250 100 85 E1215URADD-6W 12 (9-18)20588 ±15 ±20 ±200 100 85 E2405URADD-6W 301 ±5 ±75 ±600 470 83 E2412URADD-6W 287 ±12 ±25 ±250 100 87 E2415URADD-6W 24 (18-36)12287 ±15 ±20 ±200 100 87 E4805URADD-6W 151 ±5 ±60 ±600 470 83 E4812URADD-6W 143 ±12 ±25 ±250 100 87 E4815URADD-6W 48(36-72)7142±15±20±20010088产品系列————————————————产品系列 温度范围 隔离耐压封装E_URADD-6W-40℃～+85℃1500VDC DIP产品应用————————————————计算机外围设备； 工业控制系统； 数据通讯设备； 分步式电源控制系统； 模拟/数字系统；……极限特性参数条件 最小值 典型值 最大值 单位 12VDC 输入系列 -0.7 -- 25 24VDC 输入系列 -0.7 -- 50 输入冲击电压(1)（1s ，max ）48VDC 输入系列 -0.7 -- 100 VDC 引脚焊接温度焊点距离外壳1.5mm ，10秒----300℃输入特性参数 条件 最小值 典型值 最大值 单位12VDC 输入系列 9 12 18 24VDC 输入系列 18 24 36 输入电压范围(1) 48VDC 输入系列3648 72VDC 输入滤波器π型滤波输出特性参数 条件 最小值 典型值 最大值 单位输出电压精度-- ±1 ±2 线性调整率 满载，输入电压从低电压到高电压 -- ±0.2 ±0.5 负载调整率 负载从5%—100%负载变化-- ±0.5 ±1.5 % 瞬态响应偏差 -- ±3 ±5 % 瞬态恢复时间 25%负载阶跃变化-- 500 -- us 温度漂移系数 100%负载 -- -- ±0.03 %/℃ 输出纹波 -- 20 40 输出噪声 20MHz 带宽 --5080mVp-p 输出短路保护全输入电压范围可持续，自恢复一般特性参数 条件 最小值 典型值 最大值 单位 隔离电压 时间1分钟 1500 -- -- VDC 绝缘电阻 绝缘电压500VDC 1 -- -- G Ω 隔离电容 100kHz ，0.1V -- 1000 -- pF 开关频率 输入标称电压，100%负载 -- 300 -- kHz 平均无故障时间MIL-HDBK-217F@25℃1000----khours 大小尺寸 25.40×25.40×11.70mm外壳材料铝壳，塑胶底盖，符合UL94-V0标准环境特性参数 条件 最小值 典型值 最大值 单位 存储湿度 无凝结5 -- 95 %外壳温升 Ta=25℃，100%负载-- 25 35 工作温度 -40 -- +85 存储温度 -55--+125℃ 冷却方式自然空冷注：（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。
XMT — 6000 系列仪表使用说明书目录一、概述（1）、主要特点（2）、型号定义二、技术规格三、面板说明及操作说明（1）、面板说明（2）、操作说明1、上电过程2、给定值/手动输出值设置3、启动自整定4、参数设置四、参数功能及设置（1）、参数速查表（2）、参数详细说明1、软件参数锁Loc2、与仪表输入有关的参数（SN、DIP、DIL、DIH、DL、SC）3、与仪表报警输出有关的参数（HIAL、LOAL、DHAL、DLAL、DF、ALP）4、与控制输出有关的参数（CF、OP1、OPL、OPH、CTRL、RUN）5、与自整定有关的PID控制参数（M50、P、T）6、与仪表通讯/变送输出有关的参数（CF、ADDR、BAUD、DIL、DIH）7、现场参数（EP1—EP8）五、仪表接线六、典型应用XMT—6000D系列仪表使用说明书目录一、概述（1）、功能简述（2）、型号定义二、面板说明及操作说明（1）、面板说明（2）、操作说明1、设置程序2、设置参数3、显示及修改程序运行段号4、显示运行时间5、运行时修改程序曲线6、运行/暂停(run/HoLd)7、停止(StoP)8、自整定（AT）三、概念解释四、程序编排与操作（1）、时间设置（2）、给定值设置（3）、程序的输入操作（4）、运行多条曲线时程序的编排方法（5）、外部事件输入接口五、停电处理六、与XMT—6000系列仪表的不同之处1、系统运行参数2、参数设置权限选择Loc3、输出定义参数oP14、功能参数CF5、现场定义参数（EP1—EP8）6、仪表与计算机通讯XMT—6000系列仪表使用说明书一、概述（一）主要特点:◆采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。
适用于各种温度，压力，流量，液位, 湿度等的测量控制。
◆按国际标准制造，具备85—265VAC宽围输入的自由电源供选配，备有多种安装尺寸。
◆输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂及时漂引起的测量误差。
————————————————————————————————原理框图图1 原理框图该系列模块采用双极型推挽振荡变换器输出方波，经隔离变压器耦合到次级后，再由次级的整流二极管、滤波电容输出直流电压，为用户提供一个开环、高效率、高可靠、低纹波的微功率电源变换器。
————————————产品应用◆ 医疗设备； ◆ 电力行业； ◆ 工业自动化；◆ 输入输出间要求高隔离的场合（隔离电压≤6000VDC ）； ◆ 不适用于输入电压波动范围大于10%或对电压精度要求特别高的场合； ◆ ……ZY_HS-2W——————————————产品特性◆ 非稳压单路输出； ◆ 效率高达80%； ◆ 6000VDC 隔离电压；◆外壳及灌封材料符合UL94-V0标准； ◆ 无需外加散热器； ◆ 工作温度-40℃～+85℃；◆ 封装：DIP 、SIP 封装与国际、国内同类产品兼容。
——————————————概述定压输入隔离6KV 非稳压单输出电源模块效率高、体积小、可靠性高、耐冲击、隔离特性好，工作温度范围宽等特点。
国际标准引脚方式，阻燃封装（UL94-V0），自然冷却，无需外加散热片，无需外加其他元器件可直接使用，并可直接焊接于PCB 板上。
本系列产品是专门针对输入输出间需高隔离(6KVDC)的应用场合，如医疗设备、电力行业、工业自动化等。
广州致远电子有限公司修订历史销售与服务网络（一）广州周立功单片机发展有限公司地址：广州市天河北路689号光大银行大厦12楼F4邮编：510630电话：(020)38730916 38730917 38730972 38730976 38730977传真：(020)38730925网址：广州专卖店地址：广州市天河区新赛格电子城203-204室电话：(020)87578634 87569917传真：(020)87578842 南京周立功地址：南京市珠江路280号珠江大厦1501室电话：(025) 68123901 68123902传真：(025) 68123900北京周立功地址：北京市海淀区知春路113号银网中心A座1207-1208室（中发电子市场斜对面）电话：(010)62536178 62536179 82628073传真：(010)82614433 重庆周立功地址：重庆市石桥铺科园一路二号大西洋国际大厦（赛格电子市场）1611室电话：(023)68796438 68796439传真：(023)68796439杭州周立功地址：杭州市天目山路217号江南电子大厦502室电话：(0571)89719480 89719481 8971948289719483 89719484 89719485传真：(0571)89719494 成都周立功地址：成都市一环路南二段1号数码科技大厦403室电话：(028)85439836 85437446传真：(028)85437896深圳周立功地址：深圳市深南中路2070号电子科技大厦C座4楼D室电话：(0755)83781788（5线）传真：(0755)83793285 武汉周立功地址：武汉市洪山区广埠屯珞瑜路158号12128室（华中电脑数码市场）电话：(027)87168497 87168297 87168397传真：(027)87163755上海周立功地址：上海市北京东路668号科技京城东座7E室电话：(021)53083452 53083453 53083496传真：(021)53083491 西安办事处地址：西安市长安北路54号太平洋大厦1201室电话：(029)87881296 83063000 87881295传真：(029)87880865销售与服务网络（二）广州致远电子有限公司地址：广州市天河区车陂路黄洲工业区3栋2楼邮编：510660传真：(020)38601859网址：（嵌入式系统事业部）（工控网络事业部）（楼宇自动化事业部）技术支持：CAN-bus：电话：(020)22644381 22644382 22644253 邮箱：****************************iCAN及数据采集：电话：(020)28872344 22644373 邮箱：*********************MiniARM：电话：(020)28872684 28267813邮箱：******************************以太网：电话：(020)22644380 22644385邮箱：*********************************无线通讯：电话：(020) 22644386邮箱：*************************串行通讯：电话：(020)28267800 22644385 邮箱：***********************编程器：电话：(020)22644371邮箱：*************************分析仪器：电话：(020)22644375邮箱：********************ARM嵌入式系统：电话：(020) 22644383 22644384 邮箱：*****************楼宇自动化：电话：(020)22644376 22644389 28267806 邮箱：*************************************************销售：电话：(020)22644249 22644399 22644372 22644261 28872524 28872342 28872349 28872569 28872573 38601786维修：电话：(020)22644245目录1. 电气参数 (1)2. 特征曲线图 (2)2.1隔离特性 (2)2.2温度与输出功率特性曲线 (2)2.3负载与效率曲线 (3)2.4典型误差包络曲线 (4)2.5启动时间 (4)3. 产品列表 (6)3.1SIP封装 (6)4. 典型应用 (7)5. 引脚信息 (8)5.1ZY_HS-2W引脚信息(SIP) (8)6. 机械尺寸、建议印刷板图 (9)6.1机械尺寸 (9)6.2建议印刷板图 (9)6.3包装管尺寸 (10)7. 免责声明 (11)1. 电气参数*表1.1测试环境：室温T=25℃，湿度<80%。
致远电子| 世界因我们而不同特色功能E6000手持式电能质量分析仪录波功能支持1-10min 录波功能，针对电机起动、设备投运等瞬时动态变化，采取波形记录，更有效地分析故障原因，延长设备使用寿命。
记录器模式记录器模式下可实现定时记录，并且记录的电能参数多达461项。
生成的数据可供上位机软件分析，以及自定义生成符合国标的报表。
电能质量分析仪是一种对电网中电能质量问题进行记录及分析的专业测量工具，它可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用户提供电能质量方面的性能评估和治理决策。
欢迎拨打全国服务热线：400-888-4005内置8G大容量存储E6000内置8G 存储，6500幅屏幕截图，为用户的长时间测量提供保障。
一键调用参数配置文件E6000测量参数配置文件可保存，并支持一键调用，免去相同现场反复配置参数的烦恼，节省宝贵时间监视、捕捉电源异常事件冲击电流、电压暂升/暂降、频率异常、三相不平衡、短时中断测量并记录电能参数电压/电流、谐波/间谐波/谐波子组/高次谐波、波动/闪变(长闪变与短闪变)、功率/功率因数、有功/无功/视在功率常用功能电能参数波形数据捕获捕获快速变化的RMS 数据，显示半周期和波形来描述电气系统动态特性（发电机起动、UPS 切换等）谐波柱状图实时分析谐波测量功能下，可通过谐波柱状图实时查看各次谐波含有率、有效值等，以便更精确的定位谐波问题●●谐波分析：最高10kHz ●●谐波精度：1%●●谐波测量次数：0~50次●●电压精度：0.1%●●电压测试范围：0~1000V ●●电流精度：0.1%+电流钳精度●●功率因数精度：0.5%●●支持手动录波功能●●支持定时记录功能●●支持多品牌电流互感器●最短记录时间间隔为1s ●3s统计间隔，可连续记录120小时●数据存储空间高达8G ●每周波采样512个点●防护等级IP53USB传输速度高达3.9Mb/s 自定义生成符合国标的报表全中文操作模式核心技术指标长时间监测，远距离监控用E6100便携式电能质量分析仪内置8G海量存储，同时还支持FTP、HTTP等协议，可以通过浏览器进行远程操作，轻松实现零距离测量。
1. 功率分析仪基础之电流测量1.1 电流定义电源的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电荷发生定向移动，形成了电流。
电流的大小称为电流强度，简称电流，符号为I，是指单位时间内通过导线某一截面的电荷量。
电流在国际单位制中的主单位是安培（A），简称安，用符号A表示。
每秒通过1库仑的电量称为1「安培」（A）。
电学上规定：正电荷定向流动的方向为电流方向。
强电流常用千安（kA）为单位，弱小电流的单位可以用毫安（mA）、微安(μA)。
它们之间的换算关系是：他们之间的换算关系是：1 kA =1000A；1A=1000mA；1 mA =1000μA；直流（DC）是指电荷的单向流动，一般是由像电池、太阳能电池等设备产生。
在直流电中，电子以固定的方向流动。
交流（AC）是指电荷的运动会周期性的变换方向，和直流不同，直流电流的电荷只会单方向流动。
一般商业、住家及工业用电多半是交流电，例如一般插座提供的电就是交流电。
最常见的交流电波形是弦波，但在特殊应用中也会出现其他的波形，像三角波或方波。
交流讯号有周期性的变化，其周期的倒数即为频率，常见的电源频率为50或60Hz。
1.2 电流测量电流测量是电子测量的基础，传统测量仪器中，用于电流测量的仪表主要有：钳形电流表，数字万用表。
数字万用表通常适用于直流或工频正弦波电流测量，钳形电流表主要用于工频正弦波电流测量。
目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电流信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
PA系列功率分析仪就是一种能够很好满足这一需求的测试仪器。
图 1 PA系列功率分析仪电压等参数测量示意图图 2 PA系列功率分析仪波形显示示意图：大动态范围电流信号测量图 3 PA系列功率分析仪电压电流谐波测量示意图PA系列功率分析仪可以用于各类变频调速系统、逆变系统等设备的测试，对电压、电流、功率、效率、谐波等进行测量与分析的高性能仪器，是变频技术高速发展的必然产物，也是变频技术持续健康发展的重要基础仪器，更是变频设备能效评测不可或缺的工具。
广州致远电子有限公司PA 功率分析仪入门手册 功率分析仪修订历史目录1. 安全须知 (1)1.1警示标示 (1)1.2安全信息 (1)1.2.1测量类别 (1)1.2.2一般注意事项 (2)1.2.3连接电源和地 (3)1.2.4仪器安置注意事宜 (3)1.2.5连接测量回路 (3)2. 文档须知 (5)3. 产品简介 (6)3.1简介 (6)3.2功能特性 (6)3.3应用系统 (7)4. 功能概述 (8)4.1主要功能概览 (8)4.2测量功能列表 (8)4.3工作模式 (9)4.4电压/电流模式 (9)4.5通信接口 (9)4.6显示界面 (10)4.7测量分析功能 (13)4.7.1波形显示 (14)4.7.2趋势分析 (14)4.7.3谐波分析功能 (15)4.7.4FFT功能 (16)4.7.5IEC谐波测量 (17)4.7.6向量显示 (18)4.7.7闪变分析 (18)4.7.8周期分析 (19)4.7.9波形运算 (20)4.7.10常规分析模式 (20)4.7.11IEEE-1459 (21)4.7.12电机测量 (21)4.8补充阅读 (21)4.8.1接线组 (22)1. 安全须知本仪器的使用涉及到高压，为防止电击或其它危险造成的人员伤亡，在安装、使用或维修本产品之前，请务必仔细阅读、并完全理解“安全须知”章节的相关内容。

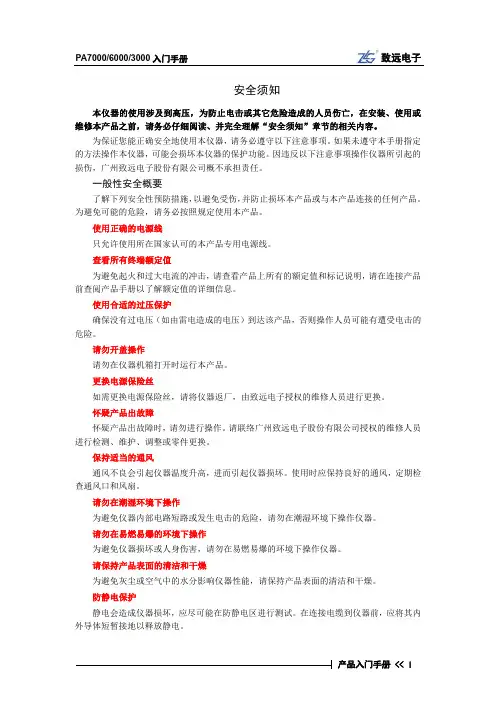

为保证您能正确安全地使用本仪器，请务必遵守以下注意事项。
如果未遵守本手册指定的方法操作本仪器，可能会损坏本仪器的保护功能。
因违反以下注意事项操作仪器所引起的损伤，广州致远电子有限公司概不承担责任。
1.1 警示标示注意符号表示存在危险。
提示用户对某一过程、操作方法或类似情况进行操作时，如果不能正确执行或遵守规则，则可能对产品造成损坏或者丢失重要数据。
在完全阅读和充分理解注意所要求的事项之前，请不要继续操作。
警告符号表示存在严重危险。
提示用户对某一过程、操作方法或类似情况进行操作时，如果不能正确执行或遵守规则，则可能造成人身伤害甚至死亡。
在完全阅读和充分理解警告所要求的事项之前，请务必停止操作。
1.2 安全信息请勿禁用电源线的安全接地功能，将仪器插入已接地良好的电源插座。
请勿按照非本手册指定方式使用仪器。
如果遇到故障，请勿擅自更换零件，或者擅自对产品进行调整，请联系广州致远电子有限公司进行处理。
功率分析仪安全符号如表1.1所示。
表1.1 功率分析仪安规符号1.2.1 测量类别PA 功率分析仪隶属CAT Ⅱ(1000V)，输入可连接到测量类别CAT Ⅱ类的电源（最大1000V AC ）。
不要用在CA T Ⅱ(1000V)以上更高测量类别。
不同CAT 等级如图1.1所示。
1. 测量类别IV为适用于在低压设施的源端处进行的测量。
例如电表、在初级过流保护装置上和纹波控制单元上的测量、架空线路、电缆系统等。
2. 测量类别III为适用于在建筑物设施中进行的测量。
例如在配电板上、断路器上、布线上包括电缆、汇流条上、接线盒上、开关上、固定设施的输出插座上、工业用设备上以及其他设备上，例如与固定设施永久连接的驻立式电动机上的测量。
3. 测量类别II为适用于在直接与低压设施连接的电路上进行的测量。
例如在家用电器上、便携式工具上和类似设备上的测量。
4. 测量类别0为适用于在不直接与电网电源连接的电路上进行的测量。
例如在不由电网电源供电的电路上和作了特殊保护由（内部）电网供电的电路上的测量。
在后一种情况下，瞬态应力是各不相同的，本仪器用于此类别测量请确保瞬态电压≤3000V峰值。
图1.1 CAT等级图1.2.2 一般注意事项针对人身安全与设备保护，列出注意事项如下所述：●保护功能有缺陷。
在使用仪器之前，请对保护功能进行确认。
如发现保护接地或保险丝有缺陷，请勿继续使用本仪器；●请勿拆卸仪器的机箱。
仪器内部有高压，非常危险。
若要对仪器内部进行检查和调试，请咨询广州致远电子有限公司；●出现异味或冒烟时。
出现机体冒烟或散发异味等异常情况时，请直接关闭电源，从插座拔掉电源插头，并切断连接在输入端子的测量回路的电源。
发生异常情况时，请咨询广州致远电子有限公司；●勿在易燃环境下操作仪器。
请勿在含有易燃易爆液体或气体的环境里使用本仪器；●请勿损坏电源线。
请勿将物品摆放在电源线上，并使电源线远离热源。
将电源插头从插座拔出时，请勿拉扯电线，而应手持插头拔出。
电源线有破损时，请在确认好零件编号后再向经销商订购；●请勿接近带电物品。
请勿使带电物品接近输入端子，否则会引起内部电路损坏；●切断电源。
长时间不使用仪器时，请切断测量回路和仪器的电源，将仪器的电源插头从插座拔出；●请勿在仪器上摆放物品。
请勿叠放仪器或在仪器上摆放其他仪器或盛液体的容器，否则可能引起故障；●请勿损伤液晶屏幕。
液晶显示器极易受损，注意不要让锋利物品损伤其表面。
另外，请避免振动和碰撞；●搬运仪器时。
首先，请切断测量回路的电源，除去测量用电缆。
接着，关闭仪器电源开关，除去电源线和其它电缆。
搬运时，要注意双手握住把手；●测量作业时。
测量前，必须断开被测回路所有电源后进行接线；测量中，必须远离被测回路与仪器的接线端子；测量完成，必须先切断被测回路所有电源，然后断开接线，再关闭仪器；●清理污渍时。
清理机箱和操作面板的污渍时，请切断测量回路和仪器的电源，将仪器的电源插头从插座拔出后，使用干净柔软的干布轻轻擦拭。
请勿使用挥发性化学药剂，可能引起变色或变形；●定期清理风扇防尘网。
防尘网每30天检查清理一次，避免堵塞造成发热或危险，堵塞过热也会影响仪器精度。
1.2.3 连接电源和地●使用正确的供电电源。
在连接电源线之前，请确保电源电压与仪器的额定电压相一致，并且小于电源线的最大额定电压；●使用正确的电源线和电源插头。
为预防触电和火灾，请使用本公司提供的电源线。
请务必将主电源插头接入带保护接地的电源插座。
请勿使用没有保护接地的接线板；●连接保护接地端子。
为预防触电，在打开电源之前请务必连好保护接地端子。
随箱的电源线是含接地线的三芯电源线。
因此，请使用带保护接地端子的三眼插座；●保护接地。
请勿切断本仪器内部和外部的保护接地线、或拔出保护接地端子的电线，否则将有潜在的触电危险；●防止触电危险。
电源线必须插在墙壁上或在可视范围内的插座上，不可插在引线混乱的插座上，插座不可过流使用。
1.2.4 仪器安置注意事宜●远离恶劣环境。
远离阳光直射、热源、大量烟尘、蒸汽、腐蚀性或可燃性气体、强烈磁场源、高压设备与动力线、水、油、化学剂的场所；●水平平坦。
请将仪器安置在水平平坦场所。
如使用场所不平稳或倾斜，可能影响测量精度，并存在跌落危险；●通风良好。
仪器的上盖板和底部均有通气孔。
为防止内部温度过高，通气孔与安置面的距离请设置在20mm以上，当连接测试线或各种电缆线时，请另外保留操作所必须的空间；●环境温度与环境湿度。
环境温度：5~40°C，环境湿度：20~80%RH。
1.2.5 连接测量回路为防止触电和损坏仪器，连接测量回路时务必遵守以下注意事项：●保护接地。
连接测量用电缆前，请为本仪器采取保护接地。
随箱的电源线是三脚插头，请使用含有接地线的三眼插座。
如果准备用手接触电路，请在关闭电路电源并确认没有电压存在后再进行操作；●切断回路电源。
连接测量回路时，请切断测量回路的电源。
在不切断电源的情况下连接或除去测量用电缆很危险；●测量回路连接无误。
切勿将电流回路接入电压输入端子或将电压回路接入电流输入端子；●防止电缆触电。
剥测量用电缆的绝缘层时，请确保接到输入端子的导线(裸线)未露出端子。
同时，请固定好输入端子的螺丝，确保接入的电缆不会从输入端子脱落；●勿触摸输入接口。
当测量回路的电压引入电流输入端子时，请勿触摸电流传感器输入接口。
因为在仪器内部这些端口在电气上是相通的，所以很危险；●电压互感器和电流互感器的耐压能力。
在外部使用电压互感器(PT)或电流互感器(CT)时，请确保它对测量电压(U)具备足够的耐压能力。
另外，通电状态下请确保CT 的二次侧短路。
否则，CT的二次侧会产生高压，非常危险；●机架固定时的电源切断开关。
使用机架固定时，为确保安全，请在机架前设置一个能切断仪器测量回路电源的开关；●回路电压电流。
确保测量回路电压电流及共模电压在仪器额定范围内；●连接外部传感器。
连接外部传感器时禁止使用裸露金属的BNC接头，并须移除电流直接输入端子的所有接线；●电流直接输入。
必须断开传感器输入端子的接线；●连接外部分流器。
必须切断测量回路的电源，不切断电源连接或除去分流器是危险的。
如果未按照广州致远电子有限公司指定的方式使用测试附件，测试附件提供的保护功将会削弱。
另外，已损坏或磨损的测试附件可能会导致仪器损坏或人身伤害，请勿使用。
2. 文档须知本文档介绍PA6000H系列功率分析仪的使用方法和技术规格。
如无特殊说明，则下文中的“功率分析仪”均是指PA6000H系列功率分析仪。
3. 产品简介3.1 简介PA6000H系列功率分析仪采用了先进的测量技术，保证了可靠的测量准确度，可精确测量多相电压和电流的电压参数、电流参数、功率参数等；并支持采样波形显示、频谱分析、谐波闪变分析等功能。
此外，PA6000H系列功率分析仪还具有2MS/s的高采样率和DC、0.1Hz~5MHz的带宽。
PA6000H系列功率分析仪的外观和PA8000系列功率分析仪的外观一致，如图3.1所示。
图3.1 PA8000功率分析仪3.2 功能特性PA6000H系列功率分析仪产品的主要功能特性如下所述：●可同步采集所有相，精确测量直流/交流电压、电流和功率参数；●可支持多达7相功率输入。
所有输入通道间的电气隔离高达5kV；●分辨率18位，基本精度0.01%，测量带宽DC，0.1Hz～5MHz，采样率2MS/s；可确保以更高的精度测量更快的信号。
适用于变频器、变频家电、电机、开关电源等对采样率及带宽有极高要求的测量；●采用专利的PLL 倍频技术，实现速度更快、动态范围更广的谐波测量，在谐波模式下实现电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)测试。
可测量高达5kHz的变频器基波信号谐波分析，满足高带宽变频器的测量需求。
此外，可同时对输入、输出通道进行多谐波测量，最高可测量基频的500次谐波；●可通过外部传感器测量扭矩和转速，适合于电机和驱动应用；●标配USB、Ethernet、GPIB和RS-232四种接口，并支持用户通过此四种接口远程控制功率分析仪，此外还提供音频输入和音频输出接口；●提供了丰富的测量分析功能。
支持波形、趋势图、柱状图、FFT、向量图、谐波分析、闪变分析、IEC谐波测量、周期分析、波形运算、积分运算等功能；●超大容量存储(60G)，可支持长时间的数据记录；●配套的功率分析仪PC端管理软件PAM可通过USB、Ethernet、GPIB等方式与功率分析仪进行通信，管理功率分析仪的测量功能，实时获取测量数据进行分析和存储，并提供强大的报表功能；●12.1”彩色液晶显示器，1280×800分辨率。
