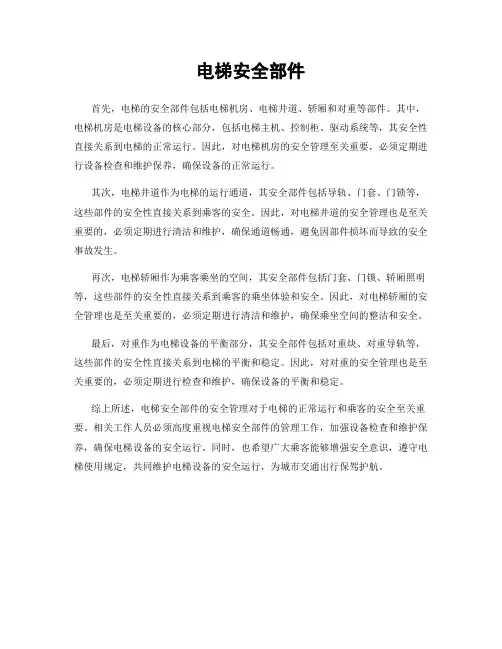

电梯安全部件

电梯安全部件
首先，电梯的安全部件包括电梯机房、电梯井道、轿厢和对重等部件。

其中，电梯机房是电梯设备的核心部分，包括电梯主机、控制柜、驱动系统等，其安全性直接关系到电梯的正常运行。

因此，对电梯机房的安全管理至关重要，必须定期进行设备检查和维护保养，确保设备的正常运行。

其次，电梯井道作为电梯的运行通道，其安全部件包括导轨、门套、门锁等，这些部件的安全性直接关系到乘客的安全。

因此，对电梯井道的安全管理也是至关重要的，必须定期进行清洁和维护，确保通道畅通，避免因部件损坏而导致的安全事故发生。

再次，电梯轿厢作为乘客乘坐的空间，其安全部件包括门套、门锁、轿厢照明等，这些部件的安全性直接关系到乘客的乘坐体验和安全。

因此，对电梯轿厢的安全管理也是至关重要的，必须定期进行清洁和维护，确保乘坐空间的整洁和安全。

最后，对重作为电梯设备的平衡部分，其安全部件包括对重块、对重导轨等，这些部件的安全性直接关系到电梯的平衡和稳定。

因此，对对重的安全管理也是至关重要的，必须定期进行检查和维护，确保设备的平衡和稳定。

综上所述，电梯安全部件的安全管理对于电梯的正常运行和乘客的安全至关重要。

相关工作人员必须高度重视电梯安全部件的管理工作，加强设备检查和维护保养，确保电梯设备的安全运行。

同时，也希望广大乘客能够增强安全意识，遵守电梯使用规定，共同维护电梯设备的安全运行，为城市交通出行保驾护航。

电梯部件详解电梯是一种现代化的交通工具，它在人们的日常生活中起着重要的作用。

它能够快速、方便地将人们从一楼送到其他楼层，大大提高了人们的出行效率。

要使电梯能够正常运行，各个部件都起着至关重要的作用。

下面将详细介绍一些常见的电梯部件。

1. 电梯主机：电梯主机是电梯的核心部件，通常由电动机、减速器和传动装置组成。

电动机提供动力，减速器负责降低电动机的转速，并通过传动装置将动力传输到牵引绳上，以驱动电梯的升降运动。

2. 操纵系统：电梯的操纵系统包括按钮、面板等设备，用于乘客选择目标楼层并控制电梯的运行。

操纵系统通常由控制柜、按钮盘和显示屏组成，乘客可以通过按钮选择目标楼层，控制柜根据乘客的输入信号来控制电梯的运行。

3. 门系统：电梯门系统包括轿厢门和楼层门。

轿厢门用于乘客进出电梯，楼层门用于控制电梯停靠在楼层时的开关。

电梯门系统通常由门机、门轨、门套和门锁组成，门机通过电动机驱动门的开闭运动，门锁保证门的安全关闭。

4. 平衡系统：平衡系统用于平衡电梯的载荷，以确保电梯在运行过程中始终保持平衡。

平衡系统通常由平衡重、平衡绳、平衡轮等组成。

平衡重通过平衡绳与轿厢相连，当电梯载荷增加时，平衡重会下降，以增加平衡绳的张力，从而保持载荷平衡。

5. 安全系统：电梯的安全系统是保证乘客乘坐电梯安全的重要部件。

安全系统通常包括限速器、缓冲器、紧急制动器等。

限速器用于监测电梯的运行速度，当电梯运行速度超过设定值时，限速器会触发制动装置，以确保电梯安全停止。

缓冲器用于控制电梯的停止过程，当电梯到达楼层时，缓冲器会吸收冲击力，减缓电梯的停止过程，保护乘客的安全。

6. 传感器系统：传感器系统用于监测电梯的各种参数，并将其转化为电信号。

常见的传感器包括超速开关、门锁传感器、行程传感器等。

超速开关用于检测电梯的运行速度，当超速开关触发时，它会引发安全系统的响应，保证电梯的安全。

7. 照明系统：照明系统用于为电梯提供光源，为乘客提供良好的照明条件。

电梯安全部件安装工程检验批质量验收记录一、项目概述名称：电梯安全部件安装工程施工单位：XXXXX公司验收单位：XXXXX单位检验时间：20XX年XX月XX日二、工程内容本次工程的主要内容为电梯的安全部件安装，包括钢丝绳、导轨、安全装置等。

三、施工情况1.施工遵循了相关法律法规和标准规范，材料采购符合要求。

2.施工人员具备相关资质和技术能力，并按照施工方案进行操作。

3.施工过程中，严格按照施工方案和技术要求进行操作，未发现违规行为。

4.施工现场整洁有序，安全措施得到落实。

四、质量验收1.钢丝绳：检查了钢丝绳的承载能力、直径等指标，并对磨损、断丝等进行了全面检查。

结果显示，钢丝绳达到了设计要求，质量合格。

2.导轨：检查了导轨的直线度、垂直度、焊缝质量等指标，并进行了视觉检查和测量。

结果显示，导轨达到了设计要求，质量合格。

3.安全装置：检查了安全装置的启动、刹车等功能，并进行了实际测试。

结果显示，安全装置达到了设计要求，质量合格。

五、存在问题与整改意见1.钢丝绳安装过程中，由于施工人员工作疏忽，导致钢丝绳与其他部件磨擦，造成局部磨损。

建议施工人员在安装过程中严格要求自己，避免类似情况发生。

2.导轨焊缝存在一定的气孔和夹渣现象，虽不影响使用，但还是建议施工单位加强焊接工艺控制，提高焊接质量。

3.安全装置调试时发现其中一个传感器灵敏度较低，建议更换或调整。

六、质量验收结论根据对电梯安全部件安装工程进行的质量验收，施工单位在施工过程中严格按照要求进行操作，达到了设计要求和标准规范，质量合格。

七、质量验收人员主持人：XXX验收单位：XXX以上是对电梯安全部件安装工程检验批质量验收的详细记录，希望能对相关工程的质量验收提供参考。

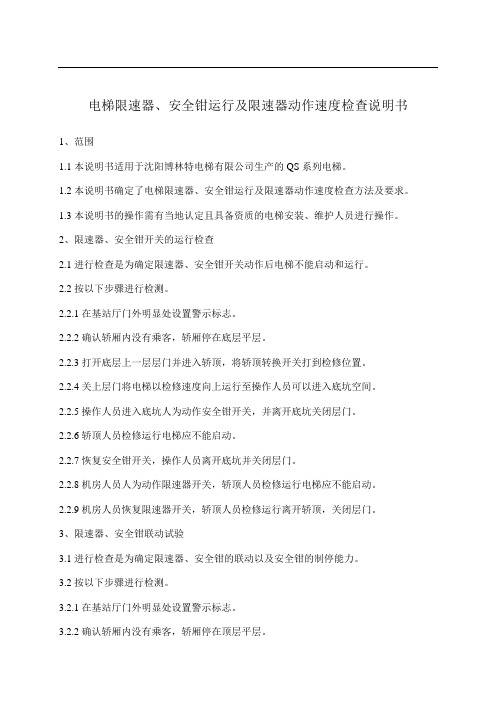

电梯限速器、安全钳运行及限速器动作速度检查说明书1、范围1.1本说明书适用于沈阳博林特电梯有限公司生产的QS系列电梯。

1.2本说明书确定了电梯限速器、安全钳运行及限速器动作速度检查方法及要求。

1.3本说明书的操作需有当地认定且具备资质的电梯安装、维护人员进行操作。

2、限速器、安全钳开关的运行检查2.1进行检查是为确定限速器、安全钳开关动作后电梯不能启动和运行。

2.2按以下步骤进行检测。

2.2.1在基站厅门外明显处设置警示标志。

2.2.2确认轿厢内没有乘客，轿厢停在底层平层。

2.2.3打开底层上一层层门并进入轿顶，将轿顶转换开关打到检修位置。

2.2.4关上层门将电梯以检修速度向上运行至操作人员可以进入底坑空间。

2.2.5操作人员进入底坑人为动作安全钳开关，并离开底坑关闭层门。

2.2.6轿顶人员检修运行电梯应不能启动。

2.2.7恢复安全钳开关，操作人员离开底坑并关闭层门。

2.2.8机房人员人为动作限速器开关，轿顶人员检修运行电梯应不能启动。

2.2.9机房人员恢复限速器开关，轿顶人员检修运行离开轿顶，关闭层门。

3、限速器、安全钳联动试验3.1进行检查是为确定限速器、安全钳的联动以及安全钳的制停能力。

3.2按以下步骤进行检测。

3.2.1在基站厅门外明显处设置警示标志。

3.2.2确认轿厢内没有乘客，轿厢停在顶层平层。

3.2.3在轿厢内均匀装载125％额定载荷，关上轿门及层门。

3.2.4在机房控制柜内操作，人为动作限速器，以检修速度向下运行使安全钳动作制停轿厢，同时安全钳开关应该动作，安全回路应该断开（检查主控器I/O输入点X3.3状态）。

3.2.5试验完成后，在机房控制柜内操作，使轿厢上行恢复安全钳。

3.2.6检查电梯导轨，恢复限速器、安全钳开关，确认正常后恢复电梯运行。

4、限速器动作速度的检测方法4.1进行检查是为确定限速器的动作速度及电触点开关的动作速度。

4.2按以下步骤进行检测。

4.2.1在基站厅门外明显处设置警示标志。

73号令电梯主要部件和安全保护装置定义73号令电梯是指根据《人民共和国特种设备安全法》第73号令规定的特种设备，主要用于垂直运输人员或物品的机械设备。

作为一种复杂的机械设备，电梯的主要部件和安全保护装置起着至关重要的作用，下面将详细介绍这些内容。

一、主要部件1. 电动机：电梯的驱动力来源，通常由交流电动机或直流电动机组成。

电动机通过传动装置带动电梯的运行，使其能够垂直上下运输人员或物品。

2. 主梁和导轨：主梁是电梯的骨架，承载着整个电梯的重量。

导轨是电梯的运行轨道，保证电梯的平稳运行和准确停靠。

3. 钢丝绳和吊装装置：钢丝绳是电梯的重要承载元件，通过吊装装置将电梯吊升或下降。

钢丝绳需要经过定期检验和更换，以确保其安全性。

4. 传动装置：传动装置将电动机的动力传输给电梯，使其能够运行。

常见的传动装置有齿轮传动、液压传动等。

5. 控制系统：电梯的控制系统是保证其正常运行的核心部分，包括调速装置、限速器、制动装置等。

控制系统通过感应电梯的位置和速度，实现电梯的平稳运行和停靠。

6. 门系统：电梯的门系统包括轿厢门和楼层门，起到保护乘客安全的作用。

门系统通常由门扇、门框、门锁等组成，同时还配备有光栅门、红外线传感器等安全装置。

二、安全保护装置1. 限速器：限速器是电梯的重要安全装置，用于监测电梯的运行速度。

当电梯的运行速度超过设定的安全范围时，限速器会自动切断电梯的动力，以避免事故的发生。

2. 安全钳：安全钳是安装在电梯井道上的装置，用于防止电梯坠落。

当电梯发生坠落时，安全钳会自动夹住导轨，阻止电梯的继续下坠，保护乘客的生命安全。

3. 过载保护装置：过载保护装置用于监测电梯的载荷情况。

当电梯超载时，过载保护装置会自动停止电梯的运行，以避免造成设备损坏或安全事故。

4. 紧急停止按钮：紧急停止按钮通常安装在电梯的控制面板上，用于紧急情况下停止电梯的运行。

当乘客遇到紧急情况时，可以按下紧急停止按钮，立即停止电梯的运行。

电梯部件分类标准
一、驱动系统
驱动系统是电梯的核心部分，负责产生动力，推动电梯上下运动。

以下是驱动系统的主要部件：
1. 曳引机：曳引机是电梯的驱动装置，它通过钢丝绳和配重块与轿厢相连，负责提供牵引力，使轿厢能够上下运动。

根据不同的传动方式，曳引机可分为曳引式和强制式。

2. 减速器：减速器是曳引机的附件，用于降低曳引机的转速，增加扭矩，使曳引机能够产生足够的牵引力。

3. 制动器：制动器是电梯的安全装置，它安装在曳引机上，用于在电梯运行时提供制动力，防止轿厢意外移动。

4. 电机：电机是曳引机的动力来源，它通过电力转换成机械能，驱动曳引机转动。

二、控制系统
控制系统是电梯的大脑，负责控制电梯的各种动作和功能。

以下是控制系统的主要部件：
1. 控制器：控制器是电梯控制系统的核心，它负责接收和解释各种指令，如楼层呼叫、开关门等，并控制曳引机、制动器等部件的动作。

2. 传感器：传感器是电梯控制系统的辅助设备，它用于检测电梯的运行状态和位置信息，如轿厢位置、门状态等。

3. 操作面板：操作面板是电梯用户与控制系统交互的界面，用户可以通过操作面板输入楼层呼叫、开关门等指令。

4. 电源和电缆：电源和电缆是为控制系统提供电力和信号传输的设备。

电梯维保部件及要求1.电梯门系统电梯门系统是电梯的重要组成部分，它包括厅门、轿门和安全门。

厅门是设在轿门两侧的，并与轿门联动。

在电梯运行时，厅门应能自动关闭，并应具有防夹人的安全装置。

轿门是设在轿厢入口处的门，当电梯停层时，轿门应能打开。

安全门是设在底坑进口处的门，当底坑深度大于5m时，应在底坑进口处设置安全门。

2.电气控制系统电气控制系统是电梯的核心部分，它包括控制柜、曳引机、选层器和指示器等。

控制柜是用来控制电梯的启动、运行、停止和保护的装置。

曳引机是用来驱动电梯运行的装置，选层器是用来选择电梯运行方向的装置，指示器是用来显示电梯运行状态的装置。

3.曳引系统曳引系统是电梯的动力部分，它包括曳引机、曳引轮、钢丝绳和导向轮等。

曳引机是电梯的主要动力源，曳引轮是用来缠绕钢丝绳的装置，钢丝绳是用来传递动力和承载载荷的，导向轮是用来改变钢丝绳方向的装置。

4.导向系统导向系统是用来控制电梯沿垂直方向升降的系统，它包括导轨、导轨支架和导靴等。

导轨是用来确定电梯运行轨迹的轨道，导轨支架是用来固定和支撑导轨的装置，导靴是用来与导轨配合使轿厢沿导轨升降的装置。

5.安全保护系统安全保护系统是用来保护乘客和设备安全的系统，它包括限速器、安全钳、缓冲器、应急救援装置等。

限速器是用来限制电梯运行速度的装置，安全钳是用来将轿厢固定在导轨上的装置，缓冲器是用来吸收轿厢在紧急情况下的冲击力的装置，应急救援装置是用来在紧急情况下打开厅门的装置。

6.轿厢与对重装置轿厢和对重装置是电梯的重要部分，它们的主要功能是支撑和平衡轿厢的重量。

轿厢是乘客所在的区域，对重装置是与轿厢相关的另一部分，它通过钢丝绳和滑轮系统与轿厢连接，并平衡轿厢的重量。

7.井道设施井道设施包括照明设备、通风设备、安全供电设备以及紧急救生设备等。

照明设备应保证井道内光线充足，通风设备应保持井道内空气流通，安全供电设备应确保电梯在停电等突发情况下能够安全运行，紧急救生设备则应能够在发生紧急情况时提供必要的救援。

电梯部件分类电梯是现代城市生活中不可或缺的交通工具，它的安全性和性能直接关系到人们的出行质量。

而电梯的部件分类是理解电梯的基础，以下是对电梯常见部件的分类介绍。

1.电梯驱动系统：电梯驱动系统是电梯运行的核心部件，通常包括电动机、传动装置以及制动装置等。

电动机是电梯驱动的能源提供者，它将电能转化为机械能，驱动电梯的升降运动。

传动装置主要包括变速器、减速器和驱动链条等，用于传递电动机的动力。

制动装置则用于控制电梯的停车和保护乘客的安全。

2.电梯控制系统：电梯控制系统是整个电梯运行的大脑，负责监控并控制电梯的运行。

它一般包括控制器、编码器、电梯报警器、显示器等。

控制器是电梯控制系统的核心，它接收乘客的指令、监测电梯状态并进行相应的控制。

编码器用于测量电梯的运行速度和位置，保证电梯的精确控制。

电梯报警器则用于在紧急情况下发出警报，通知乘客和相关人员。

3.电梯安全系统：电梯安全系统主要保证乘客的安全，包括电梯轿厢、井道、门系统和安全装置。

电梯轿厢是乘客乘坐的部分，必须具备承载能力和安全保护措施。

井道是轿厢运行的通道，它需要保证轿厢的安全运行。

门系统主要包括门扇、门锁和门机等，控制轿厢和楼层门的开关。

安全装置用于监控和保护电梯的运行，如超速保护装置、安全钳和安全触点等。

4.电梯导轨系统：电梯导轨系统主要由导轨、导轨附件和导轨支架组成，用于支撑和引导电梯轿厢的运行。

导轨由铁制材料制成，固定在井道内的墙壁上，保证轿厢的平稳运行和精确停靠。

导轨附件包括滑块、导轨导向靴等，用于减少轿厢和导轨之间的摩擦，并保持轨道的清洁。

以上是对电梯常见部件的分类介绍。

在实际应用中，电梯的部件分类还有很多细分，如电梯平衡系统、限速器、电梯门轮等。

不同部件的协同工作，使得电梯得以运行并提供安全便捷的服务。

在日常使用电梯的过程中，我们也应该加强电梯的维护保养，定期检查各个部件的运行状况，确保电梯的顺畅运行和乘客的安全。

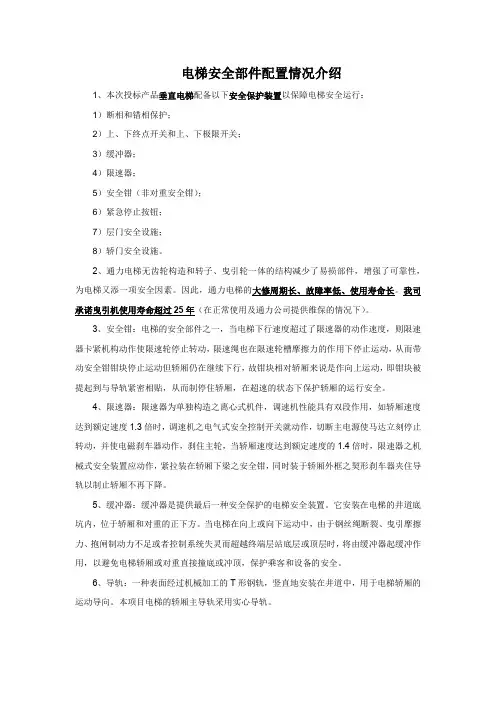

电梯安全部件配置情况介绍1、本次投标产品垂直电梯配备以下安全保护装置以保障电梯安全运行：1）断相和错相保护；2）上、下终点开关和上、下极限开关；3）缓冲器；4）限速器；5）安全钳（非对重安全钳）；6）紧急停止按钮；7）层门安全设施；8）轿门安全设施。

2、通力电梯无齿轮构造和转子、曳引轮一体的结构减少了易损部件，增强了可靠性，为电梯又添一项安全因素。

因此，通力电梯的大修周期长、故障率低、使用寿命长。

我司承诺曳引机使用寿命超过25年（在正常使用及通力公司提供维保的情况下）。

3、安全钳：电梯的安全部件之一，当电梯下行速度超过了限速器的动作速度，则限速器卡紧机构动作使限速轮停止转动，限速绳也在限速轮槽摩擦力的作用下停止运动，从而带动安全钳钳块停止运动但轿厢仍在继续下行，故钳块相对轿厢来说是作向上运动，即钳块被提起到与导轨紧密相贴，从而制停住轿厢，在超速的状态下保护轿厢的运行安全。

4、限速器：限速器为单独构造之离心式机件，调速机性能具有双段作用，如轿厢速度达到额定速度1.3倍时，调速机之电气式安全控制开关就动作，切断主电源使马达立刻停止转动，并使电磁刹车器动作，刹住主轮，当轿厢速度达到额定速度的1.4倍时，限速器之机械式安全装置应动作，紧拉装在轿厢下梁之安全钳，同时装于轿厢外框之契形刹车器夹住导轨以制止轿厢不再下降。

5、缓冲器：缓冲器是提供最后一种安全保护的电梯安全装置。

它安装在电梯的井道底坑内，位于轿厢和对重的正下方。

当电梯在向上或向下运动中，由于钢丝绳断裂、曳引摩擦力、抱闸制动力不足或者控制系统失灵而超越终端层站底层或顶层时，将由缓冲器起缓冲作用，以避免电梯轿厢或对重直接撞底或冲顶，保护乘客和设备的安全。

6、导轨：一种表面经过机械加工的T形钢轨，竖直地安装在井道中，用于电梯轿厢的运动导向。

本项目电梯的轿厢主导轨采用实心导轨。
