YE 系列高效率三相异步电动机样本

0EE.138.239-20140EE.138.239-2014佳木斯电动机股份有限公司技术文件YE3系列超高效率三相异步电动机产品样本（机座号80～355）佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本1 概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。

效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

2 产品特点YE3系列电动机整体外观（见图1）。

图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；h)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；i）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)；j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性；l）高效、节能、安全、环保。

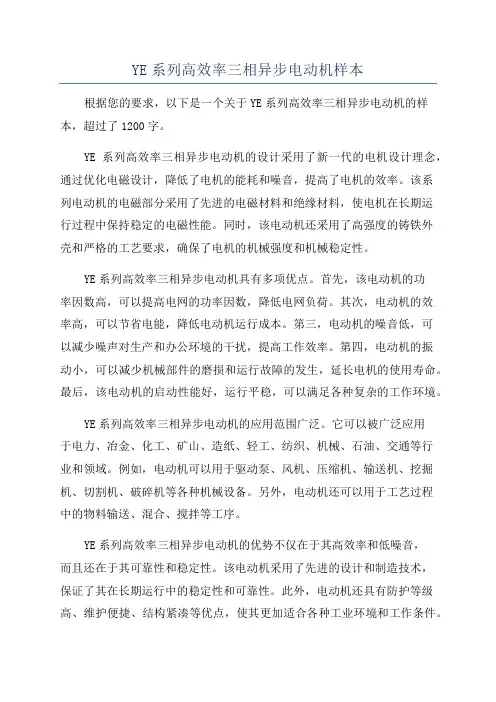

YE系列高效率三相异步电动机样本根据您的要求，以下是一个关于YE系列高效率三相异步电动机的样本，超过了1200字。

YE系列高效率三相异步电动机的设计采用了新一代的电机设计理念，通过优化电磁设计，降低了电机的能耗和噪音，提高了电机的效率。

该系列电动机的电磁部分采用了先进的电磁材料和绝缘材料，使电机在长期运行过程中保持稳定的电磁性能。

同时，该电动机还采用了高强度的铸铁外壳和严格的工艺要求，确保了电机的机械强度和机械稳定性。

YE系列高效率三相异步电动机具有多项优点。

首先，该电动机的功率因数高，可以提高电网的功率因数，降低电网负荷。

其次，电动机的效率高，可以节省电能，降低电动机运行成本。

第三，电动机的噪音低，可以减少噪声对生产和办公环境的干扰，提高工作效率。

第四，电动机的振动小，可以减少机械部件的磨损和运行故障的发生，延长电机的使用寿命。

最后，该电动机的启动性能好，运行平稳，可以满足各种复杂的工作环境。

YE系列高效率三相异步电动机的应用范围广泛。

它可以被广泛应用于电力、冶金、化工、矿山、造纸、轻工、纺织、机械、石油、交通等行业和领域。

例如，电动机可以用于驱动泵、风机、压缩机、输送机、挖掘机、切割机、破碎机等各种机械设备。

另外，电动机还可以用于工艺过程中的物料输送、混合、搅拌等工序。

YE系列高效率三相异步电动机的优势不仅在于其高效率和低噪音，而且还在于其可靠性和稳定性。

该电动机采用了先进的设计和制造技术，保证了其在长期运行中的稳定性和可靠性。

此外，电动机还具有防护等级高、维护便捷、结构紧凑等优点，使其更加适合各种工业环境和工作条件。

总的来说，YE系列高效率三相异步电动机是一种功能全面、性能优越的电机产品。

它在提高能源利用效率、减少环境污染和保护生态环境方面发挥了重要作用。

随着科学技术的不断进步和应用的拓展，该系列电动机的性能和应用范围还将得到更大的提升和扩展。

YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。

如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data性能数据Performance Data外形及安装尺寸 Dimensions mm B14 (机座无底脚、端盖上有小凸缘)B34 (机座带底脚、端盖上有小凸缘)外形及安装尺寸 Dimensions mmB3（机座带底脚、端盖无凸缘）外形及安装尺寸Dimensions mm B5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265 34590L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390112M 2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 315420 4 450132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370 465132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435 610160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440 685180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550 815225M2 55 110 16 49 810 4,6,8 60 140 18 53 840250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 6709654,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mm B35（机座带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 165 130 200 0 4-Φ12 3.5 3417012 180 180 165 25534590L 125 210 385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 18614 200 205 175 275 390112M 2,6,8190 140 70 28 60 8 24 112 12 215 180 250 0 4-Φ15 4 45200230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 300 250 350 0 4-Φ19 5 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 300 250 350 0 4-Φ19 5 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 400 350 450 0 8-Φ19 5 7837528 435 450 325 550815225M231155 110 16 49400810 4, 6,8 60 1401853840250M2406 349 16860140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 920 4, 6,8 6558280S2457 36819065140 280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 6759654, 6,8 75 20 67.5280M241965 18 58536 1015 4, 6,8 75 20 67.5315S2508 40621665 140 18 58315 28 600 550 660 0 8-Φ24 6 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530355L2/L3 2 80 170 22 71 15304,6,8,10 110 210 28 100 1570外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - - 315～355 √- √√- - - - - - - - - - - “√”表示可以制造生产的结构型式，电机订购时，若不作说明的接线盒为侧式右出线。

YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。

如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-63M1-2 0.18 0.53 2720 63.9 0.80 0.63 2.2 5.5 2.2 61 YE3-63M2-2 0.25 0.70 2720 67.1 0.81 0.88 2.2 5.5 2.2 61 YE3-71M1-2 0.37 1.0 2740 69.0 0.81 1.29 2.2 6.1 2.2 62 YE3-71M2-2 0.55 1.4 2740 72.3 0.82 1.92 2.2 6.1 2.2 62 YE3-80M1-2 0.75 1.7 2870 80.7 0.82 2.50 2.2 7.0 2.3 62 YE3-80M2-2 1.1 2.4 2875 82.7 0.83 3.65 2.2 7.3 2.362 YE3-90S-2 1.5 3.2 2880 84.2 0.84 4.97 2.2 7.6 2.367 YE3-90L-2 2.2 4.6 2880 85.9 0.85 7.30 2.2 7.6 2.367 YE3-100L-2 3 6.0 2880 87.1 0.87 9.95 2.2 7.8 2.374 YE3-112M-2 4 7.8 2915 88.1 0.88 13.1 2.2 8.3 2.377 YE3-132S1-2 5.5 10.6 2935 89.2 0.88 17.9 2.0 8.3 2.379 YE3-132S2-2 7.5 14.4 2930 90.1 0.88 24.4 2.0 7.9 2.379 YE3-160M1-2 11 20.6 2950 91.2 0.89 35.6 2.0 8.1 2.381 YE3-160M2-2 15 27.9 2945 91.9 0.89 48.6 2.0 8.1 2.381 YE3-160L-2 18.5 34.2 2945 92.4 0.89 60.0 2.0 8.2 2.381 YE3-180M-2 22 40.5 2950 92.7 0.89 71.2 2.0 8.2 2.383 YE3-200L1-2 30 54.9 2965 93.3 0.89 96.6 2.0 7.6 2.384 YE3-200L2-2 37 67.4 2965 93.7 0.89 119 2.0 7.6 2.384 YE3-225M-2 45 80.8 2965 94.0 0.90 145 2.0 7.7 2.386 YE3-250M-2 55 98.5 2975 94.3 0.90 177 2.0 7.7 2.389 YE3-280S-2 75 134 2975 94.7 0.90 241 1.8 7.1 2.391 YE3-280M-2 90 160 2975 95.0 0.90 289 1.8 7.1 2.391性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-315S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.392 YE3-315M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.392 YE3-315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.392 YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92 YE3-315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92 YE3-315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92 YE3-355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100 YE3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2100 YE3-355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100 YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2100 YE3-355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100 YE3-355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100同步转速1500 r/minYE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52 YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52 YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55 YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55 YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56 YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56 YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.359 YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.359 YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.364 YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.364 YE3-112M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.365 YE3-132S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.371 YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.371 YE3-160M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.373 YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.373 YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.376 YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.376 YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.376 YE3-225S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.378 YE3-225M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.378 YE3-250M-4 55 103 1485 94.6 0.86 354 2.0 7.4 2.379 YE3-280S-4 75 136 1490 95.0 0.88 481 2.0 6.7 2.380 YE3-280M-4 90 163 1490 95.2 0.88 577 2.0 6.9 2.380 YE3-280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80 YE3-315S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88 YE3-315M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88 YE3-315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88 YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88性能数据Performance Data型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速1500 r/minYE3-355M1-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 95 YE3-355M-4 250 440 1495 96.0 0.90 1597 2.0 7.1 2.2 95 YE3-355L1-4 280 492 1495 96.0 0.90 1789 2.0 7.1 2.2 95 YE3-355L-4 315 554 1495 96.0 0.90 2012 2.0 7.1 2.2 95 YE3-355L2-4 355 638 1495 96.0 0.88 2268 1.7 7.0 2.2 95 YE3-355L3-4 375 674 1495 96.0 0.88 2395 1.7 7.0 2.2 95同步转速1000 r/minYE3-71M1-6 0.18 0.76 850 54.6 0.66 2.02 1.9 4.0 2.0 52 YE3-71M2-6 0.25 0.97 850 57.4 0.68 2.81 1.9 4.0 2.0 52 YE3-80M1-6 0.37 1.2 910 68.0 0.70 3.88 1.9 5.5 2.0 54 YE3-80M2-6 0.55 1.6 925 72.0 0.71 5.68 1.9 5.8 2.1 54 YE3-90S-6 0.75 2.0 945 78.9 0.71 7.58 2.0 6.0 2.1 57 YE3-90L-6 1.1 2.8 950 81.0 0.73 11.1 2.0 6.0 2.157 YE3-100L-6 1.5 3.8 950 82.5 0.73 15.1 2.0 6.5 2.161 YE3-112M-6 2.2 5.4 965 84.3 0.74 21.8 2.0 6.6 2.165 YE3-132S-6 3 7.2 975 85.6 0.74 29.4 1.9 6.8 2.169 YE3-132M1-6 4 9.5 975 86.8 0.74 39.2 1.9 6.8 2.169 YE3-132M2-6 5.5 12.7 975 88.0 0.75 53.9 1.9 7.0 2.169 YE3-160M-6 7.5 16.2 980 89.1 0.79 73.1 1.97.0 2.170 YE3-160L-6 11 23.1 980 90.3 0.80 107 1.97.2 2.170 YE3-180L-6 15 30.9 980 91.2 0.81 146 1.97.3 2.173 YE3-200L1-6 18.5 37.8 985 91.7 0.81 179 1.97.3 2.173 YE3-200L2-6 22 44.8 985 92.2 0.81 213 1.97.4 2.173 YE3-225M-6 30 59.1 985 92.9 0.83 291 1.9 6.9 2.174 YE3-250M-6 37 71.7 985 93.3 0.84 359 1.97.1 2.1 76 YE3-280S-6 45 85.8 990 93.7 0.85 434 1.97.3 2.078 YE3-280M-6 55 103 990 94.1 0.86 531 1.97.3 2.078 YE3-280M1-6 75 143 990 94.6 0.84 723 1.9 7.3 2.0 78 YE3-315S-6 75 143 990 94.6 0.84 723 1.9 6.6 2.083 YE3-315M-6 90 170 990 94.9 0.85 868 1.9 6.7 2.083 YE3-315L1-6 110 207 990 95.1 0.85 1061 1.9 6.7 2.083 YE3-315L2-6 132 244 990 95.4 0.86 1273 1.9 6.8 2.083 YE3-315L3-6 160 296 990 95.6 0.86 1543 1.9 6.8 2.0 83 YE3-355M1-6 160 296 995 95.6 0.86 1536 1.9 6.8 2.085 YE3-355M-6 185 342 995 95.7 0.86 1776 1.9 6.8 2.0 85 YE3-355M2-6 200 365 995 95.8 0.87 1920 1.9 6.8 2.085 YE3-355L1-6 220 401 995 95.8 0.87 2112 1.9 6.8 2.0 85 YE3-355L-6 250 456 995 95.8 0.87 2399 1.9 6.8 2.085 YE3-355L2-6 280 510 995 95.8 0.87 2687 1.9 6.8 2.0 85 YE3-355L3-6 315 581 995 95.8 0.86 3023 1.9 6.8 2.0 85性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速750 r/minYE3-80M1-8 0.18 0.80 700 56.0 0.61 2.46 1.8 3.3 1.9 52 YE3-80M2-8 0.25 1.1 700 59.0 0.61 3.41 1.8 3.3 1.9 52 YE3-90S-8 0.37 1.4 695 66.0 0.61 5.08 1.8 4.0 1.9 56 YE3-90L-8 0.55 2.0 695 70.0 0.61 7.56 1.8 4.0 2.0 56 YE3-100L1-8 0.75 2.3 705 73.5 0.67 10.2 1.8 4.0 2.0 59 YE3-100L2-8 1.1 3.2 705 76.5 0.69 14.9 1.8 5.0 2.0 59 YE3-112M-8 1.5 4.2 715 77.5 0.70 20.0 1.8 5.0 2.0 61 YE3-132S-8 2.2 5.9 730 80.0 0.71 28.8 1.8 6.0 2.2 64 YE3-132M-8 3 7.6 730 82.5 0.73 39.2 1.8 6.0 2.2 64 YE3-160M1-8 4 9.8 725 85.0 0.73 52.7 1.9 6.0 2.2 68 YE3-160M2-8 5.5 13.1 725 86.0 0.74 72.4 1.9 6.0 2.2 68 YE3-160L-8 7.5 17.4 730 87.5 0.75 98.1 1.9 6.0 2.2 68 YE3-180L-8 11 25.0 725 89.0 0.75 145 1.9 6.5 2.2 70 YE3-200L-8 15 33.2 730 90.4 0.76 196 2.0 6.6 2.2 73 YE3-225S-8 18.5 40.6 735 91.2 0.76 240 2.0 6.6 2.2 73 YE3-225M-8 22 46.8 735 91.5 0.78 286 2.0 6.6 2.2 73 YE3-250M-8 30 62.6 735 92.2 0.79 390 1.9 6.5 2.0 75 YE3-280S-8 37 76.5 740 93.0 0.79 478 1.8 6.6 2.0 76 YE3-280M-8 45 92.6 740 93.5 0.79 581 1.8 6.6 2.0 76 YE3-315S-8 55 110 740 93.8 0.81 710 1.8 6.6 2.0 82 YE3-315M-8 75 150 740 94.0 0.81 968 1.8 6.2 2.0 82 YE3-315L1-8 90 176 740 94.5 0.82 1161 1.8 6.4 2.0 82 YE3-315L2-8 110 215 740 94.8 0.82 1420 1.8 6.4 2.0 82 YE3-355M1-8 132 257 745 95.0 0.82 1692 1.8 6.4 2.0 90 YE3-355M2-8 160 312 745 95.0 0.82 2051 1.8 6.4 2.0 90 YE3-355L1-8 185 360 745 95.2 0.82 2371 1.8 6.4 2.0 90 YE3-355L-8 200 385 745 95.2 0.83 2564 1.8 6.4 2.0 90 YE3-355L2-8 220 423 745 95.2 0.83 2820 1.8 6.4 2.0 90 YE3-355L3-8 250 481 745 95.2 0.83 3205 1.8 6.5 2.0 90同步转速600 r/minYE3-315S-10 45 99 590 92.0 0.75 728 1.5 6.2 2.0 90 YE3-315M-10 55 120 590 92.5 0.75 890 1.5 6.2 2.0 90 YE3-315L1-10 75 161 590 93.0 0.76 1214 1.5 5.8 2.0 90 YE3-315L2-10 90 190 590 93.4 0.77 1457 1.5 5.9 2.0 90 YE3-355M1-10 110 228 595 93.8 0.78 1766 1.3 6.0 2.0 90 YE3-355M2-10 132 273 595 94.2 0.78 2119 1.3 6.0 2.0 90 YE3-355L1-10 160 331 595 94.2 0.78 2568 1.3 6.0 2.0 90 YE3-355L-10 185 383 595 94.2 0.78 2969 1.3 6.0 2.0 90 YE3-355L2-10 200 414 595 94.2 0.78 3210 1.3 6.0 2.0 90外形及安装尺寸 Dimensions mm B14 (机座无底脚、端盖上有小凸缘)机座号Frame 极数Poles 安 装 尺 寸 及 公 差 Mounting Dimension 外 形 尺 寸 Overall Dimension D E F G M N P R S T AC AD HF L 63M 2,4 11 23 4 8.5 75 60 90 0 4-M5 2.5 135 70 140 230 71M 2,4,6 14 30 5 11 85 70 105 0 4-M6 2.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 100 80 120 0 4-M6 3 165 145 245 295 90S 2,4,6,8 24 50 8 20 115 95 140 0 4-M8 3 180 165 265 345 90L2,4,6,8385 100L 2,4,6,8 28 60 8 24 130 110 160 0 4-M8 3.5 205 175 300 390 112M2, 6,8 28608241301101604-M83.52251903154204450B34 (机座带底脚、端盖上有小凸缘)机座号 Frame 极数 Poles 安 装 尺 寸 及 公 差 Mounting Dimension 外 形 尺 寸 Overall Dimension ABCDEF GH K MNPRSTAA BB HA AB AC AD HDL63M 2,4100 80 40 11 23 4 8.5 63 7 75 60 90 0 4-M5 2.5 30 110 8 135 135 70 180 230 71M2,4,6 112 90 45 14 3051171 7 85 70 105 04-M6 2.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 100 80 120 0 4-M6 3 32 135 10 160 165 145 225 295 90S 2,4,6,8 140100 56 24 508 2090 10 115 95 140 04-M8334170 12 180 180 165 255345 90L2,4,6,8125210385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 130 110 160 0 4-M8 3.5 39 186 14 200 205 175 275 390 112M2, 6,8 190 140 70 28 60824 112 12 130 110 160 04-M8 3.5 45200 14 230 225 190 300420 4230450外形及安装尺寸Dimensions mm B3（机座带底脚、端盖无凸缘）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 3417012 180 180 165 25534590L 125 210 385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390112M 2, 6,8190 140 70 28 60 8 24 112 12 4520014 230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 7837528 435 450 325 550815225M231155 110 16 49400810 4,6,8 60 140 18 53 840250M2406 349 16860140 1853250 24 80 445 30 490 510 380 630 920 4,6,8 65 58280S2457 3681906514018 58280 24 9048535 545 550 395 6759654,6,8 75 20 67.5280M241965 18 58536 1015 4,6,8 75 20 67.5315S2508 40621665 140 18 58315 28 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530 355L2/L32 80 170 22 71 1530外形及安装尺寸Dimensions mmB5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265345 90L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390 112M2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 3154204 450 132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370465 132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435610 160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440685 180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775 225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550815 225M2 55 110 16 49 8104,6,8 60 140 18 53 840 250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 6514018 58500 450 550 0 8-Φ19 5 550 395 670965 4,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mmB35（机座带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 29590S2,4,6,8 14010056 24 50 8 20 90 10 165 130 200 0 4-Φ12 3.5 3417012 180 180 165 255345 90L 125 210 385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 18614200 205 175 275 390 112M2,6,8190 140 70 28 60 8 24 112 12 215 180 250 0 4-Φ15 4 45200230 225 190 3004204 230 450132S2,4,6,8 21614089 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 5519018 265 270 220 350465 132M 178 230 505160M2,4,6,8 254210108 42 110 12 37 160 15 300 250 350 0 4-Φ19 5 6526020 315 320 260 420610 160L 254 304 650180M2,4,6,8 279241121 48 110 14 42.5 180 15 300 250 350 0 4-Φ19 5 7031122 355 360 265 445685 180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775 225S 4,835628614960 140 18 53225 19 400 350 450 0 8-Φ19 5 7837528 435 450 325 550815 225M231155 110 16 49400810 4, 6,8 60 1401853840 250M2406 349 16860140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 920 4, 6,8 6558280S245736819065140 280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 675965 4, 6,8 75 20 67.5280M241965 18 58536 1015 4, 6,8 75 20 67.5315S250840621665 140 18 58315 28 600 550 660 0 8-Φ24 6 12057045 635 630 540 8551180 4,6,8,10 80 170 22 71 1210 315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245 315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320 355M261056025475 140 20 67.5355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 10001390 4,6,8,10 95 170 25 86 1420 355L/L1263075 140 20 67.57501500 4,6,8,10 95 170 25 86 1530外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - -。

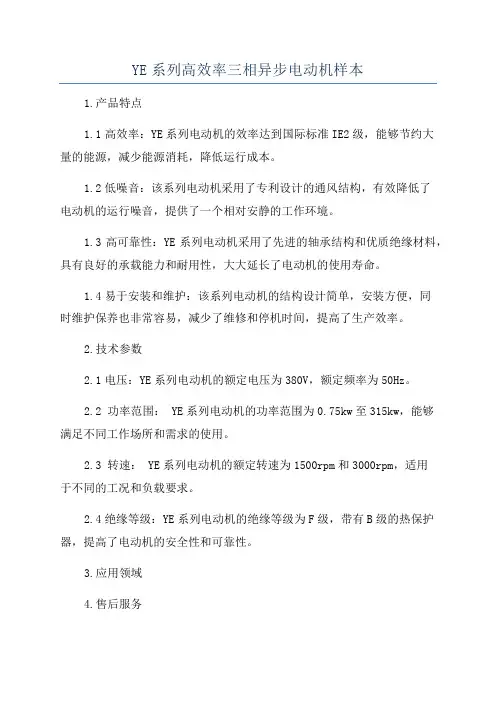

YE系列高效率三相异步电动机样本1.产品特点1.1高效率：YE系列电动机的效率达到国际标准IE2级，能够节约大量的能源，减少能源消耗，降低运行成本。

1.2低噪音：该系列电动机采用了专利设计的通风结构，有效降低了电动机的运行噪音，提供了一个相对安静的工作环境。

1.3高可靠性：YE系列电动机采用了先进的轴承结构和优质绝缘材料，具有良好的承载能力和耐用性，大大延长了电动机的使用寿命。

1.4易于安装和维护：该系列电动机的结构设计简单，安装方便，同时维护保养也非常容易，减少了维修和停机时间，提高了生产效率。

2.技术参数2.1电压：YE系列电动机的额定电压为380V，额定频率为50Hz。

2.2 功率范围： YE系列电动机的功率范围为0.75kw至315kw，能够满足不同工作场所和需求的使用。

2.3 转速： YE系列电动机的额定转速为1500rpm和3000rpm，适用于不同的工况和负载要求。

2.4绝缘等级：YE系列电动机的绝缘等级为F级，带有B级的热保护器，提高了电动机的安全性和可靠性。

3.应用领域4.售后服务我们公司以客户满意为目标，提供全方位的售前、售中和售后服务。

我们拥有一支专业的技术团队，能够及时解答客户的问题和提供技术支持。

同时，我们也提供全面的保修和维修服务，确保客户获得最佳的使用体验。

总结：YE系列高效率三相异步电动机是一种低功率、高效率的电动机，具有高可靠性、低噪音、易于安装和维护等特点。

它广泛应用于机械设备、冶金、石油化工、造纸、水泵、风机等领域。

我们公司以客户满意为目标，提供全方位的售前、售中和售后服务，确保客户获得最佳的使用体验。

YE3皖南电机样本系列xxxxxxxx(新版)YE3系列是一种超高效率三相异步电动机，适用于需要节能连续运行的一般使用场所，如风机、水泵等。

这些电动机的机座号为63至355，功率范围为0.12至375千瓦，采用工作制S1和冷却方式IC411.它们符合中国GB-2012标准的2级能效等级（IEC3级）。

这些电动机外形美观，高效节能，采用F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠。

这些电动机有许多优点，包括美观的外观、高效节能、F 级绝缘、IP55防护等级、低噪声、小振动和平稳运行。

这些电动机的性能数据如下：型号Type 功率额定电流转速效率功率因数额定转矩千瓦）（安培）（转/分）（牛顿·米）0.53 0.63 0.80 0.81 0.630.70 0.88 0.81 0.81 0.881.0 1.29 0.82 0.81 1.291.4 1.92 0.82 0.82 1.921.72.50 0.83 0.82 2.502.43.65 0.84 0.83 3.653.24.97 0.85 0.84 4.974.6 7.30 0.87 0.85 7.306.0 9.95 0.88 0.87 9.957.8 13.1 0.88 0.88 13.110.6 17.9 0.88 0.88 17.914.4 24.4 0.89 0.89 24.420.6 35.6 0.89 0.89 35.627.9 48.6 0.90 0.89 48.634.2 60.0 0.90 0.89 60.040.5 71.2 0.91 0.89 71.254.9 96.6 0.92 0.89 96.667.4 119 0.92 0.89 11980.8 145 0.93 0.89 145这些电动机的转速、效率、功率因数和额定转矩随功率的增加而增加。

这些电动机的额定电流和额定转矩也随功率的增加而增加。

Performance Data for 380V50Hz MotorsModel Type Power kW Rated Current A Speed ___ YE3-315S-2 195 0.45 1.8 96.5 0.95 1147YE3-315M-2 234 0.64 1.8 97.2 0.95 1376YE3-315L1-2 279 0.81 1.8 97.5 0.95 1640YE3-315L-2 323 1.1 1.8 97.7 0.95 1903YE3-315L2-2 349 1.4 1.8 97.8 0.95 2059YE3-315L3-2 383 1.8 1.8 97.9 0.95 2262YE3-355M1-2 383 2.6 1.6 97.9 0.95 2262YE3-355M-2 436 3.5 1.6 98.1 0.95 2574YE3-355L1-2 488 4.8 1.6 98.2 0.95 2886YE3-355L-2 549 6.3 1.6 98.3 0.95 3249YE3-355L2-2 619 8.4 1.6 98.4 0.95 3669YE3-355L3-2 654 11.2 2.1 98.5 0.95 3872YE3-63M1-4 0.45 21.5 2.1 84.4 0.87 3.2YE3-63M2-4 0.64 28.8 2.1 86 0.87 4.5YE3-71M1-4 0.81 35.3 2.1 87.6 0.88 5.7YE3-71M2-4 1.1 41.8 2.1 88.5 0.88 7.7YE3-80M1-4 1.4 56.6 2.3 89.2 0.89 9.8YE3-80M2-4 1.8 69.6 2.3 90 0.89 12.5YE3-90S-4 2.6 84.4 2.3 91.1 0.89 18.1YE3-90L-4 3.5 103 2.3 92 0.89 24.4YE3-100L1-4 4.8 136 2.3 92.6 0.89 33.3YE3-100L2-4 6.3 163 2.3 93.1 0.89 43.6Note: The table above shows the performance data for motors with a voltage of 380V and frequency of 50Hz。

佳木斯电机YE系列高效率三相异步电动机样本佳木斯电机YE系列高效率三相异步电动机是一种功率范围广，效率高的电动机。

它是佳木斯电机公司根据市场需求和技术要求，经过多年的研发与实践，推出的一款具有优异性能的产品。

下面将对YE系列高效率三相异步电动机的样本进行详细介绍。

YE系列高效率三相异步电动机是一种能源效率高达三级的电动机，采用优质铜线圈和高效铁芯材料制作而成。

其额定功率范围广，从0.75千瓦到710千瓦不等，满足了各种规格的应用需求。

同时，YE系列电动机具有功率因数高、噪音低、转矩大、运行可靠等特点，适用于各种场合的动力传动。

YE系列高效率三相异步电动机的额定电压为380V，额定频率为50Hz。

它的绝缘等级为F级，保护等级为IP55、这些设计参数确保了电动机的安全可靠运行，并且能够在各种环境条件下稳定工作。

YE系列高效率三相异步电动机采用了先进的绕组工艺和优化的磁场结构设计，使得电动机的能效达到了国际先进水平。

与同类产品相比，YE系列电动机的效率提高了5%-8%，节能效果显著。

这种高效率的设计不仅降低了电动机的能耗，还减少了企业的生产成本，提高了经济效益。

YE系列高效率三相异步电动机的外壳采用压铸铝合金材料制作，具有良好的导热性和散热性能。

外壳结构紧凑，防尘、防潮效果好，可有效保护电动机内部元件免受外界环境的侵蚀和损坏。

YE系列高效率三相异步电动机具有多种保护功能，如过载保护、过热保护、缺相保护等，确保电动机在异常工况下能够安全运行。

同时，YE系列电动机还具有良好的启动性能和调速性能，可满足不同的工况需求。

总之，佳木斯电机YE系列高效率三相异步电动机是一种功能强大、效率高、安全可靠的电动机。

它在各个行业的动力传动中具有广泛的应用，能够为企业节约能源、提高工作效率、降低生产成本，是现代工业生产中不可或缺的重要设备。

佳木斯电机Y E系列高效率三相异步电动机样本Hessen was revised in January 2021系列超高效率三相异步电动机（机座号80～355）产品样本1 概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。

效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。

2 产品特点YE3系列电动机整体外观（见图1）。

图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b ）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d ）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风； e) 电动机采用热分级为155（F ）级绝缘系统，从而延长电机的使用寿命； f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；佳木斯电动机股份有限公司技术文件YE3系列超高效率三相异步电动机 产品样本 （机座号80～355）2014-07-20发布 2014-07-30实施佳木斯电动机股份有限公司 发布g) 适用于各种应用场合，如：“W ”、“TH ”、“WTH ”、“F1”、“F2”、“WF1”及“WF2”，其中：W 为户外防轻腐蚀；TH 为湿热；WTH 为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀； h) 为了方便连接负载，在电动机轴伸端面均预留有C 型中心孔； i ）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)； j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性； l ）高效、节能、安全、环保。

YE皖南电机样本系列(新版)————————————————————————————————作者：————————————————————————————————日期：YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。

如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-63M1-2 0.18 0.53 2720 63.9 0.80 0.63 2.2 5.5 2.2 61 YE3-63M2-2 0.25 0.70 2720 67.1 0.81 0.88 2.2 5.5 2.2 61 YE3-71M1-2 0.37 1.0 2740 69.0 0.81 1.29 2.2 6.1 2.2 62 YE3-71M2-2 0.55 1.4 2740 72.3 0.82 1.92 2.2 6.1 2.2 62 YE3-80M1-2 0.75 1.7 2870 80.7 0.82 2.50 2.2 7.0 2.3 62 YE3-80M2-2 1.1 2.4 2875 82.7 0.83 3.65 2.2 7.3 2.362 YE3-90S-2 1.5 3.2 2880 84.2 0.84 4.97 2.2 7.6 2.367 YE3-90L-2 2.2 4.6 2880 85.9 0.85 7.30 2.2 7.6 2.367 YE3-100L-2 3 6.0 2880 87.1 0.87 9.95 2.2 7.8 2.374 YE3-112M-2 4 7.8 2915 88.1 0.88 13.1 2.2 8.3 2.377 YE3-132S1-2 5.5 10.6 2935 89.2 0.88 17.9 2.0 8.3 2.379 YE3-132S2-2 7.5 14.4 2930 90.1 0.88 24.4 2.0 7.9 2.379 YE3-160M1-2 11 20.6 2950 91.2 0.89 35.6 2.0 8.1 2.381 YE3-160M2-2 15 27.9 2945 91.9 0.89 48.6 2.0 8.1 2.381 YE3-160L-2 18.5 34.2 2945 92.4 0.89 60.0 2.0 8.2 2.381 YE3-180M-2 22 40.5 2950 92.7 0.89 71.2 2.0 8.2 2.383 YE3-200L1-2 30 54.9 2965 93.3 0.89 96.6 2.0 7.6 2.384 YE3-200L2-2 37 67.4 2965 93.7 0.89 119 2.0 7.6 2.384 YE3-225M-2 45 80.8 2965 94.0 0.90 145 2.0 7.7 2.386 YE3-250M-2 55 98.5 2975 94.3 0.90 177 2.0 7.7 2.389 YE3-280S-2 75 134 2975 94.7 0.90 241 1.8 7.1 2.391 YE3-280M-2 90 160 2975 95.0 0.90 289 1.8 7.1 2.391性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-315S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.392 YE3-315M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.392 YE3-315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.392 YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92 YE3-315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92 YE3-315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92 YE3-355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100 YE3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2100 YE3-355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100 YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2100 YE3-355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100 YE3-355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100同步转速1500 r/minYE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52 YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52 YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55 YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55 YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56 YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56 YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.359 YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.359 YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.364 YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.364 YE3-112M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.365 YE3-132S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.371 YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.371 YE3-160M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.373 YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.373 YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.376 YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.376 YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.376 YE3-225S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.378 YE3-225M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.378 YE3-250M-4 55 103 1485 94.6 0.86 354 2.0 7.4 2.379 YE3-280S-4 75 136 1490 95.0 0.88 481 2.0 6.7 2.380 YE3-280M-4 90 163 1490 95.2 0.88 577 2.0 6.9 2.380 YE3-280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80 YE3-315S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88 YE3-315M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88 YE3-315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88 YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速1500 r/minYE3-355M1-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 95 YE3-355M-4 250 440 1495 96.0 0.90 1597 2.0 7.1 2.2 95 YE3-355L1-4 280 492 1495 96.0 0.90 1789 2.0 7.1 2.2 95 YE3-355L-4 315 554 1495 96.0 0.90 2012 2.0 7.1 2.2 95 YE3-355L2-4 355 638 1495 96.0 0.88 2268 1.7 7.0 2.2 95 YE3-355L3-4 375 674 1495 96.0 0.88 2395 1.7 7.0 2.2 95同步转速1000 r/minYE3-71M1-6 0.18 0.76 850 54.6 0.66 2.02 1.9 4.0 2.0 52 YE3-71M2-6 0.25 0.97 850 57.4 0.68 2.81 1.9 4.0 2.0 52 YE3-80M1-6 0.37 1.2 910 68.0 0.70 3.88 1.9 5.5 2.0 54 YE3-80M2-6 0.55 1.6 925 72.0 0.71 5.68 1.9 5.8 2.1 54 YE3-90S-6 0.75 2.0 945 78.9 0.71 7.58 2.0 6.0 2.1 57 YE3-90L-6 1.1 2.8 950 81.0 0.73 11.1 2.0 6.0 2.157 YE3-100L-6 1.5 3.8 950 82.5 0.73 15.1 2.0 6.5 2.161 YE3-112M-6 2.2 5.4 965 84.3 0.74 21.8 2.0 6.6 2.165 YE3-132S-6 3 7.2 975 85.6 0.74 29.4 1.9 6.8 2.169 YE3-132M1-6 4 9.5 975 86.8 0.74 39.2 1.9 6.8 2.169 YE3-132M2-6 5.5 12.7 975 88.0 0.75 53.9 1.9 7.0 2.169 YE3-160M-6 7.5 16.2 980 89.1 0.79 73.1 1.97.0 2.170 YE3-160L-6 11 23.1 980 90.3 0.80 107 1.97.2 2.170 YE3-180L-6 15 30.9 980 91.2 0.81 146 1.97.3 2.173 YE3-200L1-6 18.5 37.8 985 91.7 0.81 179 1.97.3 2.173 YE3-200L2-6 22 44.8 985 92.2 0.81 213 1.97.4 2.173 YE3-225M-6 30 59.1 985 92.9 0.83 291 1.9 6.9 2.174 YE3-250M-6 37 71.7 985 93.3 0.84 359 1.97.1 2.1 76 YE3-280S-6 45 85.8 990 93.7 0.85 434 1.97.3 2.078 YE3-280M-6 55 103 990 94.1 0.86 531 1.97.3 2.078 YE3-280M1-6 75 143 990 94.6 0.84 723 1.9 7.3 2.0 78 YE3-315S-6 75 143 990 94.6 0.84 723 1.9 6.6 2.083 YE3-315M-6 90 170 990 94.9 0.85 868 1.9 6.7 2.083 YE3-315L1-6 110 207 990 95.1 0.85 1061 1.9 6.7 2.083 YE3-315L2-6 132 244 990 95.4 0.86 1273 1.9 6.8 2.083 YE3-315L3-6 160 296 990 95.6 0.86 1543 1.9 6.8 2.0 83 YE3-355M1-6 160 296 995 95.6 0.86 1536 1.9 6.8 2.085 YE3-355M-6 185 342 995 95.7 0.86 1776 1.9 6.8 2.0 85 YE3-355M2-6 200 365 995 95.8 0.87 1920 1.9 6.8 2.085 YE3-355L1-6 220 401 995 95.8 0.87 2112 1.9 6.8 2.0 85 YE3-355L-6 250 456 995 95.8 0.87 2399 1.9 6.8 2.085 YE3-355L2-6 280 510 995 95.8 0.87 2687 1.9 6.8 2.0 85 YE3-355L3-6 315 581 995 95.8 0.86 3023 1.9 6.8 2.0 85性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速750 r/minYE3-80M1-8 0.18 0.80 700 56.0 0.61 2.46 1.8 3.3 1.9 52 YE3-80M2-8 0.25 1.1 700 59.0 0.61 3.41 1.8 3.3 1.9 52 YE3-90S-8 0.37 1.4 695 66.0 0.61 5.08 1.8 4.0 1.9 56 YE3-90L-8 0.55 2.0 695 70.0 0.61 7.56 1.8 4.0 2.0 56 YE3-100L1-8 0.75 2.3 705 73.5 0.67 10.2 1.8 4.0 2.0 59 YE3-100L2-8 1.1 3.2 705 76.5 0.69 14.9 1.8 5.0 2.0 59 YE3-112M-8 1.5 4.2 715 77.5 0.70 20.0 1.8 5.0 2.0 61 YE3-132S-8 2.2 5.9 730 80.0 0.71 28.8 1.8 6.0 2.2 64 YE3-132M-8 3 7.6 730 82.5 0.73 39.2 1.8 6.0 2.2 64 YE3-160M1-8 4 9.8 725 85.0 0.73 52.7 1.9 6.0 2.2 68 YE3-160M2-8 5.5 13.1 725 86.0 0.74 72.4 1.9 6.0 2.2 68 YE3-160L-8 7.5 17.4 730 87.5 0.75 98.1 1.9 6.0 2.2 68 YE3-180L-8 11 25.0 725 89.0 0.75 145 1.9 6.5 2.2 70 YE3-200L-8 15 33.2 730 90.4 0.76 196 2.0 6.6 2.2 73 YE3-225S-8 18.5 40.6 735 91.2 0.76 240 2.0 6.6 2.2 73 YE3-225M-8 22 46.8 735 91.5 0.78 286 2.0 6.6 2.2 73 YE3-250M-8 30 62.6 735 92.2 0.79 390 1.9 6.5 2.0 75 YE3-280S-8 37 76.5 740 93.0 0.79 478 1.8 6.6 2.0 76 YE3-280M-8 45 92.6 740 93.5 0.79 581 1.8 6.6 2.0 76 YE3-315S-8 55 110 740 93.8 0.81 710 1.8 6.6 2.0 82 YE3-315M-8 75 150 740 94.0 0.81 968 1.8 6.2 2.0 82 YE3-315L1-8 90 176 740 94.5 0.82 1161 1.8 6.4 2.0 82 YE3-315L2-8 110 215 740 94.8 0.82 1420 1.8 6.4 2.0 82 YE3-355M1-8 132 257 745 95.0 0.82 1692 1.8 6.4 2.0 90 YE3-355M2-8 160 312 745 95.0 0.82 2051 1.8 6.4 2.0 90 YE3-355L1-8 185 360 745 95.2 0.82 2371 1.8 6.4 2.0 90 YE3-355L-8 200 385 745 95.2 0.83 2564 1.8 6.4 2.0 90 YE3-355L2-8 220 423 745 95.2 0.83 2820 1.8 6.4 2.0 90 YE3-355L3-8 250 481 745 95.2 0.83 3205 1.8 6.5 2.0 90同步转速600 r/minYE3-315S-10 45 99 590 92.0 0.75 728 1.5 6.2 2.0 90 YE3-315M-10 55 120 590 92.5 0.75 890 1.5 6.2 2.0 90 YE3-315L1-10 75 161 590 93.0 0.76 1214 1.5 5.8 2.0 90 YE3-315L2-10 90 190 590 93.4 0.77 1457 1.5 5.9 2.0 90 YE3-355M1-10 110 228 595 93.8 0.78 1766 1.3 6.0 2.0 90 YE3-355M2-10 132 273 595 94.2 0.78 2119 1.3 6.0 2.0 90 YE3-355L1-10 160 331 595 94.2 0.78 2568 1.3 6.0 2.0 90 YE3-355L-10 185 383 595 94.2 0.78 2969 1.3 6.0 2.0 90 YE3-355L2-10 200 414 595 94.2 0.78 3210 1.3 6.0 2.0 90外形及安装尺寸Dimensions mm B14 (机座无底脚、端盖上有小凸缘)机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 75 60 90 0 4-M5 2.5 135 70 140 230 71M 2,4,6 14 30 5 11 85 70 105 0 4-M6 2.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 100 80 120 0 4-M6 3 165 145 245 29590S 2,4,6,824 50 8 20 115 95 140 0 4-M8 3 180 165 265 34590L 2,4,6,8 385 100L 2,4,6,8 28 60 8 24 130 110 160 0 4-M8 3.5 205 175 300 390112M 2, 6,828 60 8 24 130 110 160 0 4-M8 3.5 225 190 315420 4 450B34 (机座带底脚、端盖上有小凸缘)机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 75 60 90 0 4-M5 2.5 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 85 70 105 0 4-M6 2.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 100 80 120 0 4-M6 3 32 135 10 160 165 145 225 29590S 2,4,6,8140 10056 24 50 8 20 90 10 115 95 140 0 4-M8 3 3417012 180 180 165 25534590L 2,4,6,8 125 210 385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 130 110 160 0 4-M8 3.5 39 186 14 200 205 175 275 390112M 2, 6,8190 140 70 28 60 8 24 112 12 130 110 160 0 4-M8 3.5 4520014 230 225 190 300420 4 230 450外形及安装尺寸Dimensions mm B3（机座带底脚、端盖无凸缘）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 3417012 180 180 165 25534590L 125 210 385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390112M 2, 6,8190 140 70 28 60 8 24 112 12 4520014 230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 7837528 435 450 325 550815225M231155 110 16 49400810 4,6,8 60 140 18 53 840250M2406 349 16860140 1853250 24 80 445 30 490 510 380 630 920 4,6,8 65 58280S2457 3681906514018 58280 24 9048535 545 550 395 6759654,6,8 75 20 67.5280M241965 18 58536 1015 4,6,8 75 20 67.5315S2508 40621665 140 18 58315 28 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530 355L2/L32 80 170 22 71 1530外形及安装尺寸Dimensions mm B5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265 34590L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390112M 2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 315420 4 450132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370 465132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435 610160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440 685180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550 815225M2 55 110 16 49 810 4,6,8 60 140 18 53 840250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 6709654,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mmB35（机座带底脚、端盖有凸缘）机座号 Frame 极数 Poles 安 装 尺 寸 及 公 差 Mounting Dimension 外 形 尺 寸 Overall Dimension ABCDEF G H K MNPRSTAA BB HA AB AC AD HDL63M 2,4100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 23071M 2,4,6 112 90 45 14 3051171 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 25580M 2,4,6,8 125 100 50 19 406 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 295 90S 2,4,6,8 140100 56 24 508 2090 10 165 130 200 0 4-Φ12 3.5 34170 12 180 180 165 255345 90L125210385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 186 14 200 205 175 275 390 112M 2,6,8 190 140 70 28 60824 112 12 215 180 250 0 4-Φ15 4 45 200 230 225 190 300420 4230 450 132S 2,4,6,8 216 140 89 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 55 190 18 265 270 220 350 465 132M 178 230 505 160M 2,4,6,8 254 210 108 42 110 1237 160 15 300 250 350 0 4-Φ195 65 260 20 315 320 260 420 610 160L 254 304 650 180M 2,4,6,8 279241 121 48 110 14 42.5 180 15 300 250 350 0 4-Φ195 70311 22 355 360 265 445685 180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 1649 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775225S 4,8 356286 149 60 140 18 53225 19 400 350 450 0 8-Φ19 578375 28 435 450 325 550 815225M 2 31155 110 1649 4008104, 6,8 60 140 1853840250M 2 406 349 16860 140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 9204, 6,8 65 58280S 2 45736819065 140280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 675 9654, 6,8 75 20 67.5 280M 2 419 65 1858 536 1015 4, 6,8 7520 67.5315S 2 508 406 21665 140 18 58 315 28 600 550 660 0 8-Φ246 120 57045 635 630 540 8551180 4,6,8,1080 170 22 71 1210 315M 2 457 65 140 18 58 610 1215 4,6,8,1080 170 22 71 1245 315L 2 508 65 140 18 58 680 1290 4,6,8,1080 170 22 71 1320 355M 2 61056025475 140 20 67.5 355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 1000 1390 4,6,8,1095 170 25 86 1420355L/L12 630 75 140 20 67.57501500 4,6,8,1095 170 25 86 1530外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710常用的安装结构型式，以及适用的机座号见下表Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - - 315～355 √- √√- - - - - - - - - - - “√”表示可以制造生产的结构型式，电机订购时，若不作说明的接线盒为侧式右出线。

页眉内容4佳木斯电动机股份有限公司技术文件佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。

效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC60072-1和GB/T4772.2/IEC60072-2标准的规定。

产品特点WF1”为户电能费用，却超过总费用的97％。

如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。

尽管电动机的购置费用较高，但可以在一年以内回收。

然而上述计算不能单纯只看它的商业价值。

电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。

这意味着，环境保护也受益于每台节能电动机。

图2列举了YE3与Y3系列电动机中22kW～90kW效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。

YE3与Y3系列电动机效率对比值以15kW-4P电动机为例对Y3电机与YE3电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表1）。

Y3和YE3电动机原材料使用情况片重比Y3160L-415kW高出13.5%，铝重比Y3160L-415kW高出86.1%。

按当前材料价格（漆包线6.1万元/吨，铝1.55万元/吨，50W470硅钢板0.77万元/吨），有效材料费用增加4）。

异步电动机产品系列型谱电动机产品系列型谱（见表2）。

产品系列型谱引用标准GB156-2007标准电压GB/755旋转电动机定额和性能（idtIEC60034-1:1996）GB/T755.2旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC60034-2:1972)GB/T997旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC60034-7:2001）GB1971旋转电动机线端标志与旋转方向（IEC60034-8:2002）GB/T1993旋转电动机冷却方法（IC代码）GB/T4772.1旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC60072-1:1991)GB/T4942.1旋转电动机整体结构的防护等级（IP代码）分级(IEC60034-5：2000)1 接线方法接线指示图（见图5）。

YE系列高效率三相异步电动机样本YE系列高效率三相异步电动机是一种新型的电动机，具有高效率、节能、可靠性高、噪音低等优点。

它采用了先进的设计和制造工艺，适用于各种工业和商业领域的应用。

本文将详细介绍YE系列高效率三相异步电动机的样本资料和特点。

一、YE系列高效率三相异步电动机的样本资料1.型号：YE系列高效率三相异步电动机2.电压等级：380V3.功率范围：0.75kW-315kW4. 转速：1500rpm、1800rpm、2800rpm5.绝缘等级：F级6.防护等级：IP547.冷却方式：IC4118.工作制：S19.外壳材质：铸铁10.适用环境温度：-15℃~40℃11.风扇方向：顺时针12.端部盖材质：铝合金13.保护特性：过热保护、过流保护14.标准：GB/T2820-2024二、YE系列高效率三相异步电动机的特点1.高效率：YE系列高效率三相异步电动机采用了先进的设计，具有较高的效率和节能特性。

在相同功率下，比传统电动机节能10%-20%。

2.节能环保：YE系列高效率三相异步电动机采用了环保材料制造，具有低噪音、低振动、低温升等特点，符合节能环保要求。

3.可靠性高：YE系列高效率三相异步电动机采用了优质材料和先进工艺，具有稳定可靠的性能，使用寿命长，运行平稳。

4.安全性强：YE系列高效率三相异步电动机采用了过热保护、过载保护等多重安全措施，保证了电机的安全可靠运行。

5.维护方便：YE系列高效率三相异步电动机结构简单，维护方便，无需频繁维修，节省维护成本。

6.应用广泛：YE系列高效率三相异步电动机适用于各种工业领域的应用，如水泵、风扇、空气压缩机、切割机、搅拌机等。

综上所述，YE系列高效率三相异步电动机具有高效率、节能、可靠性高、安全性强、维护方便等优点，是一种性能优越的电动机产品。

在各种工业和商业领域的应用中，YE系列高效率三相异步电动机都能够发挥重要作用，为生产和生活提供稳定可靠的动力支持。

YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。

如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-63M1-2 0.18 0.53 2720 63.9 0.80 0.63 2.2 5.5 2.2 61 YE3-63M2-2 0.25 0.70 2720 67.1 0.81 0.88 2.2 5.5 2.2 61 YE3-71M1-2 0.37 1.0 2740 69.0 0.81 1.29 2.2 6.1 2.2 62 YE3-71M2-2 0.55 1.4 2740 72.3 0.82 1.92 2.2 6.1 2.2 62 YE3-80M1-2 0.75 1.7 2870 80.7 0.82 2.50 2.2 7.0 2.3 62 YE3-80M2-2 1.1 2.4 2875 82.7 0.83 3.65 2.2 7.3 2.362 YE3-90S-2 1.5 3.2 2880 84.2 0.84 4.97 2.2 7.6 2.367 YE3-90L-2 2.2 4.6 2880 85.9 0.85 7.30 2.2 7.6 2.367 YE3-100L-2 3 6.0 2880 87.1 0.87 9.95 2.2 7.8 2.374 YE3-112M-2 4 7.8 2915 88.1 0.88 13.1 2.2 8.3 2.377 YE3-132S1-2 5.5 10.6 2935 89.2 0.88 17.9 2.0 8.3 2.379 YE3-132S2-2 7.5 14.4 2930 90.1 0.88 24.4 2.0 7.9 2.379 YE3-160M1-2 11 20.6 2950 91.2 0.89 35.6 2.0 8.1 2.381 YE3-160M2-2 15 27.9 2945 91.9 0.89 48.6 2.0 8.1 2.381 YE3-160L-2 18.5 34.2 2945 92.4 0.89 60.0 2.0 8.2 2.381 YE3-180M-2 22 40.5 2950 92.7 0.89 71.2 2.0 8.2 2.383 YE3-200L1-2 30 54.9 2965 93.3 0.89 96.6 2.0 7.6 2.384 YE3-200L2-2 37 67.4 2965 93.7 0.89 119 2.0 7.6 2.384 YE3-225M-2 45 80.8 2965 94.0 0.90 145 2.0 7.7 2.386 YE3-250M-2 55 98.5 2975 94.3 0.90 177 2.0 7.7 2.389 YE3-280S-2 75 134 2975 94.7 0.90 241 1.8 7.1 2.391 YE3-280M-2 90 160 2975 95.0 0.90 289 1.8 7.1 2.391性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速3000 r/minYE3-315S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.392 YE3-315M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.392 YE3-315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.392 YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92 YE3-315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92 YE3-315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92 YE3-355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100 YE3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2100 YE3-355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100 YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2100 YE3-355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100 YE3-355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100同步转速1500 r/minYE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52 YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52 YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55 YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55 YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56 YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56 YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.359 YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.359 YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.364 YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.364 YE3-112M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.365 YE3-132S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.371 YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.371 YE3-160M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.373 YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.373 YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.376 YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.376 YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.376 YE3-225S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.378 YE3-225M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.378 YE3-250M-4 55 103 1485 94.6 0.86 354 2.0 7.4 2.379 YE3-280S-4 75 136 1490 95.0 0.88 481 2.0 6.7 2.380 YE3-280M-4 90 163 1490 95.2 0.88 577 2.0 6.9 2.380 YE3-280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80 YE3-315S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88 YE3-315M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88 YE3-315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88 YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88性能数据Performance Data型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速1500 r/minYE3-355M1-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 95 YE3-355M-4 250 440 1495 96.0 0.90 1597 2.0 7.1 2.2 95 YE3-355L1-4 280 492 1495 96.0 0.90 1789 2.0 7.1 2.2 95 YE3-355L-4 315 554 1495 96.0 0.90 2012 2.0 7.1 2.2 95 YE3-355L2-4 355 638 1495 96.0 0.88 2268 1.7 7.0 2.2 95 YE3-355L3-4 375 674 1495 96.0 0.88 2395 1.7 7.0 2.2 95同步转速1000 r/minYE3-71M1-6 0.18 0.76 850 54.6 0.66 2.02 1.9 4.0 2.0 52 YE3-71M2-6 0.25 0.97 850 57.4 0.68 2.81 1.9 4.0 2.0 52 YE3-80M1-6 0.37 1.2 910 68.0 0.70 3.88 1.9 5.5 2.0 54 YE3-80M2-6 0.55 1.6 925 72.0 0.71 5.68 1.9 5.8 2.1 54 YE3-90S-6 0.75 2.0 945 78.9 0.71 7.58 2.0 6.0 2.1 57 YE3-90L-6 1.1 2.8 950 81.0 0.73 11.1 2.0 6.0 2.157 YE3-100L-6 1.5 3.8 950 82.5 0.73 15.1 2.0 6.5 2.161 YE3-112M-6 2.2 5.4 965 84.3 0.74 21.8 2.0 6.6 2.165 YE3-132S-6 3 7.2 975 85.6 0.74 29.4 1.9 6.8 2.169 YE3-132M1-6 4 9.5 975 86.8 0.74 39.2 1.9 6.8 2.169 YE3-132M2-6 5.5 12.7 975 88.0 0.75 53.9 1.9 7.0 2.169 YE3-160M-6 7.5 16.2 980 89.1 0.79 73.1 1.97.0 2.170 YE3-160L-6 11 23.1 980 90.3 0.80 107 1.97.2 2.170 YE3-180L-6 15 30.9 980 91.2 0.81 146 1.97.3 2.173 YE3-200L1-6 18.5 37.8 985 91.7 0.81 179 1.97.3 2.173 YE3-200L2-6 22 44.8 985 92.2 0.81 213 1.97.4 2.173 YE3-225M-6 30 59.1 985 92.9 0.83 291 1.9 6.9 2.174 YE3-250M-6 37 71.7 985 93.3 0.84 359 1.97.1 2.1 76 YE3-280S-6 45 85.8 990 93.7 0.85 434 1.97.3 2.078 YE3-280M-6 55 103 990 94.1 0.86 531 1.97.3 2.078 YE3-280M1-6 75 143 990 94.6 0.84 723 1.9 7.3 2.0 78 YE3-315S-6 75 143 990 94.6 0.84 723 1.9 6.6 2.083 YE3-315M-6 90 170 990 94.9 0.85 868 1.9 6.7 2.083 YE3-315L1-6 110 207 990 95.1 0.85 1061 1.9 6.7 2.083 YE3-315L2-6 132 244 990 95.4 0.86 1273 1.9 6.8 2.083 YE3-315L3-6 160 296 990 95.6 0.86 1543 1.9 6.8 2.0 83 YE3-355M1-6 160 296 995 95.6 0.86 1536 1.9 6.8 2.085 YE3-355M-6 185 342 995 95.7 0.86 1776 1.9 6.8 2.0 85 YE3-355M2-6 200 365 995 95.8 0.87 1920 1.9 6.8 2.085 YE3-355L1-6 220 401 995 95.8 0.87 2112 1.9 6.8 2.0 85 YE3-355L-6 250 456 995 95.8 0.87 2399 1.9 6.8 2.085 YE3-355L2-6 280 510 995 95.8 0.87 2687 1.9 6.8 2.0 85 YE3-355L3-6 315 581 995 95.8 0.86 3023 1.9 6.8 2.0 85性能数据Performance Data380V 50Hz型号Type 功率kW额定电流A转速r/min效率Eff.%功率因数P.F额定转矩N.m堵转转矩额定转矩TstT N堵转电流额定电流IstI N最大转矩额定转矩TmaxT N噪声dB(A)同步转速750 r/minYE3-80M1-8 0.18 0.80 700 56.0 0.61 2.46 1.8 3.3 1.9 52 YE3-80M2-8 0.25 1.1 700 59.0 0.61 3.41 1.8 3.3 1.9 52 YE3-90S-8 0.37 1.4 695 66.0 0.61 5.08 1.8 4.0 1.9 56 YE3-90L-8 0.55 2.0 695 70.0 0.61 7.56 1.8 4.0 2.0 56 YE3-100L1-8 0.75 2.3 705 73.5 0.67 10.2 1.8 4.0 2.0 59 YE3-100L2-8 1.1 3.2 705 76.5 0.69 14.9 1.8 5.0 2.0 59 YE3-112M-8 1.5 4.2 715 77.5 0.70 20.0 1.8 5.0 2.0 61 YE3-132S-8 2.2 5.9 730 80.0 0.71 28.8 1.8 6.0 2.2 64 YE3-132M-8 3 7.6 730 82.5 0.73 39.2 1.8 6.0 2.2 64 YE3-160M1-8 4 9.8 725 85.0 0.73 52.7 1.9 6.0 2.2 68 YE3-160M2-8 5.5 13.1 725 86.0 0.74 72.4 1.9 6.0 2.2 68 YE3-160L-8 7.5 17.4 730 87.5 0.75 98.1 1.9 6.0 2.2 68 YE3-180L-8 11 25.0 725 89.0 0.75 145 1.9 6.5 2.2 70 YE3-200L-8 15 33.2 730 90.4 0.76 196 2.0 6.6 2.2 73 YE3-225S-8 18.5 40.6 735 91.2 0.76 240 2.0 6.6 2.2 73 YE3-225M-8 22 46.8 735 91.5 0.78 286 2.0 6.6 2.2 73 YE3-250M-8 30 62.6 735 92.2 0.79 390 1.9 6.5 2.0 75 YE3-280S-8 37 76.5 740 93.0 0.79 478 1.8 6.6 2.0 76 YE3-280M-8 45 92.6 740 93.5 0.79 581 1.8 6.6 2.0 76 YE3-315S-8 55 110 740 93.8 0.81 710 1.8 6.6 2.0 82 YE3-315M-8 75 150 740 94.0 0.81 968 1.8 6.2 2.0 82 YE3-315L1-8 90 176 740 94.5 0.82 1161 1.8 6.4 2.0 82 YE3-315L2-8 110 215 740 94.8 0.82 1420 1.8 6.4 2.0 82 YE3-355M1-8 132 257 745 95.0 0.82 1692 1.8 6.4 2.0 90 YE3-355M2-8 160 312 745 95.0 0.82 2051 1.8 6.4 2.0 90 YE3-355L1-8 185 360 745 95.2 0.82 2371 1.8 6.4 2.0 90 YE3-355L-8 200 385 745 95.2 0.83 2564 1.8 6.4 2.0 90 YE3-355L2-8 220 423 745 95.2 0.83 2820 1.8 6.4 2.0 90 YE3-355L3-8 250 481 745 95.2 0.83 3205 1.8 6.5 2.0 90同步转速600 r/minYE3-315S-10 45 99 590 92.0 0.75 728 1.5 6.2 2.0 90 YE3-315M-10 55 120 590 92.5 0.75 890 1.5 6.2 2.0 90 YE3-315L1-10 75 161 590 93.0 0.76 1214 1.5 5.8 2.0 90 YE3-315L2-10 90 190 590 93.4 0.77 1457 1.5 5.9 2.0 90 YE3-355M1-10 110 228 595 93.8 0.78 1766 1.3 6.0 2.0 90 YE3-355M2-10 132 273 595 94.2 0.78 2119 1.3 6.0 2.0 90 YE3-355L1-10 160 331 595 94.2 0.78 2568 1.3 6.0 2.0 90 YE3-355L-10 185 383 595 94.2 0.78 2969 1.3 6.0 2.0 90 YE3-355L2-10 200 414 595 94.2 0.78 3210 1.3 6.0 2.0 90外形及安装尺寸 Dimensions mm B14 (机座无底脚、端盖上有小凸缘)机座号Frame 极数Poles 安 装 尺 寸 及 公 差 Mounting Dimension 外 形 尺 寸 Overall Dimension D E F G M N P R S T AC AD HF L 63M 2,4 11 23 4 8.5 75 60 90 0 4-M5 2.5 135 70 140 230 71M 2,4,6 14 30 5 11 85 70 105 0 4-M6 2.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 100 80 120 0 4-M6 3 165 145 245 295 90S 2,4,6,8 24 50 8 20 115 95 140 0 4-M8 3 180 165 265 345 90L2,4,6,8385 100L 2,4,6,8 28 60 8 24 130 110 160 0 4-M8 3.5 205 175 300 390 112M2, 6,8 28608241301101604-M83.52251903154204450B34 (机座带底脚、端盖上有小凸缘)机座号 Frame 极数 Poles 安 装 尺 寸 及 公 差 Mounting Dimension 外 形 尺 寸 Overall Dimension ABCDEF GH K MNPRSTAA BB HA AB AC AD HDL63M 2,4100 80 40 11 23 4 8.5 63 7 75 60 90 0 4-M5 2.5 30 110 8 135 135 70 180 230 71M2,4,6 112 90 45 14 3051171 7 85 70 105 04-M6 2.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 100 80 120 0 4-M6 3 32 135 10 160 165 145 225 295 90S 2,4,6,8 140100 56 24 508 2090 10 115 95 140 04-M8334170 12 180 180 165 255345 90L2,4,6,8125210385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 130 110 160 0 4-M8 3.5 39 186 14 200 205 175 275 390 112M2, 6,8 190 140 70 28 60824 112 12 130 110 160 04-M8 3.5 45200 14 230 225 190 300420 4230450外形及安装尺寸Dimensions mm B3（机座带底脚、端盖无凸缘）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 3417012 180 180 165 25534590L 125 210 385 100L 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390112M 2, 6,8190 140 70 28 60 8 24 112 12 4520014 230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 7837528 435 450 325 550815225M231155 110 16 49400810 4,6,8 60 140 18 53 840250M2406 349 16860140 1853250 24 80 445 30 490 510 380 630 920 4,6,8 65 58280S2457 3681906514018 58280 24 9048535 545 550 395 6759654,6,8 75 20 67.5280M241965 18 58536 1015 4,6,8 75 20 67.5315S2508 40621665 140 18 58315 28 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530 355L2/L32 80 170 22 71 1530外形及安装尺寸Dimensions mm B5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265 34590L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390112M 2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 315420 4 450132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370 465132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435 610160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440 685180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550 815225M2 55 110 16 49 810 4,6,8 60 140 18 53 840250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 6709654,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mm B35（机座带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 165 130 200 0 4-Φ12 3.5 3417012 180 180 165 25534590L 125 210 385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 18614 200 205 175 275 390112M 2,6,8190 140 70 28 60 8 24 112 12 215 180 250 0 4-Φ15 4 45200230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 300 250 350 0 4-Φ19 5 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 300 250 350 0 4-Φ19 5 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 400 350 450 0 8-Φ19 5 7837528 435 450 325 550815225M231155 110 16 49400810 4, 6,8 60 1401853840250M2406 349 16860140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 920 4, 6,8 6558280S2457 36819065140 280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 6759654, 6,8 75 20 67.5280M241965 18 58536 1015 4, 6,8 75 20 67.5315S2508 40621665 140 18 58315 28 600 550 660 0 8-Φ24 6 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - -。

WORD格式可编辑佳木斯电动机股份有限公司技术文件0EE.138.239-2014YE3系列超高效率三相异步电动机产品样本（机座号80～355）佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本1 概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。

效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

2 产品特点YE3系列电动机整体外观（见图1）。

图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；h)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；i）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)；j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性；l）高效、节能、安全、环保。

今天，任何一个购买新电动机或者希望对原有电动机进行大修的人，都应该仔细地计算一下：采用节能电动机是否更值得？一般情况下采用节能电动机是明智的，因为它是降低电能费用最有效的措施。

YE2高效电机新版样本
YE2高效电机采用了先进的电机设计技术，结构紧凑，体积小，重量轻，能够提供更高的功率输出。

该电机具有高效率运行特点，有效利用电能，减少能源浪费。

同时，YE2高效电机采用的是新型的无刷电机技术，
无需外部磁场补充，能够自主产生磁场，功率因数高，减少了功率损耗。

YE2高效电机具有多种保护措施，包括过载、过热、过压和欠压保护，能够有效防止电机因工作条件异常而损坏。

同时，YE2高效电机还具有自
动控制功能，在运行过程中能够根据需要自动调整转速和负载，提高运行
的稳定性和可靠性。

YE2高效电机广泛应用于各类工业设备和机械，如风机、水泵、输送带、压缩机等。

该电机的电机性能优越，能够提供更大的输出功率，使设
备的运行更加顺畅。

同时，YE2高效电机的节能性能也非常突出，能够有
效减少能源消耗，降低企业的生产成本。

YE2高效电机样本尺寸为160 mm，额定功率为15 kW，额定电压为
380 V，工作频率为50 Hz。

电机外壳采用铸铝合金材料，具有良好的散
热性能和强度，防护等级为IP55，适用于广泛的工作环境。

该电机采用
的是脚座安装方式，方便安装和维修。

总之，YE2高效电机是一款具有高效率、低噪音、稳定性好等特点的
新型电机。

该电机采用先进的设计技术，具有多种保护和控制功能，广泛
应用于各类工业设备和机械中。

YE2高效电机的样本尺寸为160 mm，额定
功率为15 kW，额定电压为380 V，具有优异的性能和可靠性。
