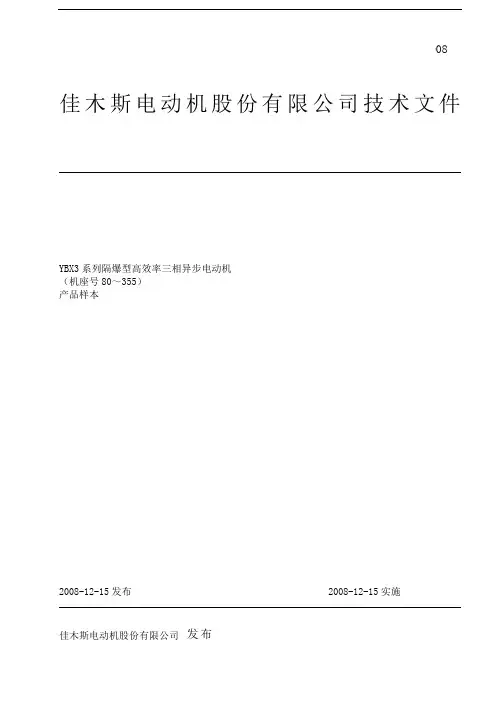

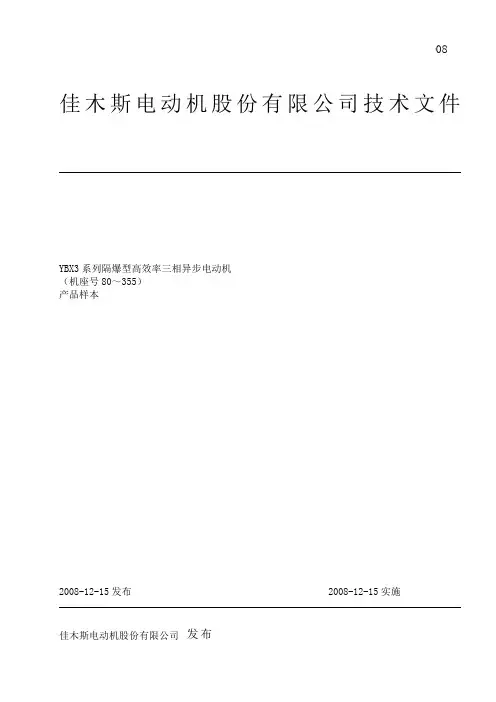

.. . . ..-2008佳木斯电动机股份有限公司技术文件YBX3系列隔爆型高效率三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YBX3系列隔爆型高效率三相异步电动机（机座号80～355）样本1 概述YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机符合国家标准GB 《爆炸性气体环境用电气设备第1部分：通用要求》和GB 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
分为I类和II类，I类：煤矿用电气设备，防爆标志为ExdI；II类：除煤矿外的其它爆炸性气体环境，防爆标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。
2 产品特点YBX3系列电动机整体外观见图1。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
b）机座号H160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。
c) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
d) 电动机采用F级绝缘系统，温升按B级考核，从而延长电机的使用寿命。
e) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。
f) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
g) 优良的起动特性。
h) 电动机的高质量保证了很高的运行可靠性。
i) 高效、节能、安全、环保。
今天，任何一个购买新电动机或者希望对原有电动机进行大修的人，都应该仔细地计算一下：采用节能电动机是否更值得一般情况下采用节能电动机是明智的，因为它是降低电能费用最有效的措施。
在分析电动机的费用时—典型的运行时间是每年3000小时，共运行十年—购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。
运行费用几乎全部是电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。
尽管电动机的购置费用较高，但可以在一年以内回收。
然而上述计算不能单纯只看它的商业价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力—大约是每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
YBX3系列电动机的效率平均比YB2系列电动机高出2%～3%，具体见图2，高出部分的效率节约的电能费用要远远超出所增加的费用。
图2 YBX3与YB2系列电动机效率对比值以15kW-4P 电动机为例对YB2与YBX3原材料使用情况与节能情况进行对比分析，原材料的使用情况具体见表1。
表1 YB2和YBX3电动机原材料使用情况通过表1对比发现 YBX3 160L-4 15kW 电动机，铜重比 YB2 160L-4 15kW 高出43 %，硅钢片重比 YB2 160L-4 15kW 高出 %，铝重比YB2 160L-4 15kW 高出86 %。
按当前材料价格（漆包线万元/吨，铝万元/吨，元。
与YB2系列电动机相比，采用YBX3节约的电能见图3回收期可按下式计算：T — 回收期（h ）C —选用本系列电动机增加的费用（元） a —电能的价格，（1千瓦·时＝元）ηYB2—效率（％）ηYBX3—YBX3标准效率（％） P 2—电动机输出功率(kW)以上可见电动机在645 h 以内为回收期，回收期过后节约的运行费用即为净收入。
3 电动机型号定义电动机产品型号的组成及含义举例如下： Y B X3 160 L - 4 - W22kW 30kW 37kW 45kW 55kW 75kW 90kW极数机座长度(S表示短机座、M表示中机座、L表示长机座)中心高高效率（3表示第三次改型设计）隔爆型异步电动机4 产品系列型谱电动机产品系列型谱见表2。
表2 产品系列型谱5 环境与区域定义5.1 爆炸性气体环境爆炸性气体环境是指在大气条件下，气体、蒸气或雾状的可燃物质与空气构成的混合物，在该混合物中，燃烧将传遍整个未燃混合物的环境。
危险区域是指爆炸性气体环境大量出现或预期可能大量出现以致要求对电气设备的结构、安装和使用采取专门预防措施的区域。
根据爆炸性气体环境出现的频率和持续时间把危险场所分为0区，1区，2区。
5.2 温度组别温度组别是指爆炸性气体环境用电气设备按其最高表面温度划分的组别。
电气设备的最高表面温度必须低于爆炸性气体环境的引燃温度。
根据最高表面温度来选择设备，其中共有6个温度组别，温度分组见表3。
表3 II类电气设备的最高表面温度分组注：不是每台设备都做型式试验时，最高表面温度应在表中数值中减5℃。
6 引用标准GB 156-2007 标准电压GB/ 755 -2000 旋转电动机定额和性能（idt IEC 60034-1:1996）GB/T 旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC 60034-2:1972)GB/T 997-2008 旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC 60034-7:2001）GB 1971-2006 旋转电动机线端标志与旋转方向（IEC 60034-8:2002）GB/T 1993-1993 旋转电动机冷却方法（IC代码）GB 爆炸性气体环境用电气设备第1部分：通用要求（eqv IEC 60079-0:1998）GB 爆炸性气体环境用电器设备第2部分：隔爆型“d”（eqv IEC 60079-1:1990）GB/T 旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC 60072-1:1991)GB/T 旋转电动机整体结构的防护等级（IP代码）分级(IEC 60034-5：2000)GB 10068-2000 轴中心高为56 mm及以上电动机的机械振动振动的测量、评定及限值（idt IEC 60034-14:1996）GB 旋转电动机噪声测定方法及限值第3部分：噪声限值（IEC 60034-9:1988）GB 11021 电气绝缘的耐热性评定和分级GB 18613-2006 中小型三相异步电动机能效限定值及能效等级JB/T 8158-1999 电压为660 V及以下单速笼型三相异步电动机的起动性能IEC 60034-12：2002 旋转电动机第12部分：单速三相笼型异步电动机起动性能IEC 60085 电气绝缘耐热性分级7 工作条件a）温度：环境空气温度随季节而变化，但最高不超过+35℃（煤矿井下）或+40℃（工厂），环境空气最低温度为-15℃；b）海拔：不超过1000m；注：当环境空气温度、海拔与上述规定不同时按GB755规定；c）湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂），煤矿井下最大相对湿度不超过95%；d）额定频率：50Hz；e）额定电压：380V、660V、380/660V。
注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。
8 安装结构型式本系列电动机有三种基本安装结构型式及九种派生安装结构型式，见表4。
表4 安装结构型式及九种派生安装结构型式9 接线方法3kW及以下电机为Y接法，3kW以上电机为Δ接法，接线指示图见图5。
图5 接线指示图10 电动机结构示意图结构示意图见图6～8图。
1－密封圈2－端盖3－轴承4－接线盒5－定子6－转子7－接地牌8－波形弹簧片9－风罩10－风扇图6 YBX3 80～132 结构剖面示意图1－密封圈2－轴承外盖3－挡油环4－轴承5－端盖6－轴承内盖7－接线盒8－定子测温接线盒9－接地牌10－定子11－转子12－轴承测温接线盒13－波形弹簧片14－风罩15－风扇图7 YBX3 160～280 结构剖面示意图1－密封圈2－轴承外盖3－挡油环4－轴承5－端盖6－轴承内盖7－接线盒8-定子测温接线盒9－接地牌10－定子11－转子12－轴承测温接线盒13－波形弹簧片14－风罩15－风扇图8 YBX3 315～355 结构剖面示意图11 产品性能数据380V/50Hz产品性能数据见表5。
表5 产品性能数据12 YBX3 系列电动机外形及安装尺寸图a）机座带底脚、端盖上无凸缘的电动机数据见表6；外形尺寸图见图9～图11。
图9 YBX3 80～132 外形及安装尺寸图图10 YBX3 160～280 外形及安装尺寸图图11 YBX3 315～355 外形及安装尺寸图表6 机座带底脚、端盖上无凸缘的电动机数据. . . .v. . . .v.. . . ..b）卧式安装或立式安装，机座不带底脚、端盖上有凸缘（带通孔）的电动机数据见表7，外形尺寸图见图12～图14。
图12 YBX3 80～132 结构示意图图13 YBX3 160～280 结构示意图图14 YBX3 315～355 结构示意图表7 卧式安装或立式安装，机座不带底脚、端盖上有凸缘（带通孔）的电动机数据. . . .v. . . .v13 接线盒a）接线盒结构示意图见图15～图19，主要数据见表8。
图15 YBX3 80～112 示意图图16 YBX3 132～180 示意图图17 YBX3 200～225 示意图图18 YBX3 250～280 示意图图19 YBX3 315～355 示意图表8 主接线盒外形尺寸数据单位：mm 型号 A B C 1 2 3 4YBX3 80～112 169 169 116 M8×25 M5 M8×25 M5 YBX3 132～180 202 202 116 M10×30 M6 M10×30 M6 YBX3 200～225 235 235 148 M12×30 M8 M12×45 M8 YBX3 250～280 310 310 168 M12×40 M10 M12×50 M10 YBX3 315～355 360 360 200 M12×40 M16 M16×60 M16b）接线盒内电源的接线端子数量及规格和接地端子规格数据见表9。
