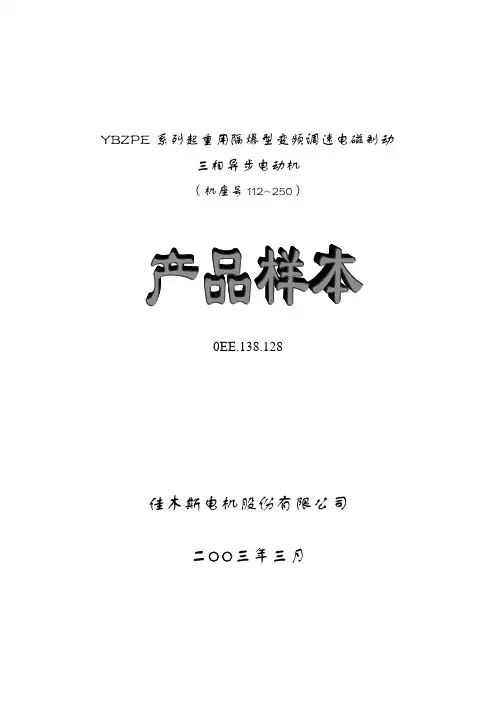

YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机（机座号112~250）0EE.138.128佳木斯电机股份有限公司二○○三年三月前言佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组后组建的股份制企业。

佳木斯电机股份有限公司位于美丽富饶的三江平原松花江畔的新兴工业城市——佳木斯市，是生产防爆电机、起重冶金电机、屏蔽电机和局部扇风机的创始企业，公司拥有进出口自营权。

现有职工2300多人，其中工程技术人员540多人。

产品有152个系列，11343个品种，60477个规格，年产130万千瓦，功率范围从0.12kW~10000kW。

公司拥有引进德国、日本、丹麦等国家的先进技术，高精密加工设备和先进的测试系统。

产品广泛应用于石油、化工、煤炭、冶金、交通、水利、电力、粮食、仓储、通讯、军工等领域，产品远销四十多个国家和地区，为我国卫星、火箭发射、核电站、核反应堆、葛州坝、三峡、南极长城站等高科技领域提供了可靠的驱动力。

与之相邻的佳木斯防爆电机研究所，是国家授权的防爆电气设备检验机关，是全国起重冶金电机、屏蔽电机产品检验中心和行业归口所，是集科学试验、检测、产品开发设计于一体的科学研究基地。

公司产品分获国优、部优、省优，并获得“国家标准化一级单位”，“全国用户满意企业”，“全国用户满意产品”等省级以上荣誉称号50多项，94年在电动机行业中首先通过了中国机械工业质量保证体系认证，取得了GB/T19001-ISO9001标准的质量体系认证证书。

佳木斯电机股份有限公司特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为已任，不断探索，不断前进，与您携手共同创建美好的未来。

1 概述YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机基础上派生的，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较宽的调速范围、较大的过载能力和较高的机械强度。

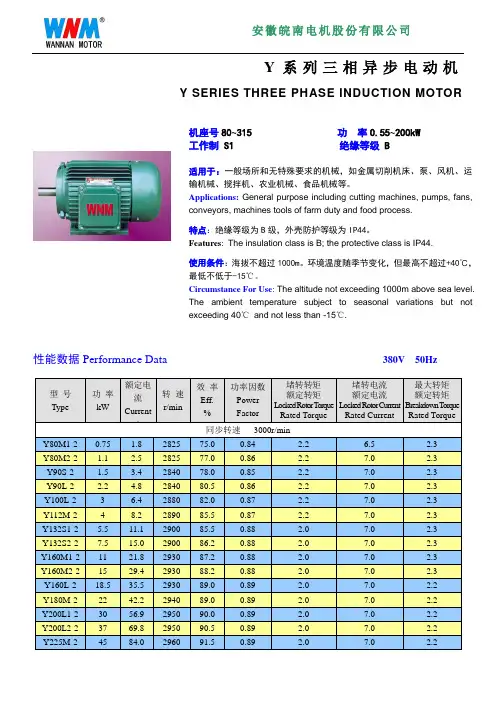

Y系列三相异步电动机Y SERIES T HREE P HASE INDUCT ION MOTOR机座号80~315 功率0.55~200kW工作制 S1 绝缘等级 B适用于：一般场所和无特殊要求的机械，如金属切削机床、泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Applications:General purpose including cutting machines, pumps, fans,conveyors, machines tools of farm duty and food process.特点：绝缘等级为B级，外壳防护等级为IP44。

Features:The insulation class is B; the protective class is IP44.使用条件：海拔不超过1000m。

环境温度随季节变化，但最高不超过+40℃，最低不低于-15℃。

Circumstance For Use:The altitude not exceeding 1000m above sea level.The ambient temperature subject to seasonal variations but notexceeding 40℃and not less than -15℃.性能数据Performance Data380V 50Hz常用的安装结构型式，以及适用的机座号见下表Conventional mounting type and suitable frame size are given in following table （with “√”)“√”表示可以制造生产的结构型式。

外形及安装尺寸 Dimensions mmB3B5B35外形及安装尺寸Dimensions mm V1。

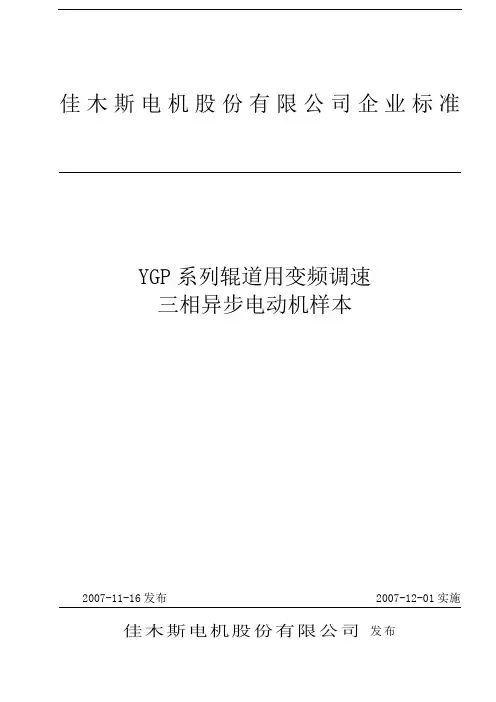

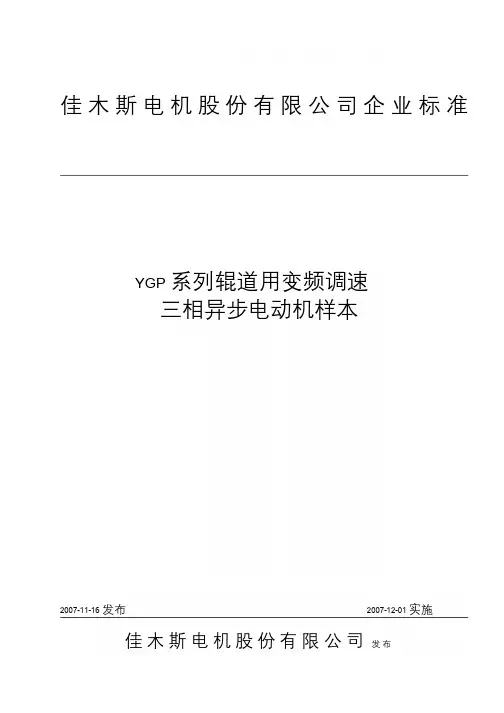

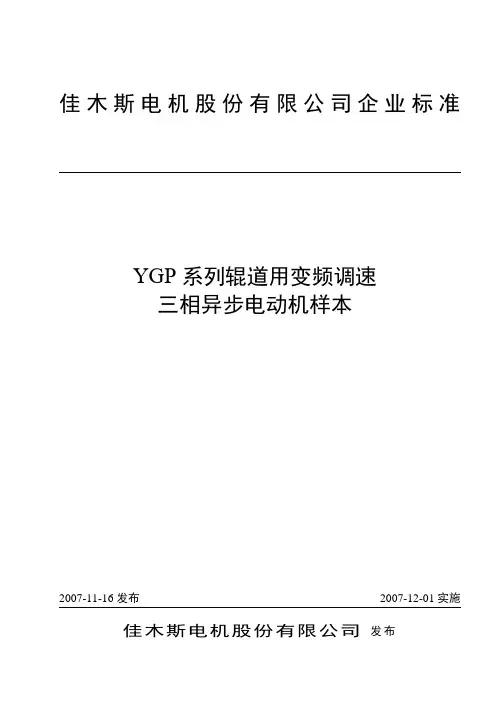

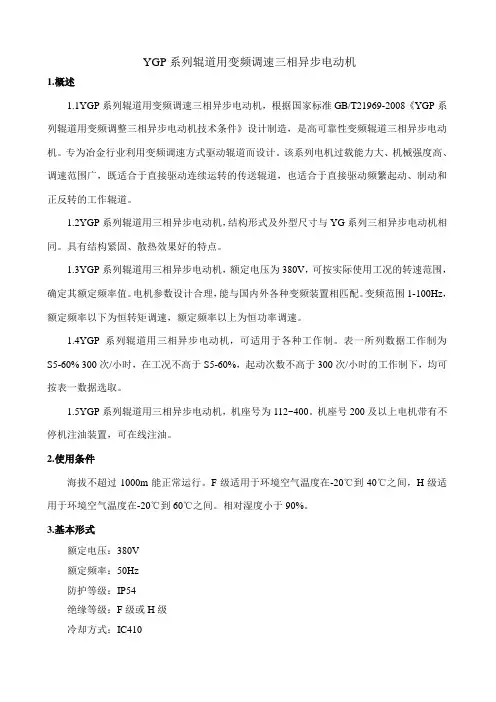

佳木斯电机股份有限公司企业标准YGP系列辊道用变频调速三相异步电动机样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (1)4 结构特点 (2)5 技术数据表 (2)6 外形尺寸及安装尺寸 (5)7 现场安装时的接口尺寸 (8)8 派生产品 (8)9 订货须知 (8)YGP系列辊道用变频调速三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YGP系列辊道用变频调速三相异步电动机是新一代高可靠性的变频用辊道电机，具有体积小、重量轻、性能好、使用可靠和维护方便的优点，其综合技术指标达到国际同类产品先进水平。

YGP系列辊道用变频调速三相异步电动机适用于频繁起制动、正反转、反接制动等恶劣条件下连续或断续工作，具有较大的调速范围、过载能力和机械强度，是冶金工业辊道传送的变频电机，也可用于3.3 环温F级绝缘适用于环境空气温度不超过40℃的一般场所，H级绝缘适用于环境空气温度不超过60℃的冶金场所，最低环境空气温度为-15℃，两种绝缘等级的电动机具有相同的技术参数。

（如果电动机指定在环境温度高于或低于上述规定适用时，应按GB755的规定处理）3.4 电压及频率额定电压：380V 允许电压偏差±5%额定频率：30Hz、50Hz 允许频率偏差±1%变频范围：（5-100）Hz，（5-额定频率为恒转距调速，额定频率-100Hz为恒功率调速）4 结构特点YGP系列辊道用变频调速三相异步电动机的绝缘等级分为F级和H级两种；防护等级IP54、IP55；安装结构方式为IM1001（机座号112-400）、IM3001（机座号112-250）；冷却方式为IC410；机座号200及以上电动机带有不停机注排油结构，可以不停机进行注油和排油，加长了维护周期，提高工作效率。

5 技术数据表表1、表2给出了基准工作制S5-60% 300次/小时时合理选择YGP系列辊道用变频调速三相异步电动机所最常用的技术数据，表1适用于380V、50Hz、4、6、8极的辊道电机（机座号112-400）；表2适用于380V、30Hz、6、8、10、12极的辊道电机（机座号200-400）；根据用户要求可提供其它任何电压及频率下的电机数据和相应产品。

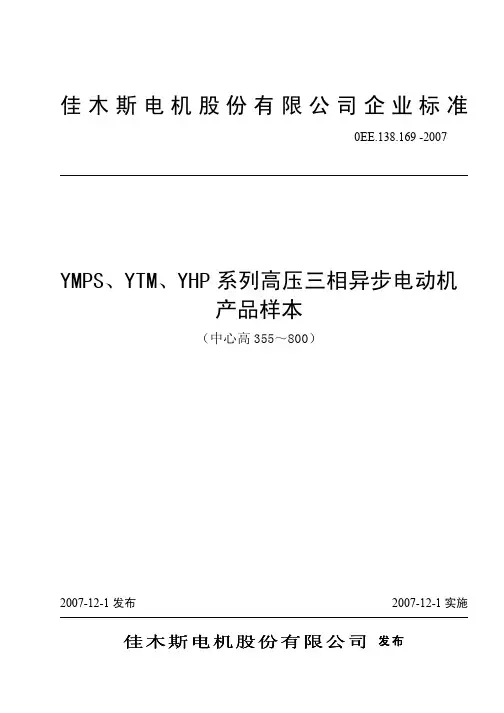

`YMPS、YTM、YHP系列高压三相异步电动机产品样本（中心高355～800）佳木斯电机股份有限公司发布YMPS、YTM、YHP系列高压三相异步电动机产品样本一、概述磨煤机用三相异步电动机，使用环境恶劣，起动频繁。

随着磨煤机制造技术的引进，我公司开发了相适应的YTM、YHP、YMPS系列磨煤机用三相异步电动机。

该系列电动机是我公司在九十年代引进国外先进技术，结合我公司几十年生产高压电机的经验，按照IEC标准和行业标准JB/T7128《YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件》开发的专用系列产品。

YTM系列为筒式磨煤机用三相异步电动机；YHP系列为碗式HP磨煤机用三相异步电动机；YMPS系列为碗式MPS磨煤机用三相异步电动机二、结构特点电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。

电机顶部安装空-空冷却器。

定子采用外装压结构，定子绕组采用F级绝缘材料，电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。

鼠笼转子有铸铝和铜条两种结构，采用先进可靠的铸铝工艺或焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。

轴承采用滚动轴承和滑动轴承两种形式，由电动机功率大小和转速高低而定，其防护等级为IP54或IP55，滚动轴承设有不停机注排油装置。

主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。

根据用户要求，可在定子绕组、轴承等重要部位加设测温装置，便于现场观察和远距离监控，以保证电动机安全可靠地运行。

三、采用的标准GB 755-2000 旋转电机定额和性能（neq IEC60034-1:1993）GB/T 997-1981 电机结构及安装型式代号(eqv IEC 60034-7:1972)GB/T 1993-1993 旋转电机冷却方法（eqv IEC60034-6:1991）GB/T 4772.2 旋转电机尺寸和输出功率等级第2部分: 机座号355-1000 和凸缘号1180-2360 (idt IEC 60072-2:1990)GB/T 4942.1-2001 旋转电机外壳防护分级（IP代码）（idt IEC60034-5:1991）GB 10068-2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idt IEC60034-14:1996）GB/T 10069.2-1998 旋转电机噪声测定方法及限值噪声简易测定方法(neq ISO 1680-2:1986)GB 10069.3-1988 旋转电机噪声测定方法及限值噪声限值（neq IEC60034-9）四、选型指南1. 型号的意义举例说明：Y TM 500 1 - 6极数（6极）铁心长代号电机中心高（500mm）TM系列为筒式磨煤机用；HP为碗式HP磨煤机用；MPS为碗式MPS磨煤机用异步电动机2. 系列型谱见表1、2、3表2 YHP系列(6kV)电动机型谱3.电压等级及频率电动机额定电压6kV，电源的额定频率为50Hz。

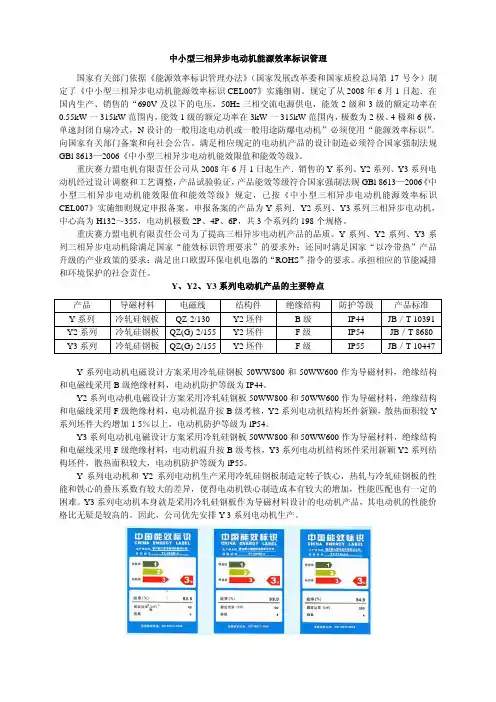

Y 系列电动机简介Y 系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是最新设计的基本系列。

符合IEC标准的有关规定。

具有高效、节能，起动转矩大，噪声低，振动小，可靠性高，使用维修方便等特点。

广泛应用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削机床、泵、风机、农业机械、搅拌机、运输机械和食品机械等。

使用条件环境温度： -15oC <40oC 海拔：不超过1000m 额定电压：380V、可选220-760V之间任何电压值额定频率：50Hz、60Hz 防护等级：IP44、IP54、IP55 绝缘等级：B、F 冷却方式 : ICO141工作方式：S1 接法：3kW及以下Y接法，4kW及以上为△接法。

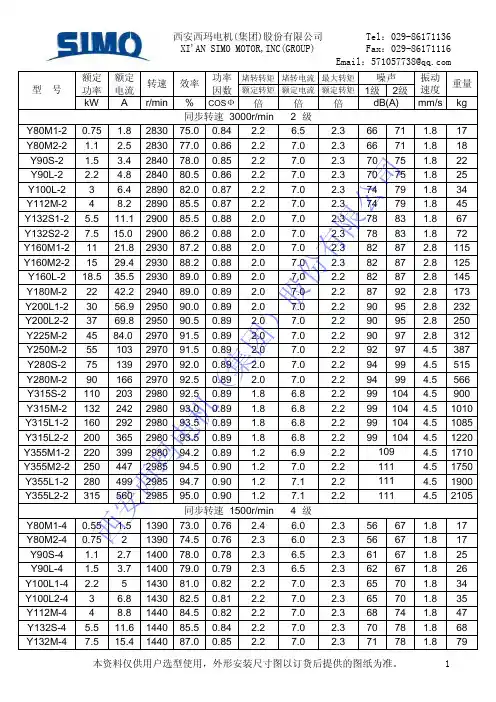

技术参数 (380V 50Hz)0M-4 55 75 102.5 0.88 92.6 1480 2 7 2.2Y250M-6 37 50 72 0.86 90.8 980 1.7 6.5 2Y250M-8 30 40 63 0.8 90.5 740 1.8 6 2外形及安装尺寸安装尺寸 (mm) 外形尺寸(mm)机座号A B C D E F G H K M N P R S T AB AC AD HD HF L Y80 125 100 50 19 40 6 15.5 80 10 165 130 200 0 12 3.5 165 175 150 175 185 290 Y90S 140 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 195 315 Y90L 140 125 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 195 340 Y100L 160 140 70 28 60 8 24 100 12 215 180 250 0 15 4.0 205 215 180 245 245 380 Y112M 190 140 70 28 60 8 24 112 12 215 180 250 0 15 4.0 245 240 190 265 265 400 Y132S 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 315 475 Y132M 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 315 515 Y160M 245 210 108 42 110 12 37 160 15 300 250 350 0 19 5.0 325 325 255 385 385 600 Y160L 245 254 108 42 110 12 37 160 15 300 250 350 0 19 5.00 325 325 255 385 385 645 Y180M 279 241 121 48 110 14 42 180 15 300 250 350 0 19 5.0 355 360 285 430 430 670 Y180L 279 279 121 48 110 14 42 180 15 300 250 350 0 19 5.0 355 360 285 430 430 710 Y200L 318 305 133 55 110 16 49 200 19 350 300 400 0 19 5.0 395 400 310 475 475 775 Y225S 356 286 149 60 110 16 49 225 19 400 350 450 0 19 5.0 435 435 345 520 520 820 Y225M 356 311 149 55 110 16 49 225 19 400 350 450 0 19 5.0 435 435 345 520 520 815Y250M-406 349 168 60 140 18 53 250 24 500 450 550 0 19 5.0 490 515 385 575 575 930 2Y250M-406 349 168 65 140 18 58 250 24 500 450 550 0 19 5.0 490 515 385 575 575 930 4,6,8安装尺寸 (mm) 外形尺寸(mm)机座号A B C D E F G H K M N P R S T AB AC AD HD HF LY80 125 100 50 19 40 6 15.5 80 10 165 130 200 0 12 3.5 165 175 150 175 185 290Y90S 140 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 195 315Y90L 140 125 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 195 340Y100L 160 140 70 28 60 8 24 100 12 215 180 250 0 15 4.0 205 215 180 245 245 380Y112M 190 140 70 28 60 8 24 112 12 215 180 250 0 15 4.0 245 240 190 265 265 400Y132S 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 315 475Y132M 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 315 515Y160M 245 210 108 42 110 12 37 160 15 300 250 350 0 19 5.0 325 325 255 385 385 600Y160L 245 254 108 42 110 12 37 160 15 300 250 350 0 19 5.00 325 325 255 385 385 645Y180M 279 241 121 48 110 14 42 180 15 300 250 350 0 19 5.0 355 360 285 430 430 670Y180L 279 279 121 48 110 14 42 180 15 300 250 350 0 19 5.0 355 360 285 430 430 710Y200L 318 305 133 55 110 16 49 200 19 350 300 400 0 19 5.0 395 400 310 475 475 775Y225S 356 286 149 60 110 16 49 225 19 400 350 450 0 19 5.0 435 435 345 520 520 820Y225M 356 311 149 55 110 16 49 225 19 400 350 450 0 19 5.0 435 435 345 520 520 815Y250M-406 349 168 60 140 18 53 250 24 500 450 550 0 19 5.0 490 515 385 575 575 930 2继续阅读。

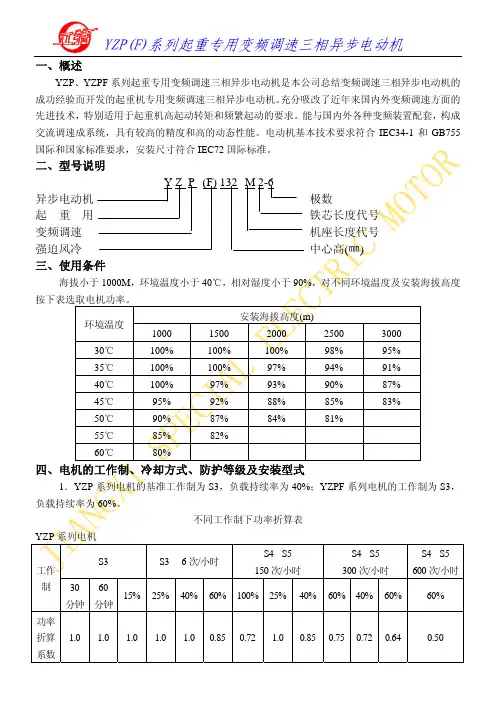

YZP(112-400)系列起重及冶金用变频调速三相异步电动机样本目次1 概述 02 选型指南 03 现场应用条件 (2)4 结构特点 (2)5 技术数据表 (4)6 外形及安装尺寸 (4)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YZP系列起重及冶金用变频调速三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YZP(112-400)系列起重及冶金用变频调速三相异步电动机主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。

2.1．型号的意义Y Z P 132 M1 - 66极M机座1号铁心长中心高为132mm变频调速起“重”及冶金用“异”步电动机2.2．系列型谱见表1表12.3．电动机的绝缘等级；通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同，空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m，最高环境温度不超过40℃为基础时，B级绝缘为80K，F 级绝缘为105K；H级绝缘为125K。
