YBX3系列隔爆型三相异步电动机(机座号：80～400)产品样本代号：0AP.138.0147南阳防爆集团股份有限公司2012年10月27 日目 录1. 2.防爆基础知识 ............................................................. 2 产品概述 .. (2)3. 型号说明 ................................................................. 3 4. 结构说明 ................................................................. 3 使用条件 ................................................................. 4 技术数据 ................................................................. 4 结构及安装和外形尺寸 ..................................................... 6 订货指南 .. (9)隔爆型无铠格兰接头 (17)隔爆型铠装格兰接头 (18)5. 6. 7. 8.附录 A附录 B1. 防爆基础知识 1.1电气设备分类I I 类 除煤矿外的其他爆炸性气体环境用电气设备。
I I 类爆炸性气体的特性进一步分类为: IIA 、IIB 、IIC 。
I I 类常见可燃性气体、蒸气、温度组别举例见表 1III 类 用于除煤矿以外的爆炸性粉尘环境，III 类再分类：IIIA 类：可燃性飞絮 ； IIIB 类：非导电性粉尘；IIIC 类：导电性粉尘；表 1级 组别别T1T2 T3T4 甲烷、醋酸乙烷、丙烷、 丁醇、丁烷、乙醇、 环己烷、戊烷、已烷、庚 乙醛IIA 苯乙烯、苯、二甲苯、 丙烯、乙苯、甲醇、 烷、辛烷、煤油、甲苯、一氧化碳 丙醇 柴油、车用汽油、癸烷 丙炔、环丙烷、焦炉煤 环氧乙烷、乙烯、 二甲醚、四氢糠醚、 乙基甲基醚、 丁烯醛、丙烯醛、硫化氢 二乙醚、四氟乙烯IIBIIC 气 氢 1,2-环氧丙烷乙炔1.2不同温度组别对应表面最高温度见表 2表 2T1 爆 炸 性 混 合 物 组 别 T2 T3 T4 电机表面最高允许温度（℃）户外 户内440 450290 300190 200125 1351.3防爆原理隔爆型“Ex d ”电机是防爆电机的一种形式，其原理是将设备在正常运行时，将可能 产生火花、电弧或危险高温的部件置于隔爆外壳内，隔爆外壳能承受内部压力而不致损坏， 并能保证内部的火焰气体通过间隙传播时，降低能量，不足以引爆壳外的气体。
为顾客提供全寿命服务方案P r o v i d i n g l i f e t i m e s o l u t i o n s f o r o u r c u s t o m e r sYBX3系列高效率隔爆型 三相异步电动机 S e r i e s Y B X3H i g h E f f i c i e n c y L o w V o l t a g e F l a m e p r o o f3P h a s e I n d u c t i o n M o t o r机座号63～400卧龙电气南阳防爆集团股份有限公司WOLONG ELECTRIC NANYANG EXPLOSION PROTECTION GROUP CO., LTD.目录1.产品概述 (2)2.用途 (2)3.型号说明 (2)4.执行标准 (2)5.基本特征 (3)6.技术数据 (6)7.结构及安装和外形尺寸 (8)8.订货指南 (8)1.产品概述YBX3系列低压高效率隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机。
具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。
2.用途适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。
是理想的动力设备。
3.型号说明3.1 电动机防爆标志代表的意义：Ex d ⅡB T4 Gb标志（防爆）设备保护级别（Gb）电气设备防爆型式（隔爆型）温度组别（T4）电气设备类别级别（Ⅱ类B级）3.2电动机型号代表意义示例：Y B X 3 - 355 M 1 - 4 W异步电动机特殊环境代号(户外型)隔爆型极数( 4极)高效率铁心长代号（1号铁心长）设计序号机座长度(M表示中机座)机座的轴中心高(355mm)4.执行标准4.1GB 755 旋转电机 定额和性能4.2GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)4.3GB/T 1032 三相异步电动机试验方法4.4GB/T 1993 旋转电机冷却方法4.5GB 1971 旋转电机 线端标志与旋转方向4.6GB/T 4772 旋转电机尺寸和输出功率等级4.7GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP代号）分级4.8GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值4.9GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法4.10GB/T 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值4.11GB 14711 中小型旋转电机安全要求4.12GB 3836.1 爆炸性环境 第1部分：设备 通用要求4.13GB 3836.2 爆炸性环境 第2部分: 由隔爆外壳“d” 保护的设备4.14GB 3836.3 爆炸性环境 第3部分: 由增安型“e”保护的设备4.15GB 50058 爆炸和火灾危险环境电力装置设计规范5.基本特征5.1机座号：63～400。
YB3三相异步电动机样本
YB3三相异步电动机是一种常见的工业用电机，其样本可分为单行本和多行本两种版本。
单行本样本通常包含以下内容：
1.封面：封面上标有产品的名称“YB3三相异步电动机样本”，以及制造商的名称和标志。
2.目录：目录列明了样本中各个章节的内容，便于读者查找和阅读。
3.产品概述：产品概述介绍了YB3三相异步电动机的基本信息，包括产品型号、额定功率、额定电压、额定频率等。
同时，还附带了产品的尺寸和重量信息。
4.产品特点：产品特点部分详细介绍了YB3三相异步电动机的特点和优势，比如高效能、节能环保、可靠稳定等。
5.技术参数：技术参数部分包括了YB3三相异步电动机的各项技术指标，比如额定功率、额定电压、额定频率、额定转速、额定电流等。
6.产品结构：产品结构部分介绍了YB3三相异步电动机的内、外部结构，包括定子、转子、绕组、轴承、接线端子等部件的结构和布置。
7.工作原理：工作原理部分解释了YB3三相异步电动机的工作原理，包括旋转磁场的产生和其对转子的作用机制。
8.安装使用：安装使用部分详细介绍了YB3三相异步电动机的安装和使用方法，包括安装位置选定、电机接线、电机运行前的准备等。
还提供了电机的常见故障排除方法。
9.维护保养：维护保养部分介绍了YB3三相异步电动机的维护保养方法，包括定期检查、清洁、润滑、维修等，以延长电机的寿命。
10.应用范围：应用范围部分列出了YB3三相异步电动机适用的各个领域和行业，比如石油化工、冶金工业、煤炭行业等。
11.附录：附录部分包括一些常用的技术数据表格、接线示意图、安装图纸等，以供读者参考和使用。
YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者：————————————————————————————————日期：YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。
1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。
目录首先，感谢您选用我公司生产的高效率隔爆型三相异步电动机，在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1、概述 (3)2、电动机型号及代表意义 (3)3 、电动机的使用条件 (3)4、电动机的结构说明 (4)5、电动机防爆要点 (4)6、电动机的操作与使用要求 (5)7、电动机的维护和修理 (6)8、动机常见故障及处理方法： (8)9 、电动机的贮存、运输 (10)附图1 (11)附图2 (12)附图3 (13)附图4 (14)附图5 (15)附图6 (16)附图7 (16)附图8 (16)附图9 (16)附图10 (17)执行标准情况说明:YB3系列按企业标准Q/NF010.2-2012《YB3及YB3-W、YB3-WF1、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机技术条件(机座号63～450) 》制造.YBX3系列按企业标准Q/NF215.2-2012《YBX3及YBX3-W、YBX3-WF1、YBX3-TH、YBX3-THW、YBX3-TA、YBX3-TAW系列高效率隔爆型三相异步电动机技术条件（机座号63～450）》制造.YB3及YBX3系列隔爆型三相异步电动机的防爆性能均符合国家标准GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定；同时符合IEC 60079-0：2007《爆炸性环境第0部分：设备通用要求》和IEC 60079-1：2007《爆炸性环境第1部分：由隔爆外壳“d”保护的设备》的规定。
安全警示：1.使用前必须仔细阅读本：《使用说明书》。
2.严禁带电拆卸任何隔爆零部件，断电后待外壳温度降至环温，方可打开电机外壳部件。
3.检修后组装时，如果紧固用螺钉及螺栓损坏需更换时,其强度应不低于原配螺钉及螺栓的强度,螺钉及螺栓必须拧到位，固定紧。
-2008佳木斯电动机股份有限公司技术文件YBX3系列隔爆型高效率三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YBX3系列隔爆型高效率三相异步电动机（机座号80～355）样本1 概述YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机符合国家标准GB 《爆炸性气体环境用电气设备第1部分：通用要求》和GB 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
分为I类和II类，I类：煤矿用电气设备，防爆标志为ExdI；II类：除煤矿外的其它爆炸性气体环境，防爆标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。

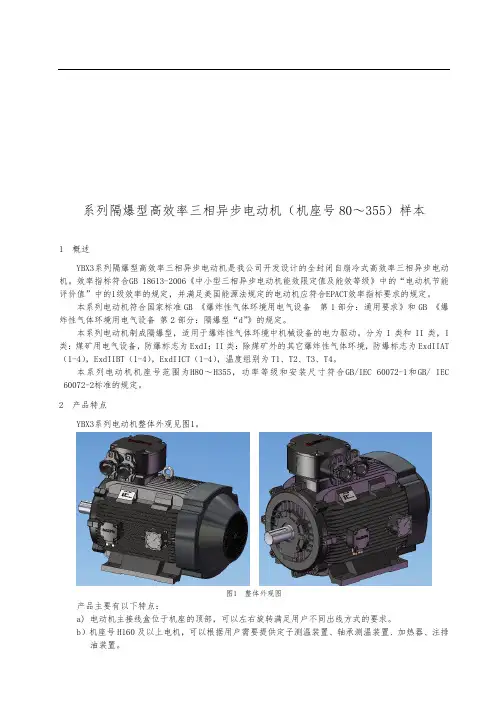

2 产品特点YBX3系列电动机整体外观见图1。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
b）机座号H160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。
c) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
d) 电动机采用F级绝缘系统，温升按B级考核，从而延长电机的使用寿命。
e) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。
f) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
系列隔爆型高效率三相异步电动机（机座号80～355）样本1 概述YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机符合国家标准GB 《爆炸性气体环境用电气设备第1部分：通用要求》和GB 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
分为I类和II类，I 类：煤矿用电气设备，防爆标志为ExdI；II类：除煤矿外的其它爆炸性气体环境，防爆标志为ExdIIAT （1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。
2 产品特点YBX3系列电动机整体外观见图1。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
b）机座号H160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。
c) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
d) 电动机采用F 级绝缘系统，温升按B 级考核，从而延长电机的使用寿命。
e) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。
f) 适用于各种应用场合，如：“W ”、“TH ”、“WTH ”、“F1”、“F2”、“WF1”及“WF2”，其中：W 为户外防轻腐蚀；TH 为湿热；WTH 为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
YB3系列隔爆型三相异步电动机规格型号技术参数表一、防爆基础知识1.防爆电动机使用场所防爆危险区分为：0区、1区、2区（见下表）2.电气设备分类Ⅰ类：煤矿井下电气设备。
Ⅰ类爆炸性气体环境主要为甲烷。
Ⅱ类：除煤矿外的其他爆炸性气体环境用电气设备。
Ⅱ类爆炸性气体的特性进一步分类为：ⅡA、ⅡB、ⅡC。
Ⅱ类常见可燃性气体、蒸汽、温度见下表。
不同温度组别对应电机表面最高温度见下表3.防爆原理隔爆型“Ex d”电机是防爆电机的一种形式，其原理是将设备在正常运行时，将可能产生火花、电弧或文献高温的部件至于隔爆外壳内，隔爆外壳能承受内部压力而不至损坏，并能保证内部的火焰气体通过间隙传播时，降低能力，不足以引爆壳外的气体。
二、产品概述YB3系列隔爆型三相异步电动机是YB系列的更新换代产品，是防爆电机基本系列，本系列电动机具有体积小、重量轻，外形美观、运行安全可靠、寿命长，性能优良，安装使用维护方便的特点。
本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。
本系列电动机防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，也符合IEC79-1，BS4683和EN50018的规定，制成隔爆型。
防爆标志为Exd Ⅰ、Exd ⅡAT4、Exd ⅡBT4、Exd ⅡCT4适用于有爆炸性气体混合物存在的场所。
Exd Ⅰ适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。
Exd ⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
Exd ⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
Exd ⅡCT4适用于工厂用Ⅱ类C级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
佳木斯电动机股份有限公司技术文件YBX3系列隔爆型高效率三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YBX3系列隔爆型高效率三相异步电动机（机座号80～355）样本1 概述YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机符合国家标准GB 3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB 3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
分为I类和II类，I 类：煤矿用电气设备，防爆标志为ExdI；II类：除煤矿外的其它爆炸性气体环境，防爆标志为ExdIIAT （1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。
2 产品特点YBX3系列电动机整体外观见图1。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
b）机座号H160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。
c) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
d) 电动机采用F级绝缘系统，温升按B级考核，从而延长电机的使用寿命。
e) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。
f) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
g) 优良的起动特性。
h) 电动机的高质量保证了很高的运行可靠性。
i) 高效、节能、安全、环保。
今天，任何一个购买新电动机或者希望对原有电动机进行大修的人，都应该仔细地计算一下：采用节能电动机是否更值得？一般情况下采用节能电动机是明智的，因为它是降低电能费用最有效的措施。
在分析电动机的费用时—典型的运行时间是每年3000小时，共运行十年—购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。
运行费用几乎全部是电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。
尽管电动机的购置费用较高，但可以在一年以内回收。
然而上述计算不能单纯只看它的商业价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力—大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
YBX3系列电动机的效率平均比YB2系列电动机高出2%～3%，具体见图2，高出部分的效率节约的电能费用要远远超出所增加的费用。
图2 YBX3与YB2系列电动机效率对比值以15kW-4P 电动机为例对YB2与YBX3原材料使用情况与节能情况进行对比分析，原材料的使用情况具体见表1。
表1 YB2和YBX3电动机原材料使用情况YB2 160L-4 15kW 高出13.5 %，铝重比YB2 160L-4 15kW 高出86 %。
按当前材料价格（漆包线3.5万元/吨，铝1.45万元/吨，B50AH470硅钢板0.8万元/吨），有效材料费用增加265元。
与YB2系列电动机相比，采用YBX3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能见图3图3 每年节约的电能22kW 30kW 37kW 45kW 55kW 75kW 90kW22kW 30kW 37kW 45kW 55kW 75kW 90kW()h a P CT Y 64565.0929.01894.0115265113BX YB22≈⨯⎪⎭⎫ ⎝⎛-⨯=⋅⎪⎪⎭⎫⎝⎛-∆=ηηT — 回收期（h ）C —选用本系列电动机增加的费用（元） a —电能的价格，（1千瓦·时＝0.65元）ηYB2—效率（％）ηYBX3—YBX3标准效率（％） P 2—电动机输出功率(kW)以上可见电动机在645 h 以内为回收期，回收期过后节约的运行费用即为净收入。
3 电动机型号定义电动机产品型号的组成及含义举例如下： Y B X3 160 L - 4 - W环境代号 F1-户内防中等腐蚀型F2-户内防强腐蚀型 WF1-户外防中等腐蚀型 WF2-户外防强腐蚀型 TH-湿热带 TA-干热带 G-高原极数机座长度(S 表示短机座、M 表示中机座、L 表示长机座) 中心高高效率（3表示第三次改型设计） 隔爆型 异步电动机4 产品系列型谱电动机产品系列型谱见表2。
表2 产品系列型谱5 环境与区域定义5.1 爆炸性气体环境爆炸性气体环境是指在大气条件下，气体、蒸气或雾状的可燃物质与空气构成的混合物，在该混合物中，燃烧将传遍整个未燃混合物的环境。
危险区域是指爆炸性气体环境大量出现或预期可能大量出现以致要求对电气设备的结构、安装和使用采取专门预防措施的区域。
根据爆炸性气体环境出现的频率和持续时间把危险场所分为0区，1区，2区。
5.2 温度组别温度组别是指爆炸性气体环境用电气设备按其最高表面温度划分的组别。
电气设备的最高表面温度必须低于爆炸性气体环境的引燃温度。
根据最高表面温度来选择设备，其中共有6个温度组别，温度分组见表3。
表3 II类电气设备的最高表面温度分组注：不是每台设备都做型式试验时，最高表面温度应在表中数值中减5℃。
6 引用标准GB 156-2007 标准电压GB/ 755 -2000 旋转电动机定额和性能（idt IEC 60034-1:1996）GB/T 755.2-2003 旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC 60034-2:1972) GB/T 997-2008 旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC 60034-7:2001）GB 1971-2006 旋转电动机线端标志与旋转方向（IEC 60034-8:2002）GB/T 1993-1993 旋转电动机冷却方法（IC代码）GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求（eqv IEC 60079-0:1998）GB 3836.2-2000 爆炸性气体环境用电器设备第2部分：隔爆型“d”（eqv IEC 60079-1:1990）GB/T 4772.1-1999 旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC 60072-1:1991)GB/T 4942.1-2006 旋转电动机整体结构的防护等级（IP代码）分级(IEC 60034-5：2000)GB 10068-2000 轴中心高为56 mm及以上电动机的机械振动振动的测量、评定及限值（idt IEC 60034-14:1996）GB 10069.3-2006 旋转电动机噪声测定方法及限值第3部分：噪声限值（IEC 60034-9:1988）GB 11021 电气绝缘的耐热性评定和分级GB 18613-2006 中小型三相异步电动机能效限定值及能效等级JB/T 8158-1999 电压为660 V及以下单速笼型三相异步电动机的起动性能IEC 60034-12：2002 旋转电动机第12部分：单速三相笼型异步电动机起动性能IEC 60085 电气绝缘耐热性分级7 工作条件a）温度：环境空气温度随季节而变化，但最高不超过+35℃（煤矿井下）或+40℃（工厂），环境空气最低温度为-15℃；b）海拔：不超过1000m；注：当环境空气温度、海拔与上述规定不同时按GB755规定；c）湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂），煤矿井下最大相对湿度不超过95%；d）额定频率：50Hz；e）额定电压：380V、660V、380/660V。
注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。
8 安装结构型式本系列电动机有三种基本安装结构型式及九种派生安装结构型式，见表4。
表4 安装结构型式及九种派生安装结构型式型号基本安装结构派生的安装型式采用IMB5型IMB3 采用IMB35型IMB3 IMB35 IMB5IMV1 IMV3 IMV5 IMV6 IMB6 IMB7 IMB8 IMV15 IMV3611 产品性能数据380V/50Hz产品性能数据见表5。
表5 产品性能数据表5（续）表5（续）表5（续）表5（续）0EE.138.164-2008 表6 机座带底脚、端盖上无凸缘的电动机数据单位：mm150EE.138.164-2008 表7 卧式安装或立式安装，机座不带底脚、端盖上有凸缘（带通孔）的电动机数据单位：mm1713 接线盒a）单位：mmb）接线盒内电源的接线端子数量及规格和接地端子规格数据见表9。
表9 接线端子数量及规格和接地端子规格数据c）接线盒密封圈尺寸（用户进线电缆外径尺寸）。
根据电动机电流的大小，使用条件，正确选用电缆，进入接线盒中的电缆直径要与密封圈的孔径相符，橡套电缆、铠装橡套电缆用密封圈内径切有多个同心圆，可根据电缆直径选择密封圈内径，保证压上接线斗后使密封圈与电缆之间，密封圈与接线盒座间无间隙，密封圈示意见图20，主要尺寸见表10。
表10 橡套电缆、铠装橡套电缆接线盒用密封圈主要尺寸单位：mm表11 钢管布线电缆、铠装钢管布线电缆接线盒进线口处螺纹规格14 轴承14.1 轴承型号中心高H80～H355轴承型号见表12。
表12 轴承型号最大径向力：径向负载的最大允许径向力F0（单位：N）是基于以下前提条件而言的，即负载力的作用线(即皮带轮的中心)必须在自由轴伸的长度以内(长度为X)，长度X(mm)是从轴肩到F力作用线之间的距离。
因此，长度X max就是轴伸的总长度,50Hz情况下的最大径向力，基本结构型式见表13。
表13 50Hz情况下的最大径向力对照表16 订货须知订货时须注明电动机型号、极数、额定功率、额定电压、频率、安装结构型式、防爆标志、防护等级、接线盒进线方式（未注明进线方式默认为“橡套电缆进线”）与出线方式（一斗六端子或二斗六端子）等。
