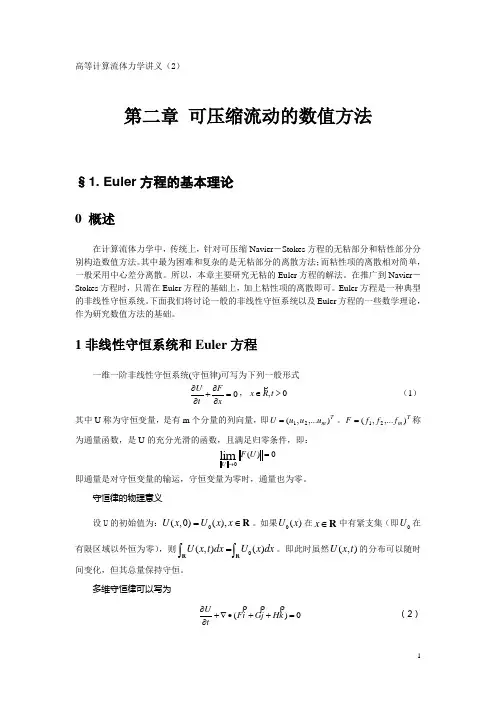

高等计算流体力学讲义（2）第二章 可压缩流动的数值方法§1. Euler 方程的基本理论 0 概述在计算流体力学中，传统上，针对可压缩Navier －Stokes 方程的无粘部分和粘性部分分别构造数值方法。

其中最为困难和复杂的是无粘部分的离散方法；而粘性项的离散相对简单，一般采用中心差分离散。

所以，本章主要研究无粘的Euler 方程的解法。

在推广到Navier －Stokes 方程时，只需在Euler 方程的基础上，加上粘性项的离散即可。

Euler 方程是一种典型的非线性守恒系统。

下面我们将讨论一般的非线性守恒系统以及Euler 方程的一些数学理论，作为研究数值方法的基础。

1非线性守恒系统和Euler 方程一维一阶非线性守恒系统(守恒律)可写为下列一般形式=∂∂+∂∂xF tU ，0,>∈t R x（1）其中U 称为守恒变量，是有m 个分量的列向量，即T m u u u U ),...,(21=。

T m f f f F ),...,(21=称为通量函数，是U 的充分光滑的函数，且满足归零条件，即：0)(lim=→U F U即通量是对守恒变量的输运，守恒变量为零时，通量也为零。

守恒律的物理意义设U 的初始值为：0(,0)(),U x U x x =∈R 。

如果0()U x 在x ∈R 中有紧支集（即0U 在有限区域以外恒为零），则0(,)()U x t dx U x dx =⎰⎰RR。

即此时虽然(,)U x t 的分布可以随时间变化，但其总量保持守恒。

多维守恒律可以写为)(=++∙∇+∂∂k H j G i F tU（2）守恒律的空间导数项可以写为散度形式。

守恒系统（1）可以展开成所谓拟线性形式)(=∂∂+∂∂xU U A tU （3）A 是m m ⨯矩阵，称为系数矩阵或Jacobi 矩阵，其具体形式为111122221212.........m m m m mm f f f u u u f f f u u u A f f f u u u ∂∂∂⎡⎤⎢⎥∂∂∂⎢⎥∂∂∂⎢⎥⎢⎥∂∂∂=⎢⎥⎢⎥⎢⎥∂∂∂⎢⎥∂∂∂⎢⎥⎣⎦（4），容易验证：F U Axx∂∂=∂∂，通常也记F A U∂=∂。

第二章 流体运动学只研究流体运动, 不涉及力、质量等与动力学有关的物理量。

§2.1 流体运动的描述 两种研究方法:(1)拉格朗日(Lagrange)法: 以流场中质点或质点系为研究对象, 从而进一步研究整个流体。

理论力学中使用的质点系力学方法，难测量，不适用于实用理论研究。

(2)欧拉(Euler)法: 将流过空间的流体物理参数赋予各空间点（构成流场），以空间各点为研究对象，研究其物理参数随时间t ，位置（x ，y ，z ）的变化规律。

易实验研究，流体力学的主要研究方法。

两种研究方法得到的结论形式不同，但结论的物理相同。

可通过一定公式转换。

1. 拉格朗日法有关结论质点： r=r （t ） dt d rV = dtd dt d V r a ==22x=x （t ） dt dxu = 22dtx d a x =y=y （t ） dtdyv = 22dt y d a y =p=p （t ） T=T （t ） .. .. .. .. .. .. .. .. 质点系：x=x （t,a,b,c ） p=p （t,a,b,c ） T=T （t,a,b,c ） .. .. .. .. .. .. .. ..(a, b, c)是质点系各质点在t ＝t 0时刻的坐标。

(a, b, c)不同值表不同质点2. 欧拉法物理量应是时间t 和空间点坐标x, y,z 的函数u ＝u(x, y, z, t) p ＝p(x, y, z, t) T ＝T(x, y, z, t) 3. 流体质点的随体导数！！流体质点的随体导数：流体质点物理参数对于时间的变化率。

简称为质点导数。

例：质点速度的随体导数（加速度）dt d V 质点分速度的随体导数dtdu质点压力的随体导数dtdp质点温度的随体导数dt dT.. .. .. .. .. .. 质点导数是拉格朗日法范畴的概念。

流体质点随体导数式---随体导数的欧拉表达式dt d V =z wy v x u t t∂∂+∂∂+∂∂+∂∂=∇⋅+∂∂V V V V V V Vdt du =z u w y u v x u u t u u tu∂∂+∂∂+∂∂+∂∂=∇⋅+∂∂Vdt dT =z T w y T v x T u t T T tT∂∂+∂∂+∂∂+∂∂=∇⋅+∂∂V普遍形式： dt dF =z F w y F v x F u t F F tF∂∂+∂∂+∂∂+∂∂=∇⋅+∂∂VF t )(∇⋅+∂∂=V证其一： dt d V =V V V∇⋅+∂∂t 由 dt d V=tt ∆-→∆V V 'lim 0因 V=V （x ，y , z,t ）V ’=V （x+Δx ，y+Δy ,z+Δz,t+Δt ）所以 V ’=V++∆∂∂x x V +∆∂∂y y V z z∆∂∂V t t ∆∂∂+V 代入上式得dt d V==∆∆∂∂+∂∂∆+∂∂∆+∂∂∆→∆tt z z y x xt tV V y V V lim 0V V V z V y V x V t V ∇⋅+∂∂=∂∂+∂∂+∂∂+∂∂=tw v u 可见, 在欧拉法中质点速度的随体导数(即加速度)由两部分组成。

140第六章、 流體動量分析（Momentum analysis offlow systems ）牛頓第二定率 – 動量守衡牛頓第二定律： ∑===F dtV m d dt V d m a m)({}⎭⎬⎫⎩⎨⎧++=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧)(viscous pressure forcces surface force body system the of m om entum the of change of rate tim e⎰∑=syssys F V d V Dt Dρ 假設系統與控制容積於時間 t 時互相重疊，如下圖所示：∑∑=CVcoincident the of contents sys F F則由雷諾轉換定理，∑∑⎰⎰⎰⎰-+∂∂=∙+∂∂=in in in in out out out out CVCS CVsys V A V V A V V d V t dA n V V V d V t V d V Dt D ρρρρρρ)(或141⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧....V C the of out m om entum of flow of rate net V C coincident the of m om entum the of change of rate tim e system coincident the of m om entum the of change rate tim e 故以控制容積而言∑∑∑⎰⎰⎰=-+∂∂=∙+∂∂CVtheof contents in in in in out out out out CV CS CVF V A V V A V V d V t dA n V V V d V t ρρρρρ)( （注意：上式中，每一項單位均為 kg.m/s ，並為一向量方程式，故有三分量。

） 此式可以下式表示之：∑=+-CVtheof contents F S I O∑=⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧⋅+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⋅-⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⋅ii F s m kg CV the in m om entum of rate torage S s m kg m om entum of rate nflow I s m kg m om entum of rate utflow O )/()/()/(此為控制容積法表示之動量守衡定律。

流体力学一、流体静力学基础 包括内容三部分：01流体主要物理特性与牛顿内摩擦定律 02流体静压强 03流体总压力01流体主要物理特性与牛顿内摩擦定律 水银的密度13.6g/cm 3重度γ（也成为容重，N/m3），单位体积流体所具有的能量。

=g γρ流体的压缩系数：1=pa d dV V dp dpρρβ-=-（单位:） ，β值越大，流体的压缩性也越大。

压缩系数的倒数成为流体的弹性模量，用表示，21()dpdV V β=-k=单位:pa=N/m流体的体膨胀系数a ：1=(:)d dVV a T dT dTρρ--=单位质量力：大小与流体的质量成正比（对于均质流体，质量与体积成正比，故又称为体积力）表面力：作用在流体表面的力，大小与面积成正比，它在隔离体表面呈连续分布，可分为垂直于作用面的压力和平行于作用面的切力。

流体的黏性：流体内部质点间或流层间因相对运动而产生内摩擦力以反抗相对运动的性质叫做黏性。

此内摩擦力成为黏制力。

du d T AA dy dtθμμ== 式中：T 流体的内摩擦力μ为流体的动力黏度，单位Pa s •。

A 为流体与管壁的接触面积dudy为速度梯度，表示速度沿垂直于速度y 轴方向的变化率 d dtθ为角变形速度 气体动力黏度随温度的升高而增加。

液体动力黏度随温度的升高而降低，例如：油。

运动黏度v （单位：2/m s ）（相对黏性系数）：v μρ=理想流体：假想的无黏性的流体，即理想流体流过任何管道均不会产生能量损失。

[推导过程]：tan()dudt d d dy θθ≈=，即：d dudt dyθ=。

02流体静压强流体净压强的特性：①流体静压强方向与作用面垂直；②各向等值性：静止或相对静止的流体中，任一点的静压强的大小与作用面方向无关，只于该点的位置有关。

帕斯卡定律：0P P gh ρ=+式中：P 为液体内某点的压强0P 为液面气体压强 h 为某点在液面下的深度等压面：流体中压强相等的点所组成的面成为等压面。

第二章流体静力学作用在流体上的力有面积力与质量力。

静止流体中，面积力只有压应力——压强。

流体静力学主要研究流体在静止状态下的力学规律：它以压强为中心，主要阐述流体静压强的特性，静压强的分布规律，欧拉平衡微分方程，等压面概念，作用在平面上或曲面上静水总压力的计算方法，以及应用流体静力学原理来解决潜体与浮体的稳定性问题等。

第一节作用于流体上的力一、分类1.按物理性质的不同分类：重力、摩擦力、惯性力、弹性力、表面张力等。

2.按作用方式分：质量力和面积力。

二、质量力1.质量力(mass force):是指作用于隔离体内每一流体质点上的力，它的大小与质量成正比。

对于均质流体（各点密度相同的流体），质量力与流体体积成正比，其质量力又称为体积力。

单位牛顿（N）。

2.单位质量力：单位质量流体所受到的质量力。

(2-1) 单位质量力的单位：m/s2 ，与加速度单位一致。

最常见的质量力有：重力、惯性力。

问题1：比较重力场（质量力只有重力）中，水和水银所受的单位质量力f水和f水银的大小？A. f水<f水银；B. f水=f水银；C. f水>f水银；D、不一定。

问题2：试问自由落体和加速度a向x方向运动状态下的液体所受的单位质量力大小（fX. fY. fZ）分别为多少？自由落体：X＝Y=0,Z=0。

加速运动：X=-a,Y=0,Z=-g。

三、面积力1.面积力（surface force）：又称表面力，是毗邻流体或其它物体作用在隔离体表面上的直接施加的接触力。

它的大小与作用面面积成正比。

表面力按作用方向可分为：压力：垂直于作用面。

切力：平行于作用面。

2.应力：单位面积上的表面力，单位：或图2-1压强(2-2)切应力(2-3) 考考你1.静止的流体受到哪几种力的作用？重力与压应力，无法承受剪切力。

2.理想流体受到哪几种力的作用？重力与压应力，因为无粘性，故无剪切力。

第二节流体静压强特性一、静止流体中任一点应力的特性1.静止流体表面应力只能是压应力或压强，且静水压强方向与作用面的内法线方向重合。

主要内容任玉新1.Basics2.Methods for compressible flows1) The mathematical properties of Euler equations2) Shock wave and entropy conditions3) Riemann problem and the Godunov scheme4) Approximate Riemann solvers: HLL solver and Roe solver5) TVD scheme6) ENO/WENO scheme7) The compact scheme3.Methods for incompressible flows1) The staggered and the colocated grids2) The MAC method3) The SIMPLE method4) The projection method5) Other methods6) Solution of N-S equations on the nonstaggered gridReferences[1] E. F. Toro, Riemann solvers and numerical methods for fluid dynamics, Springer, 1997 (First edition)[2] J.D. Anderson, Computational fluid dynamics: basics with applications, Springer (清华大学出版社影印版)[3] Barth and Deconinck (eds.) High order method for computational physics, Lecture Notes in Computational Science and Engineering, 9. Springer, 1999[4] Ferziger and Peric, Computational method for fluid dynamics, Springer, 1996[5] T. J. Chung, Computational fluid dynamics, Cambridge University Press, 2002[6] J. W. Thomas, Numerical partial differential equations: conservation laws and elliptic equations. Texts in applied mathematics 33, Springer, 1999[7] 吴子牛，计算流体力学基本原理，科学出版社， 2002.[8] Sherrie L. Krist, Robert T. Biedron, Christopher L. Rumsey，CFL3D User＇s Manual, The NASA Langley Research Center,Hampton, VA[9] S. K. Lele, J. Comput. Phys. 103, 16 (1992)[10] S. Pirozzoli, J. Comput. Phys. 178 (2002)[11]Yu-Xin Ren, Miao＇er Liu, Hanxin Zhang, J. Comput. Phys. 192 (2003)3FTP: 166.111.37.201Usr:cfdPasswd:cfd2005Email：****************.cn高等计算流体力学讲义(1)第一章计算流体力学基本原理第1节流体力学基本方程一、非定常可压缩Navier－Stokes方程5不计品质力的情况下，在直角坐标系中，守恒型N －S 方程可以写为下列向量形式：()()()0v v v t x y z∂∂-∂-∂-+++=∂∂∂∂U F F G G H H ， (1) 其中u v w E ρρρρρ⎛⎫ ⎪ ⎪ ⎪= ⎪ ⎪ ⎪⎝⎭U 2()u u p uv uw E p u ρρρρρ⎛⎫ ⎪+ ⎪ ⎪= ⎪ ⎪ ⎪+⎝⎭F 2()v vu v p vw E p v ρρρρρ⎛⎫ ⎪ ⎪ ⎪=+ ⎪ ⎪ ⎪+⎝⎭G 2()w uw vw w p E p w ρρρρρ⎛⎫ ⎪ ⎪⎪= ⎪+ ⎪ ⎪+⎝⎭H ，0xx xyv xzxx xy xz T u v w kx ττττττ⎛⎫⎪ ⎪⎪=⎪ ⎪⎪∂+++ ⎪∂⎝⎭F 0xy yy v yzxy yy yz T u v w k y ττττττ⎛⎫⎪ ⎪ ⎪= ⎪ ⎪ ⎪∂+++ ⎪∂⎝⎭G ，0xz zyv zzxz zy zz T u v w k z ττττττ⎛⎫⎪ ⎪ ⎪= ⎪ ⎪ ⎪∂+++ ⎪∂⎝⎭H 。

流体力学实验讲义临沂大学建筑学院实验二雷诺实验实验三伯努利方程实验实验四、五流体力学综合实验实验二 雷诺实验一、实验目的1、观察流体在管内流动的两种不同流型。

2、测定临界雷诺数Re c 。

二、基本原理流体流动有两种不同型态，即层流（或称滞流，Laminar flow ）和湍流（或称紊流，Turbulent flow ），这一现象最早是由雷诺（Reynolds ）于1883年首先发现的。

流体作层流流动时，其流体质点作平行于管轴的直线运动，且在径向无脉动；流体作湍流流动时，其流体质点除沿管轴方向作向前运动外，还在径向作脉动，从而在宏观上显示出紊乱地向各个方向作不规则的运动。

流体流动型态可用雷诺准数（Re ）来判断，这是一个由各影响变量组合而成的无因次数群，故其值不会因采用不同的单位制而不同。

但应当注意，数群中各物理量必须采用同一单位制。

若流体在圆管内流动，则雷诺准数可用下式表示：μρdu =Re （1－1）式中：Re —雷诺准数，无因次；d —管子内径，m ；u —流体在管内的平均流速，m ／s ；ρ—流体密度，kg ／m 3；μ—流体粘度；Pa ·s 。

层流转变为湍流时的雷诺数称为临界雷诺数，用Re c 表示。

工程上一般认为，流体在直圆管内流动时，当Re ≤2000时为层流；当Re ≥4000时为湍流；当Re 在2000至4000范围内，流动处于一种过渡状态，可能是层流，也可能是湍流，或者是二者交替出现，这要视外界干扰而定，一般称这一Re 数范围为过渡区。

式（1－1）表明，对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流体流速有关。

本实验即是通过改变流体在管内的速度，观察在不同雷诺准数下流体的流动型态。

三、实验装置及流程实验装置如图1－1所示。

主要由玻璃试验导管、流量计、流量调节阀、低位贮水槽、循环水泵、稳压溢流水槽等部分组成，演示主管路为220⨯φmm 硬质玻璃。

637891－红墨水储槽；2－溢流稳压槽；3－实验管；4－转子流量计；5－循环泵；6－上水管；7－溢流回水管；8－调节阀；9－储水槽图1－1 流体流型演示实验装置示意图实验前，先将水充满低位贮水槽，关闭流量计后的调节阀，然后启动循环水泵。

流体力学II（Viscous Fluid and Gas Dynamics）讲义第一章、粘性不可压缩流体运动基本方程组（学时数：6）1-1．绪论流体力学是力学的一个重要分支，主要研究流体介质（液体、气体、等离子体）的特性、状态，在各种力的作用下发生的对流、扩散、旋涡、波动现象和质量、动量、能量传输，以及同化学、生物等其他运动形式之间的相互作用。

它既是一门经典学科，又是一门现代学科，对自然科学和工程技术具有先导作用。

历史上，力学包括流体力学，曾经经历基于直观实践经验的古代力学、基于严密数学理论的经典力学、基于物理洞察能力的近代力学三个阶段。

在人类早期的生产活动过程中，力学即与数学、天文学一起发展。

17世纪，Newton基于前人的天文观测和力学实验，发明了微积分，并总结出机械运动三大定律和万有引力定律，发表了著名的《自然哲学的数学原理》一书。

由于原理是普适自然与工程领域的规律，从而使力学成为自然科学的先导。

从17世纪开始，人们逐步建立了流体力学的基本理论体系，从Pascal定律、Newton粘性定律、Pitot 管测速，到Euler方程和Bernoulli方程，标志着流体动力学正式成为力学的一个分支学科。

18世纪，人们着重发展无粘流体的位势理论。

到了19世纪，为了解决工程实际问题，开始注重粘性的影响，Navier-Stokes方程的建立为流体力学的进一步发展奠定了完整的理论基础，但该方程解的存在性与光滑性的证明至今仍是一大难题。

20世纪初，Prandtl凭借出色的物理洞察能力，提出边界层理论，从而开创了流体力学的近代发展阶段，使力学成为人类实现“飞天”梦想的重要理论先导。

60年代以来，由于超级计算机、先进测试技术的发展和应用，力学进一步凸显宏微观结合和学科交叉的特征，进入现代力学发展新阶段。

刚刚过去的2011年，人类遭遇了一系列极端事件：日本海底地震导致海啸和福岛核电站泄露事故；澳大利亚飓风；我国干旱洪水灾害等异常气候问题。
