悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度16.2米，立杆采用单立管。
立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.50米，立杆的步距1.80米。
采用的钢管类型为48×2.8，连墙件采用2步2跨，竖向间距3.60米，水平间距2.40米。
施工活荷载为2.0kN/m2，同时考虑2层施工。
脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设4层计算。
栏杆采用竹笆片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.35kN/m2，高度变化系数1.2500，体型系数0.8000。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.65米，建筑物内锚固段长度4.00米。
悬挑水平钢梁上面的联梁采用[16b号槽钢U口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.100×1.050/2=0.052kN/m活荷载标准值 Q=2.000×1.050/2=1.050kN/m静荷载的计算值 q1=1.2×0.036+1.2×0.052=0.106kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.106+0.10×1.470)×1.2002=0.224kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.106+0.117×1.470)×1.2002=-0.263kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.263×106/4248.0=61.881N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.036+0.052=0.088kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.088+0.990×1.050)×1200.04/(100×2.06×105×101950.0)=1.085mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
悬挑架子计算书1、材料自重：<1）杆件自重立杆：20m大横杆<包括扫地杆及防护栏杆）：1.5m×19根＝28.5m 小横杆：1.5m×9＋1m×6＝19.5m剪刀撑：2.4m×5＝12m总长为：80m38.4N/m×80m＝3072N<2）扣件自重15N×32个＝480N<3）脚手板自重400N/m2×1.5m2＝600N<4）安全网自重5N/m2×30 m2＝150N<5）工字钢自重168.9N/m×3.5m＝591.2N合计：3072＋480＋600＋150＋591.2＝4893.2N2、活荷载：按3000N/m2计算，3000 N/m2×1.5 m2＝4500N3、验算工字钢R2R2.3m1.2mR1＝4893.2×1.2＋4500×1.4＝12171.84NR2＝6350.5 NMmax＝12171.84×1.2＝14606.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。
4、根据工程实际情况，悬挑架遇建筑物阳台需加长工字钢尺寸，为保证结构安全，应保留阳台底部支撑系统。
R2R3.6mR1＝5112.7×1.2＋4500×1.4＝12435.2NR2＝4145.1NMmax＝12435.2×1.2＝14922.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。
5、验算元钢：R2取大值进行验算为6350.5N6350.5/2×0.85＝3735.6Nφ20元钢抗拉强度为215 N/mm2215×3.14×102＝67510N＞3735.6N所以满足要求。

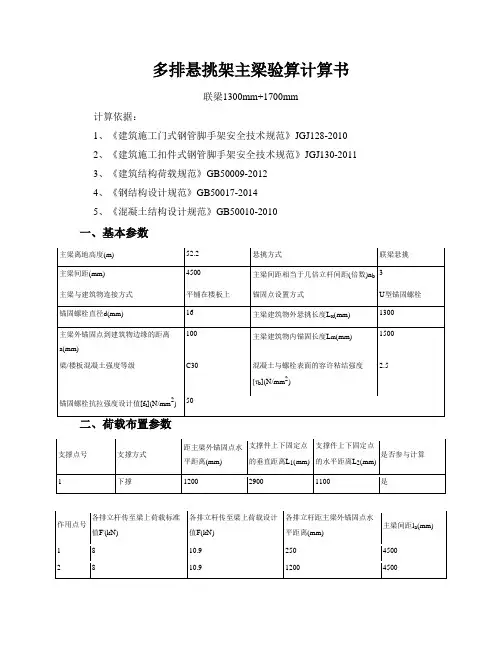

联梁型钢悬挑脚手架计算书某某大厦工程；属于框架结构；地上0层；地下0层；建筑高度：0.00m；标准层层高：0.00m ;总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。
本工程由某某房开公司投资建设，某某设计院设计，某某堪查单位地质勘查，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。
型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003) 等规范编制。
一、参数信息：1. 脚手架参数单排脚手架搭设高度为15.0米，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.50米，立杆与墙中距离为1.05米，立杆的步距为1.80米；小横杆在上，搭接在大横杆上的小横杆根数为2根；脚手架沿墙纵向长度为150米；采用的钢管类型为①48 X 3.5横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数0.80 ；连墙件布置取两步两跨，竖向间距 3.60米，水平间距3.00米，采用扣件连接;连墙件连接方式为双扣件连接;2. 活荷载参数施工均布荷载(kN/m2):2.000 ;脚手架用途：装修脚手架；同时施工层数:2层；3. 风荷载参数本工程地处河北省唐山市，查荷载规范基本风压为0.400 ,风荷载高度变化系数电为0.740，风荷载体型系数由为0.645 ;计算中考虑风荷载作用；4. 静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248 ;脚手板自重标准值(kN/m2):0.300 ;栏杆挡脚板自重标准值(kN/m2):0.150 ;安全设施与安全网自重标准值(kN/m2):0.005 ;脚手板铺设层数:6层；脚手板类别：竹笆片脚手板；栏杆挡板类别：栏杆、竹笆片脚手板挡板；5. 水平悬挑支撑梁悬挑水平钢梁采用16a号槽钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度2.30米。
40多米高脚手架一次性悬挑计算实例汇总前言高空作业常用的设备之一就是脚手架。
在某些特殊情况下，需要使用一次性悬挑脚手架来完成高空作业任务。
这种脚手架的悬挑长度与使用的条件有关。
为确保悬挑脚手架的稳定性和安全性，需要进行合理的计算。
下面将会汇总一些40多米高脚手架一次性悬挑计算的实例。
实例汇总实例1一家装修公司需要在一个高60米，悬挑长度30米的塔楼上进行装饰。
为了完成该任务，他们需要使用一次性悬挑脚手架。
下面是该脚手架的主要参数：•主桁长度：42.5m•悬挑长度：30m•承载量：500kg（每平方米）计算过程如下：•总重量：（42.5+30）×1.5×500 = 46,875kg•平均单位重量：46,875÷(42.5×1.5) = 703.7kg/m²•计算安全系数：703.7÷500 = 1.407•悬挑端最大挠度：(30×30×1000)/8÷(1.407×5×5×10^10) = 0.28m 实例2建筑承包公司需要在一个高度为55米，悬挑长度40米的高层建筑上进行外墙装饰。
为了完成任务，他们使用了一次性悬挑脚手架。
下面是该脚手架的主要参数：•主桁长度：44m•悬挑长度：40m•承载量：400kg计算过程如下：•总重量：（44+40）×1.5×400 = 39,600 kg•平均单位重量：39,600÷(44×1.5) = 600kg/m²•计算安全系数：600÷400 = 1.5•悬挑端最大挠度：(40×40×1000)/8÷(1.5×5×5×10^10) = 0.21m实例3一家装修公司需要在一个高50米，悬挑长度28米的建筑物上进行高空作业。
他们选用了一次性悬挑脚手架。
联梁悬挑架计算实例联梁悬挑架是一种常用于桥梁和建筑物等大型结构中的支撑结构体系，其设计与计算是保证结构安全稳定的关键。
在本篇文档中，我们将以一个实际的计算实例为例，介绍联梁悬挑架的设计与计算方法。
一、实例背景介绍我们需要设计一座宽度为30m，跨度为20m的钢桁梁悬挑架，用于支撑跨越铁路的人行天桥。
天桥高度为7m，要求荷载设计为活载+恒载，其中活载为人行荷载，设计值为5kN/m2，恒载为自重荷载，设计值为3.2kN/m2。
根据设计要求和构造条件，我们将采用I型大橡树枝形钢作为联梁物料。
二、荷载分析根据设计要求，我们需要计算悬挑架结构体系所能承载的活载与恒载大小，以保证结构的安全可靠。
根据国家标准GB50009-2012《建筑结构荷载规范》，我们可得到以下计算数据：1. 活载荷载设计值Qh=5kN/m2，跨度20m，所需承载荷载为20×5=100kN/m。
2. 恒载自重荷载设计值Qd=3.2kN/m2，计算公式为：Qd=Gk×γg=1.05×(H×b+W×t)×γg=1.05×(7×1.0+30×0.6×2+30×0 .8)×γg=178.5γg(kN/m)其中，H为天桥高度，b为钢桁梁宽度，t为钢桁梁高度，γg为荷载类型系数，这里取为γg=1.2。
3. 总设计荷载为活载+恒载，计算公式为：Q=1.2Qh+1.5Qd=1.2×100+1.5×178.5γg=569.85γg(kN/m)三、材料选型与结构设计根据所得荷载计算结果，我们可选用I型大橡树枝形钢作为联梁材料，确定其截面尺寸和数量。
根据钢结构设计规范GB50017-2017《钢结构设计规范》，我们可以按照如下步骤进行设计计算：1. 检验截面满足抗弯强度要求：根据负弯矩为Ql2/8和正弯矩为Ql2/10的载荷组合模式，我们可以得到钢梁的最大受力为：Mmax=0.45Ql2=0.45×569.85γg×202=10.2744γgl2(kNm)根据I型钢的力学特性，我们可以得到其惯性矩I=843.6cm4，抗弯强度Wpl=997.2cm3。
建筑悬挑脚手架计算实例一、悬挑脚手架计算1.高度要求：当脚手架搭设高度超过50米时，采用明确卸载装置时，自距离地面一定高度处开始采取明确卸载装置，也就是悬挑形式。
悬挑高度一般不宜超过40米。
2.悬挑脚手架上面结构同落地式脚手架，在施工现场还是要对连墙件的设置引起高度的重视。
另外控制的重点就是悬挑主梁的强度、稳定性的验算以及钢拉绳、锚固板的验算。
3.对于大、小横杆的强度和变形的计算、扣件抗滑移的计算、连墙件的计算以及立杆稳定性的计算仍然同落地式脚手架计算方法一样进行计算。
4.悬挑形式5.联梁计算:按照集中荷载作用下的简支梁计算,集中荷载P传递力，计算简图如下,计算联梁的支座力、强度，强度应满足规范的要求。
6.支撑按照简支梁计算公式按照钢结构的计算公式验算型钢的抗弯强度是否满足要求。
7.主梁的计算：(1)悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
悬挑脚手架计算简图计算主梁的弯矩，支座力，验算悬挑梁的整体稳定性。
（2）抗弯计算强度f=M/1.05W+N/A公式说明，根据《钢结构设计规范》(GB5001 7-2003)拉弯构件和压弯构件的计算公式如下，y-y轴没有弯矩作用，公式简化为上面的公式。
（3）悬挑梁的整体稳定性计算：公式由来：《钢结构设计规范》(GB50017-2003)规定整体稳定性计算公式如下，但由于没有y-y轴向弯矩，公式简化为上面的式子。
其中φb——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017 -2003)附录B得到：φb说明:依据《钢结构设计规范》附录B得自由长度l1长度确定：1、没侧向支撑时取梁跨度；2、当有支撑时取支撑之间的间距；3、当为脚手架悬臂端没有上部拉绳和下部支杆时,支撑的间距要取悬挑长度的2倍。
φb大于0.6，按照《规范》附录B，其值用φb'替换φb8.拉杆（钢丝绳等）、支杆（型钢等）的受力计算、强度验算。
悬挑梁弯矩计算例题
下面是一个悬挑梁弯矩计算的例题：
假设有一个长度为L的悬挑梁，梁的截面形状为矩形，宽度为b，高度为h。
现在需要计算在悬挑梁的自重作用下，距离悬挑端点x处的弯矩。
首先，我们可以根据悬挑梁的自重确定质量分布。
悬挑梁的自重可以看作是均匀分布在梁的长度上的一个力，其大小为梁的单位长度质量乘以重力加速度g。
根据悬挑梁的几何形状，可以计算出悬挑梁的截面积A为b*h，单位长度质量m为悬挑梁的自重除以悬挑梁的长度L，即m = 自重 / L。
接下来，我们需要计算距离悬挑端点x处的弯矩。
根据悬挑梁的静力学原理，弯矩M可以通过以下公式计算：
M = m * g * x * (L - x)。
其中，m为单位长度质量，g为重力加速度，x为距离悬挑端点的位置。
通过这个公式，我们可以得到在不同位置x处的弯矩值。
需要注意的是，当x为0时，即在悬挑端点，弯矩为0；当x为L时，即在悬挑梁的另一端点，弯矩也为0。

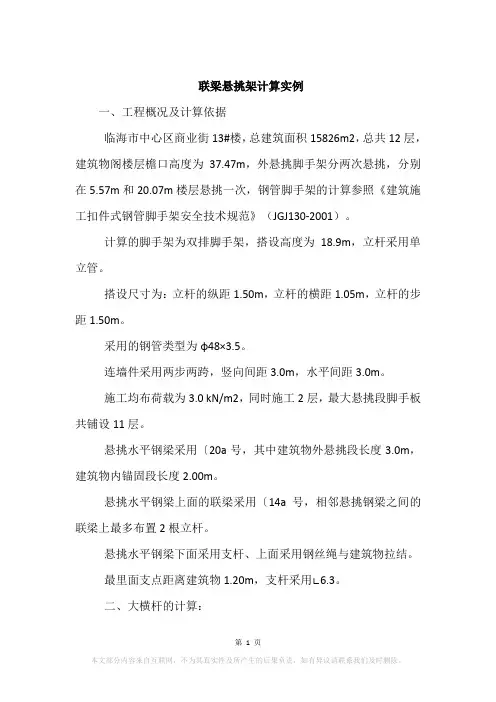

联梁悬挑架计算实例一、工程概况及计算依据临海市中心区商业街13#楼，总建筑面积15826m2，总共12层，建筑物阁楼层檐口高度为37.47m，外悬挑脚手架分两次悬挑，分别在5.57m和20.07m楼层悬挑一次，钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为18.9m，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50m，立杆的横距1.05m，立杆的步距1.50m。
采用的钢管类型为φ48×3.5。
连墙件采用两步两跨，竖向间距3.0m，水平间距3.0m。
施工均布荷载为3.0 kN/m2，同时施工2层，最大悬挑段脚手板共铺设11层。
悬挑水平钢梁采用〔20a号，其中建筑物外悬挑段长度3.0m，建筑物内锚固段长度2.00m。
悬挑水平钢梁上面的联梁采用〔14a号，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁下面采用支杆、上面采用钢丝绳与建筑物拉结。
最里面支点距离建筑物1.20m，支杆采用∟6.3。
二、大横杆的计算：大横杆按照三跨连续梁计算（见图1）。
1.均布荷载值计算大横杆的自重标准值：P1=0.038 kN/m；脚手板荷载标准值：P2＝0.350×1.050/（2＋1）＝0.123 kN/m；活荷载标准值：Q＝3.000×1.050/（2＋1）＝1.050 kN/m；静荷载计算值：q1=1.2×0.038＋1.2×0.123＝0.193 kN/m；活荷载计算值：q2=1.4×1.050＝1.470 kN/m；2.强度计算（见图2）740)this.width=740" border=undefined>图1 大横杆计算荷载组合简图740)this.width=740" border=undefined> 图2 大横杆计算荷载组合简图（支座最大弯矩）三跨连续梁中最大弯矩计算公式：M1max＝0.08 q1l2+0.10 q2l2=0.366 kN.m；支座最大弯矩计算公式：MBmax＝－0.10 q1l2－0.117 q2l2选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝（0.430×106）/5080.0=84.646 N/mm2大横杆的抗弯强度：σ＝84.646 N/mm2＜?＝205.0 N/mm2。

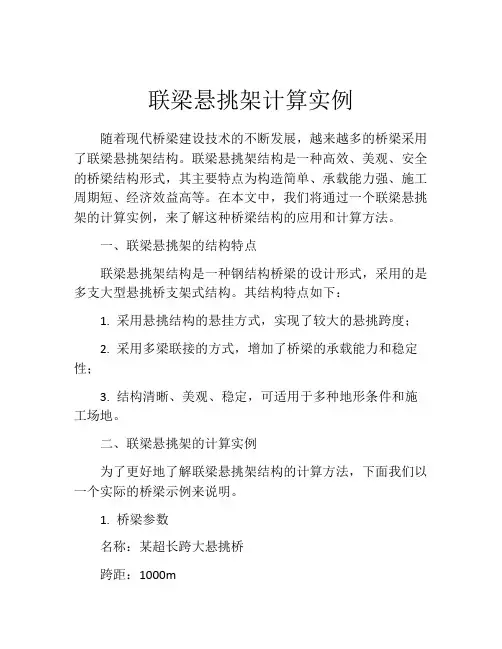

联梁悬挑架计算实例随着现代桥梁建设技术的不断发展，越来越多的桥梁采用了联梁悬挑架结构。
