9 LO_NAST3022_C01_1 TD-LTE接入问题分析

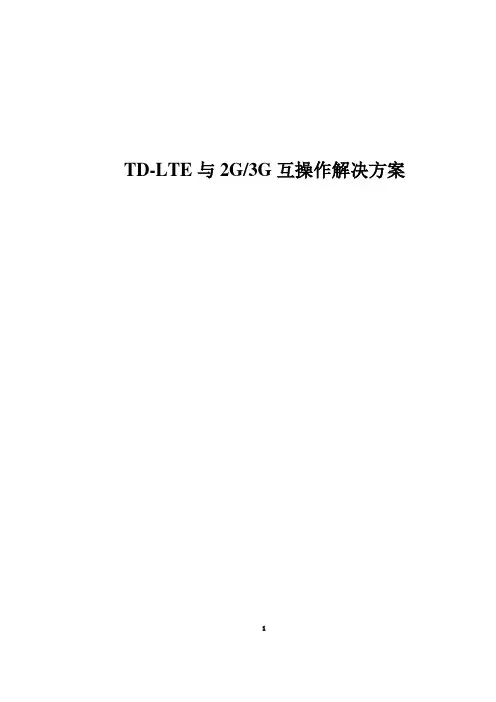

TD-LTE与2G/3G互操作解决方案1目录第1章TD-LTE与2G/3G互操作概述 (1)1.1 互操作背景 (1)1.2 互操作内容 (1)1.3 互操作发展步骤 (2)第2章TD-LTE与2G/3G互操作解决方案 (5)2.1 网络选择 (5)2.1.1 网络选择原理 (5)2.1.2 网络选择策略 (6)2.2 小区选择 (6)2.3 小区重选 (6)2.3.1 互操作小区重选原理 (6)2.3.2 互操作小区重选策略 (7)2.3.3 对现网的影响分析 (10)2.4 小区切换 (11)2.4.1 PS域切换（数据业务解决方案） (12)2.4.2 CS域切换（语音业务解决方案） (17)第3章TD-LTE与2G/3G互操作核心网演进 (23)3.1 2G/3G核心网架构 (23)3.2 TD-LTE核心网架构 (25)3.3 核心网演进步骤与策略 (26)第4章TD-LTE与2G/3G互操作网络改造分析 (29)4.1 2G/3G网络不升级 (29)4.2 2G/3G网络部分升级 (29)4.3 2G/3G网络全部升级 (30)第5章参考文献 (31)1第1章TD-LTE与2G/3G互操作概述1.1 互操作背景TD-LTE拥有支持高速数据业务、大吞吐率和高用户容量的优势，但暂不支持语音业务，TD-LTE在一段时间内，将只是作为核心商务区的连续覆盖。

TD-LTE的建设由热点城市和发达地区开始，在TD-LTE网络规模从小到大的发展过程中，必须利用现有的GSM,UMTS-SCDMA和UMTS网络进行有益补充。

GSM、UMTS和TD-LTE会在较长一段时间内共存。

如何有效利用已有的网络，建设一个GSM/UMTS/LTE紧密融合的网络，利用几张网络的优势，互为补充，发挥最大的综合优势是一项重要的课题。

图1-1 网络覆盖示意图网络之间的互操作技术是实现TD-LTE与2G、3G多网融合，优势互补的最重要的一项策略。

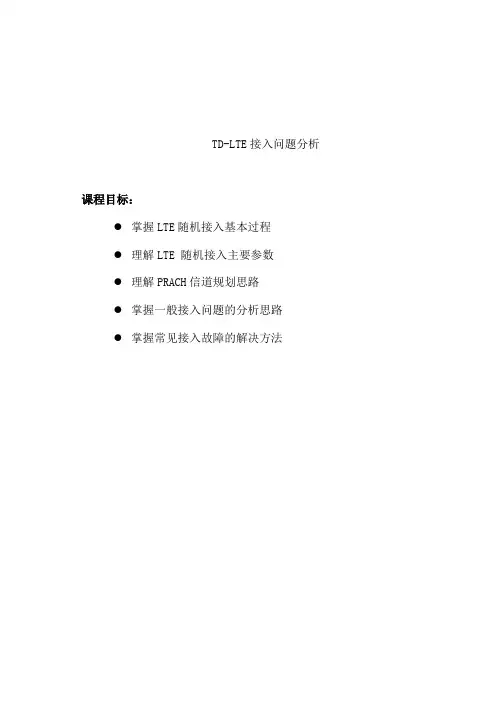

TD-LTE接入问题分析课程目标：●掌握LTE随机接入基本过程●理解LTE 随机接入主要参数●理解PRACH信道规划思路●掌握一般接入问题的分析思路●掌握常见接入故障的解决方法目录第1章初始接入概述 (1)1.1 初始接入信令流程 (1)1.2 随机接入信令IE查看 (3)第2章接通率分析思路 (7)2.1 随机接入问题分析 (8)2.1.1 MSG1发送后是否收到MSG2 (9)2.1.2 MSG3是否发送成功 (10)2.1.3 MSG4是否正确接收 (11)2.2 鉴权、加密问题分析 (12)2.3 E-RAB建立问题分析 (12)第3章接入问题案例解析 (13)3.1 MSG1多次重发未响应 (13)3.1.1 问题现象 (13)3.1.2 问题分析和解决 (14)3.1.3 总结 (18)3.2 MSG4冲突检测定时器超时 (19)3.2.1 问题现象 (19)3.2.2 问题分析 (22)3.2.3 解决方法和验证 (27)图目录图 1-1 初始接入信令流程图 (1)图 1-2 SIB2 rach_Config (3)图 1-3 SIB2 Prach_Config (4)图 1-4 CNT中msg1截图 (5)图 2-1 接通率分析思路 (7)图 2-2 基于竞争的随机接入 (8)图 2-3 MSG1分析思路 (9)图 2-4 MSG4 fail分析思路 (11)图 3-1 MSG1多次发送未响应 (13)图 3-2 MSG1无响应时的RSRP (14)图 3-4 msg4 fail(QCAT) (22)图 3-5 msg4 fail cause(QCAT) (22)图 3-6 正常起呼随机接入过程(QCAT) (23)图 3-7 正常起呼PDCCH decoding Result(QCAT) (23)图 3-8 正常起呼PDSCH统计(QCAT) (24)图 3-9 多次PDCCH未收到PDSCH(QCAT) (24)图 3-10 UE收到第一次PDCCH的解码(QCAT) (25)图 3-11 UE收到第二次PDCCH的解码(QCAT) (25)图 3-12 UE未收到PDSCH(QCAT) (26)图 3-13 UE未收到PDCCH的消息流程(QCAT) (26)图 3-14 UE未收到PDSCH(QCAT) (27)图 3-15 第一次msg4 fail，随机接入重发后接入成功(QCAT) (28)图 3-16 随机接入重发后收到PDSCH(QCAT) (28)图 3-17 第二次msg4 fail，随机接入重发后接入成功(QCAT) (28)表目录表 3-1 修改PRACH检测门限后的接通率 (15)表 3-2 短呼接通率统计 (19)表 3-3 未接通呼叫分析 (20)表 3-4 解码重传PDCCH的MCS为29 (25)第1章初始接入概述在TD-LTE系统中，处于Inactive状态或IDLE状态的UE通过发起attach request或Service Request触发初始随机接入，建立RRC连接，再通过初始直传建立传输NAS消息的信令连接，最后建立E-RAB。

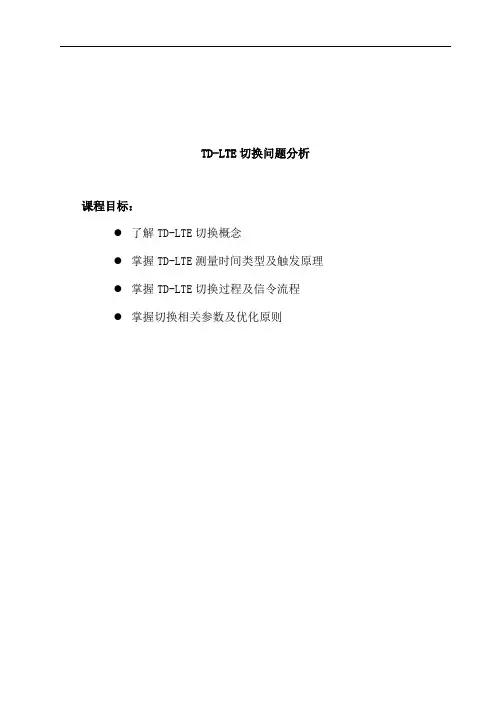

TD-LTE切换问题分析课程目标：●了解TD-LTE切换概念●掌握TD-LTE测量时间类型及触发原理●掌握TD-LTE切换过程及信令流程●掌握切换相关参数及优化原则目录第1章切换概述 (1)1.1 切换流程介绍 (1)1.1.1 切换流程图 (1)1.1.2 切换分类介绍 (4)1.2 前台信令解析 (6)1.2.1 测量控制 (7)1.2.2 测量报告 (7)1.2.3 终端测量机制 (8)1.2.4 测量报告内容 (9)1.2.5 切换命令 (9)1.2.6 在目标小区随机接入（MSG1） (10)1.2.7 基站回应随机接入响应（RAR） (11)1.2.8 终端反馈重配完成，切换结束 (11)第2章切换优化整体思路 (13)2.1 测量报告发送后未收到切换命令 (15)2.2 目标小区MSG1发送异常情况 (18)2.3 接收RAR异常情况 (19)第3章切换相关常用参数汇总 (20)小区参考信号的功率 (20)中心UE的PDSCH与小区RS的功率偏差 (21)小区选择所需要的最小接收水平 (22)测量时的RSRP层3滤波系数 (22)Event Identity (23)小区个体偏移 (25)Time to Trigger (25)Hysteresis (26)事件上报次数 (27)事件上报周期 (28)最大上报小区 (29)第4章切换优化常见问题及案例 (30)4.1 漏配邻区 (30)4.1.1 前台分析漏配邻区的现象 (30)4.1.2 漏配邻区带来的影响 (36)4.1.3 漏配邻区处理方法 (37)4.2 无线环境引起的切换异常 (37)4.2.1 上行干扰引起的目标测接入困难 (37)4.2.2 环境复杂引起的切换问题 (50)4.3 上行失步导致掉话问题处理经验总结 (57)4.3.1 现象描述 (57)4.3.2 现象分析 (57)4.3.3 解决方法及验证 (61)4.3.4 经验总结 (62)第5章非正常情况引起的切换问题案例 (63)5.1 版本问题引起的切换异常 (63)5.1.1 高通LOG问题现象 (63)5.1.2 该问题带来的影响 (64)5.1.3 研发初步定位 (70)5.2 不同厂商切换差异 (70)5.2.1 问题现象 (70)5.2.2 问题分析 (70)5.2.3 问题总结 (74)图目录图 1-1 切换流程图 (1)图 1-2 站内切换信令流程图 (4)图 1-3 X2口切换信令流程图 (5)图 1-4 S1口切换信令流程图 (6)图 2-1 正常切换信令，CNT采集 (7)图 2-2 重配消息中的测量控制（RRC CONNECT RECONFIGRATION） (7)图 2-3 a3时间报告示意图 (8)图 2-4 测量报告内容 (9)图 2-5 切换命令 (10)图 2-6 MSG1 (10)图 2-7 MSG2 (11)图 2-8 切换执行过程 (11)图 2-9 MSG3 (12)图 3-1 切换问题分析整体思路 (14)图 3-2 发送测量报告后未收到切换命令处理流程 (17)图 4-1 多次测量报告现象 (31)图 4-2 第一个测量报告内容 (31)图 4-3 第四次测量报告内容 (31)图 4-4 切换命令 (32)图 4-5 源小区测量控制信息 (33)图 4-6 漏配邻区引起的掉话 (34)图 4-7 第一个测量报告内容 (34)图 4-8 源小区测量控制信息 (35)图 4-9 SINR (36)图 4-10 流量 (36)图 4-11 上行干扰问题点 (38)图 4-12 上行干扰引起的问题现象 (43)图 4-13 上行干扰引起的问题现象2 (44)图 4-14 上行干扰引起的问题3 (45)图 4-15 上行干扰问题验证 (45)图 4-16 上行干扰引起的集中掉话区域 (46)图 4-17 正常GPS后台查询图形 (47)图 4-18 异常GPS后台查询图形 (47)图 4-19 GPS失步闭塞小区配置 (49)图 4-20 覆盖引起的切换失败点1 (51)图 4-21 失败点RSRP (52)图 4-22 失败点信令 (52)图 4-23 覆盖引起的切换失败点2 (53)图 4-24 失败点信令 (53)图 4-25 失败点RSRP (54)图 4-26 覆盖引起的切换失败点3 (55)图 4-27 失败点信令 (55)图 4-28 失败点RSRP (56)图 5-1 切换命令 (63)图 5-2 事件上报 (63)图 5-3 切换前后RLM Report1 (64)图 5-4 切换前后RLM Report2 (64)图 5-5 华为与我司切换命令差异 (71)图 5-6 收到切换命令后在我司接入信令 (72)图 5-7 前台发送的重建立消息 (73)图 5-8 后台收到重建立消息 (73)第1章切换概述1.1 切换流程介绍1.1.1 切换流程图图 1-1 切换流程图Measurement Control测量控制，一般在初始接入或上一次切换命令中的重配消息里携带-Measurement Report测量报告，终端根据当前小区的测量控制信息，将符合切换门限的小区进行上报-HO Request源小区在收到测量报告后向目标小区申请资源及配置信息（站内切换的话为站内交互，站间切换会使用X2口或者S1口，优先使用X2口）-HO Request Ack目标小区将终端的接纳信息以及其它配置信息反馈给源小区-RRC Connection Reconfiguration将目标小区的接纳信息及配置信息发给终端，告知终端目标小区已准备好终端接入，重配消息里包含目标小区的测量控制-SN Status Transfer源小区将终端业务的缓存数据移至目标小区-Random Access Preamble终端收到第5步重配消息（切换命令）后使用重配消息里的接入信息进行接入-Random Access Response目标小区接入响应，收到此命令后可认为接入完成了，然后终端在RRC层上发重配完成消息（第9步）-RRC Connect Reconfiguration complete（HO Confirm）上报重配完成消息，切换完成-Release Resource当终端成功接入后，目标小区通知源小区删除终端的上下文信息1.1.2 切换分类介绍按照我们实际情况，切换可分为eNb站内切换，X2口切换以及S1口切换，下边分别进行介绍（下边介绍的所有切换都是基于已经接入且获取到了测量配置后）1.1.2.1 站内切换站内切换过程比较简单，由于切换源和目标都在一个小区，所以基站在内部进行判决，并且不需要向核心网申请更换数据传输路径图 1-2 站内切换信令流程图1.1.2.2 X2口切换用于建立X2口连接的邻区间切换，在接到测量报告后需要先通过X2口向目标小区发送切换申请（图1-1第3步），得到目标小区反馈后（图1-1第4步）才会向终端发送切换命令，并向目标测发送带有数据包缓存、数据包缓存号等信息的SNStatus Transfer 消息，待UE在目标小区接入后，目标小区会向核心网发送路径更换请求，目的是通知核心网将终端的业务转移到目标小区，X2切换优先级大于S1切换图 1-3 X2口切换信令流程图1.1.2.3 S1口切换S1口发生在没有X2口且非站内切换的有邻区关系的小区之间，基本流程和x2口一致，但所有的站间交互信令都是通过核心网S1口转发，时延比X2口略大图 1-4 S1口切换信令流程图1.2 前台信令解析切换的大部分问题可在前台信令中进行分析，本文以前台信令为主介绍整个切换流程及问题分析思路图 1-5 正常切换信令注意：这里的重配完成只是组包完成，实际是在MSG3里发送的前台信令窗的交互过程主要是是图1-1里的1、2、5、7、8、9几步，现在来分别介绍1.2.1 测量控制测量控制信息是通过重配消息里下发的，测量控制一般存在于初始接入时的重配消息和切换命令中的重配消息中。

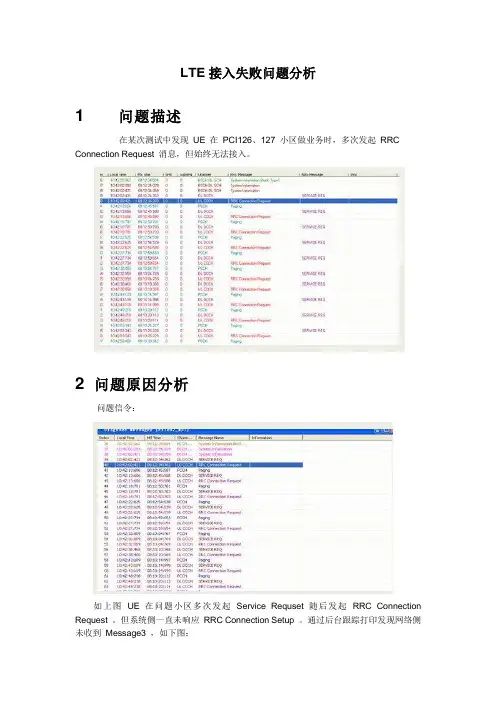

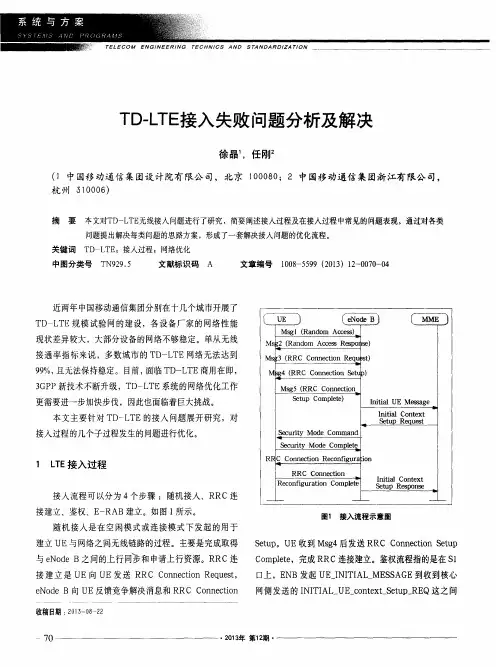

LTE接入失败问题分析1问题描述在某次测试中发现UE 在PCI126、127 小区做业务时，多次发起RRC Connection Request 消息，但始终无法接入。

2问题原因分析问题信令：如上图UE 在问题小区多次发起Service Requset 随后发起RRC Connection Request 。

但系统侧一直未响应RRC Connection Setup 。

通过后台跟踪打印发现网络侧未收到Message3 ，如下图：随机接入排查思路：步骤一：在发送上行接入前导序列之前，终端应该已经和系统下行同步好了，下行同步意味着UE 获得了帧同步以及系统广播消息，但是上行并没有同步。

通过前导序列，让eNB 知道存在一个终端试图跟基站建立连接；根据确认的前导分配相应的资源用于发送消息3 （MSG3 ）；步骤二：eNB 通过时隙调整确保上行同步，也就是发送time-advance 消息实现；同时分配上行资源，这些内容就是由随机接入响应消息携带；步骤三：在已经分配的资源上发送用户ID ，以及相应的UL-SCH 信息用于发送用户ID 以及RRC 连接请求之类的等基本信息，也就是所谓的消息3 了（MSG3 ），具体内容跟用户所处的状态相关；步骤四：通过DL-SCH 发送冲突解决消息到终端。

只有第一步是纯粹的物理层过层，后面三个步骤跟普通的数据传输过程没有区别，看MAC 协议经常看到MSG3 或者MSG4 等等，因为在随机接入的过程中，这些消息的内容不是固定，有时候可能携带的是RRC 连接请求，有时候可能会带一些控制消息甚至业务数据包，因此简称为消息3 之类，其意思就是第三条消息。

从DSP 监控可以判断MSG2 网络侧已经发送，因为没有内部消息无法判断UE 是否正确解析MSG2 ，在层3 中可以看到MSG3 UE 已经发送，所以认为MSG3 消息问题，该问题针对MSG3 发布上去进行分析。

现场排查手段：1. 首先对该站点的告警进行过滤，该站点无任何告警。

LTE常见告警故障分析1.1光口接收链路故障原因分析：•光纤有损坏•光模块问题•ODF架处法兰盘有光损•近端、远端之间的线路故障处理方法：•根据所出的光口接收链路故障的位置(基带处理板光口或RRU光口)更换相应的光纤•同上，更换相应的光模块•排除以上2种原因外，可试更换光纤连接处的法兰盘•可通过在远近端处互相发光、收光，以此判断线路是否存在故障1.2RRU链路断原因分析：•RRU掉电•光路故障•光模块损坏•基带板故障引起RRU链路断处理方法：•检查RRU是否上电•如果RRU正常上电，排除光模块或光路是否有光损•观察基带板指示灯闪烁状态是否正常，如异常，则先插拔基带板使其复位；如果以上因素全都排除，则更好RRU1.3天馈驻波比异常原因分析：•RRU通道接口与天线端口之间连接的跳线未连接好•设备接口渗进雨水• RRU与天线端口之间连接的跳线有损坏•RRU内部出现故障处理方法：•检查RRU通道接口与天线端口之间连接的跳线是否连接好，重新连接•检查RRU故障通道口内是否有渗进雨水，如有，需清理干净；另外设备被雨水浸泡后会有所腐蚀生锈，可用砂纸打磨后重新连接•如无以上情况，请尝试更换跳线，之后重启RRU，查看是否还会出现驻波比告警•通过以上操作后再出现，直接更换RRU1.4天线校正失败原因分析：•LTE天线校正序列发射电平上下行为同一个DV参数，经过研发部门分析600版本中默认的下行校正序列发射电平过大，有可能会导致部分RRU校正序列接收电平饱和，导致校正失败。

处理方法：•修改DV参数降低校正序列发射电平后，可以规避由此造成的天线校正失败问题。

•经过修改DV参数仍然出现此告警，则更换RRU室外的话TD通常是通道馈线分为9根除了八个通道之外还有一个校准线，如果那个接错了会造成通道功率校准失败，驻波比忽高忽低。

可能是校准线损坏，更换校准跳线就行了；也可能是校准通道故障，这个就要更换RRU 设备了。

1.5智能天线校准异常原因分析：•智能天线校准线缆连接故障•RRU内部故障处理方法：•更换RRU校准通道跳线•更换RRU校准通道跳线无效，直接更换RRU1.6输入电压异常原因分析：•输入电压异常一般常见于拉远站，由于室外交转直电源柜供电功率不足或接电异常会导致出现此故障处理方法：•检查设备电源线与电源柜是否有连接问题•如连接没问题，则考虑电源柜所带设备是否过多，可减少连接的设备或增加电源柜解决此问题1.7基站退出服务原因分析：•基带板故障•如果1个基站的所有RRU光口链路故障、设备掉电或其它原因导致RRU链路断，则会引起基站退出服务•数据有误：无线参数—>TD-LTE—>资源接口配置—>基带资源:未调整RRU通道口为2即LTE通道处理方法：•检查BBU基带板指示灯闪烁状态是否正常，可试插拔复位，待查看告警是否消除•若基带板无故障，通过光功率计等测试仪确定光路光信号是否有衰减，查看整站RRU是否有掉电情况发生•以上情况均排除后，检查后台数据是否有误即资源接口配置—>基带资源:查看RRU通道口(LTE通道)是否已调整为2 (此情况只适用于室分的双通道RRU) 1.8内部故障原因分析：•RRU内部时钟类出现异常处理方法：•先查看故障小区是否存在其它告警，如：驻波比告警、RRU功率检测异常、输入电压异常等，若有，先排除此类告警•若无其它告警，则对设备下电复位，此告警如再次出现，直接更换RRU 1.9基站同步异常、没有可用的空口时钟源、GNSS天馈链路故障原因分析：•一个基站如果GPS出现故障，这3种告警则会同时出现•未连接GPS•已连接GPS，但室内外接头处接触不良•GPS馈线有弯折等硬伤•主控板损坏处理方法：•首先应检查机房和室外是否连接GPS•如已连接，则检查室内外GPS直弯头处连接情况，重新连接•重新连接后告警仍不能消除，则需检查GPS馈线是否有弯折类的硬伤，若有，则更换新的馈线•以上因素排除后告警仍不能消除，则直接更换主控板1.10设备掉电原因分析：• RRU所接市电停电•有市电但RRU因内部故障不上电处理方法：•先检查RRU所接市电是否有电，如果停电，待市电恢复后查看告警•如果有市电，但RRU未显示上电，掉电重新上电RRU若仍无反映直接更换RRU 1.11单板通讯链路断原因分析：•单板掉电•BBU的PM板供电功率不足•主控板故障导致其他单板不能正常上电•单板软件故障、反复重启处理方法：•热插拔单板复位后，查看单板是否正常•如果插拔无反应，计算PM板供电功率是否满足当前BBU 的所有单板所需功率•如果PM板无本身无故障，供电功率也满足，需查看主控板是否正常•以上因素排除后告警仍不消除，直接更换该单板1.12硬件类型和配置不一致原因分析：•实际设备连接的单板与OMC配置的单板类型不一致处理方法：•根据实际需要，更换前台所插单板或修改后台配置的单板类型1.13网元断链告警原因分析：•前后台数据不一致•机房设备掉电•传输线路光缆断•主控板故障处理方法：•在站点已开通的情况下出现网元断链，需检查后台数据是否有修改导致前后数据不一致•如果数据一致，核实机房设备是否掉电•核查传输线路光缆是否断开•排除以上因素外，核实BBU的主控板是否出现故障(软件故障、单板电路损坏等)，如果有此类故障，更换主控板1.141.15X2断链告警以下三条都会影响切换的，无论出现哪条，都代表X2链路出现了问题。

T D-L T E(4G)站点华为设备常见故障告警处理(总11页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchFAQ-TD站点常见故障告警处理一、射频单元RRU类告警....................................................... 错误!未定义书签。

、射频单元驻波告警................................................... 错误!未定义书签。

、射频单元通道异常告警........................................... 错误!未定义书签。

、射频单元校准通道异常告警................................... 错误!未定义书签。

、射频单元通道幅相一致性告警............................... 错误!未定义书签。

、射频单元发射通道增益异常告警........................... 错误!未定义书签。

、射频单元下行输出功率异常告警........................... 错误!未定义书签。

、射频单元硬件故障告警........................................... 错误!未定义书签。

、射频单元时钟异常告警........................................... 错误!未定义书签。

、射频单元光接口性能恶化告警............................... 错误!未定义书签。

、BBU连接的射频单元交流掉电告警........................ 错误!未定义书签。

、射频单元配置但不可用告警................................... 错误!未定义书签。

1、无线接通率指标无线接通率=RRC连接建立成功率*E-RAB建立成功率=(RRC连接建立完成次数/RRC连接请求次数（不包括重发）)*E-RAB建立成功总次数/E-RAB建立尝试总次数*100%1.1、RRC连接建立成功率RRCSetupSuccessRate=（L.RRC.ConnReq.Succ）/(L.RRC.ConnReq.Att)*100%话统统计方法：RRC建立统计点【A点】（1）指标L.RRC.ConnReq.Att加1，不统计重发的次数。

Case1：eNB下发RRC_Conn_Setup消息后，在T300定时器超时前，收到相同的UeID发起的RRC_Conn_Req（Setup丢失，UE MAC冲突解决定时器超时后重发RRC_Conn_Req，UeID不变），记为一次重发RRC_Conn_Req消息。

Case2：T300超时后，UE仍未收到RRC_Conn_Setup，UE重新搜网，发起初始接入，UeID是取0~239的随机值或上层下发的TMSI。

eNB侧记为新的一次初始接入，L.RRC.ConnReq.Att加1。

Case3：发起Attach后会启动T3410定时器。

如果UE发出RRC_Conn_Setup_Cmp后，ENB没有收到，UE会在定时器超时后重新发起Attach，ENB侧记为新的一次初始接入；RRC_Conn_Setup_Cmp丢失不会触发重建，发起重建的前提是安全已经激活。

（2）如果RRC Connection Request消息信元Establishment Cause为“emergency”，指标L.RRC.ConnReq.Att.Emc 加1。

（3）如果RRC Connection Request消息信元Establishment Cause为“highPriorityAccess”，指标L.RRC.ConnReq.Att.HighPri加1。

（4）如果RRC Connection Request消息信元Establishment Cause为“mt-Access”，指标L.RRC.ConnReq.Att.Mt 加1。

LTE无线网络优化—接入问题分析摘要：LTE是由3GPP组织制定的通用移动通信技术标准的长期演进，由于其高传输带宽，多业务支持的能力以及相对灵活的组网方式[1]，是LTE成为了通信领域的热门研究问题。

随着LTE无线技术的发展，支持LTE无线技术的智能终端的普及率逐步升高。

然而LTE终端接入LTE无线网络存在着接入速度慢、接入质量不高等，这给用户体验LTE网络带来了不好的影响[2]。

接入是移动性能管理的重要组成部分，本论文主要从接入指标的定义、接入问题的基本流程、接入问题的数据分析方法、接入失败的解决方法等方面加以研究，并结合实际接入问题的案例进行分析。

关键词：LTE；接入；网络优化LTE Wireless Network Optimization—Access ProblemAnalysisAbstract:LTE is formulated by the 3GPP organization universal mobile communication technology standards of long term evolution, because of its high transmission bandwidth, multi service support capability and relatively flexible networking mode is LTE has become a hot research issue in the field of communication. With the development of LTE wireless technology, the popularity of intelligent terminals to support LTE wireless technology is gradually increasing. However, LTE terminal access LTE wireless network has a slow access speed, access quality is not high, which gives the user experience LTE network has brought bad influence. Access is an important part of the mobile performance management, this thesis mainly from the definition and access of access indicators of the basic process, the access of the data analysis method, failure of access solutions such as research, and combined with the actual access problem of case analysis.Key words:LTE;Access;Network optimization目录1 绪论 (1)1.1 选题的背景和意义 (1)2 LTE相关技术介绍 (2)2.1 LTE技术特点 (2)2.2 LTE网络结构 (4)3 LTE接入问题分析 (7)3.1 接入过程 (7)3.2 接入失败的基本概念 (9)3.3 接入失败的分析流程和方法 (9)4LTE接入问题案例分析和解决办法 (16)4.1 RACH问题案例分析 (16)4.2 RRC连接问题案例分析 (20)4.3 E-RAB建立问题分析 (22)5 小结 (26)[参考文献] (27)附录：英文缩略语 (28)致谢 (29)1 绪论1.1 选题的背景和意义随着通信技术的不断发展，智能手机的普及率不断提高，移动通信已经成为通信领域发展最好，发展潜力最大的热门产业。

TD-LTE覆盖优化专题课程内容无线网络覆盖问题和优化意义覆盖问题描述n移动通信网络中涉及到的覆盖问题主要表现为：n覆盖空洞：UE无法注册网络，不能为用户提供网络服务n覆盖弱区：接通率不高，掉线率高，用户感知差n越区覆盖：孤岛导致用户移动中掉话，用户感知差n导频污染：干扰导致信道质量差，接通率不高，下载速率低n邻区设定不合理：用户乒乓切换，容易掉线，下载速率不稳上述问题的存在，使无线网络各项KPI无法满足要求，严重影响了用户感知。

n覆盖问题产生的原因：n无线网络规划结果和实际覆盖效果存在偏差n实际站点位置与规划中的理想的站点位置的偏差导致n覆盖区无线环境变化n工程参数和规划参数间的不一致n增加了新的覆盖需求覆盖优化的意义良好的无线覆盖是保障移动通信网络质量和指标的前提，结合合理的参数配置才能得到一个高性能的无线网络。

TD-LTE网络一般采用同频组网，同频干扰严重，良好的覆盖和干扰控制对网络性能意义重大TD-LTE 覆盖优化内容室外覆盖优化的内容：n覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。

覆盖空洞可以归入到弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖，所以，从这个角度和现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖n覆盖优化目标的制定，就是结合实际网络建设，衡量最大限度的解决上述问题的标准覆盖优化需要做什么？课程内容覆盖优化目标和工具TD-LTE 覆盖优化目标室外宏站覆盖的优化目标：nRSRP ：在覆盖区域内，TD-LTE 无线网络覆盖率应满足RSRP > -105dBm 的概率大于95％nRSRQ ：在覆盖区域内，TD-LTE 无线网络覆盖率应满足RSRQ > -13.8dB 的概率大于95％nRS-CINR ：在覆盖区域内，TD-LTE 无线网络覆盖率应满足RSRQ >0dB 的概率大于95％；nPDCCH SINR>-1.6dB ，采样概率大于95%n当测试天线放在车顶时，要求RSRP>－95dBm 的概率大于95％n其他指标无论天线放在车内还是车外都要求负荷上述要求怎样的网络覆盖是优良的？如何去衡量网络覆盖质量？指标的解读n RSRPl Reference signal received power (RSRP)在协议中的定义为在测量频宽内承载RS的所有RE功率的线性平均值，参见3GPP 36.214l RSRP > -105dBm的边缘覆盖要求，通过链路预算和仿真，对应在20M带宽组网，单小区10个用户同时接入，小区边缘覆盖用户下行速率约1Mbps的速率。

TD-LTE干扰分析、排查及解决措施(1001)--经典江西TD-LTE干扰分析进展及排除思路目录一、背景 (3)二、TDD-LTE系统间干扰情况 (3)三、干扰分类 (5)3.1阻塞干扰 (5)3.2杂散干扰 (9)3.3GSM900二次谐波/互调干扰 (12)3.4系统自身器件干扰 (14)3.5外部干扰 (16)四、排查方法 (17)4.1资源准备 (17)4.2数据采集 (18)4.3制作RB干扰曲线分布图 (18)4.4现场排查方法 (19)五、江西LTE现网情况 (20)5.1各地市干扰统计情况 (20)5.2各地市干扰分布情况 (20)六、新余现场干扰排查整治 (22)6.1干扰样本站点信息 (23)6.2样本站点案例 (24)七、九江FDD干扰专题 (37)7.1九江现网情况 (37)7.2干扰样本点信息 (38)7.3受干扰站点与电信FDD站点分布情况 (39)7.4九江彭泽县FDD干扰排查 (39)7.5抽样排查处理 (40)7.6电信FDD干扰解决建议 (46)八、后续计划 (46)一、背景●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段；●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的部分双模站点现网使用存在阻塞干扰；●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。

二、TDD-LTE系统间干扰情况TD-LTE频段容易受到的干扰-110～-115dBm/PRB 小于9Mbps 轻度干扰小于-115dBm/PRB 大于9Mbps 无干扰三、干扰分类根据射频特性和频谱关系分析出F 频段TD-LTE 基站会受到电信与联通FDD-LTE、DCS1800、GSM900 和PHS基站的干扰，按照干扰类型又分为阻塞干扰、杂散干扰、谐波/互调干扰等。

LTE的随机接入随机接入是终端在开始和网络通信之前的接入过程，是保证通信建立的决定性环节，随机接入过程直接影响到系统的性能。

随机接入过程的目的是为数据传输分配资源或者取得上行同步。

随机接入过程分为两种类型：同步随机接入过程和非同步接入过程。

当UE已经和系统取得上行同步时，UE的随机接入过程称为同步随机接人；当UE没有和系统取得上行同步时，或者在丢失上行同步的情况下称为非同步随机接入。

LTE中随机接入过程的场景在LTE中，有5种情况将会触发随机接入过程：1. 从RRC_IDLE状态开始初始接入。

2. RRC连接重建立过程。

3. 切换。

4. UE处于RRC_CONNECTED状态，UE要接收新的下行数据，但是上行非同步，需要随机接入过程建立同步。

5. UE处于RRC_CONNECTED状态，UE要发送新的上行数据，但是上行非同步或者是没有PUCCH资源可以传输SR信息，此时需要随机接入过程。

LTE随机接入过程的模式LTE随机接入过程有两种模式：竞争接入和非竞争接入。

1. 基于竞争接入对于前面提到的随机接入应用的5种场景，都可以触发基于竞争的随机接入过程。

在这个过程中，UE随机的选择一个前导序列，这可能导致多个UE同时选择相同的前导序列发送，结果发生碰撞，所以需要一个竞争解决过程来处理。

2. 基于非竞争接入对于前面提到的随机接入应用的场景3（切换）和场景4(接收新的下行数据)，eNodeB可以通过分配一个特定的前导序列给UE，来避免竞争。

正常的下行链路或者上行链路的数据传输出现在随机接入过程之后。

LTE接入失败原因分析目前FDD LTE常见接入失败主要包括：•RRC连接建立失败•鉴权失败•ERAB建立问题FDD LTE接入失败分析流程RRC连接建立失败原因1. 弱信号起呼导致呼叫信令流程未能完成2. 上行RACH问题3. 小区重选问题4. 设备异常5. 拥塞问题鉴权加密失败原因1. MAC Failure2. Synch failureE-RAB建立失败原因1. 弱信号起呼2. 来自UE/MME侧的拒绝3. 参数配置不合理4. 拐角效应5. 设备异常。
