悬挑脚手架通用计算书

常用悬挑脚手架计算书悬挑脚手架计算书1. 引言悬挑脚手架是一种常用的工程脚手架类型，适用于大型建筑物外墙施工中的高空作业。

本文档旨在提供一份详细的悬挑脚手架计算书范本，以供参考使用。

本文档将详细介绍各个章节的内容，并提供相应细化。

2. 工程概述本章节主要介绍要搭建的悬挑脚手架所涉及的工程概述，包括建筑物的类型、高度、使用条件等。

需要提供相关平面图、剖面图、设计要求等。

3. 材料选用及参数本章节将介绍悬挑脚手架所使用的材料选用及参数，包括钢管、连接件等。

需要提供材料的规格、强度等相关参数。

4. 荷载计算本章节将详细介绍悬挑脚手架所需承受的荷载计算方式。

包括自重、人员荷载、材料荷载、风荷载等。

需要提供相关计算公式、荷载系数、实际计算过程及结果。

5. 结构计算本章节将介绍悬挑脚手架的结构计算，包括主体结构、支撑结构、连接结构等。

需要提供相关计算公式、荷载计算结果、结构参数等。

6. 安全性验算本章节将介绍悬挑脚手架的安全性验算，包括稳定性验算、抗倾覆验算等。

需要提供相关验算公式、输入参数、计算过程及结果。

7. 施工图纸本章节将提供悬挑脚手架的详细施工图纸，包括总平面图、剖面图、节点细部图等。

需要按照相关标准规范绘制，确保图纸的准确性和可读性。

8. 维护与检测本章节将介绍悬挑脚手架的维护与检测，包括定期维护和不定期检测的内容。

需要提供相应的维护方案和检测方法，保证悬挑脚手架的安全可靠性。

9. 附件本文档所涉及的附件如下：平面图、剖面图、设计要求、计算公式、荷载系数表、计算结果表、施工图纸、维护方案、检测方法等。

10. 法律名词及注释本文档所涉及的法律名词及注释内容如下：法律名词1 - 注释1；法律名词2 - 注释2；以此类推。

这些注释将帮助读者更好地理解文档中的相关内容。

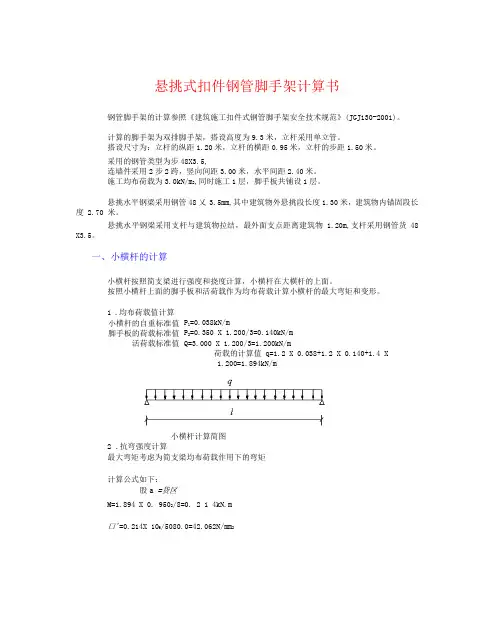

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。

计算的脚手架为双排脚手架，搭设高度为9.3米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.20米，立杆的横距0.95米，立杆的步距1.50米。

采用的钢管类型为步48X3.5,连墙件采用2步2跨，竖向间距3.00米，水平间距2.40米。

施工均布荷载为3.0kN/m 2,同时施工1层，脚手板共铺设1层。

悬挑水平钢梁采用钢管48乂 3.5mm,其中建筑物外悬挑段长度1.30米，建筑物内锚固段长度 2.70 米。

悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物 1.20m,支杆采用钢管货48X3.5。

一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1 .均布荷载值计算P 1=0.038kN/mP 2=0.350 X 1.200/3=0.140kN/mQ=3.000 X 1.200/3=1.200kN/m荷载的计算值 q=1.2 X 0.038+1.2 X 0.140+1.4 X1.200=1.894kN/m2 .抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下：股a =货区M=1.894 X 0. 9502/8=0. 2 1 4kN.m口'=0.214X 106/5080.0=42.062N/mm 2小横杆的自重标准值 脚手板的荷载标准值 活荷载标准值 小横杆计算简图3 .挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下:38457荷载标准值 q=0.038+0.140+1.200=1.378kN/m 简支梁均布荷载作用下的最大挠度 V=5. 0 X1.378 X 950. 04/(384 X 2 . 06X105X12 1 900. 0)=0. 582mm 小横杆的最大挠度小于950.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

悬挑脚手架计算书悬挑脚手架：本工程采用悬挑脚手架，采用14a槽钢,槽钢间距为1.5m。

有关参数及计算书如下：1、参数：（1）φ48，厚3.0mm钢管立杆纵距：l=1.5m，横距b=1.0m，步距1.5m步数n=10步，H0=1.5×10=15m铺脚手片层数n1=10步钢管自重=33.3N/m，扣件自重=15.5N/个脚手片自重=300 N/m2，挡脚板=36 N/m安全网=40 N/m（2）14a槽钢截面面积：A=18.5×102mm2截面抵抗矩：W=80.5×103mm3每米自重：q=0.15KN/m2、立杆所承担的轴心压力计算：脚手板荷载P1=(B/2+b)×l×q1×n2=(1.0/2+0.2)×1.5×0.35×4=1.47 kN式中q1——脚手板荷载，q1=0.35kN/m2；n1——脚手板铺设层数，n1=4.0。

脚手架自重P2=n2[q2(h+l+B/2+b)+Q]=10×[0.033(1.5+1.5+1.0/2+0.2)+0.020] =1.42kN式中q2——钢管自重，q2=0.033kN/m(φ48×3.0)；Q——扣件重，按二个直角扣件计算，Q=0.020kN；N2——立杆步数；n2=10底层每根立杆所承担的轴心压力NN=[γG(P1+P2)]=[1.2×(1.47+1.42)]=3.47kN3、槽钢承载力的验算：槽钢外挑1.35m。

计算槽钢的受力槽钢最大受力点为与楼面接触点M= N×（1.3+0.3）+q×1.35×1.35/2=5.69KN•mб=M/W=70.67N/mm2 <f=215N/mm2,14a槽钢可满足抗弯要求。

抗剪验算：剪力F =6.94KNτ=F/A=6940/1850=3.75N/mm2<fv=125 N/mm2，满足抗剪要求。

普通悬挑架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算的脚手架为双排脚手架，搭设高度为11.6米，立杆采用单立管。

搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 0.90 米，立杆的步距 1.80 米。

采用的钢管类型为Φ48×3.50，连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50米。

施工均布荷载为1.0 kN/m2，同时施工 2 层，脚手板共铺设 2 层。

悬挑水平钢梁采用[16号槽钢，其中建筑物外悬挑段长度1.40米，建筑物内锚固段长度1.60 米。

悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.35 m。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值: P1= 0.038 kN/m ；脚手板的荷载标准值: P2= 0.350×1.500/3=0.175 kN/m ；活荷载标准值: Q=1.000×1.500/3=0.500 kN/m；荷载的计算值: q=1.2×0.038+1.2×0.175+1.4×0.500 = 0.956 kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:最大弯矩 M qmax =0.956×0.9002/8 = 0.097 kN.m；σ = M qmax/W =19.056 N/mm2；小横杆的计算强度小于 205.0 N/mm2,满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.175+0.500 = 0.713 kN/m ；最大挠度 V = 5.0×0.713×900.04/(384×2.060×105×121900.0)=0.243 mm；小横杆的最大挠度小于 900.0 / 150=6.000 与10 mm,满足要求！二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

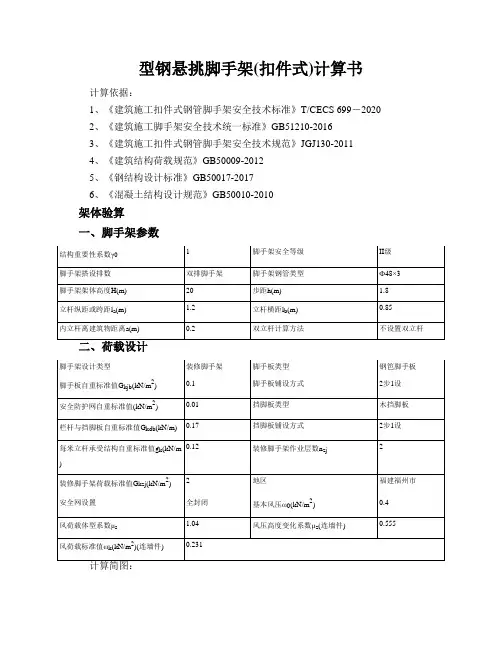

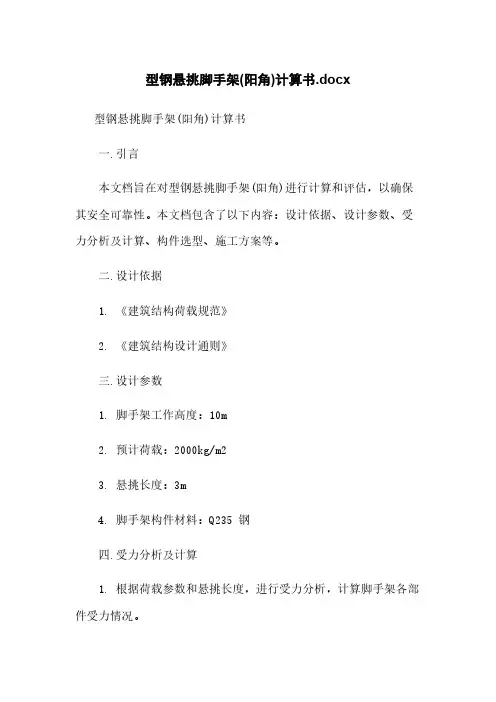

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。

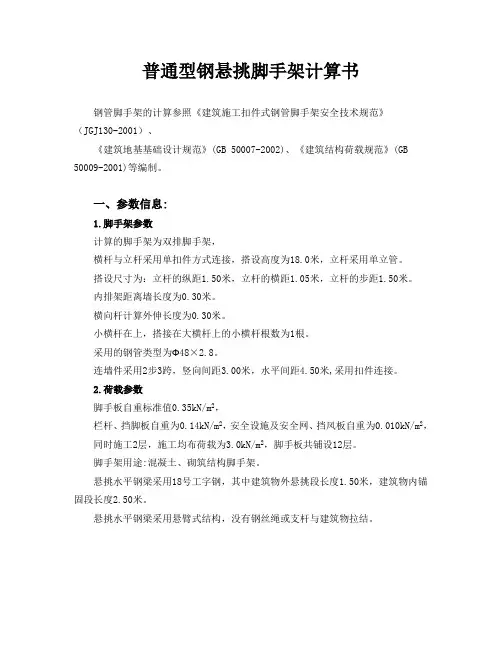

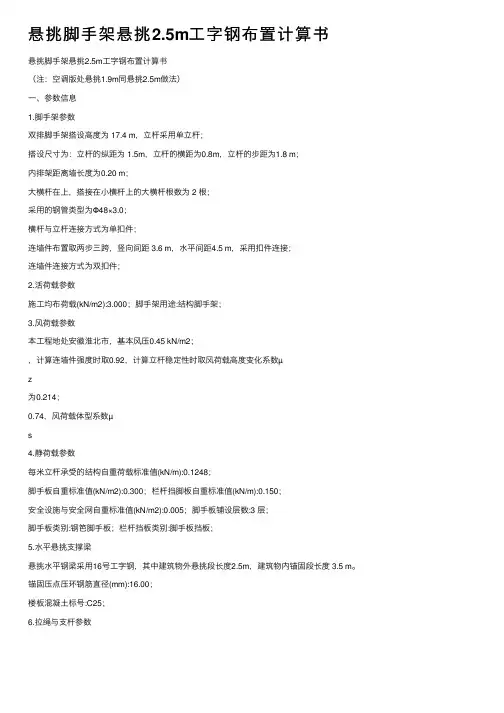

普通型钢悬挑脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为18.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.50米。

内排架距离墙长度为0.30米。

横向杆计算外伸长度为0.30米。

小横杆在上，搭接在大横杆上的小横杆根数为1根。

采用的钢管类型为Φ48×2.8。

连墙件采用2步3跨，竖向间距3.00米，水平间距4.50米,采用扣件连接。

2.荷载参数脚手板自重标准值0.35kN/m2，栏杆、挡脚板自重为0.14kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工2层，施工均布荷载为3.0kN/m2，脚手板共铺设12层。

脚手架用途:混凝土、砌筑结构脚手架。

悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度2.50米。

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。

1.均布荷载值计算小横杆的自重标准值 P1=0.031kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.031+1.2×0.262+1.4×2.250=3.502kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.502×1.052/8=0.483kN.mσ=M/W=0.483×106/4248.0=113.63N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.03+2.25+0.26=2.54kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.54×1050.04/(384×2.06 ×105×101950.0)=1.92mm 小横杆的最大挠度小于1050.0/150与10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

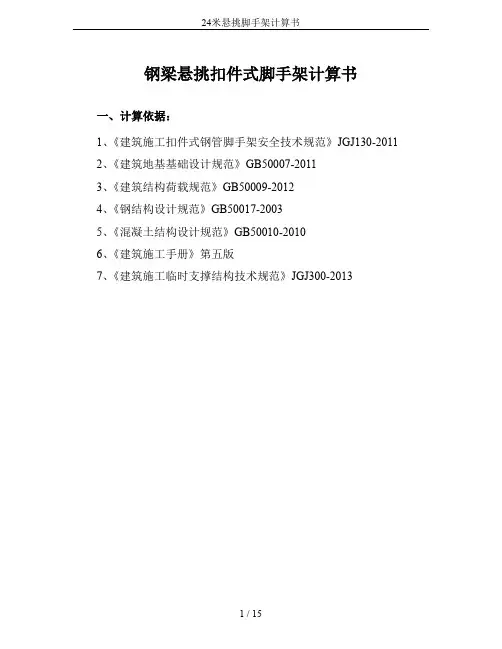

钢梁悬挑扣件式脚手架计算书一、计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版7、《建筑施工临时支撑结构技术规范》JGJ300-2013二、脚手架参数架体搭设基本参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架搭设高度H(m) 24 水平杆步距h（m） 1.8立杆纵距（跨距）l a(m) 1.5 立杆横距l b(m) 0.75内立杆距建筑距离a(m) 0.3 横向水平杆悬挑长度a1(m) 0.15纵横向水平杆布置方式横向水平杆在纵杆上横杆根数n 2上连墙件布置方式两步两跨连墙件连接形式扣件连接连墙件截面类型钢管连墙件型号Φ48.3×3.6 扣件连接的连接种类单扣件支撑或拉杆（绳）设置形式钢丝绳与钢丝杆不参与计算悬挑钢梁参数悬挑钢梁类型工字钢悬挑钢梁规格18号工字钢钢梁上表面距地面高度(m) 15 钢梁悬挑长度(m) 1.3钢梁锚固长度(m) 1.8 悬挑钢梁与楼板锚固类型螺栓连接钢梁搁置的楼板混凝土强度C25 楼板厚度(mm) 110钢筋保护层厚度(mm) 15 配筋钢筋强度等级HRB400 钢梁锚固点拉环/螺栓个数 1 拉环/螺栓直径(mm) 16荷载参数脚手板类型冲压钢脚手板挡脚板类型冲压钢挡脚板0.01脚手板和挡脚板铺设的方式密目式安全网的自重标准值(kN/m2)结构脚手架施工层数 1 装修脚手架施工层数 1剪刀撑布置方式横向斜撑布置方式风荷载体型系数0.107 风荷载高度变化系数脚手架状况全封闭，半封闭背靠建筑状况敞开、框架和开洞墙密目网每100cm^2的目数m 2000 每目面积A(cm^2) 0.01脚手架搭设地区辽宁(省)沈阳市(市)地面粗糙程度B类田野、乡村、丛林、丘陵以及房屋比较稀疏的中小城市郊区（图1）模板设计平面图（图2）模板设计立面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。
